2022 TOYOTA COROLLA Betriebsanleitungen (in German)

423
7
7-1. Wartung und Pflege
Wartung und Pflege
■Metallüberzogene Bereiche
Wenn Schmutz nicht entfernt werden kann, reinigen Sie die Teile wie folgt:
●Verwenden Sie ein weiches Tuch, das mit einer Lösung von etwa 5 % neutralem Rei-
nigungsmittel und Wasser angefeuchtet
ist, um den Schmutz abzuwischen.
●Wischen Sie die Oberfläche mit einem
trockenen, weichen Lappen ab, um ver- bliebene Feuchtigkeit vollständig zu entfer-
nen.
●Zum Entfernen von öligen Ablagerungen verwenden Sie Alkohol-Feuchttücher oder
ein ähnliches Produkt.
WARNUNG
■Beim Waschen des Fahrzeugs
Verwenden Sie kein Wasser im Motor- raum. Dies kann einen Brand der elektri-
schen Bauteile usw. verursachen.
■Beim Reinigen der Windschutz- scheibe (Fahrzeuge mit Regensen-
sor-Scheibenwischern)
Schalten Sie den Scheibenwischerschalter
aus. Wenn der Wischerschalter auf
“AUTO” steht, kann sich der Scheibenwi- scher in den folgenden Situationen uner-
wartet bewegen und Ihre Hände werden
möglicherweise eingeklemmt, wodurch Sie sich schwer verletzen oder die Wischer-
blätter beschädigt werden können.
Aus
AUTO
●Wenn der obere Bereich der Wind- schutzscheibe, in dem sich der Regen-
sensor befindet, mit der Hand berührt
wird
●Wenn ein feuchtes Tuch oder ein ähnli-
cher Gegenstand in die Nähe des
Regensensors gebracht wird
●Wenn etwas gegen die Windschutz-
scheibe stößt
●Wenn Sie den Regensensorkörper direkt berühren oder wenn etwas gegen
den Regensensor stößt
■Vorsichtsmaßnahmen bezüglich des
Auspuffrohrs
Die Abgase erhitzen das Auspuffrohr stark.
Vermeiden Sie beim Waschen des Fahr-
zeugs Berührungen des Auspuffrohrs, solange es nicht ausreichend abgekühlt
ist. Berührung eines heißen Auspuffrohrs
kann Verbrennungen verursachen.
■Vorsichtsmaßnahmen bezüglich der
hinteren Stoßstange mit Toter-Win-
kel-Monitor (je nach Ausstattung)
Wenn der Lack der hinteren Stoßstange abgeschlagen oder zerk ratzt ist, kann es
zu einer Funktionsstörung des Systems
kommen. Ist dies der Fall, wenden Sie sich an einen Toyota-Vertragshändler bzw. eine
Toyota-Vertragswerkstatt oder eine andere
verlässliche Werkstatt.
HINWEIS
■Zur Vermeidung von Lackschäden
und Korrosion an der Karosserie und an Komponenten (Aluminiumräder
usw.)
●Waschen Sie das Fahrzeug in den fol-
genden Fällen sofort:
• Nach dem Fahren in der Nähe der Küste
• Nach dem Fahren auf mit Salz gestreu-
ten Straßen
• Wenn sich Teer oder Baumharz auf dem
Lack befindet
• Wenn tote Insekten, Exkremente von Insekten oder Exkremente von Vögeln
auf dem Lack vorhanden sind

4247-1. Wartung und Pflege
HINWEIS
• Nach dem Durchfahren eines Gebiets,
das durch Ruß, öligen Rauch, Berg-
werkstaub, Eisenstaub oder chemische Substanzen verunreinigt ist
• Wenn das Fahrzeug stark verstaubt
oder verschmutzt ist
• Wenn Flüssigkeiten wie Benzol und
Benzin auf den Lack getropft sind
●Lassen Sie Stellen mit abgeplatztem oder zerkratztem Lack sofort reparieren.
●Um zu verhindern, dass die Räder kor-
rodieren, reinigen Sie sie vollständig und lagern Sie sie bei der Lagerung an
einem Ort mit geringer Feuchtigkeit.
■Reinigung der Außenleuchten
●Sorgfältig waschen. Verwenden Sie keine organischen Substanzen und
scheuern Sie nicht mit einem Schrub-
ber. Dadurch können die Oberflächen der
Leuchten beschädigt werden.
●Tragen Sie auf die Oberflächen der Leuchten kein Wachs auf.
Wachs kann die Linsen beschädigen.
■Zur Vermeidung von Schäden an den
Scheibenwischerarmen
Wenn Sie die Wischerarme von der Wind- schutzscheibe anheben, ziehen Sie
zunächst den Wischerarm auf der Fahrer-
seite nach oben und wiederholen Sie die- sen Vorgang auf der Beifahrerseite. Wenn
Sie die Wischerarme wieder in die
ursprüngliche Position zurückführen, beginnen Sie mit der Beifahrerseite.
■Beim Waschen in einer automati-
schen Autowaschanlage (Fahrzeuge mit Regensensor-Scheibenwischern)
Schalten Sie den Wischerschalter aus.
Wenn der Wischerschalter auf “AUTO”
steht, können sich die Scheibenwischer einschalten und die Wischerblätter können
beschädigt werden.
■Beim Waschen in einer Hoch-
druck-Autowaschanlage
●Fahrzeuge mit Rückfahrmoni-
tor-System: Wenn das Fahrzeug gewa- schen wird, bespritzen Sie die Kamera
oder ihre Umgebung nicht direkt mit
einem Hochdruckreiniger. Erschütterun- gen durch das Auftreffen von Hochdruc-
kwasser kann zu Funktionsstörungen
des Geräts führen.
●Bringen Sie die Düsenspitze nicht in die Nähe der Manschetten (aus Gummi
oder Harz hergestellte Abdeckung),
Anschlüsse oder folgenden Teile. Die Teile können beschädigt werden, wenn
sie mit Hochdruckwasser in Kontakt
kommen.
• Zum Antrieb gehörende Teile
• Teile der Lenkung
• Teile der Aufhängung
• Teile der Bremse
●Halten Sie die Reinigungsdüse minde-
stens 30 cm von der Fahrzeugkarosse-
rie entfernt. Ansonsten könnten Harzbereiche, wie Leisten und Stoß-
stangen verformt und beschädigt wer-
den. Halten Sie die Düse außerdem nicht dauerhaft auf dieselbe Stelle.
●Besprühen Sie den unteren Bereich der
Windschutzscheibe nicht dauerhaft. Wenn Wasser in den Klimaanlagenein-
lass am unteren Bereich der Wind-
schutzscheibe gelang t, funktioniert die Klimaanlage möglicherweise nicht ord-
nungsgemäß.
●Verwenden Sie zum Reinigen des Unterbodens des Fahrzeugs keinen
Hochdruckreiniger.

425
7
7-1. Wartung und Pflege
Wartung und Pflege
 Beseitigen Sie Schmutz und Staub
mit einem Staubsauger. Wischen Sie
schmutzige Oberflächen mit einem
mit lauwarmem Wasser befeuchte-
ten Lappen sauber.
 Wenn sich der Schmutz nicht entfer-
nen lässt, verwenden Sie zum Abwi-
schen einen weichen Lappen, der
mit neutralem, auf ca. 1 % verdünn-
tem Reinigungsmittel angefeuchtet
ist.
Wringen Sie den Lappen gut aus
und wischen Sie zurückgebliebene
Reinigungsmittel- oder Wasserreste
sorgfältig weg.
■Schaumreinigung der Teppiche
Im Handel sind mehrere Teppichschaumreini-
ger erhältlich. Verwenden Sie zum Auftragen des Schaumes einen Schwamm oder eine
Bürste. Reiben Sie in überlappenden kreis-
förmigen Bewegungen. Verwenden Sie kein Wasser. Wischen Sie verschmutzte Oberflä-
chen ab und lassen Sie sie trocknen. Die
besten Ergebnisse erzielen Sie, wenn der Teppich so trocken wie möglich bleibt.
■Umgang mit den Sicherheitsgurten
Reinigen Sie die Gurte mit einer milden Seife
und lauwarmem Wasser und verwenden Sie
einen Lappen oder Schwamm. Überprüfen Sie die Gurte außerdem regelmäßig auf
übermäßigen Verschleiß, Scheuerstellen und
Einschnitte.
Reinigung und Schutz des
Fahrzeuginnenraums
Führen Sie eine für jedes Bauteil
und dessen Material geeignete
Reinigung durch.
Schutz des Fahrzeuginnen-
raums
WARNUNG
■Wasser im Fahrzeug
●Verspritzen oder verschütten Sie im
Fahrzeug keine Flüssigkeiten.
Andernfalls kann es zu Funktionsstörun- gen oder zu einem Brand elektrischer
Bauteile usw. kommen.
●Lassen Sie keine der SRS-Anlagenteile oder Verkabelung im Fahrzeuginnen-
raum nass werden.
( S.37)Durch Funktionsstörungen in der elektri-
schen Anlage können die Airbags aus-
gelöst oder in ihrer Funktion beeinträchtigt werden, was zum Tod
oder schweren Verletzungen führen
kann.
●Fahrzeuge mit kabellosem Ladegerät:
Achten Sie darauf, dass das kabel-
lose Ladegerät ( S.414) nicht nass wird. Wird dies nicht beachtet, kann es
zu einer Erhitzung des Ladegeräts kom-
men, wodurch möglicherweise Verbren- nungen oder elektrische Schläge mit
Todesfolge oder schweren Verletzungen
verursacht werden.
■Innenreinigung (insbesondere die Instrumententafel)
Verwenden Sie keine Wachspolitur oder
Reinigungspolitur. Die Instrumententafel
kann von der Windschutzscheibe reflek- tiert werden, sodass die Sicht des Fahrers
beeinträchtigt wird. Dies kann zu einem
Unfall mit tödlichen oder schweren Verlet- zungen führen.
HINWEIS
■Reinigungsmittel
●Die folgenden Reinigungsmittel dürfen
nicht verwendet werden, da sie zu Ver- färbungen im Innenraum führen bzw.
Streifen oder Beschädigungen der lac-
kierten Flächen verursachen können:
• Innenraum außer Sitze: Organische
Substanzen wie Benz ol oder Benzin, alkalische oder saure Lösungsmittel,
Farbstoffe und Bleichmittel

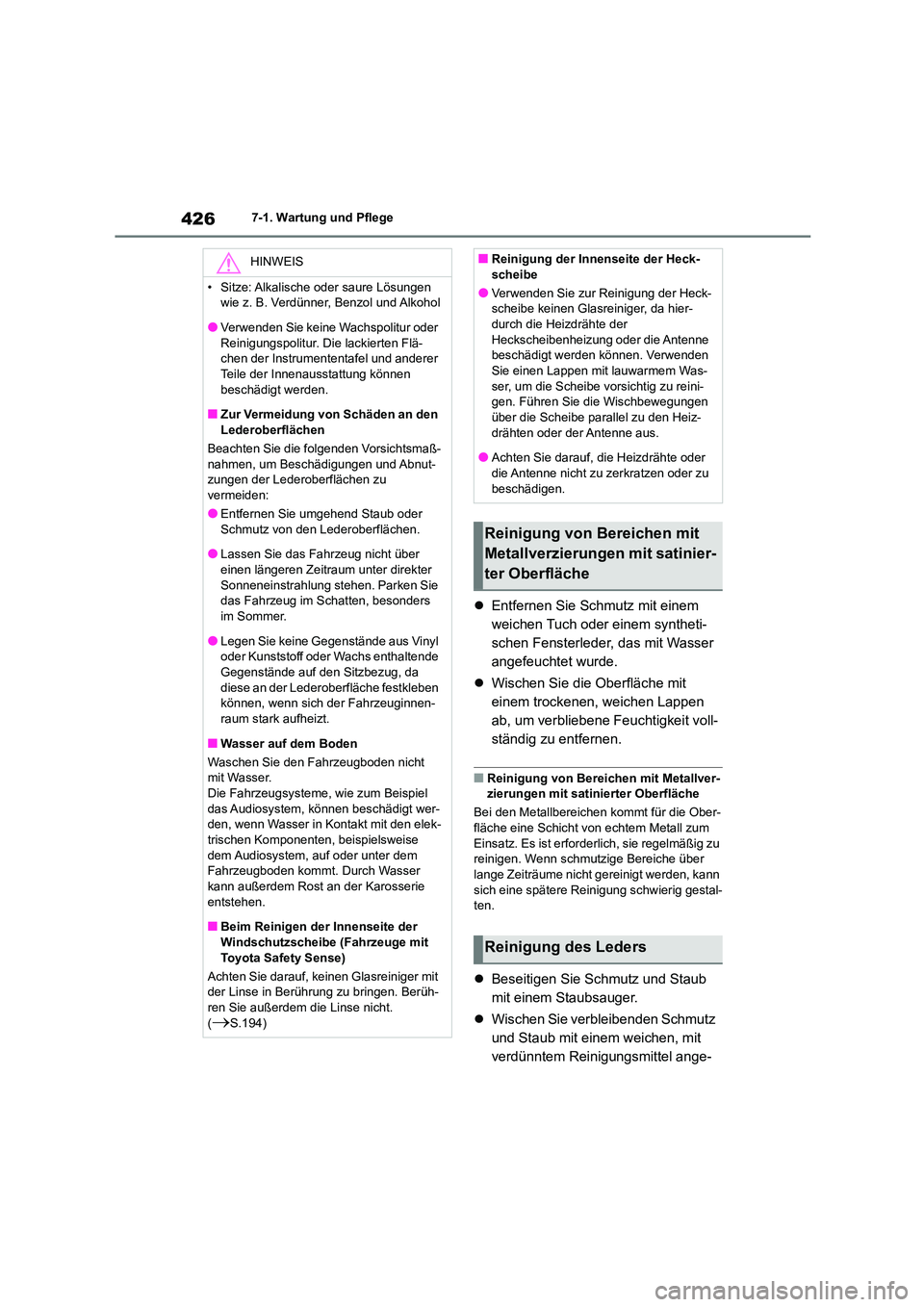

4267-1. Wartung und Pflege
Entfernen Sie Schmutz mit einem
weichen Tuch oder einem syntheti-
schen Fensterleder, das mit Wasser
angefeuchtet wurde.
 Wischen Sie die Oberfläche mit
einem trockenen, weichen Lappen
ab, um verbliebene Feuchtigkeit voll-
ständig zu entfernen.
■Reinigung von Bereichen mit Metallver- zierungen mit satinierter Oberfläche
Bei den Metallbereichen kommt für die Ober-
fläche eine Schicht von echtem Metall zum
Einsatz. Es ist erforder lich, sie regelmäßig zu reinigen. Wenn schmutzige Bereiche über
lange Zeiträume nicht gereinigt werden, kann
sich eine spätere Reinigung schwierig gestal- ten.
 Beseitigen Sie Schmutz und Staub
mit einem Staubsauger.
 Wischen Sie verbleibenden Schmutz
und Staub mit einem weichen, mit
verdünntem Reinigungsmittel ange-
HINWEIS
• Sitze: Alkalische oder saure Lösungen
wie z. B. Verdünner, Benzol und Alkohol
●Verwenden Sie keine Wachspolitur oder Reinigungspolitur. Die lackierten Flä-
chen der Instrumententafel und anderer
Teile der Innenausstattung können beschädigt werden.
■Zur Vermeidung von Schäden an den
Lederoberflächen
Beachten Sie die folgenden Vorsichtsmaß- nahmen, um Beschädigungen und Abnut-
zungen der Lederoberflächen zu
vermeiden:
●Entfernen Sie umgehend Staub oder Schmutz von den Lederoberflächen.
●Lassen Sie das Fahrzeug nicht über
einen längeren Zeitraum unter direkter Sonneneinstrahlung stehen. Parken Sie
das Fahrzeug im Schatten, besonders
im Sommer.
●Legen Sie keine Gegenstände aus Vinyl
oder Kunststoff oder Wachs enthaltende
Gegenstände auf den Sitzbezug, da diese an der Lederoberfläche festkleben
können, wenn sich der Fahrzeuginnen-
raum stark aufheizt.
■Wasser auf dem Boden
Waschen Sie den Fahrzeugboden nicht mit Wasser.
Die Fahrzeugsysteme, wie zum Beispiel
das Audiosystem, können beschädigt wer- den, wenn Wasser in Kontakt mit den elek-
trischen Komponenten, beispielsweise
dem Audiosystem, auf oder unter dem Fahrzeugboden kommt. Durch Wasser
kann außerdem Rost an der Karosserie
entstehen.
■Beim Reinigen der Innenseite der
Windschutzscheibe (Fahrzeuge mit
Toyota Safety Sense)
Achten Sie darauf, keinen Glasreiniger mit der Linse in Berührung zu bringen. Berüh-
ren Sie außerdem die Linse nicht.
(S.194)
■Reinigung der Innenseite der Heck-
scheibe
●Verwenden Sie zur Reinigung der Heck-
scheibe keinen Glasreiniger, da hier- durch die Heizdrähte der
Heckscheibenheizung oder die Antenne
beschädigt werden können. Verwenden Sie einen Lappen mit lauwarmem Was-
ser, um die Scheibe vorsichtig zu reini-
gen. Führen Sie die Wischbewegungen über die Scheibe parallel zu den Heiz-
drähten oder der Antenne aus.
●Achten Sie darauf, die Heizdrähte oder
die Antenne nicht zu zerkratzen oder zu beschädigen.
Reinigung von Bereichen mit
Metallverzierungen mit satinier-
ter Oberfläche
Reinigung des Leders

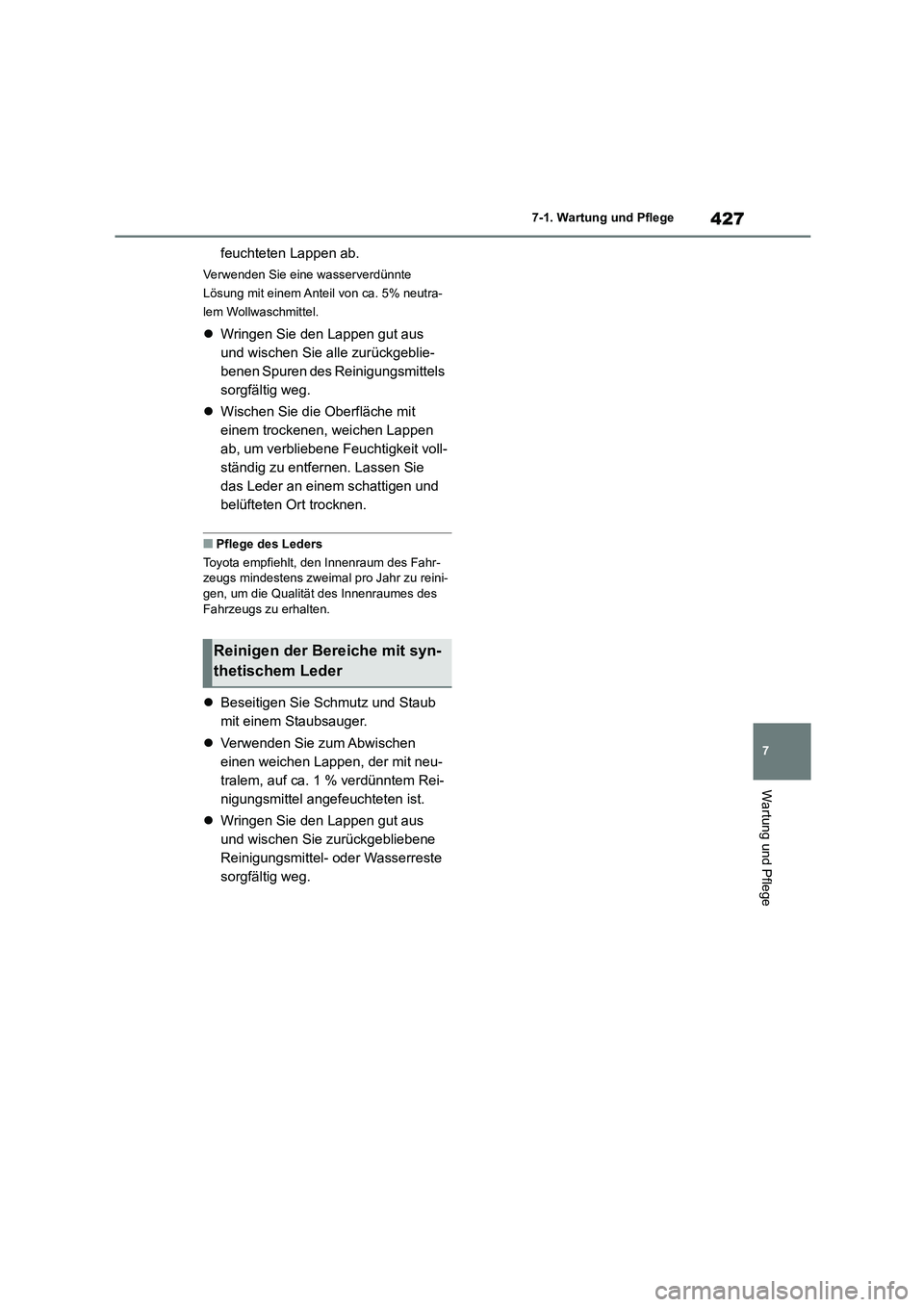

427
7
7-1. Wartung und Pflege
Wartung und Pflege
feuchteten Lappen ab.
Verwenden Sie eine wasserverdünnte
Lösung mit einem Anteil von ca. 5% neutra-
lem Wollwaschmittel.
 Wringen Sie den Lappen gut aus
und wischen Sie alle zurückgeblie-
benen Spuren des Reinigungsmittels
sorgfältig weg.
 Wischen Sie die Oberfläche mit
einem trockenen, weichen Lappen
ab, um verbliebene Feuchtigkeit voll-
ständig zu entfernen. Lassen Sie
das Leder an einem schattigen und
belüfteten Ort trocknen.
■Pflege des Leders
Toyota empfiehlt, den Innenraum des Fahr-
zeugs mindestens zweima l pro Jahr zu reini- gen, um die Qualität des Innenraumes des
Fahrzeugs zu erhalten.
 Beseitigen Sie Schmutz und Staub
mit einem Staubsauger.
 Verwenden Sie zum Abwischen
einen weichen Lappen, der mit neu-
tralem, auf ca. 1 % verdünntem Rei-
nigungsmittel angefeuchteten ist.
 Wringen Sie den Lappen gut aus
und wischen Sie zurückgebliebene
Reinigungsmittel- oder Wasserreste
sorgfältig weg.
Reinigen der Bereiche mit syn-
thetischem Leder

4287-2. Wartung
7-2.Wartung
■Wo sollten Wartungsarbeiten durchge- führt werden?
Toyota empfiehlt, Wartungsarbeiten und alle
anderen Inspektionen und Reparaturen von
einem Toyota-Vertragshändler bzw. einer Toyota-Vertragswerkstatt oder einer anderen
verlässlichen Werkstatt durchführen zu las-
sen, um Ihr Fahrzeug immer im bestmögli- chen Zustand zu halten. Suchen Sie für
Reparaturen und Wartungsleistungen, die
durch die Garantie abgedeckt sind, einen Toyota-Vertragshändler bzw. eine Vertrags-
werkstatt auf, welche für die Reparatur jegli-
cher Probleme Toyota-Originalteile verwendet. Es kann auch vorteilhaft sein,
Reparaturen und Wartungsleistungen, die
nicht unter die Garantie fallen, von einem Toyota-Vertragshändler bzw. einer Vertrags-
werkstatt durchführen zu lassen, da die Mit-
glieder des Toyota-Händlernetzes Sie fachkundig unterstützen können, wenn Pro-
bleme auftreten.
Ihr Toyota-Händler bzw. Ihre Toyota-Vertrags-
werkstatt oder eine andere verlässliche Werkstatt wird alle Arbeiten des Wartungs-
programms an Ihrem Fahrzeug aufgrund der
Erfahrung mit Toyota-Fahrzeugen zuverläs- sig und wirtschaftlich durchführen.
Das Wartungsprogramm sollte in
bestimmten Intervallen durchgeführt
werden, wie im Wartungsplan angege-
ben.
Alle Einzelheiten Ihres Wartungsplans ent-
nehmen Sie bitte dem “Toyota Kundendiens-
theft” oder dem “Toyota Wartungsheft”.
Durchführung der Wartung in Eigenre-
gie?
Mit ein wenig techni schem Geschick und
einigen Kfz-Grundwerkzeugen können Sie
viele der Wartungsarbeiten leicht selbst
durchführen.
Beachten Sie jedoch, dass einige Wartungs-
arbeiten Spezialwerkzeuge und Fachkennt-
nisse erfordern. Diese Arbeiten sollten von
Fachbetrieben durchgeführt werden. Selbst
wenn Sie ein erfahrener Hobbymechaniker
sind, sollten Reparaturen und Wartungsar-
beiten von einem Toyota-Vertragshändler
bzw. einer Toyota-Vertragswerkstatt oder
einer anderen verlässlichen Werkstatt
durchgeführt werden. Jeder Toyota-Ver-
tragshändler bzw. jede Vertragswerkstatt
behält eine Aufzeichnung über die durchge-
führte Wartung, was Ihnen später bei einer
eventuellen Inanspruchnahme des Garan-
tie-Service helfen könn te. Falls Sie die War-
tung Ihres Fahrzeugs nicht einer
Toyota-Vertragswerkstatt überlassen, son-
War tungsanforderungen
Um ein sicheres und wirtschaftli-
ches Fahren sicherzustellen, sind
tägliche Pflege und regelmäßige
Wartung unerlässlich. Toyota emp-
fiehlt die folgende Wartung.
WARNUNG
■Wenn Ihr Fahrzeug nicht richtig
gewartet wird
Eine falsche Wartung kann zu schwerer
Beschädigung des Fahrzeugs und mögli- cherweise zu schweren oder tödlichen
Verletzungen führen.
■Umgang mit der Batterie
Batteriepole, Klemmen und damit zusam-
menhängendes Zubehör enthalten Blei
und Bleiverbindungen, die sich schädi- gend auf das menschliche Gehirn auswir-
ken können. Waschen Sie nach
Beendigung der Arbeiten Ihre Hände. ( S.439)
Wartungsprogramm
Wartung in Eigenregie

429
7
7-2. Wartung
Wartung und Pflege

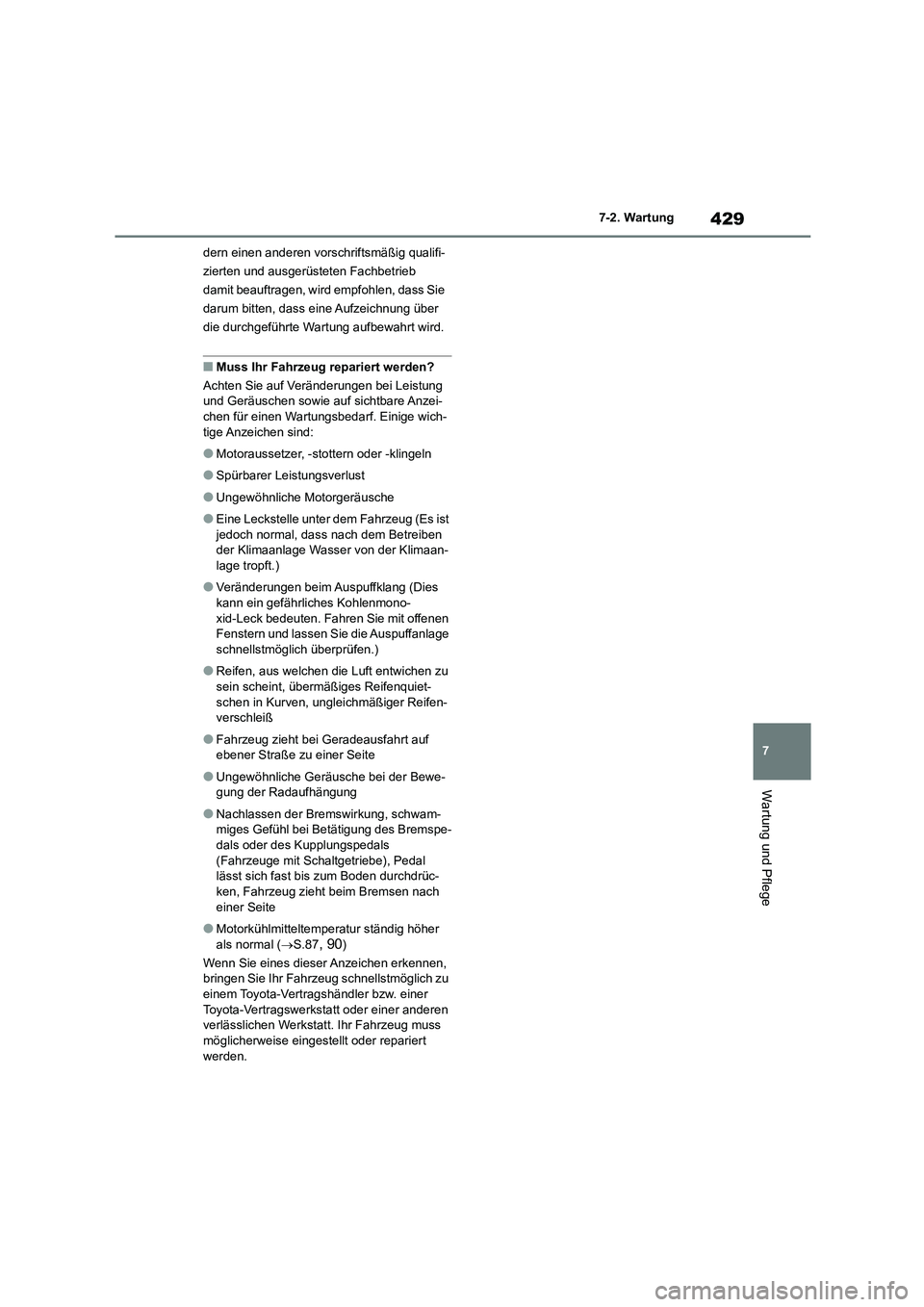

dern einen anderen vorschriftsmäßig qualifi-
zierten und ausgerüsteten Fachbetrieb
damit beauftragen, wird empfohlen, dass Sie
darum bitten, dass eine Aufzeichnung über
die durchgeführte Wartung aufbewahrt wird.
■Muss Ihr Fahrzeug repariert werden?
Achten Sie auf Veränderungen bei Leistung
und Geräuschen sowie auf sichtbare Anzei- chen für einen Wartungsbedarf. Einige wich-
tige Anzeichen sind:
●Motoraussetzer, -stottern oder -klingeln
●Spürbarer Leistungsverlust
●Ungewöhnliche Motorgeräusche
●Eine Leckstelle unter dem Fahrzeug (Es ist
jedoch normal, dass nach dem Betreiben
der Klimaanlage Wasser von der Klimaan- lage tropft.)
●Veränderungen beim Auspuffklang (Dies kann ein gefährliches Kohlenmono-
xid-Leck bedeuten. Fahren Sie mit offenen
Fenstern und lassen Sie die Auspuffanlage schnellstmöglich überprüfen.)
●Reifen, aus welchen die Luft entwichen zu sein scheint, übermäßiges Reifenquiet-
schen in Kurven, ungleichmäßiger Reifen-
verschleiß
●Fahrzeug zieht bei Geradeausfahrt auf
ebener Straße zu einer Seite
●Ungewöhnliche Geräusche bei der Bewe-
gung der Radaufhängung
●Nachlassen der Bremswirkung, schwam-
miges Gefühl bei Betätigung des Bremspe- dals oder des Kupplungspedals
(Fahrzeuge mit Schaltgetriebe), Pedal
lässt sich fast bis zum Boden durchdrüc- ken, Fahrzeug zieht beim Bremsen nach
einer Seite
●Motorkühlmitteltemperatur ständig höher
als normal ( S.87, 90)
Wenn Sie eines dieser Anzeichen erkennen,
bringen Sie Ihr Fahrzeug schnellstmöglich zu einem Toyota-Vertragshändler bzw. einer
Toyota-Vertragswerkstatt oder einer anderen
verlässlichen Werksta tt. Ihr Fahrzeug muss möglicherweise einges tellt oder repariert
werden.

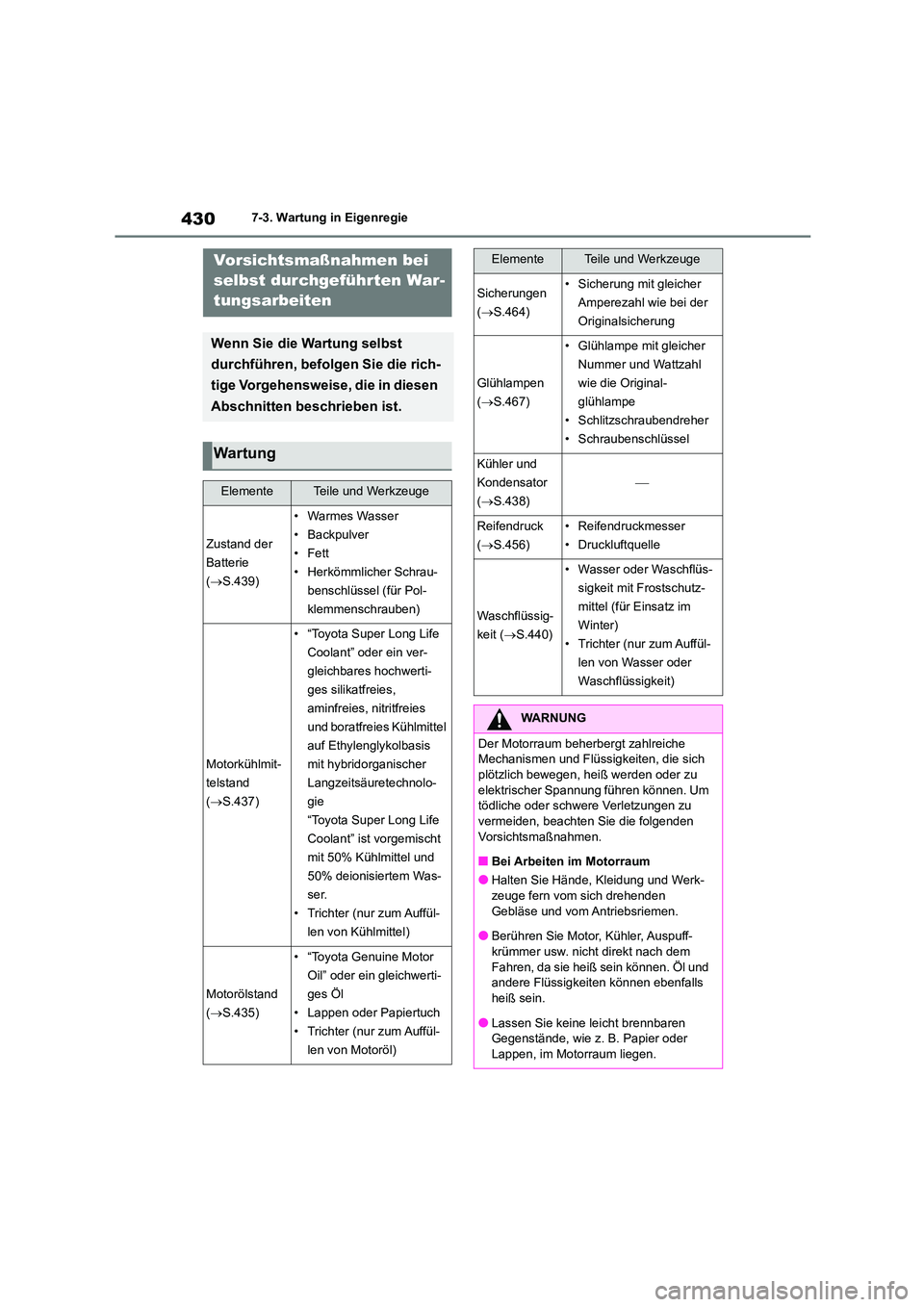

4307-3. Wartung in Eigenregie
7-3.Wartung in EigenregieVorsichtsmaßnahmen bei
selbst durchgeführten War-
tungsarbeiten
Wenn Sie die Wartung selbst
durchführen, befolgen Sie die rich-
tige Vorgehensweise, die in diesen
Abschnitten beschrieben ist.
Wartung
ElementeTeile und Werkzeuge
Zustand der
Batterie
( S.439)
• Warmes Wasser
• Backpulver
•Fett
• Herkömmlicher Schrau-
benschlüssel (für Pol-
klemmenschrauben)
Motorkühlmit-
telstand
( S.437)
• “Toyota Super Long Life
Coolant” oder ein ver-
gleichbares hochwerti-
ges silikatfreies,
aminfreies, nitritfreies
und boratfreies Kühlmittel
auf Ethylenglykolbasis
mit hybridorganischer
Langzeitsäuretechnolo-
gie
“Toyota Super Long Life
Coolant” ist vorgemischt
mit 50% Kühlmittel und
50% deionisiertem Was-
ser.
• Trichter (nur zum Auffül-
len von Kühlmittel)
Motorölstand
( S.435)
• “Toyota Genuine Motor
Oil” oder ein gleichwerti-
ges Öl
• Lappen oder Papiertuch
• Trichter (nur zum Auffül-
len von Motoröl)
Sicherungen
( S.464)
• Sicherung mit gleicher
Amperezahl wie bei der
Originalsicherung
Glühlampen
( S.467)
• Glühlampe mit gleicher
Nummer und Wattzahl
wie die Original-
glühlampe
• Schlitzschraubendreher
• Schraubenschlüssel
Kühler und
Kondensator
( S.438)

Reifendruck
( S.456)
• Reifendruckmesser
• Druckluftquelle
Waschflüssig-
keit ( S.440)
• Wasser oder Waschflüs-
sigkeit mit Frostschutz-
mittel (für Einsatz im
Winter)
• Trichter (nur zum Auffül-
len von Wasser oder
Waschflüssigkeit)
WARNUNG
Der Motorraum beherbergt zahlreiche Mechanismen und Flüssigkeiten, die sich
plötzlich bewegen, heiß werden oder zu
elektrischer Spannung führen können. Um tödliche oder schwere Verletzungen zu
vermeiden, beachten Sie die folgenden
Vorsichtsmaßnahmen.
■Bei Arbeiten im Motorraum
●Halten Sie Hände, Kleidung und Werk-
zeuge fern vom sich drehenden
Gebläse und vom Antriebsriemen.
●Berühren Sie Motor, Kühler, Auspuff-
krümmer usw. nicht direkt nach dem
Fahren, da sie heiß sein können. Öl und andere Flüssigkeite n können ebenfalls
heiß sein.
●Lassen Sie keine leicht brennbaren Gegenstände, wie z. B. Papier oder
Lappen, im Motorraum liegen.
ElementeTeile und Werkzeuge
