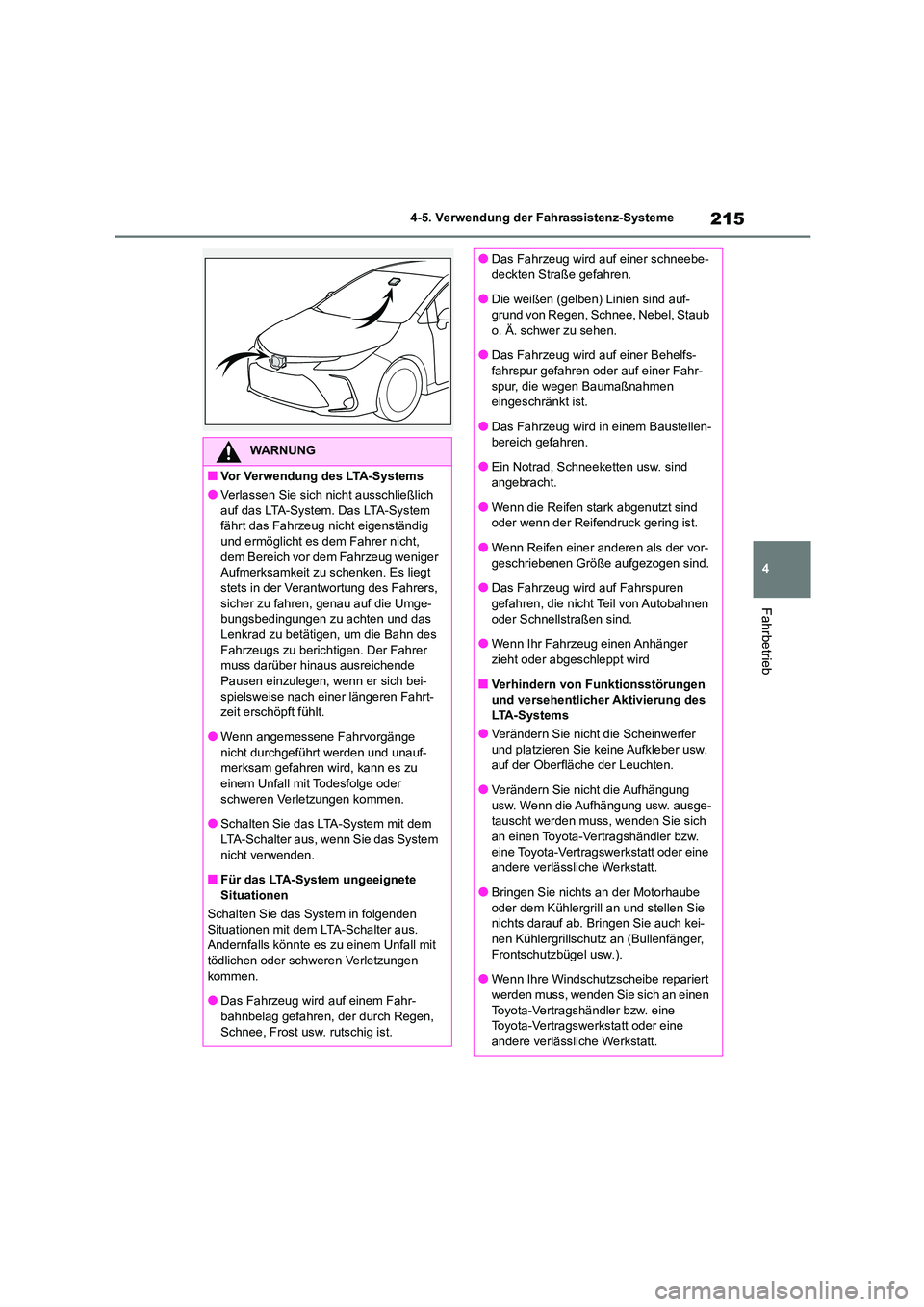

2022 TOYOTA COROLLA Betriebsanleitungen (in German)

215
4
4-5. Verwendung der Fahrassistenz-Systeme
Fahrbetrieb
WARNUNG
■Vor Verwendung des LTA-Systems
●Verlassen Sie sich nicht ausschließlich
auf das LTA-System. Das LTA-System fährt das Fahrzeug nicht eigenständig
und ermöglicht es dem Fahrer nicht,
dem Bereich vor dem Fahrzeug weniger Aufmerksamkeit zu schenken. Es liegt
stets in der Verantwortung des Fahrers,
sicher zu fahren, genau auf die Umge- bungsbedingungen zu achten und das
Lenkrad zu betätigen, um die Bahn des
Fahrzeugs zu berichtigen. Der Fahrer muss darüber hinaus ausreichende
Pausen einzulegen, wenn er sich bei-
spielsweise nach einer längeren Fahrt- zeit erschöpft fühlt.
●Wenn angemessene Fahrvorgänge
nicht durchgeführt werden und unauf- merksam gefahren wird, kann es zu
einem Unfall mit Todesfolge oder
schweren Verletzungen kommen.
●Schalten Sie das LTA-System mit dem
LTA-Schalter aus, wenn Sie das System
nicht verwenden.
■Für das LTA-System ungeeignete Situationen
Schalten Sie das System in folgenden
Situationen mit dem LTA-Schalter aus.
Andernfalls könnte es zu einem Unfall mit tödlichen oder schweren Verletzungen
kommen.
●Das Fahrzeug wird auf einem Fahr- bahnbelag gefahren, der durch Regen,
Schnee, Frost usw. rutschig ist.
●Das Fahrzeug wird auf einer schneebe-
deckten Straße gefahren.
●Die weißen (gelben) Linien sind auf- grund von Regen, Schnee, Nebel, Staub
o. Ä. schwer zu sehen.
●Das Fahrzeug wird auf einer Behelfs- fahrspur gefahren oder auf einer Fahr-
spur, die wegen Baumaßnahmen
eingeschränkt ist.
●Das Fahrzeug wird in einem Baustellen- bereich gefahren.
●Ein Notrad, Schneeketten usw. sind
angebracht.
●Wenn die Reifen stark abgenutzt sind
oder wenn der Reifendruck gering ist.
●Wenn Reifen einer anderen als der vor- geschriebenen Größe aufgezogen sind.
●Das Fahrzeug wird auf Fahrspuren
gefahren, die nicht Teil von Autobahnen oder Schnellstraßen sind.
●Wenn Ihr Fahrzeug einen Anhänger
zieht oder abgeschleppt wird
■Verhindern von Funktionsstörungen
und versehentlicher Aktivierung des
LTA-Systems
●Verändern Sie nicht die Scheinwerfer und platzieren Sie keine Aufkleber usw.
auf der Oberfläche der Leuchten.
●Verändern Sie nicht die Aufhängung usw. Wenn die Aufhängung usw. ausge-
tauscht werden muss, wenden Sie sich
an einen Toyota-Vertragshändler bzw. eine Toyota-Vertragswerkstatt oder eine
andere verlässliche Werkstatt.
●Bringen Sie nichts an der Motorhaube oder dem Kühlergrill an und stellen Sie
nichts darauf ab. Bringen Sie auch kei-
nen Kühlergrillschutz an (Bullenfänger, Frontschutzbügel usw.).
●Wenn Ihre Windschutzscheibe repariert
werden muss, wenden Sie sich an einen Toyota-Vertragshändler bzw. eine
Toyota-Vertragswerkstatt oder eine
andere verlässliche Werkstatt.

2164-5. Verwendung der Fahrassistenz-Systeme
WARNUNG
■Bedingungen, unter welchen die
Funktionen möglicherweise nicht
ordnungsgemäß funktionieren
In folgenden Situationen arbeiten die Funktionen möglicherweise nicht ord-
nungsgemäß und es kann zu einem Ver-
lassen der Fahrspur kommen. Fahren Sie vorsichtig, achten Sie stets auf Ihre Umge-
bung und betätigen Sie das Lenkrad nach
Bedarf, um den Fahrweg zu korrigieren. Verlassen Sie sich nicht ausschließlich auf
die Funktionen.
●Wenn die Anzeige der Abstandsrege- lung angezeigt wird (S.220) und das
vorausfahrende Fahrzeug Fahrspuren
wechselt. (Möglicherweise folgt Ihr Fahrzeug dem vorausfahrenden Fahr-
zeug und wechselt ebenfalls Fahrspu-
ren.)
●Wenn die Anzeige der Abstandsrege-
lung angezeigt wird (S.220) und das
vorausfahrende Fahrzeug schlingert. (Möglicherweise schli ngert Ihr Fahrzeug
entsprechend und weicht von der Fahr-
spur ab.)
●Wenn die Anzeige der Abstandsrege-
lung angezeigt wird (S.220) und das
vorausfahrende Fahrzeug seine Fahr- spur verlässt. (Möglicherweise folgt Ihr
Fahrzeug dem vorausfahrenden Fahr-
zeug und weicht von der Fahrspur ab.)
●Wenn die Anzeige der Abstandsrege-
lung angezeigt wird (S.220) und das
vorausfahrende Fahrzeug extrem nahe an der linken/rechten Fahrbahnmarkie-
rung gefahren wird. (Möglicherweise
folgt Ihr Fahrzeug dem vorausfahrenden Fahrzeug und weicht von der Fahrspur
ab.)
●Das Fahrzeug wird durch eine enge Kurve gefahren.
●Es befinden sich Objekte oder Muster
am Straßenrand, die mit weißen (gel-
ben) Linien verwechselt werden könn- ten (Leitplanken, reflektierende Pfosten
usw.).
●Das Fahrzeug wird auf Straßen gefah-
ren, die abzweigen, zusammengeführt
werden usw.

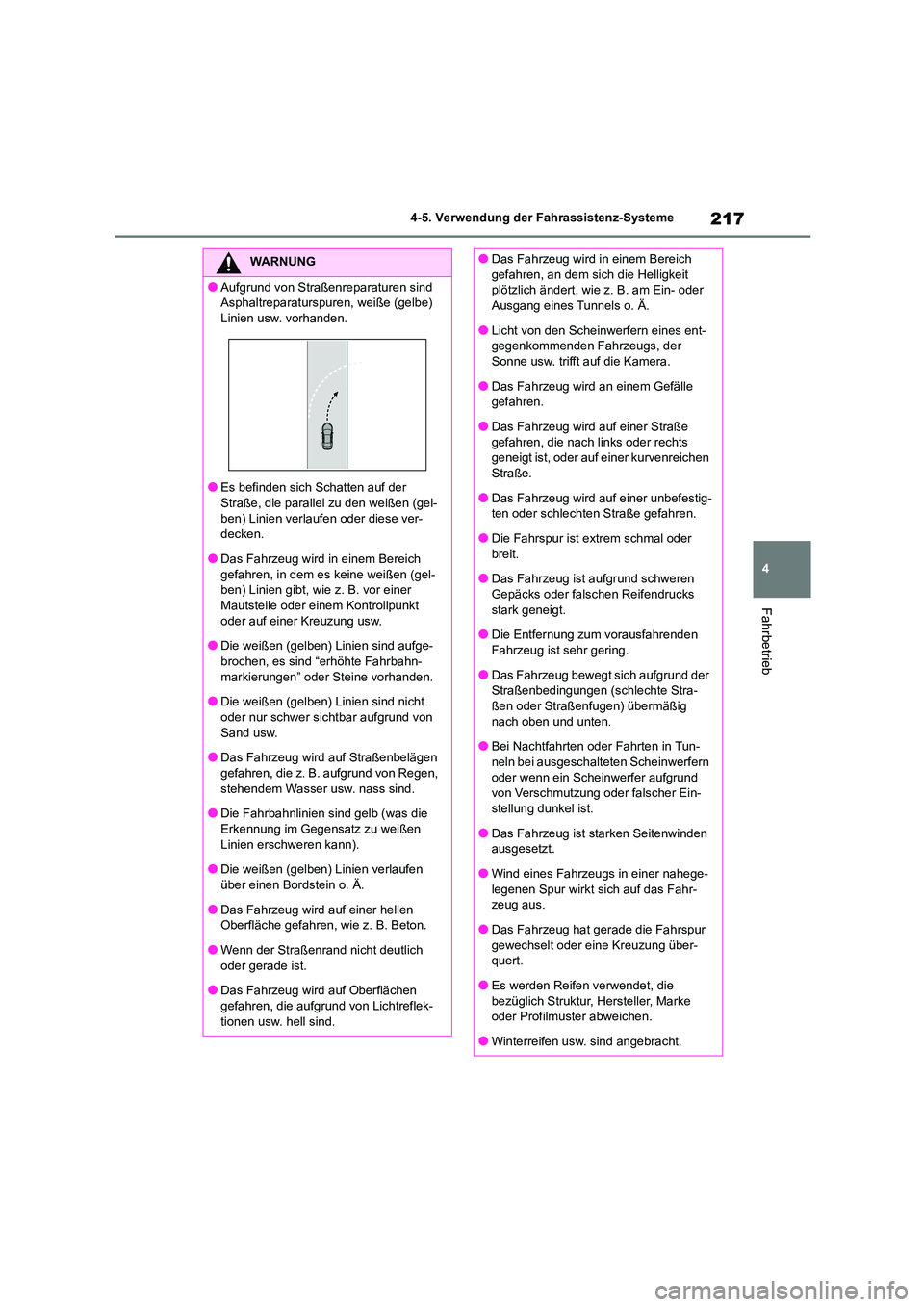

217
4
4-5. Verwendung der Fahrassistenz-Systeme
Fahrbetrieb
WARNUNG
●Aufgrund von Straßenreparaturen sind
Asphaltreparaturspuren, weiße (gelbe)
Linien usw. vorhanden.
●Es befinden sich Schatten auf der
Straße, die parallel zu den weißen (gel- ben) Linien verlaufen oder diese ver-
decken.
●Das Fahrzeug wird in einem Bereich gefahren, in dem es keine weißen (gel-
ben) Linien gibt, wie z. B. vor einer
Mautstelle oder einem Kontrollpunkt oder auf einer Kreuzung usw.
●Die weißen (gelben) Linien sind aufge-
brochen, es sind “erhöhte Fahrbahn- markierungen” oder Steine vorhanden.
●Die weißen (gelben) Linien sind nicht
oder nur schwer sichtbar aufgrund von
Sand usw.
●Das Fahrzeug wird auf Straßenbelägen
gefahren, die z. B. aufgrund von Regen,
stehendem Wasser usw. nass sind.
●Die Fahrbahnlinien sind gelb (was die
Erkennung im Gegensatz zu weißen
Linien erschweren kann).
●Die weißen (gelben) Linien verlaufen
über einen Bordstein o. Ä.
●Das Fahrzeug wird auf einer hellen Oberfläche gefahren, wie z. B. Beton.
●Wenn der Straßenrand nicht deutlich
oder gerade ist.
●Das Fahrzeug wird auf Oberflächen
gefahren, die aufgrund von Lichtreflek-
tionen usw. hell sind.
●Das Fahrzeug wird in einem Bereich
gefahren, an dem sich die Helligkeit
plötzlich ändert, wie z. B. am Ein- oder Ausgang eines Tunnels o. Ä.
●Licht von den Scheinwerfern eines ent-
gegenkommenden Fahrzeugs, der Sonne usw. trifft auf die Kamera.
●Das Fahrzeug wird an einem Gefälle
gefahren.
●Das Fahrzeug wird auf einer Straße gefahren, die nach links oder rechts
geneigt ist, oder auf einer kurvenreichen
Straße.
●Das Fahrzeug wird auf einer unbefestig-
ten oder schlechten Straße gefahren.
●Die Fahrspur ist extrem schmal oder breit.
●Das Fahrzeug ist aufgrund schweren
Gepäcks oder falschen Reifendrucks stark geneigt.
●Die Entfernung zum vorausfahrenden
Fahrzeug ist sehr gering.
●Das Fahrzeug bewegt sich aufgrund der
Straßenbedingungen (schlechte Stra-
ßen oder Straßenfugen) übermäßig nach oben und unten.
●Bei Nachtfahrten oder Fahrten in Tun-
neln bei ausgeschalteten Scheinwerfern oder wenn ein Scheinwerfer aufgrund
von Verschmutzung oder falscher Ein-
stellung dunkel ist.
●Das Fahrzeug ist starken Seitenwinden
ausgesetzt.
●Wind eines Fahrzeugs in einer nahege- legenen Spur wirkt sich auf das Fahr-
zeug aus.
●Das Fahrzeug hat gerade die Fahrspur gewechselt oder eine Kreuzung über-
quert.
●Es werden Reifen verwendet, die bezüglich Struktur, Hersteller, Marke
oder Profilmuster abweichen.
●Winterreifen usw. sind angebracht.

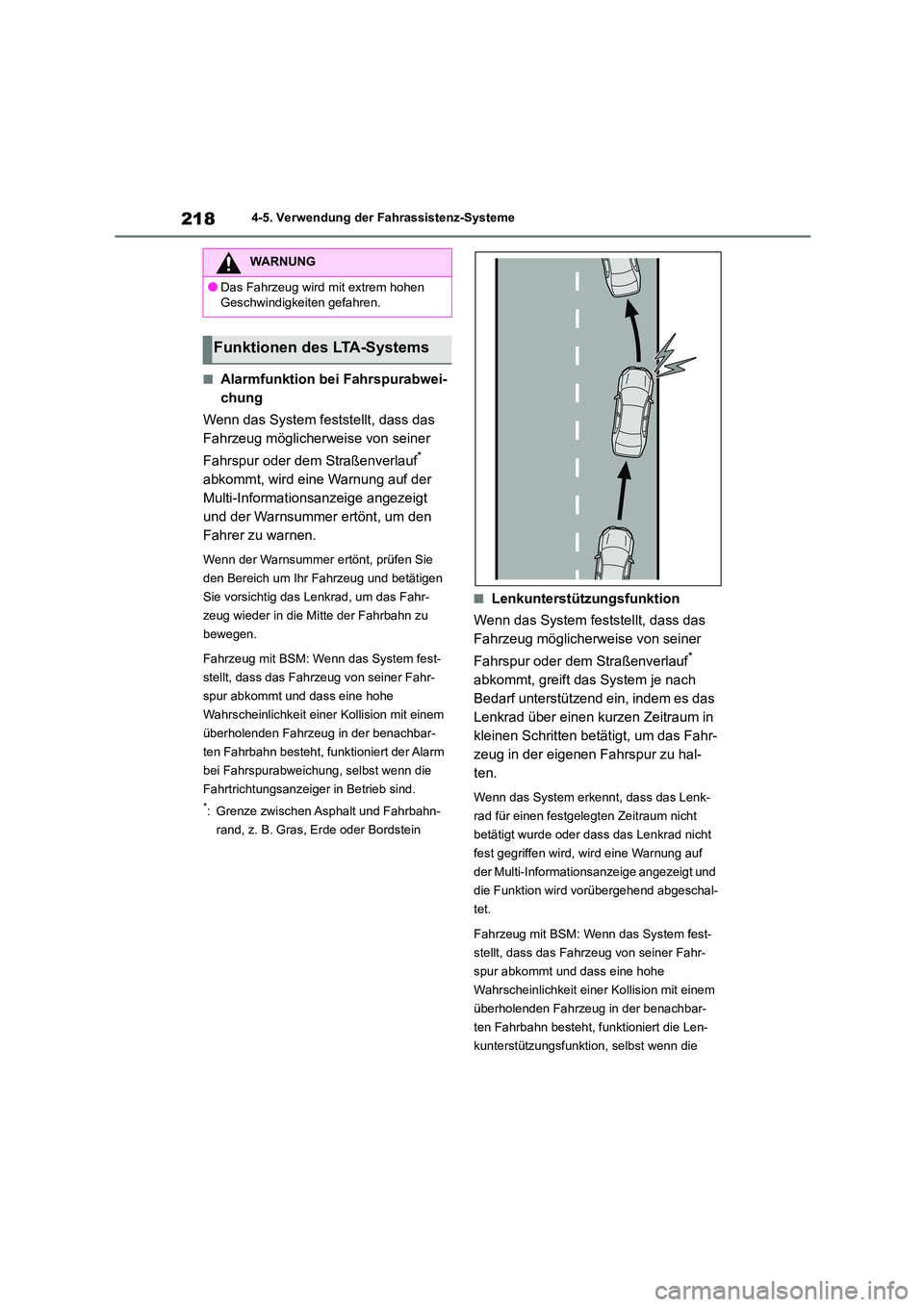

2184-5. Verwendung der Fahrassistenz-Systeme
■Alarmfunktion bei Fahrspurabwei-
chung
Wenn das System feststellt, dass das
Fahrzeug möglicherweise von seiner
Fahrspur oder dem Straßenverlauf*
abkommt, wird eine Warnung auf der
Multi-Informationsanzeige angezeigt
und der Warnsummer ertönt, um den
Fahrer zu warnen.
Wenn der Warnsummer ertönt, prüfen Sie
den Bereich um Ihr Fahrzeug und betätigen
Sie vorsichtig das Lenkrad, um das Fahr-
zeug wieder in die Mitte der Fahrbahn zu
bewegen.
Fahrzeug mit BSM: Wenn das System fest-
stellt, dass das Fahrzeug von seiner Fahr-
spur abkommt und dass eine hohe
Wahrscheinlichkeit einer Kollision mit einem
überholenden Fahrzeug in der benachbar-
ten Fahrbahn besteht, funktioniert der Alarm
bei Fahrspurabweichung, selbst wenn die
Fahrtrichtungsanzeiger in Betrieb sind.
*: Grenze zwischen Asphalt und Fahrbahn-
rand, z. B. Gras, Erde oder Bordstein
■Lenkunterstützungsfunktion
Wenn das System feststellt, dass das
Fahrzeug möglicherweise von seiner
Fahrspur oder dem Straßenverlauf*
abkommt, greift das System je nach
Bedarf unterstützend ein, indem es das
Lenkrad über einen kurzen Zeitraum in
kleinen Schritten betätigt, um das Fahr-
zeug in der eigenen Fahrspur zu hal-
ten.
Wenn das System erkennt, dass das Lenk-
rad für einen festgelegten Zeitraum nicht
betätigt wurde oder dass das Lenkrad nicht
fest gegriffen wird, wird eine Warnung auf
der Multi-Informationsanzeige angezeigt und
die Funktion wird vorübergehend abgeschal-
tet.
Fahrzeug mit BSM: Wenn das System fest-
stellt, dass das Fahrz eug von seiner Fahr-
spur abkommt und dass eine hohe
Wahrscheinlichkeit einer Kollision mit einem
überholenden Fahrzeug in der benachbar-
ten Fahrbahn besteht, funktioniert die Len-
kunterstützungsfunktion, selbst wenn die
WARNUNG
●Das Fahrzeug wird mit extrem hohen
Geschwindigkeiten gefahren.
Funktionen des LTA-Systems

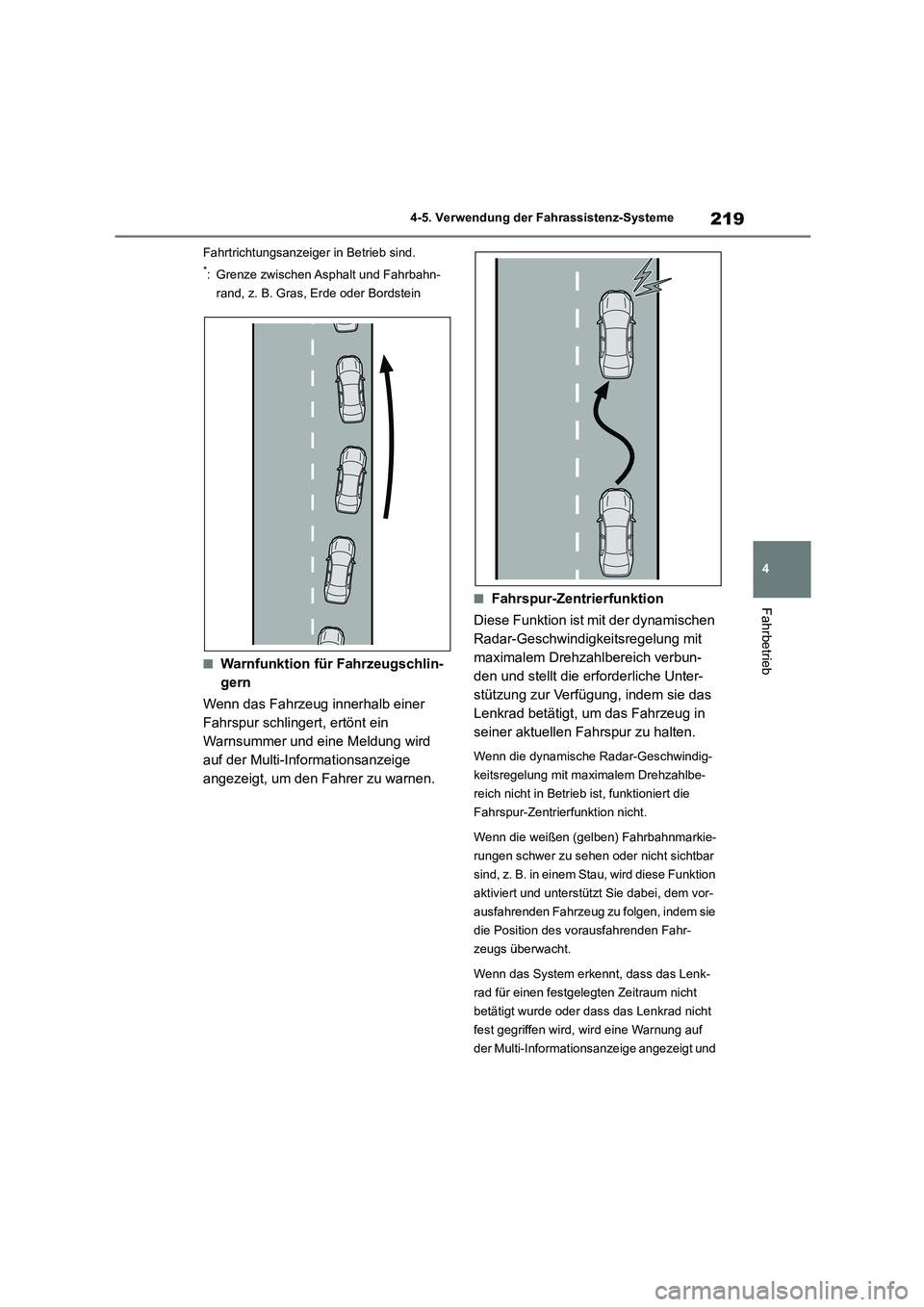

219
4
4-5. Verwendung der Fahrassistenz-Systeme
Fahrbetrieb
Fahrtrichtungsanzeiger in Betrieb sind.
*: Grenze zwischen Asphalt und Fahrbahn-
rand, z. B. Gras, Erde oder Bordstein
■Warnfunktion für Fahrzeugschlin-
gern
Wenn das Fahrzeug innerhalb einer
Fahrspur schlingert, ertönt ein
Warnsummer und eine Meldung wird
auf der Multi-Informationsanzeige
angezeigt, um den Fahrer zu warnen.
■Fahrspur-Zentrierfunktion
Diese Funktion ist mit der dynamischen
Radar-Geschwindigkeitsregelung mit
maximalem Drehzahlbereich verbun-
den und stellt die erforderliche Unter-
stützung zur Verfügung, indem sie das
Lenkrad betätigt, um das Fahrzeug in
seiner aktuellen Fahrspur zu halten.
Wenn die dynamische Radar-Geschwindig-
keitsregelung mit maximalem Drehzahlbe-
reich nicht in Betrieb ist, funktioniert die
Fahrspur-Zentrierfunktion nicht.
Wenn die weißen (gelben) Fahrbahnmarkie-
rungen schwer zu sehen oder nicht sichtbar
sind, z. B. in einem Stau, wird diese Funktion
aktiviert und unterstützt Sie dabei, dem vor-
ausfahrenden Fahrzeug zu folgen, indem sie
die Position des vorausfahrenden Fahr-
zeugs überwacht.
Wenn das System erkennt, dass das Lenk-
rad für einen festgelegten Zeitraum nicht
betätigt wurde oder dass das Lenkrad nicht
fest gegriffen wird, wird eine Warnung auf
der Multi-Informationsanzeige angezeigt und

2204-5. Verwendung der Fahrassistenz-Systeme
die Funktion wird vorübergehend abgeschal-
tet.
Drücken Sie den LTA-Schalter, um das
LTA-System einzuschalten.
Die LTA-Anzeige leuchtet auf und eine Mel-
dung wird auf der Multi-Informationsanzeige
angezeigt.
Drücken Sie den LTA-Schalter erneut, um
das LTA-System auszuschalten.
Wenn das LTA-System ein- oder ausge-
schaltet ist, wird der Betrieb des
LTA-Systems beim nächsten Anlassen des
Motors im selben Zustand fortgesetzt.
LTA-Anzeige
Der Beleuchtungszustand der Anzeige infor-
miert den Fahrer über den Betriebsstatus
des Systems.
Leuchtet weiß: Das LTA-System ist in
Betrieb.
Leuchtet grün: Die Lenkradunterstützung
der Lenkunterstützungsfunktion oder Fahr-
spur-Zentrierfunktion ist in Betrieb.
Blinkt orangefarben: Die Alarmfunktion bei
Fahrspurabweichung ist in Betrieb.
Betriebsanzeige der Unterstützung
für Lenkradbetätigung
Wird angezeigt, wenn die Multi-Informations-
anzeige auf den Bildschirm für Fahrassi-
stenzsysteminformationen umgeschaltet
wird.
Weist darauf hin, dass die Lenkradunterstüt-
zung der Lenkunterstützungsfunktion oder
Einschalten des LTA-Systems
Anzeigen auf der Multi-Informa-
tionsanzeige

221
4
4-5. Verwendung der Fahrassistenz-Systeme
Fahrbetrieb
Fahrspur-Zentrierfunktion in Betrieb ist.
Beide Fahrspuraußenseiten werden ange-
zeigt: Zeigt an, dass die Lenkradunterstüt-
zung der Fahrspur-Zentrierfunktion in
Betrieb ist.
Eine Fahrspuraußenseite wird angezeigt:
Zeigt an, dass die Lenkradunterstützung der
Lenkunterstützungsfunktion in Betrieb ist.
Beide Fahrspuraußenseiten blinken: Warnt
den Fahrer, dass eine Maßnahme ergriffen
werden muss, um in der Mitte der Fahrspur
(Fahrspur-Zentrierfunktion) zu bleiben.
Anzeige der Alarmfunktion bei Fahr-
spurabweichung
Wird angezeigt, wenn die Multi-Informations-
anzeige auf den Bildschirm für Fahrassi-
stenzsysteminformationen umgeschaltet
wird.
Das Innere der angezeigten Linien
ist weiß
Zeigt an, dass das System weiße
(gelbe) Linien oder den Straßenver-
lauf* erkennt. Wenn das Fahrzeug von
seiner Fahrspur abweicht, blinkt die
weiße Linie, die auf der Seite angezeigt
wird, von der das Fahrzeug abweicht,
orangefarben.
Das Innere der angezeigten Linien
ist schwarz
Zeigt an, dass das System weder
weiße (gelbe) Linien noch einen Stra-
ßenverlauf* erkennen kann oder vor-
übergehend abgeschaltet ist.
*: Grenze zwischen Asphalt und Fahrbahn-
rand, z. B. Gras, Erde oder Bordstein
Anzeige der Abstandsregelung
Wird angezeigt, wenn die Multi-Informations-
anzeige auf den Bildschirm für Fahrassi-
stenzsysteminformationen umgeschaltet
wird.
Zeigt an, dass die Lenkunterstützung der
Fahrspur-Zentrierfunktion arbeitet und die
Position des vorausfahrenden Fahrzeugs
überwacht.
Wenn die Anzeige der Abstandsregelung
angezeigt wird und das vorausfahrende
Fahrzeug sich bewegt, bewegt sich Ihr Fahr-
zeug möglicherweise auf dieselbe Weise.
Achten Sie stets auf Ihre Umgebung und
betätigen Sie das Lenkrad nach Bedarf, um
die Bahn des Fahrzeugs zu korrigieren und
Sicherheit zu gewährleisten.
■Betriebsbedingungen der einzelnen
Funktionen
●Alarmfunktion bei Fahrspurabweichung
Diese Funktion ist betri ebsbereit, wenn alle
folgenden Bedingungen erfüllt sind.
• LTA ist eingeschaltet.

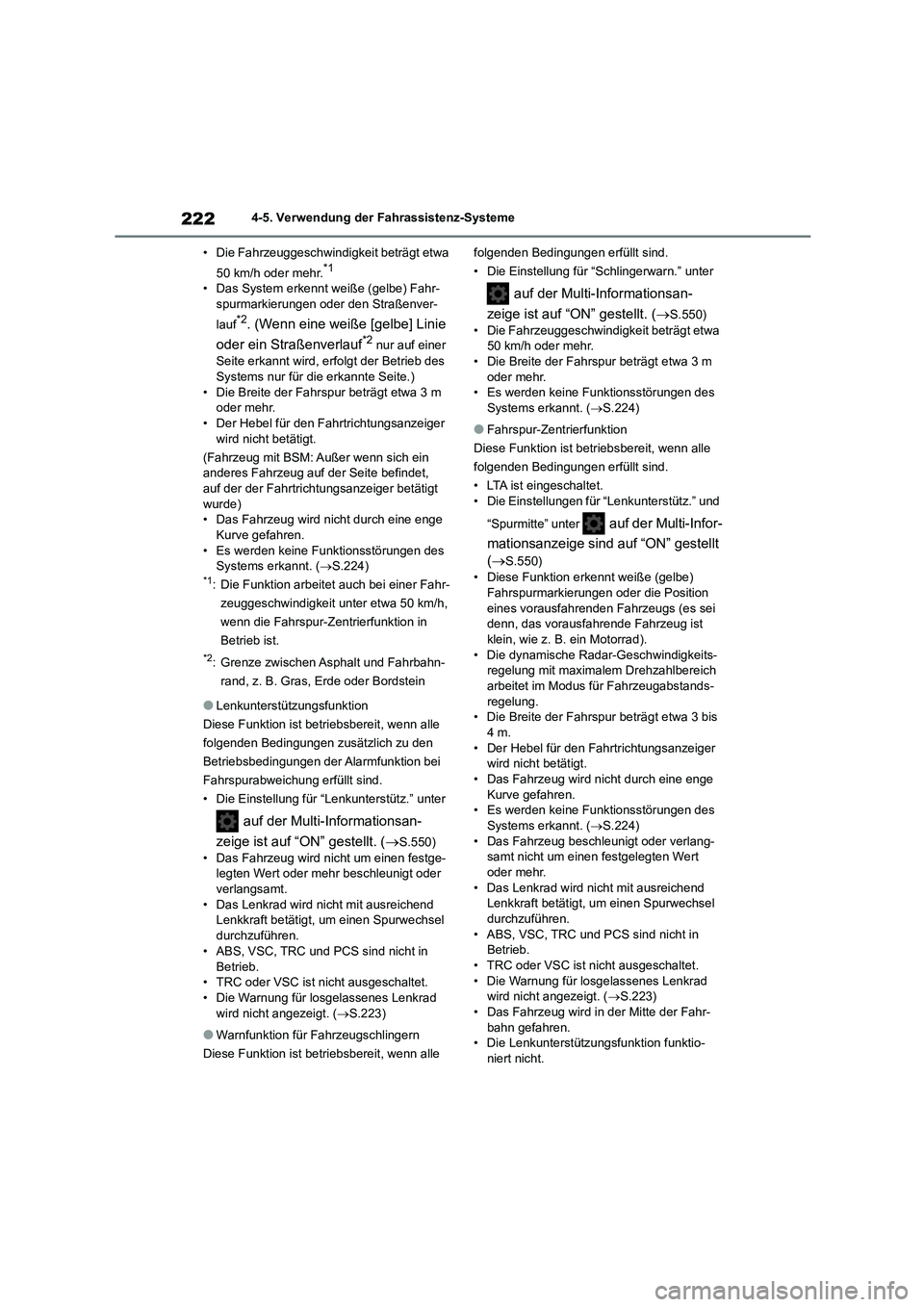

2224-5. Verwendung der Fahrassistenz-Systeme
• Die Fahrzeuggeschwindigkeit beträgt etwa
50 km/h oder mehr.*1
• Das System erkennt weiße (gelbe) Fahr-
spurmarkierungen oder den Straßenver-
lauf*2. (Wenn eine weiße [gelbe] Linie
oder ein Straßenverlauf*2 nur auf einer
Seite erkannt wird, erfolgt der Betrieb des
Systems nur für die erkannte Seite.)
• Die Breite der Fahrspur beträgt etwa 3 m oder mehr.
• Der Hebel für den Fahrtrichtungsanzeiger
wird nicht betätigt.
(Fahrzeug mit BSM: Außer wenn sich ein anderes Fahrzeug auf der Seite befindet,
auf der der Fahrtrichtungsanzeiger betätigt
wurde) • Das Fahrzeug wird nicht durch eine enge
Kurve gefahren.
• Es werden keine Funktionsstörungen des Systems erkannt. ( S.224)*1: Die Funktion arbeitet auch bei einer Fahr-
zeuggeschwindigkeit unter etwa 50 km/h,
wenn die Fahrspur-Zentrierfunktion in
Betrieb ist.
*2: Grenze zwischen Asphalt und Fahrbahn-
rand, z. B. Gras, Erde oder Bordstein
●Lenkunterstützungsfunktion
Diese Funktion ist betriebsbereit, wenn alle
folgenden Bedingungen zusätzlich zu den
Betriebsbedingungen der Alarmfunktion bei
Fahrspurabweichung erfüllt sind.
• Die Einstellung für “Lenkunterstütz.” unter
auf der Multi-Informationsan-
zeige ist auf “ON” gestellt. ( S.550)
• Das Fahrzeug wird nicht um einen festge- legten Wert oder mehr beschleunigt oder
verlangsamt.
• Das Lenkrad wird nicht mit ausreichend Lenkkraft betätigt, um einen Spurwechsel
durchzuführen.
• ABS, VSC, TRC und PCS sind nicht in
Betrieb. • TRC oder VSC ist nicht ausgeschaltet.
• Die Warnung für losgelassenes Lenkrad
wird nicht angezeigt. ( S.223)
●Warnfunktion für Fahrzeugschlingern
Diese Funktion ist betriebsbereit, wenn alle
folgenden Bedingungen erfüllt sind.
• Die Einstellung für “Schlingerwarn.” unter
auf der Multi-Informationsan-
zeige ist auf “ON” gestellt. ( S.550)
• Die Fahrzeuggeschwindigkeit beträgt etwa
50 km/h oder mehr. • Die Breite der Fahrspur beträgt etwa 3 m
oder mehr.
• Es werden keine Funktionsstörungen des
Systems erkannt. ( S.224)
●Fahrspur-Zentrierfunktion
Diese Funktion ist betri ebsbereit, wenn alle
folgenden Bedingungen erfüllt sind.
• LTA ist eingeschaltet.
• Die Einstellungen für “Lenkunterstütz.” und
“Spurmitte” unter auf der Multi-Infor-
mationsanzeige sind auf “ON” gestellt
( S.550)
• Diese Funktion erkennt weiße (gelbe)
Fahrspurmarkierungen oder die Position
eines vorausfahrenden Fahrzeugs (es sei denn, das vorausfahrende Fahrzeug ist
klein, wie z. B. ein Motorrad).
• Die dynamische Radar-Geschwindigkeits- regelung mit maximalem Drehzahlbereich
arbeitet im Modus für Fahrzeugabstands-
regelung. • Die Breite der Fahrspur beträgt etwa 3 bis
4 m.
• Der Hebel für den Fahrtrichtungsanzeiger wird nicht betätigt.
• Das Fahrzeug wird nicht durch eine enge
Kurve gefahren. • Es werden keine Funktionsstörungen des
Systems erkannt. ( S.224)
• Das Fahrzeug beschleunigt oder verlang- samt nicht um einen festgelegten Wert
oder mehr.
• Das Lenkrad wird nicht mit ausreichend Lenkkraft betätigt, um einen Spurwechsel
durchzuführen.
• ABS, VSC, TRC und PCS sind nicht in Betrieb.
• TRC oder VSC ist nicht ausgeschaltet.
• Die Warnung für losgelassenes Lenkrad wird nicht angezeigt. ( S.223)
• Das Fahrzeug wird in der Mitte der Fahr-
bahn gefahren. • Die Lenkunterstützungsfunktion funktio-
niert nicht.
