2022 TOYOTA COROLLA navigation

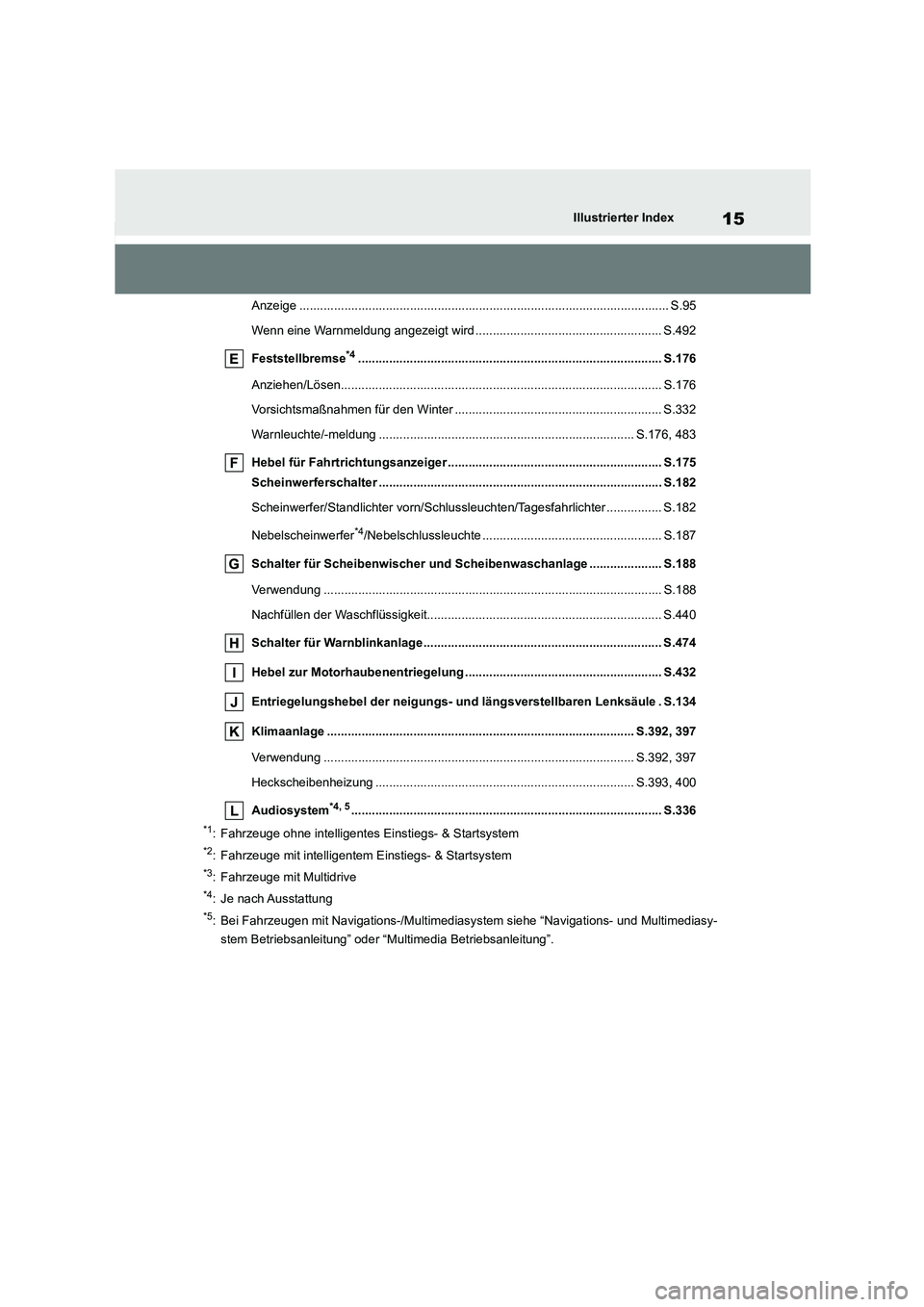

15Illustrierter Index
Anzeige ........................................................................................................... S.95
Wenn eine Warnmeldung angezeigt wird ...................................................... S.492
Feststellbremse*4........................................................................................ S.176
Anziehen/Lösen............................................................................................. S.176
Vorsichtsmaßnahmen für den Winter ............................................................ S.332
Warnleuchte/-meldung .......................................................................... S.176, 483
Hebel für Fahrtrichtun gsanzeiger .............................................................. S.175
Scheinwerferschalter .................................................................................. S.182
Scheinwerfer/Standlichter vorn/Schlu ssleuchten/Tagesfahrlichter ................ S.182
Nebelscheinwerfer*4/Nebelschlussleuchte .................................................... S.187
Schalter für Scheibenwischer und Scheibenwaschanlage ..................... S.188
Verwendung .................................................................................................. S.188
Nachfüllen der Waschflüssigkeit.................................................................... S.440
Schalter für Warnblinkanlage ..................................................................... S.474
Hebel zur Motorhaubenentriegelung ......................................................... S.432
Entriegelungshebel der neigungs- und längsverstellbaren Lenksäule . S.134
Klimaanlage ......................................................................................... S.392, 397
Verwendung .......................................................................................... S.392, 397
Heckscheibenheizung ........................................................................... S.393, 400
Audiosystem*4, 5.......................................................................................... S.336
*1: Fahrzeuge ohne intelligentes Einstiegs- & Startsystem
*2: Fahrzeuge mit intelligentem Einstiegs- & Startsystem
*3: Fahrzeuge mit Multidrive
*4: Je nach Ausstattung
*5: Bei Fahrzeugen mit Navigations-/Multimediasystem siehe “Navigations- und Multimediasy-
stem Betriebsanleitung” oder “M ultimedia Betriebsanleitung”.

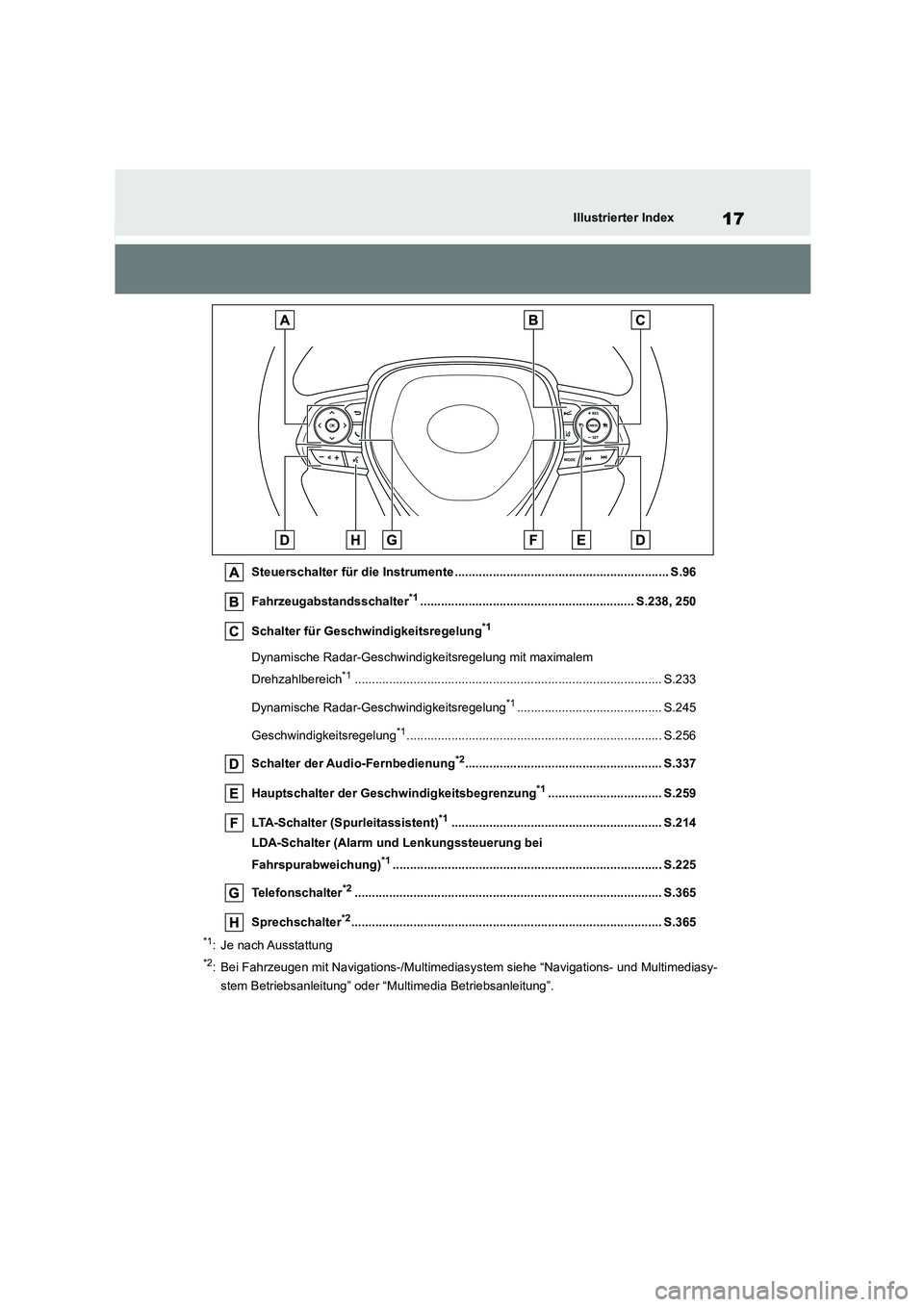

17Illustrierter Index
Steuerschalter für die Instrumente .............................................................. S.96
Fahrzeugabstandsschalter*1.............................................................. S.238, 250
Schalter für Geschwindigkeitsregelung*1
Dynamische Radar-Geschwindigkeitsregelung mit maximalem
Drehzahlbereich*1......................................................................................... S.233
Dynamische Radar-Geschwindigkeitsregelung*1.......................................... S.245
Geschwindigkeitsregelung*1.......................................................................... S.256
Schalter der Audio-Fernbedienung*2......................................................... S.337
Hauptschalter der Geschwindigkeitsbegrenzung*1................................. S.259
LTA-Schalter (Spurleitassistent)*1............................................................. S.214
LDA-Schalter (Alarm und Lenkungssteuerung bei
Fahrspurabweichung)*1.............................................................................. S.225
Telefonschalter*2......................................................................................... S.365
Sprechschalter*2.......................................................................................... S.365
*1: Je nach Ausstattung
*2: Bei Fahrzeugen mit Navigations-/Multimedias ystem siehe “Navigations- und Multimediasy-
stem Betriebsanleitung” oder “M ultimedia Betriebsanleitung”.

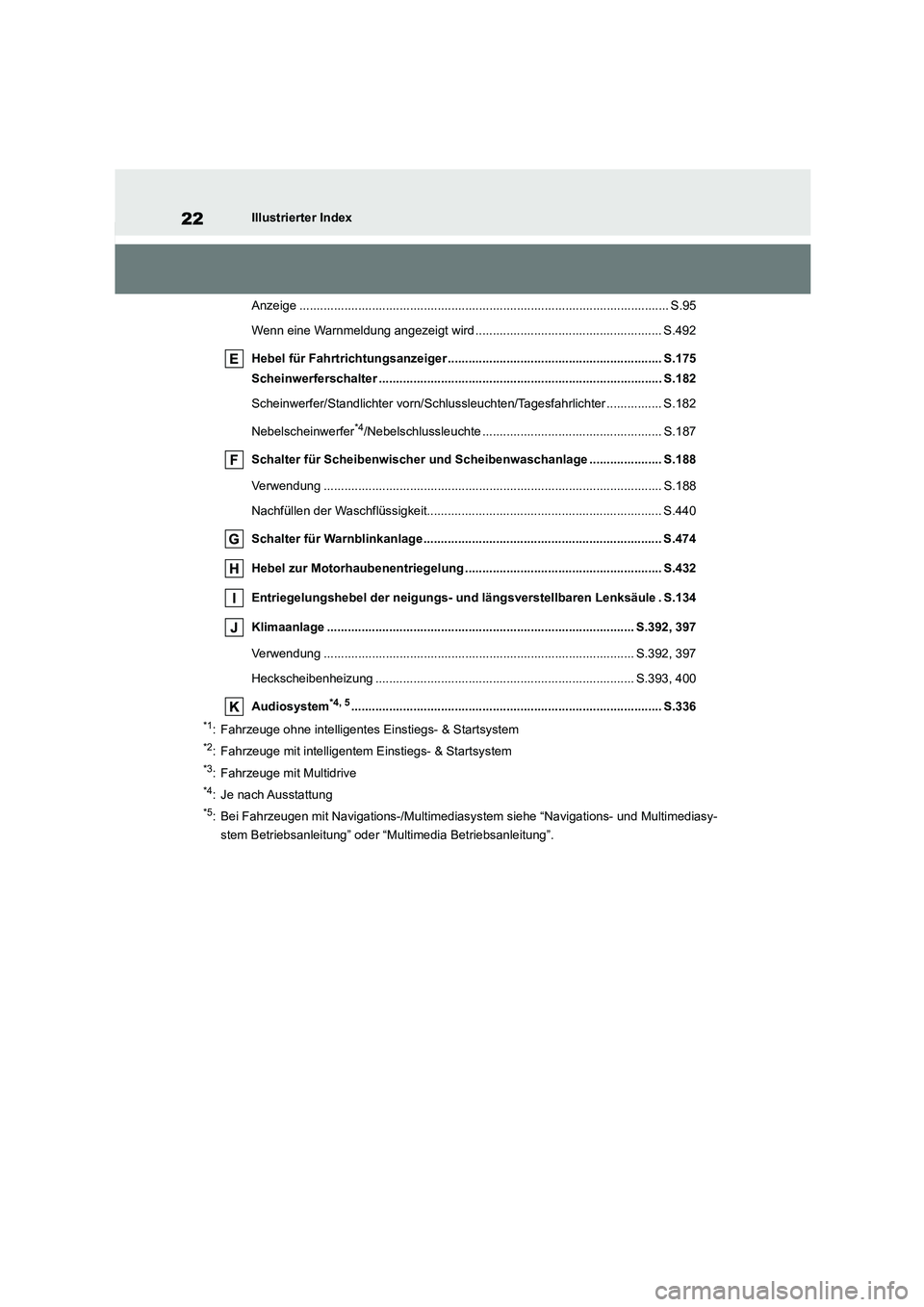

22Illustrierter Index
Anzeige ........................................................................................................... S.95
Wenn eine Warnmeldung angezeigt wird ...................................................... S.492
Hebel für Fahrtrichtun gsanzeiger .............................................................. S.175
Scheinwerferschalter .................................................................................. S.182
Scheinwerfer/Standlichter vorn/Schlu ssleuchten/Tagesfahrlichter ................ S.182
Nebelscheinwerfer*4/Nebelschlussleuchte .................................................... S.187
Schalter für Scheibenwischer und Scheibenwaschanlage ..................... S.188
Verwendung .................................................................................................. S.188
Nachfüllen der Waschflüssigkeit.................................................................... S.440
Schalter für Warnblinkanlage ..................................................................... S.474
Hebel zur Motorhaubenentriegelung ......................................................... S.432
Entriegelungshebel der neigungs- und längsverstellbaren Lenksäule . S.134
Klimaanlage ......................................................................................... S.392, 397
Verwendung .......................................................................................... S.392, 397
Heckscheibenheizung ........................................................................... S.393, 400
Audiosystem*4, 5.......................................................................................... S.336
*1: Fahrzeuge ohne intelligentes Einstiegs- & Startsystem
*2: Fahrzeuge mit intelligentem Einstiegs- & Startsystem
*3: Fahrzeuge mit Multidrive
*4: Je nach Ausstattung
*5: Bei Fahrzeugen mit Navigations-/Multimediasystem siehe “Navigations- und Multimediasy-
stem Betriebsanleitung” oder “M ultimedia Betriebsanleitung”.

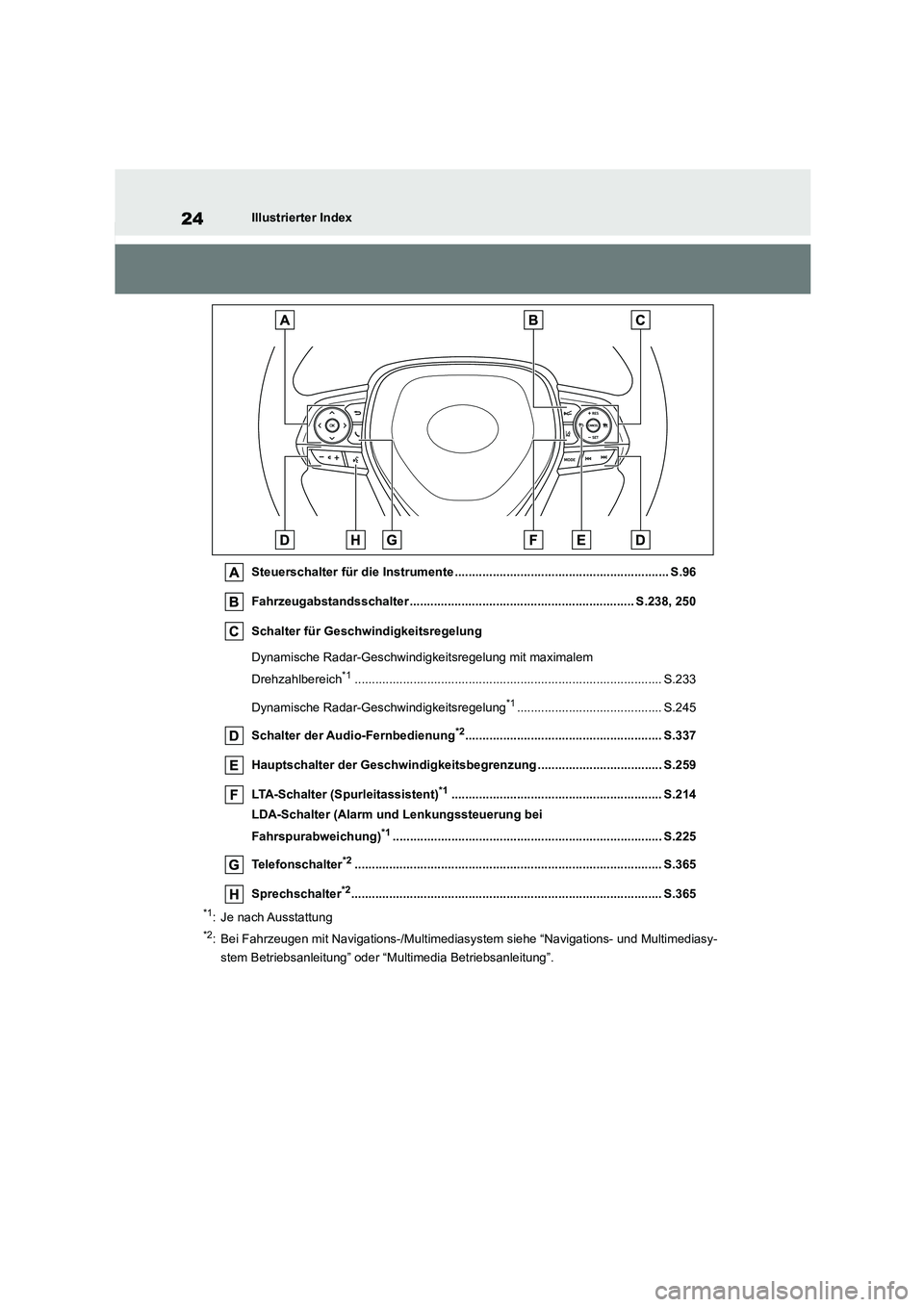

24Illustrierter Index
Steuerschalter für die Instrumente .............................................................. S.96
Fahrzeugabstandsschalter ................................................................. S.238, 250
Schalter für Geschwindigkeitsregelung
Dynamische Radar-Geschwindigkeitsregelung mit maximalem
Drehzahlbereich*1......................................................................................... S.233
Dynamische Radar-Geschwindigkeitsregelung*1.......................................... S.245
Schalter der Audio-Fernbedienung*2......................................................... S.337
Hauptschalter der Geschwindigkeitsbegrenzung .................................... S.259
LTA-Schalter (Spurleitassistent)*1............................................................. S.214
LDA-Schalter (Alarm und Lenkungssteuerung bei
Fahrspurabweichung)*1.............................................................................. S.225
Telefonschalter*2......................................................................................... S.365
Sprechschalter*2.......................................................................................... S.365
*1: Je nach Ausstattung
*2: Bei Fahrzeugen mit Navigations-/Multimedias ystem siehe “Navigations- und Multimediasy-
stem Betriebsanleitung” oder “M ultimedia Betriebsanleitung”.

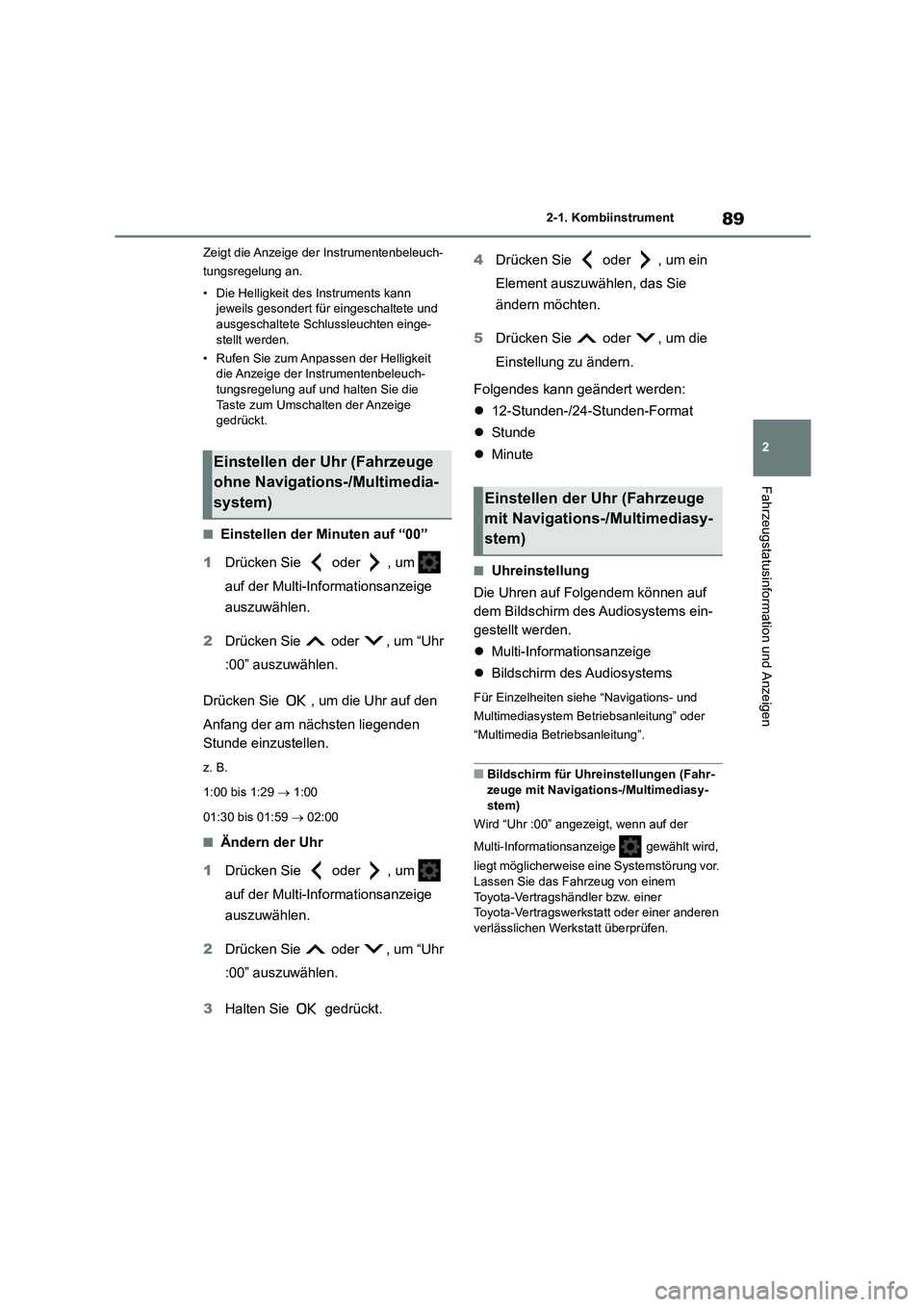

89
2
2-1. Kombiinstrument
Fahrzeugstatusinformation und Anzeigen
Zeigt die Anzeige der Instrumentenbeleuch-
tungsregelung an.
• Die Helligkeit des Instruments kann
jeweils gesondert für eingeschaltete und ausgeschaltete Schlussleuchten einge-
stellt werden.
• Rufen Sie zum Anpassen der Helligkeit
die Anzeige der Instrumentenbeleuch- tungsregelung auf und halten Sie die
Taste zum Umschalten der Anzeige
gedrückt.
■Einstellen der Minuten auf “00”
1 Drücken Sie oder , um
auf der Multi-Informationsanzeige
auszuwählen.
2 Drücken Sie oder , um “Uhr
:00” auszuwählen.
Drücken Sie , um die Uhr auf den
Anfang der am nächsten liegenden
Stunde einzustellen.
z. B.
1:00 bis 1:29  1:00
01:30 bis 01:59  02:00
■Ändern der Uhr
1 Drücken Sie oder , um
auf der Multi-Informationsanzeige
auszuwählen.
2 Drücken Sie oder , um “Uhr
:00” auszuwählen.
3 Halten Sie gedrückt.
4 Drücken Sie oder , um ein
Element auszuwählen, das Sie
ändern möchten.
5 Drücken Sie oder , um die
Einstellung zu ändern.
Folgendes kann geändert werden:
 12-Stunden-/24-Stunden-Format
 Stunde
 Minute
■Uhreinstellung
Die Uhren auf Folgendem können auf
dem Bildschirm des Audiosystems ein-
gestellt werden.
 Multi-Informationsanzeige
 Bildschirm des Audiosystems
Für Einzelheiten siehe “Navigations- und
Multimediasystem Betriebsanleitung” oder
“Multimedia Betriebsanleitung”.
■Bildschirm für Uhrein stellungen (Fahr-
zeuge mit Navigations-/Multimediasy- stem)
Wird “Uhr :00” angezeigt, wenn auf der
Multi-Informationsanzeige gewählt wird,
liegt möglicherweise eine Systemstörung vor.
Lassen Sie das Fahrzeug von einem
Toyota-Vertragshändler bzw. einer Toyota-Vertragswerkstatt oder einer anderen
verlässlichen Werkstatt überprüfen.
Einstellen der Uhr (Fahrzeuge
ohne Navigations-/Multimedia-
system) Einstellen der Uhr (Fahrzeuge
mit Navigations-/Multimediasy-
stem)

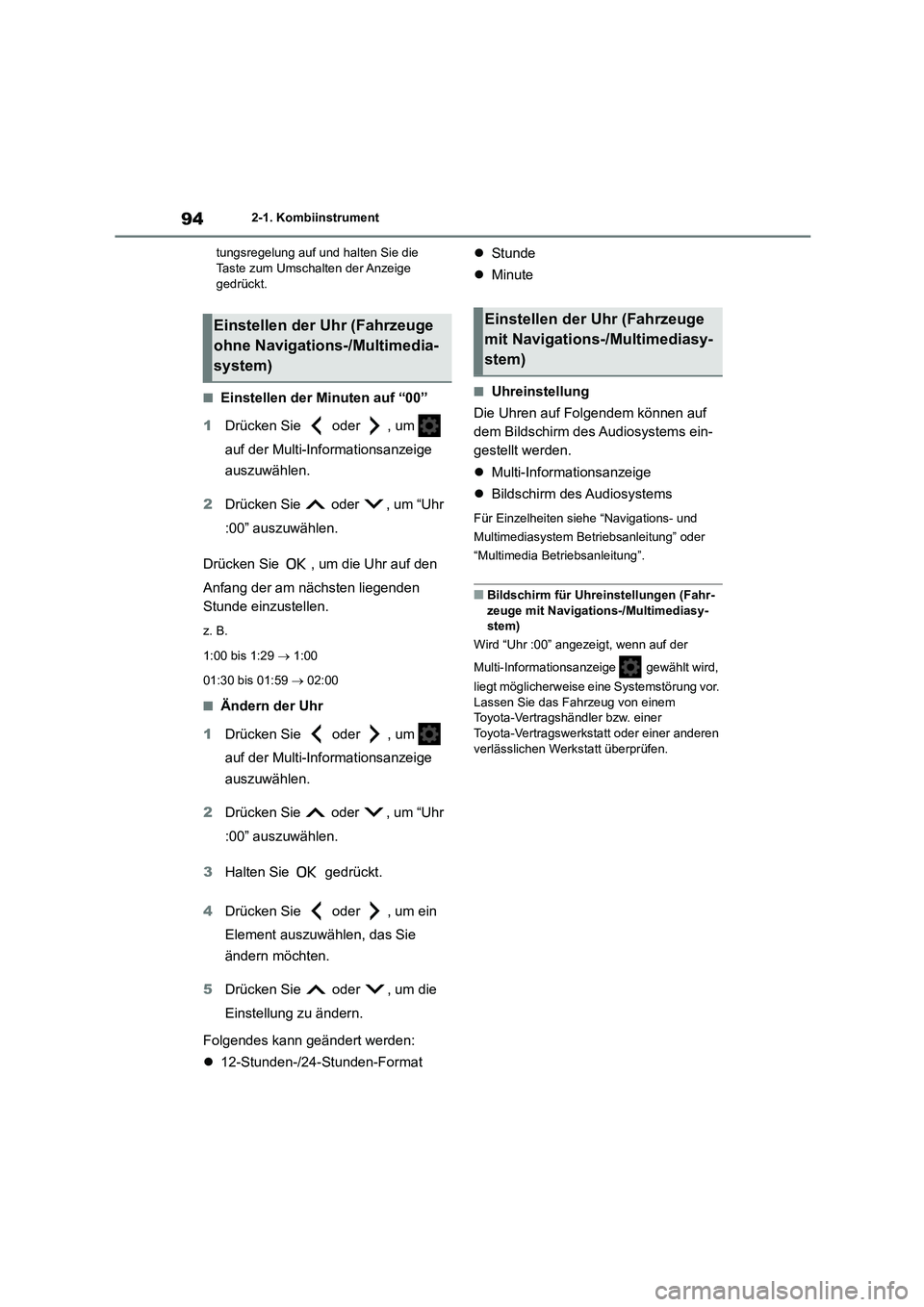

942-1. Kombiinstrument
tungsregelung auf und halten Sie die Taste zum Umschalten der Anzeige
gedrückt.
■Einstellen der Minuten auf “00”
1 Drücken Sie oder , um
auf der Multi-Informationsanzeige
auszuwählen.
2 Drücken Sie oder , um “Uhr
:00” auszuwählen.
Drücken Sie , um die Uhr auf den
Anfang der am nächsten liegenden
Stunde einzustellen.
z. B.
1:00 bis 1:29  1:00
01:30 bis 01:59  02:00
■Ändern der Uhr
1 Drücken Sie oder , um
auf der Multi-Informationsanzeige
auszuwählen.
2 Drücken Sie oder , um “Uhr
:00” auszuwählen.
3 Halten Sie gedrückt.
4 Drücken Sie oder , um ein
Element auszuwählen, das Sie
ändern möchten.
5 Drücken Sie oder , um die
Einstellung zu ändern.
Folgendes kann geändert werden:
 12-Stunden-/24-Stunden-Format
 Stunde
 Minute
■Uhreinstellung
Die Uhren auf Folgendem können auf
dem Bildschirm des Audiosystems ein-
gestellt werden.
 Multi-Informationsanzeige
 Bildschirm des Audiosystems
Für Einzelheiten siehe “Navigations- und
Multimediasystem Betriebsanleitung” oder
“Multimedia Betriebsanleitung”.
■Bildschirm für Uhrein stellungen (Fahr-
zeuge mit Navigations-/Multimediasy- stem)
Wird “Uhr :00” angezeigt, wenn auf der
Multi-Informationsanzeige gewählt wird,
liegt möglicherweise eine Systemstörung vor.
Lassen Sie das Fahrzeug von einem
Toyota-Vertragshändler bzw. einer Toyota-Vertragswerkstatt oder einer anderen
verlässlichen Werkstatt überprüfen.
Einstellen der Uhr (Fahrzeuge
ohne Navigations-/Multimedia-
system)
Einstellen der Uhr (Fahrzeuge
mit Navigations-/Multimediasy-
stem)

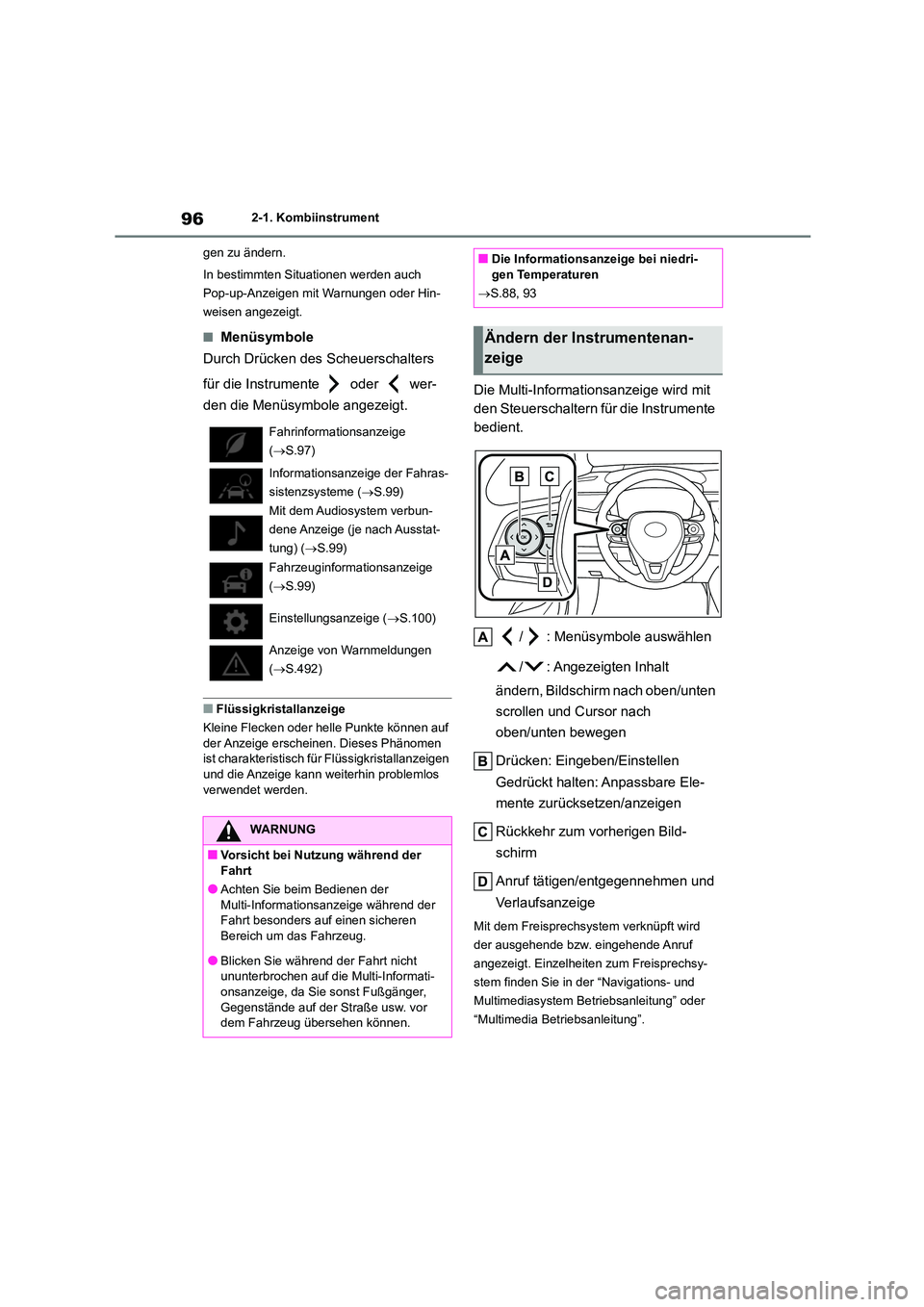

962-1. Kombiinstrument
gen zu ändern.
In bestimmten Situationen werden auch
Pop-up-Anzeigen mit Warnungen oder Hin-
weisen angezeigt.
■Menüsymbole
Durch Drücken des Scheuerschalters
für die Instrumente oder wer-
den die Menüsymbole angezeigt.
■Flüssigkristallanzeige
Kleine Flecken oder helle Punkte können auf
der Anzeige erscheinen. Dieses Phänomen ist charakteristisch fü r Flüssigkristallanzeigen
und die Anzeige kann weiterhin problemlos
verwendet werden.
Die Multi-Informationsanzeige wird mit
den Steuerschaltern für die Instrumente
bedient.
/ : Menüsymbole auswählen
/ : Angezeigten Inhalt
ändern, Bildschirm nach oben/unten
scrollen und Cursor nach
oben/unten bewegen
Drücken: Eingeben/Einstellen
Gedrückt halten: Anpassbare Ele-
mente zurücksetzen/anzeigen
Rückkehr zum vorherigen Bild-
schirm
Anruf tätigen/entgegennehmen und
Verlaufsanzeige
Mit dem Freisprechsystem verknüpft wird
der ausgehende bzw. eingehende Anruf
angezeigt. Einzelheiten zum Freisprechsy-
stem finden Sie in der “Navigations- und
Multimediasystem Betriebsanleitung” oder
“Multimedia Betriebsanleitung”.
Fahrinformationsanzeige
( S.97)
Informationsanzeige der Fahras-
sistenzsysteme ( S.99)
Mit dem Audiosystem verbun-
dene Anzeige (je nach Ausstat-
tung) ( S.99)
Fahrzeuginformationsanzeige
( S.99)
Einstellungsanzeige ( S.100)
Anzeige von Warnmeldungen
( S.492)
WARNUNG
■Vorsicht bei Nutzung während der Fahrt
●Achten Sie beim Bedienen der
Multi-Informationsanzeige während der
Fahrt besonders auf einen sicheren Bereich um das Fahrzeug.
●Blicken Sie während der Fahrt nicht
ununterbrochen auf die Multi-Informati- onsanzeige, da Sie sonst Fußgänger,
Gegenstände auf der Straße usw. vor
dem Fahrzeug übersehen können.
■Die Informationsanzeige bei niedri-
gen Temperaturen
 S.88, 93
Ändern der Instrumentenan-
zeige

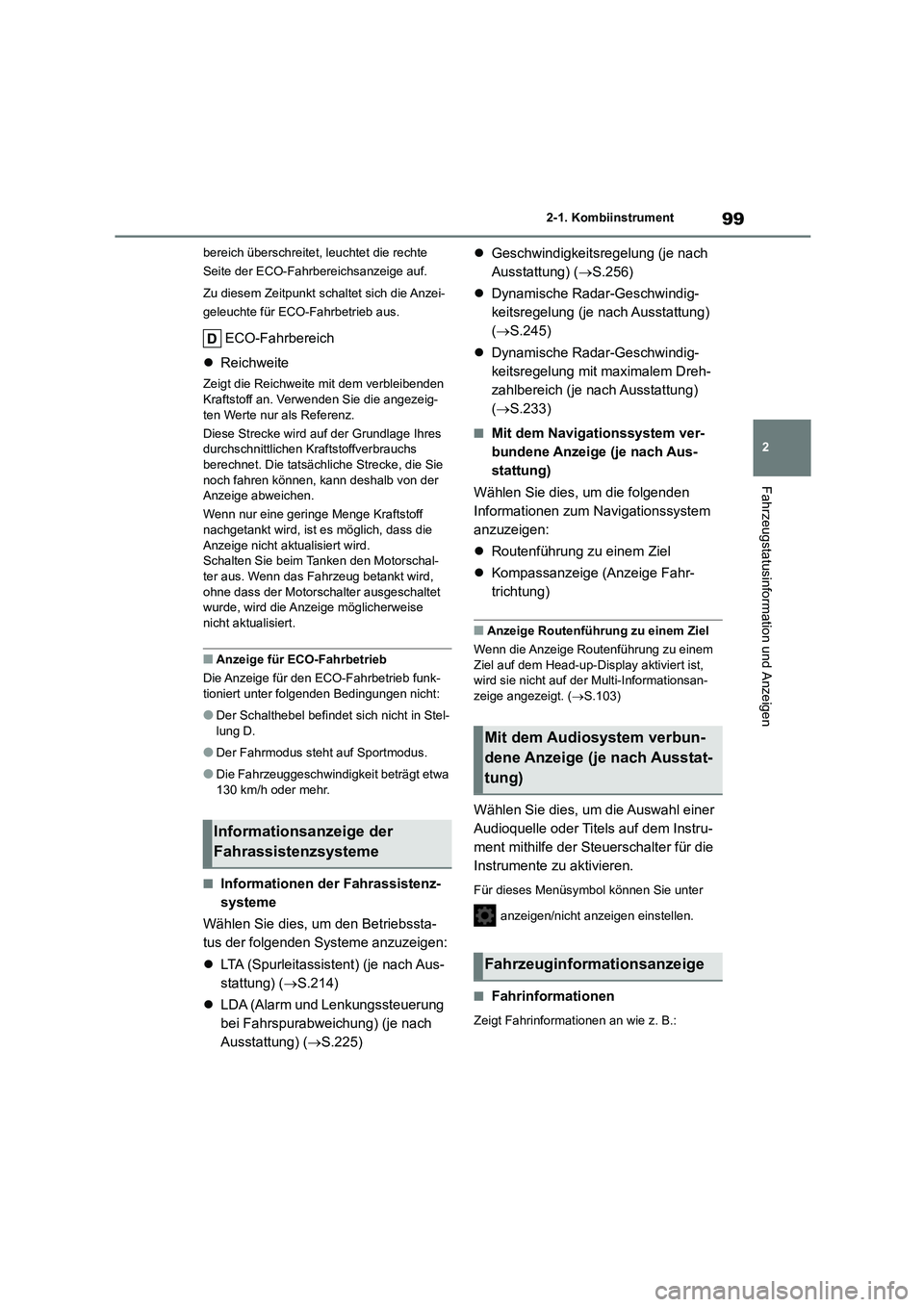

99
2
2-1. Kombiinstrument
Fahrzeugstatusinformation und Anzeigen
bereich überschreitet, leuchtet die rechte
Seite der ECO-Fahrbereichsanzeige auf.
Zu diesem Zeitpunkt schaltet sich die Anzei-
geleuchte für ECO-Fahrbetrieb aus.
ECO-Fahrbereich
 Reichweite
Zeigt die Reichweite mit dem verbleibenden
Kraftstoff an. Verwenden Sie die angezeig- ten Werte nur als Referenz.
Diese Strecke wird auf der Grundlage Ihres
durchschnittlichen Kraftstoffverbrauchs
berechnet. Die tatsächliche Strecke, die Sie
noch fahren können, kann deshalb von der Anzeige abweichen.
Wenn nur eine geringe Menge Kraftstoff
nachgetankt wird, ist es möglich, dass die
Anzeige nicht aktualisiert wird. Schalten Sie beim Tanken den Motorschal-
ter aus. Wenn das Fahrzeug betankt wird,
ohne dass der Motorschalter ausgeschaltet wurde, wird die Anzeige möglicherweise
nicht aktualisiert.
■Anzeige für ECO-Fahrbetrieb
Die Anzeige für den ECO-Fahrbetrieb funk- tioniert unter folgenden Bedingungen nicht:
●Der Schalthebel befindet sich nicht in Stel-lung D.
●Der Fahrmodus steht auf Sportmodus.
●Die Fahrzeuggeschwindigkeit beträgt etwa
130 km/h oder mehr.
■Informationen der Fahrassistenz-
systeme
Wählen Sie dies, um den Betriebssta-
tus der folgenden Systeme anzuzeigen:
 LTA (Spurleitassistent) (je nach Aus-
stattung) ( S.214)
 LDA (Alarm und Lenkungssteuerung
bei Fahrspurabweichung) (je nach
Ausstattung) ( S.225)
 Geschwindigkeitsregelung (je nach
Ausstattung) ( S.256)
 Dynamische Radar-Geschwindig-
keitsregelung (je nach Ausstattung)
( S.245)
 Dynamische Radar-Geschwindig-
keitsregelung mit maximalem Dreh-
zahlbereich (je nach Ausstattung)
( S.233)
■Mit dem Navigationssystem ver-
bundene Anzeige (je nach Aus-
stattung)
Wählen Sie dies, um die folgenden
Informationen zum Navigationssystem
anzuzeigen:
 Routenführung zu einem Ziel
 Kompassanzeige (Anzeige Fahr-
trichtung)
■Anzeige Routenführung zu einem Ziel
Wenn die Anzeige Routenführung zu einem
Ziel auf dem Head-up-Display aktiviert ist,
wird sie nicht auf der Multi-Informationsan- zeige angezeigt. ( S.103)
Wählen Sie dies, um die Auswahl einer
Audioquelle oder Titels auf dem Instru-
ment mithilfe der Steuerschalter für die
Instrumente zu aktivieren.
Für dieses Menüsymbol können Sie unter
anzeigen/nicht an zeigen einstellen.
■Fahrinformationen
Zeigt Fahrinformationen an wie z. B.:
Informationsanzeige der
Fahrassistenzsysteme
Mit dem Audiosystem verbun-
dene Anzeige (je nach Ausstat-
tung)
Fahrzeuginformationsanzeige
