183
Praktisk information

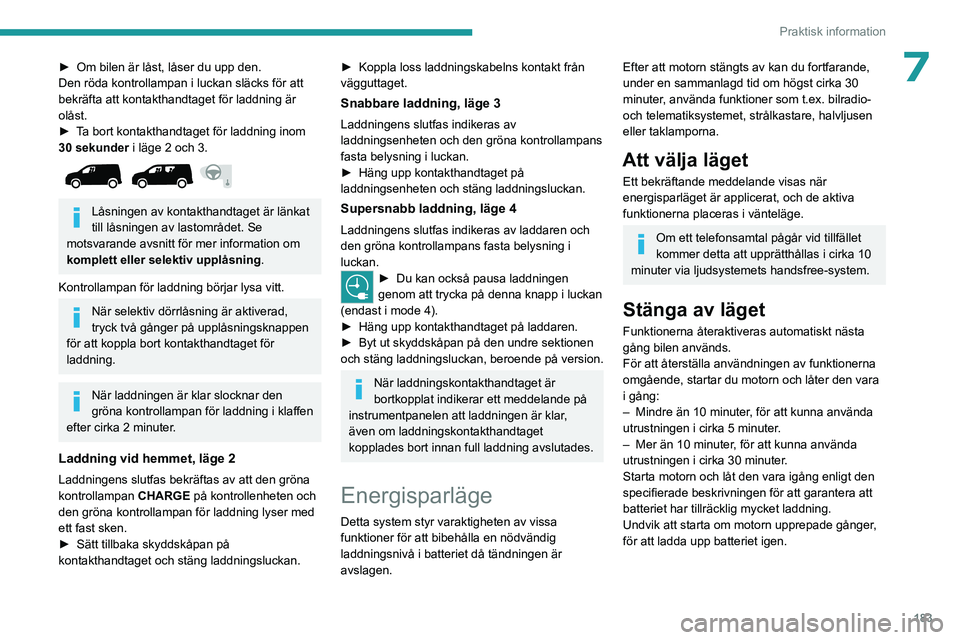

7► Om bilen är låst, låser du upp den.
Den röda kontrollampan i luckan släcks för att
bekräfta att kontakthandtaget för laddning är
olåst.
►

T
a bort kontakthandtaget för laddning inom
30 sekunder i läge 2 och 3.


Låsningen av kontakthandtaget är länkat
till låsningen av lastområdet. Se
motsvarande avsnitt för mer information om
komplett eller selektiv upplåsning .
Kontrollampan för laddning börjar lysa vitt.
När selektiv dörrlåsning är aktiverad,
tryck två gånger på upplåsningsknappen
för att koppla bort kontakthandtaget för
laddning.
När laddningen är klar slocknar den
gröna kontrollampan för laddning i klaffen
efter cirka 2 minuter.
Laddning vid hemmet, läge 2
Laddningens slutfas bekräftas av att den gröna
kontrollampan CHARGE
på kontrollenheten och
den gröna kontrollampan för laddning lyser med
ett fast sken.
►

Sätt tillbaka skyddskåpan på
kontakthandtaget och stäng laddningsluckan.
► Koppla loss laddningskabelns kontakt från
vägguttaget.
Snabbare laddning, läge 3
Laddningens slutfas indikeras av
laddningsenheten och den gröna kontrollampans
fasta belysning i luckan.
►

Häng upp kontakthandtaget på
laddningsenheten och stäng laddningsluckan.
Supersnabb laddning, läge 4
Laddningens slutfas indikeras av laddaren och
den gröna kontrollampans fasta belysning i
luckan.
► Du kan också pausa laddningen
genom att trycka på denna knapp i luckan
(endast i mode 4).
►

Häng upp kontakthandtaget på laddaren.
►


Byt ut skyddskåpan på den undre sektionen
och stäng laddnings

luckan, beroende på version.
När laddningskontakthandtaget är
bortkopplat indikerar ett meddelande på
instrumentpanelen att laddningen är klar,
även om laddningskontakthandtaget
kopplades bort innan full laddning avslutades.
Energisparläge
Detta system styr varaktigheten av vissa
funktioner för att bibehålla en nödvändig
laddningsnivå i batteriet då tändningen är
avslagen.
Efter att motorn stängts av kan du fortfarande,
under en sammanlagd tid om högst cirka 30
minuter, använda funktioner som t.ex. bilradio-
och telematiksystemet, strålkastare, halvljusen
eller taklamporna.
Att välja läget
Ett bekräftande meddelande visas när
energisparläget är applicerat, och de aktiva
funktionerna placeras i vänteläge.
Om ett telefonsamtal pågår vid tillfället
kommer detta att upprätthållas i cirka 10
minuter via ljudsystemets handsfree-system.
Stänga av läget
Funktionerna återaktiveras automatiskt nästa
gång bilen används.
För att återställa användningen av funktionerna
omgående, startar du motorn och låter den vara
i gång:
–

Mindre än 10 minuter
, för att kunna använda
utrustningen i cirka 5 minuter.
–

Mer än 10 minuter
, för att kunna använda
utrustningen i cirka 30 minuter.
Starta motorn och låt den vara igång enligt den
specifierade beskrivningen för att garantera att
batteriet har tillräcklig mycket laddning.
Undvik att starta om motorn upprepade gånger,
för att ladda upp batteriet igen.

184
Praktisk information

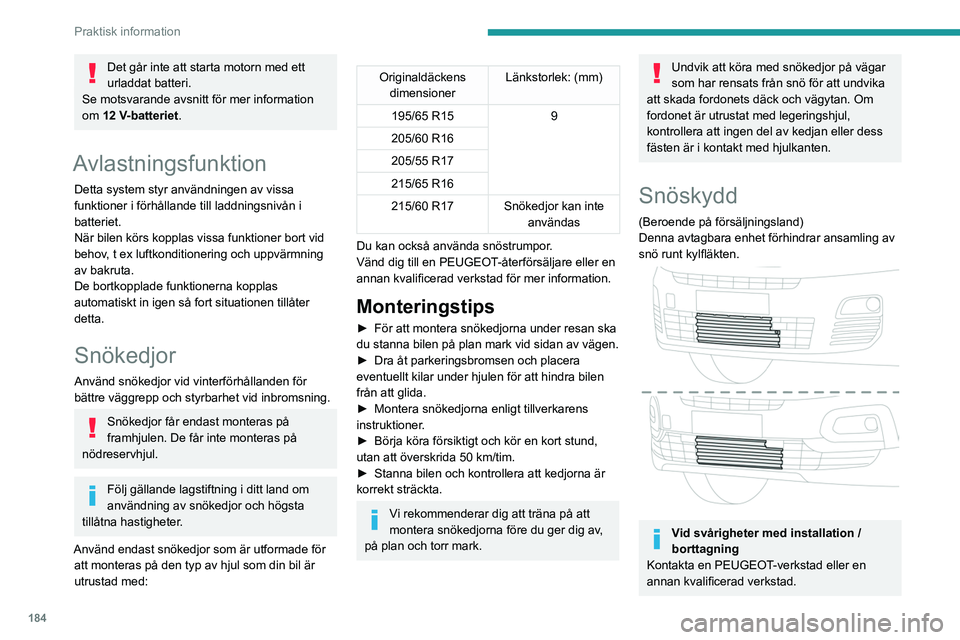

Det går inte att starta motorn med ett
urladdat batteri.
Se motsvarande avsnitt för mer information
om 12
V-batteriet.
Avlastningsfunktion
Detta system styr användningen av vissa
funktioner i förhållande till laddningsnivån i
batteriet.
När bilen körs kopplas vissa funktioner bort vid
behov, t ex luftkonditionering och uppvärmning
av bakruta.
De bortkopplade funktionerna kopplas
automatiskt in igen så fort situationen tillåter
detta.
Snökedjor
Använd snökedjor vid vinterförhållanden för
bättre väggrepp och styrbarhet vid inbromsning.
Snökedjor får endast monteras på
framhjulen. De får inte monteras på
nödreservhjul.
Följ gällande lagstiftning i ditt land om
användning av snökedjor och högsta
tillåtna hastigheter.
Använd endast snökedjor som är utformade för att monteras på den typ av hjul som din bil är
utrustad med:
Originaldäckens dimensioner Länkstorlek: (mm)
195/65 R15 9
205/60 R16
205/55 R17
215/65 R16
215/60 R17 Snökedjor kan inte användas
Du kan också använda snöstrumpor.
Vänd dig till en PEUGEOT-återförsäljare eller en
annan kvalificerad verkstad för mer information.
Monteringstips
► För att montera snökedjorna under resan ska
du stanna bilen på plan mark vid sidan av vägen.
►

Dra åt parkeringsbromsen och placera
eventuellt kilar under hjulen för att hindra bilen
från att glida.
►


Montera snökedjorna enligt tillverkarens
instruktioner

.
►

Börja köra försiktigt och kör en kort stund,
utan att överskrida 50 km/tim.
►


Stanna bilen och kontrollera att kedjorna är
korrekt sträckta.
Vi rekommenderar dig att träna på att
montera snökedjorna före du ger dig av,
på plan och torr mark.
Undvik att köra med snökedjor på vägar
som har rensats från snö för att undvika
att skada fordonets däck och vägytan. Om
fordonet är utrustat med legeringshjul,
kontrollera att ingen del av kedjan eller dess
fästen är i kontakt med hjulkanten.
Snöskydd
(Beroende på försäljningsland)
Denna avtagbara enhet förhindrar ansamling av
snö runt kylfläkten.


Vid svårigheter med installation /
borttagning
Kontakta en PEUGEOT-verkstad eller en
annan kvalificerad verkstad.

185
Praktisk information

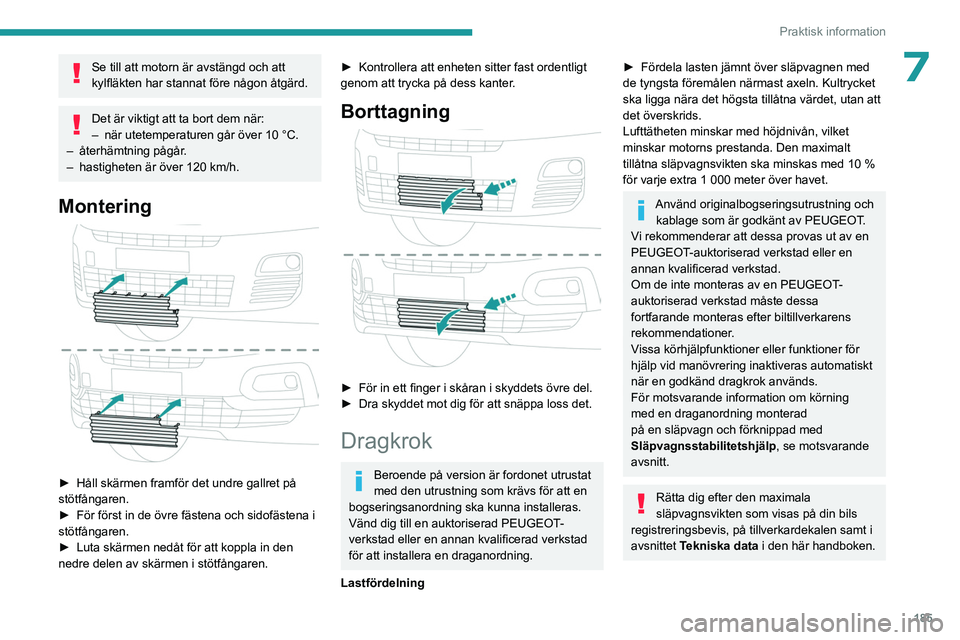

7Se till att motorn är avstängd och att
kylfläkten har stannat före någon åtgärd.
Det är viktigt att ta bort dem när:
– när utetemperaturen går över 10 °C.
–

återhämtning pågår
.
–

hastigheten är över 120 km/h.
Montering

► Håll skärmen framför det undre gallret på
stötfångaren.
►

För först in de övre fästena och sidofästena i
stötfångaren.
►


Luta skärmen nedåt för att koppla in den
nedre delen av skärmen i stötfångaren.
► Kontrollera att enheten sitter fast ordentligt
genom att trycka på dess kanter .
Borttagning

► För in ett finger i skåran i skyddets övre del.
► Dra skyddet mot dig för att snäppa loss det.
Dragkrok
Beroende på version är fordonet utrustat
med den utrustning som krävs för att en
bogseringsanordning ska kunna installeras.
Vänd dig till en auktoriserad PEUGEOT-
verkstad eller en annan kvalificerad verkstad
för att installera en draganordning.
Lastfördelning
► Fördela lasten jämnt över släpvagnen med
de tyngsta föremålen närmast axeln. Kultrycket
ska ligga nära det högsta tillåtna värdet, utan att
det överskrids.
Lufttätheten minskar med höjdnivån, vilket
minskar motorns prestanda. Den maximalt
tillåtna släpvagnsvikten ska minskas med 10
%
för varje extra 1 000 meter över havet.
Använd originalbogseringsutrustning och kablage som är godkänt av PEUGEOT.
Vi rekommenderar att dessa provas ut av en
PEUGEOT-auktoriserad verkstad eller en
annan kvalificerad verkstad.
Om de inte monteras av en PEUGEOT-
auktoriserad verkstad måste dessa
fortfarande monteras efter biltillverkarens
rekommendationer.
Vissa körhjälpfunktioner eller funktioner för
hjälp vid manövrering inaktiveras automatiskt
när en godkänd dragkrok används.
För motsvarande information om körning
med en draganordning monterad
på en släpvagn och förknippad med
Släpvagnsstabilitetshjälp , se motsvarande
avsnitt.
Rätta dig efter den maximala
släpvagnsvikten som visas på din bils
registreringsbevis, på tillverkardekalen samt i
avsnittet Tekniska data i den här handboken.

186
Praktisk information

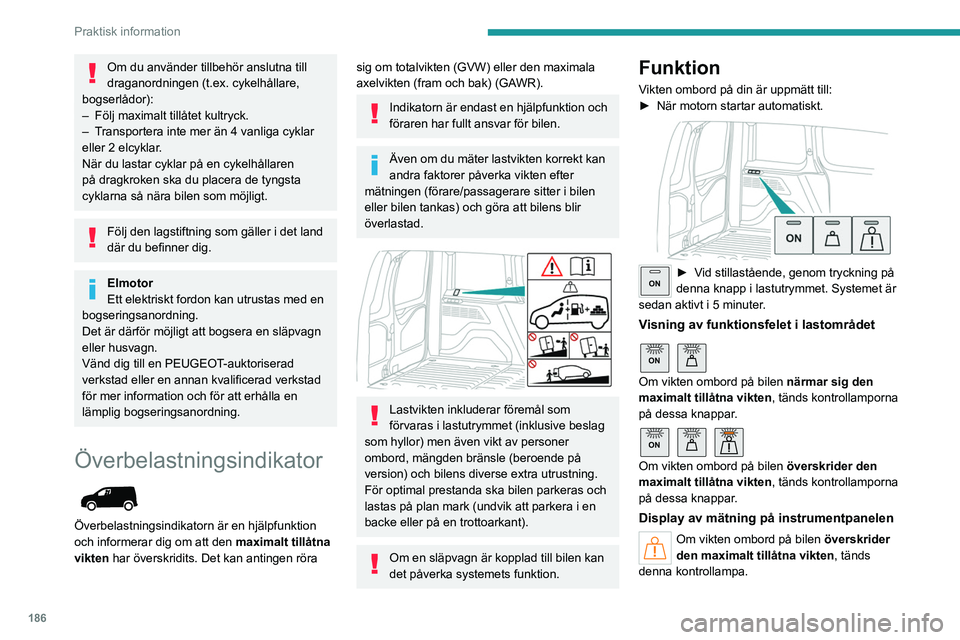

Om du använder tillbehör anslutna till
draganordningen (t.ex. cykelhållare,
bogserlådor):
–

Följ maximalt tillåtet kultryck.
–


T

ransportera inte mer än 4 vanliga cyklar
eller 2 elcyklar.
När du lastar cyklar på en cykelhållaren
på dragkroken ska du placera de tyngsta
cyklarna så nära bilen som möjligt.
Följ den lagstiftning som gäller i det land
där du befinner dig.
Elmotor
Ett elektriskt fordon kan utrustas med en
bogseringsanordning.
Det är därför möjligt att bogsera en släpvagn
eller husvagn.
Vänd dig till en PEUGEOT-auktoriserad
verkstad eller en annan kvalificerad verkstad
för mer information och för att erhålla en
lämplig bogseringsanordning.
Överbelastningsindikator

Överbelastningsindikatorn är en hjälpfunktion
och informerar dig om att den maximalt tillåtna
vikten har överskridits. Det kan antingen röra
sig om totalvikten (GVW) eller den maximala
axelvikten (fram och bak) (GAWR).
Indikatorn är endast en hjälpfunktion och
föraren har fullt ansvar för bilen.
Även om du mäter lastvikten korrekt kan
andra faktorer påverka vikten efter
mätningen (förare/passagerare sitter i bilen
eller bilen tankas) och göra att bilens blir
överlastad.


Lastvikten inkluderar föremål som
förvaras i lastutrymmet (inklusive beslag
som hyllor) men även vikt av personer
ombord, mängden bränsle (beroende på
version) och bilens diverse extra utrustning.
För optimal prestanda ska bilen parkeras och
lastas på plan mark (undvik att parkera i en
backe eller på en trottoarkant).
Om en släpvagn är kopplad till bilen kan
det påverka systemets funktion.
Funktion
Vikten ombord på din är uppmätt till:
► När motorn startar automatiskt.

ON► Vid stillastående, genom tryckning på
denna knapp i lastutrymmet. Systemet är
sedan aktivt i 5 minuter.
Visning av funktionsfelet i lastområdet
ON
Om vikten ombord på bilen närmar sig den
maximalt tillåtna vikten, tänds kontrollamporna
på dessa knappar.

ON
Om vikten ombord på bilen överskrider den
maximalt tillåtna vikten, tänds kontrollamporna
på dessa knappar.
Display av mätning på instrumentpanelen
Om vikten ombord på bilen överskrider
den maximalt tillåtna vikten, tänds
denna kontrollampa.

187
Praktisk information

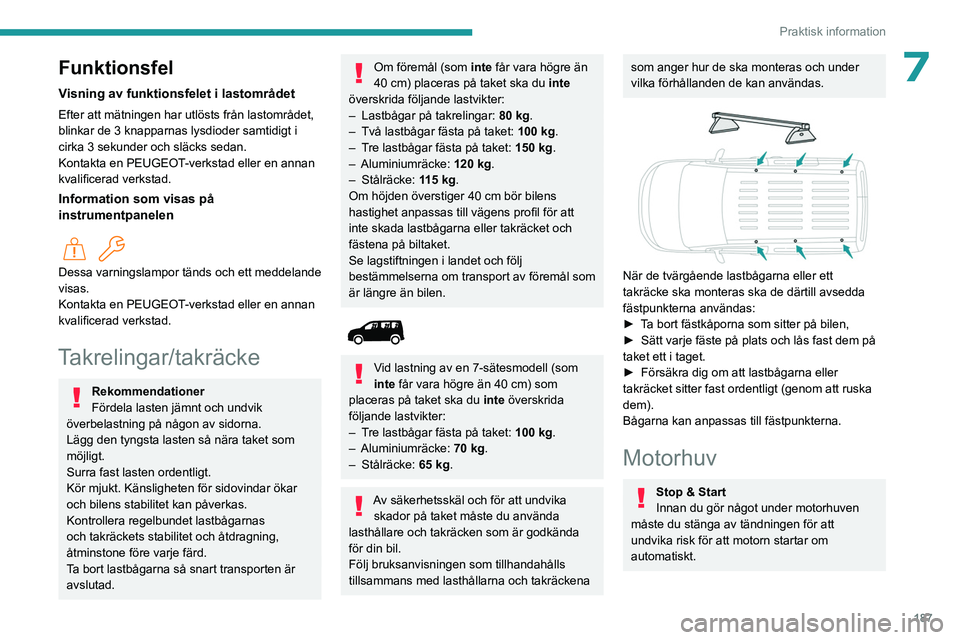

7Funktionsfel
Visning av funktionsfelet i lastområdet
Efter att mätningen har utlösts från lastområdet,
blinkar de 3 knapparnas lysdioder samtidigt i
cirka 3 sekunder och släcks sedan.
Kontakta en PEUGEOT-verkstad eller en annan
kvalificerad verkstad.
Information som visas på
instrumentpanelen

Dessa varningslampor tänds och ett meddelande
visas.
Kontakta en PEUGEOT-verkstad eller en annan
kvalificerad verkstad.
Takrelingar/takräcke
Rekommendationer
Fördela lasten jämnt och undvik
överbelastning på någon av sidorna.
Lägg den tyngsta lasten så nära taket som
möjligt.
Surra fast lasten ordentligt.
Kör mjukt. Känsligheten för sidovindar ökar
och bilens stabilitet kan påverkas.
Kontrollera regelbundet lastbågarnas
och takräckets stabilitet och åtdragning,
åtminstone före varje färd.
Ta bort lastbågarna så snart transporten är
avslutad.
Om föremål (som inte får vara högre än
40 cm) placeras på taket ska du inte
överskrida följande lastvikter:
–

Lastbågar på takrelingar: 80 kg

.
–

Två lastbågar fästa på taket:
100 kg.
–

T

re lastbågar fästa på taket: 150 kg.
–

Aluminiumräcke: 120 kg.
–

Stålräcke: 115 kg.
Om höjden överstiger 40
cm bör bilens
hastighet anpassas till vägens profil för att
inte skada lastbågarna eller takräcket och
fästena på biltaket.
Se lagstiftningen i landet och följ
bestämmelserna om transport av föremål som
är längre än bilen.


Vid lastning av en 7-sätesmodell (som
inte får vara högre än 40 cm) som
placeras på taket ska du inte överskrida
följande lastvikter:
–

T

re lastbågar fästa på taket: 100 kg.
–

Aluminiumräcke: 70 kg.
–

Stålräcke: 65 kg.
Av säkerhetsskäl och för att undvika
skador på taket måste du använda
lasthållare och takräcken som är godkända
för din bil.
Följ bruksanvisningen som tillhandahålls
tillsammans med lasthållarna och takräckena
som anger hur de ska monteras och under
vilka förhållanden de kan användas.


När de tvärgående lastbågarna eller ett
takräcke ska monteras ska de därtill avsedda
fästpunkterna användas:
►

T
a bort fästkåporna som sitter på bilen,
►

Sätt varje fäste på plats och lås fast dem på
taket ett i taget.
►


Försäkra dig om att lastbågarna eller
takräcket sitter fast ordentligt (genom att ruska
dem).
Bågarna kan anpassas till fästpunkterna.
Motorhuv
Stop & Start
Innan du gör något under motorhuven
måste du stänga av tändningen för att
undvika risk för att motorn startar om
automatiskt.

188
Praktisk information

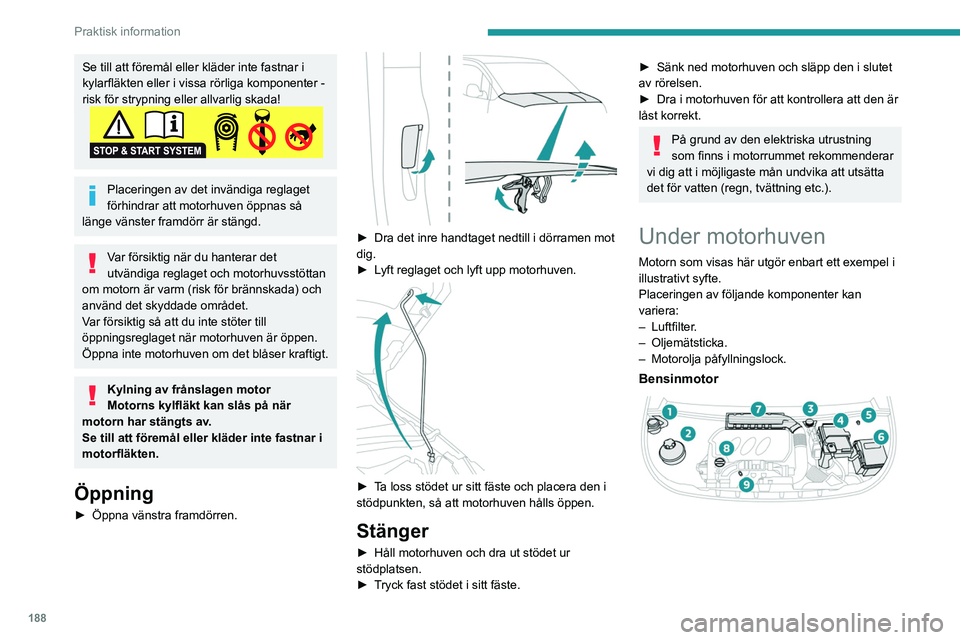

Se till att föremål eller kläder inte fastnar i
kylarfläkten eller i vissa rörliga komponenter -
risk för strypning eller allvarlig skada!
Placeringen av det invändiga reglaget
förhindrar att motorhuven öppnas så
länge vänster framdörr är stängd.
Var försiktig när du hanterar det
utvändiga reglaget och motorhuvsstöttan
om motorn är varm (risk för brännskada) och
använd det skyddade området.
Var försiktig så att du inte stöter till
öppningsreglaget när motorhuven är öppen.
Öppna inte motorhuven om det blåser kraftigt.
Kylning av frånslagen motor
Motorns kylfläkt kan slås på när
motorn har stängts av.
Se till att föremål eller kläder inte fastnar i
motorfläkten.
Öppning
► Öppna vänstra framdörren.

► Dra det inre handtaget nedtill i dörramen mot
dig.
►

L
yft reglaget och lyft upp motorhuven.


► Ta loss stödet ur sitt fäste och placera den i
stödpunkten, så att motorhuven hålls öppen.
Stänger
► Håll motorhuven och dra ut stödet ur
stödplatsen.
►

T
ryck fast stödet i sitt fäste.
► Sänk ned motorhuven och släpp den i slutet
av rörelsen.
►

Dra i motorhuven för att kontrollera att den är
låst korrekt.
På grund av den elektriska utrustning
som finns i motorrummet rekommenderar
vi dig att i möjligaste mån undvika att utsätta
det för vatten (regn, tvättning etc.).
Under motorhuven
Motorn som visas här utgör enbart ett exempel i
illustrativt syfte.
Placeringen av följande komponenter kan
variera:
–

Luftfilter
.
–
Oljemätsticka.
–

Motorolja påfyllningslock.
Bensinmotor

189
Praktisk information

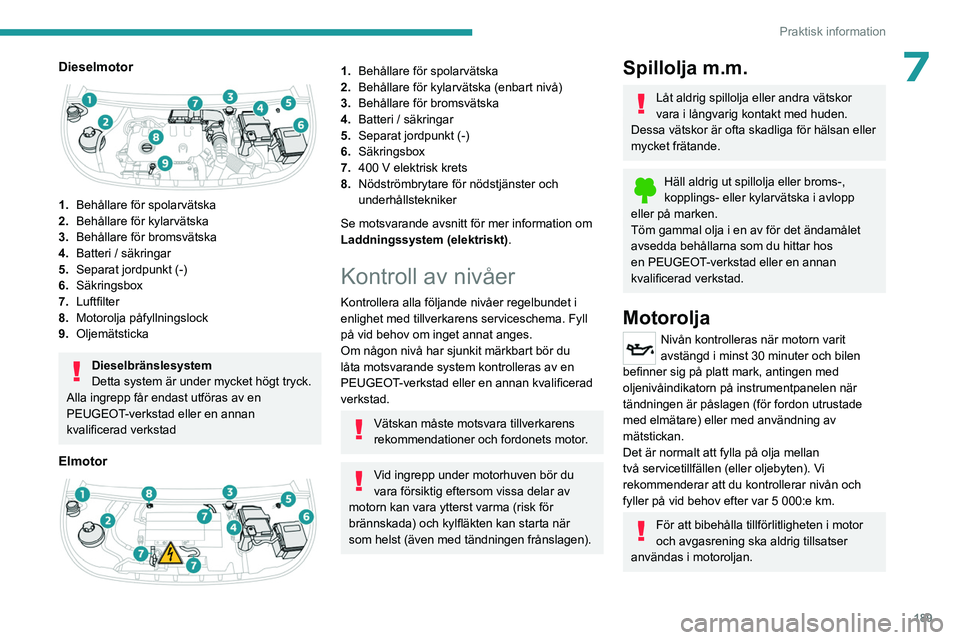

7Dieselmotor

1.Behållare för spolarvätska
2. Behållare för kylarvätska
3. Behållare för bromsvätska
4. Batteri / säkringar
5. Separat jordpunkt (-)
6. Säkringsbox
7. Luftfilter
8. Motorolja påfyllningslock
9. Oljemätsticka
Dieselbränslesystem
Detta system är under mycket högt tryck.
Alla ingrepp får endast utföras av en
PEUGEOT-verkstad eller en annan
kvalificerad verkstad
Elmotor

1. Behållare för spolarvätska
2. Behållare för kylarvätska (enbart nivå)
3. Behållare för bromsvätska
4. Batteri / säkringar
5. Separat jordpunkt (-)
6. Säkringsbox
7. 400
V elektrisk krets
8. Nödströmbrytare för nödstjänster och
underhållstekniker
Se motsvarande avsnitt för mer information om
Laddningssystem (elektriskt).
Kontroll av nivåer
Kontrollera alla följande nivåer regelbundet i
enlighet med tillverkarens serviceschema. Fyll
på vid behov om inget annat anges.
Om någon nivå har sjunkit märkbart bör du
låta motsvarande system kontrolleras av en
PEUGEOT-verkstad eller en annan kvalificerad
verkstad.
Vätskan måste motsvara tillverkarens
rekommendationer och fordonets motor.
Vid ingrepp under motorhuven bör du
vara försiktig eftersom vissa delar av
motorn kan vara ytterst varma (risk för
brännskada) och kylfläkten kan starta när
som helst (även med tändningen frånslagen).
Spillolja m.m.
Låt aldrig spillolja eller andra vätskor
vara i långvarig kontakt med huden.
Dessa vätskor är ofta skadliga för hälsan eller
mycket frätande.
Häll aldrig ut spillolja eller broms-,
kopplings- eller kylarvätska i avlopp
eller på marken.
Töm gammal olja i en av för det ändamålet
avsedda behållarna som du hittar hos
en PEUGEOT-verkstad eller en annan
kvalificerad verkstad.
Motorolja
Nivån kontrolleras när motorn varit
avstängd i minst 30 minuter och bilen
befinner sig på platt mark, antingen med
oljenivåindikatorn på instrumentpanelen när
tändningen är påslagen (för fordon utrustade
med elmätare) eller med användning av
mätstickan.
Det är normalt att fylla på olja mellan
två servicetillfällen (eller oljebyten). Vi
rekommenderar att du kontrollerar nivån och
fyller på vid behov efter var 5
000:e km.
För att bibehålla tillförlitligheten i motor
och avgasrening ska aldrig tillsatser
användas i motoroljan.

190
Praktisk information

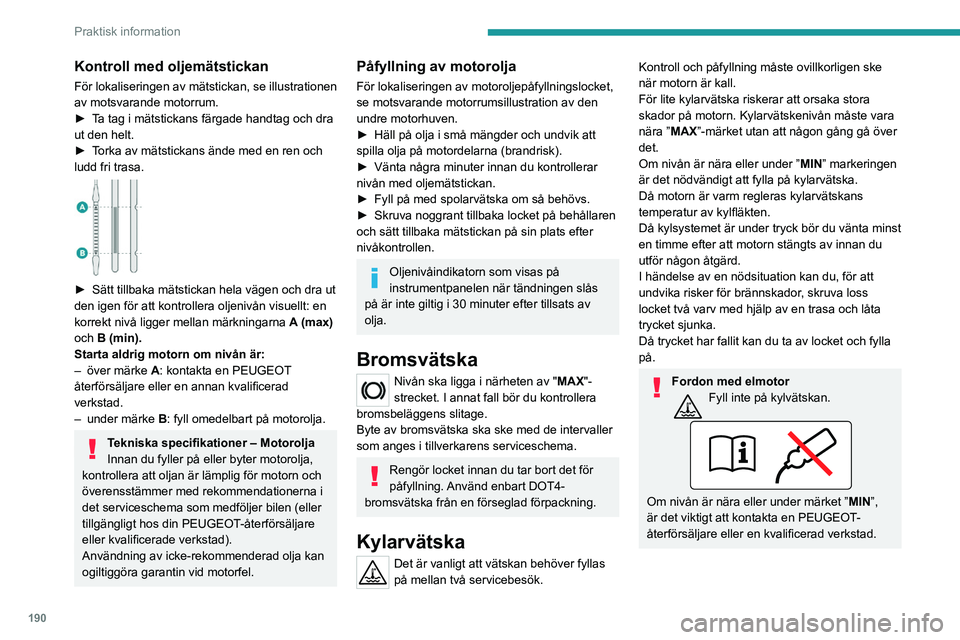

Kontroll med oljemätstickan
För lokaliseringen av mätstickan, se illustrationen
av motsvarande motorrum.
►
T
a tag i mätstickans färgade handtag och dra
ut den helt.
►

T
orka av mätstickans ände med en ren och
ludd fri trasa.


► Sätt tillbaka mätstickan hela vägen och dra ut
den igen för att kontrollera oljenivån visuellt: en
korrekt nivå ligger mellan märkningarna A
(max)
och B (min).
Starta aldrig motorn om nivån är:
–

över märke
A: kontakta en PEUGEOT
återförsäljare eller en annan kvalificerad
verkstad.
–

under märke

B
: fyll omedelbart på motorolja.
Tekniska specifikationer – Motorolja
Innan du fyller på eller byter motorolja,
kontrollera att oljan är lämplig för motorn och
överensstämmer med rekommendationerna i
det serviceschema som medföljer bilen (eller
tillgängligt hos din PEUGEOT-återförsäljare
eller kvalificerade verkstad).
Användning av icke-rekommenderad olja kan
ogiltiggöra garantin vid motorfel.
Påfyllning av motorolja
För lokaliseringen av motoroljepåfyllningslocket,
se motsvarande motorrumsillustration av den
undre motorhuven.
►

Häll på olja i små mängder och undvik att
spilla olja på motordelarna (brandrisk).
►


Vänta några minuter innan du kontrollerar
nivån med oljemätstickan.
►


Fyll på med spolarvätska om så behövs.
►


Skruva noggrant tillbaka locket på behållaren
och sätt tillbaka mätstickan på sin plats efter
nivåkontrollen.
Oljenivåindikatorn som visas på
instrumentpanelen när tändningen slås
på är inte giltig i 30 minuter efter tillsats av
olja.
Bromsvätska
Nivån ska ligga i närheten av "MAX"-
strecket. I annat fall bör du kontrollera
bromsbeläggens slitage.
Byte av bromsvätska ska ske med de intervaller
som anges i tillverkarens serviceschema.
Rengör locket innan du tar bort det för
påfyllning. Använd enbart DOT4-
bromsvätska från en förseglad förpackning.
Kylarvätska
Det är vanligt att vätskan behöver fyllas
på mellan två servicebesök.
Kontroll och påfyllning måste ovillkorligen ske
när motorn är kall.
För lite kylarvätska riskerar att orsaka stora
skador på motorn. Kylarvätskenivån måste vara
nära ”MAX”-märket utan att någon gång gå över
det.
Om nivån är nära eller under ” MIN” markeringen
är det nödvändigt att fylla på kylarvätska.
Då motorn är varm regleras kylarvätskans
temperatur av kylfläkten.
Då kylsystemet är under tryck bör du vänta minst
en timme efter att motorn stängts av innan du
utför någon åtgärd.
I händelse av en nödsituation kan du, för att
undvika risker för brännskador, skruva loss
locket två varv med hjälp av en trasa och låta
trycket sjunka.
Då trycket har fallit kan du ta av locket och fylla
på.
Fordon med elmotorFyll inte på kylvätskan.
Om nivån är nära eller under märket ” MIN”,
är det viktigt att kontakta en PEUGEOT-
återförsäljare eller en kvalificerad verkstad.
