175
Praktisk information

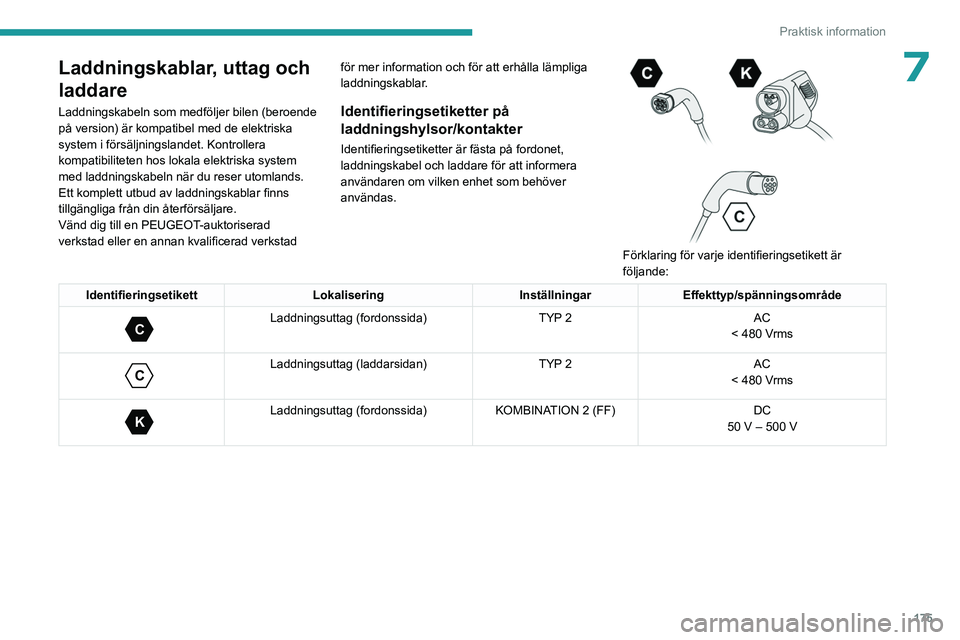

7Laddningskablar, uttag och
laddare
Laddningskabeln som medföljer bilen (beroende
på version) är kompatibel med de elektriska
system i försäljningslandet. Kontrollera
kompatibiliteten hos lokala elektriska system
med laddningskabeln när du reser utomlands.
Ett komplett utbud av laddningskablar finns
tillgängliga från din återförsäljare.
Vänd dig till en PEUGEOT-auktoriserad
verkstad eller en annan kvalificerad verkstad för mer information och för att erhålla lämpliga
laddningskablar.Identifieringsetiketter på
laddningshylsor/kontakter
Identifieringsetiketter är fästa på fordonet,
laddningskabel och laddare för att informera
användaren om vilken enhet som behöver
användas.




Förklaring för varje identifieringsetikett är
följande:
Identifieringsetikett LokaliseringInställningarEffekttyp/spänningsområde
C
Laddningsuttag (fordonssida) TYP 2AC
< 480 Vrms

C
Laddningsuttag (laddarsidan) TYP 2AC
< 480 Vrms

K
Laddningsuttag (fordonssida) KOMBINATION 2 (FF) DC
50 V – 500 V

176
Praktisk information
Standardladdning, mode 2
Vägguttag
(standardladdning – växelström (AC))


Läge 2 med en standardhylsa: 8 A maximal laddningsström.


Läge 2 med en Green’Up-hylsa: 16 A maximal laddningsström.
Om du vill ha den här typen av hylsa
installerad ska du ringa en professionell installatör.
Specifik kabel för laddning vid hemmet - mode 2 (AC)


Identifikationsetikett C på laddningsuttaget (fordonssidan).
Specifik kabel för laddning vid
hemmet - (mode 2)
Skada inte kabeln.
Vid skada ska du inte använda kabeln och
kontakta en PEUGEOT-auktoriserad verkstad
eller annan kvalificerad verkstad för att
ersätta den.
Styrbox (läge 2)


POWER
Grönt: elektrisk anslutning etablerad;
laddning kan börja.
CHARGE
Grönt blinkande sken: laddning pågår
eller temperaturförkonditionering aktiverad.
Grönt fast sken: laddningen är klar.
FAULT
Röd: fel; laddning tillåts inte eller måste
stoppas omedelbart. Kontrollera att allt är korrekt
anslutet och att elsystemet inte är trasigt.
Om kontrollampan inte slocknar ska du kontakta
en PEUGEOT-auktoriserad verkstad eller en
annan kvalificerad verkstad.
När laddkabeln sitter i ett vägguttag lyser alla
kontrollamporna upp för en kort stund.
Om inga kontrollampor tänds bör du kontrollera
vägguttagets strömbrytare:
–

Om strömbrytaren har utlösts, kontakta en
behörig elektriker för att kontrollera att det

177
Praktisk information
7elektriska systemet är kompatibelt och/eller för
att utföra eventuella reparationer.
–
Om strömbrytaren inte har utlösts, sluta att
använda laddningskabeln och vända dig till en
PEUGEOT

-auktoriserad verkstad eller en annan
kvalificerad verkstad.
Kontrollenhetens etikett
– rekommendationer
Se instruktionsboken före användning.
1. Felaktig användning av denna
laddningskabel kan leda till brand,
egendomsskada och allvarlig skada eller
dödsfall genom elstötar!
2. Använd alltid en korrekt jordad elhylsa,
skyddad av en 30 mA-jordfelsbrytare.
3. Använd alltid en elhylsa som skyddas
av en strömbrytare som är lämplig för
strömkretsens nuvarande strömstyrka. 4.
Styrenhetens vikt får inte bäras av elhylsan,
kontakten och kablarna.
5. Använd aldrig denna laddningskabel om den
är defekt eller skadad på något vis.
6. Försök aldrig laga eller öppna denna
laddningskabel. Den innehåller inga
reparerbara delar – ersätt laddningskabeln
om den är skadad.
7. Sänk aldrig ner laddningskabeln i vatten.
8. Använd aldrig denna laddningskabel med
en förlängningssladd, ett flerkontaktshylsa,
en konverteringsadapter eller i en skadad
elhylsa.
9. Dra inte ur kontakten från väggen för att
stoppa laddningen.
10. Stoppa omedelbart laddningen genom
låsning och upplåsning av bilen med
fjärrkontrollsnyckeln om laddkabeln eller
vägghylsan känns mycket varm vid beröring.
11 . Denna laddningskabel innehåller
komponenter som kan orsaka elektriska
ljusbågar eller gnistor. Skydda mot
brandfarliga vätskor. 12.
Använd enbart denna kabel med
PEUGEOT-bilar.
13. Koppla aldrig in kabeln i vägghylsan (eller
koppla ur den) med våta händer.
14. Tvinga inte fram kontakten om denna är låst
inuti bilen.
Kontrollenhetens etikett –
kontrollampornas status
Kontrollampans
status
Av


På

Blinkar

POWER CHARGE FAULT SymbolBeskrivning

Inte ansluten till strömförsörjningen eller strömmen
är inte tillgänglig från infrastrukturen.


(grön)


(grön)


(röd)


Kontrollenheten utför för närvarande ett självtest.

178
Praktisk information

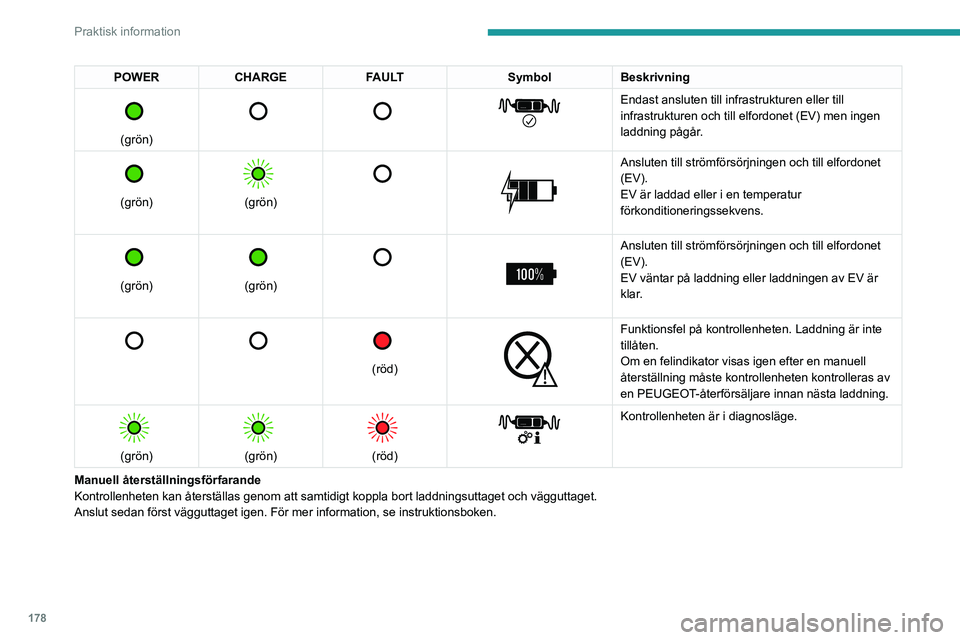

POWERCHARGE FAULT SymbolBeskrivning

(grön)


Endast ansluten till infrastrukturen eller till
infrastrukturen och till elfordonet (EV) men ingen
laddning pågår.


(grön)


(grön)



Ansluten till strömförsörjningen och till elfordonet
(EV).
EV är laddad eller i en temperatur
förkonditioneringssekvens.


(grön)


(grön)



Ansluten till strömförsörjningen och till elfordonet
(EV).
EV väntar på laddning eller laddningen av EV är
klar.


(röd)


Funktionsfel på kontrollenheten. Laddning är inte
tillåten.
Om en felindikator visas igen efter en manuell
återställning måste kontrollenheten kontrolleras av
en PEUGEOT-återförsäljare innan nästa laddning.


(grön)


(grön)


(röd)


Kontrollenheten är i diagnosläge.
Manuell återställningsförfarande
Kontrollenheten kan återställas genom att samtidigt koppla bort la\
ddningsuttaget och vägguttaget.
Anslut sedan först vägguttaget igen. För mer information, se in\
struktionsboken.

179
Praktisk information

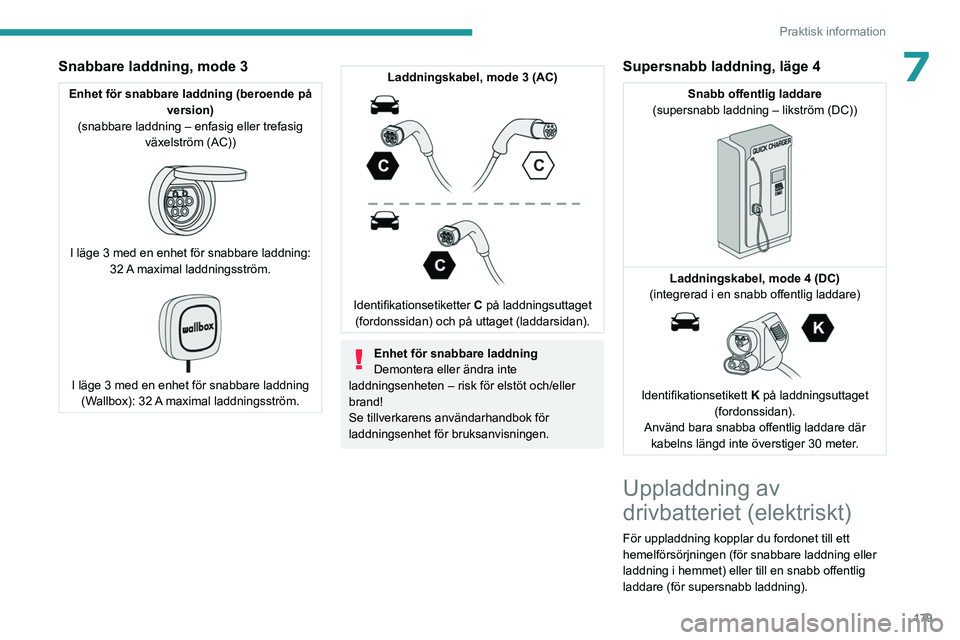

7Snabbare laddning, mode 3
Enhet för snabbare laddning (beroende på version)
(snabbare laddning – enfasig eller trefasig växelström (AC))


I läge 3 med en enhet för snabbare laddning: 32 A maximal laddningsström.


I läge 3 med en enhet för snabbare laddning (Wallbox): 32 A maximal laddningsström.
Laddningskabel, mode 3 (AC)

Identifikationsetiketter C på laddningsuttaget
(fordonssidan) och på uttaget (laddarsidan).
Enhet för snabbare laddning
Demontera eller ändra inte
laddningsenheten – risk för elstöt och/eller
brand!
Se tillverkarens användarhandbok för
laddningsenhet för bruksanvisningen.
Supersnabb laddning, läge 4
Snabb offentlig laddare
(supersnabb laddning – likström (DC))


Laddningskabel, mode 4 (DC)
(integrerad i en snabb offentlig laddare)


Identifikationsetikett K på laddningsuttaget (fordonssidan).
Använd bara snabba offentlig laddare där kabelns längd inte överstiger 30 meter.
Uppladdning av
drivbatteriet (elektriskt)
För uppladdning kopplar du fordonet till ett
hemelförsörjningen (för snabbare laddning eller
laddning i hemmet) eller till en snabb offentlig
laddare (för supersnabb laddning).

180
Praktisk information

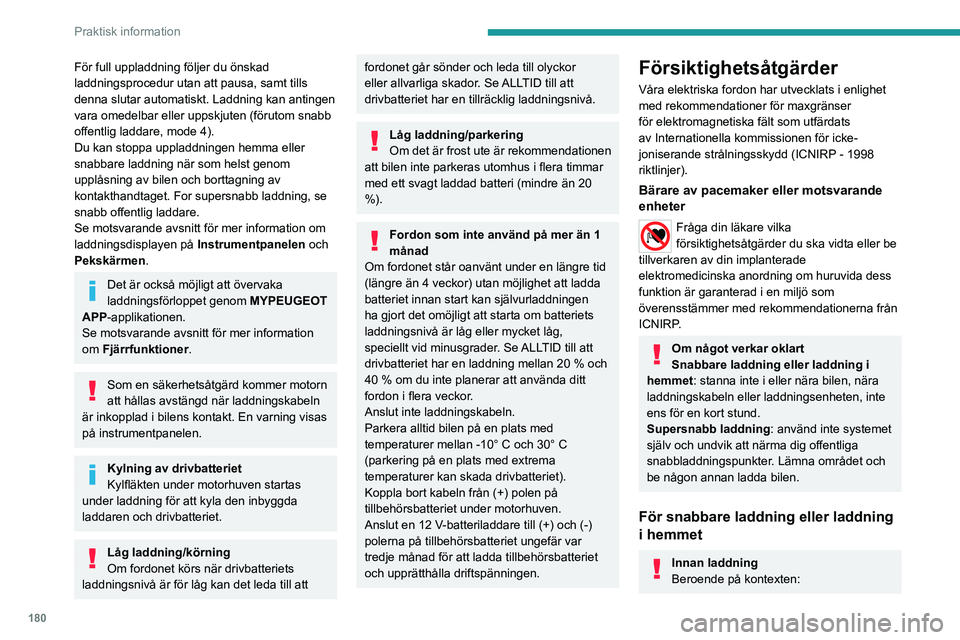

För full uppladdning följer du önskad
laddningsprocedur utan att pausa, samt tills
denna slutar automatiskt. Laddning kan antingen
vara omedelbar eller uppskjuten (förutom snabb
offentlig laddare, mode 4).
Du kan stoppa uppladdningen hemma eller
snabbare laddning när som helst genom
upplåsning av bilen och borttagning av
kontakthandtaget. For supersnabb laddning, se
snabb offentlig laddare.
Se motsvarande avsnitt för mer information om
laddningsdisplayen på Instrumentpanelen och
Pekskärmen .
Det är också möjligt att övervaka
laddningsförloppet genom MYPEUGEOT
APP-applikationen.
Se motsvarande avsnitt för mer information
om Fjärrfunktioner.
Som en säkerhetsåtgärd kommer motorn
att hållas avstängd när laddningskabeln
är inkopplad i bilens kontakt. En varning visas
på instrumentpanelen.
Kylning av drivbatteriet
Kylfläkten under motorhuven startas
under laddning för att kyla den inbyggda
laddaren och drivbatteriet.
Låg laddning/körning
Om fordonet körs när drivbatteriets
laddningsnivå är för låg kan det leda till att
fordonet går sönder och leda till olyckor
eller allvarliga skador. Se ALLTID till att
drivbatteriet har en tillräcklig laddningsnivå.
Låg laddning/parkering
Om det är frost ute är rekommendationen
att bilen inte parkeras utomhus i flera timmar
med ett svagt laddad batteri (mindre än 20
%).
Fordon som inte använd på mer än 1
månad
Om fordonet står oanvänt under en längre tid
(längre än 4 veckor) utan möjlighet att ladda
batteriet innan start kan självurladdningen
ha gjort det omöjligt att starta om batteriets
laddningsnivå är låg eller mycket låg,
speciellt vid minusgrader. Se ALLTID till att
drivbatteriet har en laddning mellan 20 % och
40 % om du inte planerar att använda ditt
fordon i flera veckor.
Anslut inte laddningskabeln.
Parkera alltid bilen på en plats med
temperaturer mellan -10° C och 30° C
(parkering på en plats med extrema
temperaturer kan skada drivbatteriet).
Koppla bort kabeln från (+) polen på
tillbehörsbatteriet under motorhuven.
Anslut en 12 V-batteriladdare till (+) och (-)
polerna på tillbehörsbatteriet ungefär var
tredje månad för att ladda tillbehörsbatteriet
och upprätthålla driftspänningen.
Försiktighetsåtgärder
Våra elektriska fordon har utvecklats i enlighet
med rekommendationer för maxgränser
för elektromagnetiska fält som utfärdats
av Internationella kommissionen för icke-
joniserande strålningsskydd (ICNIRP - 1998
riktlinjer).
Bärare av pacemaker eller motsvarande
enheter
Fråga din läkare vilka
försiktighetsåtgärder du ska vidta eller be
tillverkaren av din implanterade
elektromedicinska anordning om huruvida dess
funktion är garanterad i en miljö som
överensstämmer med rekommendationerna från
ICNIRP.
Om något verkar oklart
Snabbare laddning eller laddning i
hemmet: stanna inte i eller nära bilen, nära
laddningskabeln eller laddningsenheten, inte
ens för en kort stund.
Supersnabb laddning : använd inte systemet
själv och undvik att närma dig offentliga
snabbladdningspunkter. Lämna området och
be någon annan ladda bilen.
För snabbare laddning eller laddning
i hemmet
Innan laddning
Beroende på kontexten:

181
Praktisk information

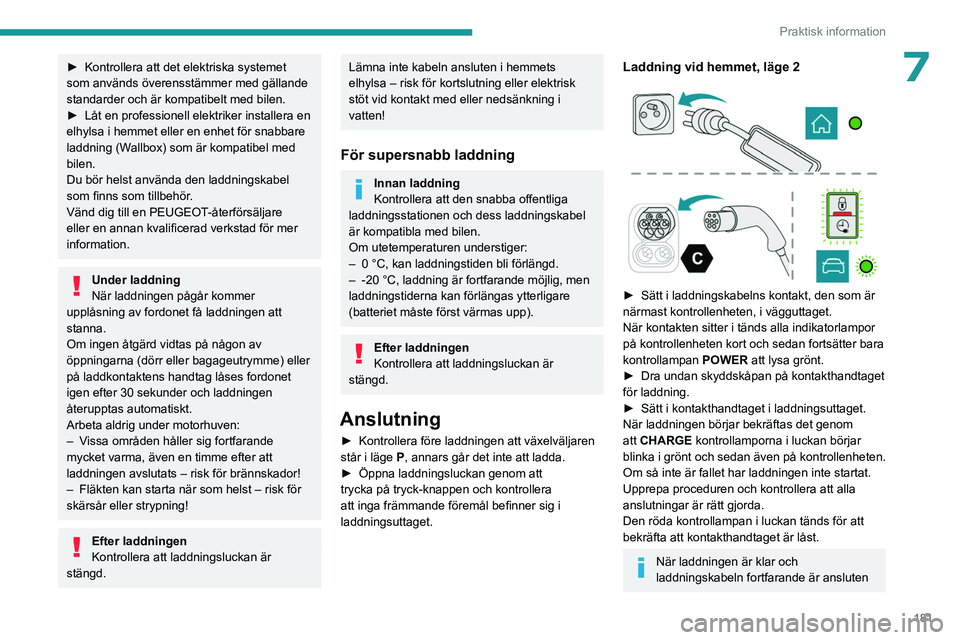

7► Kontrollera att det elektriska systemet
som används överensstämmer med gällande
standarder och är kompatibelt med bilen.
►

Låt en professionell elektriker installera en
elhylsa i hemmet eller en enhet för snabbare
laddning (W

allbox) som är kompatibel med
bilen.
Du bör helst använda den laddningskabel
som finns som tillbehör.
Vänd dig till en PEUGEOT-återförsäljare
eller en annan kvalificerad verkstad för mer
information.
Under laddning
När laddningen pågår kommer
upplåsning av fordonet få laddningen att
stanna.
Om ingen åtgärd vidtas på någon av
öppningarna (dörr eller bagageutrymme) eller
på laddkontaktens handtag låses fordonet
igen efter 30 sekunder och laddningen
återupptas automatiskt.
Arbeta aldrig under motorhuven:
–

V

issa områden håller sig fortfarande
mycket varma, även en timme efter att
laddningen avslutats – risk för brännskador!
–

Fläkten kan starta när som helst – risk för
skärsår eller strypning!
Efter laddningen
Kontrollera att laddningsluckan är
stängd.
Lämna inte kabeln ansluten i hemmets
elhylsa – risk för kortslutning eller elektrisk
stöt vid kontakt med eller nedsänkning i
vatten!
För supersnabb laddning
Innan laddning
Kontrollera att den snabba offentliga
laddningsstationen och dess laddningskabel
är kompatibla med bilen.
Om utetemperaturen understiger:
–

0 °C, kan laddningstiden bli förlängd.
–


-20 °C, laddning är fortfarande möjlig, men
laddningstiderna kan förlängas ytterligare
(batteriet måste först värmas upp).
Efter laddningen
Kontrollera att laddningsluckan är
stängd.
Anslutning
► Kontrollera före laddningen att växelväljaren
står i läge P, annars går det inte att ladda.
►

Öppna laddningsluckan genom att
trycka på tryck-knappen och kontrollera
att inga främmande föremål befinner sig i
laddningsuttaget.
Laddning vid hemmet, läge 2



► Sätt i laddningskabelns kontakt, den som är
närmast kontrollenheten, i vägguttaget.
När kontakten
sitter i tänds alla indikatorlampor
på kontrollenheten kort och sedan fortsätter bara
kontrollampan POWER att lysa grönt.
►

Dra undan skyddskåpan på kontakthandtaget
för laddning.
►


Sätt i kontakthandtaget i laddningsuttaget.
När laddningen börjar bekräftas det genom
att

CHARGE kontrollamporna i luckan börjar
blinka i grönt och sedan även på kontrollenheten.
Om så inte är fallet har laddningen inte startat.
Upprepa proceduren och kontrollera att alla
anslutningar är rätt gjorda.
Den röda kontrollampan i luckan tänds för att
bekräfta att kontakthandtaget är låst.
När laddningen är klar och
laddningskabeln fortfarande är ansluten

182
Praktisk information
visas laddningsnivån på instrumentpanelen i
cirka 20 sekunder när du öppnar förardörren.
Snabbare laddning, mode 3

► Följ användarinstruktionerna för att använda
enheten för snabbare laddning (W allbox).
►

Dra undan skyddskåpan på kontakthandtaget
för laddning.
►


Sätt i kontakthandtaget i laddningsuttaget.
Laddstart bekräftas med att
laddningskontrollampan i luckan blinkar grönt.
Om så inte är fallet har laddningen inte startat.
Upprepa proceduren och kontrollera att
anslutningen har upprättats korrekt.
Den röda kontrollampan i luckan tänds för att
bekräfta att kontakthandtaget är låst.
Supersnabb laddning, läge 4

► Ta bort skyddskåpan från den undre delen av
kontaktdonet, beroende på version. ►

Följ bruksanvisningen för den
snabba offentliga laddaren och anslut
snabbladdningskabeln
från den snabba offentliga
laddaren till fordonets kontakt.
När laddningen börjar bekräftas det genom att
kontrollamporna i luckan börjar blinka i grönt.
Om så inte är fallet har laddningen inte
börjat. Gör om proceduren och kontrollera att
anslutningen är ordentligt kopplad.
Den röda kontrollampan i luckan tänds för att
bekräfta att kontakthandtaget är låst.
Uppskjuten laddning
Inställningar
Vid en PEUGEOT återförsäljare or
kvalificerade verkstad, med pekskärm
BLUETOOTH-ljudsystem
Som standard är starttiden för uppskjuten
laddningen inställd till midnatt (fordonstid).
Du kan ändra starttiden för uppskjuten laddning.
Uppsök en PEUGEOT-verkstad eller en annan
kvalificerad verkstad.
På en smartphone eller surfplatta
Du kan när som helst programmera
uppskjuten laddning via MYPEUGEOT
APP-applikationen.
Se motsvarande avsnitt för mer information om
Fjärrfunktioner.
I bilen med PEUGEOT Connect Nav
► På Energi-pekskärmsmenyn väljer du
sidan Laddning .
► Ställ in laddningens starttid.
► T ryck på OK.
Inställningen sparas i systemet.
Aktivering
Uppskjuten laddning är endast möjlig
med mode 2 och 3.
►

Anslut bilen till önskad laddningsutrustning
efter programmering av uppskjuten laddning.


► Tryck på den här knappen i luckan inom en
minut för att aktivera systemet (bekräftas av
kontrollampan för laddning som tänds i blått).
►

Lås bilen.
Urkoppling

Innan du kopplar ur kontakthandtaget från
laddningsuttaget:
►
Om
bilen är olåst, låser du bilen och låser
sedan upp den igen .
