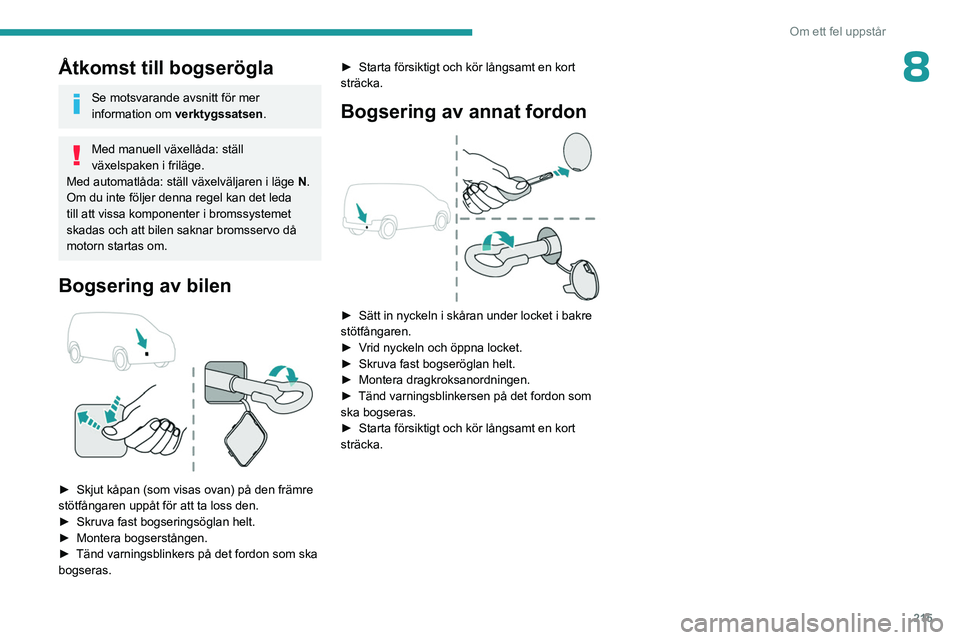

215
Om ett fel uppstår
8Åtkomst till bogserögla
Se motsvarande avsnitt för mer
information om verktygssatsen .
Med manuell växellåda: ställ
växelspaken i friläge.
Med automatlåda: ställ växelväljaren i läge N.
Om du inte följer denna regel kan det leda
till att vissa komponenter i bromssystemet
skadas och att bilen saknar bromsservo då
motorn startas om.
Bogsering av bilen

► Skjut kåpan (som visas ovan) på den främre
stötfångaren uppåt för att ta loss den.
►

Skruva fast bogseringsöglan helt.
►


Montera bogserstången.
►


Tänd varningsblinkers på det fordon som ska
bogseras. ►


Starta försiktigt och kör långsamt en kort
sträcka.
Bogsering av annat fordon

► Sätt in nyckeln i skåran under locket i bakre
stötfångaren.
►

V
rid nyckeln och öppna locket.
►

Skruva fast bogseröglan helt.
►


Montera dragkroksanordningen.
►


Tänd varningsblinkersen på det fordon som
ska bogseras.
►


Starta försiktigt och kör långsamt en kort
sträcka.

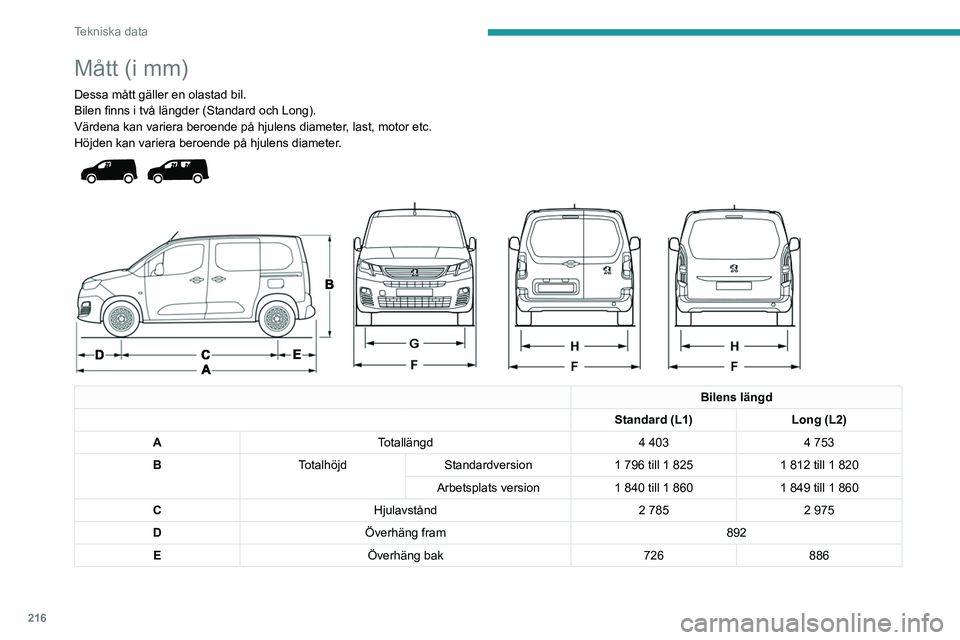

216
Tekniska data
Mått (i mm)
Dessa mått gäller en olastad bil.
Bilen finns i två längder (Standard och Long).
Värdena kan variera beroende på hjulens diameter, last, motor etc.
Höjden kan variera beroende på hjulens diameter.




Bilens längd
Standard (L1) Long (L2)
A Totallängd 4 4034 753
B TotalhöjdStandardversion 1 796 till 1 8251 812 till 1 820
Arbetsplats version 1 840 till 1 8601 849 till 1 860
C Hjulavstånd 2 7852 975
D Överhäng fram 892
E Överhäng bak 726886

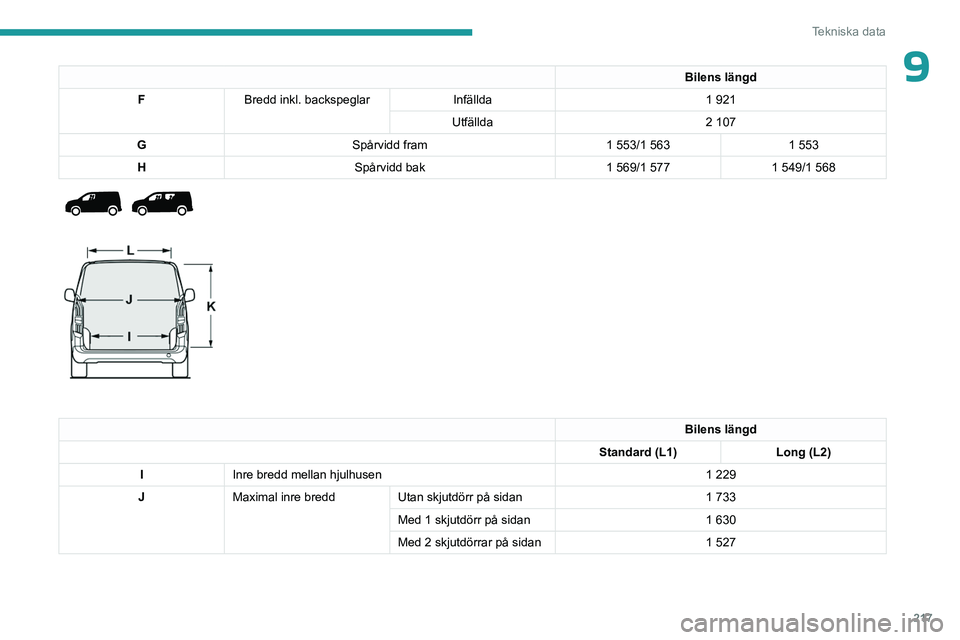

217
Tekniska data
9Bilens längd
F Bredd inkl. backspeglar Infällda 1 921
Utfällda 2 107
G Spårvidd fram 1 553/1 5631 553
H Spårvidd bak 1 569/1 5771 549/1 568




Bilens längd
Standard (L1) Long (L2)
I Inre bredd mellan hjulhusen 1 229
J Maximal inre bredd Utan skjutdörr på sidan 1 733
Med 1 skjutdörr på sidan 1 630
Med 2 skjutdörrar på sidan 1 527

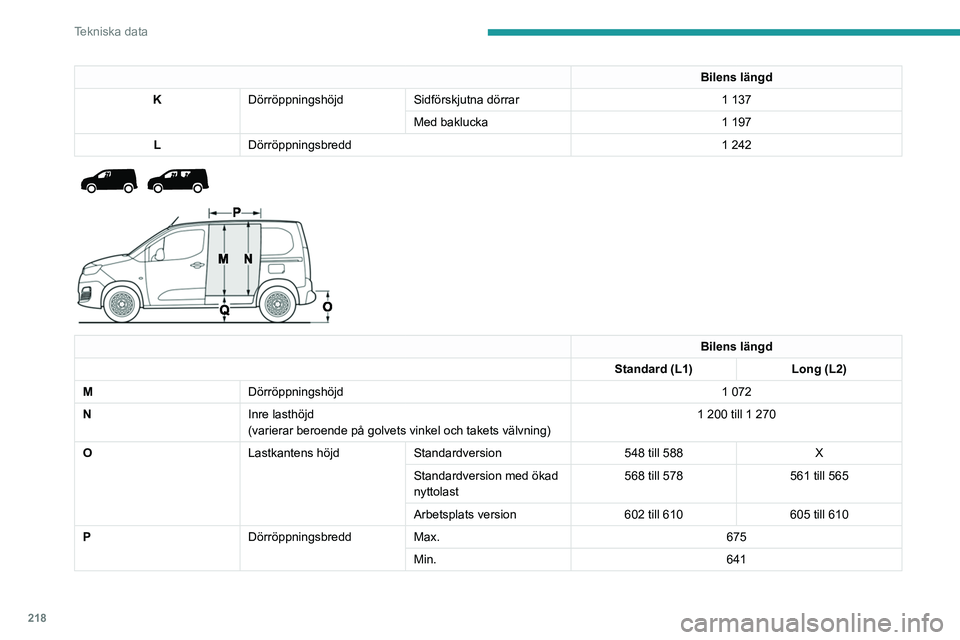

218
Tekniska data
Bilens längd
K Dörröppningshöjd Sidförskjutna dörrar 1 137
Med baklucka 1 197
L Dörröppningsbredd 1
242




Bilens längd
Standard (L1) Long (L2)
M Dörröppningshöjd 1 072
N Inre lasthöjd
(varierar beroende på golvets vinkel och takets välvning) 1 200 till 1 270
O Lastkantens höjdStandardversion 548 till 588X
Standardversion med ökad
nyttolast 568 till 578
561 till 565
Arbetsplats version 602 till 610605 till 610
P DörröppningsbreddMax. 675
Min. 641

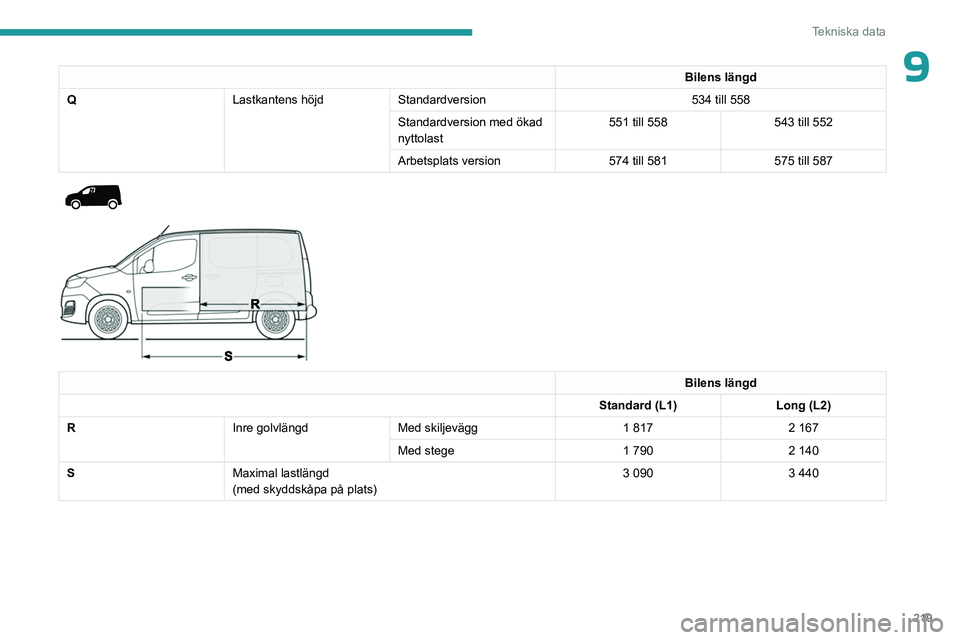

219
Tekniska data
9Bilens längd
Q Lastkantens höjdStandardversion 534 till 558
Standardversion med ökad
nyttolast 551 till 558
543 till 552
Arbetsplats version 574 till 581575 till 587




Bilens längd
Standard (L1) Long (L2)
R Inre golvlängdMed skiljevägg 1 8172 167
Med stege 1 7902 140
S Maximal lastlängd
(med skyddskåpa på plats) 3 090
3
440

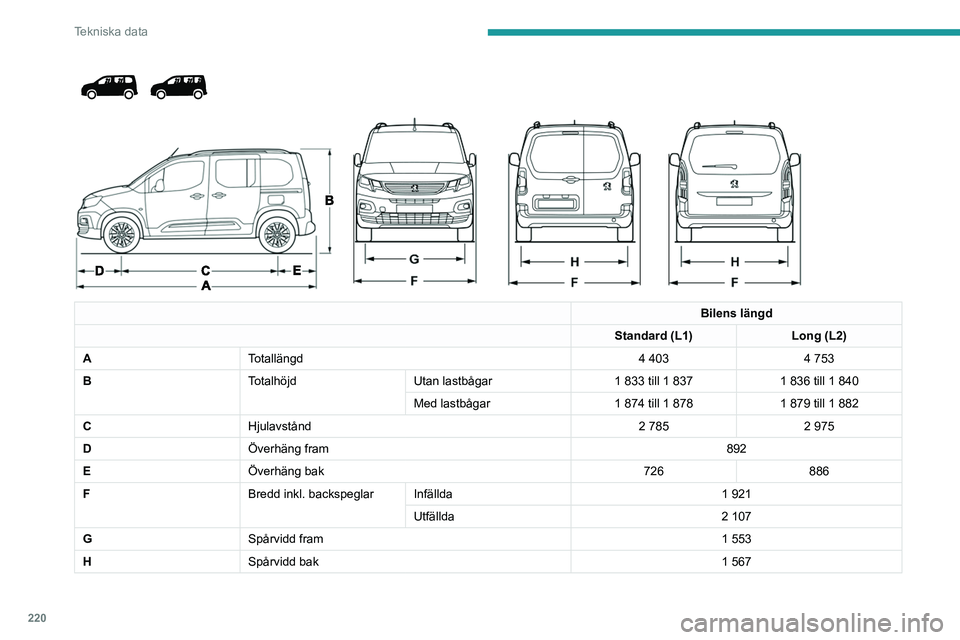

220
Tekniska data




Bilens längd
Standard (L1) Long (L2)
A Totallängd 4 4034 753
B TotalhöjdUtan lastbågar 1 833 till 1 8371 836 till 1 840
Med lastbågar 1 874 till 1 8781 879 till 1 882
C Hjulavstånd 2 7852 975
D Överhäng fram 892
E Överhäng bak 726886
F Bredd inkl. backspeglar Infällda 1 921
Utfällda 2 107
G Spårvidd fram 1 553
H Spårvidd bak 1 567

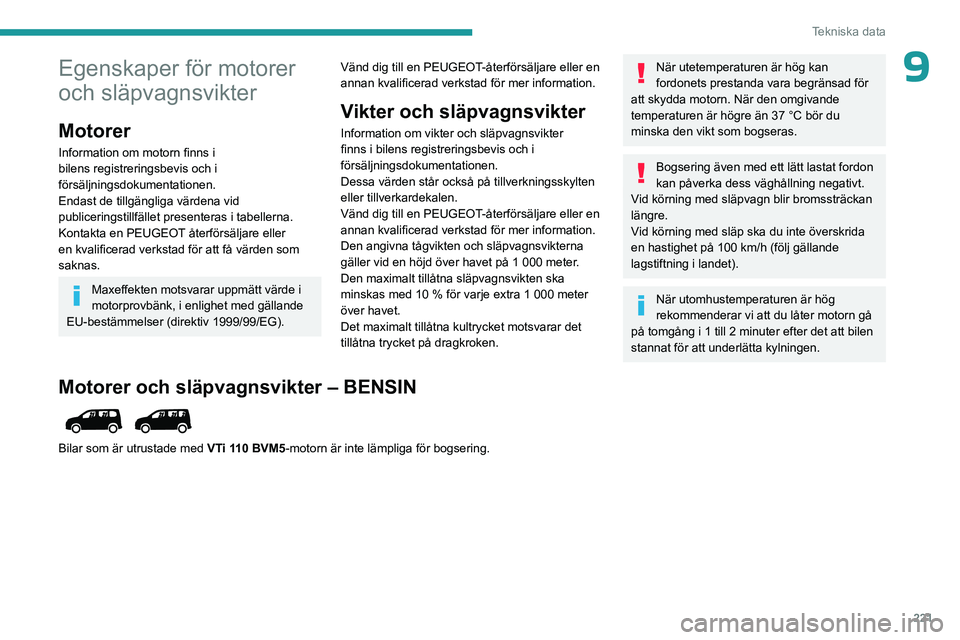

221
Tekniska data
9Egenskaper för motorer
och släpvagnsvikter
Motorer
Information om motorn finns i
bilens registreringsbevis och i
försäljningsdokumentationen.
Endast de tillgängliga värdena vid
publiceringstillfället presenteras i tabellerna.
Kontakta en PEUGEOT återförsäljare eller
en kvalificerad verkstad för att få värden som
saknas.
Maxeffekten motsvarar uppmätt värde i
motorprovbänk, i enlighet med gällande
EU-bestämmelser (direktiv 1999/99/EG). Vänd dig till en PEUGEOT-återförsäljare eller en
annan kvalificerad verkstad för mer information.
Vikter och släpvagnsvikter
Information om vikter och släpvagnsvikter
finns i bilens registreringsbevis och i
försäljningsdokumentationen.
Dessa värden står också på tillverkningsskylten
eller tillverkardekalen.
Vänd dig till en PEUGEOT-återförsäljare eller en
annan kvalificerad verkstad för mer information.
Den angivna tågvikten och släpvagnsvikterna
gäller vid en höjd över havet på 1 000 meter.
Den maximalt tillåtna släpvagnsvikten ska
minskas med 10 % för varje extra 1
000 meter
över havet.
Det maximalt tillåtna kultrycket motsvarar det
tillåtna trycket på dragkroken.
När utetemperaturen är hög kan
fordonets prestanda vara begränsad för
att skydda motorn. När den omgivande
temperaturen är högre än 37 °C bör du
minska den vikt som bogseras.
Bogsering även med ett lätt lastat fordon
kan påverka dess väghållning negativt.
Vid körning med släpvagn blir bromssträckan
längre.
Vid körning med släp ska du inte överskrida
en hastighet på 100 km/h (följ gällande
lagstiftning i landet).
När utomhustemperaturen är hög
rekommenderar vi att du låter motorn gå
på tomgång i 1 till 2 minuter efter det att bilen
stannat för att underlätta kylningen.
Motorer och släpvagnsvikter – BENSIN

Bilar som är utrustade med VTi 110 BVM5-motorn är inte lämpliga för bogsering.

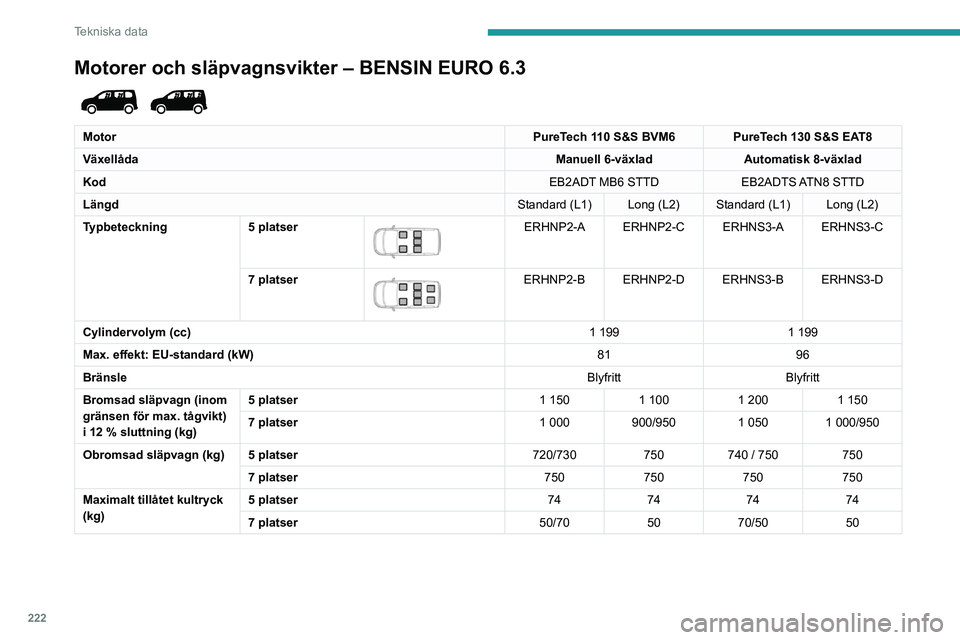

222
Tekniska data
Motorer och släpvagnsvikter – BENSIN EURO 6.3

MotorPureTech 110 S&S BVM6 PureTech 130 S&S EAT8
Växellåda Manuell 6-växladAutomatisk 8-växlad
Kod EB2ADT MB6 STTDEB2ADTS ATN8 STTD
Längd Standard (L1) Long (L2) Standard (L1) Long (L2)
Typbeteckning 5 platser


ERHNP2-A ERHNP2-C ERHNS3-A ERHNS3-C
7 platser


ERHNP2-B ERHNP2-D ERHNS3-B ERHNS3-D
Cylindervolym (cc) 1 1991 199
Max. effekt: EU-standard (kW) 8196
Bränsle BlyfrittBlyfritt
Bromsad släpvagn (inom
gränsen för max. tågvikt)
i 12 % sluttning (kg) 5 platser
1 1501 1001 2001 150
7 platser 1 000900/950 1 050 1 000/950
Obromsad släpvagn (kg) 5 platser 720/730750740 / 750 750
7 platser 750750750750
Maximalt tillåtet kultryck
(kg) 5 platser
74747474
7 platser 50/705070/50 50
