2022 PEUGEOT PARTNER Bruksanvisningar (in Swedish)

63
Ergonomi och komfort
3Lastnät för hög last



Detta nät, hakat på de övre fästena och nedre
ringar eller öglor, möjliggör användning av hela
lastvolymen upp till taket:
–
Bakom de främre sätena (1:a raden) när
baksätena är nedfällda.
–


Bakom de bakre sätena (2:a raden).
Då nätet placeras, kontrollera att
bältenas spännen syns från
bagageutrymmet. Detta underlättar
hanteringen då de ska lossas eller spännas.
Fäll ihop eller ta bort insynsskyddet
(beroende på version).
Installation bakom rad 1

► Öppna skyddet på de övre fästena 1 .
► Rulla ut lastnätet för hög last.
►

Placera ena änden på lastnätets metallstång
i motsvarande övre fäste

1 och gör sedan på
samma sätt med den andra änden.
►

Dra ut remmarna så mycket som möjligt.

► Linda varje rem runt stång 3 som finns
under framsätets sittdyna (rad 1) och fäst sedan
karbinhakarna i ringen på motsvarande rem.
► Fäll ned baksätena.
► Spänn åt remmarna utan att fälla upp
bänksätet.
►

Kontrollera att lastnätet är stadigt fäst och väl
åtspänt.
Installation bakom rad 2

► Fäll ihop eller ta bort insynsskyddet.
► Öppna skyddet på de övre fästena 2
.
►

Rulla ut lastnätet för hög last.
►


Placera ena änden på lastnätets metallstång
i motsvarande övre fäste

2 och gör sedan på
samma sätt med den andra änden.
►

Fäst kroken på var och en av nätets remmar i
motsvarande lastring 4

(placerad på golvet).
►

Spänn åt remmarna.
►


Kontrollera att lastnätet är stadigt fäst och väl
åtspänt.
Använd aldrig ISOFIX-ringen, som är för att fästa remfästpunkten till en bilbarnstol
med övre rem (Top Tether).

64
Ergonomi och komfort
Tvåläges insynsskydd
(avtagbart)
Standard
Standard


Insynsskyddet kan installeras i två lägen: högt
och lågt.
Det består av två delar som är hopvikbara.
►
För att vika det från bagageutrymmet, ta tag
i det och vik det tillbaka över sig själv upp till
baksätena. När insynsskyddet är i det låga läget
kan du stuva undan det hoplagt genom att skjuta
det mot baksätenas ryggstöd.
► Om du vill rulla ut det från bagageutrymmet,
ta tag i den och vik upp det till bagageutrymmets
stolpar
.
Maximal tillåten vikt på insynsskyddets
hylla är 25 kg.
Insynsskydd
Long
Long
Monteras bakom andra sätesraden vid
konfigurationen med 5 säten och med sätena i
tredje sätesraden hopvikta.
Förvaras bakom sätena i tredje sätesraden vid
konfigurationen med 7 säten.
Vid häftig inbromsning kan föremål som
ligger på insynsskyddet slungas fram
som projektiler.
Installation

► Placera insynsskyddets vänster och höger
ände i spåren A
.
►

Rulla ut insynsskyddet fram till
bagagerumsstolparna.
►


För in insynsskyddets styrningar i skenorna i
stolparna B

.


► Beroende på version går det att komma åt
bagageutrymmet genom att öppna bakluckans
bakruta och fästa insynsskyddets styrningar på
C
-stolparnas skenor.

65
Ergonomi och komfort
3

► Insynsskyddet kan förvaras bakom rad 2
eller 3.
Borttagning
► Ta bort insynsskyddets styrklackar från
skenorna i stolparna B.
►

Följ med insynsskyddets rörelse när det
rullas in.
►


Frigör insynsskyddet genom att trycka på ett
av handtagen vid ändarna på insynsskyddets
fäste.
Lasthållande skiljevägg



På golvet bakom framsätena finns en
vertikal skiljevägg som skyddar föraren och
frampassagerarna mot lastförskjutning.
Plåt eller glaserade stopp skiljer lastområdet från
hytten.
Vid tvätt av bilen ska du aldrig spola med
vatten inne i hytten.
Lastöglor







Använd lastöglorna på golvet bak i bilen för att
surra fast last.
Av säkerhetsskäl rekommenderar vi att tunga
föremål placeras så långt fram som möjligt (dvs.
nära hytten).
Vi rekommendera att lastöglorna på golvet
används för att surra fast last.

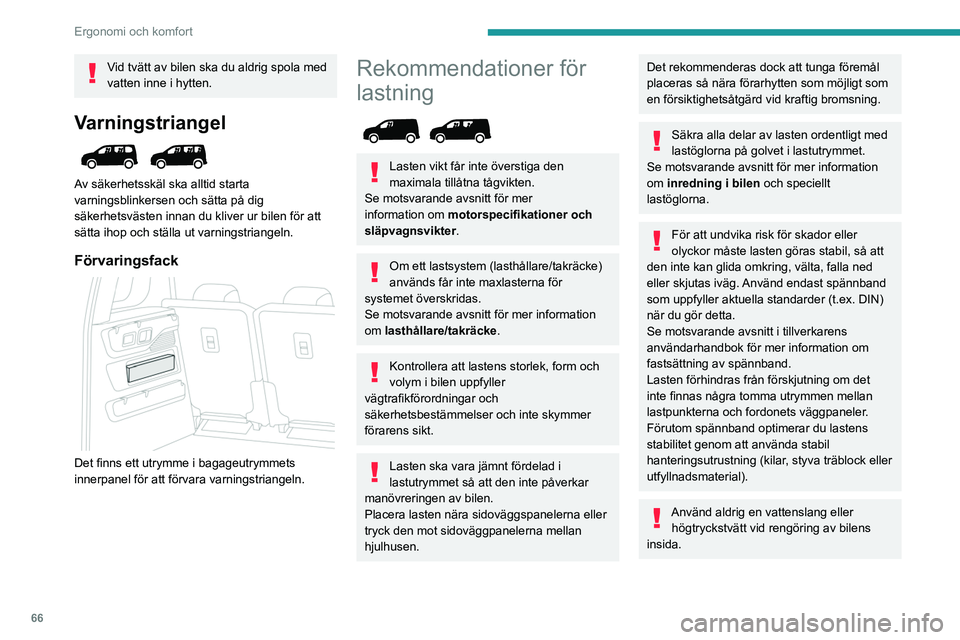

66
Ergonomi och komfort
Vid tvätt av bilen ska du aldrig spola med
vatten inne i hytten.
Varningstriangel

Av säkerhetsskäl ska alltid starta
varningsblinkersen och sätta på dig
säkerhetsvästen innan du kliver ur bilen för att
sätta ihop och ställa ut varningstriangeln.
Förvaringsfack

Det finns ett utrymme i bagageutrymmets
innerpanel för att förvara varningstriangeln.
Rekommendationer för
lastning


Lasten vikt får inte överstiga den
maximala tillåtna tågvikten.
Se motsvarande avsnitt för mer
information om motorspecifikationer och
släpvagnsvikter .
Om ett lastsystem (lasthållare/takräcke)
används får inte maxlasterna för
systemet överskridas.
Se motsvarande avsnitt för mer information
om lasthållare/takräcke .
Kontrollera att lastens storlek, form och
volym i bilen uppfyller
vägtrafikförordningar och
säkerhetsbestämmelser och inte skymmer
förarens sikt.
Lasten ska vara jämnt fördelad i
lastutrymmet så att den inte påverkar
manövreringen av bilen.
Placera lasten nära sidoväggspanelerna eller
tryck den mot sidoväggpanelerna mellan
hjulhusen.
Det rekommenderas dock att tunga föremål
placeras så nära förarhytten som möjligt som
en försiktighetsåtgärd vid kraftig bromsning.
Säkra alla delar av lasten ordentligt med
lastöglorna på golvet i lastutrymmet.
Se motsvarande avsnitt för mer information
om inredning i bilen och speciellt
lastöglorna.
För att undvika risk för skador eller
olyckor måste lasten göras stabil, så att
den inte kan glida omkring, välta, falla ned
eller skjutas iväg. Använd endast spännband
som uppfyller aktuella standarder (t.ex. DIN)
när du gör detta.
Se motsvarande avsnitt i tillverkarens
användarhandbok för mer information om
fastsättning av spännband.
Lasten förhindras från förskjutning om det
inte finnas några tomma utrymmen mellan
lastpunkterna och fordonets väggpaneler.
Förutom spännband optimerar du lastens
stabilitet genom att använda stabil
hanteringsutrustning (kilar, styva träblock eller
utfyllnadsmaterial).
Använd aldrig en vattenslang eller högtryckstvätt vid rengöring av bilens
insida.

67
Ergonomi och komfort
3För Multiflex-bänksäte och
dubbelhytt
Placera inte vassa och spetsiga föremål i
skyddskåpan för att undvika att skada
den.


Placera inte föremål på
instrumentbrädan.
Koppla ur frampassagerarens krockkudde vid
transport av långa föremål.
Se motsvarande avsnitt för mer information
om urkoppling av frampassagerarens
krockkudde.
Placera inte korta eller tunga föremål i
skyddskåpan. Använd lastutrymmet
närhelst möjligt.


Förankra inte föremål och häng ingenting
på skiljeväggen.
Säkerställ av säkerhetsskäl att små föremål
inte kan slungas genom spalterna på 3
cm
mellan skiljeväggen och bilens kaross.
Flexibelt bakre bänksäte

Denna montering innefattar bänksätet fram med
två platser och en flyttbar flik.
Se motsvarande avsnitt för mer information om
det bakre bänksätet med två platser .
En skiljevägg på golvet bakom framsätena
skyddar föraren och framsätespassagerarna mot
lastförskjutning.
En flyttbar flik på denna skiljevägg kan tas bort
för lastning av långa föremål.
En skyddskåpa levereras med bilen så att långa
föremål kan transporteras säkert.
Ta bort luckan

► Håll kanten med ena handen och vrid
reglaget ovanpå kanten med andra handen för
att frigöra den.
► Sänk ned kanten för att demontera den från
huset.
►

Stuva den bakom förarsätet, vrid reglaget
ovanpå kanten för att säkra den.
Sätta tillbaka luckan

► Luta luckan med de gula gångjärnen riktade
nedåt.
►

Sätt in gångjärnen i deras hölje och tryck ner
helt (för att undvika vibrationer).
►


Med ena handen lyfter du luckan för att
stänga den och vrider sedan reglaget ovanpå
luckan med andra handen för att säkra den.
Installera skyddskåpan
När ryggstödet på yttersätet är nedfällt
och skiljeväggens lucka är öppen ska
skyddskåpan installeras.

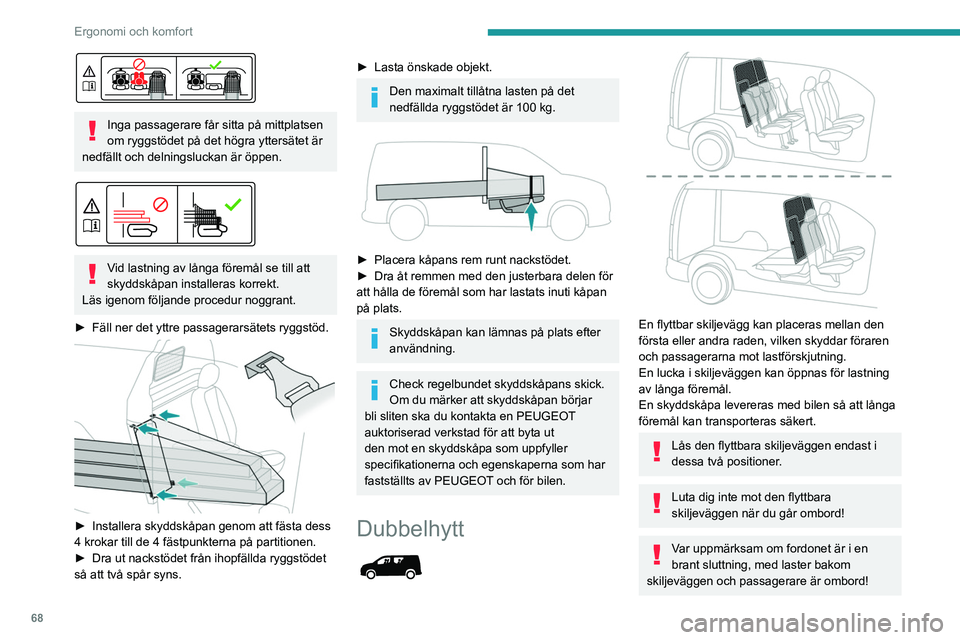

68
Ergonomi och komfort

Inga passagerare får sitta på mittplatsen
om ryggstödet på det högra yttersätet är
nedfällt och delningsluckan är öppen.


Vid lastning av långa föremål se till att
skyddskåpan installeras korrekt.
Läs igenom följande procedur noggrant.
►

Fäll ner det yttre passagerarsätets ryggstöd.

► Installera skyddskåpan genom att fästa dess
4 krokar till de 4 fästpunkterna på partitionen.
►

Dra ut nackstödet från ihopfällda ryggstödet
så att två spår syns.
► Lasta önskade objekt.
Den maximalt tillåtna lasten på det
nedfällda ryggstödet är 100 kg.


► Placera kåpans rem runt nackstödet.
► Dra åt remmen med den justerbara delen för
att hålla de föremål som har lastats inuti kåpan
på plats.
Skyddskåpan kan lämnas på plats efter
användning.
Check regelbundet skyddskåpans skick.
Om du märker att skyddskåpan börjar
bli sliten ska du kontakta en PEUGEOT
auktoriserad verkstad för att byta ut
den mot en skyddskåpa som uppfyller
specifikationerna och egenskaperna som har
fastställts av PEUGEOT och för bilen.
Dubbelhytt



En flyttbar skiljevägg kan placeras mellan den
första eller andra raden, vilken skyddar föraren
och passagerarna mot lastförskjutning.
En lucka i skiljeväggen kan öppnas för lastning
av långa föremål.
En skyddskåpa levereras med bilen så att långa
föremål kan transporteras säkert.
Lås den flyttbara skiljeväggen endast i
dessa två positioner.
Luta dig inte mot den flyttbara
skiljeväggen när du går ombord!
Var uppmärksam om fordonet är i en
brant sluttning, med laster bakom
skiljeväggen och passagerare är ombord!

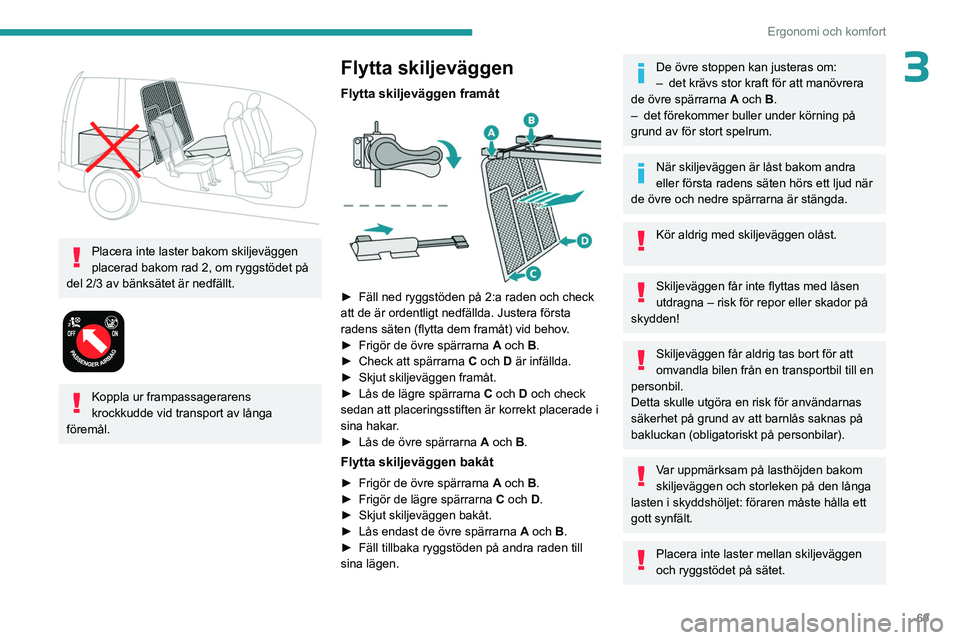

69
Ergonomi och komfort
3

Placera inte laster bakom skiljeväggen
placerad bakom rad 2, om ryggstödet på
del 2/3 av bänksätet är nedfällt.


Koppla ur frampassagerarens
krockkudde vid transport av långa
föremål.
Flytta skiljeväggen
Flytta skiljeväggen framåt

► Fäll ned ryggstöden på 2:a raden och check
att de är ordentligt nedfällda. Justera första
radens säten (flytta dem framåt) vid behov
.
►

Frigör de övre spärrarna

A
och B.
►

Check att spärrarna

C
och D är infällda.
►

Skjut skiljeväggen framåt.
►


Lås de lägre spärrarna

C
och D och check
sedan att placeringsstiften är korrekt placerade i
sina hakar.
►

Lås de övre spärrarna

A
och B.
Flytta skiljeväggen bakåt
► Frigör de övre spärrarna A och B.
► Frigör de lägre spärrarna C och D.
►

Skjut skiljeväggen bakåt.
►


Lås endast de övre spärrarna

A
och B.
►

Fäll tillbaka ryggstöden på andra raden till
sina lägen.
De övre stoppen kan justeras om:
– det krävs stor kraft för att manövrera
de övre spärrarna

A
och B.
–

det förekommer buller under körning på
grund av för stort spelrum.
När skiljeväggen är låst bakom andra
eller första radens säten hörs ett ljud när
de övre och nedre spärrarna är stängda.
Kör aldrig med skiljeväggen olåst.
Skiljeväggen får inte flyttas med låsen
utdragna – risk för repor eller skador på
skydden!
Skiljeväggen får aldrig tas bort för att
omvandla bilen från en transportbil till en
personbil.
Detta skulle utgöra en risk för användarnas
säkerhet på grund av att barnlås saknas på
bakluckan (obligatoriskt på personbilar).
Var uppmärksam på lasthöjden bakom
skiljeväggen och storleken på den långa
lasten i skyddshöljet: föraren måste hålla ett
gott synfält.
Placera inte laster mellan skiljeväggen
och ryggstödet på sätet.

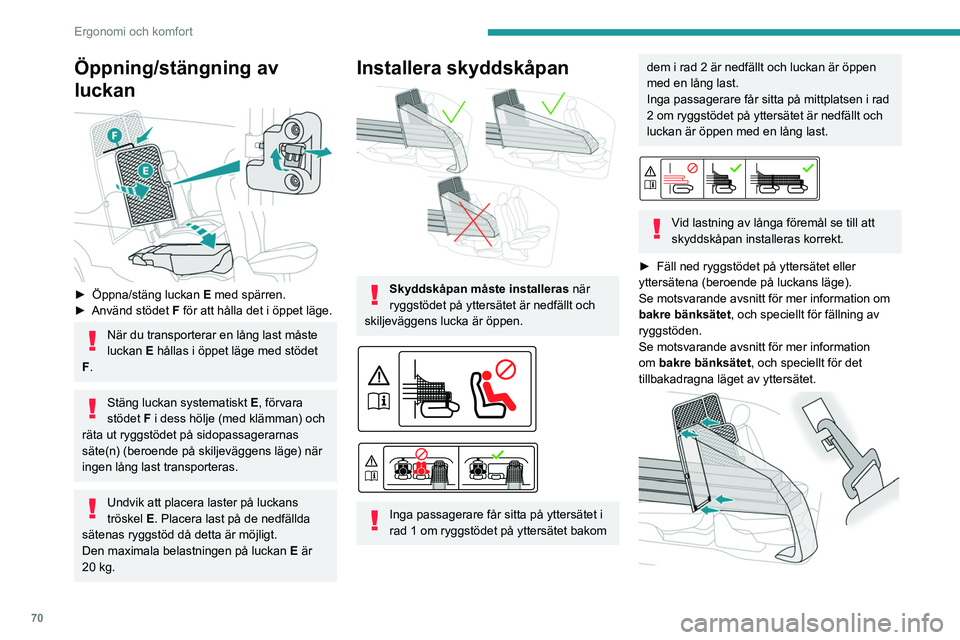

70
Ergonomi och komfort
Öppning/stängning av
luckan


► Öppna/stäng luckan E med spärren.
► Använd stödet F för att hålla det i öppet läge.
När du transporterar en lång last måste
luckan E hållas i öppet läge med stödet
F.
Stäng luckan systematiskt E, förvara
stödet F i dess hölje (med klämman) och
räta ut ryggstödet på sidopassagerarnas
säte(n) (beroende på skiljeväggens läge) när
ingen lång last transporteras.
Undvik att placera laster på luckans
tröskel E. Placera last på de nedfällda
sätenas ryggstöd då detta är möjligt.
Den maximala belastningen på luckan E är
20 kg.
Installera skyddskåpan

Skyddskåpan måste installeras när
ryggstödet på yttersätet är nedfällt och
skiljeväggens lucka är öppen.




Inga passagerare får sitta på yttersätet i
rad 1 om ryggstödet på yttersätet bakom
dem i rad 2 är nedfällt och luckan är öppen
med en lång last.
Inga passagerare får sitta på mittplatsen i rad
2 om ryggstödet på yttersätet är nedfällt och
luckan är öppen med en lång last.


Vid lastning av långa föremål se till att
skyddskåpan installeras korrekt.
►

Fäll ned ryggstödet på yttersätet eller
yttersätena (beroende på luckans läge).
Se motsvarande avsnitt för mer information om
bakre bänksätet , och speciellt för fällning av
ryggstöden.
Se motsvarande avsnitt för mer information
om

bakre bänksätet , och speciellt för det
tillbakadragna läget av yttersätet.
