2021 TOYOTA YARIS CROSS Instrukcja obsługi (in Polish)

8
8-1. Dane techniczne
Dane techniczne i serwisowe
(paliwo, poziom oleju itp.).....488
Informacje dotyczàce paliwa ...497
8-2. Ustawienia w∏asne
Funkcje podlegajàce zmianie
ustawieƒ ...............................498
8-3. Kalibracja
Funkcje wymagajàce kalibracji
.............................................509
Dane techniczne
samochodu
Dane techniczne samochodu
487
8
19 YARIS Cross HV OM52K60E 15/6/21 14:21 Page 487

4888-1. Dane techniczne
Dane techniczne i serwisowe (paliwo, poziom oleju itp.)
Wymiary i obcià˝enia
D∏ugoÊç ca∏kowita4180 mm*
1
4200 mm*2
SzerokoÊç ca∏kowita 1765 mm
WysokoÊç ca∏kowita (samochód nieobcià˝ony) 1595 mm
Rozstaw osi 2560 mm
Dopuszczalny nacisk na hak holowniczy (wer-
sje przystosowane do holowania przyczepy)75 kG Dopuszczalna masa ca∏kowita1690 kg*
9
1775 kg*10
Rozstaw kó∏1517 mm*
3
1527 mm*4Przednich
Dopuszczalny nacisk osi965 kG Przedniej
925 kG Tylnej1504 mm*
5
1514 mm*6
1517 mm*7
1527 mm*8
Tylnych
Dopuszczalna masa holowanej
przyczepy (wersje przystosowa-
ne do holowania przyczepy)550 kg Bez hamulca
750 kg Z hamulcem
*
1: Wersje z przednim zderzakiem (typ A). (S. 435)
*
2: Wersje z przednim zderzakiem (typ B). (S. 435)
*
3: Wersje wyposa˝one w opony 17-calowe lub 18-calowe.
*
4: Wersje wyposa˝one w opony 16-calowe.
*
5: Wersje wyposa˝one w opony 17-calowe lub 18-calowe (wersje z nap´dem na
cztery ko∏a).
*
6: Wersje wyposa˝one w opony 16-calowe (wersje z nap´dem na cztery ko∏a).
*
7: Wersje wyposa˝one w opony 17-calowe lub 18-calowe (wersje z nap´dem na
dwa ko∏a).
*
8: Wersje wyposa˝one w opony 16-calowe (wersje z nap´dem na dwa ko∏a).
*
9: Wersje z nap´dem na dwa ko∏a.
*
10: Wersje z nap´dem na cztery ko∏a.
19 YARIS Cross HV OM52K60E 15/6/21 14:21 Page 488

Numer identyfikacyjny pojazdu
Numer identyfikacyjny pojazdu
(VIN) stanowi legalne oznaczenie
pojazdu. Jest to podstawowy numer
identyfikacyjny samochodu, wyma-
gany przy jego rejestracji.
Numer identyfikacyjny pojazdu wybity
jest pod przednim prawym fotelem.
Numer identyfikacyjny pojazdu
umieszczony jest z lewej strony na
górnej powierzchni deski rozdzielczej.Numer identyfikacyjny pojazdu
podany jest równie˝ na tabliczce
znamionowej.
Numer silnika
Numer silnika wybity jest na bloku
silnikowym w miejscu pokazanym
poni˝ej.
Dane techniczne samochodu
8-1. Dane techniczne489
8
Identyfikacja samochodu
Model M15A-FXE
Ty p3-cylindrowy, rz´dowy, 4-suwowy,
o zap∏onie iskrowym
Ârednica i skok t∏oka80,5 ×97,6 mm
PojemnoÊç
1490 cm
3
Luzy zaworowe Automatyczna regulacja
Silnik
19 YARIS Cross HV OM52K60E 15/6/21 14:21 Page 489

Obj´toÊç oleju (podczas
wymiany – przybli˝ona*)
*: Obj´toÊç oleju jest przybli˝onà war to-
Êcià potrzebnà do wymiany. Poziom
oleju nale˝y sprawdzaç miarkà po
4908-1. Dane techniczne
Paliwo
Silnik elektryczny (trakcyjny)
Rodzaj paliwaJe˝eli na stacji paliw znajdujà si´ poni˝-
sze oznaczenia typów paliwa, nale˝y
stosowaç wy∏àcznie paliwo oznaczone
jednym z nich.
Na obszarze Unii Europejskiej:
Wy∏àcznie benzyna bezo∏owiowa zgod-
na z europejskim standardem EN228
Poza obszarem Unii Europejskiej:
Wy∏àcznie benzyna bezo∏owiowa
Liczba oktanowa
Co najmniej 95
Ty p
Synchroniczny z magnesem sta∏ym
Akumulator trakcyjny
Napi´cie
3,7 V/ogniwo Ty p
Litowo-jonowy
PojemnoÊç
4,3 Ah
Liczba
48 ogniw
Napi´cie ca∏kowite
177,6 V Maksymalna moc
59 kW
Maksymalny moment obrotowy
141 Nm (14,4 kGm) PojemnoÊç zbiornika paliwa
(przybli˝ona)
Z filtrem 3,6 L
Bez filtra 3,3 L 36,0 L
Uk∏ad smarowania silnika
19 YARIS Cross HV OM52K60E 15/6/21 14:21 Page 490

wczeÊniejszym rozgrzaniu i wy∏àcze-
niu hybrydowego uk∏adu nap´dowego,
i odczekaniu ponad 5 minut.
Dobór oleju silnikowego
Silnik o zap∏onie iskrowym
Silnik samochodu jest fabrycznie
nape∏niony olejem „Toyota Genuine
Motor Oil”. Zalecane jest stosowa-
nie oleju silnikowego „Toyota Genu-
ine Motor Oil”. Dopuszczalne jest
stosowanie odpowiedniej jakoÊci
oleju silnikowego innej marki.
Gatunek oleju:
0W-8: JASO GLV-1
0W-16:
Olej wielosezonowy API ze specyfi-
kacjà SN „Resource-Conserving”,
SN PLUS „Resource-Conserving”,
SP „Resource-Conserving” lub
ILSAC GF-6B
0W-20 lub 5W-30:
ACEA A5/B5 lub A5/B5 i A1/B1 lub
olej wielosezonowy API ze specyfi-
kacjà SM „Energy-Conserving”, SN
„Resource-Conserving”, SN PLUS
„Resource-Conserving”, SP „Reso-
urce-Conserving” lub olej wielosezo-
nowy z cer tyfikatem ILSAC GF-6A
Zalecana lepkoÊç oleju (SAE):Zalecana
Przewidywany zakres temperatur
otoczenia w okresie do nast´pnej
wymiany oleju silnikowego
Silnik samochodu jest fabrycznie
nape∏niony olejem o lepkoÊci SAE
0W-8, zapewniajàcym najni˝sze zu-
˝ycie paliwa i dobre w∏asnoÊci roz-
ruchowe w niskich temperaturach.
Je˝eli olej SAE 0W-8 nie jest do-
st´pny, mo˝na zastosowaç olej
SAE 0W-16 lub 0W-20. Jednak
podczas kolejnej wymiany oleju
silnikowego powinien zostaç zastà-
piony olejem SAE 0W-8.
LepkoÊç oleju (0W-8 wyjaÊniona
jest jako przyk∏ad):
• Oznaczenie lepkoÊci 0W w ozna-
czeniu 0W-8 okreÊla cech´ oleju
determinujàcà ∏atwoÊç niskotem-
peraturowego rozruchu silnika.
Olej z ni˝szym oznaczeniem licz-
bowym przed literà W zapewnia
lepsze w∏asnoÊci rozruchowe
w niskich temperaturach.
• Liczba 8 w oznaczeniu 0W-8 od-
nosi si´ do lepkoÊci wysokotem-
peraturowej. Olej z wy˝szym
oznaczeniem liczbowym wykazu-
je wi´kszà stabilnoÊç w∏asnoÊci
w wysokich temperaturach i jest
B
A
Dane techniczne samochodu
8-1. Dane techniczne491
8
19 YARIS Cross HV OM52K60E 15/6/21 14:21 Page 491

odpowiedni do jazdy z du˝ymi
pr´dkoÊciami lub maksymalnym
obcià˝eniem.
Oznakowania na opakowaniach
olejów silnikowych:
Na opakowaniach niektórych olejów
silnikowych umieszczany jest jeden
lub oba rodzaje zastrze˝onych zna-
ków API, pomagajàc wybraç odpo-
wiedni produkt.Oznaczenie JASO GLV-1
Symbol klasy jakoÊci wed∏ug
API
Górna cz´Êç: Napis „API SERVICE SP”
Êwiadczy o oznaczeniu klasy jakoÊci
wed∏ug Amerykaƒskiego Instytutu Nafty
(API).
Ârodkowa cz´Êç: Napis „SAE 0W-16”
oznacza klas´ lepkoÊci wed∏ug SAE.
Dolna cz´Êç: Napis „Resource-Conse-
rving” oznacza, ˝e olej ma w∏aÊciwoÊci
obni˝ajàce zu˝ycie paliwa i niezagra˝a-
jàce Êrodowisku naturalnemu.
Znak cer tyfikatu ILSAC
Znak cer tyfikatu Mi´dzynarodowego
Komitetu Normowania i Atestacji Ârod-
ków Smarnych (ILSAC) znajduje si´ na
przedniej stronie pojemnika z olejem.
C
B
A
4928-1. Dane techniczne
Uk∏ad ch∏odzenia
Silnik
spalinowy
PojemnoÊç
(przybli˝ona)4,7 L
Sterownik
mocy1,3 L
Rodzaj p∏ynu ch∏odzàcegoNale˝y stosowaç jeden z wyszczególnionych poni˝ej:
• „Toyota Super Long Life Coolant”
• Podobnej jakoÊci niskokrzepnàcy roztwór na bazie
glikolu etylenowego, niezawierajàcy krzemianów,
amin, azotynów ani boranów i wytwarzany z wyko-
rzystaniem technologii wysoce trwa∏ych hybrydo-
wych kwasów organicznych.
Uk∏adu ch∏odzenia nie wolno nape∏niaç samà wodà.
19 YARIS Cross HV OM52K60E 15/6/21 14:21 Page 492

*: Podana obj´toÊç p∏ynu jest przybli˝onà war toÊcià potrzebnà do wymiany.
W razie koniecznoÊci wymiany p∏ynu nale˝y zwróciç si´ do autoryzowanej stacji
obs∏ugi Toyoty lub innego specjalistycznego warsztatu.
Dane techniczne samochodu

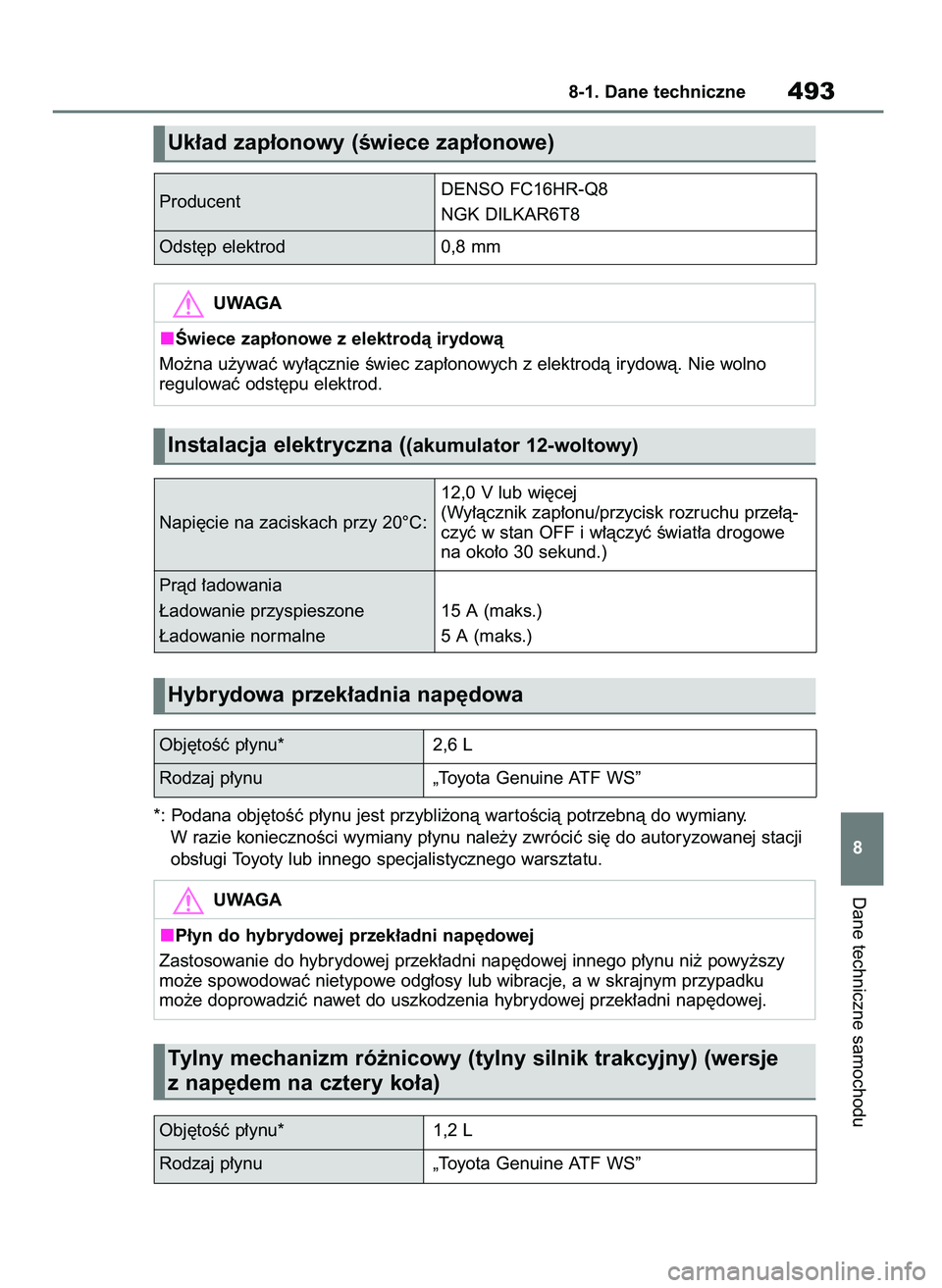

8-1. Dane techniczne493
8
Uk∏ad zap∏onowy (Êwiece zap∏onowe)
Instalacja elektryczna ((akumulator 12-woltowy)
ProducentDENSO FC16HR-Q8
NGK DILKAR6T8
Napi´cie na zaciskach przy 20°C:12,0 V lub wi´cej
(Wy∏àcznik zap∏onu/przycisk rozruchu prze∏à-
czyç w stan OFF i w∏àczyç Êwiat∏a drogowe
na oko∏o 30 sekund.)
Pràd ∏adowania
¸adowanie przyspieszone
¸adowanie normalne15 A (maks.)
5 A (maks.) Odst´p elektrod 0,8 mm
UWAGA
Âwiece zap∏onowe z elektrodà irydowà
Mo˝na u˝ywaç wy∏àcznie Êwiec zap∏onowych z elektrodà irydowà. Nie wolno
regulowaç odst´pu elektrod.
Hybrydowa przek∏adnia nap´dowa
Obj´toÊç p∏ynu* 2,6 L
Rodzaj p∏ynu „Toyota Genuine ATF WS”
Obj´toÊç p∏ynu* 1,2 L
Rodzaj p∏ynu „Toyota Genuine ATF WS”
UWAGA
P∏yn do hybrydowej przek∏adni nap´dowej
Zastosowanie do hybrydowej przek∏adni nap´dowej innego p∏ynu ni˝ powy˝szy
mo˝e spowodowaç nietypowe odg∏osy lub wibracje, a w skrajnym przypadku
mo˝e doprowadziç nawet do uszkodzenia hybrydowej przek∏adni nap´dowej.
Tylny mechanizm ró˝nicowy (tylny silnik trakcyjny) (wersje
z nap´dem na cztery ko∏a)
19 YARIS Cross HV OM52K60E 15/6/21 14:21 Page 493

*: Podana obj´toÊç p∏ynu jest przybli˝onà war toÊcià potrzebnà do wymiany.
W razie koniecznoÊci wymiany p∏ynu nale˝y zwróciç si´ do autoryzowanej stacji
obs∏ugi Toyoty lub innego specjalistycznego warsztatu.
*
1: Minimalna odleg∏oÊç od pod∏ogi peda∏u naciÊni´tego si∏à 300 N (31,0 kG) przy
uruchomionym hybrydowym uk∏adzie nap´dowym.
*
2: Upewniç si´, ˝e lampka ostrzegawcza uk∏adu hamulcowego (˝ó∏ta) nie Êwieci si´.
(Je˝eli lampka ostrzegawcza uk∏adu hamulcowego Êwieci si´, patrz S. 91, 439.)
óWersje wyposa˝one w opony 16-calowe
4948-1. Dane techniczne
UWAGA
P∏yn do tylnego mechanizmu ró˝nicowego
Zastosowanie do tylnego mechanizmu ró˝nicowego innego p∏ynu ni˝ powy˝szy
mo˝e spowodowaç nietypowe odg∏osy lub wibracje, a w skrajnym przypadku
mo˝e doprowadziç nawet do uszkodzenia tylnego mechanizmu ró˝nicowego.
Uk∏ad hamulcowy
Zapas odleg∏oÊci peda∏u od pod∏ogi*1Min. 88 mm
Uk∏ad kierowniczy
Luz na kole kierownicy Poni˝ej 30 mm
Opony i ko∏a
Rozmiar opon 205/65R16 95H
Rozmiar obr´czy 16 x 6 1/2J
Moment dokr´cenia nakr´-
tek ko∏a103 Nm (10,5 kGm) CiÊnienie w ogumieniu
(Zalecana war toÊç ciÊnie-
nia w zimnym ogumieniu)
óPrzednie ko∏a
230 kPa (2,3 kG/cm2lub bara; 33 psi)
óTylne ko∏a
220 kPa (2,2 kG/cm2lub bara; 32 psi) Skok ja∏owy peda∏u 1–6 mm
Rodzaj p∏ynu SAE J1704 lub FMVSS No. 116 DOT 4 Lampka kontrolna hamulca
postojowego*
2
Pociàgni´cie prze∏àcznika hamulca postojowe-
go przez 1 do 2 sekund: zaÊwieca si´
WciÊni´cie prze∏àcznika hamulca postojowego
przez 1 do 2 sekund: gaÊnie
19 YARIS Cross HV OM52K60E 15/6/21 14:21 Page 494
