Page 529 of 656

527
7
7-3. Gør det selv-vedligeholdelse
Vedligeholdelse og pleje
Fjern støv fra luftindsugningsdysen
med en støvsuger m.m.
Støv og tilstopning må kun fjernes ved
hjælp af støvsugning. Hvis støv og til-
stopning forsøges fjernet med en luftpi-
stol, er der risiko for, at det blæses ind i
luftindsugningsdysen. (
S. 529)
Hvis støv og tilstopning ikke kan
fjernes helt, når afdækningen til
luftindsugningsdysen er monteret,
skal afdækningen fjernes og filteret
rengøres.
1Slå tændingskontakten fra.
2 Fjern afdækningen ved hjælp af
en stjerneskruetrækker.
3 Afmontér afdækningen til luft-
indsugningsdysen
Træk i afdækningen som vist på bille-
det for at løsne de 8 gribere. Begynd
med griberen i øverste højre hjørne, og
træk afdækningen mod bilens forende
for at fjerne den.
4Afmontér luftindsugningsdysen.
Frigør de fire midterste gribere fra filte-
ret.
Rengøring af DC/DC-
omformerens luftindsug-
ningsdyse og filter
For at undgå afladning af 12-
voltsbatteriet skal DC/DC-
omformerens luftindsugnings-
dyse jævnligt efterses for støv
og tilstopning. Hvis det er stø-
vet eller tilstoppet, eller hvis
"Tid til service af DC/DC-
omformerens køledele. Se
instruktionsbog" vises på mul-
ti-informationsdisplayet, skal
luftindsugningsdysen rengø-
res som beskrevet nedenfor:
Rengøring af luftindsug-
ningsdysen
Hvis støv og tilstopning ikke
kan fjernes helt
OM42E06DK.book Page 527 Thursday, February 18, 2021 5:07 PM
Page 530 of 656

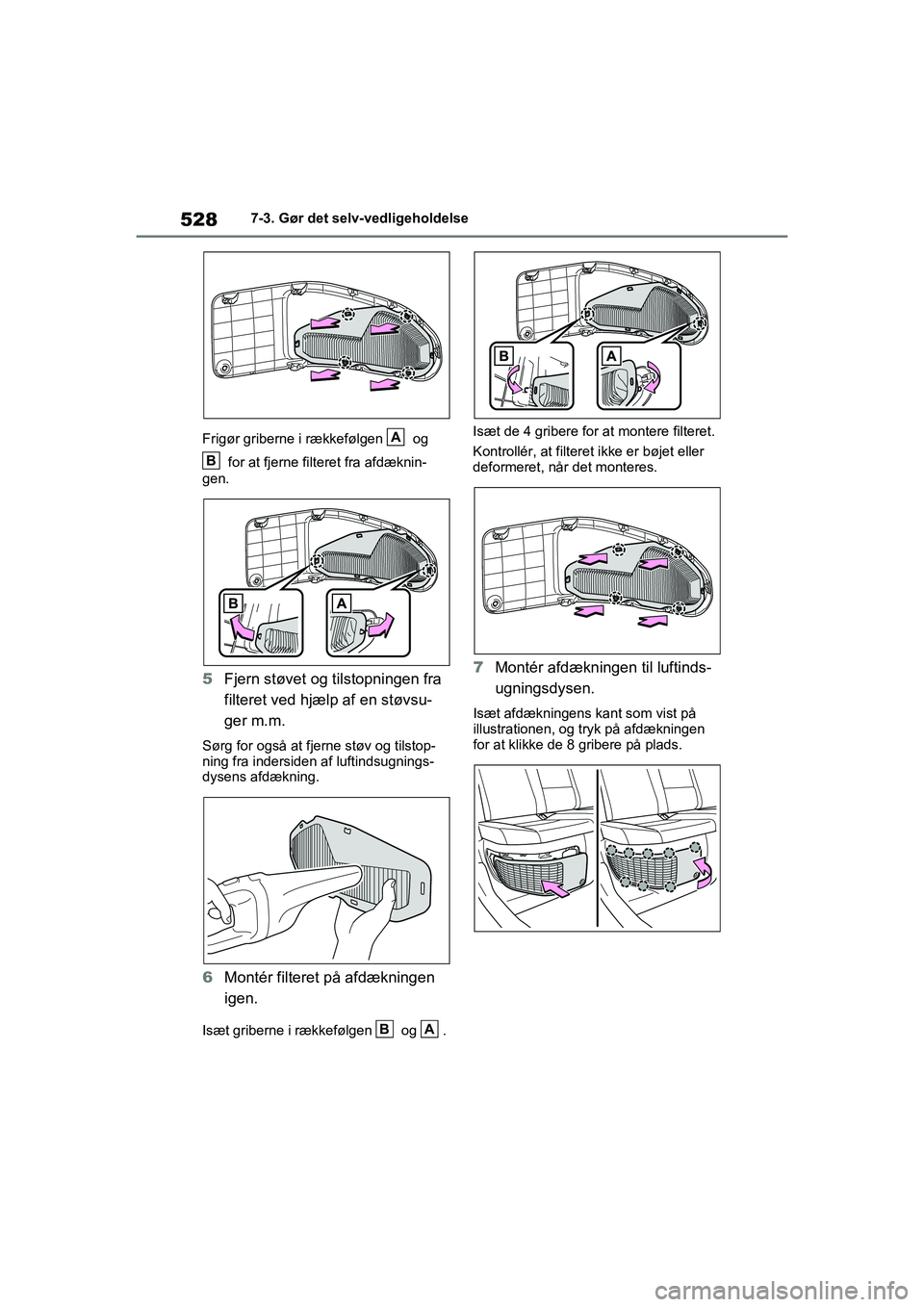

5287-3. Gør det selv-vedligeholdelse
Frigør griberne i rækkefølgen og for at fjerne filteret fra afdæknin-
gen.
5 Fjern støvet og tilstopningen fra
filteret ved hjæl p af en støvsu-
ger m.m.
Sørg for også at fjerne støv og tilstop-
ning fra indersiden af luftindsugnings-
dysens afdækning.
6 Montér filteret på afdækningen
igen.
Isæt griberne i rækkefølgen og . Isæt de 4 gribere for
at montere filteret.
Kontrollér, at filteret ikke er bøjet eller
deformeret, når det monteres.
7 Montér afdækningen til luftinds-
ugningsdysen.
Isæt afdækningens kant som vist på
illustrationen, og tryk på afdækningen
for at klikke de 8 gribere på plads.
A
B
BA
OM42E06DK.book Page 528 Thursday, February 18, 2021 5:07 PM
Page 531 of 656

529
7
7-3. Gør det selv-vedligeholdelse
Vedligeholdelse og pleje
8
Montér griberen ved hjælp af en
stjerneskruetrækker.
nRengøring af luftindsugningsdysen
lStøv i luftindsugningsdysen kan påvir-
ke kølingen af DC/DC-omformeren.
Hvis DC/DC-omformerens køleydel-
se/kølekapacitet bliver begrænset,
kan 12-voltsbatteriet blive afladet.
Luftindsugningsdysen skal efterses og
rengøres regelmæssigt.
lForkert håndtering af luftindsugnings-
dysens afdækning og filter kan medfø-
re skader på disse. Hvis du er i tvivl
om, hvordan filteret skal rengøres,
skal du kontakte en autoriseret
Toyota-forhandler/-reparatør eller
andre kvalificerede fagfolk.
nHvis "Tid til service af DC/DC-
omformerens køledele. Se instruk-
tionsbog" vises på multi-informati-
onsdisplayet
lHvis denne advarselsmeddelelse
vises på multi-informationsdisplayet,
skal afdækningen til luftindsugnings-
dysen fjernes og filteret rengøres.
(S. 527)
lEfter rengøring af luftindsugningsdy-
sen skal du starte hybridsystemet og
kontrollere, at advarselsmeddelelsen
ikke længere vises.
Der kan gå ca. 20 minutter, fra hybrid-
systemet er startet, til advarselsmed-
delelsen forsvinder. Hvis advar-
selsmeddelelsen ikke slukker, skal
bilen efterses af en autoriseret
Toyota-forhandler/-reparatør eller
andre kvalificerede fagfolk.
ADVARSEL
nRengøring af luftindsugningsdy-
sen
lBrug ikke vand eller andre væsker
til rengøring af luftindsugningsdy-
sen. Hvis der kommer vand på
DC/DC-omformeren eller andre
dele, kan der ske funktionsfejl eller
opstå brand.
lFør luftdysens gitter rengøres, er
det vigtigt, at tæ ndingskontakten er
slået fra, så hybridsystemet er
deaktiveret.
BEMÆRK
nRengøring af luftindsugningsdy-
sen
Ved rengøring af luftindsugningsdy-
sen må støv og tilstopning kun fjernes
ved hjælp af støvsugning. Ved brug af
trykluftspistol m.m. til udblæsning af
støv og tilstopning kan støvet eller til-
stopningen trykkes ind i luftindsug-
ningsdysen, hvilket kan påvirke
DC/DC-omformerens ydelse og med-
føre fejlfunktion.
nSådan undgår du skader på bilen
lDer må ikke komme vand eller
fremmedlegemer i luftindsugnings-
ventilen, mens afdækningen er
afmonteret.
lDet afmonterede filter skal håndte-
res forsigtigt, så det ikke beskadi-
ges. Hvis filteret er beskadiget, skal
det udskiftes hos en autoriseret
Toyota-forhandler/-reparatør eller
andre kvalificerede fagfolk.
OM42E06DK.book Page 529 Thursday, February 18, 2021 5:07 PM
Page 532 of 656

5307-3. Gør det selv-vedligeholdelse
nAfmontering og montering af
viskerblade
1 Hold fast i delen med krogen
på viskerarmen, og løft, først i
førersiden og derefter i passa-
gersiden.
Når viskerarmene skal sættes på plads
igen, skal du først sænke viskeren i
passagersiden og derefter i førersiden.
2Løft stopperen ved hjælp af en
flad skruetrækker som vist i illu-
strationen.
Beskyt spidsen af skruetrækkeren med
en klud, så du ikke beskadiger viskerar-
men.
BEMÆRK
lSørg for, at filteret og afdækningen
monteres korrekt efter rengøringen.
lDer må ikke monteres andre filtre
end det filter, der er specifikt bereg-
net til denne bil, og bilen må ikke
bruges, uden at et filter er monteret.
nHvis "Tid til service af DC/DC-
omformerens køledele. Se
instruktionsbog" vises på multi-
informationsdisplayet
Hvis bilen køres i længere tid med
advarselsmeddelelsen (om at
DC/DC-omformerens køleydel-
se/kølekapacitet kan blive begræn-
set), kan der opstå fejl i DC/DC-
omformeren. Hvis advarselsmedde-
lelsen vises, skal luftindsugningsdy-
sen straks rengøres.
Udskiftning af
viskergummi
Ved udskiftning af viskergum-
miet skal følgende fremgangs-
måde følges ved betjening af
viskerne.
Vinduesviskere
A
OM42E06DK.book Page 530 Thursday, February 18, 2021 5:07 PM
Page 533 of 656

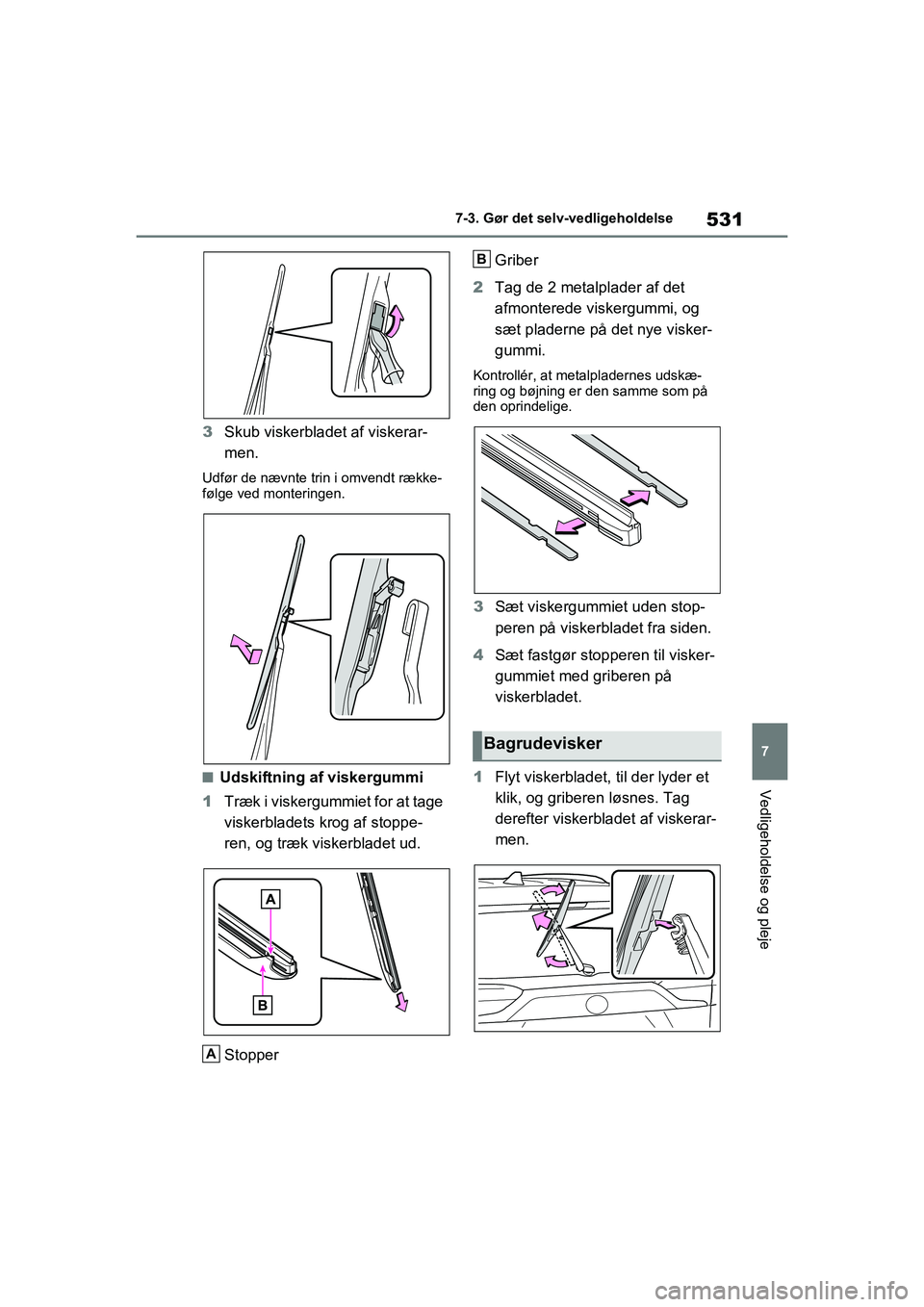

531
7
7-3. Gør det selv-vedligeholdelse
Vedligeholdelse og pleje
3
Skub viskerbladet af viskerar-
men.
Udfør de nævnte trin i omvendt række-
følge ved monteringen.
nUdskiftning af viskergummi
1 Træk i viskergummiet for at tage
viskerbladets krog af stoppe-
ren, og træk viskerbladet ud.
Stopper Griber
2 Tag de 2 metalplader af det
afmonterede viskergummi, og
sæt pladerne på det nye visker-
gummi.
Kontrollér, at metalpladernes udskæ-
ring og bøjning er den samme som på
den oprindelige.
3Sæt viskergummiet uden stop-
peren på viskerbladet fra siden.
4 Sæt fastgør stopperen til visker-
gummiet med griberen på
viskerbladet.
1 Flyt viskerbladet, til der lyder et
klik, og griberen løsnes. Tag
derefter viskerblade t af viskerar-
men.
A
Bagrudevisker
B
OM42E06DK.book Page 531 Thursday, February 18, 2021 5:07 PM
Page 534 of 656

5327-3. Gør det selv-vedligeholdelse
2Træk viskergummiet ud forbi
stopperen på viskerbladet, og
træk, til det er helt afmonteret.
Tag let fat mellem griberne på visker-
bladet, så viskergum miet kan løftes op,
så det bliver nemmere at fjerne.
3 Fjern de to 2 metalplader fra det
gamle viskergummi, og sæt
dem på det nye viskergummi.
4 Isæt viskergummiet. Begynd
ved griberen midt på viskerbla-
det. Før viskergummiet gennem
de 3 gribere, så det stikker ud
forbi stoppet, og før derefter
viskergummiet gennem den sid-
ste griber.
Påfør eventuelt en smule sprinklervæ-
ske, så det bliver nemmere at sætte gri-
berne i fordybningerne.
5 Kontrollér, at viskerbladets gri-
bere sidder i fordybningerne i
viskergummiet.
Hvis viskerbladets gribere ikke sidder i
fordybningerne på viskergummiet, skal
du gribe fat i viskergummiet og føre det
frem og tilbage flere gange for at sætte
griberne i fordybningerne.
Løft midten af viskergummiet en smule
op, så gummiet glider nemmere.
6Gentag proceduren i trin 1 i
omvendt rækkefølge for at mon-
tere et viskerblad.
Når viskerbladet er monteret, kontrolle-
res det, at forbindelsesdelen er låst.
nHåndtering af viskerblad og visker-
gummi
Forkert håndtering kan medføre skade
på viskerbladet eller viskergummiet.
Hvis du er i tvivl om, hvordan du udskif-
ter viskerblade eller viskergummi, skal
du kontakte en autoriseret Toyota-for-
handler/-reparatør eller andre kvalifice-
rede fagfolk.
OM42E06DK.book Page 532 Thursday, February 18, 2021 5:07 PM
Page 535 of 656

533
7
7-3. Gør det selv-vedligeholdelse
Vedligeholdelse og pleje
nHvis batteriet i nøglen er afladet
Nedenstående tegn kan forekomme:
lSmart-nøglen og den trådløse fjernbe-
tjening fungerer ikke korrekt.
lRækkevidden vil blive reduceret.
Klargør følgende, før batteriet
udskiftes:
Almindelig skruetrækker
Lille almindelig skruetrækker
Litiumbatteri CR2450
nBenyt et CR2450 litiumbatteri
lBatterier kan købes hos en autoriseret
Toyota-forhandler/-reparatør eller
andre kvalificerede fagfolk, hos foto-
handlere eller hos andre forhandlere
af forbrugerelektronik.
lUdskift kun med samme eller lignende
type, som producenten har anbefalet.
lBortskaf brugte batterier i henhold til
gældende regler.
BEMÆRK
nLøft af vinduesviskerne
lNår viskerarmene løftes op fra for-
ruden, løftes først i førersiden og
derefter i passagersiden. Når viske-
rarmene skal sættes tilbage på
deres oprindelige plads, skal visker-
armen i passagersiden lægges ned
først.
lVinduesviskeren må ikke løftes i
viskerbladet. Det kan medføre, at
viskerbladet bliver skævt.
lViskerkontakten må ikke betjenes,
mens vinduesviskern e er løftet. Det
kan medføre, at vinduesviskerne
rammer motorhjelmen, hvilket kan
resultere i skade på vinduesviskere
og/eller motorhjelm.
nForebyggelse af beskadigelse
lPas på ikke at beskadige griberne
under udskiftning af viskergummiet.
lNår viskerbladet er taget af visker-
armen, skal der lægges en klud el.
lign. mellem bagruden og viskerar-
men for at undgå skader på ruden.
lPas på ikke at trække for hårdt i
viskergummiet eller deformere
metalpladerne.
Batteri i elektronisk
nøgle
Udskift batteriet, hvis det bliver
afladet.
Dele, der skal klargøres
OM42E06DK.book Page 533 Thursday, February 18, 2021 5:07 PM
Page 536 of 656

5347-3. Gør det selv-vedligeholdelse
1Frigør låsen, og tag den mekani-
ske nøgle ud.
2 Tag nøgledækslet af.
Brug en skruetrækker i en passende
størrelse. Afdækningen kan beskadi-
ges, hvis den tvinges af.
Dæk spidsen af skruetrækkeren med
en klud, så du ikke beskadiger nøglen.
3Tag det flade batteri ud med en
flad skruetrækker.
Når dækslet taget af, kan det elektroni-
ske nøglemodul klæbe fast til dækslet,
og batteriet er muligvis ikke synligt.
Hvis det er tilfældet, skal det elektroni-
ske nøglemodul tages ud, før batteriet
kan tages ud.
Sæt et nyt batteri i med "+"-polen opad.
4Udfør de nævnte trin i omvendt
rækkefølge ved monteringen.
Udskiftning af batteri
ADVARSEL
nSikkerhedsforanstaltninger ved-
rørende batteri
Følg nedenstående sikkerhedsforan-
staltninger.
Undladelse heraf kan medføre død
eller alvorlige kvæstelser.
lBatteriet må ikke sluges. Det kan
give kemiske forbrændinger.
lDen elektroniske nøgle anvender et
knapcellebatteri. Hvis batteriet slu-
ges, kan det forårsage alvorlige
kemiske forbrændin ger på blot 2
timer med død eller alvorlig person-
skade til følge.
lNye og brugte batterier skal opbe-
vares utilgængeligt for børn.
lHvis dækslet ikke kan lukkes helt,
må den elektroniske nøgle ikke bru-
ges, og nøglen skal opbevares util-
gængeligt for børn. Kontakt derefter
en autoriseret Toyota-forhandler/
-reparatør eller andre kvalificerede
fagfolk hurtigst muligt.
lHvis du ved et uheld kommer til at
sluge et batteri eller på anden måde
får det ind i kroppen, skal du straks
søge læge.
OM42E06DK.book Page 534 Thursday, February 18, 2021 5:07 PM
