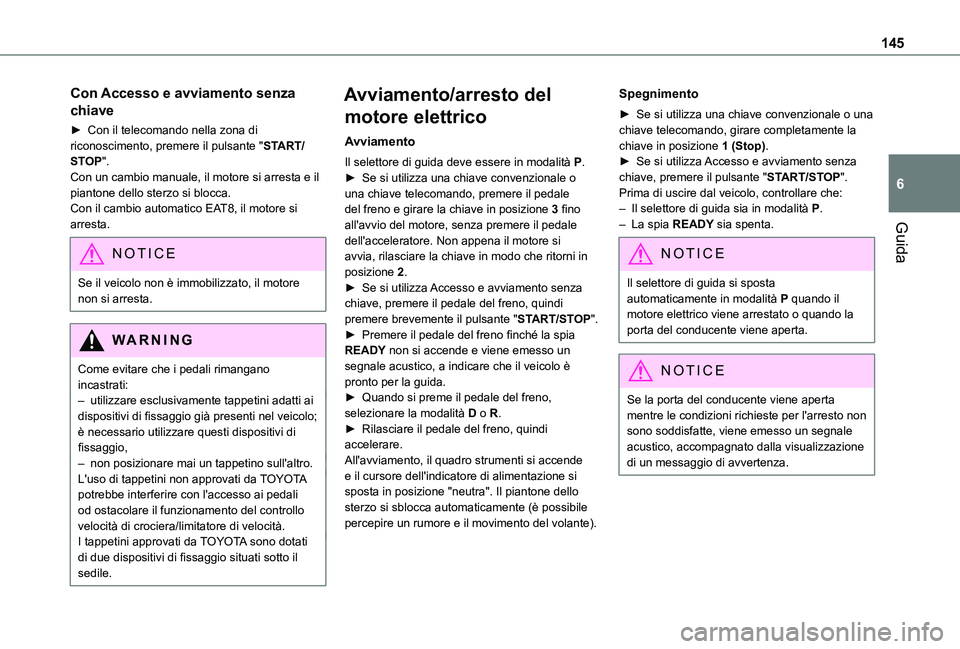

2021 TOYOTA PROACE CITY EV Manuale duso (in Italian)

145
Guida
6
Con Accesso e avviamento senza
chiave
► Con il telecomando nella zona di riconoscimento, premere il pulsante "START/STOP".Con un cambio manuale, il motore si arresta e il piantone dello sterzo si blocca.Con il cambio automatico EAT8, il motore si arresta.
NOTIC E
Se il veicolo non è immobilizzato, il motore non si arresta.
WARNI NG
Come evitare che i pedali rimangano incastrati:– utilizzare esclusivamente tappetini adatti ai dispositivi di fissaggio già presenti nel veicolo; è necessario utilizzare questi dispositivi di fissaggio,– non posizionare mai un tappetino sull'altro.L'uso di tappetini non approvati da TOYOTA potrebbe interferire con l'accesso ai pedali od ostacolare il funzionamento del controllo velocità di crociera/limitatore di velocità.I tappetini approvati da TOYOTA sono dotati di due dispositivi di fissaggio situati sotto il sedile.
Avviamento/arresto del
motore elettrico
Avviamento
Il selettore di guida deve essere in modalità P.► Se si utilizza una chiave convenzionale o una chiave telecomando, premere il pedale del freno e girare la chiave in posizione 3 fino all'avvio del motore, senza premere il pedale dell'acceleratore. Non appena il motore si avvia, rilasciare la chiave in modo che ritorni in posizione 2.► Se si utilizza Accesso e avviamento senza chiave, premere il pedale del freno, quindi premere brevemente il pulsante "START/STOP".► Premere il pedale del freno finché la spia READY non si accende e viene emesso un segnale acustico, a indicare che il veicolo è pronto per la guida.► Quando si preme il pedale del freno, selezionare la modalità D o R.► Rilasciare il pedale del freno, quindi
accelerare.All'avviamento, il quadro strumenti si accende e il cursore dell'indicatore di alimentazione si sposta in posizione "neutra". Il piantone dello sterzo si sblocca automaticamente (è possibile percepire un rumore e il movimento del volante).
Spegnimento
► Se si utilizza una chiave convenzionale o una chiave telecomando, girare completamente la chiave in posizione 1 (Stop).► Se si utilizza Accesso e avviamento senza chiave, premere il pulsante "START/STOP".Prima di uscire dal veicolo, controllare che:– Il selettore di guida sia in modalità P.– La spia READY sia spenta.
NOTIC E
Il selettore di guida si sposta automaticamente in modalità P quando il motore elettrico viene arrestato o quando la porta del conducente viene aperta.
NOTIC E
Se la porta del conducente viene aperta mentre le condizioni richieste per l'arresto non sono soddisfatte, viene emesso un segnale acustico, accompagnato dalla visualizzazione di un messaggio di avvertenza.

146
Caso speciale con Accesso
e avviamento senza chiave
Inserimento dell'accensione
conAccesso e avviamento senza
chiave

Con la chiave elettronica "Accesso e avviamento senza chiave" all'interno del veicolo, la pressione del pulsante "START/STOP", senza premere alcun pedale, consente l'inserimento dell'accensione.► Premere nuovamente questo pulsante per disinserire l'accensione e consentire il bloccaggio del veicolo.
Avviamento di back-up
Sul piantone dello sterzo è installato un lettore di back-up, per consentire l'avviamento del motore se il sistema non è in grado di rilevare la chiave nella zona di riconoscimento o se la batteria della chiave elettronica è scarica.

► Tenere in posizione il telecomando contro il lettore di back-up.► Con cambio manuale, portare la leva del cambio in posizione di folle, quindi premere completamente il pedale della frizione.► Con cambio automatico o selettore di guida, selezionare la modalità P, quindi premere il pedale del freno.► Premere il pulsante "START/STOP".Il motore si avvia.
Telecomando non riconosciuto con
Accesso e avviamento senza chiave
Se il telecomando non si trova più nella zona di riconoscimento, viene visualizzato un messaggio sul quadro strumenti quando si chiude una porta o si prova a spegnere il motore.► Per confermare l'arresto del motore, premere il pulsante "START/STOP" per circa 3 secondi,
quindi rivolgersi a un concessionario TOYOTA o a un'officina qualificata.
Spegnimento forzato con Accesso e
avviamento senza chiave
Solo in caso di emergenza, è possibile spegnere il motore in qualsiasi condizione (anche durante la guida).► Per fare questo, tenere premuto il pulsante "START/STOP" per circa 5 secondi.In tal caso, il piantone dello sterzo si blocca subito dopo l'arresto del veicolo.
Modalità "Chiave
disinserita"
La modalità "Key off" consente di bloccare il veicolo lasciando il motore acceso senza la chiave o Accesso e avviamento senza chiave presente al suo interno.Questa modalità consente ai dispositivi elettrici di continuare a funzionare per garantire il comfort termico, la sicurezza del veicolo e il
funzionamento dei sistemi necessari per l'attività.

KEY
OFF

147
Guida
6
► Per attivare o disattivare questa modalità, premere questo pulsante (la spia del pulsante è accesa quando la modalità è attivata).
NOTIC E
Con un motore elettrico, questa modalità rimane attiva per circa 10 minuti dopo il bloccaggio del veicolo.
Freno di stazionamento
manuale
Applicazione
► Con il piede sul pedale del freno, tirare la leva del freno di stazionamento per immobilizzare il veicolo.
Rilasciare su terreno
pianeggiante
► Con il piede sul pedale del freno, tirare delicatamente in alto la leva del freno di stazionamento, premere il pulsante di rilascio, quindi abbassare completamente la leva.Durante la guida del veicolo, questa spia di allarme si accende, insieme all'emissione di un segnale acustico e alla visualizzazione di un messaggio, per indicare che il freno di stazionamento è ancora inserito o non è stato completamente rilasciato.
WARNI NG
Durante il parcheggio del veicolo in pendenza normale o ripida in condizione di carico, orientare le ruote contro il marciapiede, quindi inserire il freno di stazionamento.
NOTIC E
La pressione del pedale del freno facilita l'inserimento e il disinserimento del freno di stazionamento manuale.
WARNI NG
Con un cambio manuale, innestare la marcia, quindi disinserire l'accensione.
WARNI NG
Con un cambio automatico, portare il selettore marcia in posizione P, quindi disinserire l'accensione.
Freno di stazionamento
elettrico
In modalità automatica, questo sistema inserire il freno di stazionamento quando il motore viene spento e lo disinserisce in fase di ripartenza.


Sempre, con il motore acceso:► Per inserire il freno di stazionamento, tirare rapidamente il comando.► Per disinserirlo, spingere rapidamente il comando mentre si preme il pedale del freno.La modalità automatica è attivata per impostazione predefinita.Questo funzionamento automatico può essere disattivato in determinate situazioni.
Spia
Questa spia si accende sul quadro strumenti e sul comando per confermare l'inserimento del freno di stazionamento ed è accompagnata dalla visualizzazione del messaggio "Freno di stazionamento inserito".Questa spia si spegne per confermare il disinserimento del freno di stazionamento

148
ed è accompagnata dalla visualizzazione del messaggio "Freno di stazionamento disinserito".La spia lampeggia in risposta a una richiesta di inserimento o disinserimento manuale del freno.
WARNI NG
In caso di anomalia della batteria, il freno di stazionamento elettrico non funziona.
Come misura di sicurezza in presenza di un cambio manuale, se il freno di stazionamento non è inserito, immobilizzare il veicolo innestando una marcia.Come misura di sicurezza in presenza di un cambio automatico o selettore di guida, se il freno di stazionamento non è inserito, immobilizzare il veicolo posizionando il cuneo in dotazione sotto una delle ruote.Rivolgersi a un concessionario autorizzato Toyota, a un riparatore autorizzato Toyota o a un riparatore qualificato.


WARNI NG
Prima di uscire dal veicolo, verificare che il freno di stazionamento sia inserito: le relative spie sul quadro strumenti e sul comando devono essere accese fisse.Se il freno di stazionamento non è inserito, viene emesso un segnale acustico e viene visualizzato un messaggio all'apertura della del conducente.
WARNI NG
Non lasciare mai un bambino da solo all'interno del veicolo poiché potrebbe disinserire il freno di stazionamento.
WARNI NG
Durante lo stazionamento del veicolo: su una pendenza ripida, in condizioni di carico elevato o durante il rimorchioCon cambio manuale, girare le ruote verso il marciapiede e innestare una marcia.Con cambio automatico o selettore di guida, girare le ruote verso il marciapiede e selezionare la modalità P.Durante il traino di un rimorchio, è possibile
parcheggiare il veicolo su pendenze massime del 12%.
Funzionamento manuale
Disinserimento manuale
Con l'accensione inserita o il motore acceso:► Premere il pedale del freno.► Mantenendo la pressione sul pedale del freno, spingere rapidamente la leva di comando.
NOTIC E
Se il pedale del freno non viene premuto, il freno di stazionamento non viene disinserito e viene visualizzato un messaggio.
Inserimento manuale
A veicolo fermo:► Tirare rapidamente la leva di comando.La spia della leva di comando lampeggia per confermare la richiesta di inserimento.
Funzionamento automatico
Disinserimento automatico
Accertarsi che il motore sia acceso e che la porta del conducente sia chiusa.Il freno di stazionamento elettrico si disinserisce automaticamente in modo graduale quando il veicolo riparte.Con cambio manuale► Premere completamente il pedale della frizione e innestare la prima marcia o la retromarcia.

149
Guida
6
► Premere il pedale dell'acceleratore e rilasciare il pedale della frizione.Con cambio automatico► Premere il pedale del freno.► Selezionare la posizione D, M o R.► Rilasciare il pedale del freno e premere il pedale dell'acceleratore.Con selettore di guida► Premere il pedale del freno.► Selezionare la modalità D, B o R.► Rilasciare il pedale del freno e premere il pedale dell'acceleratore.
NOTIC E
Con cambio automatico o selettore di guida, se il freno non viene rilasciato automaticamente, controllare che le porte anteriori siano chiuse correttamente.
WARNI NG
A veicolo fermo con il motore acceso, non premere il pedale dell'acceleratore se non necessario. Rischio di disinserimento del freno di stazionamento.
Inserimento automatico
A veicolo fermo, il freno di stazionamento viene inserito automaticamente all'arresto del motore.
WARNI NG
Non viene inserito automaticamente se il motore è in stallo o entra in modalità STOP con Stop & Start.
NOTIC E
In modalità automatica, il freno di stazionamento può essere inserito o disinserito manualmente in qualsiasi momento tramite il comando.
Casi speciali
Immobilizzazione del veicolo con il
motore acceso
Per immobilizzare il veicolo con il motore acceso, tirare rapidamente la leva di comando.
Parcheggio del veicolo con il freno
disinserito
WARNI NG
In condizioni climatiche molto fredde (ghiaccio), l'inserimento del freno di stazionamento non è consigliato.Per immobilizzare il veicolo, inserire una marcia o posizionare dei cunei sotto le ruote.
NOTIC E
Con cambio automatico o selettore di guida, la modalità P viene selezionata automaticamente al disinserimento dell'accensione. Le ruote vengono bloccate.Per ulteriori informazioni sulla Rotazione libera delle ruote, fare riferimento alla sezione corrispondente.
NOTIC E
Con cambio automatico o selettore di guida, mentre è selezionata la modalità N, l'apertura della porta del conducente attiva un segnale acustico e viene innestata la modalità P. Il segnale acustico si arresta dopo la chiusura della portiera lato conducente.

150
Disattivazione del
funzionamento automatico
In alcune situazioni, ad esempio in condizioni di freddo estremo e durante il traino di un rimorchio (ad es. roulotte, veicolo in panne), potrebbe essere necessario disattivare il funzionamento automatico del sistema.► Avviare il motore.► Utilizzare la leva di comando per inserire il freno di stazionamento, se disinserito.► Sollevare completamente il piede dal pedale del freno.► Tenere spinta la leva di comando in direzione di disinserimento per almeno 10 secondi e per non più di 15 secondi.► Disinserire la leva di comando.► Tenere premuto il pedale del freno.► Tirare la leva di comando in direzione di inserimento per 2 secondi.Questa spia sul quadro strumenti si accende per confermare la disattivazione delle funzioni automatiche.
► Disinserire la leva di comando e rilasciare il pedale del freno.A partire da quel momento, il freno di stazionamento non potrà essere inserito e disinserito manualmente tramite la leva di comando.Ripetere questa procedura per riattivare il funzionamento automatico (confermato dallo spegnimento della spia sul quadro strumenti).
Frenata di emergenza
Se la pressione del pedale del freno non garantisce una frenata efficace o in circostanze eccezionali (ad esempio malessere del conducente, guida assistita), è possibile frenare il veicolo tirando costantemente il comando del freno di stazionamento. La frenata continua finché il comando viene mantenuto tirato e termina quando il comando viene rilasciato.I sistemi ABS e DSC stabilizzano il veicolo durante una frenata di emergenza.In caso di anomalia della frenata di emergenza, sul quadro strumenti viene visualizzato il messaggio "Anomalia freno di stazionamento".In caso di anomalia dei sistemi ABS e DSC, indicata dall'accensione di una o di entrambe le spie sul quadro strumenti, la stabilità del veicolo non è più garantita.► In questo caso, garantire la stabilita del veicolo tramite azioni di "trazione-rilascio"
successive e ripetute del comando del freno di stazionamento elettrico fino all'arresto completo del veicolo.
Assistenza alla partenza
in salita
Il sistema tiene temporaneamente fermo il veicolo (per circa 2 secondi) durante una partenza in salita, mentre si sposta il piede dal pedale del freno a quello dell'acceleratore.È attivo solo quando:– Il veicolo è completamente fermo, con il piede sul pedale del freno.– Sono soddisfatte determinate condizioni di pendenza.– La porta del conducente è chiusa.
WARNI NG
Non uscire dal veicolo quando questo è tenuto temporaneamente dall'assistenza alla partenza in salita.Se qualcuno deve uscire dal veicolo con il motore acceso, inserire manualmente il freno di stazionamento. Quindi, assicurarsi che la spia del freno di stazionamento e la spia P nella leva di comando freno di stazionamento elettrico siano accese fisse.

151
Guida
6
WARNI NG
Non è possibile disattivare la funzione di assistenza partenza in salita. Tuttavia, l'uso del freno di stazionamento per immobilizzare il veicolo interrompe il relativo funzionamento.
Funzionamento

Rivolto a monte e fermo, il veicolo viene tenuto fermo per qualche istante quando il conducente rilascia il pedale del freno:– Se è innestata la prima marcia o la posizione di folle sul cambio manuale.– Se è selezionata la modalità D o M sul cambio automatico.– Se è selezionata la modalità D o B sul selettore di guida.


Rivolto a valle, fermo e con la retromarcia innestata, il veicolo viene tenuto fermo per
qualche istante quando il conducente rilascia il pedale del freno.
Anomalia
In caso di anomalia, queste spie di allarme si accendono sul quadro strumenti, accompagnate dalla visualizzazione di un messaggio.Farlo controllare da un concessionario autorizzato Toyota, da un riparatore autorizzato Toyota o da un riparatore qualificato.
Cambio manuale a 5
velocità
Innesto della retromarcia

► Con il pedale della frizione completamente premuto, è necessario posizionare la leva del cambio in folle.► Spostare la leva del cambio a destra, quindi riportarla indietro.
WARNI NG
Innestare la retromarcia solo quando il veicolo è fermo con il motore al minimo.

152
NOTIC E
Come precauzione di sicurezza e per facilitare l'avviamento del motore:– selezionare sempre la posizione di folle,– premere il pedale della frizione.
Cambio manuale a 6
velocità
Innesto della 5a o 6a marcia
► Spostare il selettore marce completamente a destra per inserire la 5a o 6a.
WARNI NG
L'inosservanza di questa istruzione potrebbe causare danni permanenti al cambio (inserimento improvviso della 3a o 4a).
Innesto della retromarcia

► Sollevare la ghiera sotto la manopola e spostare la leva a sinistra, quindi in avanti.
WARNI NG
Innestare la retromarcia solo quando il veicolo è fermo con il motore al minimo.
NOTIC E
Come precauzione di sicurezza e per facilitare l'avviamento del motore:– selezionare sempre la posizione di folle,– premere il pedale della frizione.
(tipo 1) Cambio
automatico
Cambio automatico a 8 velocità che offre la possibilità di scegliere la comodità del funzionamento automatico o del cambio marce manuale.Sono disponibili due modalità di guida:– Funzionamento automatico per la gestione elettronica delle marce tramite cambio:– Funzionamento manuale per il cambio sequenziale delle marce operato del conducente.In modalità automatica, è ancora possibile cambiare marcia manualmente utilizzando le levette di comando sul volante (ad es. per sorpassare).
Selettore marcia
WARNI NG
Per girare il selettore marcia in sicurezza completa, si consiglia di tenere il piede sul pedale del freno.
