25
Strumentazione
1
Indicatore di livello olio motore
(A seconda della versione)Sulle versioni dotate di misuratore elettronico dell'olio, lo stato del livello dell'olio motore viene visualizzato per qualche secondo all'inserimento dell'accensione, contemporaneamente alle informazioni di manutenzione.
NOTIC E
La lettura del livello è corretta solo se il veicolo è in piano e il motore è stato spento da almeno 30 minuti.
Con quadro strumenti digitaleLa conformità del livello dell'olio motore viene monitorata premendo il pulsante "Check" nel menu touch screen Guida / Veicolo.Con simboli LCD, testo o grafico sul quadro strumenti LCD
Livello olio corretto

Questo viene indicato da un messaggio sul quadro strumenti.
Livello olio basso

Questo viene indicato da un messaggio sul quadro strumenti.Se il livello basso dell'olio è confermato tramite controllo con l'astina di livello, è necessario un rabbocco per evitare danni al motore.Per ulteriori informazioni su Controllo livelli, fare riferimento alla sezione corrispondente.
Guasto del misuratore del livello olio

Questo viene indicato dalla visualizzazione un messaggio sul quadro strumenti. Rivolgersi a un concessionario TOYOTA o a una
officina qualificata.
WARNI NG
In caso di guasto del misuratore elettrico, il livello dell'olio non sarà più monitorato.Se il sistema è difettoso, è necessario controllare il livello dell'olio motore con l'astina di livello manuale situata nel vano motore.Per ulteriori informazioni su Controllo livelli, fare riferimento alla sezione corrispondente.
Indicatori di autonomia AdBlue®
I motori diesel sono dotati di un sistema di controllo emissioni SCR (Selective Catalytic Reduction, Riduzione catalitica selettiva) e di un filtro antiparticolato diesel (DPF) per il trattamento dei gas di scarico. Questi motori non possono funzionare senza liquido AdBlue®.Quando il livello di AdBlue® scende al di sotto del livello di riserva (tra 2.400 e 0 km), una spia di allarme si accende nel momento in cui si inserisce l'accensione e sul quadro strumenti.
WARNI NG
Il sistema di prevenzione avviamento motore richiesto per legge viene attivato automaticamente una volta che il serbatoio di AdBlue® è vuoto. Quindi non sarà più possibile avviare il motore fino al rabbocco del livello minimo di AdBlue®.

26
Visualizzazione manuale dell'autonomia
Mentre l'autonomia di guida è superiore a 2.400 km, questa non viene visualizzata automaticamente.Con simboli LCD, testo o grafico sul quadro strumenti LCD


► Premere questo pulsante per visualizzare temporaneamente l'autonomia di guida. Con quadro strumenti digitaleÈ possibile visualizzare le informazioni relative all'autonomia del veicolo premendo il pulsante "CHECK" nel menu Guida/Veicolo" del touch screen.
Azioni necessarie relative all'assenza di AdBlue®
Le seguenti spie di allarme si accendono quando la quantità di AdBlue® è inferiore al livello di riserva corrispondente a un'autonomia di 2.400 km.Insieme alle spie di allarme, dei messaggi ricordano regolarmente la necessità di eseguire un rabbocco per evitare l'inibizione di avviamento del motore. Fare riferimento alla
sezione Spie di allarme e indicatori per dettagli sui messaggi visualizzati.
NOTIC E
Per ulteriori informazioni sulla AdBlue®(motori diesel) e, in particolare, sul rabbocco, fare riferimento alla sezione corrispondente.
Con motori Euro 6.2 / 6.3
Spie/spie di allarme accese
AzioneAutonomia residua


Rabboccare.Tra 2.400 km e 800 km

Rabboccare prima possibile.
Tra 800 km e 100 km


È necessario rabboccare, per scongiurare il rischio che venga inibito l'avviamento del motore.
Tra 100 km e 0 km
Spie/spie di allarme accese
AzioneAutonomia residua


Per poter riavviare il motore, aggiungere almeno 5 litri di AdBlue®
nel relativo serbatoio.
0 km
Anomalia del sistema di controllo emissioni SCR
Rilevamento anomalie


Se viene rilevata un'anomalia, queste spie di allarme di accendono, accompagnate da un segnale acustico e da un messaggio "Anomalia
antinquinamento” o “NO START IN”.
L'allarme viene attivato durante la guida, quando viene rilevato un guasto per la prima volta, successivamente all'inserimento dell'accensione per i cicli di guida successivi, se la causa del
guasto persiste.

27
Strumentazione
1
NOTIC E
Se si tratta di un'anomalia temporanea, l'allarme scompare durante il ciclo di guida successivo, dopo i controlli autodiagnostici del sistema di controllo emissioni SCR.
Anomalia confermata durante la fase di guida consentita (tra 1.100 km e 0 km)
Se l'indicazione di guasto è ancora permanentemente visualizzata dopo 50 km di guida, viene confermata l'anomalia nel sistema SCR.La spia di allarme AdBlue lampeggia, quindi viene visualizzato un messaggio "Anom antinquin: Avviam vietato in X chilometri" o "NO START IN X miglia", indicante l'autonomia di guida in miglia o chilometri.Durante la guida, il messaggio viene visualizzato ogni 30 secondi. L'allarme viene ripetuto a ogni inserimento dell'accensione.È possibile proseguire la guida per 1.100 km
prima che si attivi il sistema immobilizzatore del motore.
WARNI NG
Far controllare il sistema presso un concessionario autorizzato Toyota, un riparatore autorizzato Toyota o un riparatore qualificato.
Avviamento non consentito
Ogni volta che viene inserita l'accensione, viene visualizzato il messaggio "Anom antinquin: Avv vietato" o "NO START IN".
WARNI NG
Per poter riavviare il motore, rivolgersi a un concessionario autorizzato Toyota, a un riparatore autorizzato Toyota o a un riparatore
qualificato.
Indicatore di alimentazione (elettrico)

CHARGERicarica della batteria di trazione durante l'accelerazione e la frenata.ECO
Consumo moderato di energia e autonomia di guida ottimizzata.POWER
Consumo di energia da parte della catena cinematica durante l'accelerazione.NEUTRALAll'inserimento dell'accensione, la catena cinematica elettrica del veicolo non consuma né genera energia: dopo aver superato l'indicatore, l'ago torna in posizione "neutra": tra ECO e CHARGE.
NOTIC E
Con l'accensione disinserita, l'apertura della porta lato conducente attiva l'indicatore che si sposta in posizione "neutra": tra ECO e CHARGE.
Indicatore del livello di carica
(elettrico)

Quando il veicolo viene avviato, vengono visualizzati continuamente lo stato di carica della batteria di trazione e l'autonomia residua.

28
NOTIC E
Con l'accensione disinserita, l'apertura della porta lato conducente attiva l'indicatore.
Spie di allarme associate
Due livelli successivi di allerta indicano che l'energia disponibile è scesa a un livello basso:1° livello: riservaLo stato di carica della batteria di trazione è basso.Fissa e indicatore nella zona rossa, accompagnata da un segnale acustico.► Visualizzare l'autonomia di guida sul quadro strumenti.► Ricaricare il veicolo prima possibile.2° livello: criticoLo stato di carica della batteria di trazione è critico.Fissa, insieme alla spia di allarme di riserva, accompagnata da un segnale acustico.► È necessario ricaricare il veicolo.
WARNI NG
L'autonomia residua non viene più calcolata. La potenza della catena cinematica si riduce gradualmente.Il riscaldamento e l'aria condizionata vengono spenti (anche se l'indicatore di consumo comfort termico non è in posizione "ECO").
Indicatore di consumo comfort
termico (elettrico)

L'indicatore mostra il consumo dell'energia elettrica della batteria di trazione da parte dei dispositivi del comfort termico all'interno dell'abitacolo.I dispositivi in questione sono i sistemi di riscaldamento e dell'aria condizionata.Questo equipaggiamento può essere utilizzato:– Se il veicolo non è collegato, quando la spia READY è accesa.– Se il veicolo è collegato, quando l'accensione è inserita (modalità "Lounge").La selezione della modalità ECO limita le prestazioni di parte di questo equipaggiamento. L'ago sull'indicatore del consumo del comfort termico si sposta quindi nella zona "ECO".
NOTIC E
Per riscaldare o raffreddare rapidamente l'abitacolo, selezionare temporaneamente l'impostazione massima di riscaldamento o raffreddamento.Quando il riscaldamento è al massimo, il misuratore sull'indicatore di consumo comfort termico si trova nella zona MAX. Quando l'aria condizionata è al massimo, rimane nella zona ECO.L'uso eccessivo dell'equipaggiamento di comfort termico, in particolare alle basse velocità, può ridurre significativamente l'autonomia del veicolo.Ricordarsi di ottimizzare le impostazioni dell'equipaggiamento una volta raggiunto il livello di comfort desiderato e regolarle, se necessario, ogni volta che si avvia il veicolo.Dopo un periodo prolungato di inutilizzo del riscaldamento, si potrebbe notare un leggero odore durante i primissimi minuti di utilizzo.

29
Strumentazione
1

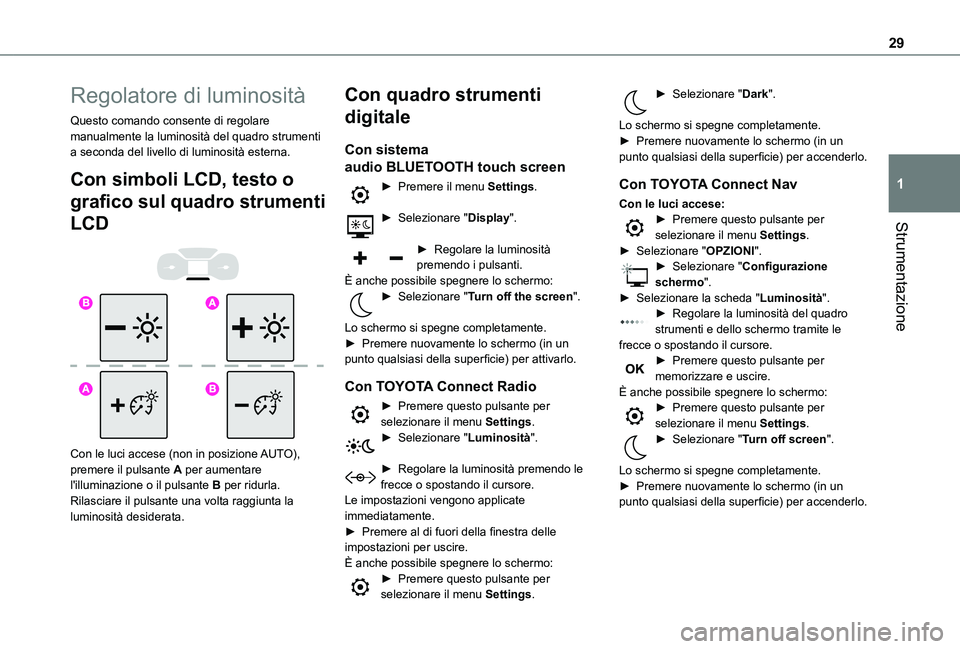

Regolatore di luminosità
Questo comando consente di regolare manualmente la luminosità del quadro strumenti a seconda del livello di luminosità esterna.
Con simboli LCD, testo o
grafico sul quadro strumenti
LCD


Con le luci accese (non in posizione AUTO), premere il pulsante A per aumentare l'illuminazione o il pulsante B per ridurla.Rilasciare il pulsante una volta raggiunta la luminosità desiderata.
Con quadro strumenti
digitale
Con sistema
audio BLUETOOTH touch screen
► Premere il menu Settings.
► Selezionare "Display".
► Regolare la luminosità premendo i pulsanti.È anche possibile spegnere lo schermo:► Selezionare "Turn off the screen".
Lo schermo si spegne completamente.► Premere nuovamente lo schermo (in un punto qualsiasi della superficie) per attivarlo.
Con TOYOTA Connect Radio
► Premere questo pulsante per selezionare il menu Settings.► Selezionare "Luminosità".
► Regolare la luminosità premendo le frecce o spostando il cursore.Le impostazioni vengono applicate immediatamente.► Premere al di fuori della finestra delle impostazioni per uscire.È anche possibile spegnere lo schermo:► Premere questo pulsante per selezionare il menu Settings.
► Selezionare "Dark".
Lo schermo si spegne completamente.► Premere nuovamente lo schermo (in un punto qualsiasi della superficie) per accenderlo.
Con TOYOTA Connect Nav
Con le luci accese:► Premere questo pulsante per selezionare il menu Settings.► Selezionare "OPZIONI".► Selezionare "Configurazione schermo".► Selezionare la scheda "Luminosità".► Regolare la luminosità del quadro strumenti e dello schermo tramite le frecce o spostando il cursore.► Premere questo pulsante per memorizzare e uscire.È anche possibile spegnere lo schermo:► Premere questo pulsante per selezionare il menu Settings.► Selezionare "Turn off screen".
Lo schermo si spegne completamente.► Premere nuovamente lo schermo (in un punto qualsiasi della superficie) per accenderlo.

30
Computer di viaggio
Informazioni visualizzate sul viaggio corrente (autonomia, consumo di carburante, velocità media, ecc.).
Display informazioni
I dettagli vengono visualizzati in sequenza.– Chilometraggio viaggio.– Autonomia.– Consumo di carburante corrente.– Velocità media.– Stop & Start Contatore tempo.– Informazioni dal sistema di riconoscimento limiti di velocità.


► Tenere premuto il pulsante sull'estremità della leva di comando tergicristalli.



► Oppure premere la rotella sul volante.
Reset viaggio
Il reset viene eseguito quando viene visualizzato il contatore di viaggio.► Tenere premuto il pulsante sull'estremità della leva di comando tergicristalli per ulteriori due secondi.► Premere la rotella sul volante per ulteriori due secondi.


► Premere questo pulsante per ulteriori 2 secondi.
Definizioni
Autonomia
(miglia o km)(Percentuale del livello di carica della batteria di trazione (elettrico)) / Distanza ancora percorribile con il carburante residuo nel serbatoio (in base al consumo medio degli ultimi chilometri percorsi) (benzina o diesel).Livello di carica effettivo della batteria di trazione e autonomia (elettrico).Questo valore può variare a seguito di un cambiamento dello stile di guida o del terreno, con conseguente modifica significativa del consumo di carburante corrente.Veicolo con motore a benzina o diesel:Quando l'autonomia scende al di sotto di 30 km, vengono visualizzati dei trattini.Dopo il rifornimento di almeno 5 litri di carburante, l'autonomia viene ricalcolata e visualizzata se superiore a 100 km.
Durante la guida, i trattini visualizzati a lungo al posto dei numeri indicano la presenza di un'anomalia.Rivolgersi a un concessionario TOYOTA o a una officina qualificata.Veicolo con motore elettrico:Due livelli di allarme successivi indicano che la quantità di energia disponibile si sta riducendo.

31
Strumentazione
1
Per ulteriori informazioni sugli Indicatori e in particolare sull'Indicatore del livello di carica, fare riferimento alla sezione corrispondente.
Consumo corrente
(mpg o l/100 km o km/l)(miglia/kWh o kWh/100 km o km/kWh) (elettrico) / Calcolato durante gli ultimi secondi di guida.Questa velocità viene visualizzata solo a velocità superiori a 30 km/h (Diesel).
Consumo medio
(mpg o l/100 km o km/l)(miglia/kWh o kWh/100 km o km/kWh) (elettrico) / Calcolata dall'ultimo azzeramento del computer di viaggio.
Velocità media
(mph o km/h)Calcolata dall'ultimo azzeramento del computer di viaggio.
Distanza percorsa
(km o miglia)Calcolata dall'ultimo azzeramento del computer di viaggio.
Stop & Start contatore tempo
(minuti/secondi o ore/minuti)
Se il veicolo è dotato di Stop & Start, il contatore tempo calcola il tempo trascorso in modalità STOP durante un viaggio.Si azzera a ogni inserimento dell'accensione.
Sistema audio
BLUETOOTH touch
screen

Questo sistema consente di accedere ai seguenti elementi:– Comandi dell'impianto audio e del telefono e visualizzazione delle relative informazioni.– Funzione del veicolo e menu delle impostazioni dell'equipaggiamento.– Comandi del sistema dell'aria condizionata (a seconda della versione).
WARNI NG
Per motivi di sicurezza, arrestare sempre il veicolo prima di eseguire operazioni che richiedono attenzione.Alcune funzioni non sono accessibili durante la guida.

32
Raccomandazioni
Non utilizzare oggetti appuntiti sul touch screen.Non toccare il touch screen con le mani bagnate.Utilizzare un panno morbido e pulito per pulire il touch screen.
Comandi principali
Con accensione disinserita: avvio del sistemaCon motore in funzione: silenziamentoManopola sinistra: regolazione del volume (rotazione)/accesso diretto al menu Sistemi Multimediali (pressione)Manopola destra: regolazione del flusso d'aria (rotazione)/accesso diretto al menu Clima (pressione)Accesso ai menu
Ritorno alla schermata precedente o conferma
NOTIC E
Dopo qualche istante senza alcuna azione sulla seconda pagina, viene visualizzata automaticamente la prima pagina.
Menu
Radio
Sistemi Multimediali
ClimaImpostazioni di temperatura, flusso d'aria, ecc.Per ulteriori informazioni sull'Aria condizionata manuale, fare riferimento alla sezione corrispondente.Telefono
GuidaAttivazione, disattivazione e impostazioni per determinate funzioni.ImpostazioniImpostazioni principali di sistema.
NOTIC E
Per ulteriori informazioni sui menu, fare riferimento alle sezioni che descrivono i sistemi audio e telematico.
Touch screen
Questo sistema consente di accedere ai seguenti elementi:– Visualizzazione permanente dell'ora e della temperatura esterna (viene visualizzata una spia di allarme se c'è rischio di ghiaccio).– Funzioni del veicolo e menu delle impostazioni dell'equipaggiamento.– Comandi dell'impianto audio e del telefono e visualizzazione delle relative informazioni.– Visualizzazione delle funzioni di assistenza visiva alle manovre– Servizi Internet e visualizzazione delle relative informazioni.– Comandi del sistema di navigazione e visualizzazione delle relative informazioni (a seconda della versione).
WARNI NG
Per motivi di sicurezza, arrestare sempre il veicolo prima di eseguire operazioni che richiedono attenzione.Alcune funzioni non sono accessibili durante la guida.
