Page 465 of 576

463
8
Owners Manual_Europe_M62097_cz
8-2. Postupy v případě nouze
Když nastanou potíže
Pokud se rozsvítí nebo bliká vý-
stražná kontrolka vysoké teploty
chladicí kapaliny motoru
1 Zastavte vozidlo na bezpečném
místě a vypněte systém klimati-
zace, a pak vypněte systém pali-
vových článků.
2 Pokud vidíte páru:
Poté, co pára zm izí, opatrně
zvedněte kapotu.
Pokud nevidíte páru:
Opatrně zvedn ěte kapotu.
3 Poté, co se systém palivových
článků dostatečně ochladí, pro-
hlédněte hadice a blok chladiče
(chladič), zda neuniká kapalina.
Elektrický ventilátor chlazení
Chladič chladicí kapaliny sousta-
vy palivových článků
Pokud uniká velké množství chladicí ka-
paliny, ihned kontak tujte kteréhokoliv autorizovaného prodejce nebo servis
Toyota, nebo kterýkoliv spolehlivý
servis.
4 Hladina chladicí kapaliny sousta-
vy palivových článků je uspoko-
jující, pokud je mezi ryskami
"MAX" a "MIN" na nádržce.
Nádržka chladicí kapaliny sou-
stavy palivových článků
Ryska "MAX"
Ryska "MIN"
Pokud je mno žství chladicí kapaliny
soustavy palivových článků nízké:
Ihned kontaktujte kt eréhokoliv autorizo- vaného prodejce nebo servis Toyota,
nebo kterýkoliv spolehlivý servis.
Pokud není množství chladicí kapaliny soustavy palivových článků nízké:
Nechte vozidlo prohlédnout u nejbližšího
autorizovaného prodejce nebo v servisu Toyota, nebo v kterémkoliv spolehlivém
servisu.
I když je chladicí kapaliny soustavy pali-
vových článků málo, nedoplňujte ji.
Nápravná opatření
Page 466 of 576

464
Owners Manual_Europe_M62097_cz
8-2. Postupy v případě nouze
Pokud se výstražná kontrolka
přehřívání systému palivových
článků rozsvítí
1 Zastavte vozidlo na bezpečném
místě a vypněte systém klimati-
zace, a pak vypněte systém pali-
vových článků.
2 Pokud vidíte páru nebo úniky
chladicí kapaliny:
Poté, co pára zm izí, opatrně
zvedněte kapotu.
Pokud nevidíte páru nebo úniky
chladicí kapaliny:
Opatrně zvedn ěte kapotu.
3 Poté, co se systém palivových
článků ochladí, prohlédněte ha-
dice a blok chladiče (chladič),
zda neuniká kapalina.
Elektrický ventilátor chlazení
Chladič chladicí kapaliny měniče
napětí
Pokud uniká velké množství chladicí ka- paliny, ihned kontak tujte kteréhokoliv
autorizovaného prodejce nebo servis
Toyota, nebo kterýkoliv spolehlivý servis.
4 Hladina chladicí kapaliny měni-
če napětí je uspokojující, pokud
je mezi ryskami "MAX" a "MIN"
na nádržce.
Nádržka chladicí kapaliny měni-
če napětí
Ryska "MAX"
Ryska "MIN"
5 Pokud je to potřebné, doplňte
chladicí kapalinu měniče napětí.
V případě nouze, pok ud není dostupná
chladicí kapalina měniče napětí, může být použita voda.
Page 467 of 576

465
8
Owners Manual_Europe_M62097_cz
8-2. Postupy v případě nouze
Když nastanou potíže
6Nastartujte systém palivových
článků a zapněte systém klimati-
zace, abyste zkontrolovali, že
běží ventilátor chladiče a abyste
zkontrolovali úniky chladicí kapa-
liny z chladiče nebo hadic.
Ventilátor běží, kd yž je zapnut systém
klimatizace ihned po studeném startu. Ověřte činnost ventilátoru pomocí zvuku
ventilátoru a proudění vzduchu. Pokud
je obtížné to zkontrolovat, opakovaně zapněte a vypněte syst ém klimatizace.
(Ventilátor nemusí b ěžet při teplotách
pod bodem mrazu.)
7 Pokud není ventilátor v činnosti:
Ihned vypněte systém palivových
článků a kontaktujte kteréhokoliv
autorizovaného prodejce nebo
servis Toyota, nebo kterýkoliv
spolehlivý servis.
Pokud je ventilátor v činnosti:
Nechte vozidlo zkontrolovat
u nejbližšího autorizovaného
prodejce nebo v servisu Toyota,
nebo v kterémko liv spolehlivém
servisu.
VÝSTRAHA
■Když provádíte prohlídku pod ka-
potou svého vozidla
Dodržujte následující pokyny. Jejich nedodržení by mohlo vést k váž-
nému zranění, např. popálení.
●Pokud vidíte unikat páru zpod kapo-
ty, neotevírejte ka potu, dokud pára
nepřestane unikat. Prostor jednotky
palivových článků může být velmi horký.
●I když byl systém p alivových článků vypnut, ventilátor chlazení se může
náhle rozběhnout.
Nedotýkejte se ani se nepřibližujte k rotujícím součástem ventilátoru. To
by mohlo vést k zachycení prstů,
oděvů nebo nářadí, a způsobit tak zranění.
●Nepovolujte uzávěr y nádržky chladi- cí kapaliny nebo uzávěr chladiče,
když jsou systém palivových článků
a chladič horké. Pára nebo chladicí kapalina o vyso-
ké teplotě by mohly vystříknout.

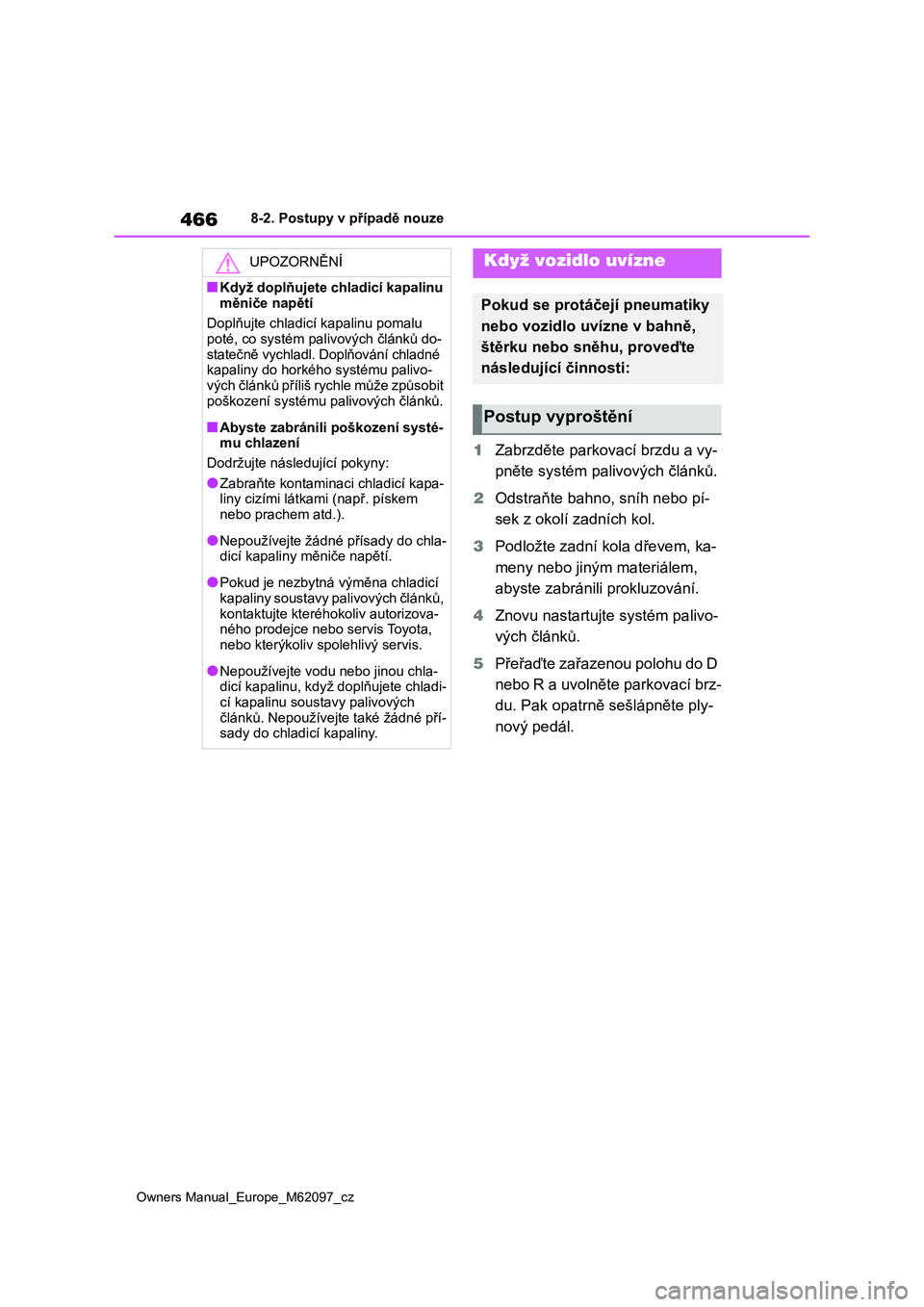

Page 468 of 576

466
Owners Manual_Europe_M62097_cz
8-2. Postupy v případě nouze
1Zabrzděte parkovací brzdu a vy-
pněte systém palivových článků.
2 Odstraňte bahno, sníh nebo pí-
sek z okolí zadních kol.
3 Podložte zadní kola dřevem, ka-
meny nebo jiným materiálem,
abyste zabránili prokluzování.
4 Znovu nastartujte systém palivo-
vých článků.
5 Přeřaďte zařazenou polohu do D
nebo R a uvolněte parkovací brz-
du. Pak opatrně sešlápněte ply-
nový pedál.
UPOZORNĚNÍ
■Když doplňujete chladicí kapalinu
měniče napětí
Doplňujte chladicí kapalinu pomalu poté, co systém palivových článků do-
statečně vychladl. Doplňování chladné
kapaliny do horkého systému palivo- vých článků příliš rychle může způsobit
poškození systému pa livových článků.
■Abyste zabránili poškození systé- mu chlazení
Dodržujte následující pokyny:
●Zabraňte kontaminaci chladicí kapa- liny cizími látkami (např. pískem
nebo prachem atd.).
●Nepoužívejte žádné přísady do chla-
dicí kapaliny měniče napětí.
●Pokud je nezbytná výměna chladicí
kapaliny soustavy pa livových článků,
kontaktujte kteréh okoliv autorizova- ného prodejce nebo servis Toyota,
nebo kterýkoliv spolehlivý servis.
●Nepoužívejte vodu nebo jinou chla-
dicí kapalinu, když doplňujete chladi-
cí kapalinu soustavy palivových článků. Nepoužívejte také žádné pří-
sady do chladicí kapaliny.
Když vozidlo uvízne
Pokud se protáčejí pneumatiky
nebo vozidlo uvízne v bahně,
štěrku nebo sněhu, proveďte
následující činnosti:
Postup vyproštění
Page 469 of 576

467
8
Owners Manual_Europe_M62097_cz
8-2. Postupy v případě nouze
Když nastanou potíže
■Když je obtížné vozidlo uvolnit
Stiskněte spínač , abyste vypnuli
TRC.
Vozidla s levost ranným řízením
"Ovládání trakce je VYPNUTÉ".
Vozidla s pravostranným řízením
"Ovládání trakce je VYPNUTÉ".
VÝSTRAHA
■Když se pokoušíte uvolnit uvízlé
vozidlo
Pokud zvolíte pro uvolnění vozidla za- tlačení dozadu a dopředu, ujistěte se,
že je okolní prostor prázdný, abyste
zabránili nárazu do jiných vozidel, předmětů nebo osob. Vozidlo může
také po uvolnění náhle vyrazit dopředu
nebo dozadu. Buďte mimořádně opa-
trní.
■Když přeřazujete zařazenou po-
lohu
Buďte opatrní, abyste nepřeřazovali
zařazenou polohu při sešlápnutém ply-
novém pedálu. To může vést k neočekávanému prud-
kému zrychlení vozidla, které může
způsobit nehodu s následky smrti nebo vážných zranění.
UPOZORNĚNÍ
■Abyste zabránili poškození převo-dovky a jiných součástí
●Vyhněte se protáčení zadních kol
a sešlapování plynového pedálu
více, než je nezbytné.
●Pokud zůstává vozidlo uvízlé i po
provedení těchto činností, vozidlo může vyžadovat vytažení, aby se
uvolnilo.
Page 470 of 576
468
Owners Manual_Europe_M62097_cz
8-2. Postupy v případě nouze
Page 471 of 576
9
469
Owners Manual_Europe_M62097_cz
9
Technické údaje vozidla
Technické údaje vozidla
9-1. Technické údaje
Údaje o údržbě (palivo,
hladina kapaliny atd.)......470
9-2. Přizpůsobení
Přizpůsobitelné funkce .....477
9-3. Inicializace
Položky pro inicializaci......490
Page 472 of 576
470
Owners Manual_Europe_M62097_cz
9-1. Technické údaje
9-1.Technické údaje
Rozměry
Hmotnosti
*1: Vozidla bez zatížení*2: Vozidla bez elektronické sluneční clony*3: Vozidla s elektronickou sluneční clonou
Údaje o údržbě (palivo, hladina kapaliny atd.)
Rozměry a hmotnosti
Celková délka4 975 mm
Celková šířka1 885 mm
Celková výška*11 470 mm*2
1 480 mm*3
Rozvor2 920 mm
Rozchod*1Vpředu1 610 mm
Vzadu1 605 mm
Celková hmotnost vozidla2 415 kg
Maximální přípustné zatížení
nápravyPřední1 210 kg
Zadní1 445 kg
