2021 TOYOTA CAMRY Manual del propietario (in Spanish)

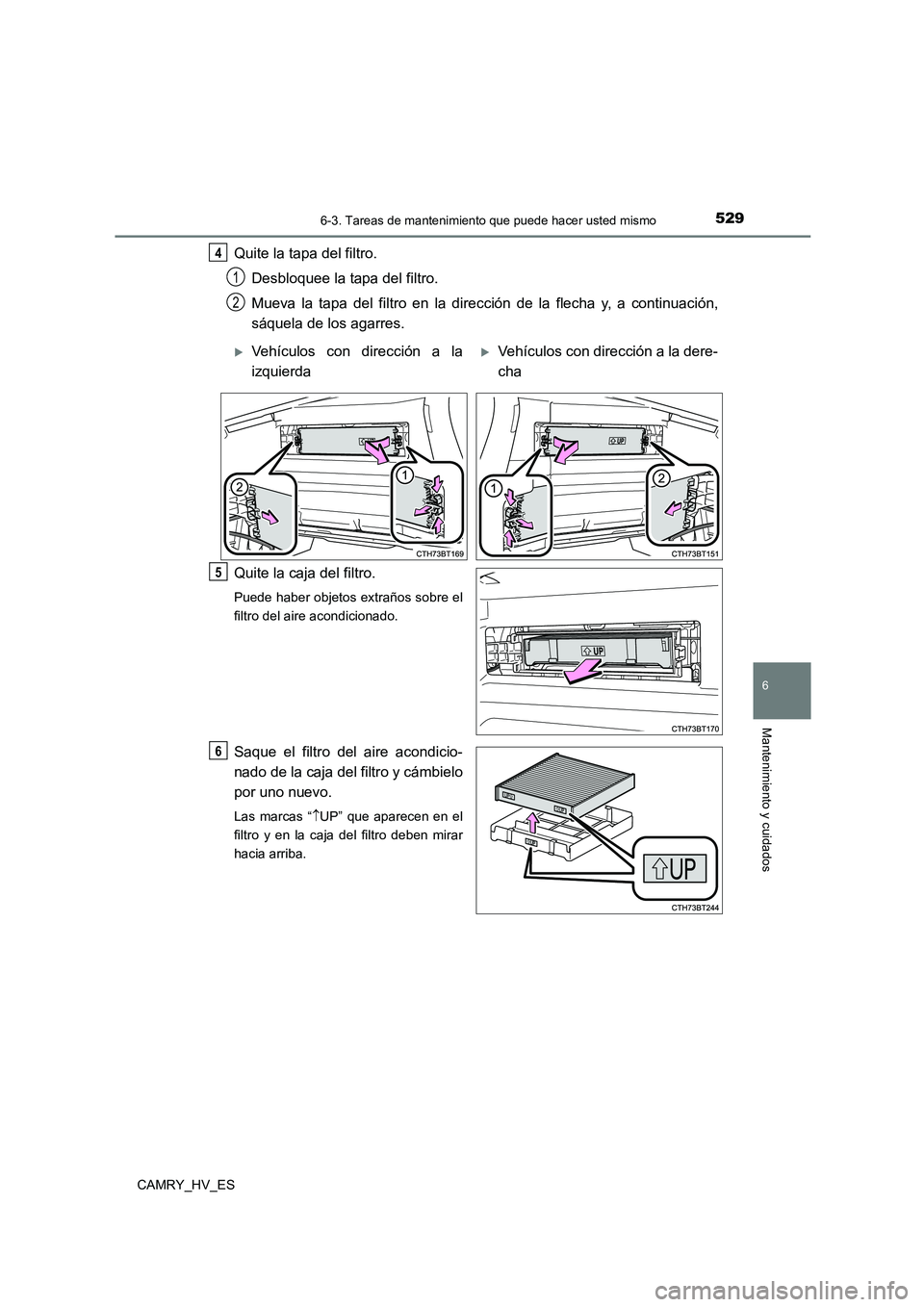

5296-3. Tareas de mantenimiento que puede hacer usted mismo
6
Mantenimiento y cuidados
CAMRY_HV_ES
Quite la tapa del filtro.
Desbloquee la tapa del filtro.
Mueva la tapa del filtro en la dirección de la flecha y, a continuación,
sáquela de los agarres.
Quite la caja del filtro.
Puede haber objetos extraños sobre el
filtro del aire acondicionado.
Saque el filtro del aire acondicio-
nado de la caja del filtro y cámbielo
por uno nuevo.
Las marcas “ UP” que aparecen en el
filtro y en la caja del filtro deben mirar
hacia arriba.
4
1
2
Vehículos con dirección a la
izquierda
Vehículos con dirección a la dere-
cha
5
6

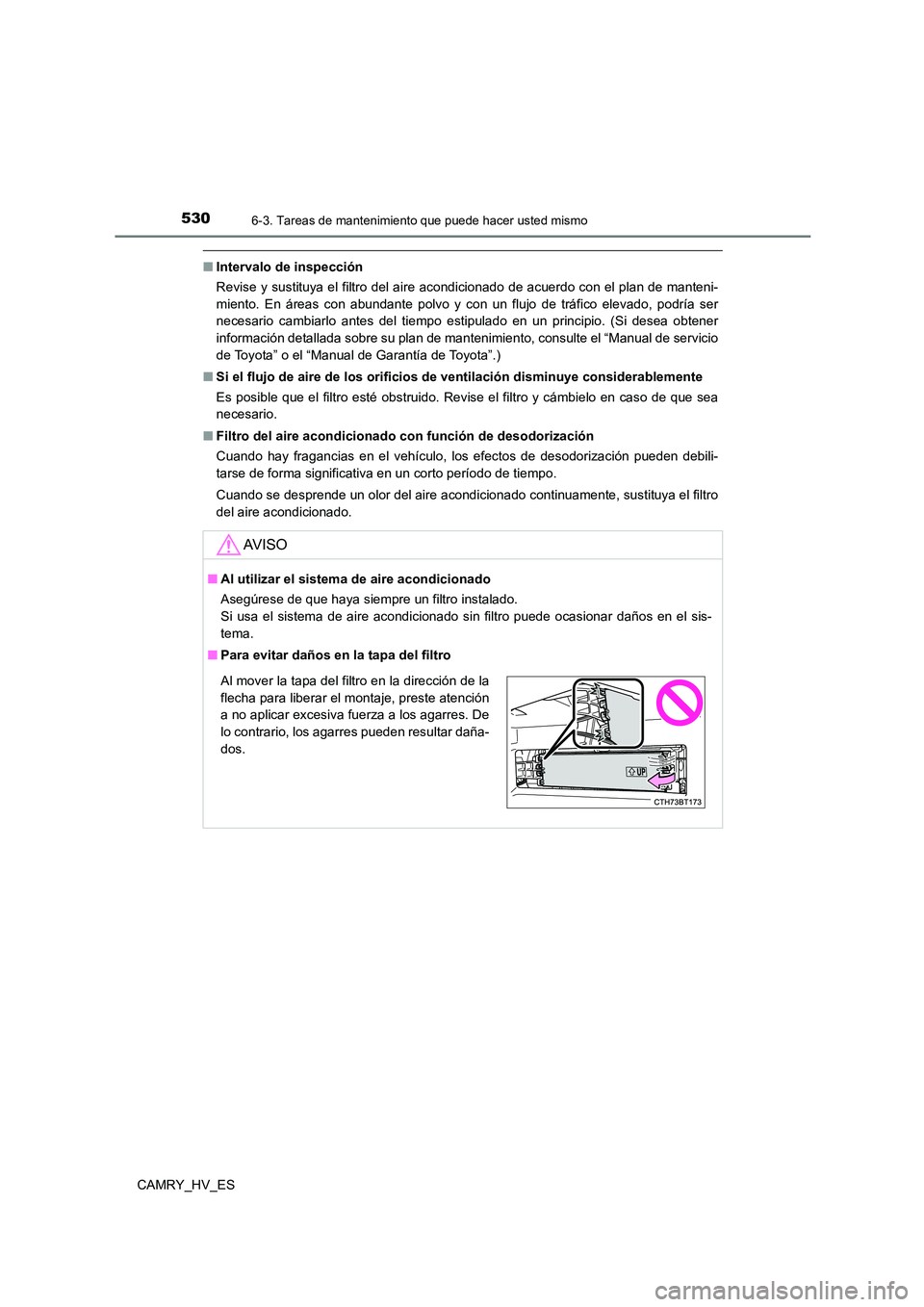

5306-3. Tareas de mantenimiento que puede hacer usted mismo
CAMRY_HV_ES
■Intervalo de inspección
Revise y sustituya el filtro del aire acondicionado de acuerdo con el plan de manteni-
miento. En áreas con abundante polvo y con un flujo de tráfico elevado, podría ser
necesario cambiarlo antes del tiempo estipulado en un principio. (Si desea obtener
información detallada sobre su plan de mantenimiento, consulte el “Manual de servicio
de Toyota” o el “Manual de Garantía de Toyota”.)
■ Si el flujo de aire de los orificios de ventilación disminuye considerablemente
Es posible que el filtro esté obstruido. Revise el filtro y cámbielo en caso de que sea
necesario.
■ Filtro del aire acondicionado con función de desodorización
Cuando hay fragancias en el vehículo, los efectos de desodorización pueden debili-
tarse de forma significativa en un corto período de tiempo.
Cuando se desprende un olor del aire acondicionado continuamente, sustituya el filtro
del aire acondicionado.
AV I S O
■ Al utilizar el sistema de aire acondicionado
Asegúrese de que haya siempre un filtro instalado.
Si usa el sistema de aire acondicionado sin filtro puede ocasionar daños en el sis-
tema.
■ Para evitar daños en la tapa del filtro
Al mover la tapa del filtro en la dirección de la
flecha para liberar el montaje, preste atención
a no aplicar excesiva fuerza a los agarres. De
lo contrario, los agarres pueden resultar daña-
dos.

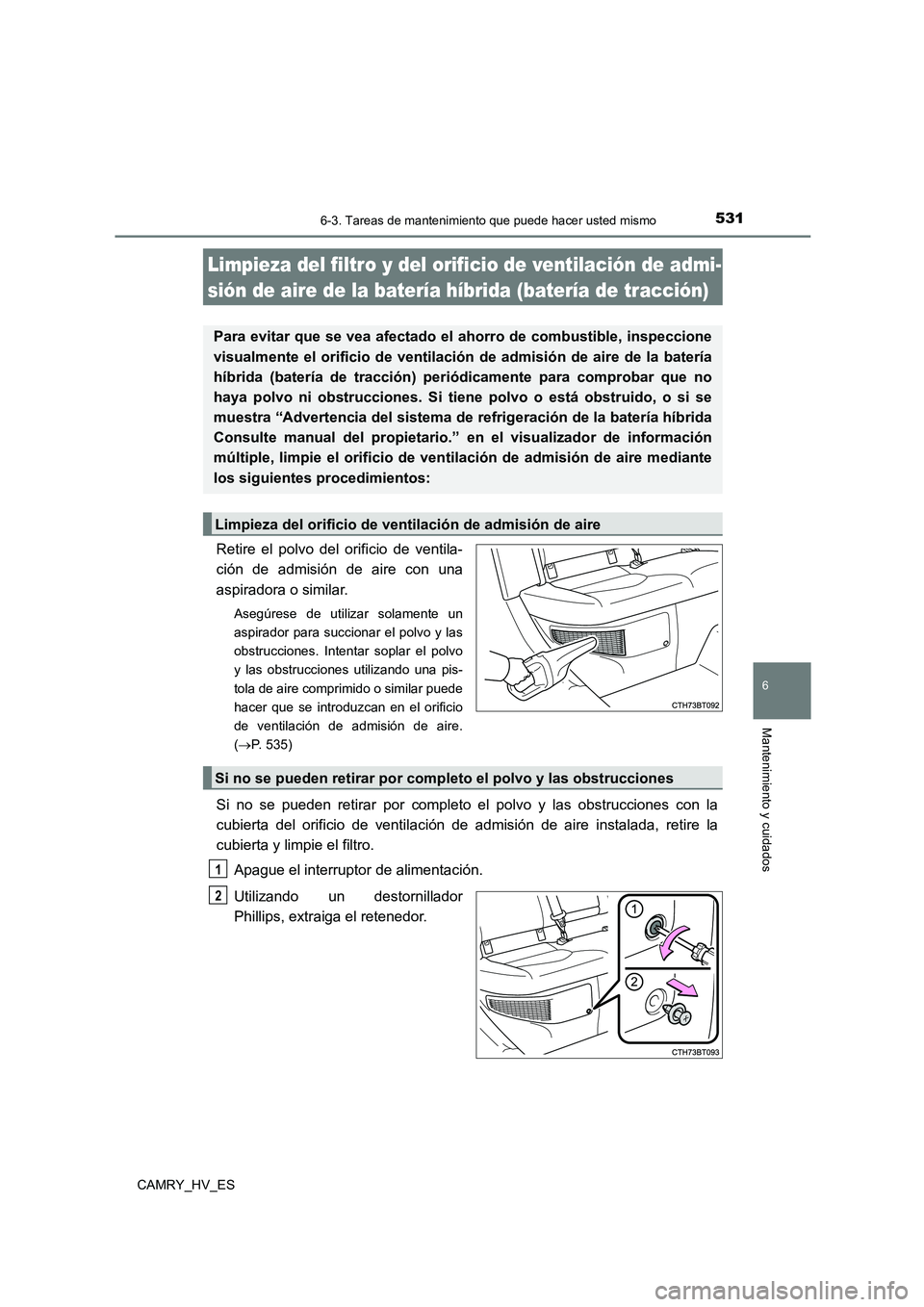

5316-3. Tareas de mantenimiento que puede hacer usted mismo
6
Mantenimiento y cuidados
CAMRY_HV_ES
Retire el polvo del orificio de ventila-
ción de admisión de aire con una
aspiradora o similar.
Asegúrese de utilizar solamente un
aspirador para succionar el polvo y las
obstrucciones. Intentar soplar el polvo
y las obstrucciones utilizando una pis-
tola de aire comprimido o similar puede
hacer que se introduzcan en el orificio
de ventilación de admisión de aire.
( P. 535)
Si no se pueden retirar por completo el polvo y las obstrucciones con la
cubierta del orificio de ventilación de admisión de aire instalada, retire la
cubierta y limpie el filtro.
Apague el interruptor de alimentación.
Utilizando un destornillador
Phillips, extraiga el retenedor.
Limpieza del filtro y del orificio de ventilación de admi-
sión de aire de la batería híbrida (batería de tracción)
Para evitar que se vea afectado el ahorro de combustible, inspeccione
visualmente el orificio de ventilación de admisión de aire de la batería
híbrida (batería de tracción) peri ódicamente para comprobar que no
haya polvo ni obstrucciones. Si tien e polvo o está obstruido, o si se
muestra “Advertencia del sistema de refrigeración de la batería híbrida
Consulte manual del pr opietario.” en el visualizador de información
múltiple, limpie el orificio de vent ilación de admisión de aire mediante
los siguientes procedimientos:
Limpieza del orificio de ventilación de admisión de aire
Si no se pueden retirar por completo el polvo y las obstrucciones
1
2

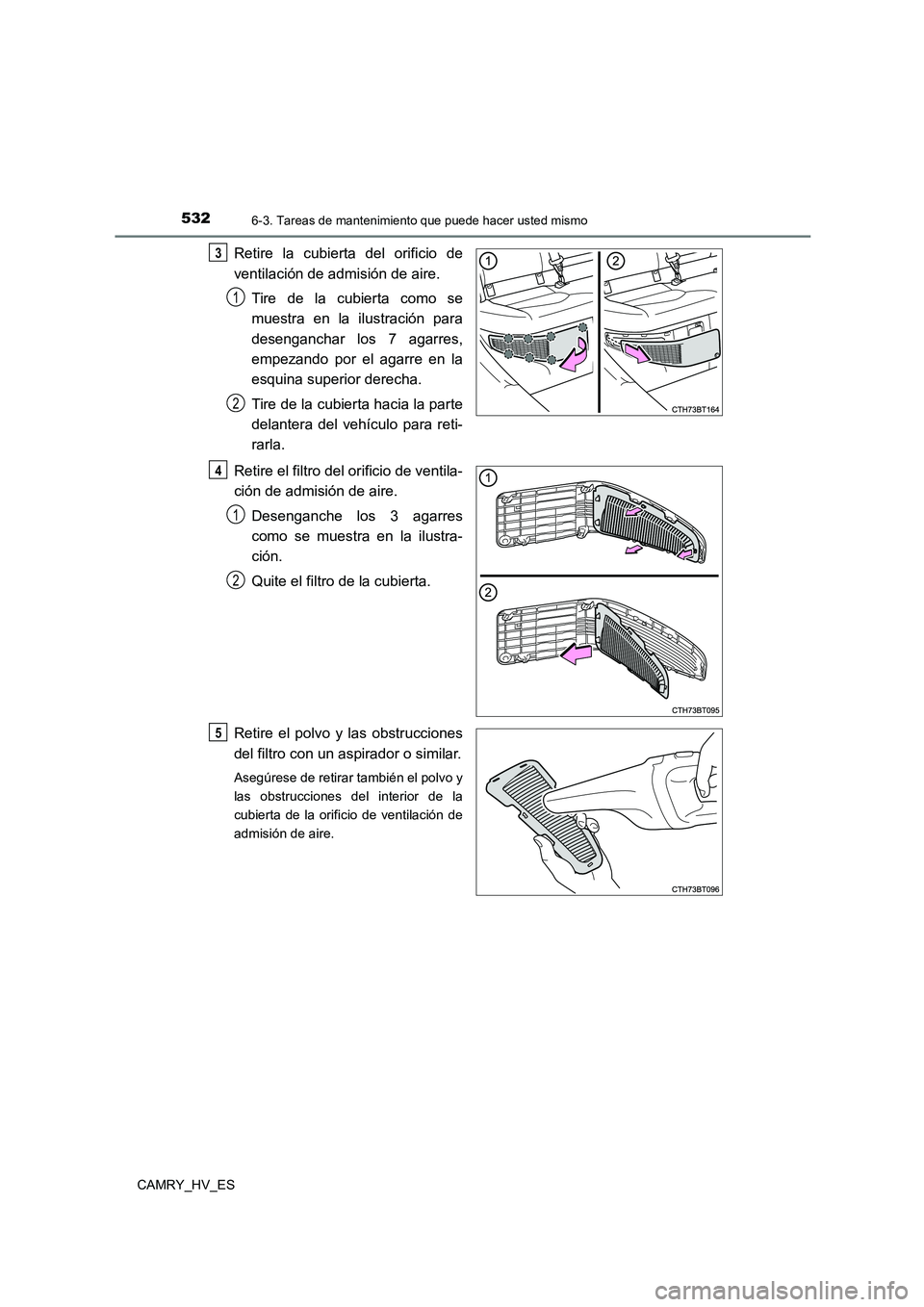

5326-3. Tareas de mantenimiento que puede hacer usted mismo
CAMRY_HV_ES
Retire la cubierta del orificio de
ventilación de admisión de aire.
Tire de la cubierta como se
muestra en la ilustración para
desenganchar los 7 agarres,
empezando por el agarre en la
esquina superior derecha.
Tire de la cubierta hacia la parte
delantera del vehículo para reti-
rarla.
Retire el filtro del orificio de ventila-
ción de admisión de aire.
Desenganche los 3 agarres
como se muestra en la ilustra-
ción.
Quite el filtro de la cubierta.
Retire el polvo y las obstrucciones
del filtro con un aspirador o similar.
Asegúrese de retirar también el polvo y
las obstrucciones del interior de la
cubierta de la orificio de ventilación de
admisión de aire.
3
1
2
4
1
2
5

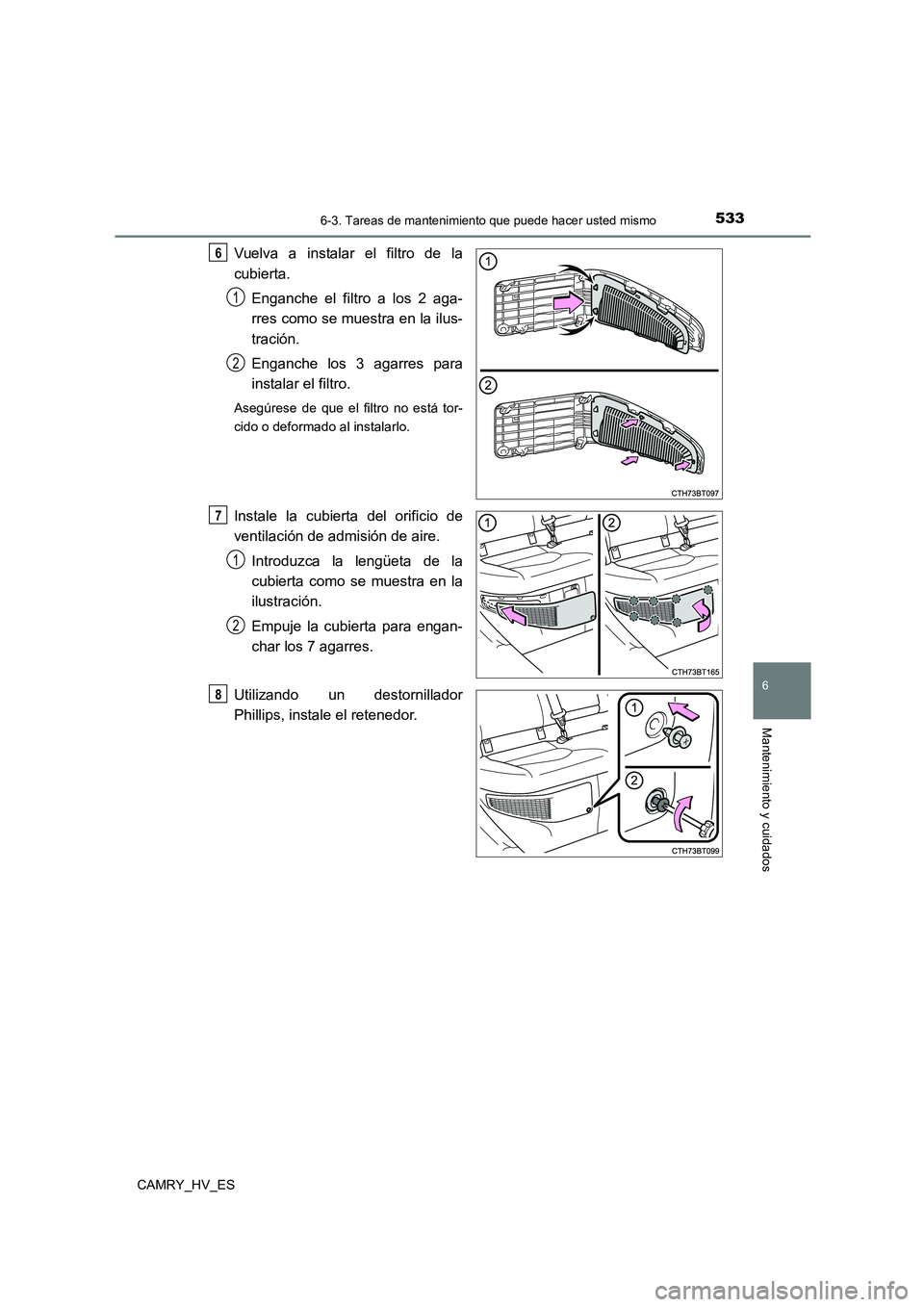

5336-3. Tareas de mantenimiento que puede hacer usted mismo
6
Mantenimiento y cuidados
CAMRY_HV_ES
Vuelva a instalar el filtro de la
cubierta.
Enganche el filtro a los 2 aga-
rres como se muestra en la ilus-
tración.
Enganche los 3 agarres para
instalar el filtro.
Asegúrese de que el filtro no está tor-
cido o deformado al instalarlo.
Instale la cubierta del orificio de
ventilación de admisión de aire.
Introduzca la lengüeta de la
cubierta como se muestra en la
ilustración.
Empuje la cubierta para engan-
char los 7 agarres.
Utilizando un destornillador
Phillips, instale el retenedor.
6
1
2
7
1
2
8

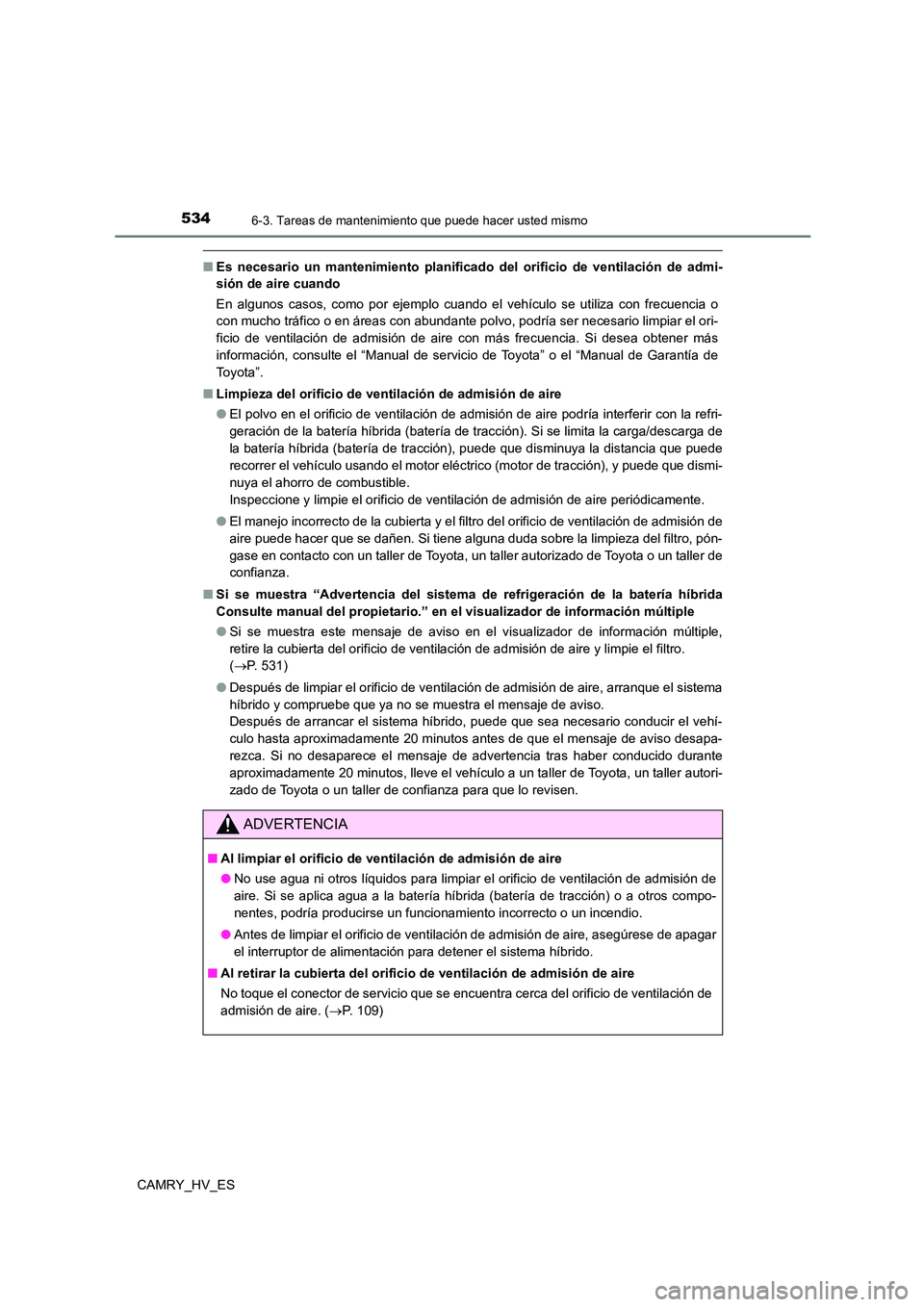

5346-3. Tareas de mantenimiento que puede hacer usted mismo
CAMRY_HV_ES
■Es necesario un mantenimiento planificado del orificio de ventilación de admi-
sión de aire cuando
En algunos casos, como por ejemplo cuando el vehículo se utiliza con frecuencia o
con mucho tráfico o en áreas con abundante polvo, podría ser necesario limpiar el ori-
ficio de ventilación de admisión de aire con más frecuencia. Si desea obtener más
información, consulte el “Manual de servicio de Toyota” o el “Manual de Garantía de
To y o t a ” .
■ Limpieza del orificio de ventilación de admisión de aire
● El polvo en el orificio de ventilación de admisión de aire podría interferir con la refri-
geración de la batería híbrida (batería de tracción). Si se limita la carga/descarga de
la batería híbrida (batería de tracción), puede que disminuya la distancia que puede
recorrer el vehículo usando el motor eléctrico (motor de tracción), y puede que dismi-
nuya el ahorro de combustible.
Inspeccione y limpie el orificio de ventilación de admisión de aire periódicamente.
● El manejo incorrecto de la cubierta y el filtro del orificio de ventilación de admisión de
aire puede hacer que se dañen. Si tiene alguna duda sobre la limpieza del filtro, pón-
gase en contacto con un taller de Toyota, un taller autorizado de Toyota o un taller de
confianza.
■ Si se muestra “Advertencia del sistema de refrigeración de la batería híbrida
Consulte manual del propietario.” en el visualizador de información múltiple
● Si se muestra este mensaje de aviso en el visualizador de información múltiple,
retire la cubierta del orificio de ventilación de admisión de aire y limpie el filtro.
( P. 5 3 1 )
● Después de limpiar el orificio de ventilación de admisión de aire, arranque el sistema
híbrido y compruebe que ya no se muestra el mensaje de aviso.
Después de arrancar el sistema híbrido, puede que sea necesario conducir el vehí-
culo hasta aproximadamente 20 minutos antes de que el mensaje de aviso desapa-
rezca. Si no desaparece el mensaje de advertencia tras haber conducido durante
aproximadamente 20 minutos, lleve el vehículo a un taller de Toyota, un taller autori-
zado de Toyota o un taller de confianza para que lo revisen.
ADVERTENCIA
■ Al limpiar el orificio de ventilación de admisión de aire
● No use agua ni otros líquidos para limpiar el orificio de ventilación de admisión de
aire. Si se aplica agua a la batería híbrida (batería de tracción) o a otros compo-
nentes, podría producirse un funcionamiento incorrecto o un incendio.
● Antes de limpiar el orificio de ventilación de admisión de aire, asegúrese de apagar
el interruptor de alimentación para detener el sistema híbrido.
■ Al retirar la cubierta del orificio de ventilación de admisión de aire
No toque el conector de servicio que se encuentra cerca del orificio de ventilación de
admisión de aire. ( P. 109)

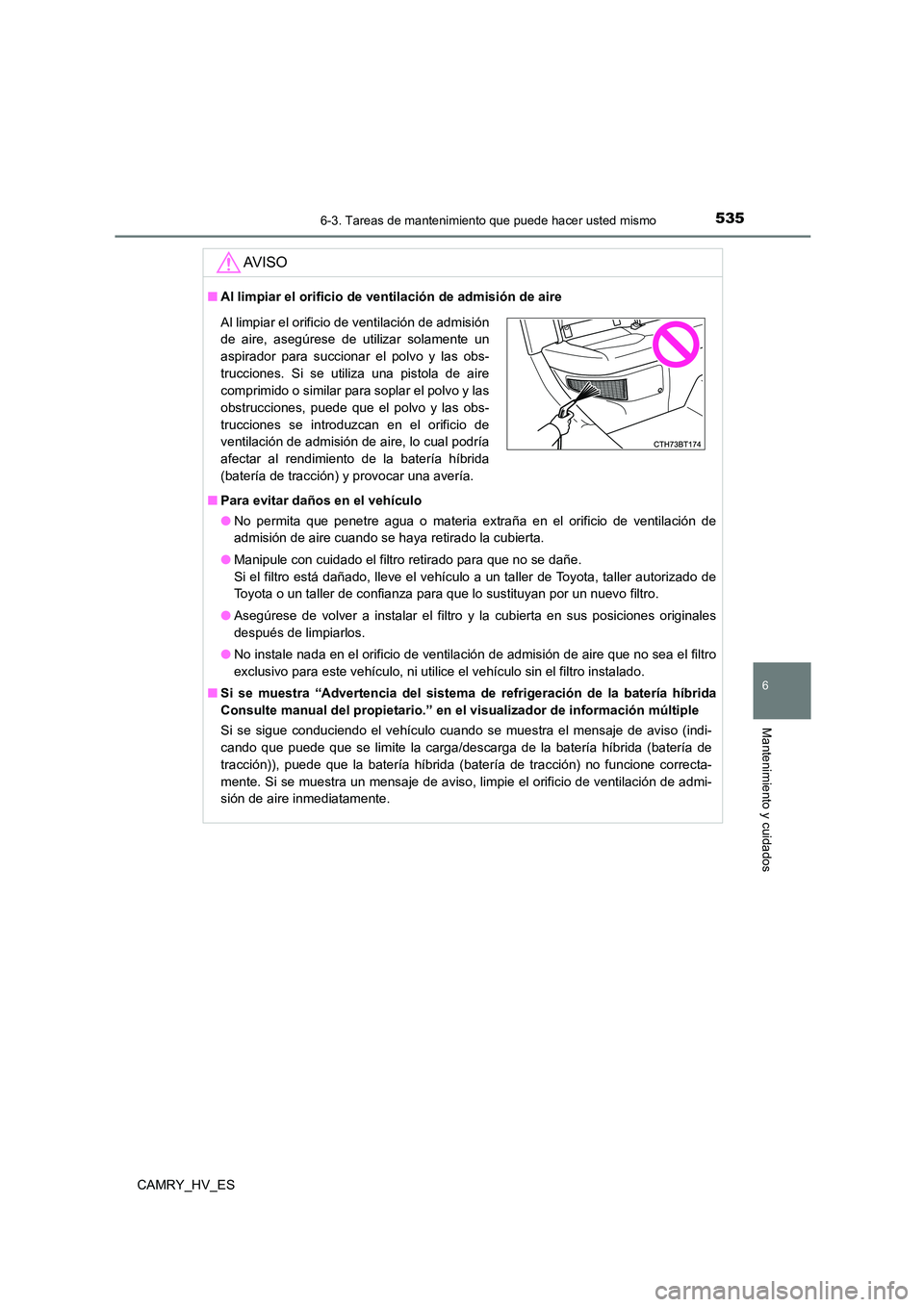

5356-3. Tareas de mantenimiento que puede hacer usted mismo
6
Mantenimiento y cuidados
CAMRY_HV_ES
AV I S O
■Al limpiar el orificio de ventilación de admisión de aire
■ Para evitar daños en el vehículo
● No permita que penetre agua o materia extraña en el orificio de ventilación de
admisión de aire cuando se haya retirado la cubierta.
● Manipule con cuidado el filtro retirado para que no se dañe.
Si el filtro está dañado, lleve el vehículo a un taller de Toyota, taller autorizado de
Toyota o un taller de confianza para que lo sustituyan por un nuevo filtro.
● Asegúrese de volver a instalar el filtro y la cubierta en sus posiciones originales
después de limpiarlos.
● No instale nada en el orificio de ventilación de admisión de aire que no sea el filtro
exclusivo para este vehículo, ni utilice el vehículo sin el filtro instalado.
■ Si se muestra “Advertencia del sistema de refrigeración de la batería híbrida
Consulte manual del propietario.” en el visualizador de información múltiple
Si se sigue conduciendo el vehículo cuando se muestra el mensaje de aviso (indi-
cando que puede que se limite la carga/descarga de la batería híbrida (batería de
tracción)), puede que la batería híbrida (bat ería de tracción) no funcione correcta-
mente. Si se muestra un mensaje de aviso, limpie el orificio de ventilación de admi-
sión de aire inmediatamente.
Al limpiar el orificio de ventilación de admisión
de aire, asegúrese de utilizar solamente un
aspirador para succionar el polvo y las obs-
trucciones. Si se utiliza una pistola de aire
comprimido o similar para soplar el polvo y las
obstrucciones, puede que el polvo y las obs-
trucciones se introduzcan en el orificio de
ventilación de admisión de aire, lo cual podría
afectar al rendimiento de la batería híbrida
(batería de tracción) y provocar una avería.

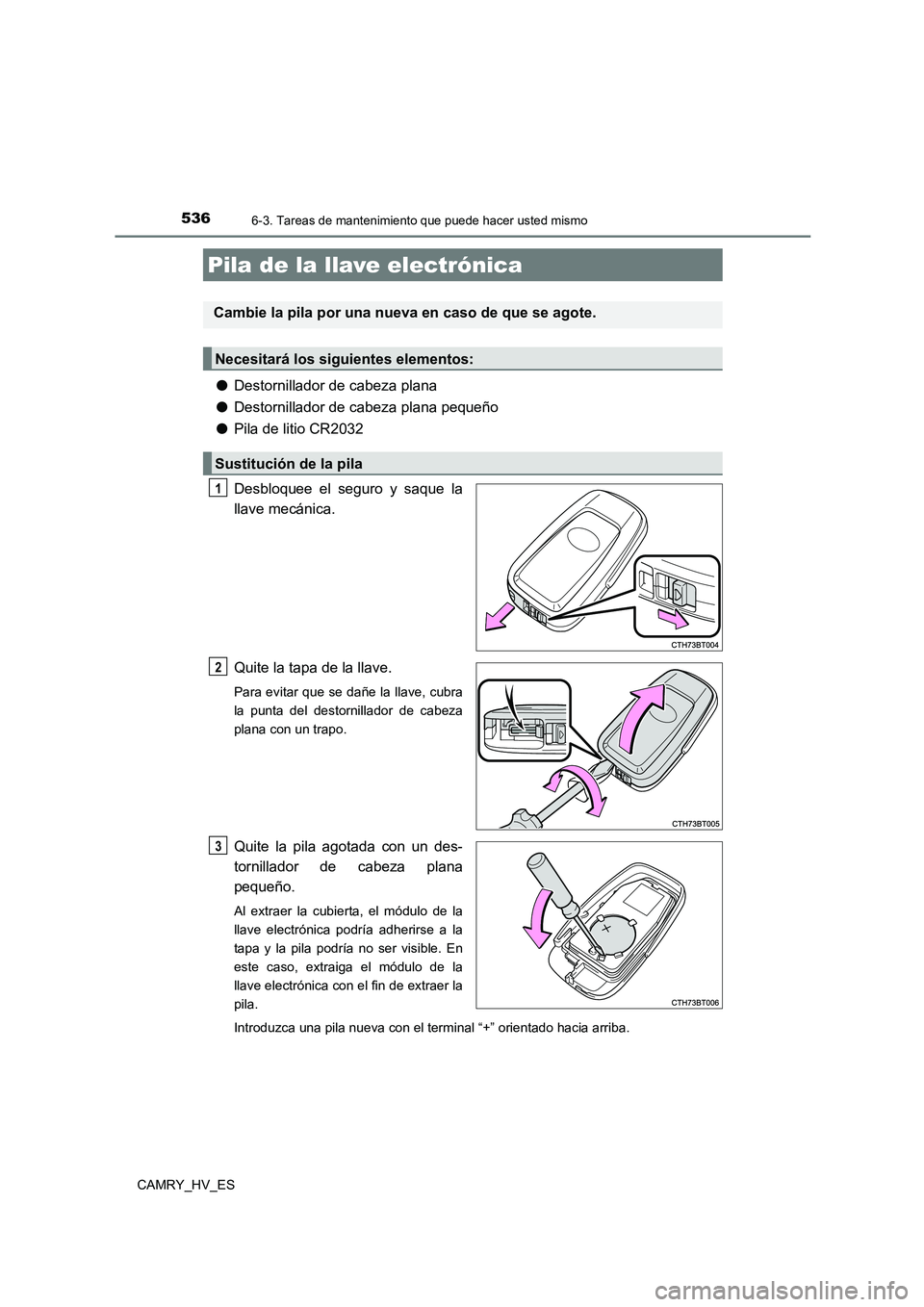

5366-3. Tareas de mantenimiento que puede hacer usted mismo
CAMRY_HV_ES
●Destornillador de cabeza plana
● Destornillador de cabeza plana pequeño
● Pila de litio CR2032
Desbloquee el seguro y saque la
llave mecánica.
Quite la tapa de la llave.
Para evitar que se dañe la llave, cubra
la punta del destornillador de cabeza
plana con un trapo.
Quite la pila agotada con un des-
tornillador de cabeza plana
pequeño.
Al extraer la cubierta, el módulo de la
llave electrónica podría adherirse a la
tapa y la pila podría no ser visible. En
este caso, extraiga el módulo de la
llave electrónica con el fin de extraer la
pila.
Introduzca una pila nueva con el terminal “+” orientado hacia arriba.
Pila de la llave electrónica
Cambie la pila por una nueva en caso de que se agote.
Necesitará los siguientes elementos:
Sustitución de la pila
1
2
3
