2021 TOYOTA CAMRY Manual del propietario (in Spanish)

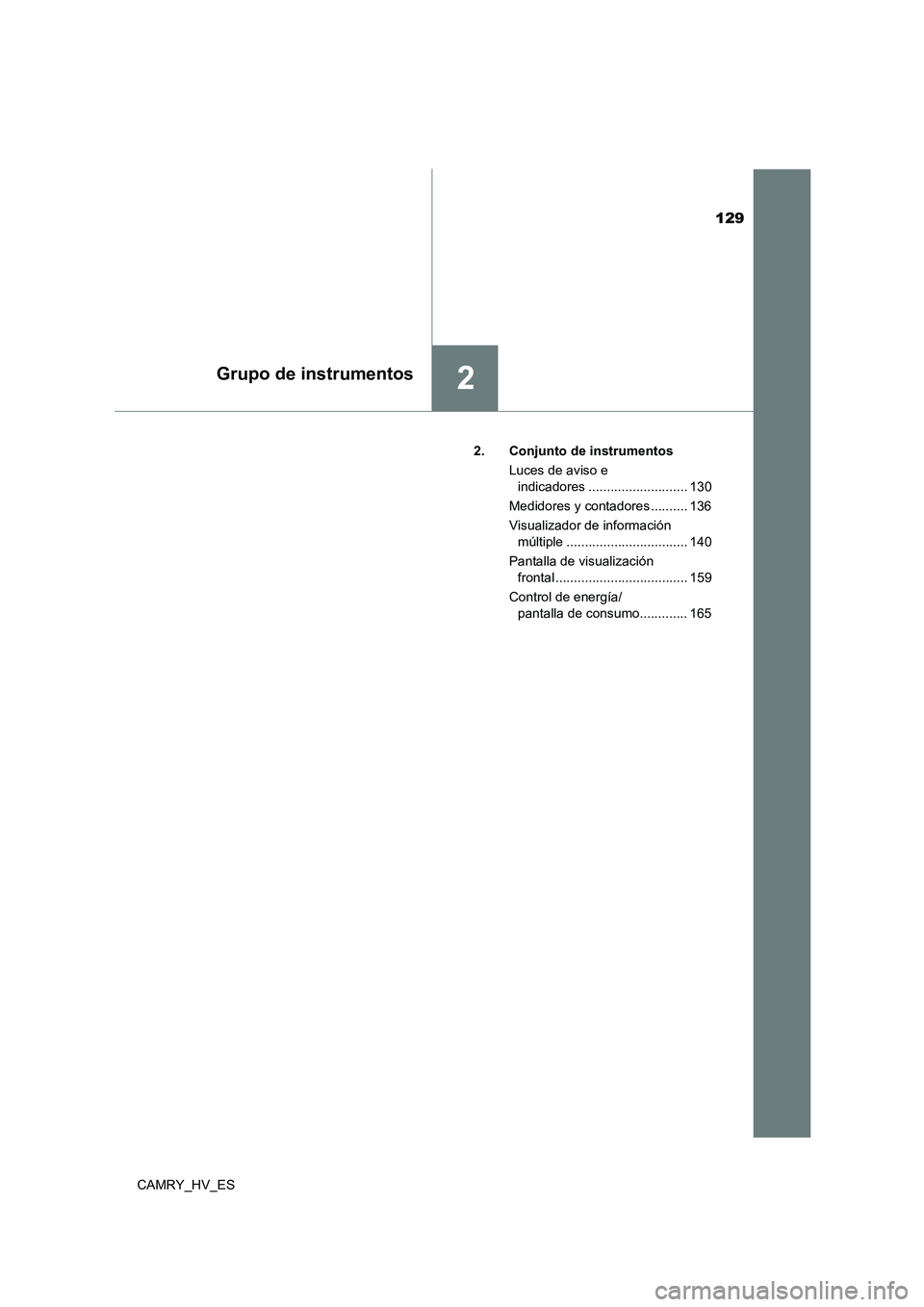

129
2Grupo de instrumentos
CAMRY_HV_ES
2. Conjunto de instrumentos
Luces de aviso e
indicadores ........................... 130
Medidores y contadores .......... 136
Visualizador de información
múltiple ................................. 140
Pantalla de visualización
frontal .................................... 159
Control de energía/
pantalla de consumo............. 165

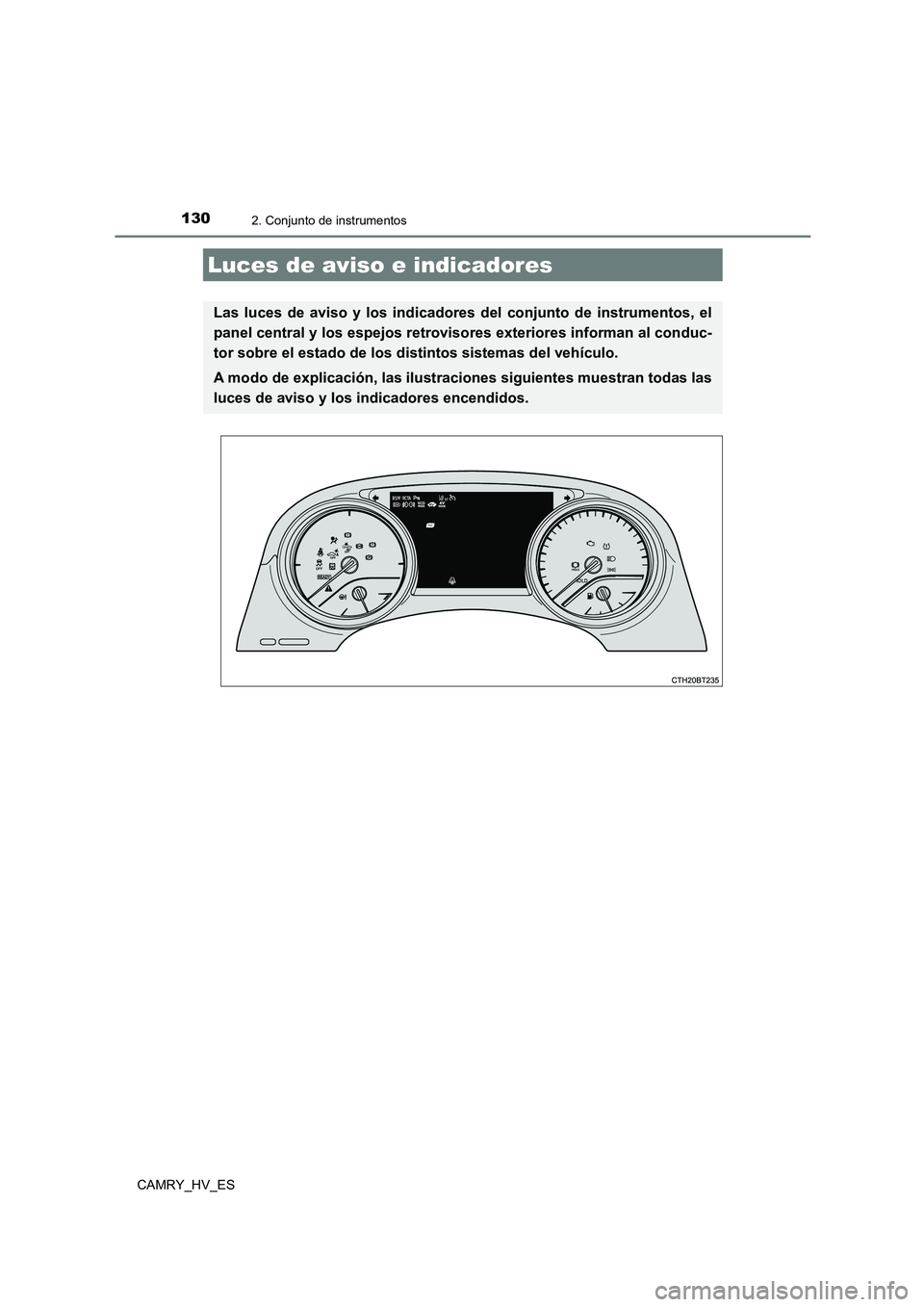

130
CAMRY_HV_ES
2. Conjunto de instrumentos
Luces de aviso e indicadores
Las luces de aviso y los indicadores del conjunto de instrumentos, el
panel central y los espejos retrovisor es exteriores informan al conduc-
tor sobre el estado de los d istintos sistemas del vehículo.
A modo de explicación, las ilustracio nes siguientes muestran todas las
luces de aviso y los indicadores encendidos.

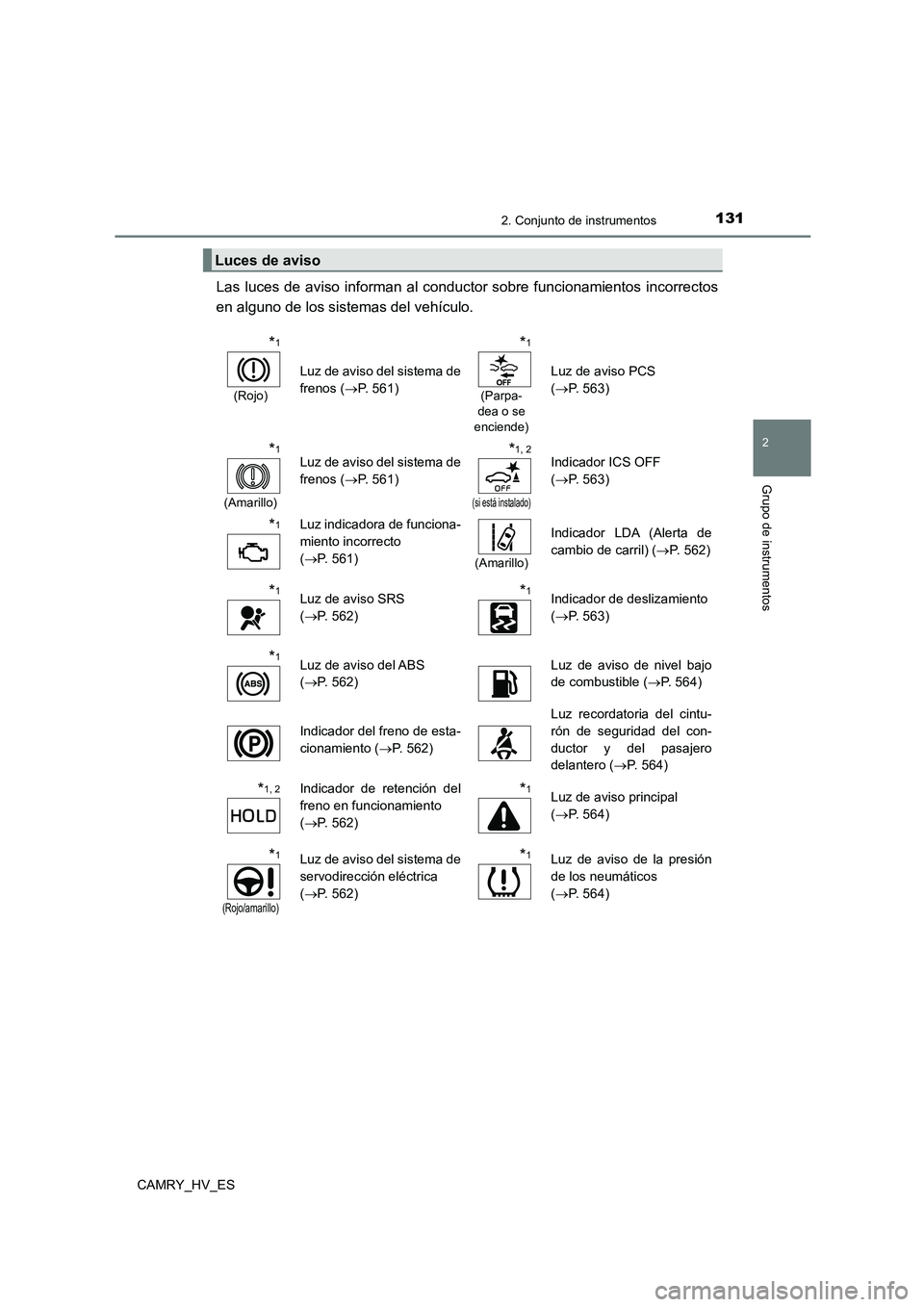

1312. Conjunto de instrumentos
2
Grupo de instrumentos
CAMRY_HV_ES
Las luces de aviso informan al conductor sobre funcionamientos incorrectos
en alguno de los sistemas del vehículo.
Luces de aviso
*1
(Rojo)
Luz de aviso del sistema de
frenos ( P. 5 6 1 )
*1
(Parpa-
dea o se enciende)
Luz de aviso PCS
( P. 5 6 3 )
*1
(Amarillo)
Luz de aviso del sistema de
frenos ( P. 5 6 1 )
*1, 2
(si está instalado)
Indicador ICS OFF
( P. 5 6 3 )
*1Luz indicadora de funciona-
miento incorrecto
( P. 5 6 1 )(Amarillo)
Indicador LDA (Alerta de
cambio de carril) ( P. 562)
*1Luz de aviso SRS
( P. 5 6 2 )
*1Indicador de deslizamiento
( P. 5 6 3 )
*1Luz de aviso del ABS
( P. 5 6 2 )
Luz de aviso de nivel bajo
de combustible ( P. 5 6 4 )
Indicador del freno de esta-
cionamiento ( P. 5 6 2 )
Luz recordatoria del cintu-
rón de seguridad del con-
ductor y del pasajero
delantero ( P. 5 6 4 )
*1, 2Indicador de retención del
freno en funcionamiento
( P. 5 6 2 )
*1Luz de aviso principal
( P. 5 6 4 )
*1
(Rojo/amarillo)
Luz de aviso del sistema de
servodirección eléctrica
( P. 5 6 2 )
*1Luz de aviso de la presión
de los neumáticos
( P. 5 6 4 )

1322. Conjunto de instrumentos
CAMRY_HV_ES
*1: Estas luces se encienden cuando el interruptor de alimentación se coloca en el
modo ON para indicar que se está realizando una comprobación del sistema. Se
apagan al encender el sistema híbrido o pasados unos segundos. Si una luz no se
enciende, o si no se apaga, podría existir un funcionamiento incorrecto en un sis-
tema. Lleve el vehículo a un taller de Toyota o taller autorizado de Toyota, o a un
taller de confianza para que lo revisen.
*2: Esta luz parpadea para indicar un funcionamiento incorrecto.

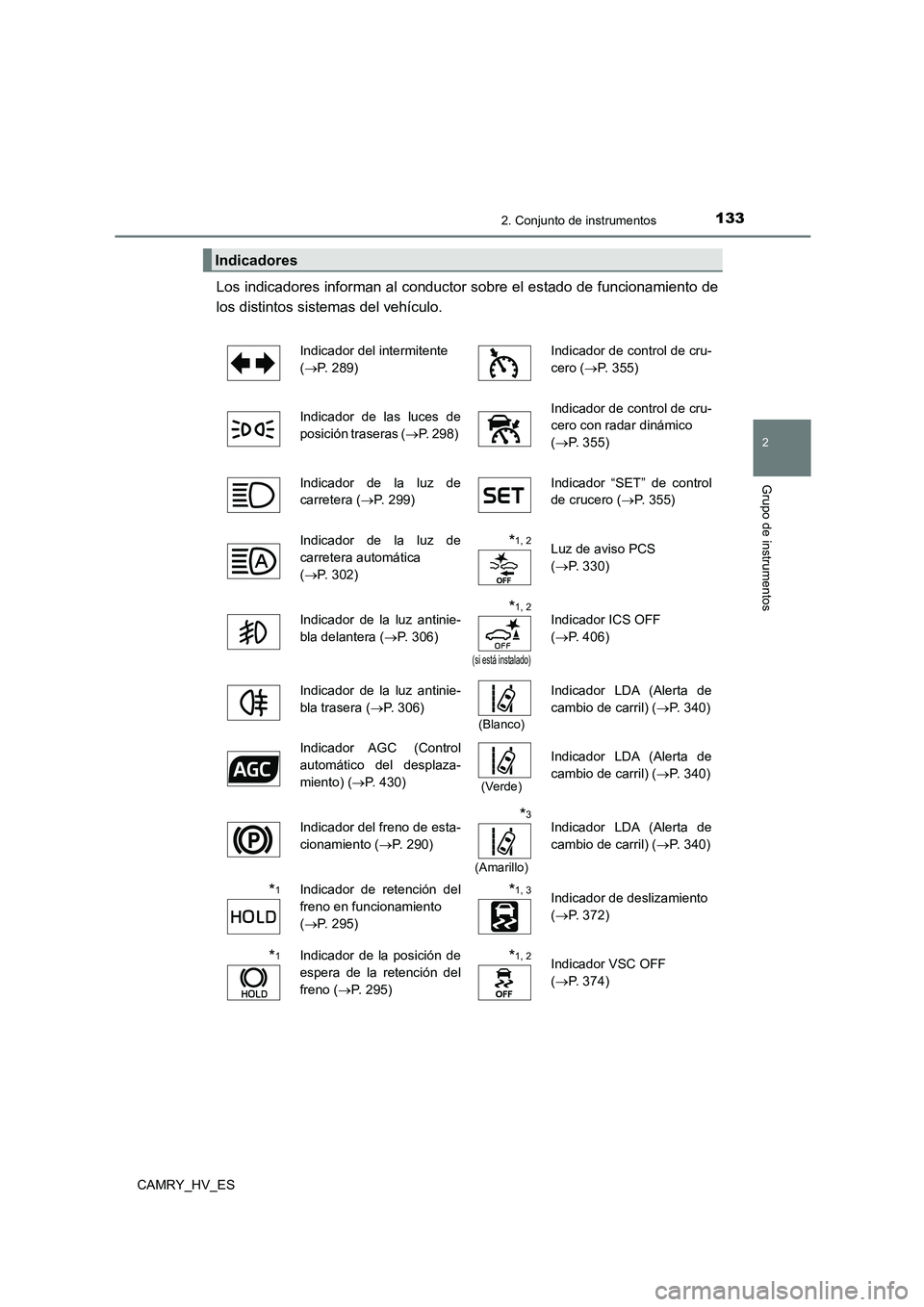

1332. Conjunto de instrumentos
2
Grupo de instrumentos
CAMRY_HV_ES
Los indicadores informan al conductor sobre el estado de funcionamiento de
los distintos sistemas del vehículo.
Indicadores
Indicador del intermitente
( P. 2 8 9 )
Indicador de control de cru-
cero ( P. 3 5 5 )
Indicador de las luces de
posición traseras ( P. 298)
Indicador de control de cru-
cero con radar dinámico
( P. 3 5 5 )
Indicador de la luz de
carretera ( P. 299)
Indicador “SET” de control
de crucero ( P. 355)
Indicador de la luz de
carretera automática
( P. 3 0 2 )
*1, 2Luz de aviso PCS
( P. 3 3 0 )
Indicador de la luz antinie-
bla delantera ( P. 306)
*1, 2
(si está instalado)
Indicador ICS OFF
( P. 4 0 6 )
Indicador de la luz antinie-
bla trasera ( P. 306)
(Blanco)
Indicador LDA (Alerta de
cambio de carril) ( P. 340)
Indicador AGC (Control
automático del desplaza-
miento) ( P. 430)(Verde)
Indicador LDA (Alerta de
cambio de carril) ( P. 340)
Indicador del freno de esta-
cionamiento ( P. 2 9 0 )
*3
(Amarillo)
Indicador LDA (Alerta de
cambio de carril) ( P. 340)
*1Indicador de retención del
freno en funcionamiento
( P. 2 9 5 )
*1, 3Indicador de deslizamiento
( P. 3 7 2 )
*1Indicador de la posición de
espera de la retención del
freno ( P. 295)
*1, 2Indicador VSC OFF
( P. 3 7 4 )

1342. Conjunto de instrumentos
CAMRY_HV_ES
*1: Estas luces se encienden cuando el interruptor de alimentación se coloca en el
modo ON para indicar que se está realizando una comprobación del sistema. Se
apagan al encender el sistema híbrido o pasados unos segundos. Si una luz no se
enciende, o si no se apaga, podría existir un funcionamiento incorrecto en un sis-
tema. Lleve el vehículo a un taller de Toyota o taller autorizado de Toyota, o a un
taller de confianza para que lo revisen.
*2: Esta luz se enciende cuando el sistema está apagado.
*3: Esta luz parpadea para indicar que el sistema está activado.
*4: Esta luz se enciende en el panel central.
*5: Cuando la temperatura exterior es de aproximadamente 3°C (37°F) o inferior, este
indicador parpadea durante aproximadamente 10 segundos y, a continuación, per-
manece encendido.
(si está instalado)
Indicador “BSM” ( P. 379) Indicador “SPORT”
( P. 4 2 9 )
(si está instalado)
Indicador “RCTA”
( P. 3 7 9 )
Indicador “ECO MODE”
( P. 4 2 9 )
*6, 7
(si está instalado)
Indicadores del espejo
retrovisor exterior de BSM
(Monitor de punto ciego)
( P. 3 7 9 )
Indicador “READY”
( P. 2 7 5 )
*1, 4
(si está instalado)
(Tipo A)
Indicador “PASSENGER
AIRBAG” ( P. 5 5 ) Indicador EV ( P. 104)
*1, 4
(si está instalado)
(Tipo B)
Indicador “PASSENGER
AIRBAG” ( P. 5 5 )
Indicador del modo de con-
ducción EV ( P. 2 8 1 )
*4Indicador de seguridad
( P. 113, 126)
*5Indicador de temperatura
exterior baja ( P. 136)
Indicador del sensor de
asistencia al aparcamiento
de Toyota ( P. 3 9 7 )

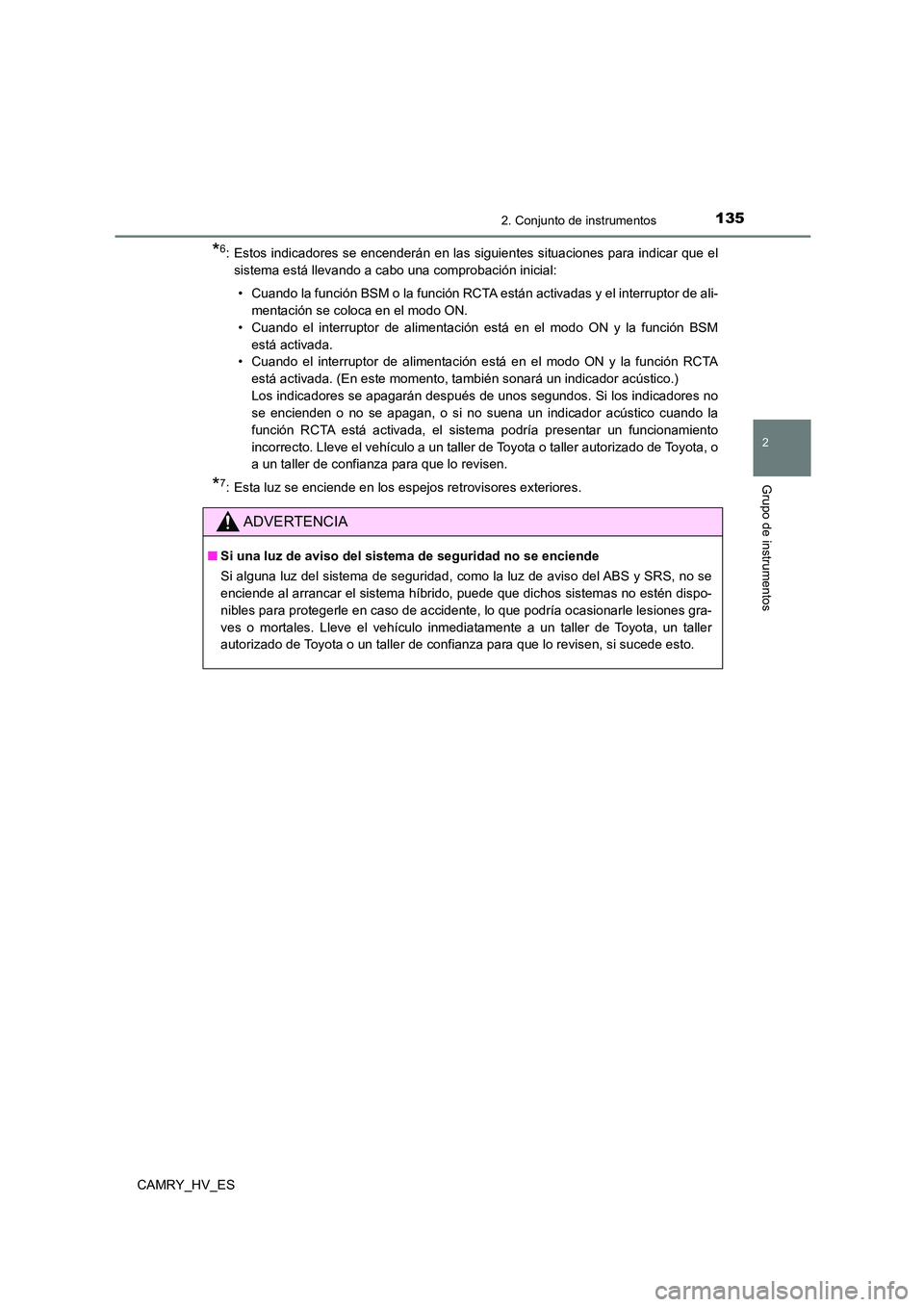

1352. Conjunto de instrumentos
2
Grupo de instrumentos
CAMRY_HV_ES
*6: Estos indicadores se encenderán en las siguientes situaciones para indicar que el
sistema está llevando a cabo una comprobación inicial:
• Cuando la función BSM o la función RCTA están activadas y el interruptor de ali-
mentación se coloca en el modo ON.
• Cuando el interruptor de alimentación está en el modo ON y la función BSM
está activada.
• Cuando el interruptor de alimentación está en el modo ON y la función RCTA
está activada. (En este momento, también sonará un indicador acústico.)
Los indicadores se apagarán después de unos segundos. Si los indicadores no
se encienden o no se apagan, o si no suena un indicador acústico cuando la
función RCTA está activada, el sistema podría presentar un funcionamiento
incorrecto. Lleve el vehículo a un taller de Toyota o taller autorizado de Toyota, o
a un taller de confianza para que lo revisen.
*7: Esta luz se enciende en los espejos retrovisores exteriores.
ADVERTENCIA
■ Si una luz de aviso del sistema de seguridad no se enciende
Si alguna luz del sistema de seguridad, como la luz de aviso del ABS y SRS, no se
enciende al arrancar el sistema híbrido, puede que dichos sistemas no estén dispo-
nibles para protegerle en caso de accidente, lo que podría ocasionarle lesiones gra-
ves o mortales. Lleve el vehículo inmediatamente a un taller de Toyota, un taller
autorizado de Toyota o un taller de confianza para que lo revisen, si sucede esto.

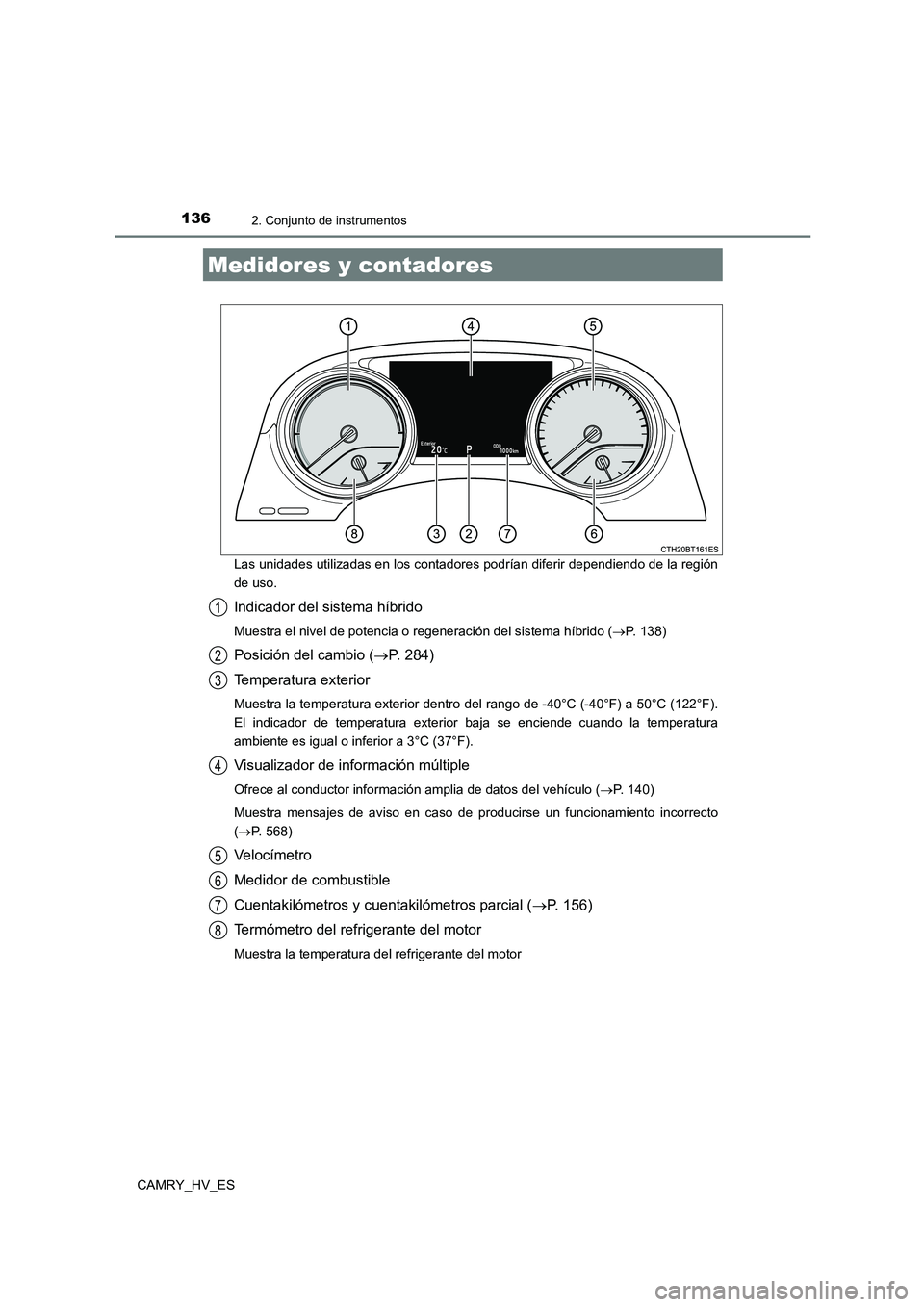

1362. Conjunto de instrumentos
CAMRY_HV_ES
Las unidades utilizadas en los contadores podrían diferir dependiendo de la región
de uso.
Indicador del sistema híbrido
Muestra el nivel de potencia o regeneración del sistema híbrido ( P. 138)
Posición del cambio (P. 284)
Temperatura exterior
Muestra la temperatura exterior dentro del rango de -40°C (-40°F) a 50°C (122°F).
El indicador de temperatura exterior baja se enciende cuando la temperatura
ambiente es igual o inferior a 3°C (37°F).
Visualizador de información múltiple
Ofrece al conductor información amplia de datos del vehículo ( P. 1 4 0 )
Muestra mensajes de aviso en caso de producirse un funcionamiento incorrecto
( P. 568)
Velocímetro
Medidor de combustible
Cuentakilómetros y cuentakilómetros parcial ( P. 156)
Termómetro del refrigerante del motor
Muestra la temperatura del refrigerante del motor
Medidores y contadores
1
2
3
4
5
6
7
8
