2021 TOYOTA C-HR Manuel du propriétaire (in French)

4156-3. Entretien à faire soi-même
6
Entretien et soin
C-HR_OM_USA_OM10684D

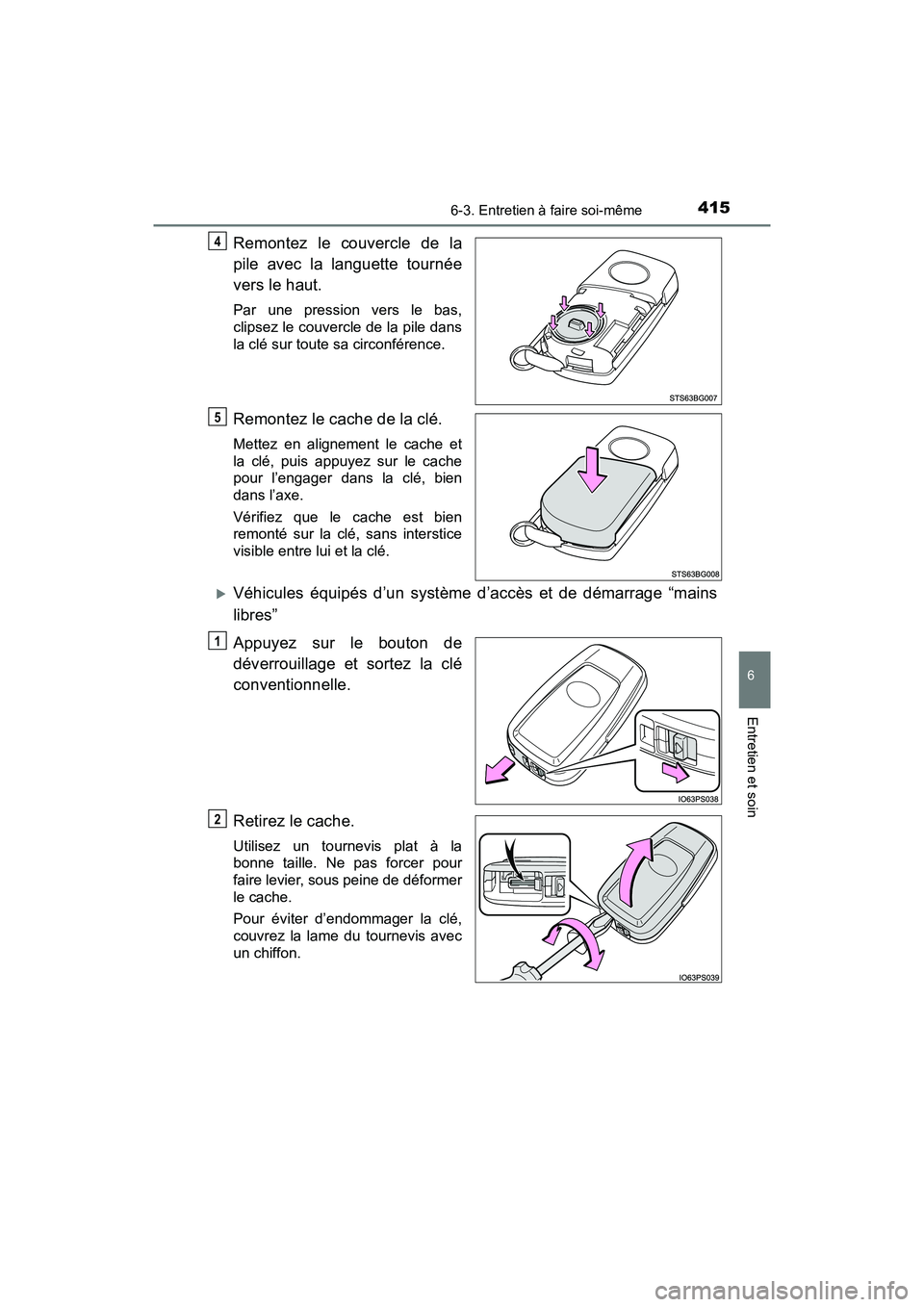

Remontez le couvercle de la
pile avec la languette tournée
vers le haut.
Par une pression vers le bas,
clipsez le couvercle de la pile dans
la clé sur toute sa circonférence.
Remontez le cache de la clé.
Mettez en alignement le cache et
la clé, puis appuyez sur le cache
pour l’engager dans la clé, bien
dans l’axe.
Vérifiez que le cache est bien
remonté sur la clé, sans interstice
visible entre lui et la clé.
Véhicules équipés d’un système d’accès et de démarrage “mains
libres”
Appuyez sur le bouton de
déverrouillage et sortez la clé
conventionnelle.
Retirez le cache.
Utilisez un tournevis plat à la
bonne taille. Ne pas forcer pour
faire levier, sous peine de déformer
le cache.
Pour éviter d’endommager la clé,
couvrez la lame du tournevis avec
un chiffon.
4
5
1
2

4166-3. Entretien à faire soi-même
C-HR_OM_USA_OM10684D
Retirez la pile vide.
Lorsque vous retirez le cache, si la
pile reste invisible parce que le
module de la clé électronique
attache à la partie supérieure du
cache, séparez le module du
cache comme indiqué sur la figure,
pour pouvoir accéder à la pile.
Utilisez un tournevis plat à la
bonne taille pour retirer la pile.
Mettez en place la pile neuve, face “+” vers le haut.
Pour le remontage, procédez dans l’ordre inverse des opérations
indiquées.
■Utilisez une pile au lithium modèle CR2032
●Vous pouvez acheter les piles chez votre concessionnaire Toyota, dans les
magasins d’appareils électriques ou chez les photographes.
● Remplacez la pile uniquement par le même modèle ou un modèle
équivalent recommandé par le fabricant.
● Débarrassez-vous des piles usagées conformément à la réglementation
locale.
■ Si la pile de la clé est usée
Les symptômes suivants peuvent se manifester:
●Le système d’accès et de démarrage “mains libres” (sur modèles équipés)
et la télécommande du verrouillage centralisé ne fonctionnent pas
normalement.
● La portée utile est réduite.
3
4

4176-3. Entretien à faire soi-même
6
Entretien et soin
C-HR_OM_USA_OM10684D

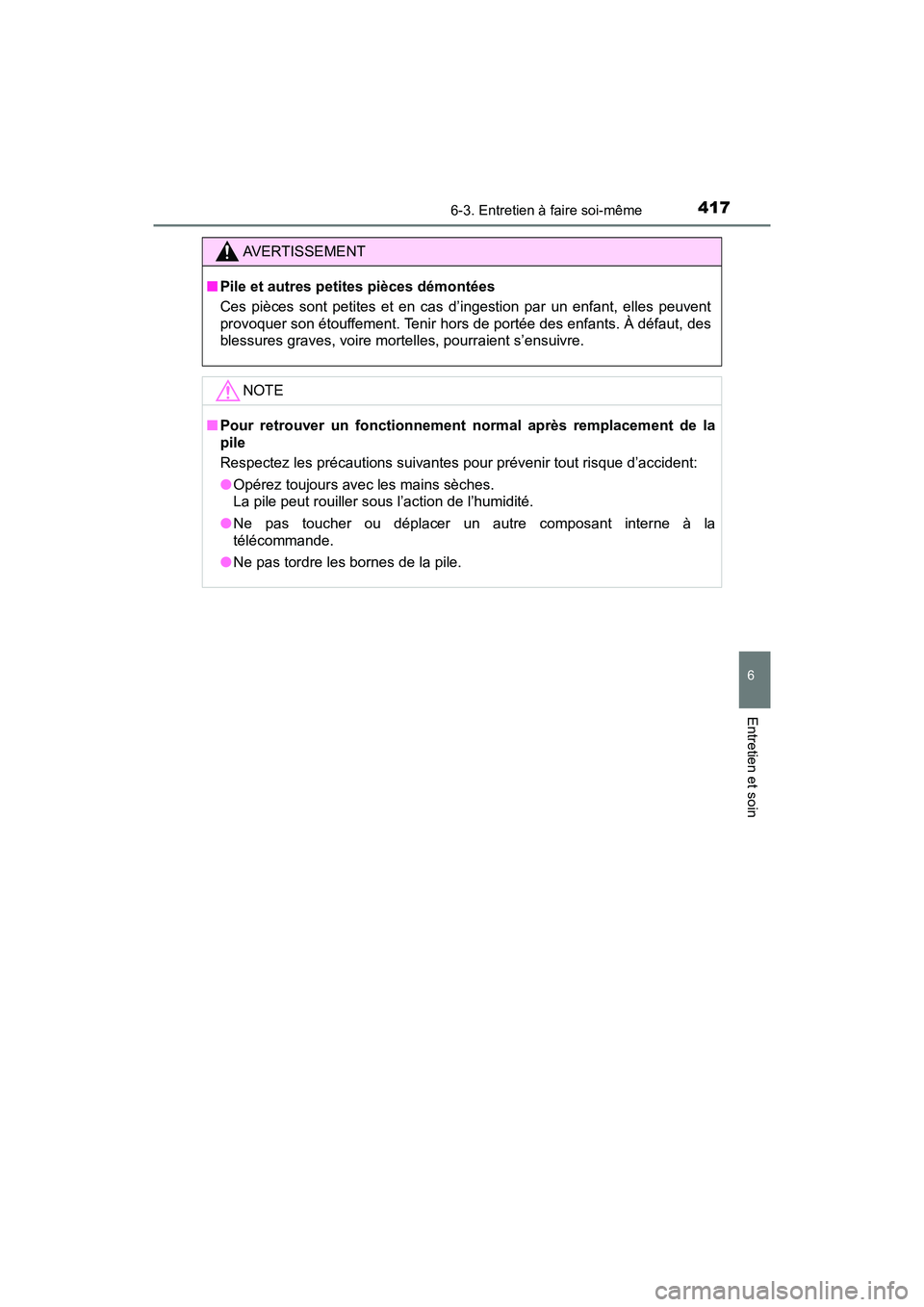

AVERTISSEMENT
■Pile et autres petites pièces démontées
Ces pièces sont petites et en cas d’ingestion par un enfant, elles peuvent
provoquer son étouffement. Tenir hors de portée des enfants. À défaut, des
blessures graves, voire mortelles, pourraient s’ensuivre.
NOTE
■Pour retrouver un fonctionnement normal après remplacement de la
pile
Respectez les précautions suivantes pour prévenir tout risque d’accident:
● Opérez toujours avec les mains sèches.
La pile peut rouiller sous l’action de l’humidité.
● Ne pas toucher ou déplacer un autre composant interne à la
télécommande.
● Ne pas tordre les bornes de la pile.

4186-3. Entretien à faire soi-même
C-HR_OM_USA_OM10684D
Vérification et remplacement des fusibles
Mettez le contacteur de démarrage sur arrêt.
Ouvrez le couvercle de la boîte à fusibles.
Boîte à fusibles de type A dans le compartiment moteur
Tout en appuyant sur les 2
ergots, tirez le couvercle vers le
haut.
Lorsque vous fermez le couvercle,
veillez à attacher les 2 ergots.
Boîte à fusibles de type B dans le compartiment moteur
Tout en appuyant sur les 3
ergots, tirez le couvercle vers le
haut.
Lorsque vous fermez le couvercle,
veillez à attacher les 3 ergots.
Boîte à fusibles de type C dans le compartiment moteur
Tout en appuyant sur les 2
ergots, tirez le couvercle vers le
haut.
Lorsque vous fermez le couvercle,
veillez à attacher les 2 ergots.
Lorsqu’un équipement électrique ne fonctionne plus, c’est
qu’un fusible a probablement grillé. Si cela se produit, vérifiez
les fusibles et remplacez-les si nécessaire.
1
2

4196-3. Entretien à faire soi-même
6
Entretien et soin
C-HR_OM_USA_OM10684D
Tableau de bord gauche
Retirez le couvercle.
Veillez à appuyer sur l’ergot
pendant le démontage ou le
remontage.
Retirez le fusible avec la pince
d’extraction.
Seuls les fusibles de type A
peuvent être retirés avec la pince
d’extraction.
3

4206-3. Entretien à faire soi-même
C-HR_OM_USA_OM10684D

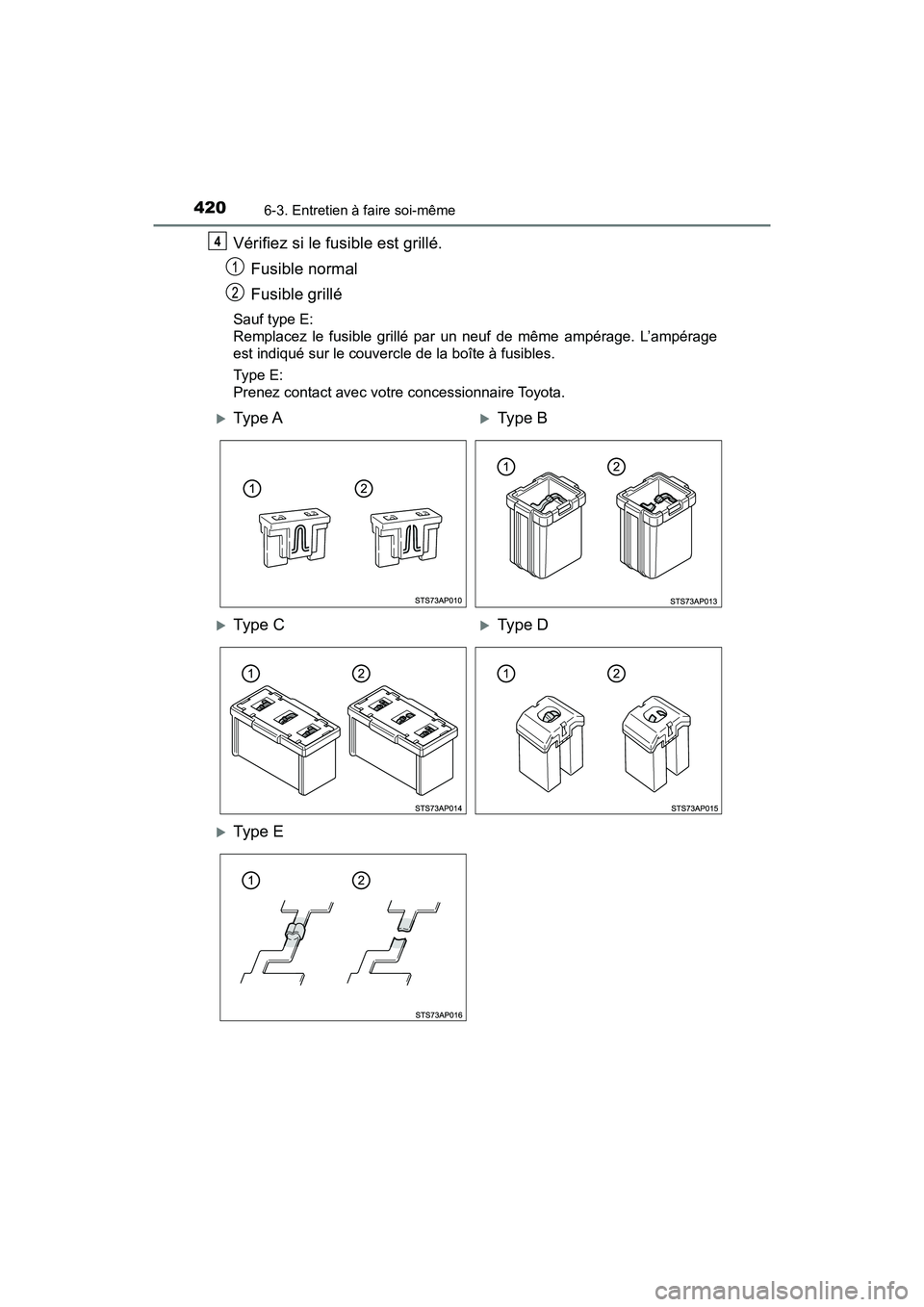

Vérifiez si le fusible est grillé.Fusible normal
Fusible grillé
Sauf type E:
Remplacez le fusible grillé par un neuf de même ampérage. L’ampérage
est indiqué sur le couvercle de la boîte à fusibles.
Type E:
Prenez contact avec votre concessionnaire Toyota.
4
Type ATy pe B
Type CTy pe D
Type E

4216-3. Entretien à faire soi-même
6
Entretien et soin
C-HR_OM_USA_OM10684D

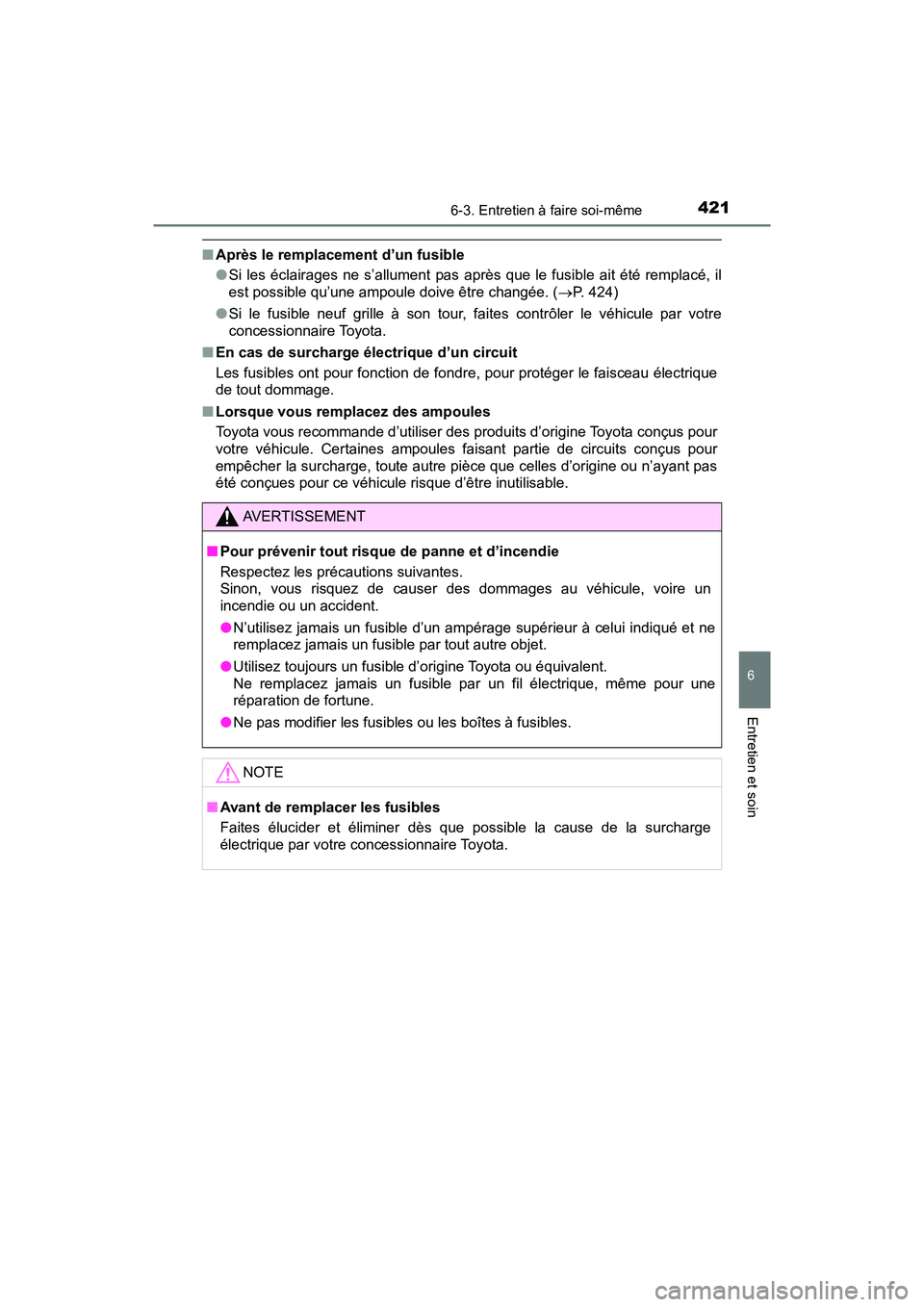

■Après le remplacement d’un fusible
●Si les éclairages ne s’allument pas après que le fusible ait été remplacé, il
est possible qu’une ampoule doive être changée. ( P. 424)
● Si le fusible neuf grille à son tour, faites contrôler le véhicule par votre
concessionnaire Toyota.
■ En cas de surcharge électrique d’un circuit
Les fusibles ont pour fonction de fondre, pour protéger le faisceau électrique
de tout dommage.
■ Lorsque vous remplacez des ampoules
Toyota vous recommande d’utiliser des produits d’origine Toyota conçus pour
votre véhicule. Certaines ampoules faisant partie de circuits conçus pour
empêcher la surcharge, toute autre pièce que celles d’origine ou n’ayant pas
été conçues pour ce véhicule risque d’être inutilisable.
AVERTISSEMENT
■Pour prévenir tout risque de panne et d’incendie
Respectez les précautions suivantes.
Sinon, vous risquez de causer des dommages au véhicule, voire un
incendie ou un accident.
●N’utilisez jamais un fusible d’un ampérage supérieur à celui indiqué et ne
remplacez jamais un fusible par tout autre objet.
● Utilisez toujours un fusible d’origine Toyota ou équivalent.
Ne remplacez jamais un fusible par un fil électrique, même pour une
réparation de fortune.
● Ne pas modifier les fusibles ou les boîtes à fusibles.
NOTE
■Avant de remplacer les fusibles
Faites élucider et éliminer dès que possible la cause de la surcharge
électrique par votre concessionnaire Toyota.

4226-3. Entretien à faire soi-même
C-HR_OM_USA_OM10684D

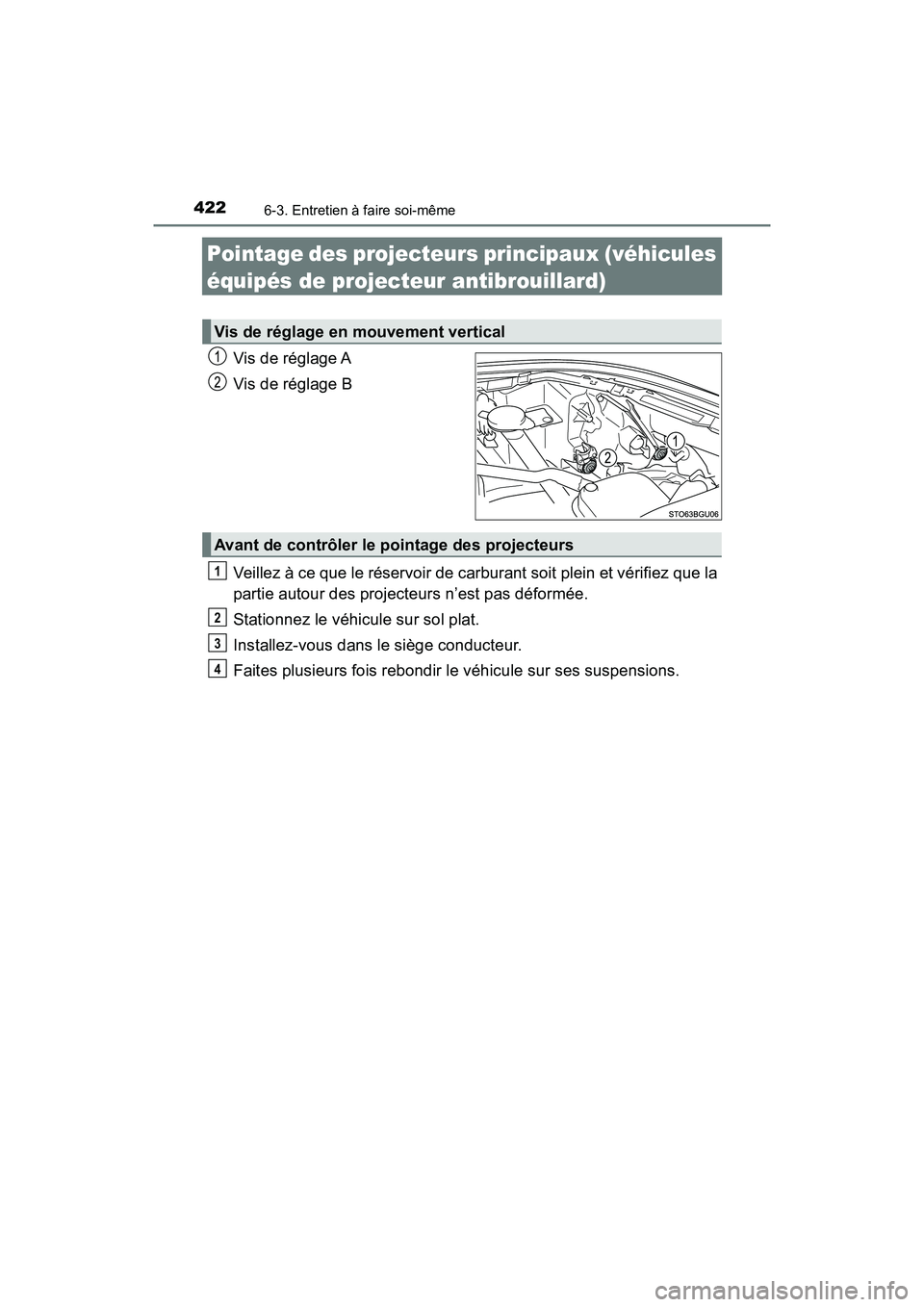

Pointage des projecteurs principaux (véhicules
équipés de projecteur antibrouillard)
Vis de réglage A
Vis de réglage B
Veillez à ce que le réservoir de carburant soit plein et vérifiez que la
partie autour des projecteurs n’est pas déformée.
Stationnez le véhicule sur sol plat.
Installez-vous dans le siège conducteur.
Faites plusieurs fois rebondir le véhicule sur ses suspensions.
Vis de réglage en mouvement vertical
Avant de contrôler le pointage des projecteurs
1
2
3
4
