4236-3. Entretien à faire soi-même
6
Entretien et soin
C-HR_OM_USA_OM10684D

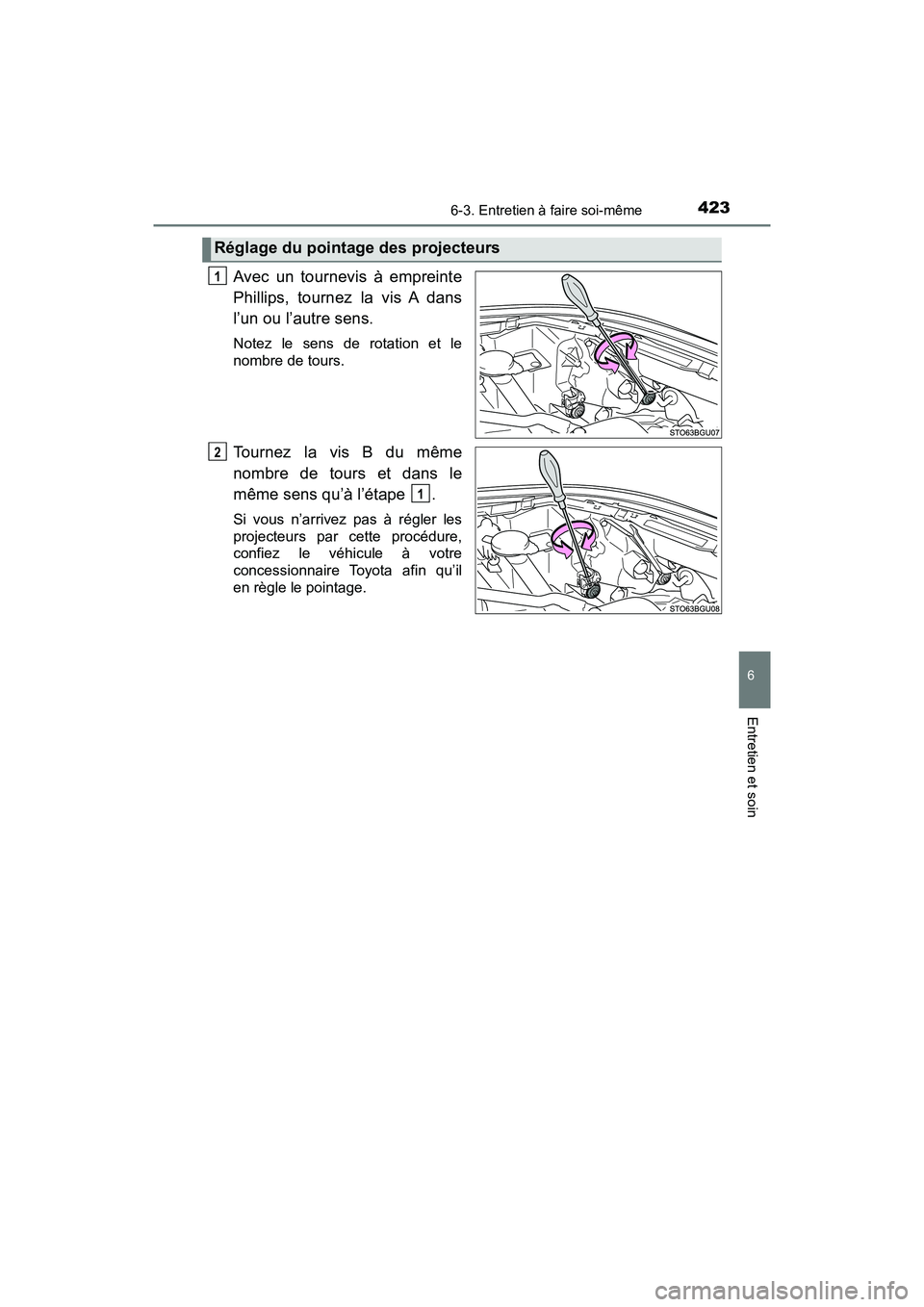

Avec un tournevis à empreinte
Phillips, tournez la vis A dans
l’un ou l’autre sens.
Notez le sens de rotation et le
nombre de tours.
Tournez la vis B du même
nombre de tours et dans le
même sens qu’à l’étape .
Si vous n’arrivez pas à régler les
projecteurs par cette procédure,
confiez le véhicule à votre
concessionnaire Toyota afin qu’il
en règle le pointage.
Réglage du pointage des projecteurs
1
2
1

4246-3. Entretien à faire soi-même
C-HR_OM_USA_OM10684D

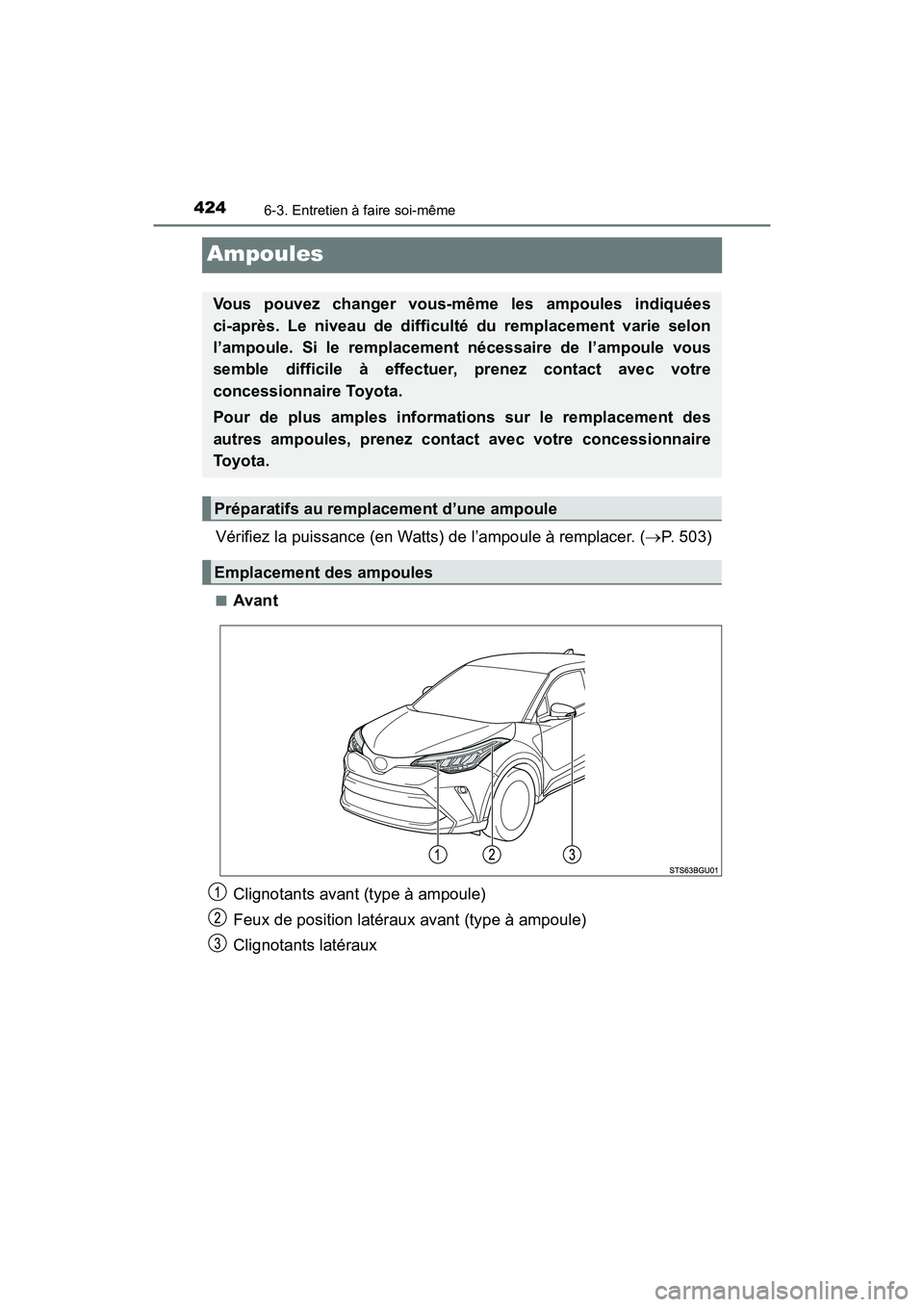

Ampoules
Vérifiez la puissance (en Watts) de l’ampoule à remplacer. (P. 503)
■Avant
Clignotants avant (type à ampoule)
Feux de position latéraux avant (type à ampoule)
Clignotants latéraux
Vous pouvez changer vous-même les ampoules indiquées
ci-après. Le niveau de difficulté du remplacement varie selon
l’ampoule. Si le remplacement nécessaire de l’ampoule vous
semble difficile à effectuer, prenez contact avec votre
concessionnaire Toyota.
Pour de plus amples informations sur le remplacement des
autres ampoules, prenez contact avec votre concessionnaire
To y o t a .
Préparatifs au remplacement d’une ampoule
Emplacement des ampoules

4256-3. Entretien à faire soi-même
6
Entretien et soin
C-HR_OM_USA_OM10684D■

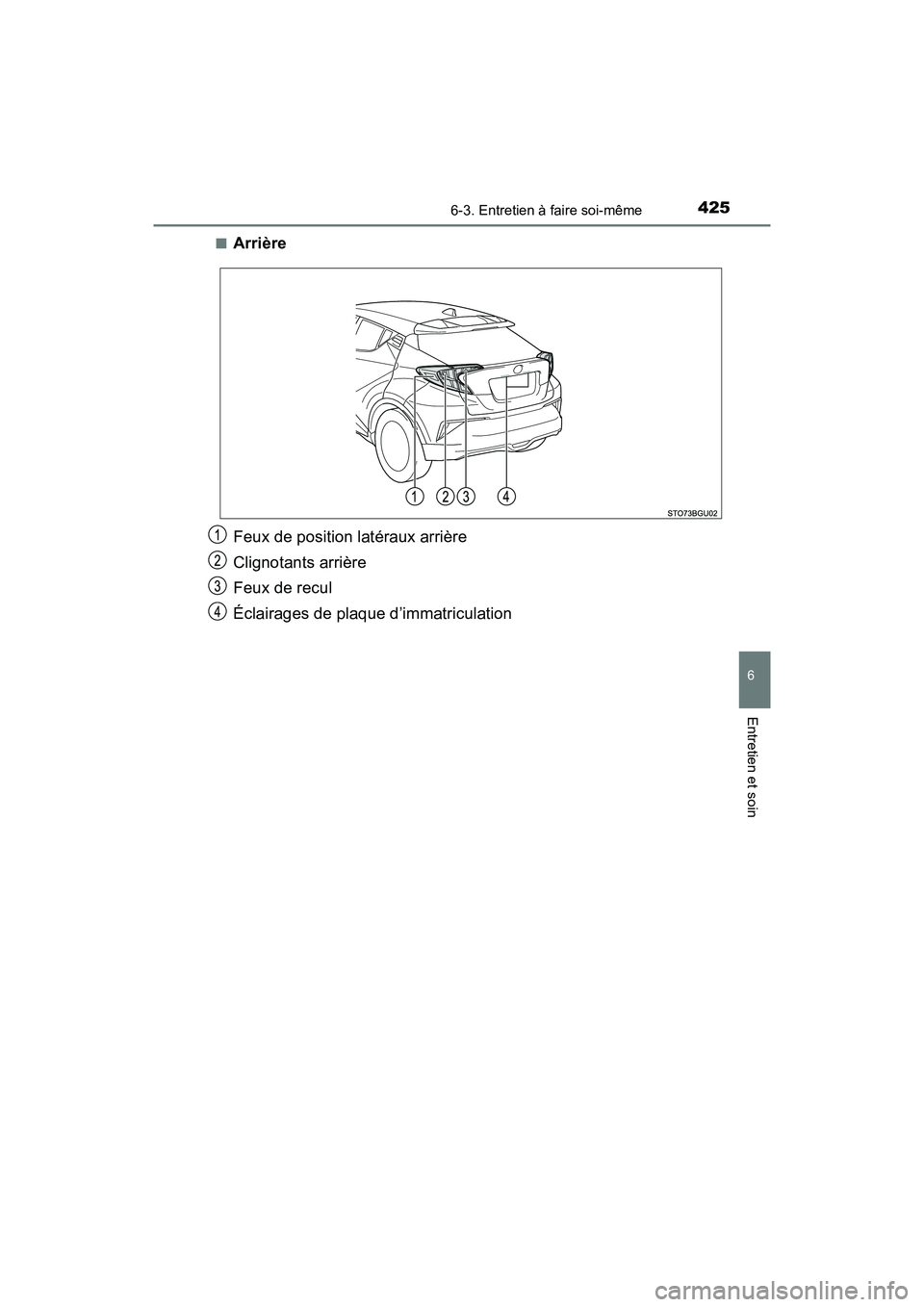

Arrière
Feux de position latéraux arrière
Clignotants arrière
Feux de recul
Éclairages de plaque d’immatriculation

4266-3. Entretien à faire soi-même
C-HR_OM_USA_OM10684D■
Feux de position latéraux avant (type à ampoule)
Tournez le culot de l’ampoule
vers la gauche.
Retirez l’ampoule.
Pour le remontage, procédez dans l’ordre inverse des opérations
indiquées.
Remplacement des ampoules
1
2
3

4276-3. Entretien à faire soi-même
6
Entretien et soin
C-HR_OM_USA_OM10684D■
Clignotants avant (type à ampoule)
Tournez le culot de l’ampoule
vers la gauche.
Retirez l’ampoule.
Pour le remontage, procédez dans l’ordre inverse des opérations
indiquées.
1
2
3

4286-3. Entretien à faire soi-même
C-HR_OM_USA_OM10684D■

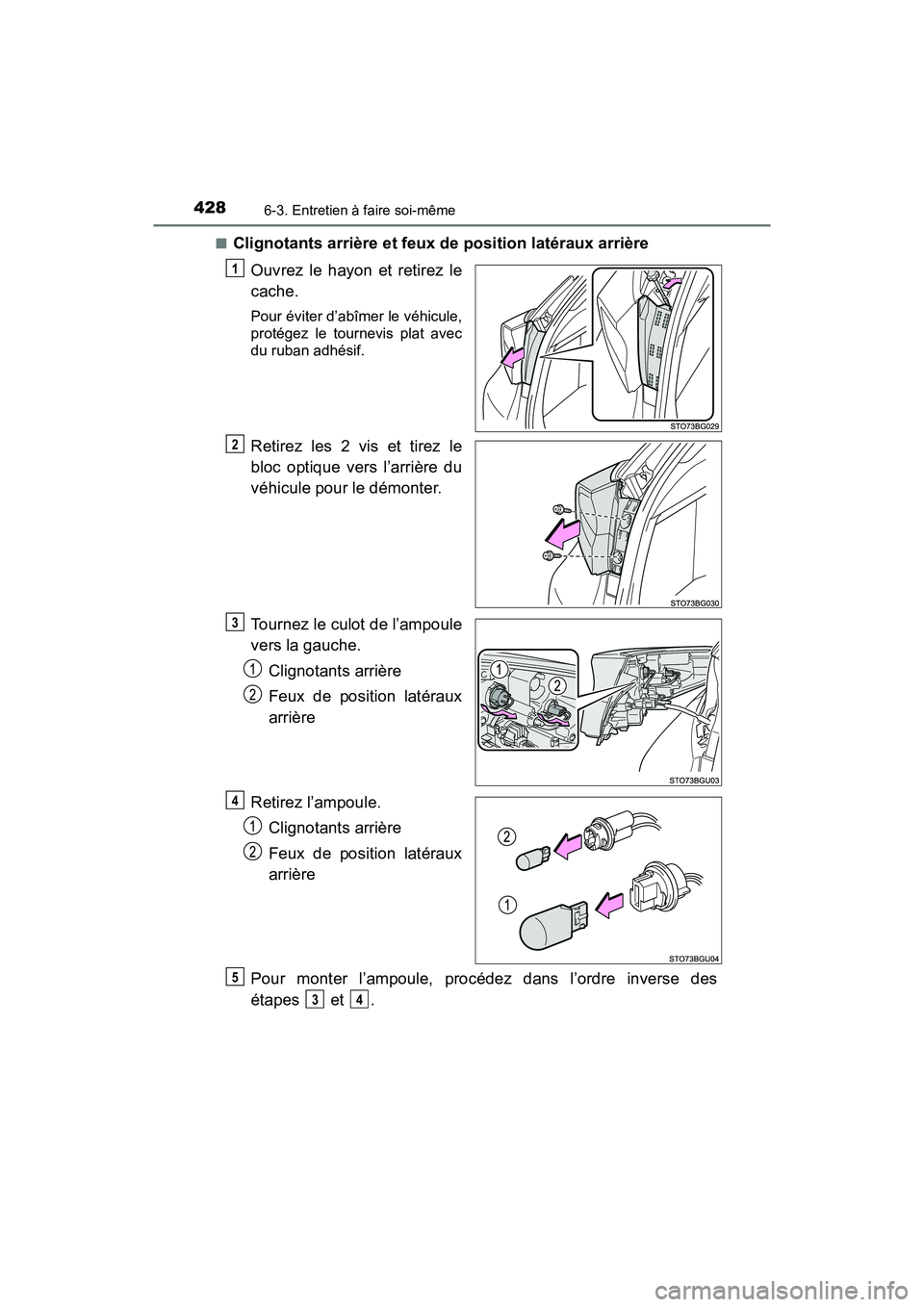

Clignotants arrière et feux de position latéraux arrière
Ouvrez le hayon et retirez le
cache.
Pour éviter d’abîmer le véhicule,
protégez le tournevis plat avec
du ruban adhésif.
Retirez les 2 vis et tirez le
bloc optique vers l’arrière du
véhicule pour le démonter.
Tournez le culot de l’ampoule
vers la gauche. Clignotants arrière
Feux de position latéraux
arrière
Retirez l’ampoule. Clignotants arrière
Feux de position latéraux
arrière
Pour monter l’ampoule, procédez dans l’ordre inverse des
étapes et .
1
2
3
4
5
34

4296-3. Entretien à faire soi-même
6
Entretien et soin
C-HR_OM_USA_OM10684D

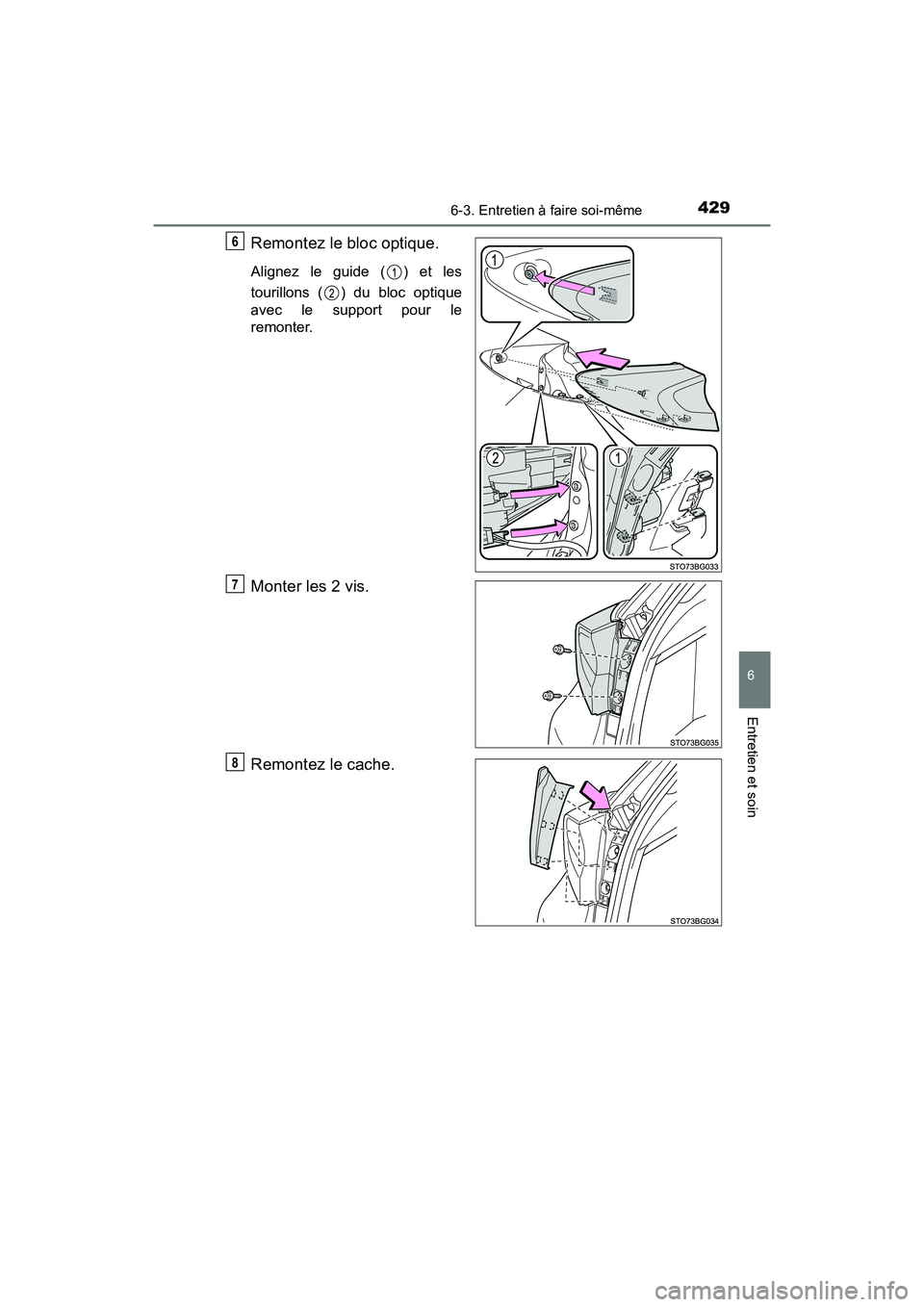

Remontez le bloc optique.
Alignez le guide ( ) et les
tourillons ( ) du bloc optique
avec le support pour le
remonter.
Monter les 2 vis.
Remontez le cache.
6
7
8

4306-3. Entretien à faire soi-même
C-HR_OM_USA_OM10684D■

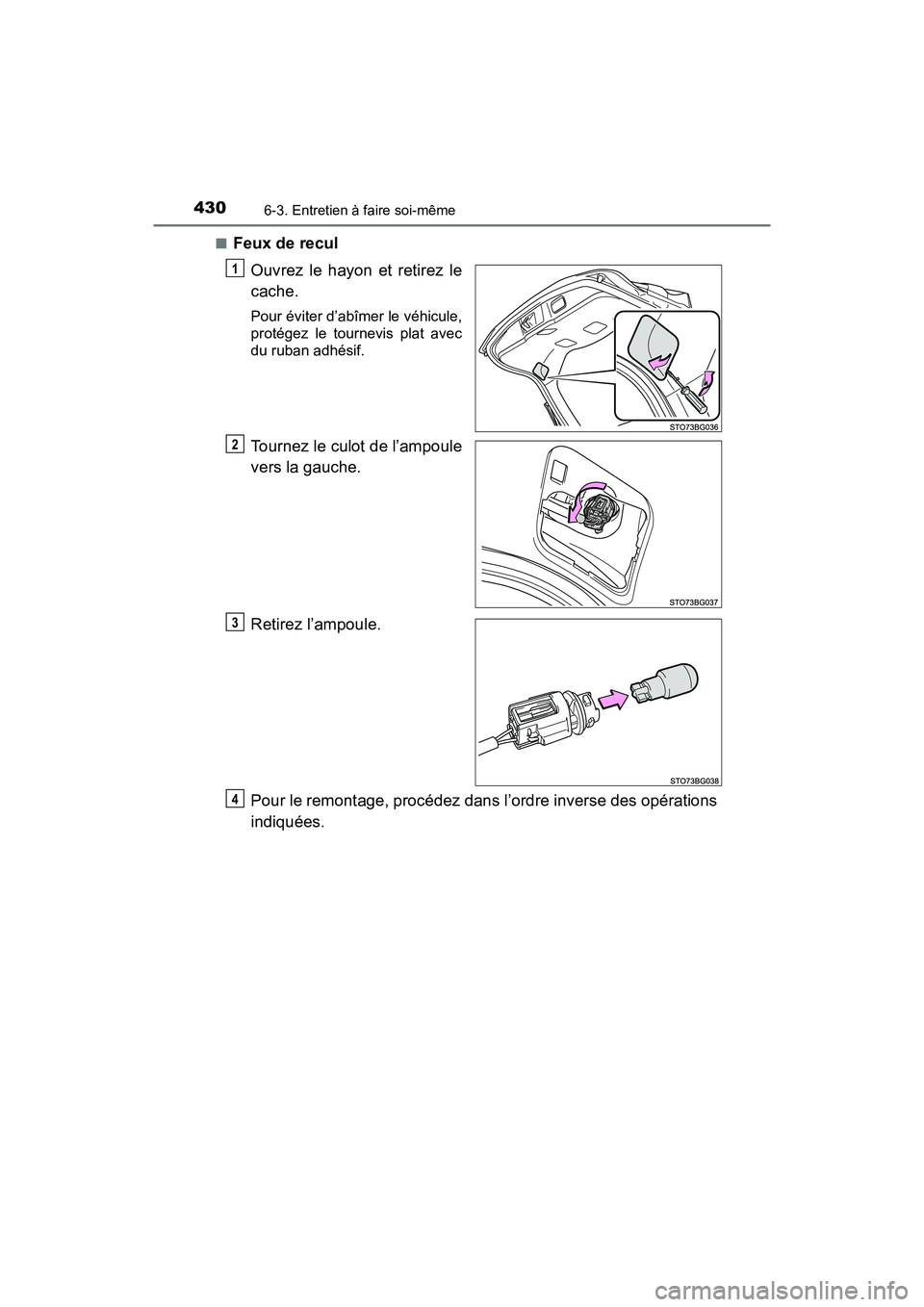

Feux de recul
Ouvrez le hayon et retirez le
cache.
Pour éviter d’abîmer le véhicule,
protégez le tournevis plat avec
du ruban adhésif.
Tournez le culot de l’ampoule
vers la gauche.
Retirez l’ampoule.
Pour le remontage, procédez dans l’ordre inverse des opérations
indiquées.
1
2
3
4
