2021 TOYOTA AYGO Manuel du propriétaire (in French)

4237-3. Entretien à faire soi-même
7
Entretien et soin
AYGO_OM_Europe_OM9A013K
*1: Véhicules équipés d’une boîte de vitesses robotisée MMT
*2: Véhicules équipés d’un système Stop & Start
*3: Remplacer le fusible par un autre de même calibre nominal que celui d’origine

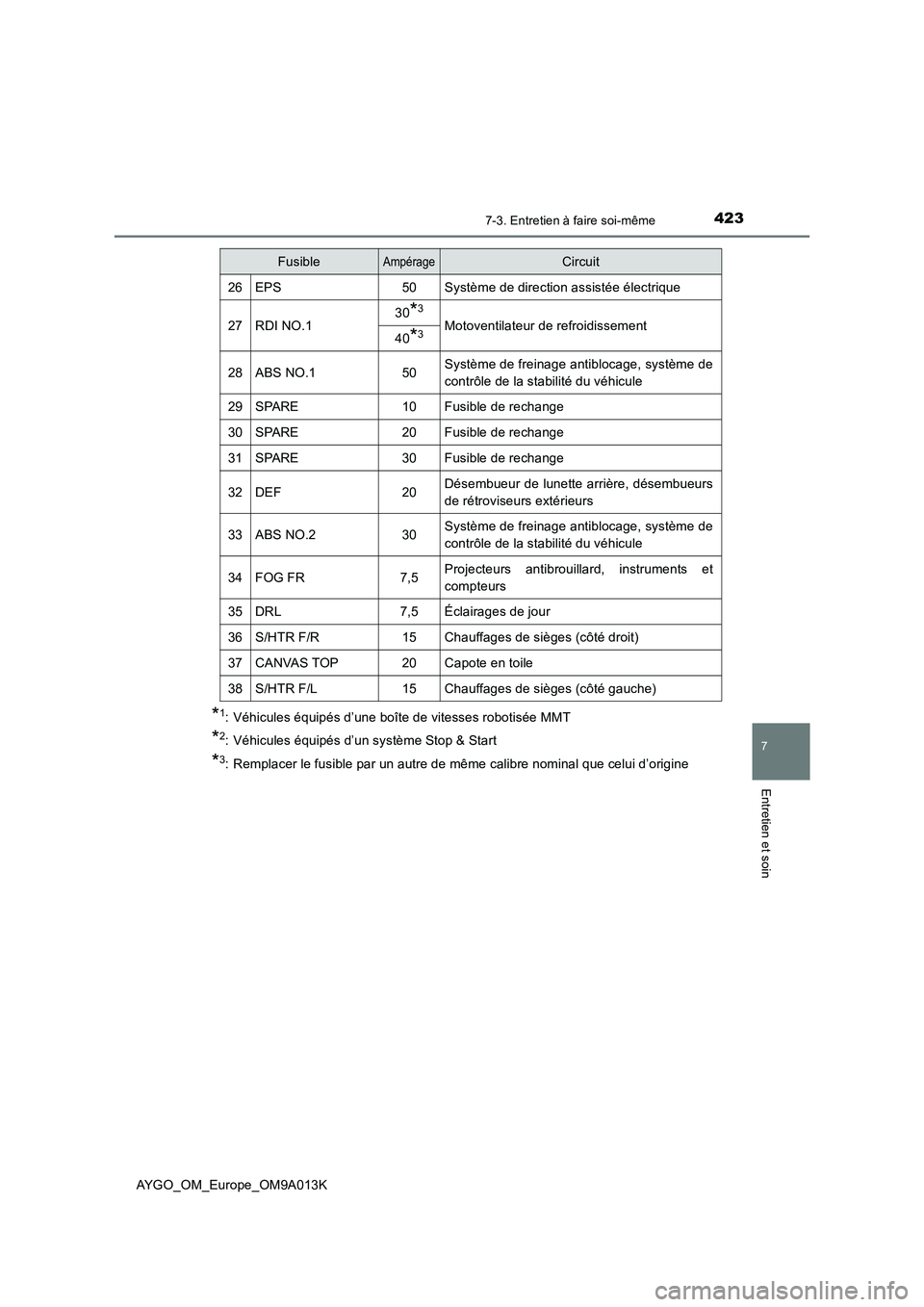

26EPS50Système de direction assistée électrique
27RDI NO.130*3
Motoventilateur de refroidissement40*3
28ABS NO.150Système de freinage antiblocage, système de
contrôle de la stabilité du véhicule
29SPARE10Fusible de rechange
30SPARE20Fusible de rechange
31SPARE30Fusible de rechange
32DEF20Désembueur de lunette arrière, désembueurs
de rétroviseurs extérieurs
33ABS NO.230Système de freinage antiblocage, système de
contrôle de la stabilité du véhicule
34FOG FR7,5Projecteurs antibrouillard, instruments et
compteurs
35DRL7,5Éclairages de jour
36S/HTR F/R15Chauffages de sièges (côté droit)
37CANVAS TOP20Capote en toile
38S/HTR F/L15Chauffages de sièges (côté gauche)
FusibleAmpérageCircuit

4247-3. Entretien à faire soi-même
AYGO_OM_Europe_OM9A013K■

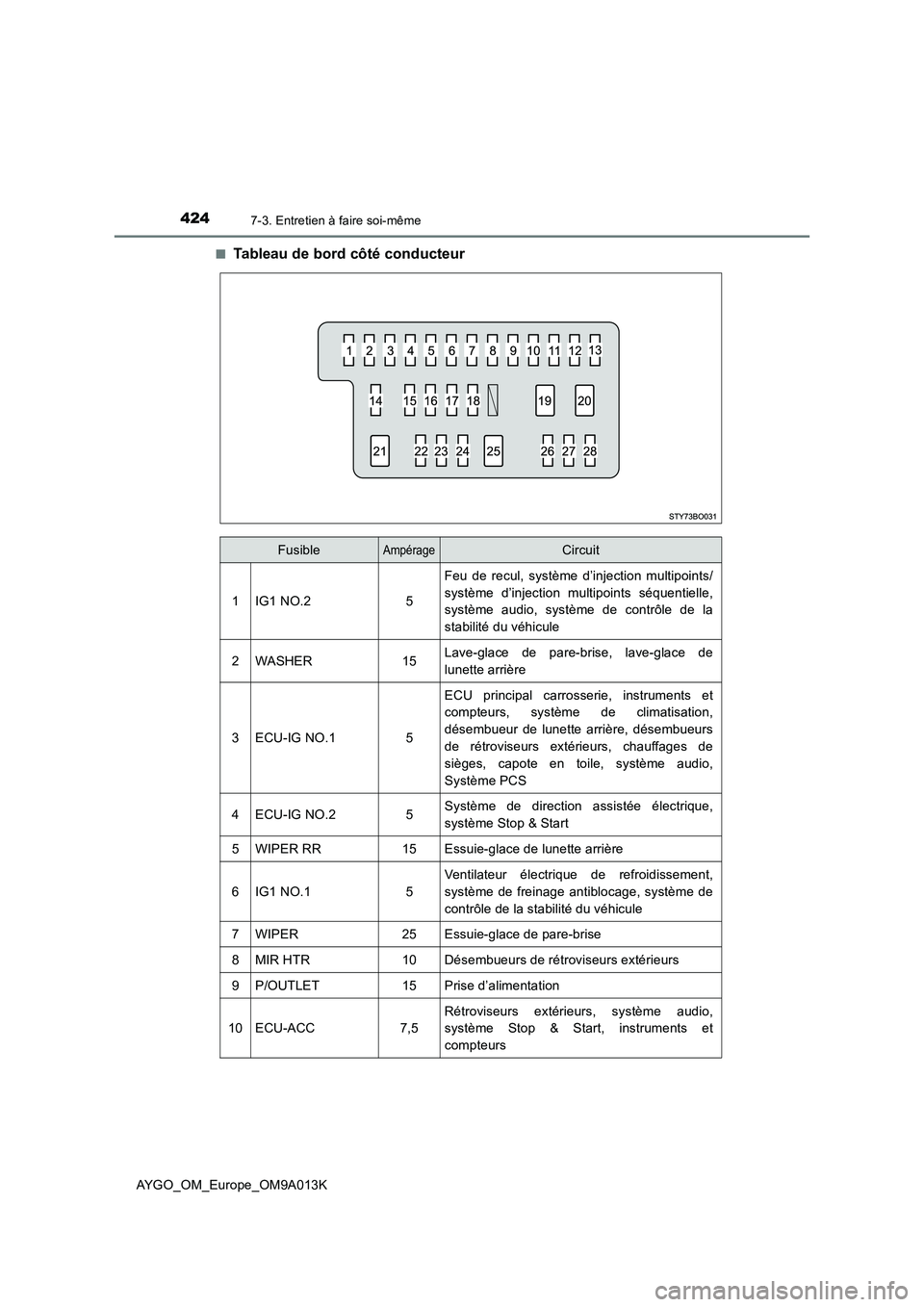

Tableau de bord côté conducteur
FusibleAmpérageCircuit
1IG1 NO.25
Feu de recul, système d’injection multipoints/
système d’injection multipoints séquentielle,
système audio, système de contrôle de la
stabilité du véhicule
2WASHER15Lave-glace de pare-brise, lave-glace de
lunette arrière
3ECU-IG NO.15
ECU principal carrosserie, instruments et
compteurs, système de climatisation,
désembueur de lunette arrière, désembueurs
de rétroviseurs extérieurs, chauffages de
sièges, capote en toile, système audio,
Système PCS
4ECU-IG NO.25Système de direction assistée électrique,
système Stop & Start
5WIPER RR15Essuie-glace de lunette arrière
6IG1 NO.15
Ventilateur électrique de refroidissement,
système de freinage antiblocage, système de
contrôle de la stabilité du véhicule
7WIPER25Essuie-glace de pare-brise
8MIR HTR10Désembueurs de rétroviseurs extérieurs
9P/OUTLET15Prise d’alimentation
10ECU-ACC7,5
Rétroviseurs extérieurs, système audio,
système Stop & Start, instruments et
compteurs

4257-3. Entretien à faire soi-même
7
Entretien et soin
AYGO_OM_Europe_OM9A013K

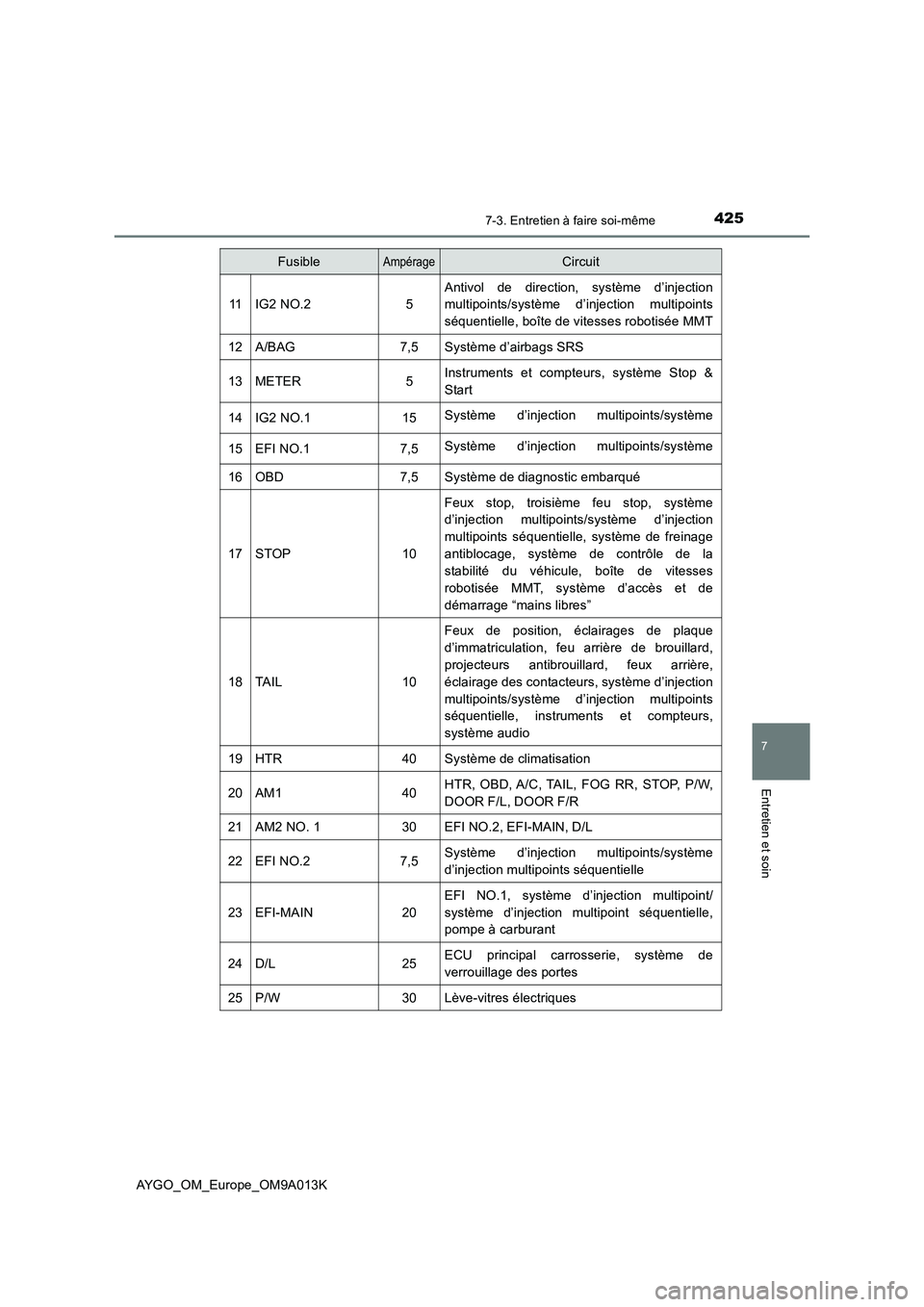

11IG2 NO.25
Antivol de direction, système d’injection
multipoints/système d’injection multipoints
séquentielle, boîte de vitesses robotisée MMT
12A/BAG7,5Système d’airbags SRS
13METER5Instruments et compteurs, système Stop &
Start
14IG2 NO.115Système d’injection multipoints/système
15EFI NO.17,5Système d’injection multipoints/système
16OBD7,5Système de diagnostic embarqué
17STOP10
Feux stop, troisième feu stop, système
d’injection multipoints/système d’injection
multipoints séquentielle, système de freinage
antiblocage, système de contrôle de la
stabilité du véhicule, boîte de vitesses
robotisée MMT, système d’accès et de
démarrage “mains libres”
18TA I L10
Feux de position, éclairages de plaque
d’immatriculation, feu arrière de brouillard,
projecteurs antibrouillard, feux arrière,
éclairage des contacteurs, système d’injection
multipoints/système d’injection multipoints
séquentielle, instruments et compteurs,
système audio
19HTR40Système de climatisation
20AM140HTR, OBD, A/C, TAIL, FOG RR, STOP, P/W,
DOOR F/L, DOOR F/R
21AM2 NO. 130EFI NO.2, EFI-MAIN, D/L
22EFI NO.27,5Système d’injection multipoints/système
d’injection multipoints séquentielle
23EFI-MAIN20
EFI NO.1, système d’injection multipoint/
système d’injection multipoint séquentielle,
pompe à carburant
24D/L25ECU principal carrosserie, système de
verrouillage des portes
25P/W30Lève-vitres électriques
FusibleAmpérageCircuit

4267-3. Entretien à faire soi-même
AYGO_OM_Europe_OM9A013K
*1: Véhicules à conduite à gauche
*2: Véhicules à conduite à droite

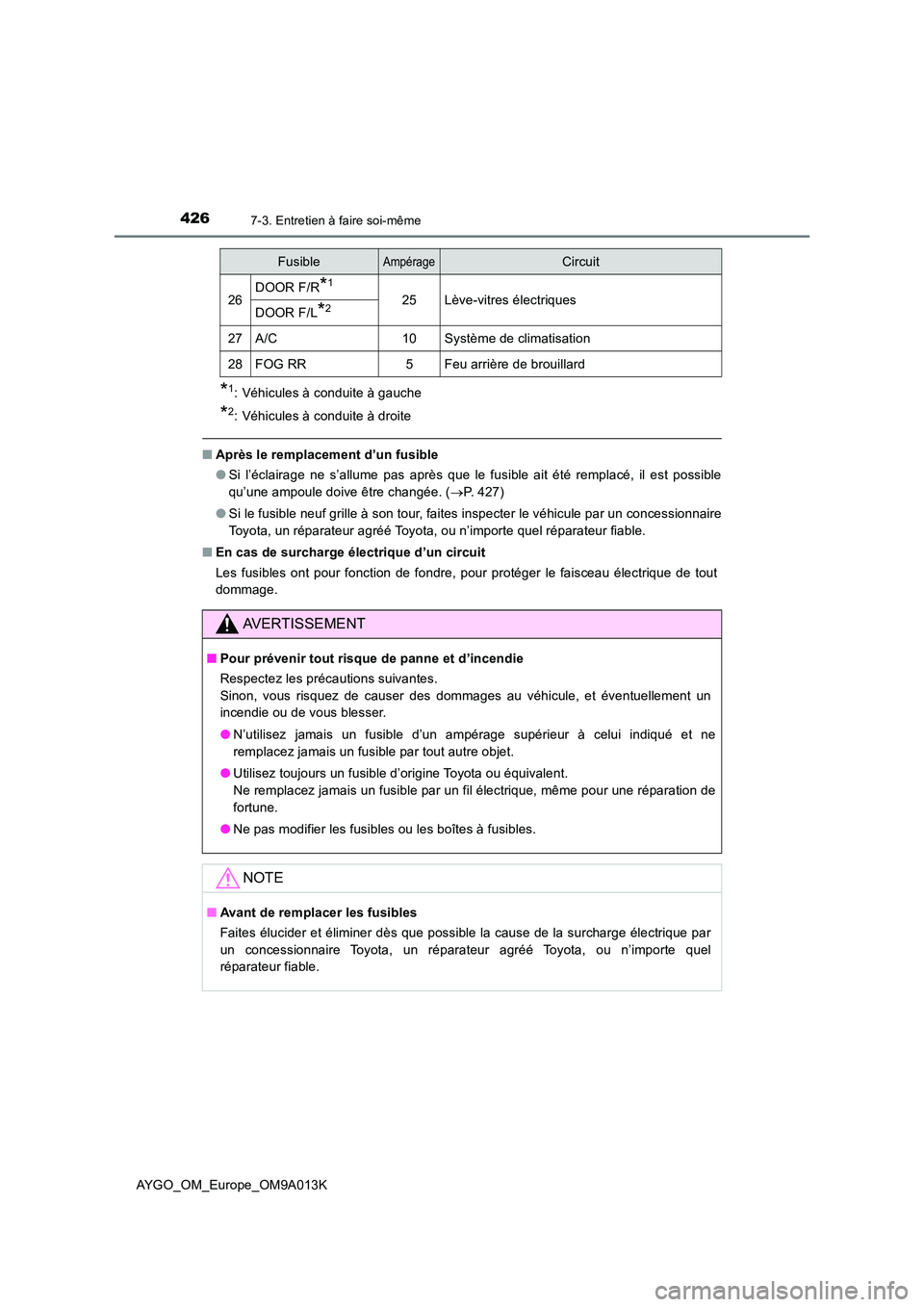

■Après le remplacement d’un fusible
● Si l’éclairage ne s’allume pas après que le fusible ait été remplacé, il est possible
qu’une ampoule doive être changée. ( P. 427)
● Si le fusible neuf grille à son tour, faites inspecter le véhicule par un concessionnaire
Toyota, un réparateur agréé Toyota, ou n’importe quel réparateur fiable.
■ En cas de surcharge électrique d’un circuit
Les fusibles ont pour fonction de fondre, pour protéger le faisceau électrique de tout
dommage.
26DOOR F/R*1
25Lève-vitres électriquesDOOR F/L*2
27A/C10Système de climatisation
28FOG RR5Feu arrière de brouillard
AVERTISSEMENT
■ Pour prévenir tout risque de panne et d’incendie
Respectez les précautions suivantes.
Sinon, vous risquez de causer des dommages au véhicule, et éventuellement un
incendie ou de vous blesser.
● N’utilisez jamais un fusible d’un ampérage supérieur à celui indiqué et ne
remplacez jamais un fusible par tout autre objet.
● Utilisez toujours un fusible d’origine Toyota ou équivalent.
Ne remplacez jamais un fusible par un fil électrique, même pour une réparation de
fortune.
● Ne pas modifier les fusibles ou les boîtes à fusibles.
NOTE
■Avant de remplacer les fusibles
Faites élucider et éliminer dès que possible la cause de la surcharge électrique par
un concessionnaire Toyota, un réparateur agréé Toyota, ou n’importe quel
réparateur fiable.
FusibleAmpérageCircuit

4277-3. Entretien à faire soi-même
7
Entretien et soin
AYGO_OM_Europe_OM9A013K
Ampoules
Vérifiez la puissance (en Watts) de l’ampoule à remplacer. (P. 524)
■Avant
Vous pouvez changer par vous-même les ampoules suivantes. La
difficulté de remplacement des ampoules dépend de celles-ci. Comme
le risque existe que des pièces soient endommagées, nous vous
recommandons de confier le remplacement à un concessionnaire
Toyota, un réparateur agréé Toyota, ou n’importe quel réparateur fiable.
Préparatifs au remplacement d’une ampoule
Emplacement des ampoules
Projecteurs
Clignotants avantProjecteurs antibrouillard
(sur modèles équipés)1
2
3

4287-3. Entretien à faire soi-même
AYGO_OM_Europe_OM9A013K■

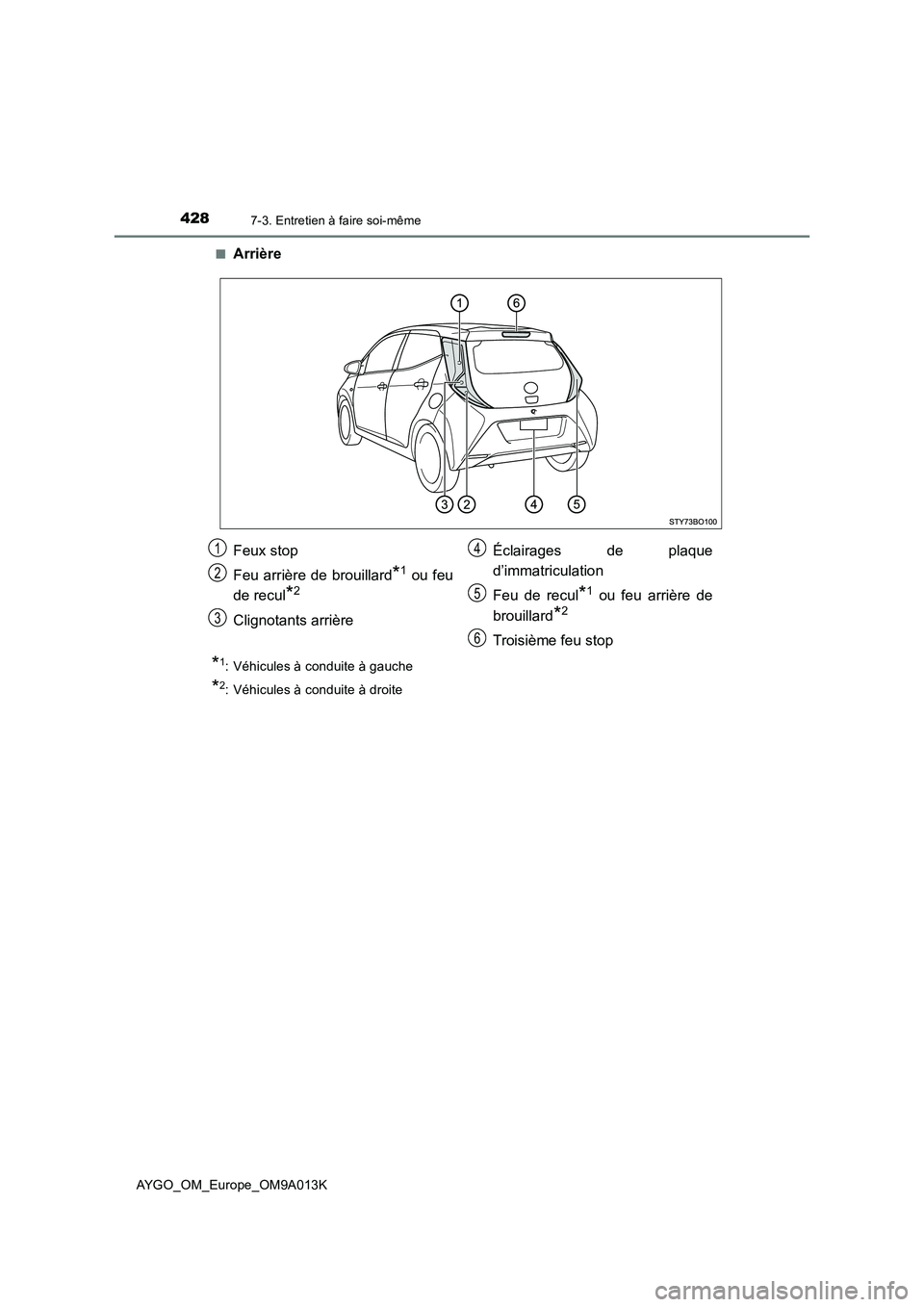

Arrière
*1: Véhicules à conduite à gauche
*2: Véhicules à conduite à droite
Feux stop
Feu arrière de brouillard
*1 ou feu
de recul
*2
Clignotants arrièreÉclairages de plaque
d’immatriculation
Feu de recul
*1 ou feu arrière de
brouillard
*2
Troisième feu stop
1
2
3
4
5
6

4297-3. Entretien à faire soi-même
7
Entretien et soin
AYGO_OM_Europe_OM9A013K■
Projecteurs
Tournez le culot de l’ampoule
vers la gauche.
Appuyez sur l’ergot de sécurité
et débranchez le connecteur.
Remplacez l’ampoule, et
remontez le culot.
Alignez les 3 pattes de l’ampoule
avec le support, et enfoncez.
Tournez et bloquez en place le
culot de l’ampoule.
Agitez avec précaution le culot de
l’ampoule pour vérifier qu’il est bien
monté, allumez une fois les
projecteurs et confirmez
visuellement que la lumière ne filtre
pas au travers du support.
Remplacement des ampoules

4307-3. Entretien à faire soi-même
AYGO_OM_Europe_OM9A013K■

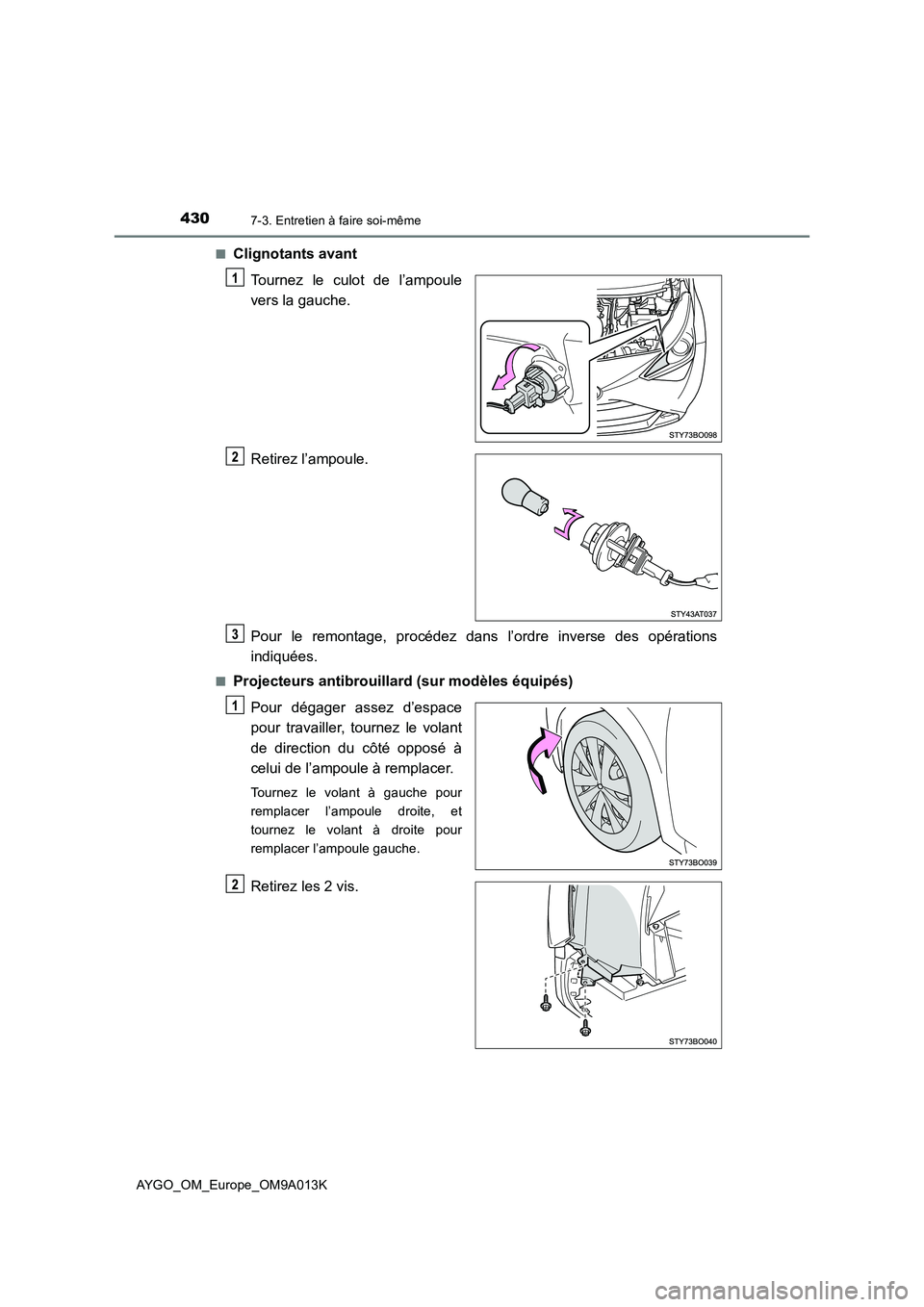

Clignotants avant
Tournez le culot de l’ampoule
vers la gauche.
Retirez l’ampoule.
Pour le remontage, procédez dans l’ordre inverse des opérations
indiquées.
■Projecteurs antibrouillard (sur modèles équipés)
Pour dégager assez d’espace
pour travailler, tournez le volant
de direction du côté opposé à
celui de l’ampoule à remplacer.
Tournez le volant à gauche pour
remplacer l’ampoule droite, et
tournez le volant à droite pour
remplacer l’ampoule gauche.
Retirez les 2 vis.
