2021 PEUGEOT BOXER Kezelési útmutató (in Hungarian)

127
Üzemzavar esetén
8

H.Fogó
I. Nyereg
J. Keret
K. Csavar
A pótkereket rögzítő csavar a hátsó lökhárító
alatt, jobbra található.


► Helyezze a kerékkulcs foglalatot ( A ),
kerékkulcsot (D) és kerékkulcs toldatot (B) a
rögzítőcsavarra.
►

A
kerék leeresztéséhez forgassa el az
egységet az óramutató járásával ellentétes
irányba.
►

Forgassa el a csörlő zárópontjáig, amelyet
a nem látható a (

G) bevésés, illetve a művelet
során érzékelt elakadás jelöl.
►

A
kábel teljes letekerése után vegye ki a
pótkereket.
Acélkerekek esetén:


► Csavarja ki a ( H ) kart.
► V egye le a nyerget (I) a pótkerék külső
részéről.
Könnyűfém kerekek esetén:

128
Üzemzavar esetén

► Csavarja ki a három rögzítőcsavart (K).
► Csavarja ki a ( H
) kart.
►

V
egye le a keretet (J) a nyeregről (I).
►

V
egye ki a pótkereket, és helyezze a
cserélendő kerék mellé.
►

Ha lehetséges, a cserélendő kerékkel átlósan
szemben elhelyezkedő kereket ékelje ki.
3 - Állítsa be az emelőt.
Ügyeljen arra, hogy az emelő stabilan
álljon.
Ha laza a talaj, előfordulhat, hogy
kicsúszik vagy összecsuklik az emelő, ami
sérülésveszéllyel jár.


Kizárólag az 1 vagy 2 emelési pont alá
helyezze az emelőt, és győződjön meg
róla, hogy az emelő feje pontosan a jármű
támfelületének a közepén helyezkedik el.
Máskülönben előfordulhat, hogy megsérül a
gépjármű és/vagy összecsuklik az emelő, ami
sérülésveszéllyel jár.
Győződjön meg arról, hogy az utasok
biztonságban vannak-e (nincsenek-e a
járműben).
Soha ne tegye a kezét vagy a fejét a
kerékjárati ívbe.


Soha ne feküdjön emelővel megemelt
gépjármű alá; használjon tartóbakot.
Ne használja:
–

az emelőt a gépjármű megemelésétől
eltérő célra,
–


a gyártó által mellékelt emelőtől eltérő
emelőket.
Az emelőt kizárólag sérült, illetve defektes kerék cseréjéhez szabad
használni.
Az emelő nem igényel karbantartást.
Az emelő teljesíti az európai szabályozás
2006/42/EK számú, a gépekről szóló
irányelvének előírásait.
A kocsiemelő egyes alkatrészei, például a csavarmenet vagy az illesztékek
sérülést okozhatnak: ne érintse meg őket.
Óvatosan töröljön le minden kenőzsír
maradványt.

129
Üzemzavar esetén

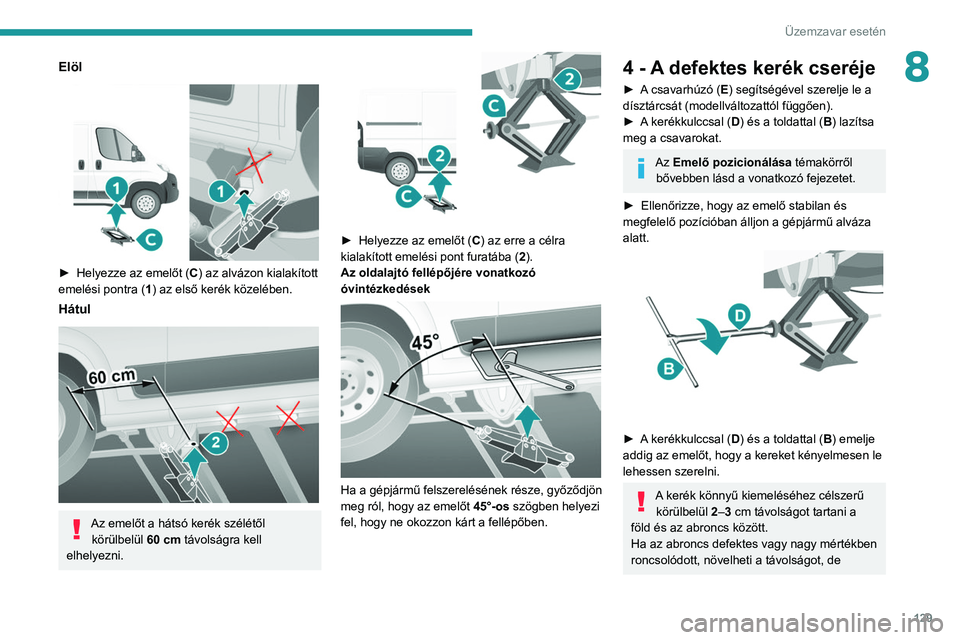

8Elöl

► Helyezze az emelőt (C ) az alvázon kialakított
emelési pontra ( 1)
az első kerék közelében.
Hátul

Az emelőt a hátsó kerék szélétől körülbelül 60 cm
távolságra kell
elhelyezni.


► Helyezze az emelőt ( C ) az erre a célra
kialakított emelési pont furatába ( 2).
Az oldalajtó fellépőjére vonatkozó
óvintézkedések


Ha a gépjármű felszerelésének része, győződjön
meg ról, hogy az emelőt 45°-os szögben helyezi
fel, hogy ne okozzon kárt a fellépőben.
4 - A defektes kerék cseréje
► A csavarhúzó (E) segítségével szerelje le a
dísztárcsát (modellváltozattól függően).
►

A
kerékkulccsal (D) és a toldattal (B) lazítsa
meg a csavarokat.
Az Emelő pozicionálása témakörről
bővebben lásd a vonatkozó fejezetet.
►

Ellenőrizze, hogy az emelő stabilan és
megfelelő pozícióban álljon a gépjármű alváza
alatt.


► A kerékkulccsal (D) és a toldattal (B) emelje
addig az emelőt, hogy a kereket kényelmesen le
lehessen szerelni.
A kerék könnyű kiemeléséhez célszerű körülbelül 2–3
cm távolságot tartani a
föld és az abroncs között.
Ha az abroncs defektes vagy nagy mértékben
roncsolódott, növelheti a távolságot, de

130
Üzemzavar esetén

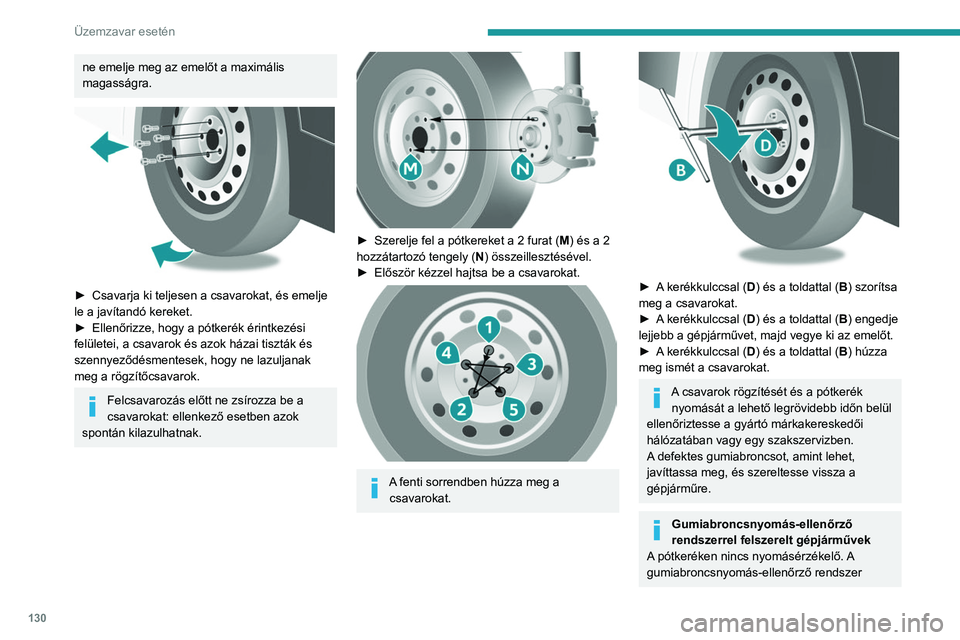

ne emelje meg az emelőt a maximális
magasságra.


► Csavarja ki teljesen a csavarokat, és emelje
le a javítandó kereket.
►

Ellenőrizze, hogy a pótkerék érintkezési
felületei, a csavarok és azok házai tiszták és
szennyeződésmentesek, hogy ne lazuljanak
meg a rögzítőcsavarok.
Felcsavarozás előtt ne zsírozza be a
csavarokat: ellenkező esetben azok
spontán kilazulhatnak.


► Szerelje fel a pótkereket a 2 furat ( M ) és a 2
hozzátartozó tengely ( N) összeillesztésével.
►

Először kézzel hajtsa be a csavarokat.

A fenti sorrendben húzza meg a csavarokat.


► A kerékkulccsal (D) és a toldattal (B) szorítsa
meg a csavarokat.
►

A
kerékkulccsal (D) és a toldattal (B) engedje
lejjebb a gépjárművet, majd vegye ki az emelőt.
►

A
kerékkulccsal (D) és a toldattal (B) húzza
meg ismét a csavarokat.
A csavarok rögzítését és a pótkerék nyomását a lehető legrövidebb időn belül
ellenőriztesse a gyártó márkakereskedői
hálózatában vagy egy szakszervizben.
A defektes gumiabroncsot, amint lehet,
javíttassa meg, és szereltesse vissza a
gépjárműre.
Gumiabroncsnyomás-ellenőrző
rendszerrel felszerelt gépjárművek
A pótkeréken nincs nyomásérzékelő. A
gumiabroncsnyomás-ellenőrző rendszer

131
Üzemzavar esetén
8ezen a keréken nem fog működni. A rendszer
riasztást küldhet.
Ellenőrizze az abroncsnyomást, majd indítsa
újra a rendszert.
A gumiabroncsnyomás-ellenőrző
rendszerről a megfelelő fejezetben olvashat
további tudnivalókat.
5 - A defektes kerék tárolása
A defektes kereket vagy a pótkereket vissza
kell szerelnie a helyére a csörlőrendszer
lezárásához.
Ellenőrizze, hogy a kerék biztonságosan
rögzítve van-e a helyén a padlólemez
alatt.
A nem megfelelő rögzítés veszélyezteti a
biztonságot.
►

Helyezze vissza a kereket a gépjármű hátsó
részébe.
Acélkerekek esetén:


► Akassza a keretet ( I) a külső részre.
► Csavarja be a kart ( H
) a keret és az
acélkerék rögzítéséhez.
Könnyűfém kerekek esetén:


► Igazítsa a keretet ( J) a nyeregre (I).
► Csavarja be a kart ( H
).
►

Csavarja be a három rögzítőcsavart
(K) a
nyergen
(I) a könnyűfém kerékre.


► Helyezze a kerékkulcs foglalatot ( A ),
kerékkulcsot (D) és kerékkulcs toldatot (B) a
rögzítőcsavarra.
►

Forgassa el az egységet az óramutató
járásával megegyező irányba, tekercselje fel
teljesen a kábelt, és emelje meg teljesen a
kereket a gépjármű alá.
►


Ellenőrizze, hogy a kerék laposan
illeszkedik-e a gépjármű padlólemezéhez,
valamint látható-e a csörlő ( G

) bevésése.
►

Rakja el a szerszámokat és a dísztárcsát
(modellváltozattól függően).
A gépjármű Azonosító elemeivel, azon belül is a nyomásértékeket feltüntető
címkévek kapcsolatos további információért
lásd az idevonatkozó fejezetet.

132
Üzemzavar esetén

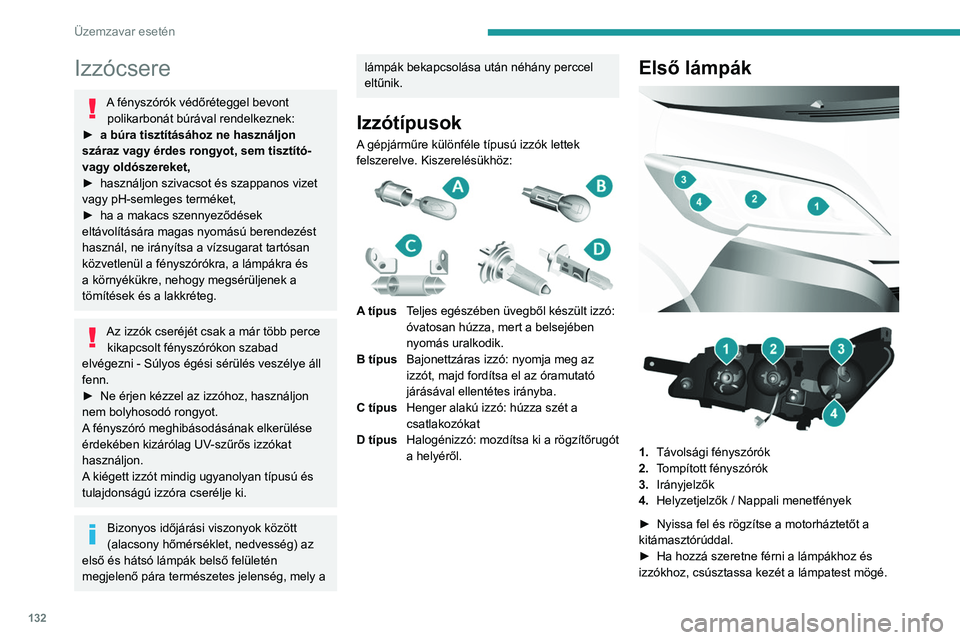

Izzócsere
A fényszórók védőréteggel bevont polikarbonát búrával rendelkeznek:
►

a búra tisztításához ne használjon
száraz vagy érdes rongyot, sem tisztító-
vagy oldószereket,
►


használjon szivacsot és szappanos vizet
vagy pH-semleges terméket,
►


ha a makacs szennyeződések
eltávolítására magas nyomású berendezést
használ, ne irányítsa a vízsugarat tartósan
közvetlenül a fényszórókra, a lámpákra és
a környékükre, nehogy megsérüljenek a
tömítések és a lakkréteg.
Az izzók cseréjét csak a már több perce kikapcsolt fényszórókon szabad
elvégezni - Súlyos égési sérülés veszélye áll
fenn.
►

Ne érjen kézzel az izzóhoz, használjon
nem bolyhosodó rongyot.
A

fényszóró meghibásodásának elkerülése
érdekében kizárólag UV-szűrős izzókat
használjon.
A kiégett izzót mindig ugyanolyan típusú és
tulajdonságú izzóra cserélje ki.
Bizonyos időjárási viszonyok között
(alacsony hőmérséklet, nedvesség) az
első és hátsó lámpák belső felületén
megjelenő pára természetes jelenség, mely a
lámpák bekapcsolása után néhány perccel
eltűnik.
Izzótípusok
A gépjárműre különféle típusú izzók lettek
felszerelve. Kiszerelésükhöz:


A típus Teljes egészében üvegből készült izzó:
óvatosan húzza, mert a belsejében
nyomás uralkodik.
B típus Bajonettzáras izzó: nyomja meg az
izzót, majd fordítsa el az óramutató
járásával ellentétes irányba.
C típus Henger alakú izzó: húzza szét a
csatlakozókat
D típus Halogénizzó: mozdítsa ki a rögzítőrugót
a helyéről.
Első lámpák



1. Távolsági fényszórók
2. Tompított fényszórók
3. Irányjelzők
4. Helyzetjelzők / Nappali menetfények
►

Nyissa fel és rögzítse a motorháztetőt a
kitámasztórúddal.
►


Ha hozzá szeretne férni a lámpákhoz és
izzókhoz, csúsztassa kezét a lámpatest mögé.

133
Üzemzavar esetén

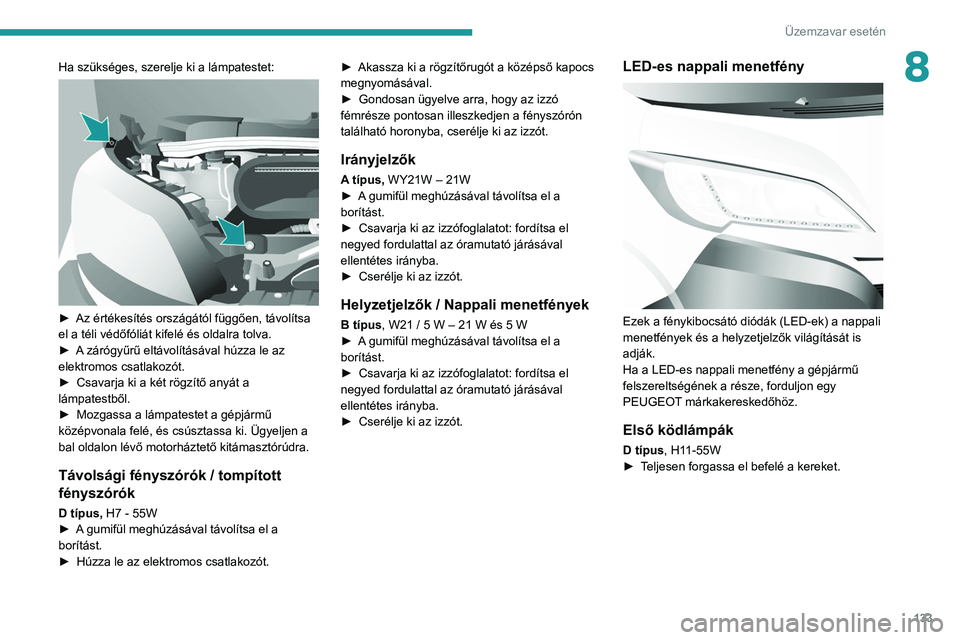

8Ha szükséges, szerelje ki a lámpatestet:

► Az értékesítés országától függően, távolítsa
el a téli védőfóliát kifelé és oldalra tolva.
►

A
zárógyűrű eltávolításával húzza le az
elektromos csatlakozót.
►

Csavarja ki a két rögzítő anyát a
lámpatestből.
►


Mozgassa a lámpatestet a gépjármű
középvonala felé, és csúsztassa ki. Ügyeljen a
bal oldalon lévő motorháztető kitámasztórúdra.
Távolsági fényszórók / tompított
fényszórók
D típus, H7 - 55W
► A gumifül meghúzásával távolítsa el a
borítást.
►

Húzza le az elektromos csatlakozót. ►


Akassza ki a rögzítőrugót a középső kapocs
megnyomásával.
►

Gondosan ügyelve arra, hogy az izzó
fémrésze pontosan illeszkedjen a fényszórón
található horonyba, cserélje ki az izzót.
Irányjelzők
A típus, WY21W – 21W
► A gumifül meghúzásával távolítsa el a
borítást.
►

Csavarja ki az izzófoglalatot: fordítsa el
negyed fordulattal az óramutató járásával
ellentétes irányba.
►


Cserélje ki az izzót.
Helyzetjelzők / Nappali menetfények
B típus, W21 / 5 W – 21 W és 5 W
► A gumifül meghúzásával távolítsa el a
borítást.
►

Csavarja ki az izzófoglalatot: fordítsa el
negyed fordulattal az óramutató járásával
ellentétes irányba.
►


Cserélje ki az izzót.
LED-es nappali menetfény

Ezek a fénykibocsátó diódák (LED-ek) a nappali
menetfények és a helyzetjelzők világítását is
adják.
Ha a LED-es nappali menetfény a gépjármű
felszereltségének a része, forduljon egy
PEUGEOT márkakereskedőhöz.
Első ködlámpák
D típus, H11-55W
► T eljesen forgassa el befelé a kereket.

134
Üzemzavar esetén

► Csavarja ki a kerékíven található csavart.
► V egye le a védőfedelet.


► Vegye le a rögzítőklipszet és húzza le az
elektromos csatlakozót.
►

Fordítsa el és vegye ki az izzófoglalatot.
►


Gondosan ügyelve arra, hogy az izzó
fémrésze pontosan illeszkedjen a fényszórón
található hornyokba, cserélje ki az izzót.
A halogénizzók cseréje előtt néhány perccel már kapcsolja le a fényszórókat
(súlyos égési sérülést okozhat). Ne érintse
meg az izzót közvetlenül az ujjaival;
használjon pihementes ruhát.
A műveletek elvégzését követően ellenőrizze
a fényszórók megfelelő működését.
Oldalsó ismétlő irányjelzők
A típus, W16WF – 16W

► Állítsa be a tükör üveglapját úgy , hogy
hozzáférjen a csavarokhoz.
►

Csavarja ki a két rögzítőcsavart.
►


Húzza ki az izzófoglalatot a lábakból.
►


Húzza ki az izzót, és cserélje ki.
Bal oldali és jobb oldali
helyzetjelzők
A típus, W5W – 5W

► Ha a felszereltség része (L4 méret) csavarja
ki a két rögzítőcsavart.
►

Húzza ki az izzófoglalatot a lábakból.
►


Húzza ki az izzót, és cserélje ki.
Mennyezeti világítás
C típus, 12 V 10 W – 10 W
