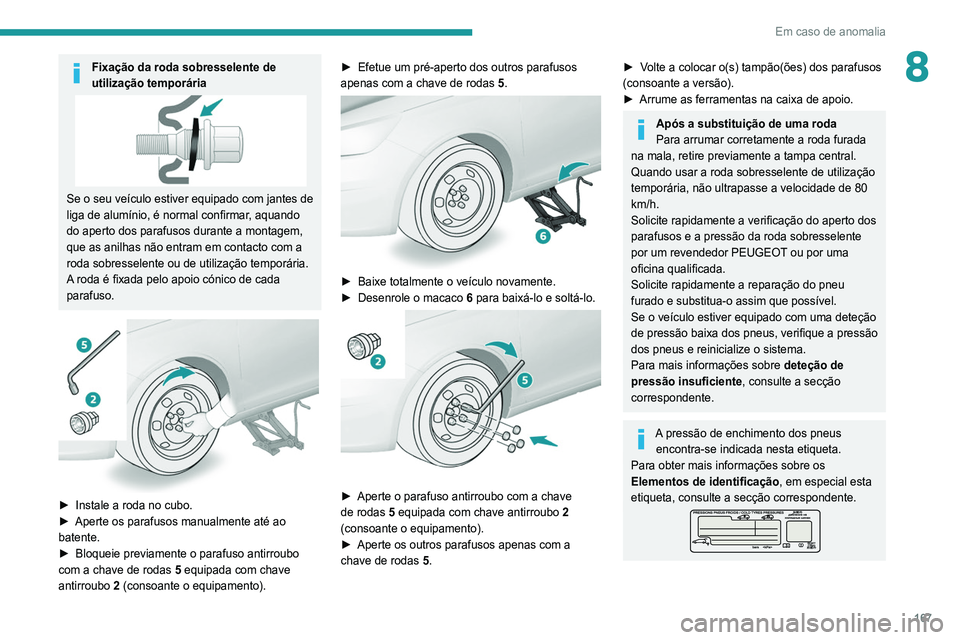

167
Em caso de anomalia
8Fixação da roda sobresselente de
utilização temporária
Se o seu veículo estiver equipado com jantes de
liga de alumínio, é normal confirmar, aquando
do aperto dos parafusos durante a montagem,
que as anilhas não entram em contacto com a
roda sobresselente ou de utilização temporária.
A roda é fixada pelo apoio cónico de cada
parafuso.


► Instale a roda no cubo.
► Aperte os parafusos manualmente até ao
batente.
►

Bloqueie previamente o parafuso antirroubo
com a chave de rodas 5

equipada com chave
antirroubo 2 (consoante o equipamento). ►

Efetue um pré-aperto dos outros parafusos
apenas com a chave de rodas 5
.


► Baixe totalmente o veículo novamente.
► Desenrole o macaco 6
para baixá-lo e soltá-lo.


► Aperte o parafuso antirroubo com a chave
de rodas 5 equipada com chave antirroubo 2
(consoante o equipamento).
►

Aperte os outros parafusos apenas com a
chave de rodas 5

.
► Volte a colocar o(s) tampão(ões) dos parafusos
(consoante a versão).
►
Arrume as ferramentas na caixa de apoio.
Após a substituição de uma roda
Para arrumar corretamente a roda furada
na mala, retire previamente a tampa central.
Quando usar a roda sobresselente de utilização
temporária, não ultrapasse a velocidade de 80
km/h.
Solicite rapidamente a verificação do aperto dos
parafusos e a pressão da roda sobresselente
por um revendedor PEUGEOT ou por uma
oficina qualificada.
Solicite rapidamente a reparação do pneu
furado e substitua-o assim que possível.
Se o veículo estiver equipado com uma deteção
de pressão baixa dos pneus, verifique a pressão
dos pneus e reinicialize o sistema.
Para mais informações sobre deteção de
pressão insuficiente, consulte a secção
correspondente.
A pressão de enchimento dos pneus encontra-se indicada nesta etiqueta.
Para obter mais informações sobre os
Elementos de identificação, em especial esta
etiqueta, consulte a secção correspondente.

168
Em caso de anomalia
Com luzes de tecnologia “full LED”

1.Luzes diurnas/luzes de presença (LED).
2. Luzes de cruzamento (LED).
3. Luzes de estrada (LED).
4. Luzes indicadoras de mudança de direção
(LED).
5. Luzes de nevoeiro dianteiras (H11).
Acesso às luzes de estrada (modelo
com lâmpadas de halogéneo)
Abertura do capot/acesso às lâmpadas
Motor quente, aja com precaução – Risco
de queimadura!
Tenha cuidado com objetos e roupa que podem
prender na hélice da ventoinha do motor –
Risco de estrangulamento!

Substituir uma lâmpada
Em determinadas condições climáticas
(por exemplo, baixa temperatura ou
humidade), o embaciamento da superfície
interna do vidro das luzes dianteiras e traseiras
é normal; este embaciamento desaparece
alguns minutos após o acendimento das luzes.
Os faróis encontram-se equipados com
vidro em policarbonato, revestido por um
verniz protetor:
–

Nunca limpe os faróis com um pano
seco ou abrasivo, produtos de limpeza ou
solventes.
–


Utilize uma esponja e água com sabão ou um
produto com um pH neutro.
–


Ao utilizar lavagem de alta pressão em
sujidade persistente, não aponte a lança de
maneira persistente para os faróis ou para os
rebordos, para evitar deteriorar o respetivo
verniz e a junta de estanqueidade.
A substituição de uma lâmpada só deve ser efetuada com a ignição desligada e depois
do farol/luz estar apagada há vários minutos:
risco de queimadura grave!
Não toque diretamente na lâmpada com os
dedos: utilize um pano sem fios.
É essencial utilizar apenas lâmpadas do tipo
antiultravioletas (UV), para não danificar as
luzes.
Substitua sempre uma lâmpada com defeito por
uma lâmpada nova com as mesmas referências
e caraterísticas. Para evitar desequilíbrio da luz,
substitua as lâmpadas aos pares.
Montar de novo as lâmpadas
Efetue as operações pela ordem inversa
de desmontagem.
Faróis e lâmpadas com
díodos eletroluminescentes
(LED)
Dependendo da versão, os tipos de faróis/
lâmpadas afetados são:
–

Faróis com a tecnologia Full LED .
–


Luzes diurnas/luzes de presença.
–


Luzes indicadoras de mudança de direção
laterais.
–


Focos laterais.
–


T
erceira luz de travagem.
–

Luzes de presença traseiras.
Se tiver de substituir este tipo de lâmpada,
deve contactar um concessionário
PEUGEOT ou uma oficina autorizada.
Não toque nos faróis com tecnologia LED ou
Full LED
, risco de eletrocussão!
Luzes dianteiras
Com luzes de halogéneo

1.Luzes diurnas/luzes de presença (LED).
2. Luzes de cruzamento (H7).
3. Luzes de estrada (H7).
4. Luzes indicadoras de mudança de direção
(PY21W).
5. Luzes de nevoeiro dianteiras (H11).

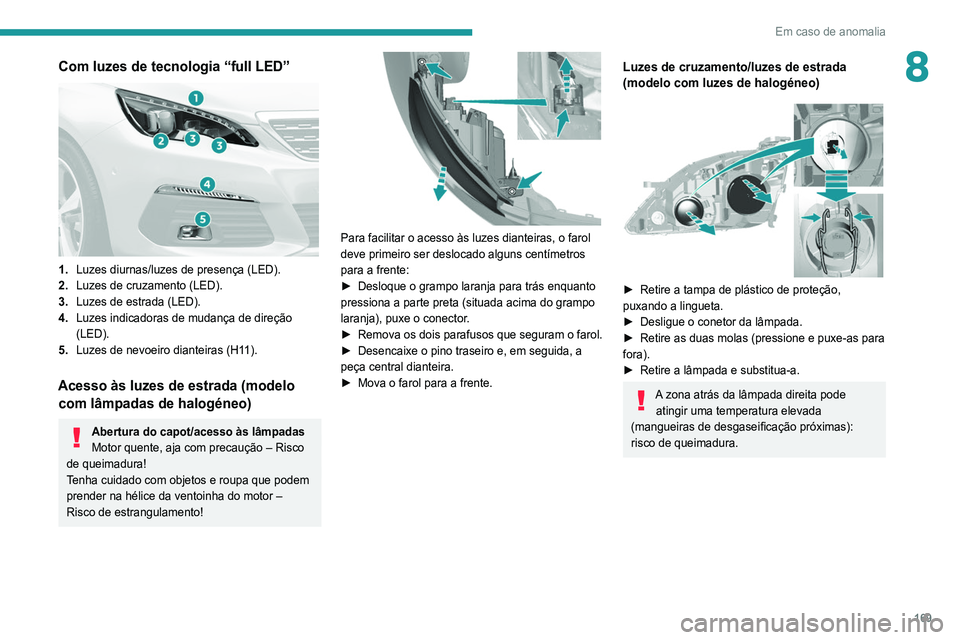

169
Em caso de anomalia
8Com luzes de tecnologia “full LED”

1.Luzes diurnas/luzes de presença (LED).
2. Luzes de cruzamento (LED).
3. Luzes de estrada (LED).
4. Luzes indicadoras de mudança de direção
(LED).
5. Luzes de nevoeiro dianteiras (H11).
Acesso às luzes de estrada (modelo
com lâmpadas de halogéneo)
Abertura do capot/acesso às lâmpadas
Motor quente, aja com precaução – Risco
de queimadura!
Tenha cuidado com objetos e roupa que podem
prender na hélice da ventoinha do motor –
Risco de estrangulamento!


Para facilitar o acesso às luzes dianteiras, o farol
deve primeiro ser deslocado alguns centímetros
para a frente:
►

Desloque o grampo laranja para trás enquanto
pressiona a parte preta (situada acima do grampo
laranja), puxe o conector

.
►

Remova os dois parafusos que seguram o farol.
►


Desencaixe o pino traseiro e, em seguida, a
peça central dianteira.
►


Mova o farol para a frente.
Luzes de cruzamento/luzes de estrada
(modelo com luzes de halogéneo)


► Retire a tampa de plástico de proteção,
puxando a lingueta.
►

Desligue o conetor da lâmpada.
►


Retire as duas molas (pressione e puxe-as para
fora).
►


Retire a lâmpada e substitua-a.
A zona atrás da lâmpada direita pode atingir uma temperatura elevada
(mangueiras de desgaseificação próximas):
risco de queimadura.

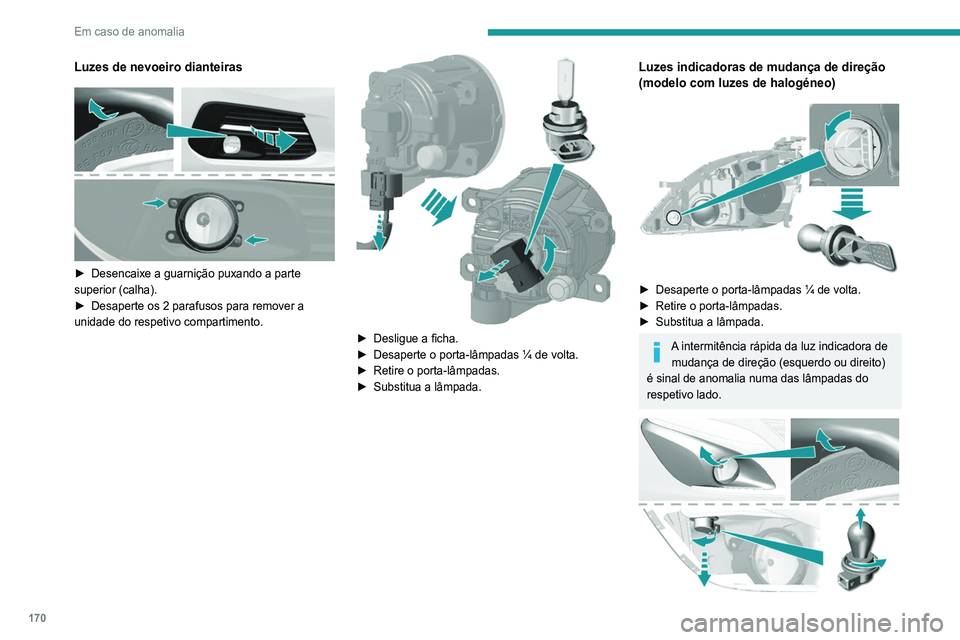

170
Em caso de anomalia
A lâmpada da luz indicadora de mudança de
direção situa-se debaixo da luz dianteira.
► Desencaixe a guarnição puxando a parte
superior (calha).
► Desaperte o porta-lâmpadas ¼ de volta.
► Substitua a lâmpada.
Luzes traseiras (berlina)

1. Luzes de presença (díodos emissores de luz
- LED).
2. Luzes de marcha-atrás (W16W).
3. Luzes indicadoras de mudança de direção
(PY-21W, âmbar).
4. Luzes de travagem (díodos emissores de luz,
LED).
5. Luzes de nevoeiro (P21W).
Luzes de nevoeiro dianteiras


► Desencaixe a guarnição puxando a parte
superior (calha).
►

Desaperte os 2 parafusos para remover a
unidade do respetivo compartimento.

► Desligue a ficha.
► Desaperte o porta-lâmpadas ¼ de volta.
►

Retire o porta-lâmpadas.
►


Substitua a lâmpada.
Luzes indicadoras de mudança de direção
(modelo com luzes de halogéneo)


► Desaperte o porta-lâmpadas ¼ de volta.
► Retire o porta-lâmpadas.
►

Substitua a lâmpada.
A intermitência rápida da luz indicadora de mudança de direção (esquerdo ou direito)
é sinal de anomalia numa das lâmpadas do
respetivo lado.

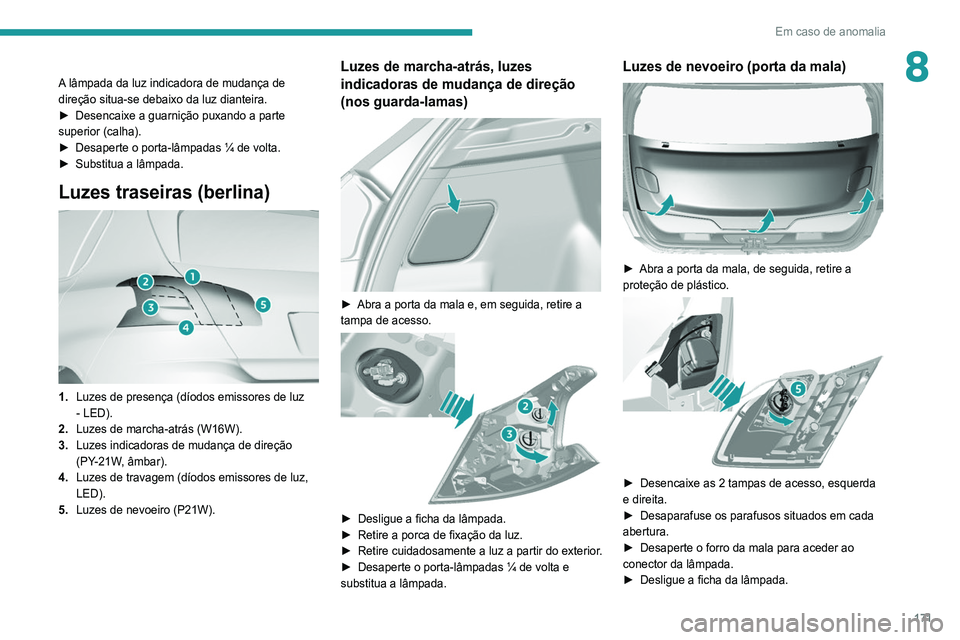

171
Em caso de anomalia
8A lâmpada da luz indicadora de mudança de
direção situa-se debaixo da luz dianteira.
►
Desencaixe a guarnição puxando a parte
superior (calha).
►


Desaperte o porta-lâmpadas ¼ de volta.
►


Substitua a lâmpada.
Luzes traseiras (berlina)

1. Luzes de presença (díodos emissores de luz
- LED).
2. Luzes de marcha-atrás (W16W).
3. Luzes indicadoras de mudança de direção
(PY-21W, âmbar).
4. Luzes de travagem (díodos emissores de luz,
LED).
5. Luzes de nevoeiro (P21W).
Luzes de marcha-atrás, luzes
indicadoras de mudança de direção
(nos guarda-lamas)


► Abra a porta da mala e, em seguida, retire a
tampa de acesso.


► Desligue a ficha da lâmpada.
► Retire a porca de fixação da luz.
►

Retire cuidadosamente a luz a partir do exterior
.
►

Desaperte o porta-lâmpadas ¼ de volta e
substitua a lâmpada.
Luzes de nevoeiro (porta da mala)

► Abra a porta da mala, de seguida, retire a
proteção de plástico.


► Desencaixe as 2 tampas de acesso, esquerda
e direita.
►

Desaparafuse os parafusos situados em cada
abertura.
►


Desaperte o forro da mala para aceder ao
conector da lâmpada.
►


Desligue a ficha da lâmpada.

172
Em caso de anomalia
Luzes de marcha-atrás, luzes de
nevoeiro (porta da mala)


► Abra a porta da mala e, em seguida, retire a
tampa de acesso.
► Retire a porca de fixação da lâmpada.

► Retire a porca de fixação da lâmpada.
► Retire cuidadosamente a luz a partir do exterior .
►

Desaperte o porta-lâmpadas ¼ de volta e
substitua a lâmpada.
Luzes traseiras (SW)

1. Luzes de presença (díodos emissores de luz
- LED).
2. Luzes indicadoras de mudança de direção
(PY-21W, âmbar).
3. Luzes de travagem (díodos emissores de luz,
LED).
4. Luzes de marcha-atrás (W16W).
5. Luzes de nevoeiro (P21W).
Luzes indicadoras de mudança de
direção (nos guarda-lamas)


► Abra a porta da mala e, em seguida, retire a
tampa de acesso.
►

Retire as 2 porcas de fixação da lâmpada (é
recomendável utilizar uma chave de tubos).
►


Desengate o grampo de pré-fixação, retirando
com cuidado a lâmpada pelo exterior

.


► Desligue a ficha da lâmpada.
► Retire a espuma de vedação.
►

Desengate o porta-lâmpadas pressionando as
2 linguetas.
►


Substitua a lâmpada.

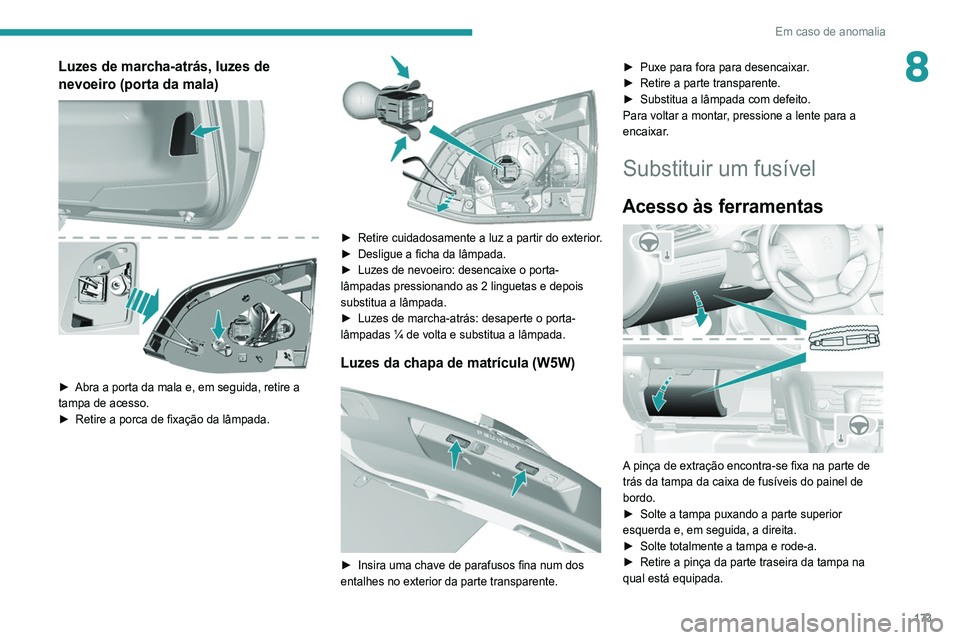

173
Em caso de anomalia
8Luzes de marcha-atrás, luzes de
nevoeiro (porta da mala)


► Abra a porta da mala e, em seguida, retire a
tampa de acesso.
►

Retire a porca de fixação da lâmpada.

► Retire cuidadosamente a luz a partir do exterior .
► Desligue a ficha da lâmpada.
►

Luzes de nevoeiro: desencaixe o porta-
lâmpadas pressionando as 2 linguetas e depois
substitua a lâmpada.
►


Luzes de marcha-atrás: desaperte o porta-
lâmpadas ¼ de volta e substitua a lâmpada.
Luzes da chapa de matrícula (W5W)

► Insira uma chave de parafusos fina num dos
entalhes no exterior da parte transparente. ►

Puxe para fora para desencaixar
.
►
Retire a parte transparente.
►

Substitua a lâmpada com defeito.
Para voltar a montar
, pressione a lente para a
encaixar.
Substituir um fusível
Acesso às ferramentas

A pinça de extração encontra-se fixa na parte de
trás da tampa da caixa de fusíveis do painel de
bordo.
►

Solte a tampa puxando a parte superior
esquerda e, em seguida, a direita.
►


Solte totalmente a tampa e rode-a.
►


Retire a pinça da parte traseira da tampa na
qual está equipada.

174
Em caso de anomalia

Tabela de fusíveis
FusívelN.° Intensidade
(A) Funções
F9 5Alarme,
chamadas de
emergência e
de assistência.
F13 5Câmara de
marcha-atrás
e ajuda ao
estacionamento.
F15 15Tomada para
acessórios de
12 V.
F16 15Isqueiro.
Substituir um fusível
Antes de substituir um fusível, é necessário:
►
Conhecer a causa da avaria e solucioná-la.
►

Parar o consumo de energia.
►


Imobilizar o veículo e desligar a ignição.
►


Identificar o fusível avariado utilizando as
tabelas e esquemas de identificação existentes.
Para substituir um fusível, é essencial:
►


Utilizar a pinça especial para extrair o fusível
do respetivo compartimento e verificar o estado do
filamento.
►


Substituir sempre o fusível avariado por um
novo com intensidade equivalente (mesma cor);
uma intensidade diferente poderá provocar uma
anomalia no funcionamento: risco de incêndio!
Se a avaria ocorrer após a substituição de um
fusível, solicite a verificação do sistema elétrico
por um concessionário PEUGEOT

ou uma oficina
autorizada.
As tabelas de atribuição dos fusíveis e os esquemas correspondentes estão
disponíveis através de um concessionário
PEUGEOT ou uma oficina autorizada.
A substituição de um fusível não mencionado nas tabelas de atribuição
pode dar origem a um problema de
funcionamento grave no veículo. Entre em
contacto com um concessionário PEUGEOT ou
uma oficina autorizada.


Bom
Avariado

Pinça
Instalação de acessórios elétricos
O sistema elétrico do veículo foi concebido
para funcionar com equipamentos de série ou
opcionais.
Antes de instalar outros equipamentos ou
acessórios elétricos no veículo, entre em
contacto com um revendedor PEUGEOT ou
uma oficina qualificada.
A PEUGEOT declina qualquer responsabilidade por custos associados à
reparação do veículo ou a problemas de
funcionamento resultantes da instalação de
acessórios não fornecidos e não recomendados
pela PEUGEOT e não instalados de acordo com
as respetivas instruções, em particular quando
o consumo do conjunto de todos os aparelhos
suplementares ligados ultrapassar os 10
miliamperes.
Fusíveis do painel de bordo
A caixa de fusíveis encontra-se na parte inferior do
painel de instrumentos (lado esquerdo).
Acesso aos fusíveis

► Solte a tampa puxando a parte superior
esquerda e, em seguida, a direita.
