2021 PEUGEOT 208 Instrukcja obsługi (in Polish)

175
W razie awarii
8Żarówki należy wymieniać po wyłączeniu zapłonu i po upływie kilku minut od wyłączenia
reflektorów. W przeciwnym razie może dojść do
poważnego poparzenia!
Nie dotykać żarówki palcami. Użyć ściereczki
niepozostawiającej włókien.
Aby nie uszkodzić reflektora, należy stosować
wyłącznie żarówki z filtrem UV.
Uszkodzoną żarówkę należy wymienić na nową
tego samego typu i o takich samych parametrach.
Żarówki należy wymieniać parami, aby zapewnić
jednakową intensywność światła.
Montaż lamp Wykonać poszczególne kroki w kolejności
odwrotnej niż przy demontażu.
Reflektory i światła LED
W zależności od wersji są to następujące reflektory/
światła:
–

Reflektory w technologii „LED”
–


Reflektory w technologii Full LED
–


Odsadzone światła dzienne
–


Kierunkowskazy boczne
–


Lampki boczne
–


Światła tylne 3D
–


T
rzecie światło stop
–

Oświetlenie tablicy rejestracyjnej
Wymiana żarówki tego typuSkontaktować się z ASO sieci PEUGEOT lub z
warsztatem specjalistycznym.
Nie wolno dotykać reflektorów wykonanych w
technologii LED lub Full LED, ponieważ grozi to
porażeniem prądem!
Światła przednie
Model z reflektorami w technologii Full
LED


1. Światła mijania / światła drogowe
2. Kierunkowskazy
3. Światła pozycyjne
4. Światła dzienne/pozycyjne
Model ze światłami LED

1.Światła drogowe (LED)
2. Światła mijania (LED)
3. Światła dzienne/pozycyjne (LED)
4. Kierunkowskazy (PY21W, bursztynowe)
Model ze światłami halogenowymi

1.Światła drogowe (H9)
2. Światła mijania (H18)
3. Światła dzienne/pozycyjne (W21/5W)
4. Kierunkowskazy (PY21W, bursztynowe)

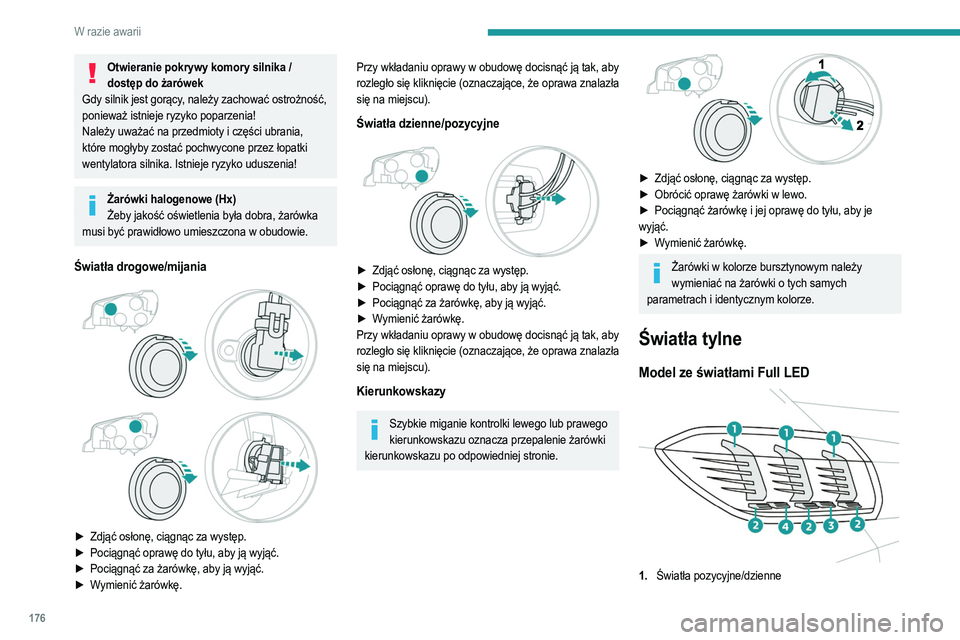

176
W razie awarii
2.Światła stop
3. Światła cofania
4. Kierunkowskazy
Model ze światłami halogenowymi

1.Światła stop/pozycyjne (P21/5W LL)
2. Kierunkowskazy (PY21W, bursztynowe)
3. Światła cofania (W16W)
Światła stop, pozycyjne, cofania i
kierunkowskazy
Szybkie miganie kontrolki lewego lub prawego
kierunkowskazu oznacza przepalenie żarówki
kierunkowskazu po odpowiedniej stronie.
Żarówki w kolorze bursztynowym, takie jak w kierunkowskazach, trzeba wymieniać na
żarówki o tych samych parametrach i identycznym
kolorze.
Żarówki wymienia się od wewnątrz bagażnika.
► Otworzyć bagażnik.

Otwieranie pokrywy komory silnika /
dostęp do żarówek
Gdy silnik jest gorący, należy zachować ostrożność,
ponieważ istnieje ryzyko poparzenia!
Należy uważać na przedmioty i części ubrania,
które mogłyby zostać pochwycone przez łopatki
wentylatora silnika. Istnieje ryzyko uduszenia!
Żarówki halogenowe (Hx) Żeby jakość oświetlenia była dobra, żarówka
musi być prawidłowo umieszczona w obudowie.
Światła drogowe/mijania




► Zdjąć osłonę, ciągnąc za występ.
► Pociągnąć oprawę do tyłu, aby ją wyjąć.
►

Pociągnąć za żarówkę, aby ją wyjąć.
►


W
ymienić żarówkę.
Przy wkładaniu oprawy w obudowę docisnąć ją tak, aby
rozległo się kliknięcie (oznaczające, że oprawa znalazła
się na miejscu).
Światła dzienne/pozycyjne


► Zdjąć osłonę, ciągnąc za występ.
► Pociągnąć oprawę do tyłu, aby ją wyjąć.
►

Pociągnąć za żarówkę, aby ją wyjąć.
►


W
ymienić żarówkę.
Przy wkładaniu oprawy w obudowę docisnąć ją tak, aby
rozległo się kliknięcie (oznaczające, że oprawa znalazła
się na miejscu).
Kierunkowskazy
Szybkie miganie kontrolki lewego lub prawego kierunkowskazu oznacza przepalenie żarówki
kierunkowskazu po odpowiedniej stronie.


► Zdjąć osłonę, ciągnąc za występ.
► Obrócić oprawę żarówki w lewo.
►

Pociągnąć żarówkę i jej oprawę do tyłu, aby je

wyjąć.
►

W
ymienić żarówkę.
Żarówki w kolorze bursztynowym należy wymieniać na żarówki o tych samych
parametrach i identycznym kolorze.
Światła tylne
Model ze światłami Full LED

1. Światła pozycyjne/dzienne

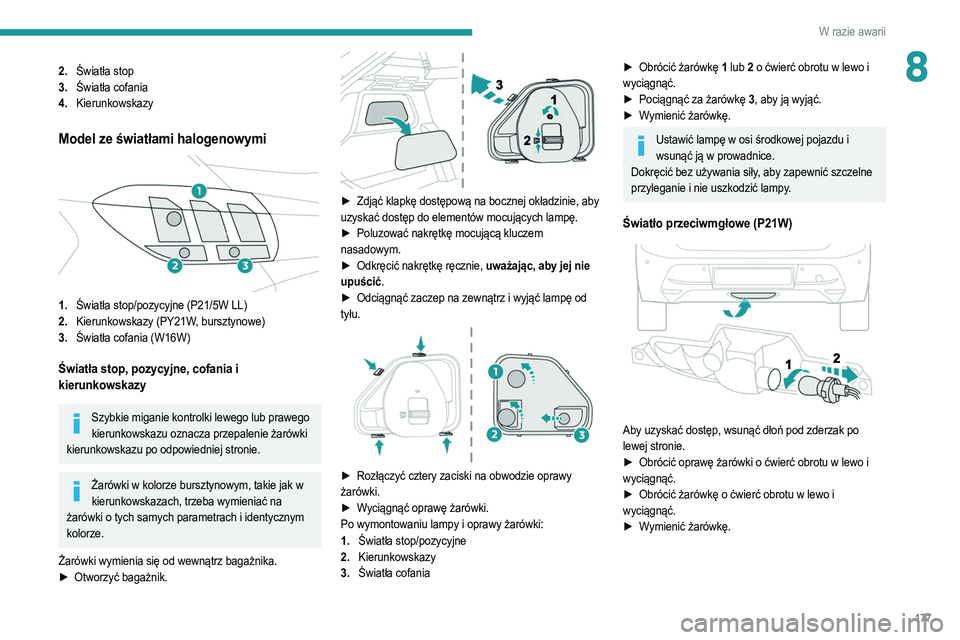

177
W razie awarii
82.Światła stop
3. Światła cofania
4. Kierunkowskazy
Model ze światłami halogenowymi

1.Światła stop/pozycyjne (P21/5W LL)
2. Kierunkowskazy (PY21W, bursztynowe)
3. Światła cofania (W16W)
Światła stop, pozycyjne, cofania i
kierunkowskazy
Szybkie miganie kontrolki lewego lub prawego
kierunkowskazu oznacza przepalenie żarówki
kierunkowskazu po odpowiedniej stronie.
Żarówki w kolorze bursztynowym, takie jak w kierunkowskazach, trzeba wymieniać na
żarówki o tych samych parametrach i identycznym
kolorze.
Żarówki wymienia się od wewnątrz bagażnika.
►

Otworzyć bagażnik.

► Zdjąć klapkę dostępową na bocznej okładzinie, aby
uzyskać dostęp do elementów mocujących lampę.
►

Poluzować nakrętkę mocującą kluczem

nasadowym.
►

Odkręcić nakrętkę ręcznie,
uważając, aby jej nie
upuścić.
►

Odciągnąć zaczep na zewnątrz i wyjąć lampę od

tyłu.


► Rozłączyć cztery zaciski na obwodzie oprawy
żarówki.
►

W
yciągnąć oprawę żarówki.
Po wymontowaniu lampy i oprawy żarówki:
1. Światła stop/pozycyjne
2. Kierunkowskazy
3. Światła cofania
► Obrócić żarówkę 1 lub 2 o ćwierć obrotu w lewo i
wyciągnąć.
►

Pociągnąć za żarówkę
3, aby ją wyjąć.
►

W
ymienić żarówkę.
Ustawić lampę w osi środkowej pojazdu i wsunąć ją w prowadnice.
Dokręcić bez używania siły, aby zapewnić szczelne
przyleganie i nie uszkodzić lampy.
Światło przeciwmgłowe (P21W)


Aby uzyskać dostęp, wsunąć dłoń pod zderzak po
lewej stronie.
►

Obrócić oprawę żarówki o ćwierć obrotu w lewo i

wyciągnąć.
►

Obrócić żarówkę o ćwierć obrotu w lewo i

wyciągnąć.
►

W
ymienić żarówkę.

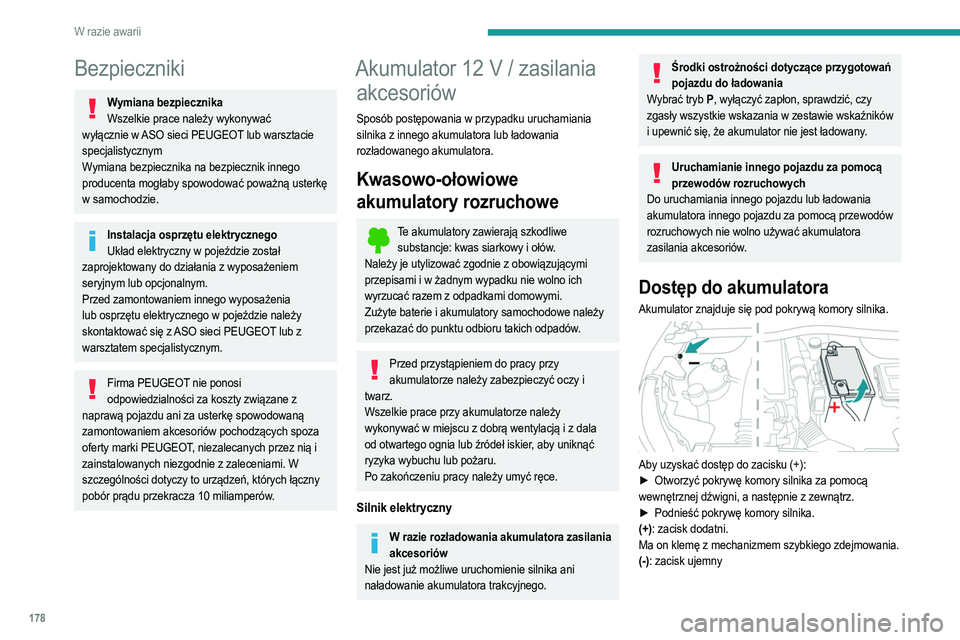

178
W razie awarii
Ponieważ zacisk ujemny akumulatora nie jest dostępny,
na wprost akumulatora znajduje się przeniesiony punkt
masowy.
Uruchamianie za pomocą
innego akumulatora
W przypadku rozładowania akumulatora można
uruchomić silnik za pomocą akumulatora
pomocniczego (zewnętrznego lub z innego
samochodu) przy wykorzystaniu przewodów
rozruchowych albo urządzenia rozruchowego.
Nigdy nie wykonywać rozruchu poprzez podłączenie prostownika.
Nie używać urządzenia rozruchowego o napięciu
24 V lub wyższym.
Przed podłączeniem akumulatora pomocniczego
sprawdzić, czy jego napięcie znamionowe wynosi
12 V, a pojemność znamionowa odpowiada
pojemności rozładowanego akumulatora.
Samochody nie mogą się stykać.
Wyłączyć wszystkie odbiorniki energii elektrycznej
(system audio, wycieraczki, światła itd.).
Zadbać, aby przewody rozruchowe nie przebiegały
w pobliżu ruchomych części silnika (wentylator,
pasek itp.).
Nie odłączać zacisku (+) podczas pracy silnika.

%H]SLHF]QLNL
Wymiana bezpiecznika Wszelkie prace należy wykonywać
wyłącznie w ASO sieci PEUGEOT lub warsztacie
specjalistycznym
Wymiana bezpiecznika na bezpiecznik innego
producenta mogłaby spowodować poważną usterkę
w samochodzie.
Instalacja osprzętu elektrycznego Układ elektryczny w pojeździe został
zaprojektowany do działania z wyposażeniem
seryjnym lub opcjonalnym.
Przed zamontowaniem innego wyposażenia
lub osprzętu elektrycznego w pojeździe należy
skontaktować się z ASO sieci PEUGEOT lub z
warsztatem specjalistycznym.
Firma PEUGEOT nie ponosi odpowiedzialności za koszty związane z
naprawą pojazdu ani za usterkę spowodowaną
zamontowaniem akcesoriów pochodzących spoza
oferty marki PEUGEOT, niezalecanych przez nią i
zainstalowanych niezgodnie z zaleceniami. W
szczególności dotyczy to urządzeń, których łączny
pobór prądu przekracza 10
miliamperów.
Akumulator 12 V / zasilania
akcesoriów
Sposób postępowania w przypadku uruchamiania
silnika z innego akumulatora lub ładowania
rozładowanego akumulatora.
Kwasowo-ołowiowe
akumulatory rozruchowe
Te akumulatory zawierają szkodliwe
substancje: kwas siarkowy i ołów.
Należy je utylizować zgodnie z obowiązującymi
przepisami i w żadnym wypadku nie wolno ich
wyrzucać razem z odpadkami domowymi.
Zużyte baterie i akumulatory samochodowe należy
przekazać do punktu odbioru takich odpadów.
Przed przystąpieniem do pracy przy akumulatorze należy zabezpieczyć oczy i
twarz.
Wszelkie prace przy akumulatorze należy
wykonywać w miejscu z dobrą wentylacją i z dala
od otwartego ognia lub źródeł iskier, aby uniknąć
ryzyka wybuchu lub pożaru.
Po zakończeniu pracy należy umyć ręce.
Silnik elektryczny
W razie rozładowania akumulatora zasilania akcesoriów
Nie jest już możliwe uruchomienie silnika ani
naładowanie akumulatora trakcyjnego.
Środki ostrożności dotyczące przygotowań pojazdu do ładowania
Wybrać tryb P , wyłączyć zapłon, sprawdzić, czy
zgasły wszystkie wskazania w zestawie wskaźników
i upewnić się, że akumulator nie jest ładowany.
Uruchamianie innego pojazdu za pomocą przewodów rozruchowych
Do uruchamiania innego pojazdu lub ładowania
akumulatora innego pojazdu za pomocą przewodów
rozruchowych nie wolno używać akumulatora
zasilania akcesoriów.
Dostęp do akumulatora
Akumulator znajduje się pod pokrywą komory silnika.

Aby uzyskać dostęp do zacisku (+):
► Otworzyć pokrywę komory silnika za pomocą
wewnętrznej dźwigni, a następnie z zewnątrz.
►

Podnieść pokrywę komory silnika.
(+)

: zacisk dodatni.
Ma on klemę z mechanizmem szybkiego zdejmowania.
(-): zacisk ujemny

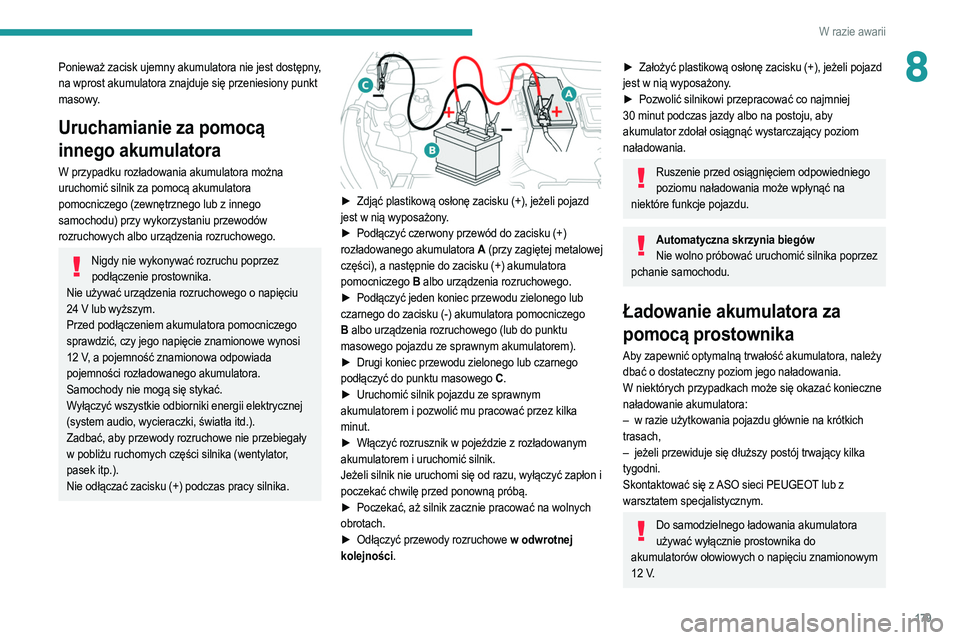

179
W razie awarii
8Ponieważ zacisk ujemny akumulatora nie jest dostępny,
na wprost akumulatora znajduje się przeniesiony punkt
masowy.
Uruchamianie za pomocą
innego akumulatora
W przypadku rozładowania akumulatora można
uruchomić silnik za pomocą akumulatora
pomocniczego (zewnętrznego lub z innego
samochodu) przy wykorzystaniu przewodów
rozruchowych albo urządzenia rozruchowego.
Nigdy nie wykonywać rozruchu poprzez podłączenie prostownika.
Nie używać urządzenia rozruchowego o napięciu
24

V lub wyższym.
Przed podłączeniem akumulatora pomocniczego
sprawdzić, czy jego napięcie znamionowe wynosi
12

V, a pojemność znamionowa odpowiada
pojemności rozładowanego akumulatora.
Samochody nie mogą się stykać.
Wyłączyć wszystkie odbiorniki energii elektrycznej
(system audio, wycieraczki, światła itd.).
Zadbać, aby przewody rozruchowe nie przebiegały
w pobliżu ruchomych części silnika (wentylator,
pasek itp.).
Nie odłączać zacisku (+) podczas pracy silnika.


► Zdjąć plastikową osłonę zacisku (+), jeżeli pojazd
jest w nią wyposażony.
►

Podłączyć czerwony przewód do zacisku (+)

rozładowanego akumulatora A (przy zagiętej metalowej
części), a następnie do zacisku (+) akumulatora
pomocniczego B albo urządzenia rozruchowego.
►

Podłączyć jeden koniec przewodu zielonego lub

czarnego do zacisku (-) akumulatora pomocniczego
B albo urządzenia rozruchowego (lub do punktu
masowego pojazdu ze sprawnym akumulatorem).
►

Drugi koniec przewodu zielonego lub czarnego

podłączyć do punktu masowego C .
►

Uruchomić silnik pojazdu ze sprawnym

akumulatorem i pozwolić mu pracować przez kilka
minut.
►

Włączyć rozrusznik w pojeździe z rozładowanym

akumulatorem i uruchomić silnik.
Jeżeli silnik nie uruchomi się od razu, wyłączyć zapłon i
poczekać chwilę przed ponowną próbą.
►

Poczekać, aż silnik zacznie pracować na wolnych

obrotach.
►

Odłączyć przewody rozruchowe
w odwrotnej
kolejności.
► Założyć plastikową osłonę zacisku (+), jeżeli pojazd
jest w nią wyposażony.
►

Pozwolić silnikowi przepracować co najmniej

30
minut podczas jazdy albo na postoju, aby
akumulator zdołał osiągnąć wystarczający poziom
naładowania.
Ruszenie przed osiągnięciem odpowiedniego poziomu naładowania może wpłynąć na
niektóre funkcje pojazdu.
Automatyczna skrzynia biegów Nie wolno próbować uruchomić silnika poprzez
pchanie samochodu.
Ładowanie akumulatora za
pomocą prostownika
Aby zapewnić optymalną trwałość akumulatora, należy
dbać o dostateczny poziom jego naładowania.
W niektórych przypadkach może się okazać konieczne
naładowanie akumulatora:
–

w razie użytkowania pojazdu głównie na krótkich

trasach,
–

jeżeli przewiduje się dłuższy postój trwający kilka

tygodni.
Skontaktować się z ASO sieci PEUGEOT lub z
warsztatem specjalistycznym.
Do samodzielnego ładowania akumulatora używać wyłącznie prostownika do
akumulatorów ołowiowych o napięciu znamionowym
12

V.

180
W razie awarii
Podłączanie zacisku (+)

► Podnieść maksymalnie dźwignię A .
► Założyć klemę B na zacisk (+).
► Docisnąć klemę B do oporu.
► Opuścić dźwignię A , aby zablokować klemę B .
► Opuścić plastikową osłonę zacisku (+) (w zależności
od wyposażenia).
Nie naciskać dźwigni na siłę, ponieważ w razie nieprawidłowego ustawienia klemy
zablokowanie nie będzie możliwe. Rozpocząć
procedurę od nowa.
Po ponownym podłączeniu
Gdy akumulator zostanie podłączony, należy włączyć
zapłon i odczekać 1 minutę przed uruchomieniem
silnika, aby umożliwić inicjalizację układów
elektronicznych.

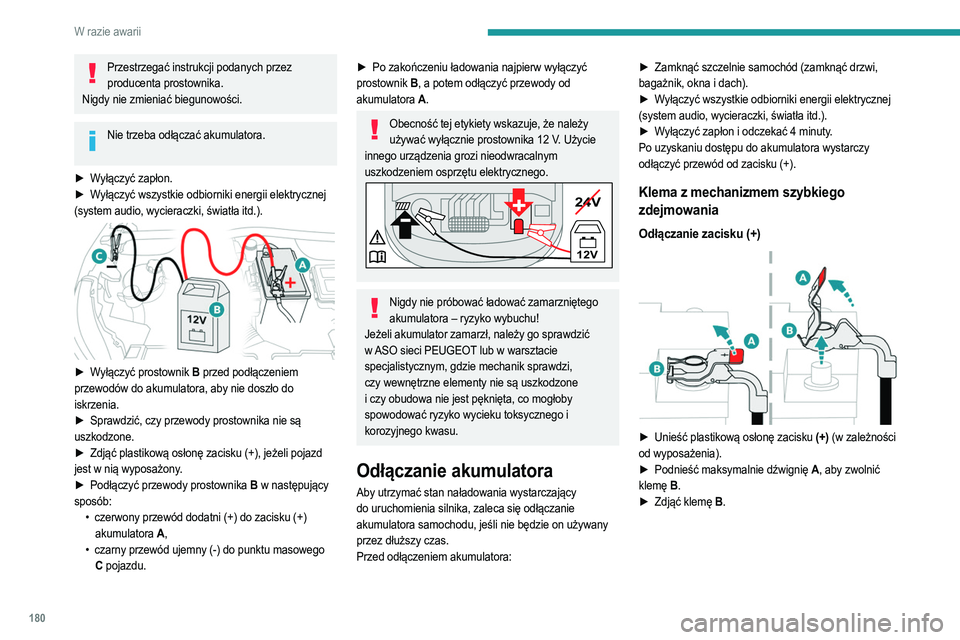

Przestrzegać instrukcji podanych przez producenta prostownika.
Nigdy nie zmieniać biegunowości.
Nie trzeba odłączać akumulatora.
►

W

yłączyć zapłon.
►

W

yłączyć wszystkie odbiorniki energii elektrycznej
(system audio, wycieraczki, światła itd.).


► Wyłączyć prostownik B przed podłączeniem
przewodów do akumulatora, aby nie doszło do
iskrzenia.
►

Sprawdzić, czy przewody prostownika nie są

uszkodzone.
►

Zdjąć plastikową osłonę zacisku (+), jeżeli pojazd

jest w nią wyposażony.
►

Podłączyć przewody prostownika
B w następujący
sposób: •

czerwony przewód dodatni (+) do zacisku (+)

akumulatora A ,
•

czarny przewód ujemny (-) do punktu masowego

C pojazdu.
► Po zakończeniu ładowania najpierw wyłączyć
prostownik B , a potem odłączyć przewody od
akumulatora A .
Obecność tej etykiety wskazuje, że należy
używać wyłącznie prostownika 12 V. Użycie
innego urządzenia grozi nieodwracalnym
uszkodzeniem osprzętu elektrycznego.
24V
12V
-+
Nigdy nie próbować ładować zamarzniętego akumulatora – ryzyko wybuchu!
Jeżeli akumulator zamarzł, należy go sprawdzić
w ASO sieci PEUGEOT lub w warsztacie
specjalistycznym, gdzie mechanik sprawdzi,
czy wewnętrzne elementy nie są uszkodzone
i czy obudowa nie jest pęknięta, co mogłoby
spowodować ryzyko wycieku toksycznego i
korozyjnego kwasu.
Odłączanie akumulatora
Aby utrzymać stan naładowania wystarczający
do uruchomienia silnika, zaleca się odłączanie
akumulatora samochodu, jeśli nie będzie on używany
przez dłuższy czas.
Przed odłączeniem akumulatora: ►

Zamknąć szczelnie samochód (zamknąć drzwi,

bagażnik, okna i dach).
►
W
yłączyć wszystkie odbiorniki energii elektrycznej
(system audio, wycieraczki, światła itd.).
►
W
yłączyć zapłon i odczekać 4 minuty.
Po uzyskaniu dostępu do akumulatora wystarczy
odłączyć przewód od zacisku (+).
Klema z mechanizmem szybkiego
zdejmowania
Odłączanie zacisku (+)

► Unieść plastikową osłonę zacisku (+) (w zależności
od wyposażenia).
►

Podnieść maksymalnie dźwignię
A, aby zwolnić
klemę B .
►

Zdjąć klemę
B.

181
W razie awarii

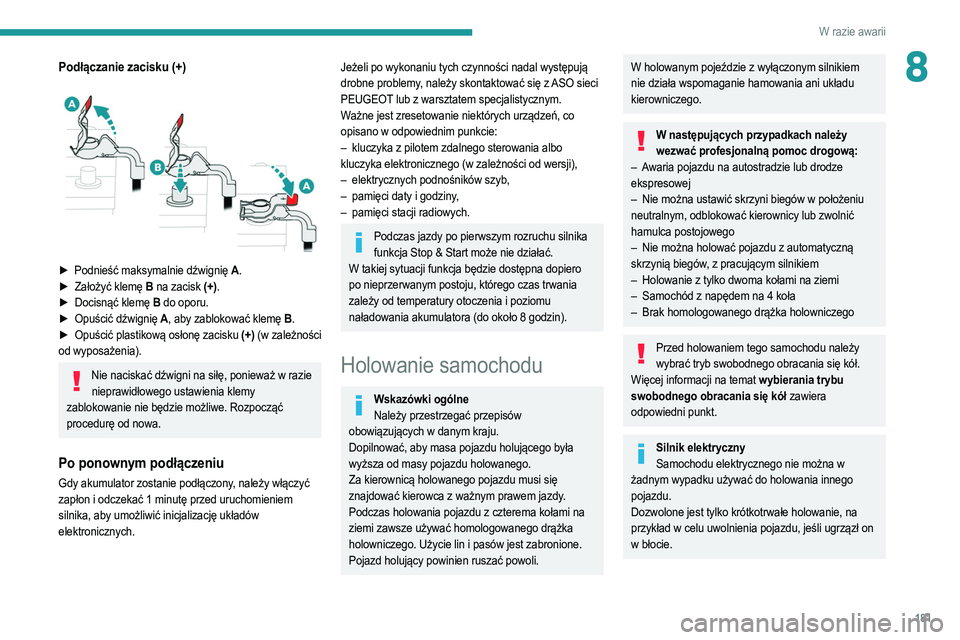

8Podłączanie zacisku (+)

► Podnieść maksymalnie dźwignię A.
► Założyć klemę B na zacisk (+).
►

Docisnąć klemę
B do oporu.
►

Opuścić dźwignię
A, aby zablokować klemę B .
►

Opuścić
plastikową osłonę zacisku (+) (w zależności
od wyposażenia).
Nie naciskać dźwigni na siłę, ponieważ w razie nieprawidłowego ustawienia klemy
zablokowanie nie będzie możliwe. Rozpocząć
procedurę od nowa.
Po ponownym podłączeniu
Gdy akumulator zostanie podłączony, należy włączyć
zapłon i odczekać 1 minutę przed uruchomieniem
silnika, aby umożliwić inicjalizację układów
elektronicznych.
Jeżeli po wykonaniu tych czynności nadal występują
drobne problemy, należy skontaktować się z ASO sieci
PEUGEOT lub z warsztatem specjalistycznym.
Ważne jest zresetowanie niektórych urządzeń, co
opisano w odpowiednim punkcie:
–

kluczyka z pilotem zdalnego sterowania albo

kluczyka elektronicznego (w zależności od wersji),
–

elektrycznych podnośników szyb,
–


pamięci daty i godziny
,
–

pamięci stacji radiowych.
Podczas jazdy po pierwszym rozruchu silnika funkcja Stop & Start może nie działać.
W takiej sytuacji funkcja będzie dostępna dopiero
po nieprzerwanym postoju, którego czas trwania
zależy od temperatury otoczenia i poziomu
naładowania akumulatora (do około 8 godzin).
Holowanie samochodu
Wskazówki ogólne Należy przestrzegać przepisów
obowiązujących w danym kraju.
Dopilnować, aby masa pojazdu holującego była
wyższa od masy pojazdu holowanego.
Za kierownicą holowanego pojazdu musi się
znajdować kierowca z ważnym prawem jazdy.
Podczas holowania pojazdu z czterema kołami na
ziemi zawsze używać homologowanego drążka
holowniczego. Użycie lin i pasów jest zabronione.
Pojazd holujący powinien ruszać powoli.
W holowanym pojeździe z wyłączonym silnikiem
nie działa wspomaganie hamowania ani układu
kierowniczego.
W następujących przypadkach należy wezwać profesjonalną pomoc drogową:
–

A

waria pojazdu na autostradzie lub drodze
ekspresowej
–

Nie można ustawić skrzyni biegów w położeniu

neutralnym, odblokować kierownicy lub zwolnić
hamulca postojowego
–

Nie można holować pojazdu z automatyczną

skrzynią biegów, z pracującym silnikiem
–

Holowanie z tylko dwoma kołami na ziemi
–


Samochód z napędem na 4 koła
–


Brak homologowanego drążka holowniczego
Przed holowaniem tego samochodu należy wybrać tryb swobodnego obracania się kół.
Więcej informacji na temat wybierania trybu
swobodnego obracania się kół zawiera
odpowiedni punkt.
Silnik elektryczny Samochodu elektrycznego nie można w
żadnym wypadku używać do holowania innego
pojazdu.
Dozwolone jest tylko krótkotrwałe holowanie, na
przykład w celu uwolnienia pojazdu, jeśli ugrzązł on
w błocie.

182
W razie awarii
► Włączyć światła awaryjne w obu samochodach
zgodnie z przepisami obowiązującymi w kraju, w
którym samochód jest używany.
► Ruszyć łagodnie i jechać powoli. Dozwolone jest
wyłącznie holowanie na krótkim odcinku.
Holowanie innego samochodu
W celu odsłonięcia tylnego gniazda mocowania
zaczepu holowniczego:


► Odczepić osłonę, naciskając na jej lewą część.
► Pociągnąć osłonę do dołu.
Holowanie:
► Wkręcić całkowicie zaczep holowniczy.
► Zamocować drążek holowniczy.
► Włączyć światła awaryjne w obu pojazdach.
► Ruszyć łagodnie i jechać powoli. Dozwolone jest
wyłącznie holowanie na krótkim odcinku.

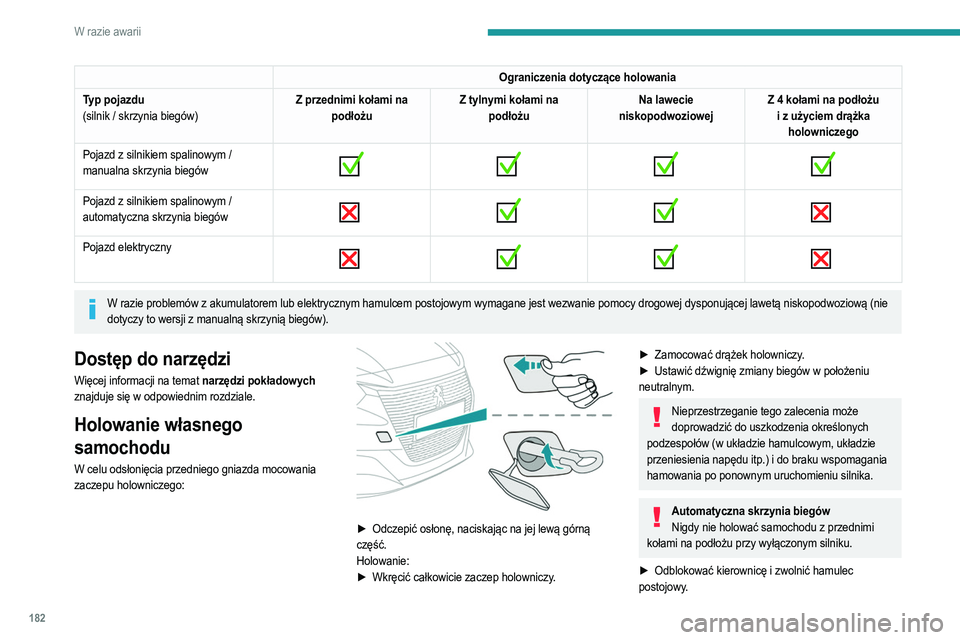

Ograniczenia dotyczące holowania
Typ pojazdu
(silnik / skrzynia biegów) Z przednimi kołami na
podłożu Z tylnymi kołami na
podłożu Na lawecie
niskopodwoziowej Z 4 kołami na podłożu
i z użyciem drążka holowniczego
Pojazd z silnikiem spalinowym /
manualna skrzynia biegów


Pojazd z silnikiem spalinowym /
automatyczna skrzynia biegów

Pojazd elektryczny

W razie problemów z akumulatorem lub elektrycznym hamulcem postojowym wymagane jest wezwanie pomocy drogowej dysponującej lawetą niskopodwoziową (nie
dotyczy to wersji z manualną skrzynią biegów).
Dostęp do narzędzi
Więcej informacji na temat narzędzi pokładowych
znajduje się w odpowiednim rozdziale.
Holowanie własnego
samochodu
W celu odsłonięcia przedniego gniazda mocowania
zaczepu holowniczego:


► Odczepić osłonę, naciskając na jej lewą górną
część.
Holowanie:
►

Wkręcić całkowicie zaczep holowniczy
.
► Zamocować drążek holowniczy.
► Ustawić dźwignię zmiany biegów w położeniu
neutralnym.
Nieprzestrzeganie tego zalecenia może doprowadzić do uszkodzenia określonych
podzespołów (w układzie hamulcowym, układzie
przeniesienia napędu itp.) i do braku wspomagania
hamowania po ponownym uruchomieniu silnika.
Automatyczna skrzynia biegów Nigdy nie holować samochodu z przednimi
kołami na podłożu przy wyłączonym silniku.
►

Odblokować kierownicę i zwolnić hamulec

postojowy.
