2021 JEEP WRANGLER UNLIMITED Návod na použitie a údržbu (in Slovakian)

215
Otvor Patrónová poistka Mikropoistka
Popis
F01– –Náhradná
F02 40 A zelená –Štartér
(*)
F03 –5 A žltohnedá Inteligentný akumulátorový snímač (IBS)
(*)
F04 –20 A žltá Palivové čerpadlo MTR/FPCM
(*)
F05 –5 A žltohnedá Brána zabezpečenia
(*)
F06 – –Náhradná
F07 –15 A modrá Čerpadlo chladenia nízkoteplotného chladiča (LTR) – ak je súčas -
ťou výbavy
(*)
F08 –15 A modrá Riadiaci modul prevodovky TCM-8HP CYGNUS
(*)
F09 – –Náhradná
F10 –15 A modrá Uzol kľúča zapaľovania (KIN)/centrum rádiofrekvencie (RF HUB)/
elektrický zámok stĺpika riadenia (ESCL)
(*)
F11 –10 A červená Port UCI (USB a AUX)
F12 –25 A priehľadná Zosilňovač HIFI
F13 – –Náhradná
F14 – –Náhradná
F15 –15 A modrá Prístrojová doska (IPC)/panel spínačov, vysoká záťaž, elektrická
Pkg (PANEL SPÍN. – HD ELEK.)
(*)
2020_JEEP_JL_WRANGLER_UG_LHD_EE.book Page 215

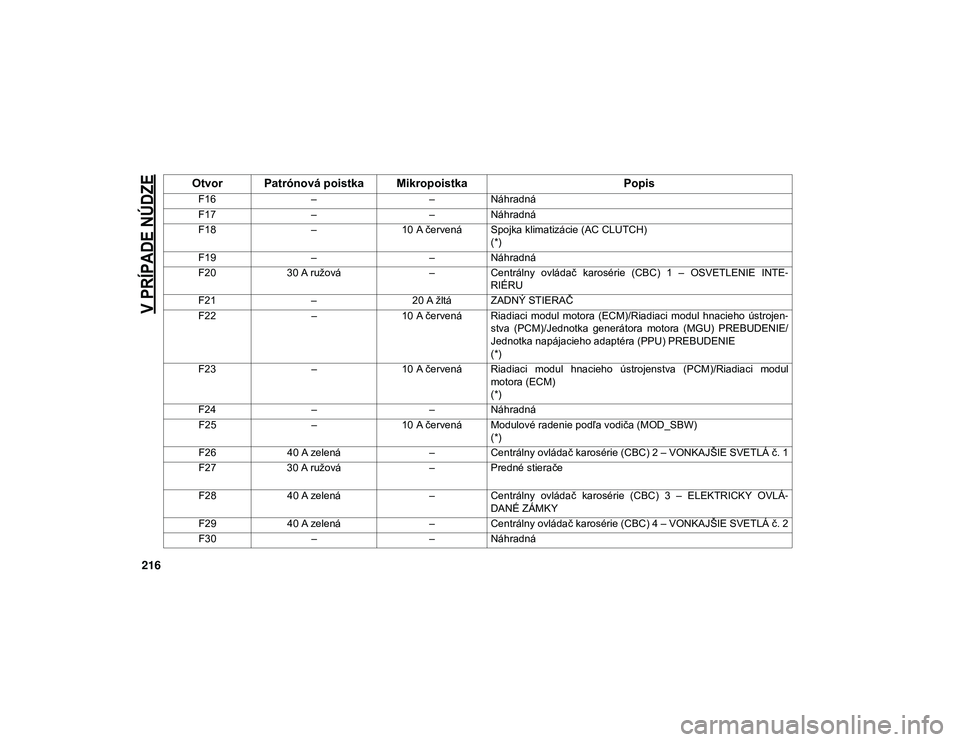

V PRÍPADE NÚDZE

216
F16– –Náhradná
F17 – –Náhradná
F18 –10 A červená Spojka klimatizácie (AC CLUTCH)
(*)
F19 – –Náhradná
F20 30 A ružová –Centrálny ovládač karosérie (CBC) 1 – OSVETLENIE INTE-
RIÉRU
F21 –20 A žltá ZADNÝ STIERAČ
F22 –10 A červená Riadiaci modul motora (ECM)/Riadiaci modul hnacieho ústrojen -
stva (PCM)/Jednotka generátora motora (MGU) PREBUDENIE/
Jednotka napájacieho adaptéra (PPU) PREBUDENIE
(*)
F23 –10 A červená Riadiaci modul hnacieho ústrojenstva (PCM)/Riadiaci modul
motora (ECM)
(*)
F24 – –Náhradná
F25 –10 A červená Modulové radenie podľa vodiča (MOD_SBW)
(*)
F26 40 A zelená –Centrálny ovládač karosérie (CBC) 2 – VONKAJŠIE SVETLÁ č. 1
F27 30 A ružová –
Predné stierače
F28 40 A zelená –Centrálny ovládač karosérie (CBC) 3 – ELEKTRICKY OVLÁ-
DANÉ ZÁMKY
F29 40 A zelená –Centrálny ovládač karosérie (CBC) 4 – VONKAJŠIE SVETLÁ č. 2
F30 – –Náhradná
Otvor Patrónová poistka Mikropoistka Popis
2020_JEEP_JL_WRANGLER_UG_LHD_EE.book Page 216

217
F31–10 A červená DIAGNOSTICKÁ ZÁSUVKA
(*)
F32 –10 A červená Modul kúrenia, vetrania a klimatizácie (HVAC CTRL MOD)/
Zámok stĺpika riadenia (SCL)/Modul klasifikácie cestujúcich
(OCM)/Modul detekcie prítomnosti vodiča (DPDM)
(*)
F33 –10 A červená Systém ParkTronics (PTS)/Modul infračervenej kamery (IRCM)/
Kontrolky vypnutia airbagu (AIRBAG DISABLE LMPS)
(*)
F34 –10 A červená Elektronická regulácia stability (ESC)/Elektrohydraulický posilňo -
vač riadenia (EHPS)/Modul riadenia inteligentnej lišty (SBCM)
PREBUDENIE
(*)
F35 30 A ružová –PODTLAKOVÝ POSILŇOVAČ BŔZD – ak je súčasťou výbavy
(*)
F36 30 A ružová –MODUL ŤAŽNÉHO ZARIADENIA – ak je súčasťou výbavy
F37 30 A ružová –KONEKTOR NA ŤAHANIE PRÍVESU 7 W – ak je súčasťou
výbavy
F38 20 A modrá –Riadiaci modul motora ECM
(*)
F39 – –Náhradná
F40 –15 A modrá Riadiaci modul hnacieho ústrojenstva (DTCM)/Uzamknutie
nápravy (AXLE LOC) FT_RR
(*)
Otvor Patrónová poistka Mikropoistka Popis
2020_JEEP_JL_WRANGLER_UG_LHD_EE.book Page 217

V PRÍPADE NÚDZE

218
F41–15 A modrá Prístrojová doska (IC)/Brána zabezpečenia (SGW) PREBUDE-
NIE
(*)
F42 –10 A červená Napájanie relé elektrického ovládania (elektrický systém Stop/
Start)/Rezerva (remeňový štartér-generátor) -- ak je súčasťou
výbavy
(*)
F43 –20 A žltá BATÉRIA ELEKTRICKEJ ZÁSUVKY (BATOŽINOVÝ PRIESTOR)
(*)
F44 –10 A červená Infračervená kamera (IRCAM) OHRIEVAČE
(*)
F45 –20 A žltá ZAPAĽOVANIE ELEKTRICKEJ ZÁSUVKY (BATOŽINOVÝ
PRIESTOR)*
(*)
F46 –10 A červená MODUL AUTOMATICKÉHO VYROVNÁVANIA SVETLOMETOV/
MOTOR VYROVNÁVANIA/SPÍNAČ SVETLOMETOV
(*)
F47 – –Náhradná
F48 – –Náhradná
F49 –10 A červená Ovládač zadržiavacieho systému pre cestujúcich ORC
(*)
F50 –10 A červená PRES. HD – ak je súčasťou výbavy
(*)
F51 –10 A červená Digitálna TV (DSRC)/USB/Vnútorné spätné zrkadlo (ISRVM)/
Modul kompasu (CSGM)
F52 –20 A žltá ZAPAĽOVAČ
Otvor Patrónová poistka Mikropoistka Popis
2020_JEEP_JL_WRANGLER_UG_LHD_EE.book Page 218

219
F53– –Náhradná
F54 – –Náhradná
F55 – –Náhradná
F56 –10 A červená SNÍMAČ TEPLOTY VO VOZIDLE
F57 –20 A žltá Predné vyhrievané sedadlo vodiča
F58 –20 A žltá Predné vyhrievané sedadlo spolujazdca
F59 – –Náhradná
F60 –15 A modrá Modul komfortného volantu (CSWM) (HTD STR WHEEL)
F61 –10 A červená Ľavý snímač slepého bodu (LBSS)/Pravý snímač slepého bodu
(RBSS)
(*)
F62 – –Náhradná
F63 –10 A červená ovládač zadržiavacieho systému pre cestujúcich (ORC),
(*)
F64 – –Náhradná
F65 – –Náhradná
F66 40 A zelená –VENTILÁTOR/MOTOR PREDNÉHO KÚRENIA
(*)
F67 – –Náhradná
F68 – –Náhradná
F69 –5 A žltohnedá Jednotka generátora motora MGU remeňový štartér-generátor
(BSG) – ak je súčasťou výbavy
(*)
Otvor Patrónová poistka Mikropoistka Popis
2020_JEEP_JL_WRANGLER_UG_LHD_EE.book Page 219

V PRÍPADE NÚDZE

220
F70–25 A priehľadná VSTREKOVAČ/ZAPAĽOVACIA SVIEČKA (BENZÍN)/MODUL
ŽERAVIACEJ SVIEČKY (NAFTA)
(*)
F71 – –Náhradná
F72 –10 A červená BALÍK EL. AKUM. HD – ak je súčasťou výbavy
(*)
F73 20 A modrá –ELEKTRICKY OVLÁDANÁ STRECHA VĽAVO
(*)
F74 20 A modrá –ELEKTRICKY OVLÁDANÁ STRECHA VPRAVO
(*)
F75 –10 A červená Jednotka napájacieho adaptéra – riadiaci modul akumulátora a
pomocný napájací modul (PPU-BPCM a APM)/Remeňový štar -
tér-generátor (BSG) – ak je súčasťou výbavy
(*)
F76 –20 A žltá ECM (BENZ. MOTOR)/PCM (NAFT. MOTOR)
(*)
F77 –10 A červená VYHRIEVANÉ ZRKADLÁ
F78 –10 A červená KOMP./VNIKNÚŤ./SIRÉNA/SENZORY VNIKNUTIA
F79 –20 A žltá RIADIACI MODUL INTELIGENTNEJ LIŠTY
(*)
F80 –15 A modrá Riadiaci modul hnacieho ústrojenstva (PCM)
(*)
F81 30 A ružová –ZADNÝ ROZMRAZOVAČ (EBL)
F82 30 A ružová –OHRIEVAČ PALIVA – ak je súčasťou výbavy
(*)
Otvor Patrónová poistka Mikropoistka Popis
2020_JEEP_JL_WRANGLER_UG_LHD_EE.book Page 220

221
F8360 A žltá –ŽERAV. SVIEČKA – ak je súčasťou výbavy
(*)
F84 30 A ružová –OVLÁDACIA JEDNOTKA OHRIEVAČA KVAPALINY UREA – ak
je súčasťou výbavy
(*)
F85 –10 A červená SNÍMAČ PM – ak je súčasťou výbavy
(*)
F86 30 A ružová –PODTLAKOVÝ POSILŇOVAČ BŔZD 2 – ak je súčasťou výbavy
(*)
F87 –10 A červená PRÍV./PREČ. ČER. – ak je súčasťou výbavy
(*)
F88 20 A modrá –SNÍMAČ NOx č. 1/č. 2 – ak je súčasťou výbavy
(*)
F89 –10 A červená Riadiaci modul stĺpika riadenia (SCCM)/Tempomat (CRUISE
CTL)/Digitálna TV (DTV)
(*)
F90 20 A modrá –PARKOVACIE SVETLO NA ŤAHANIE PRÍVESU – ak je súčas -
ťou výbavy
F91 –20 A žltá KLAKSÓN
F92 40 A zelená –PRÍSLUŠENSTVO HD Č.2 – ak je súčasťou výbavy
(*)
F93 40 A zelená –PRÍSLUŠENSTVO HD Č.1 – ak je súčasťou výbavy
(*)
F94 –10 A červená Systém monitorovania tlaku v pneumatikách (TPM)/Centrum RF
(CORAX)
(*)
Otvor Patrónová poistka Mikropoistka Popis
2020_JEEP_JL_WRANGLER_UG_LHD_EE.book Page 221

V PRÍPADE NÚDZE

222
F95– –Náhradná
F96 –10 A červená EL. OVL. ZRKADLO SW
F97 –20 A žltá RÁDIO/TBM
F98 –10 A červená PANEL SPÍN. – EL. HD/TERÉN
(*)
F99 – –Náhradná
F100 30 A ružová –ESC-ECU a VENTILY
(*)
F101 30 A ružová –Riadiaci modul hnacieho ústrojenstva (DTCM)
(*)
F102 –15 A modrá DUÁLNY USB PORT

F103 –
15 A modrá PRÍSLUŠENSTVO HD Č.3 – ak je súčasťou výbavy
(*)
F104 –15 A modrá ČERPADLO CHLAD. PPU – ak je súčasťou výbavy
(*)
F105 –10 A červená Integrované ovládacie centrum (ICS)/Kúrenie, vetranie a klimati -
zácia (HVAC)
(*)
F106 40 A zelená –Elektronická regulácia rýchlosti (ESC) – MOTOR ČERPADLA
(*)
F107 –20 A žltá ŤAŽNÉ ZARIADENIE – BRZDOVÉ/SMEROVÉ SVETLO VĽAVO
– ak je súčasťou výbavy
F108 –15 A modrá PRÍSLUŠENSTVO HD Č.4 – ak je súčasťou výbavy
(*)
Otvor Patrónová poistka Mikropoistka Popis
2020_JEEP_JL_WRANGLER_UG_LHD_EE.book Page 222
