2021 FIAT TIPO 5DOORS STATION WAGON Knjižica s uputama za uporabu i održavanje (in Croatian)

Tisuće kilometara20406080100 120140160180 200
Godina 12345678910
Provjeriti rad sustava za pranje vjetrobranskog stakla,
podesiti mlaznice ●
●●●●
Provjeriti, izvršiti čišćenje i podmazivanje brava, kopče
poklopca motora i prtljažnika ●
●●● ●
Provjeriti hod parkirne kočnice i po potrebi je namjestiti ●●●● ●
Provjerite stanje i istrošenosti kočionih obloga prednjih i
stražnjih disk kočnica i stanje indikatora istrošenosti ●
●●●●●●●● ●
Vizualno provjeriti stanje nazubljenog pogonskog
remena (1.6 MultiJet 120 HP / 115 HP izvedbe) ●
●
Vizualno provjeriti stanje pogonskog remenja dodataka ●●
Provjeriti napetost pogonskog remena dodataka
(izvedbe bez automatskog zatezača pogonskog
remena) ●
●
Provjeriti elektro-hidraulički aktivator razine ulja i
po potrebi nadoliti (1.6 Multijet 120 HP izvedbe s
automatskim mjenjačem s dvostrukom spojkom / 115
HP izvedbe s automatskim mjenjačem s dvostrukom
spojkom) (2) ●
Zamjena motornog ulja i filtra ulja (izvedbe s DPF) (3)
(2)provjeru treba provesti svake godine za automobile na cestama u državama s posebno teškim klimama (hladne države).
(3) Stvarni interval zamjene ulja i filtra ulja ovisi o stvarnoj uporabi automobila te je signaliziran svjetlom upozorenja ili porukom
na ploči sa instrumentima. U svakom slučaju ne smije nikada prijeći 2 godine. Ako se vozilo uglavnom vozi u gradu, motorno
ulje i filtar zamijenite svake godine.
175

Tisuće kilometara20406080100 120140160180 200
Godina 12345678910
Zamjena nazubljenog pogonskog remenja dodataka
(1.6 MultiJet 120 HP / 115 HP izvedbe)) (4)
Zamjena pogonskog remenja dodataka (4)
Zamjena uloška filtra goriva (1.3 MultiJet 95 KS izvedbe)
(5) ●
●
Zamjena uloška filtra goriva (1.6 MultiJet 120 KS / 115
KS izvedbe)(5) ●
●●
Zamjena uloška filtra zraka (6) ●●●● ●
Zamjena tekućine kočnica (7)
Zamjena filtra zraka putničke kabine (6) (O) (●) O●O ●O ●O ●O ●
(4) Područja koja nisu prašnjava: preporučena maksimalna kilometraža je 120.000 km. bez obzira na kilometražu, remen treba
zamijeniti svakih 6 godina. Prašnjava područja i/ili zahtjevna uporaba (hladne klime, gradska vožnja, dugi rad u praznom hodu):
preporučena maksimalna kilometraža je 60.000 km. Bez obzira na kilometražu, remen treba zamijeniti svake 4 godine.
(5) Ako se u vozilo dolijeva gorivo čija kvaliteta ne odgovara Eur opskim specifikacijama, ovaj filtar mora se zamijeniti svakih
20.000 km.
(6) Ako se vozilo koristi u prašnjavim područjima, filtar se mora zamijeniti nakon svakih 20.000 km.
(7) Zamjenu tekućine kočnica treba provesti svake dvije godine, bez obzira na kilometražu.
(O) Preporučene operacije.
(●) Obavezne operacije.
176
SERVIS I ODRŽAVANJE

PERIODIČNE PROVJERE
Svakih 1.000 km ili prije dužih putova-
nja, provjerite i po potrebi nadolijte:
❒ razinu rashladne tekućine motora;

❒ tekućinu kočnica;

❒ tekućinu za pranje stakala;

❒ tlak u gumama i njihovo stanje;

❒ rad svjetala (prednja svjetla,
pokazivači smjera, svjetla upozorenja,
itd.);
❒ rad sustava perača/brisača
vjetrobrana i pozicioniranje/trošenje
metlica brisača vjetrobrana/stražnjeg
stakla.
Svakih 3.000 km, provjerite i po potrebi
nadolijte motorno ulje. TEŽA UPORABA VOZIL A
Ako se vozilo koristi pod jednim od
slijedećih uvjeta:

❒ na prašnjavim cestama;

❒ za kratka (kraća od 7-8 km) učestala
putovanja s temperaturama ispod
ništice;
❒ ako motor često radi u praznom
hodu ili se vozilo vozi na duže relacije
pri niskim brzinama ili u slučaju dužih
razdoblja neaktivnosti,
slijedeće provjere moraju se češće
provoditi nego što je navedeno u Planu
redovitog održavanja:

❒ provjeriti stanje i trošenje obloga
prednjih disk kočnica;
❒ provjera čistoće zakački poklopca
motora i prtljažnika, čistoću i
podmazanost spojeva i zglobova;
❒ vizualno provjeriti stanje: motora,
mjenjača, prijenosnog sklopa, cijevi i
crijeva (ispušni sustav/ dovod goriva/
kočnice) i gumenih elemenata (manšete/
uvodnice, itd.);
❒ provjeriti napunjenost akumulatora i
razinu tekućine akumulatora (elektrolita);
❒ vizualno provjeriti stanje pogonskog
remenja dodataka;
❒ provjeriti i po potrebi promijeniti
motorno ulje i zamijeniti filtar ulja;
❒ provjeriti i po potrebi zamijeniti filtar
peludi;
❒ provjeriti i po potrebi zamijeniti filtar
zraka.
177

20009026J0001EM

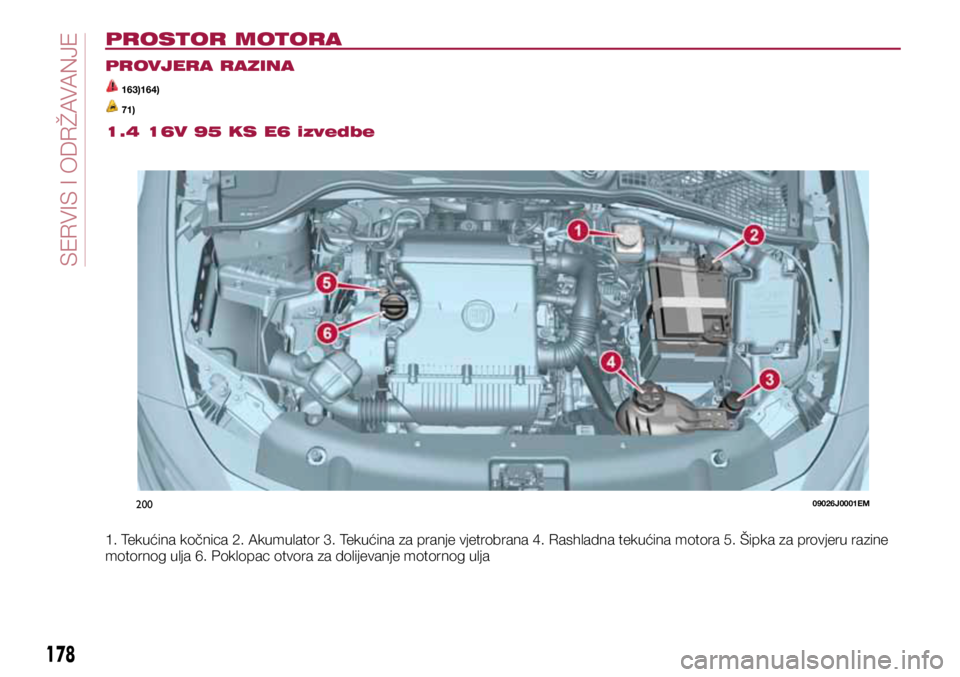

PROSTOR MOTORA
PROVJERA RAZINA
163)164)
71)
1.4 16V 95 KS E6 izvedbe
1. Tekućina kočnica 2. Akumulator 3. Tekućina za pranje vjetrobrana 4. Rashladna tekućina motora 5. Šipka za provjeru razine
motornog ulja 6. Poklopac otvora za dolijevanje motornog ulja
178
WIVZMW M SHV

201P09026J002
179

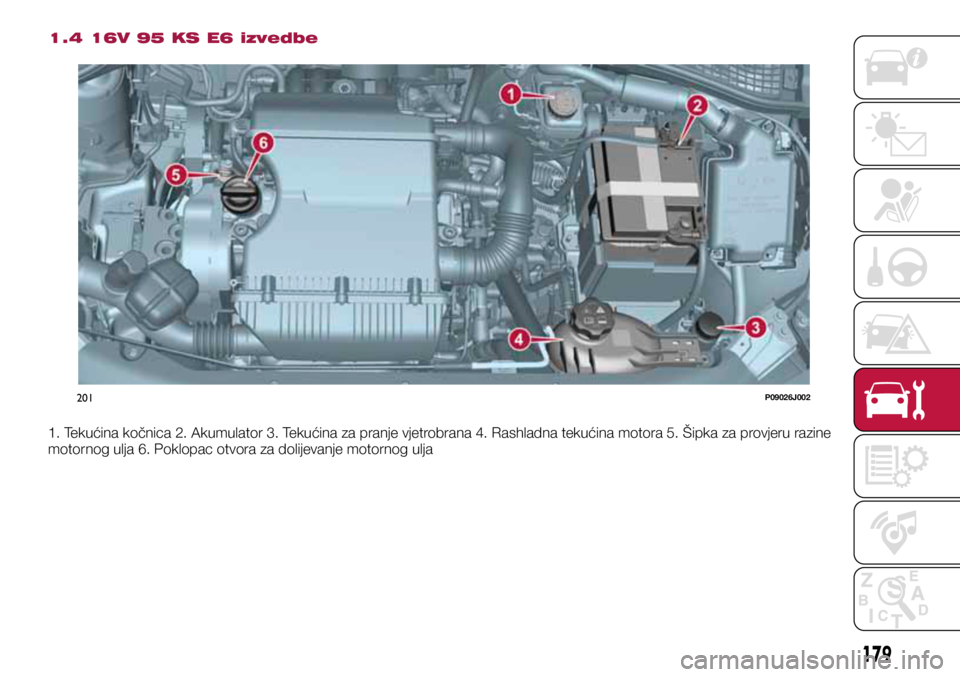

1.4 16V 95 KS E6 izvedbe
1. Tekućina kočnica 2. Akumulator 3. Tekućina za pranje vjetrobrana 4. Rashladna tekućina motora 5. Šipka za provjeru razine
motornog ulja 6. Poklopac otvora za dolijevanje motornog ulja

202P1030198-000-000
180

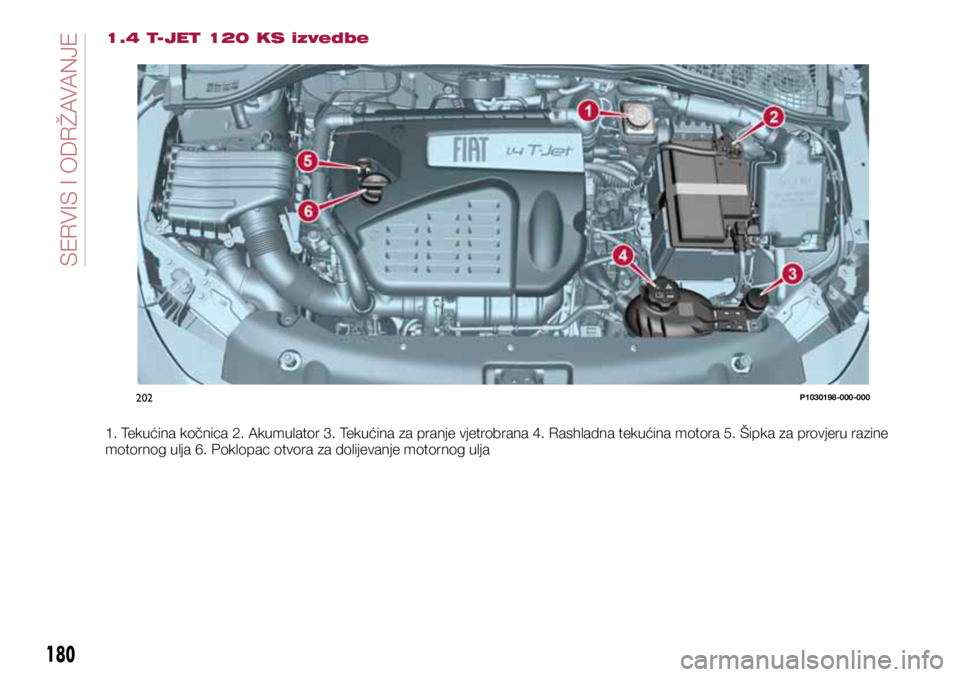

1.4 T- JET 120 KS izvedbe
1. Tekućina kočnica 2. Akumulator 3. Tekućina za pranje vjetrobrana 4. Rashladna tekućina motora 5. Šipka za provjeru razine
motornog ulja 6. Poklopac otvora za dolijevanje motornog ulja
:,9=0:06+9

203PGL000021

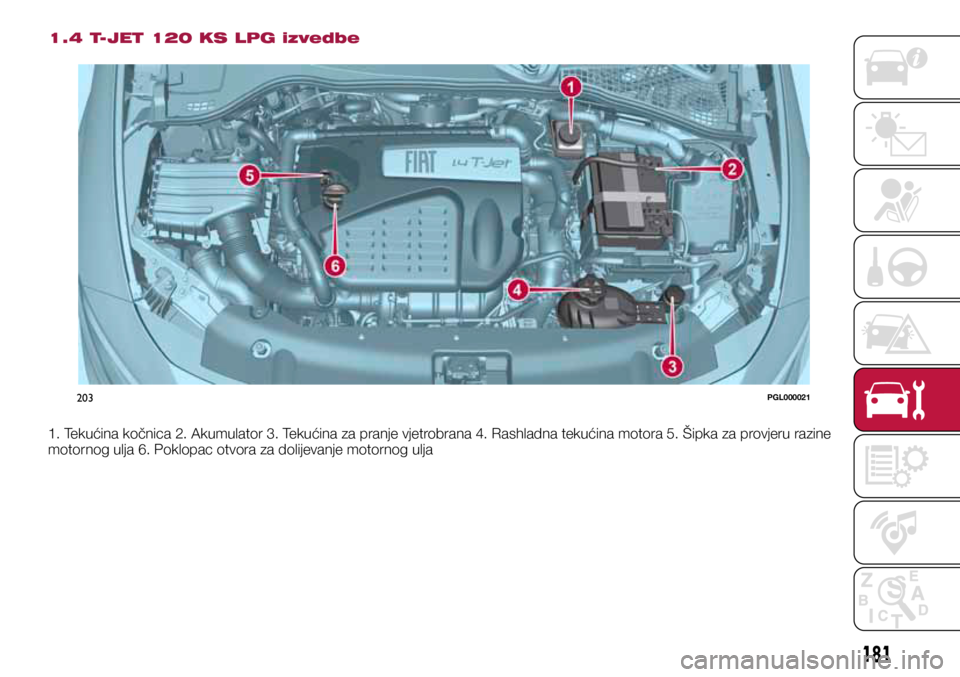

1.4 T- JET 120 KS LPG izvedbe
1. Tekućina kočnica 2. Akumulator 3. Tekućina za pranje vjetrobrana 4. Rashladna tekućina motora 5. Šipka za provjeru razine
motornog ulja 6. Poklopac otvora za dolijevanje motornog ulja
181

20409026J0004EM

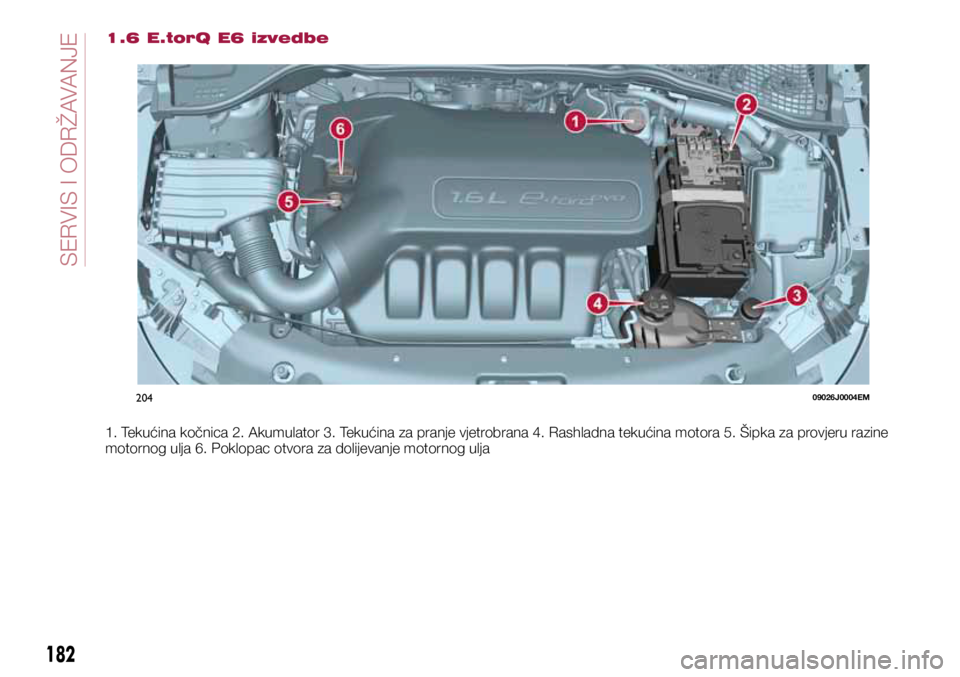

1.6 E.torQ E6 izvedbe
1. Tekućina kočnica 2. Akumulator 3. Tekućina za pranje vjetrobrana 4. Rashladna tekućina motora 5. Šipka za provjeru razine
motornog ulja 6. Poklopac otvora za dolijevanje motornog ulja
182
