2021 FIAT TIPO 5DOORS STATION WAGON Knjižica s uputama za uporabu i održavanje (in Croatian)

UPOZNAVANJE VAŠEG AUTOMOBIL A
Detaljno upoznavanje s vašim automobi-
lom počinje ovdje.
Knjižica koju čitate jednostavno i di-
rektno objašnjava kako je napravljeno i
kako radi.
Zbog toga vam preporučujemo da je
pročitate sjedeći u vašem automobilu
kako bi sami odmah vidjeli što je ovdje
opisano.ARMATURNA PLOČA
..........................8
KLJUČEVI ......................................... 11
KONTAKTNA BRAVA .........................12
FIAT CODE ........................................ 13
V R ATA ............................................... 14
SJEDALA .......................................... 16
NASLONI ZA GLAVU .........................20
UPRAVLJAČ ...................................... 21
OSVRTNA ZRCALA ...........................21
VANJSKA SVJETLA ...........................23
UNUTRAŠNJA SVJETLA ...................25
BRISAČ VJETROBRANA/STRAŽNJEG
STAKLA ............................................. 26
KLIMA UREĐAJ ................................. 29
ELEKTRIČKI PROZORI ......................33
POKLOPAC MOTORA .......................33
DUALDRIVE ELEKTRIČKI SERVO
UPRAVLJAČ ...................................... 34
PRTLJAŽNIK ..................................... 35
KROVNI NOSAČ / NOSAČ SKIJA .....40
IZVEDBA S LPG SUSTAVOM .............41
MASKA S AKTIVNIM
ZAKLOPKAMA .................................. 44
ECO FUNKCIJA ................................. 45
7

1P2000085-000-000
ARMATURNA PLOČA
Izvedba s Uconnect™ Radio, Uconnect™ 5” Live i Uconnect™ 5” Nav Live
1. Podesivi bočni otvori ventilacije 2. Lijeva ručica: pokazivači smjera, prekidač prednjih svjetala, bljeskanje svjetlima 3. Ploča sa
instrumentima 4. Kontrole na upravljaču 5. Desna ručica: brisač/perač vjetrobrana, brisač/perač stražnjeg stakla, namještanje
osjetljivosti senzora kiše 6. Uconnect™ audio uređaj 7. Kontrolne tipke 8. Prednji zračni jastuk suvozača 9. Podesivi središnji
ventilacijski otvori 10. Pretinac ispred suvozača 11. Kontrole klima uređaja 12. Tipke na središnjoj konzoli: grijanje sjedala, USB
priključak + AUX priključak, utičnica / upaljač za cigarete 13. Kontaktna brava 14. Prednji zračni jastuk vozača 15. Kontrole na
upravljaču 16. Kontrolna ploča: prednja svjetla za maglu (ako su ugrađena), stražnja svjetla za maglu, korekcija visine snopa pred-
njih svjetala, ITPMS reset, ESC OFF (ako je ugrađeno).
8
UPOZNAVANJE VA

2P2000050-000-000
Izvedba s Uconnect™ 7” HD LIVE i Uconnect™ 7” HD Nav LIVE
1. Podesivi bočni otvori ventilacije 2. Lijeva ručica: pokazivači smjera, prekidač prednjih svjetala, bljeskanje svjetlima 3. Ploča sa
instrumentima 4. Kontrole na upravljaču 5. Desna ručica: brisač/perač vjetrobrana, brisač/perač stražnjeg stakla, namještanje
osjetljivosti senzora kiše 6. Uconnect™ audio uređaj 7. Kontrolne tipke 8. Prednji zračni jastuk suvozača 9. Podesivi središnji
ventilacijski otvori 10. Pretinac ispred suvozača 11. Kontrole klima uređaja 12. Tipke na središnjoj konzoli: grijanje sjedala, USB
priključak + AUX priključak, utičnica / upaljač za cigarete 13. Kontaktna brava 14. Prednji zračni jastuk vozača 15. Kontrole na
upravljaču 16. Kontrolna ploča: prednja svjetla za maglu (ako su ugrađena), stražnja svjetla za maglu, korekcija visine snopa
prednjih svjetala, ITPMS reset, ESC OFF (ako je ugrađeno).
9

3PDX00003H
Izvedba s upravljačem na desnoj strani s Uconnect™ Radio, Uconnect™ 5”
Live i Uconnect™ 5” Nav Live
1. Podesivi bočni otvori ventilacije 2. Desna ručica: pokazivači smjera, prekidač prednjih svjetala, bljeskanje svjetlima 3. Ploča
sa instrumentima 4. Kontrole na upravljaču 5. Lijeva ručica: brisač/perač vjetrobrana, brisač/perač stražnjeg stakla, namještanje
osjetljivosti senzora kiše 6. Uconnect™ audio uređaj 7. Kontrolne tipke 8. Prednji zračni jastuk suvozača 9. Podesivi središnji
ventilacijski otvori 10. Pretinac ispred suvozača 11. Kontrole klima uređaja 12. Tipke na središnjoj konzoli: grijanje sjedala, USB
priključak + AUX priključak, utičnica / upaljač za cigarete 13. Kontaktna brava 14. Prednji zračni jastuk vozača 15. Kontrole na
upravljaču 16. Kontrolna ploča: prednja svjetla za maglu (ako su ugrađena), stražnja svjetla za maglu, korekcija visine snopa pred-
njih svjetala, ITPMS reset, ESC OFF (ako je ugrađeno).
10
UPOZNAVANJE VA

404016J0001EM
504016J0003EM
604016J0004EM

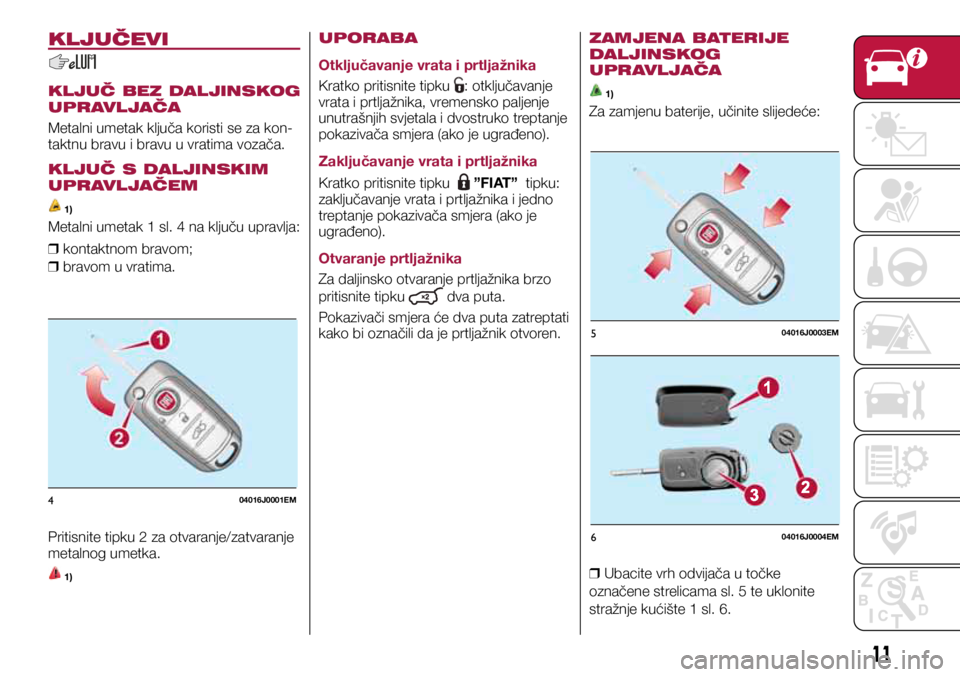

KLJUČEVI
KLJUČ BEZ DALJINSKOG
UPRAVLJAČA
Metalni umetak ključa koristi se za kon-
taktnu bravu i bravu u vratima vozača.
KLJUČ S DALJINSKIM
UPRAVLJAČEM
1)
Metalni umetak 1 sl. 4 na ključu upravlja:
❒ kontaktnom bravom;

❒ bravom u vratima.
Pritisnite tipku 2 za otvaranje/zatvaranje
metalnog umetka.
1)
UPORABA
Otključavanje vrata i prtljažnika
Kratko pritisnite tipku
: otključavanje
vrata i prtljažnika, vremensko paljenje
unutrašnjih svjetala i dvostruko treptanje
pokazivača smjera (ako je ugrađeno).
Zaključavanje vrata i prtljažnika
Kratko pritisnite tipku
”FIAT” tipku:
zaključavanje vrata i prtljažnika i jedno
treptanje pokazivača smjera (ako je
ugrađeno).
Otvaranje prtljažnika
Za daljinsko otvaranje prtljažnika brzo
pritisnite tipku
dva puta.
Pokazivači smjera će dva puta zatreptati
kako bi označili da je prtljažnik otvoren. ZAMJENA BATERIJE
DALJINSKOG
UPRAVLJAČA
1)
Za zamjenu baterije, učinite slijedeće:

❒ Ubacite vrh odvijača u točke
označene strelicama sl. 5 te uklonite
stražnje kućište 1 sl. 6.
11

704026J0001EM
UPOZORENJE
1) Tipku 2 pritisnite samo kada je ključ
dalje od tijela, pogotovo očiju i predmeta
koji bi mogli biti oštećeni (npr. vaša odjeća).
Nemojte ključ ostavljati bez nadzora, kako
bi spriječili da druge osobe, pogotovo djeca
nehotično ne pritisnu ovu tipku.

❒ Koristite kovanicu za rotaciju
poklopca 2 u smjeru obrnutome od
kazaljke na satu i uklonite ga;
❒ Zamijenite bateriju 3 s novom
jednakih specifikacija, pazeći na
polaritet;
❒ Vratite poklopac 2 okretanjem u
smjeru kazaljke na satu, te vratite
stražnje kućište laganim pritiskom i
provjerite je li dobro učvršćen.
ZAHTJEV ZA DODATNE
KLJUČEVE
Ključ s daljinskim upravljačem
Sustav može prepoznati do 8 ključeva s
daljinskim upravljačem.
Izrada duplikata ključeva
Ako Vam zatreba novi ključ s daljinskim
upravljačem, posjetite zastupnika Fiata,
te sa sobom ponesite identifikacijske
dokumente i dokumente o vlasništvu
nad vozilom.VAŽNO
1) Ako se ključ podvrgne jakom udarcu
elektronske komponente unutar ključa
mogu biti oštećene. Kako bi se osigurala
potpuna učinkovitost elektronskih uređaja
unutar ključa, nikada ga nemojte izlagati
direktnoj sunčevoj svjetlosti.
VAŽNO
1) Prazne baterije mogu biti štetne za
okoliš ako se pravilno ne zbrinu. Moraju se
zbrinuti u skladu sa zakonom u specijalne
spremnike ili odnijeti zastupniku Fiata, koji
će osigurati njihovo zbrinjavanje.

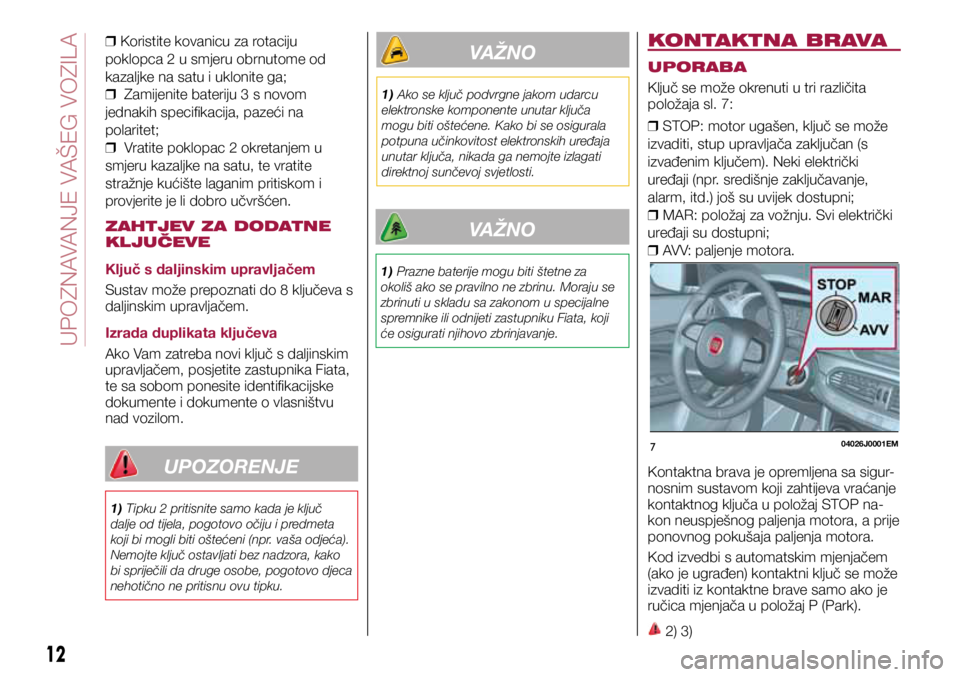

KONTAKTNA BRAVA
UPORABA
Ključ se može okrenuti u tri različita
položaja sl. 7:

❒ STOP: motor ugašen, ključ se može
izvaditi, stup upravljača zaključan (s
izvađenim ključem). Neki električki
uređaji (npr. središnje zaključavanje,
alarm, itd.) još su uvijek dostupni;
❒ MAR: položaj za vožnju. Svi električki
uređaji su dostupni;
❒ AVV: paljenje motora.
Kontaktna brava je opremljena sa sigur -
nosnim sustavom koji zahtijeva vraćanje
kontaktnog ključa u položaj STOP na-
kon neuspješnog paljenja motora, a prije
ponovnog pokušaja paljenja motora.
Kod izvedbi s automatskim mjenjačem
(ako je ugrađen) kontaktni ključ se može
izvaditi iz kontaktne brave samo ako je
ručica mjenjača u položaj P (Park).
2) 3)
12
UPOZNAVANJE VAŠEG VOZILA

ZAKLJUČAVANJE
UPRAVLJAČA
Aktiviranje
S kontaktnim ključem u položaju STOP,
izvadite ključ i okrenite upravljač dok se
ne zaključa.
VAŽNO Ako se kontaktni prekidač pre-
baci iz položaja MAR u položaj STOP,
zaključavanje upravljača se ne može
aktivirati dok se ne izvadi kontaktni ključ.
Deaktiviranje
Uz lagano okretanje upravljača, prebaci-
te kontaktni ključ u položaj MAR.
4) 5) 6) 7)
UPOZORENJE
2) Ako je neovlašteno korištena kontaktna
brava (npr. pokušaj krađe), prije ponovne
vožnje neka je provjeri Fiatov serviser.
3) Uvijek prilikom izlaska iz vozila izvadite
ključ kako bi spriječili da netko nehotično
aktivira kontrole. Obavezno aktivirajte
električku parkirnu kočnicu. Nikada u vozilu
ne ostavljajte djecu bez nadzora.
4) Apsolutno je zabranjeno provođenje
naknadnih modifikacija na sustavu
upravljanja ili stupu upravljača (npr.
ugradnja protuprovalnog uređaja) koje bi
mogle negativno utjecati na performanse
i sigurnost, te ukinuti jamstvo i također
rezultirati time da vozilo nije sukladno
tehničkim propisima.
5) Nikada nemojte vaditi mehanički ključ
dok je vozilo u pokretu. Stup upravljača će
se automatski zaključati čim se upravljač
okrene. To se također odnosi na slučajeve
vuče vozila.
6) Prije izlaska iz vozila UVIJEK aktivirajte
parkirnu kočnicu, zakrenite kotače, mjenjač
ubacite u prvu brzinu ako parkirate na
uzbrdici ili u položaj za vožnju u nazad
ako parkirate na nizbrdici. U izvedbama s
automatskim mjenjačem, ručicu mjenjača
prebacite u položaj P (Park) i pritisnite
tipku paljenja u položaj STOP. Ako je vozilo
parkirano na strmini, ispod kotača ubacite
klinove ili kamenje. Prilikom izlaska iz vozila
uvijek zaključajte sva vrata pritiskom na
odgovarajuću tipku u kvaki.
7) U izvedbama s automatskim mjenjačem
(ako je ugrađen), preporuča se mjenjač
prebaciti u položaj P, pritisnite papučicu
kočnice i ugasite motor kako bi mogli
izvaditi kontaktni ključ.FIAT CODE
Fiat Code sustav sprečava neovlaštenu
uporabu vozila, tako što onemogućuje
paljenje motora.
Uporaba
Kada se kontaktna brava prebaci u
položaj MAR, Fiat Code sustav identi-
ficira kod koji emitira ključ. Ako se kod
identificira kao važeći, Fiat Code sustav
omogućuje paljenje motora.
Kada se kontaktna brava prebaci nazad
u položaj STOP, Fiat Code sustav de-
aktivira kontrolnu jedinicu koja upravlja
motorom, čime se sprečava paljenje
motora.
13

8P2000022-000-000
904056J0008EM
Nepravilan rad
Ako tijekom paljenja sustav ne prepozna
kod ključa, na ploči sa instrumentima
se upali ikona
(pogledajte upute u
odlomku ”Signali i poruke upozorenja” u
poglavlju ”Upoznavanje ploče sa instru-
mentima”). Ovo stanje vodi do gašenja
motora nakon 2 sekunde. U ovom
slučaju kontaktnu bravu prebacite u
položaj STOP i nakon toga u MAR; ako
je paljenje i dalje onemogućeno, poku-
šajte s drugim ključevima. Ako još uvijek
nije moguće upaliti motor, kontaktirajte
zastupnika Fiata.
Paljenje svjetla upozorenja tijekom
vožnje

❒ Ako se ikona
upali tijekom vožnje,
to znači da sustav provodi samo-
dijagnostiku (npr. zbog pada napona).
❒ Ako se ikona ne ugasi, kontaktirajte
zastupnika Fiata.

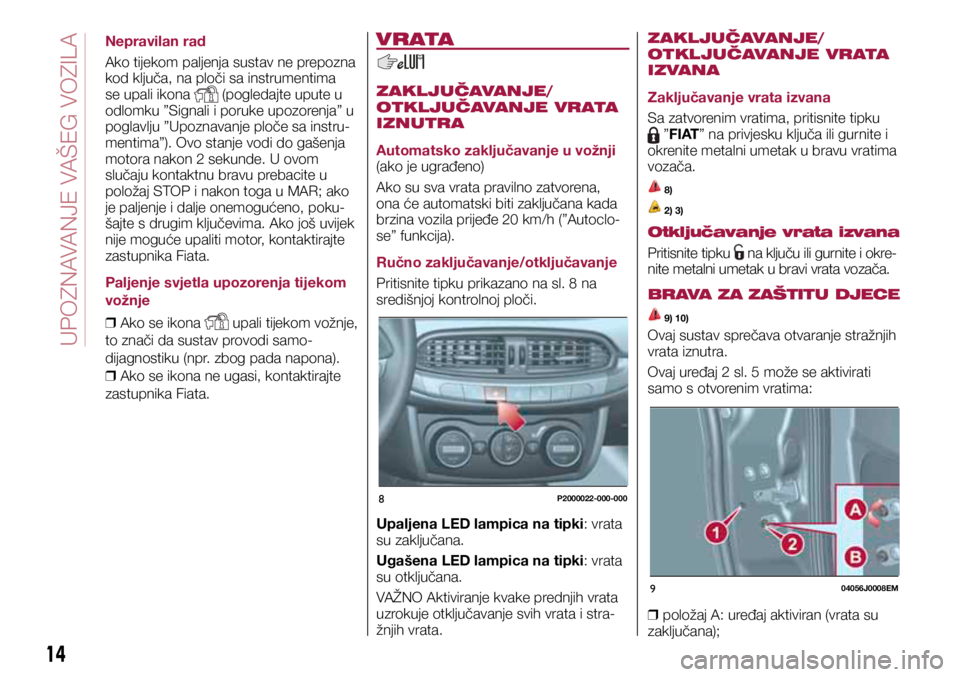

VRATA
ZAKLJUČAVANJE/
OTKLJUČAVANJE VRATA
IZNUTRA
Automatsko zaključavanje u vožnji
(ako je ugrađeno)
Ako su sva vrata pravilno zatvorena,
ona će automatski biti zaključana kada
brzina vozila prijeđe 20 km/h (”Autoclo-
se” funkcija).
Ručno zaključavanje/otključavanje
Pritisnite tipku prikazano na sl. 8 na
središnjoj kontrolnoj ploči.
Upaljena LED lampica na tipki: vrata
su zaključana.
Ugašena LED lampica na tipki: vrata
su otključana.
VAŽNO Aktiviranje kvake prednjih vrata
uzrokuje otključavanje svih vrata i stra-
žnjih vrata. ZAKLJUČAVANJE/
OTKLJUČAVANJE VRATA
IZVANA
Zaključavanje vrata izvana
Sa zatvorenim vratima, pritisnite tipku
”FIAT” na privjesku ključa ili gurnite i
okrenite metalni umetak u bravu vratima
vozača.
8)
2) 3)
Otključavanje vrata izvana
Pritisnite tipku
na ključu ili gurnite i okre-
nite metalni umetak u bravi vrata vozača.
BRAVA ZA ZAŠTITU DJECE
9) 10)
Ovaj sustav sprečava otvaranje stražnjih
vrata iznutra.
Ovaj uređaj 2 sl. 5 može se aktivirati
samo s otvorenim vratima:

❒ položaj A: uređaj aktiviran (vrata su
zaključana);
14
UPOZNAVANJE VA
