2021 FIAT TIPO 5DOORS STATION WAGON Knjižica s uputama za uporabu i održavanje (in Croatian)

215P2000048-000-000
21610016J0001EM
217P2000047-000-000

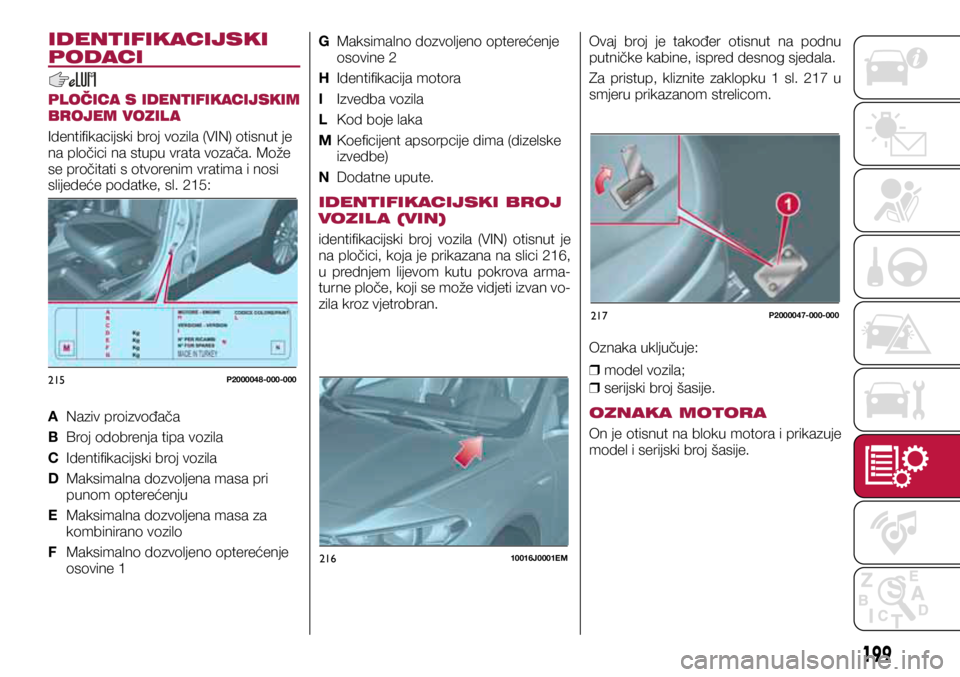

IDENTIFIKACIJSKI
PODACI
PLOČICA S IDENTIFIKACIJSKIM
BROJEM VOZIL A
Identifikacijski broj vozila (VIN) otisnut je
na pločici na stupu vrata vozača. Može
se pročitati s otvorenim vratima i nosi
slijedeće podatke, sl. 215:
A Naziv proizvođača
B Broj odobrenja tipa vozila
C Identifikacijski broj vozila
D Maksimalna dozvoljena masa pri
punom opterećenju
E Maksimalna dozvoljena masa za
kombinirano vozilo
F Maksimalno dozvoljeno opterećenje
osovine 1 G
Maksimalno dozvoljeno opterećenje
osovine 2
H Identifikacija motora
I Izvedba vozila
L Kod boje laka
M Koeficijent apsorpcije dima (dizelske
izvedbe)
N Dodatne upute.
IDENTIFIKACIJSKI BROJ
VOZIL A (VIN)
identifikacijski broj vozila (VIN) otisnut je
na pločici, koja je prikazana na slici 216,
u prednjem lijevom kutu pokrova arma-
turne ploče, koji se može vidjeti izvan vo-
zila kroz vjetrobran. Ovaj broj je također otisnut na podnu
putničke kabine, ispred desnog sjedala.
Za pristup, kliznite zaklopku 1 sl. 217 u
smjeru prikazanom strelicom.
Oznaka uključuje:

❒ model vozila;

❒ serijski broj šasije.
OZNAKA MOTORA
On je otisnut na bloku motora i prikazuje
model i serijski broj šasije.
199

200
MOTOR
186)
Izvedbe1.4 16V 95 HP E6 1.4 16V 95 HP E4 1.6 E.TorQ E6 1.6 E.TorQ E4
Kod motora 843A1000 843A1000 55268036 55268036
Vrsta Otto Otto Otto Otto
Broj i raspored cilindara 4 u liniji4 u liniji4 u liniji 4 u liniji
Provrt i hod klipova (mm) 72 x 84 72 x 84 77 x 85.8 77 x 85.8
Ukupna zapremina (cm3) 1368 1368 1598 1598
Odnos kompresije 11:1 11:1 11:1 11:1
Maksimalna snaga (EC)
(kW) 70
70 81 81
pri broju okretaja motora
(okr/min) 6000
6000 5500 5500
Maksimalni okretni
moment (EC) (Nm) 127
127 152 152
pri broju okretaja (okr/min) 4500 4500 4500 4500
Svjećice NGK DCPR7E-N-10 NGK DCPR7E-N-10 NGK - ZKR7BI – 10 NGK - ZKR7BI-10
Gorivo Bezolovni benzin 95 RON
(EN 228 specifikacija) Bezolovni benzin 95 RON
(EN 228 specifikacija) Bezolovni benzin 95 RON
(EN 228 specifikacija) Bezolovni benzin 95 RON
(EN 228 specifikacija)
;,/5062,:7,*0-02(*01,

Izvedbe1.4 T-jet 120 HP 1.4 T-jet 120 HP LPG
Kod motora 940B7000 940B7000
Vrsta Otto Otto
Broj i raspored cilindara 4 u liniji4 u liniji
Provrt i hod klipova (mm) 72 x 84 72 x 84
Ukupna zapremina (cm3) 1368 1368
Odnos kompresije 9.8:1 9.8:1
Maksimalna snaga (EC) (kW) 88 88
pri broju okretaja (okr/min) 5000 5000
Maksimalni okretni moment (EC) (Nm) 215 215
pri broju okretaja (okr/min) 2500 2500
Gorivo NGK IKR9J8 NGK IKR9J8
Bezolovni benzin 95 RON (EN 228 specifikacija) LPG za motorna vozila (EN589 specifikacija)
201

Izvedbe1.3 MultiJet 95 HP 1.6 Multijet 120 HP / 1.6
Multijet 120 HP ECO 1.6 Multijet 115 HP / 1.6
Multijet 115 HP ECO (*)
Kod motora 55266963 55260384 55260384
Vrsta DizelDizel Dizel
Broj i raspored cilindara 4 u liniji4 u liniji 4 u liniji
Provrt i hod klipova (mm) 69.6 x 82 79.5 x 80.5 79.5 x 80.5
Ukupna zapremina (cm3) 1248 1598 1598
Odnos kompresije 16.8:1 16.5:1 16.5 : 1
Maksimalna snaga (EC) (kW) 70 88 84.4
pri broju okretaja (okr/min) 3750 3750 3750
Maksimalni okretni moment (EC)
(Nm) 200
320 320
pri broju okretaja (okr/min) 1500 1750 1750
Gorivo Dizelsko gorivo za motorna vozila
(EN 590 specifikacija) Dizelsko gorivo za motorna vozila
(EN 590 specifikacija) Dizelsko gorivo za motorna vozila
(EN 590 specifikacija)
(*) Ako je u ponudi na tržištu
UPOZORENJE
186) Modifikacije ili popravci sustava napajanja goriva koji nisu pravilno pr ovedeni ili u obzir ne uzimaju tehničke značajke sustava mogu
uzrokovati kvarove koji mogu dovesti do požara.
202
TEHNI6KE SPECIFIKACIJE

KOTAČI
ZIMSKE GUME
187)
Koristite zimske gume jednakih di-
menzija kao i standardne gume za vaš
automobil.
Fiatov zastupnik će vam rado pružiti
savjet u svezi najprikladnije vrste guma
prema vašim potrebama.
Za vrste zimskih guma, tlak napuhivanja
i specifikacije guma, pažljivo slijedite
upute u ovom odlomku.
Zimske značajke ovih guma značajno su
umanjene kada je dubina profila ispod 4
mm. U ovom slučaju ih zamijenite.
Zbog specifičnih značajki zimskih guma,
pri normalnom vremenu ili na dugim
putovanjima autocestom, performan-
se ovih guma su niže od standardnih
guma.
Njihovu uporabu bi time trebalo ogra-
ničiti u skladu s odobrenjem; uvijek
poštujte lokalne propise u svezi uporabe
zimskih guma.Sve četiri gume bi trebale biti jednake
(marka i profil) kako bi se osigurala veća
sigurnost tijekom vožnje i kočenja, kao
i dobre manevarske značajke. Zapam-
tite da ne bi trebali smjer okretanja ovih
guma.
203

MOGUĆI KOTAČI I GUME
188)
Aluminijski ili čelični naplatci. Tubeless radijalne gume.
Sve odobrene gume navedene su u knjižici vozila.
VAŽNO Ako postoje odstupanja između korisničkog priručnika i knjižice vozila, uzimaju se informacije iz knjižice. Za sigurnu
vožnju, automobil mora biti opremljen s gumama jednakog proizvođača i tipa na svim kotačima.
VAŽNO Nemojte s tubeless gumama koristiti zračnice.
IzvedbaKotači GumeRezervni kotač (*)
1.4 16V 95 HP / 1.3
Multijet 95 HP 6J X 15 H2 ET38
195/65 R15 91H 195/65 R15 91H
6.5J X 16 H2 ET39 205/55 R16 91H (**) 205/55 R16 91H
7J X 17 H2 ET41 225/45 R17 91V (**)
205/55 R16 91H
(189)
1.4 T-jet 120 HP / 1.6
E.TorQ / 1.6 Multijet 120
HP / 1.6 Multijet 115
HP(***) 6J X 15 H2 ET38 (****)
195/65 R15 91H (****) 195/65 R15 91H (****)
6.5J X 16 H2 ET39 205/55 R16 91H (**) 205/55 R16 91H
7J X 17 H2 ET41 225/45 R17 91V (**)
205/55 R16 91H
(189)
1.4 T-jet 120 HP LPG 6.5J X 16 H2 ET39
205/55 R16 91H (**) —
7J X 17 H2 ET41 225/45 R17 91V (**) —
(*) Kao alternativa standardnom rezervnom kotaču za TIPO 5DOOR izvedu može se naručiti rezervni kotač umanjenih dimenzija
135/70 R16
(**) M+S Goodyear Vector 4Seasons Gen-2 ili ekvivalentne gume jednakih dimenzija dostupne su kao opcija na specifičnim
tržištima.
(***) Izvedbe za specifična tržišta
(****) Za TIPO 5DOOR izvedbu
204
XILRM6OI WTIGMJMOEGMNI

IzvedbaKotači GumeRezervni kotač (*)
1.6 Multijet 120 HP ECO
/ 1.6 Multijet 115 HP
ECO(***) 6.5J X 16 H2 ET39
205/55 R16 91H Goodyear
EfficientGrip Performance (**) (*****) 205/55 R16 91H Goodyear
EfficientGrip Performance (*****)
(*) Kao alternativa standardnom rezervnom kotaču za TIPO 5DOOR izvedu može se naručiti rezervni kotač umanjenih dimenzija
135/70 R16
(**) M+S Goodyear Vector 4Seasons Gen-2 ili ekvivalentne gume jednakih dimenzija dostupne su kao opcija na specifičnim
tržištima.
(***) Izvedbe za specifična tržišta
(****) Ako je u ponudi na tržištu. Kao alternativna mogu se koristiti gume ekvivalentnih performansi.
NAPOMENA Na izvedbama s gumama dimenzija 195/65 R15 i 205/55 R16, koristite manje lance za snijeg s maksimalnim
izlaženjem izvan profila gume od 9 mm.
NAPOMENA Lanci za snijeg niskog profila s maksimalnim izlaženjem izvan profila gume od 7 mm mogu se ugraditi na izvedbe
s gumama dimenzija 225/45 R17.
205

206
TL AK NAPUHIVANJA HL ADNIH GUMA (bar)
Kada su gume tople, dodajte +0,3 bara vrijednosti propisanog tlaka. Vrijednost ponovno provjerite kada su gume hladne.
Ako je potrebno podignuti vozilo, pogledajte odlomak ”Podizanje vozila” u poglavlju ”U slučaju nužde”.
TIPO 5DOOR izvedba
Izvedbe motora GumeNeopterećeno/srednje
opterećenje Puno opterećenje
Rezervni
kotač Rezervni
kotač
umanjenih
dimenzija (**)
Prednje
Stražnje Prednje Stražnje
1.4 16V 95 KS 195/65 R15
2,22,12,62,5
(*)4,2
205/55 R16
225/45 R17
1.4 T-jet
120 HP /
1.6 E.TorQ /
1.3 Multijet
95 HP 195/65 R15
2,32,12,62,5
205/55 R16
225/45 R17
1.4 T-jet
120 HP LPG 205/55 R16
2,32,12,62,5 --
225/45 R17
(*) Nakon uporabe rezervnog kotača umanjenih dimenzija, po potrebi, što je prije moguće namjestite tlak zraka na preporučenu
vrijednost, i koristite slijedeću tablicu.
(**) Ako je ugrađeno.
