2021 FIAT TIPO 5DOORS STATION WAGON Knjižica s uputama za uporabu i održavanje (in Croatian)

148P2000068-000-000
149P1030171-000-000
150P1030172-000-000
151P2000079-000-000

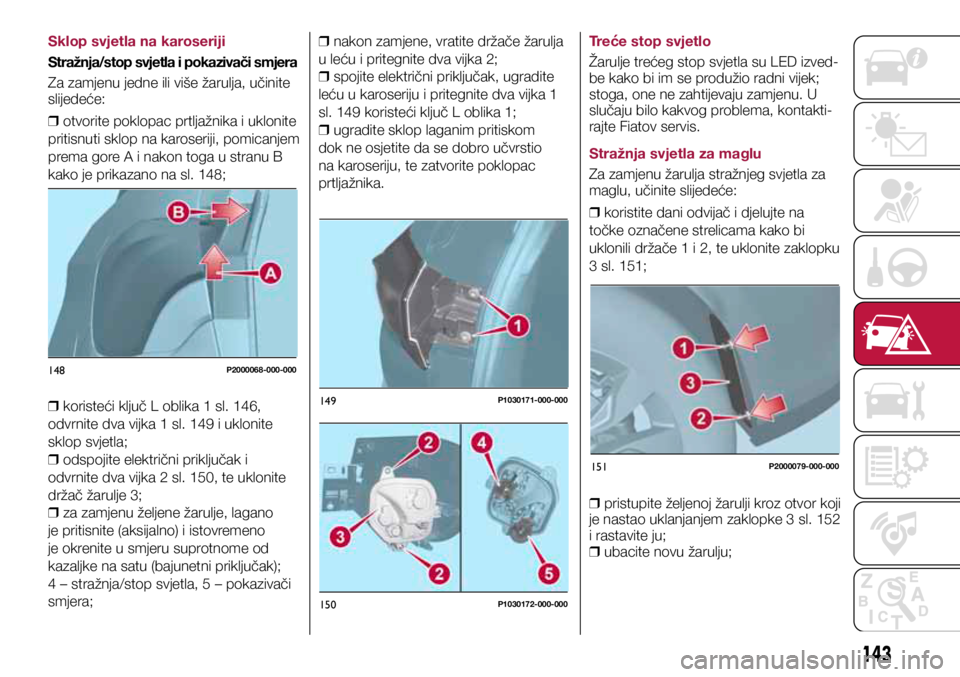

Sklop svjetla na karoseriji
Stražnja/stop svjetla i pokazivači smjera
Za zamjenu jedne ili više žarulja, učinite
slijedeće:
❒ otvorite poklopac prtljažnika i uklonite
pritisnuti sklop na karoseriji, pomicanjem
prema gore A i nakon toga u stranu B
kako je prikazano na sl. 148;

❒ koristeći ključ L oblika 1 sl. 146,
odvrnite dva vijka 1 sl. 149 i uklonite
sklop svjetla;
❒ odspojite električni priključak i
odvrnite dva vijka 2 sl. 150, te uklonite
držač žarulje 3;
❒ za zamjenu željene žarulje, lagano
je pritisnite (aksijalno) i istovremeno
je okrenite u smjeru suprotnome od
kazaljke na satu (bajunetni priključak);
4 – stražnja/stop svjetla, 5 – pokazivači
smjera;
❒ nakon zamjene, vratite držače žarulja
u leću i pritegnite dva vijka 2;
❒ spojite električni priključak, ugradite
leću u karoseriju i pritegnite dva vijka 1
sl. 149 koristeći ključ L oblika 1;
❒ ugradite sklop laganim pritiskom
dok ne osjetite da se dobro učvrstio
na karoseriju, te zatvorite poklopac
prtljažnika. Treće stop svjetlo
Žarulje trećeg stop svjetla su LED izved-
be kako bi im se produžio radni vijek;
stoga, one ne zahtijevaju zamjenu. U
slučaju bilo kakvog problema, kontakti-
rajte Fiatov servis.
Stražnja svjetla za maglu
Za zamjenu žarulja stražnjeg svjetla za
maglu, učinite slijedeće:

❒ koristite dani odvijač i djelujte na
točke označene strelicama kako bi
uklonili držače 1 i 2, te uklonite zaklopku
3 sl. 151;

❒ pristupite željenoj žarulji kroz otvor koji
je nastao uklanjanjem zaklopke 3 sl. 152
i rastavite ju;
❒ ubacite novu žarulju;
143

152P2000080-000-000153P1030157-000-000
15408026J0026EM

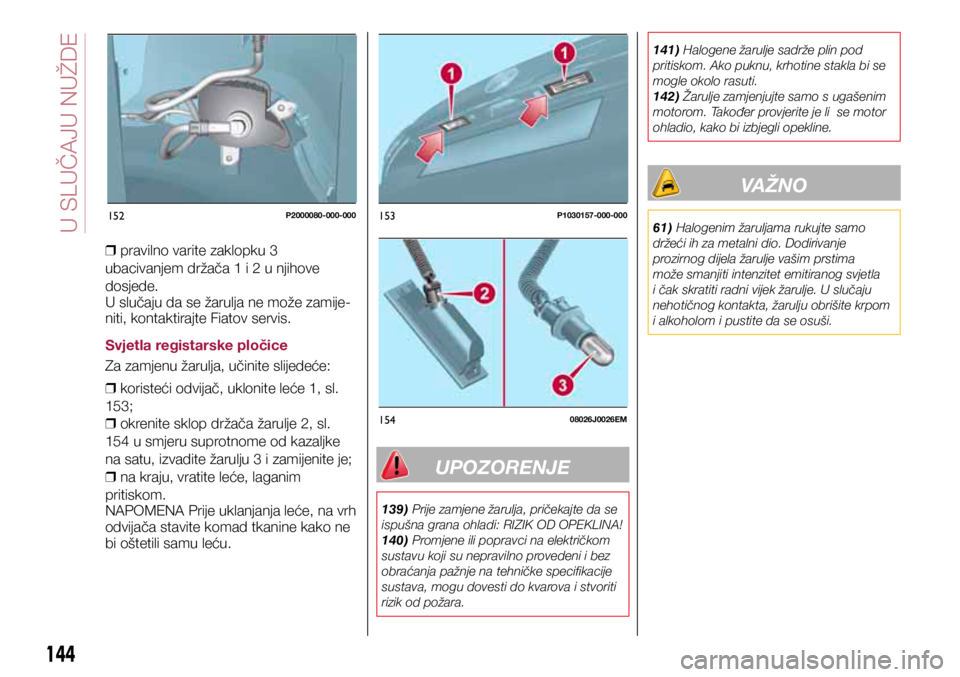

❒ pravilno varite zaklopku 3
ubacivanjem držača 1 i 2 u njihove
dosjede.
U slučaju da se žarulja ne može zamije-
niti, kontaktirajte Fiatov servis.
Svjetla registarske pločice
Za zamjenu žarulja, učinite slijedeće:

❒ koristeći odvijač, uklonite leće 1, sl.
153;
❒ okrenite sklop držača žarulje 2, sl.
154 u smjeru suprotnome od kazaljke
na satu, izvadite žarulju 3 i zamijenite je;
❒ na kraju, vratite leće, laganim
pritiskom.
NAPOMENA Prije uklanjanja leće, na vrh
odvijača stavite komad tkanine kako ne
bi oštetili samu leću.
UPOZORENJE
139) Prije zamjene žarulja, pričekajte da se
ispušna grana ohladi: RIZIK OD OPEKLINA!
140) Promjene ili popravci na električkom
sustavu koji su nepravilno provedeni i bez
obraćanja pažnje na tehničke specifikacije
sustava, mogu dovesti do kvarova i stvoriti
rizik od požara.
141) Halogene žarulje sadrže plin pod
pritiskom. Ako puknu, krhotine stakla bi se
mogle okolo rasuti.
142) Žarulje zamjenjujte samo s ugašenim
motorom. Također provjerite je li se motor
ohladio, kako bi izbjegli opekline.
VAŽNO
61) Halogenim žaruljama rukujte samo
držeći ih za metalni dio. Dodirivanje
prozirnog dijela žarulje vašim prstima
može smanjiti intenzitet emitiranog svjetla
i čak skratiti radni vijek žarulje. U slučaju
nehotičnog kontakta, žarulju obrišite krpom
i alkoholom i pustite da se osuši.
144
U SLUČAJU NUŽDE

15508036J0002EM
15608036J0005EM
ZAMJENA
OSIGURAČA
OPĆENITO
143) 144) 145) 146)
62)
Osigurači štite električki sustav: oni
interveniraju (pregore) u slučaju kvara ili
nepravilne akcije na sustavu.
Kliješta za vađenje osigurača
Za zamjenu osigurača, koristite kliješta
zakačena za poklopac kutije osigurača
u prostoru motora (vidi sl. 155).
Kliješta imaju dva različita kraja, speci-
fično konstruirana za vađenje različitih
vrsta osigurača koji postoje u vozilu.Nakon uporabe, kliješta treba vratiti u
njihovo kućište.
LOKACIJA OSIGURAČA
Osigurači su grupirani zajedno u četiri
kutije osigurača koje se nalaze u ar-
maturnoj ploči, ispod armaturne ploče,
prostoru motora i unutar prtljažnika. KUTIJA OSIGURAČA U
PROSTORU MOTORA
62)

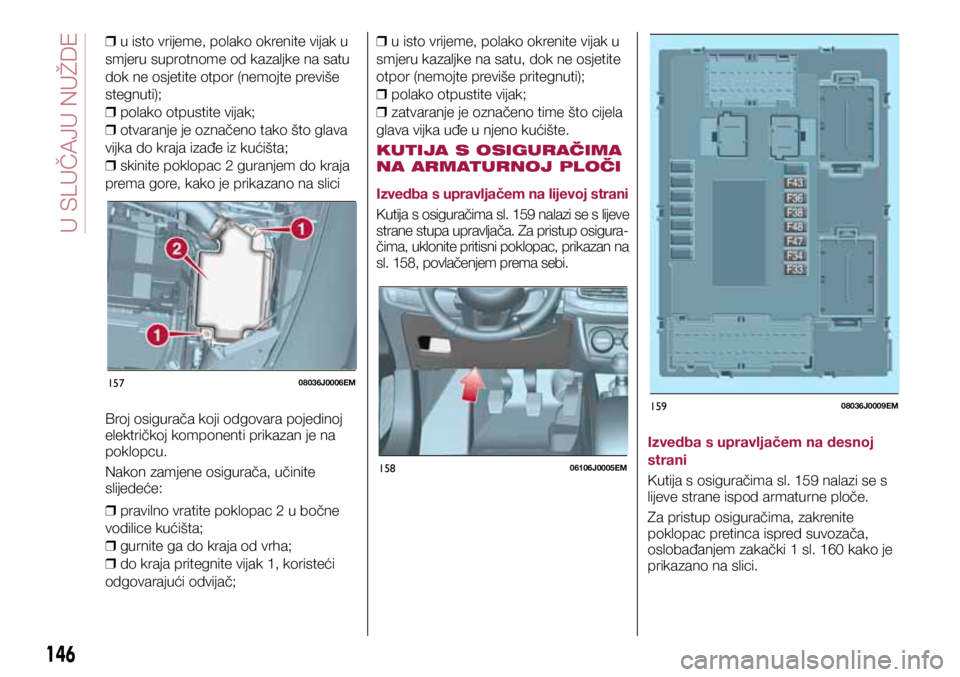

Kutija osigurača se nalazi pored akumu-
latora, sl. 156.
Za pristup osiguračima, učinite slijedeće:

❒ do kraja pritegnite vijak 1, sl. 157,
koristeći dani odvijač;
145

15708036J0006EM
15806106J0005EM
15908036J0009EM

❒ u isto vrijeme, polako okrenite vijak u
smjeru suprotnome od kazaljke na satu
dok ne osjetite otpor (nemojte previše
stegnuti);
❒ polako otpustite vijak;

❒ otvaranje je označeno tako što glava
vijka do kraja izađe iz kućišta;
❒ skinite poklopac 2 guranjem do kraja
prema gore, kako je prikazano na slici
Broj osigurača koji odgovara pojedinoj
električkoj komponenti prikazan je na
poklopcu.
Nakon zamjene osigurača, učinite
slijedeće:

❒ pravilno vratite poklopac 2 u bočne
vodilice kućišta;
❒ gurnite ga do kraja od vrha;

❒ do kraja pritegnite vijak 1, koristeći
odgovarajući odvijač;
❒ u isto vrijeme, polako okrenite vijak u
smjeru kazaljke na satu, dok ne osjetite
otpor (nemojte previše pritegnuti);
❒ polako otpustite vijak;

❒ zatvaranje je označeno time što cijela
glava vijka uđe u njeno kućište.
KUTIJA S OSIGURAČIMA
NA ARMATURNOJ PLOČI
Izvedba s upravljačem na lijevoj strani
Kutija s osiguračima sl. 159 nalazi se s lijeve
strane stupa upravljača. Za pristup osigura-
čima, uklonite pritisni poklopac, prikazan na
sl. 158, povlačenjem prema sebi.
Izvedba s upravljačem na desnoj
strani
Kutija s osiguračima sl. 159 nalazi se s
lijeve strane ispod armaturne ploče.
Za pristup osiguračima, zakrenite
poklopac pretinca ispred suvozača,
oslobađanjem zakački 1 sl. 160 kako je
prikazano na slici.
146
U SLUČAJU NUŽDE

160P2000138
161P2000083-000-000
162P1030208-000-000
163P2000136
16408036J0011EM

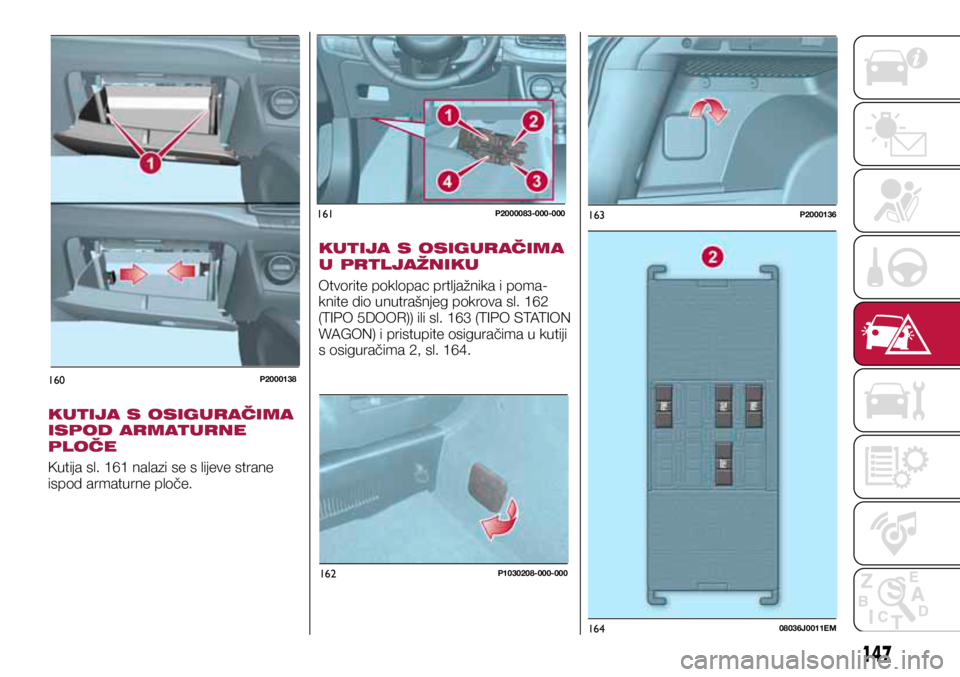

KUTIJA S OSIGURAČIMA
ISPOD ARMATURNE
PLOČE
Kutija sl. 161 nalazi se s lijeve strane
ispod armaturne ploče.KUTIJA S OSIGURAČIMA
U PRTLJAŽNIKU
Otvorite poklopac prtljažnika i poma-
knite dio unutrašnjeg pokrova sl. 162
(TIPO 5DOOR)) ili sl. 163 (TIPO STATION
WAGON) i pristupite osiguračima u kutiji
s osiguračima 2, sl. 164.
147

KUTIJA S OSIGURAČIMA U PROSTORU MOTORA
Sl. 156
UREĐAJIOSIGURAČAMPERA
Truba s dva tona F10 15
Grijana osvrtna zrcala F887,5
Grijano stražnje staklo F2030
Aktivne zaklopke prednje maske F845
KUTIJA OSIGURAČA NA ARMATURNOJ PLOČI
Sl. 159
UREĐAJI OSIGURAČIAMPERA
Prednji električki prozori (strana suvozača) F4725
Prednji električki prozori (strana vozača) F4825
Napajanje Uconnect™ sustava, klima uređaja, EOBD sustav,
USB/AUX priključak, kontrole na upravljaču F36
15
Dead Lock uređaj (otključavanje vrata vozača – ako je ugrađeno)
/ otključavanje vrata / središnje zaključavanje / električko
otključavanje poklopca prtljažnika F38
20
Pumpa perača vjetrobrana F4320
Stražnji lijevi električki prozor F3325
Stražnji desni električki prozor F3425
148
< WP<6EN< R<

KUTIJA OSIGURAČA NA ARMATURNOJ PLOČI
Sl. 161
UREĐAJIOSIGURAČIAMPERA
Otključavanje prednjih vrata (strana vozača) 17,5
Otključavanje prednjih vrata (strana suvozača) 27,5
Otključavanje stražnjih vrata (lijeva) 3 7,5
Otključavanje stražnjih vrata (desna) 4 7,5
KUTIJE S OSIGURAČIMA U PRTLJAŽNIKU
Sl. 164
UREĐAJI OSIGURAČAMPERA
Stražnja 12V utičnica F9715
Grijač sjedala vozača F9910
Grijač sjedala suvozača F9210
Električko namještanje lumbalnog dijela prednjeg sjedala F9010
149

UPOZORENJE
143) Ako osigurač ponovo pregori kontaktirajte Fiatov servis.
144) Nikada nemojte zamijeniti osigurač s osiguračem veće vrijednosti struje; OPASNOST OD POŽARA.
145) Ako pregori osigurač koji NIJE opisan na ovoj stranici, kontaktirajte Fiatov servis.
146) Prije zamjene osigurača, provjerite je li kontaktna brava prebačena u položaj STOP, je li mehanički ključ izvađen i jesu li svi drugi uređaji
ugašeni i/ili deaktivirani.
VAŽNO
62) Nikada nemojte zamijeniti osigurač s metalnim žicama ili nečim sličnim.
63) Ako je potrebno oprati prostor motora, pazite da direktno ne usmjerite mlaz vode na kutiju osigurača i priključaka kao i motore brisača
vjetrobrana.
