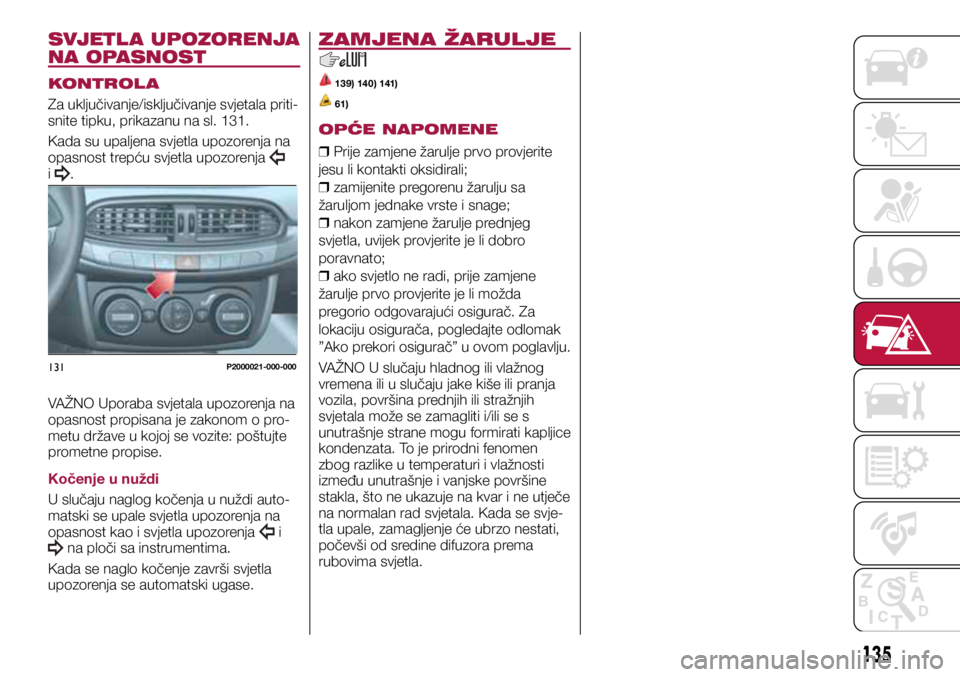

SVJETL A UPOZORENJA
NA OPASNOST
KONTROL A
Za uključivanje/isključivanje svjetala priti-
snite tipku, prikazanu na sl. 131.
Kada su upaljena svjetla upozorenja na
opasnost trepću svjetla upozorenja

i .
VAŽNO Uporaba svjetala upozorenja na
opasnost propisana je zakonom o pro-
metu države u kojoj se vozite: poštujte
prometne propise.
Kočenje u nuždi
U slučaju naglog kočenja u nuždi auto-
matski se upale svjetla upozorenja na
opasnost kao i svjetla upozorenja
i na ploči sa instrumentima.
Kada se naglo kočenje završi svjetla
upozorenja se automatski ugase.
ZAMJENA ŽARULJE
139) 140) 141)
61)
OPĆE NAPOMENE

❒ Prije zamjene žarulje prvo provjerite
jesu li kontakti oksidirali;
❒ zamijenite pregorenu žarulju sa
žaruljom jednake vrste i snage;
❒ nakon zamjene žarulje prednjeg
svjetla, uvijek provjerite je li dobro
poravnato;
❒ ako svjetlo ne radi, prije zamjene
žarulje prvo provjerite je li možda
pregorio odgovarajući osigurač. Za
lokaciju osigurača, pogledajte odlomak
”Ako prekori osigurač” u ovom poglavlju.
VAŽNO U slučaju hladnog ili vlažnog
vremena ili u slučaju jake kiše ili pranja
vozila, površina prednjih ili stražnjih
svjetala može se zamagliti i/ili se s
unutrašnje strane mogu formirati kapljice
kondenzata. To je prirodni fenomen
zbog razlike u temperaturi i vlažnosti
između unutrašnje i vanjske površine
stakla, što ne ukazuje na kvar i ne utječe
na normalan rad svjetala. Kada se svje-
tla upale, zamagljenje će ubrzo nestati,
počevši od sredine difuzora prema
rubovima svjetla.
135

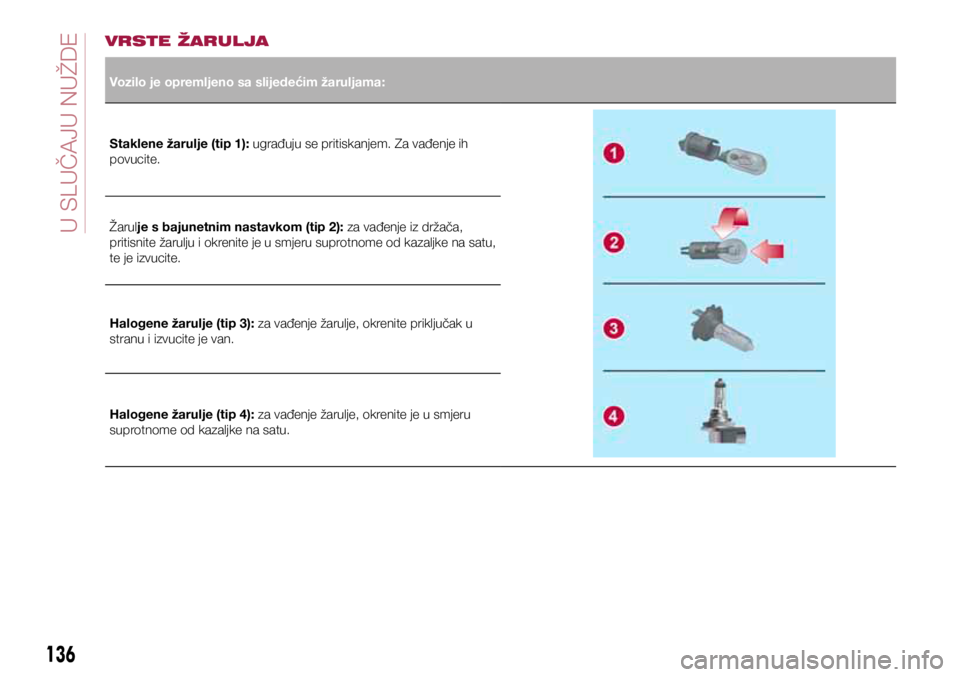

VRSTE ŽARULJA
Vozilo je opremljeno sa slijedećim žaruljama:
Staklene žarulje (tip 1): ugrađuju se pritiskanjem. Za vađenje ih
povucite.
Žarulje s bajunetnim nastavkom (tip 2): za vađenje iz držača,
pritisnite žarulju i okrenite je u smjeru suprotnome od kazaljke na satu,
te je izvucite.
Halogene žarulje (tip 3): za vađenje žarulje, okrenite priključak u
stranu i izvucite je van.
Halogene žarulje (tip 4): za vađenje žarulje, okrenite je u smjeru
suprotnome od kazaljke na satu.
136
< WP<6EN< R<

137
ŽaruljeVrstaSnagaReferentna slika
Dnevna pozicijska svjetla (DRL) (izvedbe s polieliptičnim prednjim
svjetlima) LED
--
Prednja bočna svjetla/dnevna pozicijska svjetla (DRL) (izvedbe s
bi-paraboličnim prednjim svjetlima) H15
15W 4
Duga svjetla (izvedbe s polieliptičnim prednjim svjetlima) H755W 3
Duga svjetla (izvedbe s bi-paraboličnim prednjim svjetlima) H1555W 4
Kratka svjetla H755W 3
Prednji pokazivači smjera PY21W 21 W 2
Bočni pokazivači smjera WY5W5W1
Svjetlo registarske pločice W5W 5 W 1
Stražnje bočno/svjetlo kočnica P21W21W 2
Stražnji pokazivači smjera PY21W21W 2
Svjetlo za vožnju u nazad W16W16W 1
Treće stop svjetlo LED--
Svjetla za maglu H1155W 4
Stražnje svjetlo za maglu W16W16W 1
Prednje stropno svjetlo C5W5W 1
Prednje stropno svjetlo (sjenilo) C5W 5 W 1
Stražnje stropno svjetlo C5W6W 1
Stropno svjetlo prtljažnika W5W 5 W 1
Svjetlo pretinca ispred suvozača W5W 5W 1

132P1030127-000-000
133P1030234-000-000
134P1030234-000-001

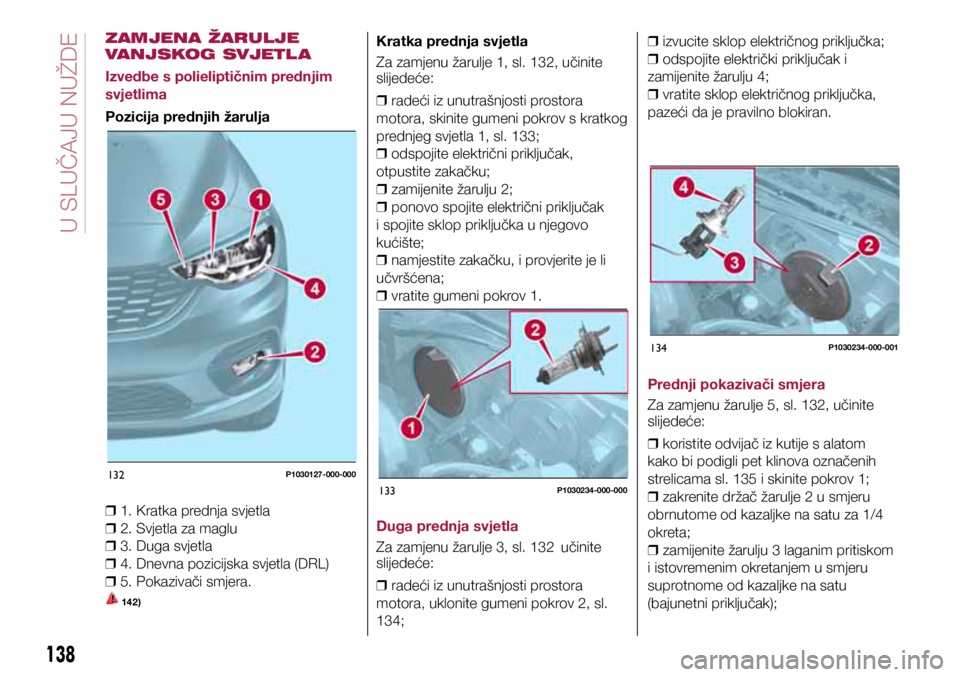

ZAMJENA ŽARULJE
VANJSKOG SVJETL A
Izvedbe s polieliptičnim prednjim
svjetlima
Pozicija prednjih žarulja
❒ 1. Kratka prednja svjetla

❒ 2. Svjetla za maglu

❒ 3. Duga svjetla

❒ 4. Dnevna pozicijska svjetla (DRL)

❒ 5. Pokazivači smjera.
142 )
Kratka prednja svjetla
Za zamjenu žarulje 1, sl. 132, učinite
slijedeće:

❒ radeći iz unutrašnjosti prostora
motora, skinite gumeni pokrov s kratkog
prednjeg svjetla 1, sl. 133;
❒ odspojite električni priključak,
otpustite zakačku;
❒ zamijenite žarulju 2;

❒ ponovo spojite električni priključak
i spojite sklop priključka u njegovo
kućište;
❒ namjestite zakačku, i provjerite je li
učvršćena;
❒ vratite gumeni pokrov 1.
Duga prednja svjetla
Za zamjenu žarulje 3, sl. 132 učinite
slijedeće:
❒ radeći iz unutrašnjosti prostora
motora, uklonite gumeni pokrov 2, sl.
134;
❒ izvucite sklop električnog priključka;

❒ odspojite električki priključak i
zamijenite žarulju 4;
❒ vratite sklop električnog priključka,
pazeći da je pravilno blokiran.

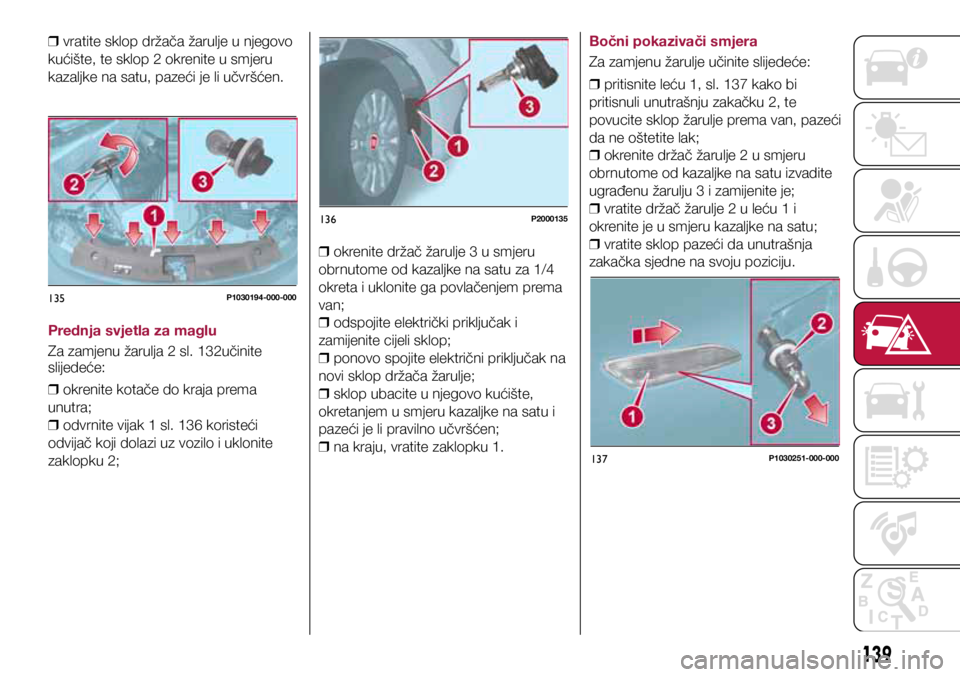

Prednji pokazivači smjera
Za zamjenu žarulje 5, sl. 132, učinite
slijedeće:

❒ koristite odvijač iz kutije s alatom
kako bi podigli pet klinova označenih
strelicama sl. 135 i skinite pokrov 1;
❒ zakrenite držač žarulje 2 u smjeru
obrnutome od kazaljke na satu za 1/4
okreta;
❒ zamijenite žarulju 3 laganim pritiskom
i istovremenim okretanjem u smjeru
suprotnome od kazaljke na satu
(bajunetni priključak);
138
< WP<6EN< R<

135P1030194-000-000
136P2000135
137P1030251-000-000

❒ vratite sklop držača žarulje u njegovo
kućište, te sklop 2 okrenite u smjeru
kazaljke na satu, pazeći je li učvršćen.
Prednja svjetla za maglu
Za zamjenu žarulja 2 sl. 132učinite
slijedeće:

❒ okrenite kotače do kraja prema
unutra;
❒ odvrnite vijak 1 sl. 136 koristeći
odvijač koji dolazi uz vozilo i uklonite
zaklopku 2;
❒ okrenite držač žarulje 3 u smjeru
obrnutome od kazaljke na satu za 1/4
okreta i uklonite ga povlačenjem prema
van;
❒ odspojite električki priključak i
zamijenite cijeli sklop;
❒ ponovo spojite električni priključak na
novi sklop držača žarulje;
❒ sklop ubacite u njegovo kućište,
okretanjem u smjeru kazaljke na satu i
pazeći je li pravilno učvršćen;
❒ na kraju, vratite zaklopku 1. Bočni pokazivači smjera
Za zamjenu žarulje učinite slijedeće:

❒ pritisnite leću 1, sl. 137 kako bi
pritisnuli unutrašnju zakačku 2, te
povucite sklop žarulje prema van, pazeći
da ne oštetite lak;
❒ okrenite držač žarulje 2 u smjeru
obrnutome od kazaljke na satu izvadite
ugrađenu žarulju 3 i zamijenite je;
❒ vratite držač žarulje 2 u leću 1 i
okrenite je u smjeru kazaljke na satu;
❒ vratite sklop pazeći da unutrašnja
zakačka sjedne na svoju poziciju.
139

13808026J0002EM
13908026J0025EM
14008026J0004EM
140

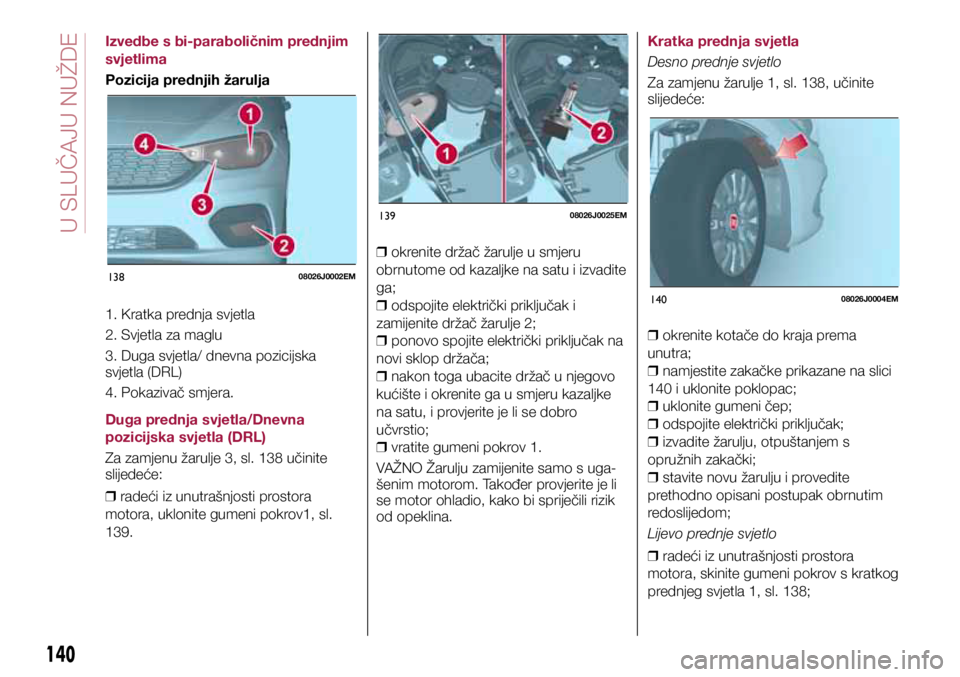

Izvedbe s bi-paraboličnim prednjim
svjetlima
Pozicija prednjih žarulja
1. Kratka prednja svjetla
2. Svjetla za maglu
3. Duga svjetla/ dnevna pozicijska
svjetla (DRL)
4. Pokazivač smjera.
Duga prednja svjetla/Dnevna
pozicijska svjetla (DRL)
Za zamjenu žarulje 3, sl. 138 učinite
slijedeće:
❒ radeći iz unutrašnjosti prostora
motora, uklonite gumeni pokrov1, sl.
139.
❒ okrenite držač žarulje u smjeru
obrnutome od kazaljke na satu i izvadite
ga;
❒ odspojite električki priključak i
zamijenite držač žarulje 2;
❒ ponovo spojite električki priključak na
novi sklop držača;
❒ nakon toga ubacite držač u njegovo
kućište i okrenite ga u smjeru kazaljke
na satu, i provjerite je li se dobro
učvrstio;
❒ vratite gumeni pokrov 1.
VAŽNO Žarulju zamijenite samo s uga-
šenim motorom. Također provjerite je li
se motor ohladio, kako bi spriječili rizik
od opeklina. Kratka prednja svjetla
Desno prednje svjetlo
Za zamjenu žarulje 1, sl. 138, učinite
slijedeće:

❒ okrenite kotače do kraja prema
unutra;
❒ namjestite zakačke prikazane na slici
140 i uklonite poklopac;
❒ uklonite gumeni čep;

❒ odspojite električki priključak;

❒ izvadite žarulju, otpuštanjem s
opružnih zakački;
❒ stavite novu žarulju i provedite
prethodno opisani postupak obrnutim
redoslijedom;
Lijevo prednje svjetlo

❒ radeći iz unutrašnjosti prostora
motora, skinite gumeni pokrov s kratkog
prednjeg svjetla 1, sl. 138;
140
U SLU6AJU NUŽDE

14108026J0011EM14208026J0016EM
14308026J0005EM

❒ izvadite žarulju, otpuštanjem s
opružnih zakački;
❒ odspojite električki priključak i
zamijenite žarulju 1, sl. 138;
❒ ponovo spojite električki priključak na
novu žarulju;
❒ vratite držač žarulje u njegovo
sjedište;
❒ vratite gumeni pokrov.
VAŽNO Žarulju zamijenite samo s uga-
šenim motorom. Također provjerite je li
se motor ohladio, kako bi spriječili rizik
od opeklina.

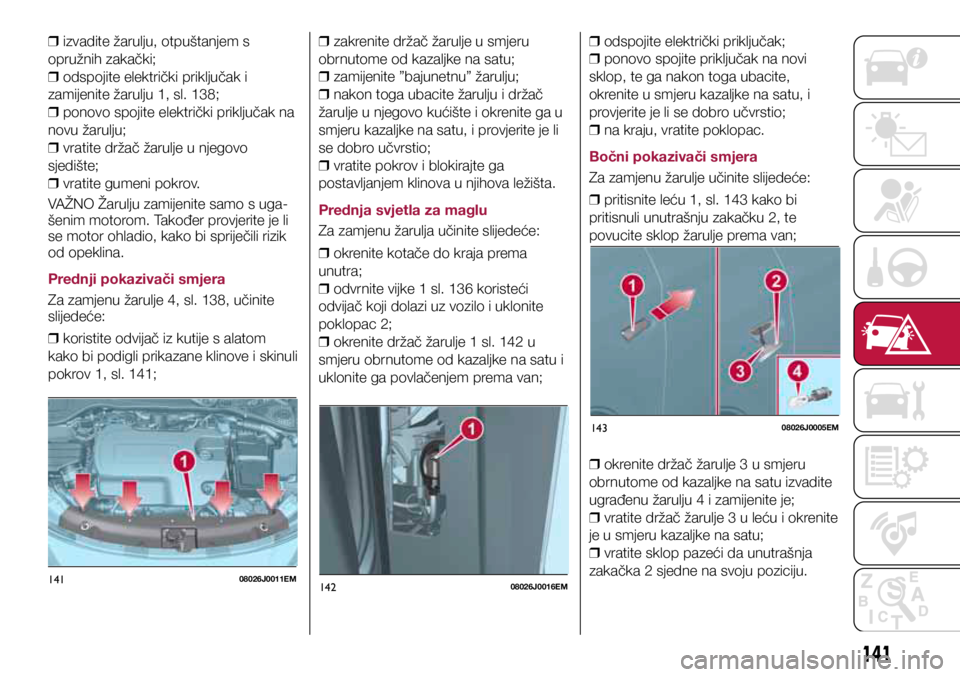

Prednji pokazivači smjera
Za zamjenu žarulje 4, sl. 138, učinite
slijedeće:

❒ koristite odvijač iz kutije s alatom
kako bi podigli prikazane klinove i skinuli
pokrov 1, sl. 141;
❒ zakrenite držač žarulje u smjeru
obrnutome od kazaljke na satu;
❒ zamijenite ”bajunetnu” žarulju;

❒ nakon toga ubacite žarulju i držač
žarulje u njegovo kućište i okrenite ga u
smjeru kazaljke na satu, i provjerite je li
se dobro učvrstio;
❒ vratite pokrov i blokirajte ga
postavljanjem klinova u njihova ležišta.
Prednja svjetla za maglu
Za zamjenu žarulja učinite slijedeće:

❒ okrenite kotače do kraja prema
unutra;
❒ odvrnite vijke 1 sl. 136 koristeći
odvijač koji dolazi uz vozilo i uklonite
poklopac 2;
❒ okrenite držač žarulje 1 sl. 142 u
smjeru obrnutome od kazaljke na satu i
uklonite ga povlačenjem prema van;
❒ odspojite električki priključak;

❒ ponovo spojite priključak na novi
sklop, te ga nakon toga ubacite,
okrenite u smjeru kazaljke na satu, i
provjerite je li se dobro učvrstio;
❒ na kraju, vratite poklopac.
Bočni pokazivači smjera
Za zamjenu žarulje učinite slijedeće:
❒ pritisnite leću 1, sl. 143 kako bi
pritisnuli unutrašnju zakačku 2, te
povucite sklop žarulje prema van;

❒ okrenite držač žarulje 3 u smjeru
obrnutome od kazaljke na satu izvadite
ugrađenu žarulju 4 i zamijenite je;
❒ vratite držač žarulje 3 u leću i okrenite
je u smjeru kazaljke na satu;
❒ vratite sklop pazeći da unutrašnja
zakačka 2 sjedne na svoju poziciju.
141

144P1030154-000-000
145P1030161-000-000
146P1030165-000-000
147P1030169-000-000
144P1030154-000-000
145P1030161-000-000
146P1030165-000-000
147P1030169-000-000

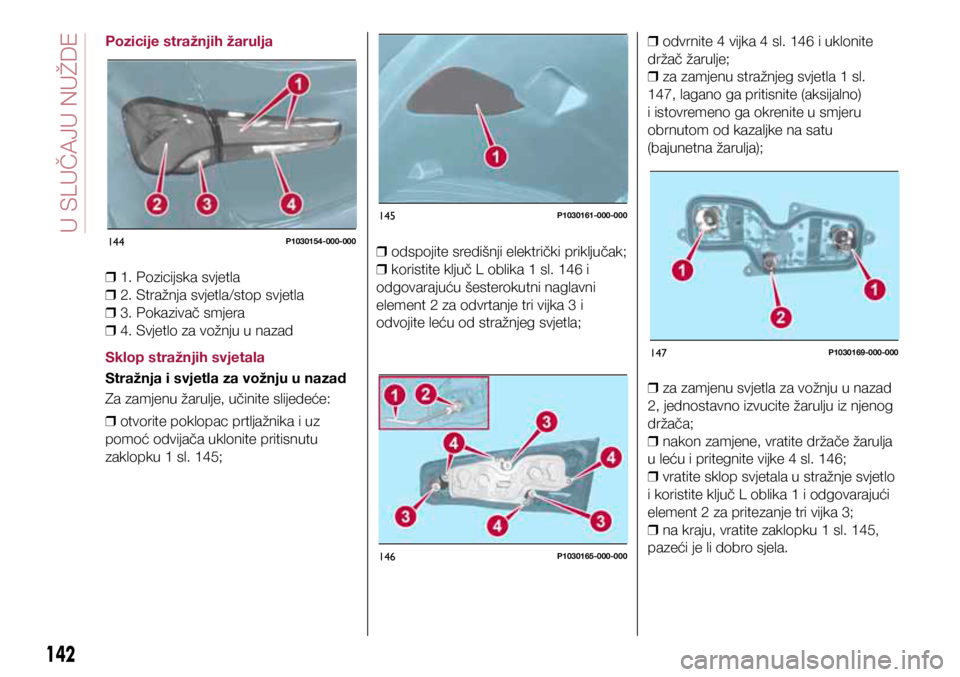

Pozicije stražnjih žarulja
❒ 1. Pozicijska svjetla

❒ 2. Stražnja svjetla/stop svjetla

❒ 3. Pokazivač smjera

❒ 4. Svjetlo za vožnju u nazad
Sklop stražnjih svjetala
Stražnja i svjetla za vožnju u nazad
Za zamjenu žarulje, učinite slijedeće:
❒ otvorite poklopac prtljažnika i uz
pomoć odvijača uklonite pritisnutu
zaklopku 1 sl. 145;
❒ odspojite središnji električki priključak;

❒ koristite ključ L oblika 1 sl. 146 i
odgovarajuću šesterokutni naglavni
element 2 za odvrtanje tri vijka 3 i
odvojite leću od stražnjeg svjetla;
❒ odvrnite 4 vijka 4 sl. 146 i uklonite
držač žarulje;
❒ za zamjenu stražnjeg svjetla 1 sl.
147, lagano ga pritisnite (aksijalno)
i istovremeno ga okrenite u smjeru
obrnutom od kazaljke na satu
(bajunetna žarulja);

❒ za zamjenu svjetla za vožnju u nazad
2, jednostavno izvucite žarulju iz njenog
držača;
❒ nakon zamjene, vratite držače žarulja
u leću i pritegnite vijke 4 sl. 146;
❒ vratite sklop svjetala u stražnje svjetlo
i koristite ključ L oblika 1 i odgovarajući
element 2 za pritezanje tri vijka 3;
❒ na kraju, vratite zaklopku 1 sl. 145,
pazeći je li dobro sjela.
