2021 CITROEN JUMPER SPACETOURER Upute Za Rukovanje (in Croatian)

63
Ergonomija i komfor

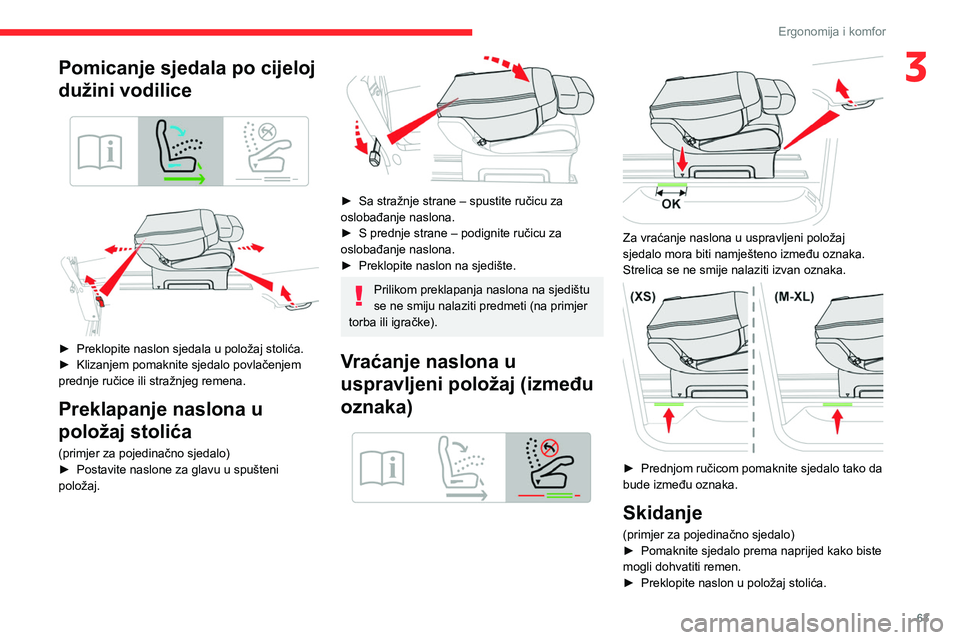

3Pomicanje sjedala po cijeloj
dužini vodilice




► Preklopite naslon sjedala u položaj stolića.
► Klizanjem pomaknite sjedalo povlačenjem
prednje ručice ili stražnjeg remena.
Preklapanje naslona u
položaj stolića
(primjer za pojedinačno sjedalo)
► Postavite naslone za glavu u spušteni
položaj.


► Sa stražnje strane – spustite ručicu za
oslobađanje naslona.
►

S prednje strane – podignite ručicu za
oslobađanje naslona.
►


Preklopite naslon na sjedište.
Prilikom preklapanja naslona na sjedištu
se ne smiju nalaziti predmeti (na primjer
torba ili igračke).
Vraćanje naslona u
uspravljeni položaj (između
oznaka)




Za vraćanje naslona u uspravljeni položaj
sjedalo mora biti namješteno između oznaka.
Strelica se ne smije nalaziti izvan oznaka.


► Prednjom ručicom pomaknite sjedalo tako da
bude između oznaka.
Skidanje
(primjer za pojedinačno sjedalo)
► Pomaknite sjedalo prema naprijed kako biste
mogli dohvatiti remen.
►

Preklopite naslon u položaj stolića.

64
Ergonomija i komfor
pomaknuto previše prema natrag kako bi se
izbjegao kontakt između ta dva sjedala.
To bi moglo uzrokovati značajno trošenje
dijelova koji se dodiruju.
Više podataka o sigurnosnim
pojasevima možete pronaći u
odgovarajućem odjeljku.
Naslon(i) za ruke
Naslon za ruke ima više položaja.

► Do kraja podignite naslon za ruke.
► Do kraja ga spustite.
► Podignite naslon za ruke u željeni položaj.
Podešavanje nagiba
naslona
Naslon se može postaviti u više položaja.


► Sa stražnje strane do kraja povucite remen
za oslobađanje pričvrsnih mjesta i preklopite
sjedalo prema naprijed u okomit položaj.
►

Izvadite sjedalo iz 2. reda kroz bočna vrata ili
iz 3. reda kroz stražnji dio.
Postavljanje

Prije postavljanja sjedala ili klupe u
vozilo, do kraja povucite remen radi
provjere je li mehanizam za zaključavanje
uvučen.


Ne koristite remen za podizanje sjedala
ili klupe.
(primjer za pojedinačno sjedalo)
►

Provjerite da nema nikakvih predmeta na
šinama.


► Postavite prednji dio vodilica na šine.
► Naginjanjem sjedala prema natrag poravnajte
stražnji dio vodilica u šinama.
►

Gurnite sjedalo prema naprijed ili prema
natrag dok se ne uglavi.
►


Podignite naslon.
Provjerite je li sjedalo ispravno uglavljeno
u pričvrsna mjesta na podnici nakon
postavljanja u sjedeći položaj.
Pojedinačna stražnja
sjedala na vodilicama
Shine, Business Lounge
Različita oprema i postavke opisane u nastavku
razlikuju se ovisno o izvedbi i konfiguraciji vašeg
vozila.


Pojedinačno sjedalo ima sigurnosni pojas s tri
hvatišta i s kalemom.
Može se postaviti tako da bude okrenuto prema
naprijed ili prema natrag.
Ako se u 2. redu nalazi pojedinačno sjedalo okrenuto prema natrag, sjedalo u
1. redu (vozačevo ili suvozačevo) ne smije biti

65
Ergonomija i komfor
3pomaknuto previše prema natrag kako bi se
izbjegao kontakt između ta dva sjedala.
To bi moglo uzrokovati značajno trošenje
dijelova koji se dodiruju.
Više podataka o sigurnosnim
pojasevima možete pronaći u
odgovarajućem odjeljku.
Naslon(i) za ruke
Naslon za ruke ima više položaja.

► Do kraja podignite naslon za ruke.
► Do kraja ga spustite.
►

Podignite naslon za ruke u željeni položaj.
Podešavanje nagiba
naslona
Naslon se može postaviti u više položaja.

► Za naginjanje prema natrag povucite ručicu
prema gore (sa stražnje strane spustite ručicu).
►

Otpustite ručicu kad dođe u željeni položaj.
Pomicanje prema naprijed ili
natrag


Za primicanje i odmicanje sjedala postoje dvije
mogućnosti:
► Sa stražnje strane – povucite remen bez
prelaska točke otpora i gurnite sjedalo prema
naprijed ili ga povucite prema natrag.
►

S prednje strane – podignite ručicu i
pomaknite sjedalo prema naprijed ili prema
natrag.
Preklapanje naslona u
položaj stolića


Pazite da ništa (npr. torba, kofer, igračka,
klizni stolić na uvlačenje) ne ometa
mehanizam za preklapanje naslona.
►

Postavite naslone za glavu u donji položaj.

► Sa stražnje strane – spustite ručicu za
oslobađanje naslona.
►

S prednje strane – podignite ručicu za
oslobađanje naslona.

66
Ergonomija i komfor
Provjerite je li sjedalo ispravno uglavljeno
u pričvrsna mjesta na podnici nakon
postavljanja u sjedeći položaj.
Produžena kabina s
fiksnom klupom


Produžena kabina sadrži nepomičnu klupu,
sigurnosne pojaseve, pretince za odlaganje
manjih predmeta (ovisno o opremi) i bočne
prozore. Odvojena je od prostora za teret
čvrstom pregradom koja osigurava udobnost i
sigurnost.
Stražnja klupa
Ergonomska klupa ima tri sjedala.
Dva bočna sjedala opremljena su priključcima
ISOFIX.
Više podataka o priključcima ISOFIX
možete pronaći u odgovarajućem
odjeljku.
► Preklopite naslon na sjedište.
Skidanje
► Pomaknite sjedalo prema naprijed kako biste
mogli dohvatiti remen.
►

Preklopite naslon u položaj stolića.

► Sa stražnje strane povucite remen preko
točke otpora radi oslobađanja pričvrsnih mjesta
i preklopite sjedalo prema naprijed u okomit
položaj.
►

Izvadite sjedalo iz 2. reda kroz bočna vrata ili
iz 3. reda kroz stražnji dio.
Promjena položaja sjedala

Kada se sjedalo ukloni možete ga okrenuti za
180°.
Postavljanje

Prije postavljanja sjedala u vozilo do
kraja povucite remen radi provjere je li
mehanizam za zaključavanje uvučen.


Ne koristite remen za podizanje sjedala.
►

Provjerite da nema nikakvih predmeta na
šinama.


► Prednji dio postavite na šine.
► Naginjanjem sjedala prema natrag poravnajte
stražnji dio vodilica u šinama.
►

Gurnite sjedalo prema naprijed ili prema
natrag dok se ne uglavi.
►


Podignite naslon.

67
Ergonomija i komfor

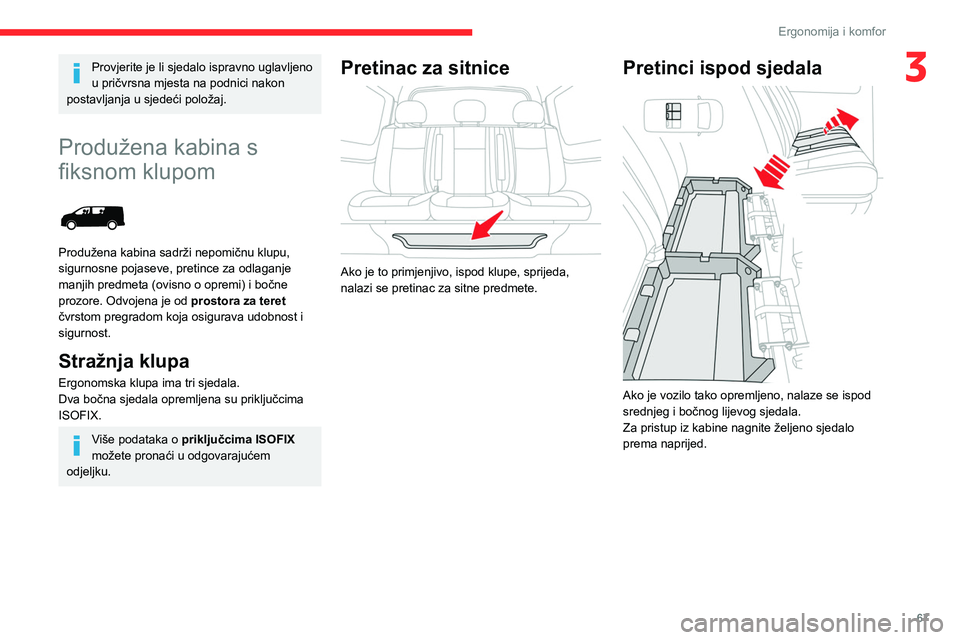

3Provjerite je li sjedalo ispravno uglavljeno
u pričvrsna mjesta na podnici nakon
postavljanja u sjedeći položaj.
Produžena kabina s
fiksnom klupom


Produžena kabina sadrži nepomičnu klupu,
sigurnosne pojaseve, pretince za odlaganje
manjih predmeta (ovisno o opremi) i bočne
prozore. Odvojena je od prostora za teret
čvrstom pregradom koja osigurava udobnost i
sigurnost.
Stražnja klupa
Ergonomska klupa ima tri sjedala.
Dva bočna sjedala opremljena su priključcima
ISOFIX.
Više podataka o priključcima ISOFIX
možete pronaći u odgovarajućem
odjeljku.
Pretinac za sitnice

Ako je to primjenjivo, ispod klupe, sprijeda,
nalazi se pretinac za sitne predmete.
Pretinci ispod sjedala

Ako je vozilo tako opremljeno, nalaze se ispod
srednjeg i bočnog lijevog sjedala.
Za pristup iz kabine nagnite željeno sjedalo
prema naprijed.

68
Ergonomija i komfor

Ovisno o zemlji prodaje, pretinci se mogu
rastaviti i povući prema nazad tako da se veliki
predmeti mogu pohraniti ispod klupe.
Ništa se ne smije pričvrstiti na
konstrukciju kabine.
Nemojte prevoziti više putnika no što je
navedeno u prometnoj dozvoli.
Prostor za teret u stražnjem dijelu služi samo
za prijevoz robe.
Preporučujemo da robu, odnosno teže
predmete stavite u prednji dio prostora
za teret (što bliže kabini) i da ih pričvrstite
remenjem pomoću prstena na podnici.
Pričvrsne točke stražnjih sigurnosnih
pojaseva nisu namijenjene osiguravanju
tereta.
Produljena kabina sa
sklopivom klupom


Produljena kabina ima preklopnu klupu,
sigurnosne pojaseve i bočne prozore. Odvojena
je od prostora za teret
vrlo čvrstom rešetkom.
Uspravni položaj

► Jednom rukom povucite prema gore jedan od
remena A da biste preklopili klupu. ►

S pomoću ručke
B pomičite klupu dok se u
potpunosti ne preklopi.
Položaj klupe

► Da biste klupu vratili na mjesto, povucite
remen C za oslobađanje klupe, zatim otpustite
remen.
►

Nakon toga samo ručkom B

lagano spustite
naslon da biste nagnuli sklop dok se ne uglavi u
položaju klupe.

69
Ergonomija i komfor

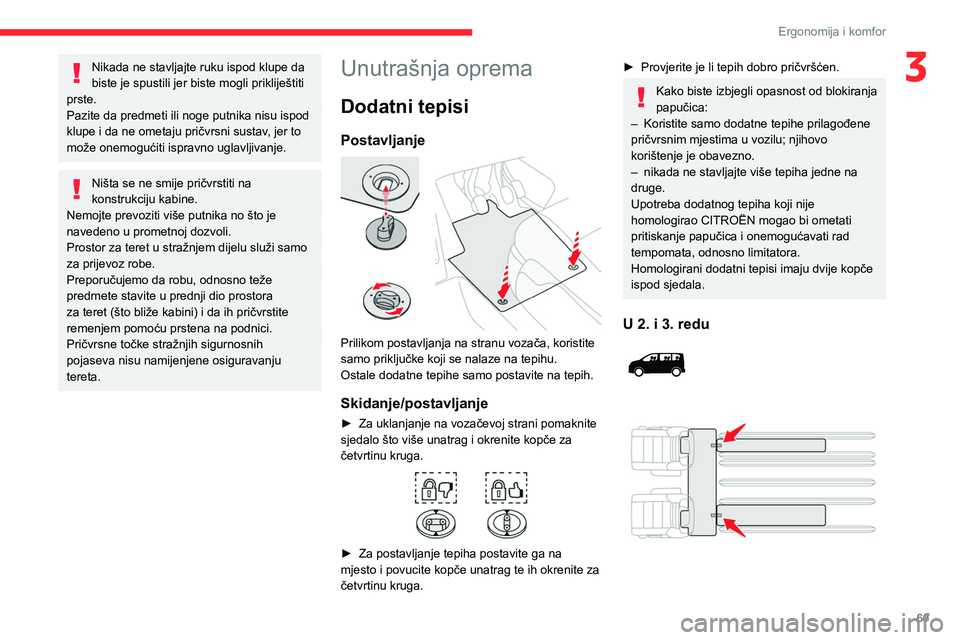

3Nikada ne stavljajte ruku ispod klupe da
biste je spustili jer biste mogli prikliještiti
prste.
Pazite da predmeti ili noge putnika nisu ispod
klupe i da ne ometaju pričvrsni sustav, jer to
može onemogućiti ispravno uglavljivanje.
Ništa se ne smije pričvrstiti na
konstrukciju kabine.
Nemojte prevoziti više putnika no što je
navedeno u prometnoj dozvoli.
Prostor za teret u stražnjem dijelu služi samo
za prijevoz robe.
Preporučujemo da robu, odnosno teže
predmete stavite u prednji dio prostora
za teret (što bliže kabini) i da ih pričvrstite
remenjem pomoću prstena na podnici.
Pričvrsne točke stražnjih sigurnosnih
pojaseva nisu namijenjene osiguravanju
tereta.
Unutrašnja oprema
Dodatni tepisi
Postavljanje

Prilikom postavljanja na stranu vozača, koristite
samo priključke koji se nalaze na tepihu.
Ostale dodatne tepihe samo postavite na tepih.
Skidanje/postavljanje
► Za uklanjanje na vozačevoj strani pomaknite
sjedalo što više unatrag i okrenite kopče za
četvrtinu kruga.


► Za postavljanje tepiha postavite ga na
mjesto i povucite kopče unatrag te ih okrenite za
četvrtinu kruga.
► Provjerite je li tepih dobro pričvršćen.
Kako biste izbjegli opasnost od blokiranja
papučica:
–

Koristite samo dodatne tepihe prilagođene
pričvrsnim mjestima u vozilu; njihovo
korištenje je obavezno.
–


nikada ne stavljajte više tepiha jedne na
druge.
Upotreba dodatnog tepiha koji nije
homologirao CITROËN mogao bi ometati
pritiskanje papučica i onemogućavati rad
tempomata, odnosno limitatora.
Homologirani dodatni tepisi imaju dvije kopče
ispod sjedala.
U 2. i 3. redu

70
Ergonomija i komfor
Ne zaboravite preklopiti radnu površinu
stolića na suvozačevoj strani prije
preklapanja sjedala u položaj „stolića“.
Ne postavljajte tvrde ili teške predmete na
stolić. Oni bi mogli biti opasni u slučaju naglog
kočenja ili sudara.
Više informacija o prednjim sjedalima i
o prilagodbi položaja naslona možete
pronaći u odgovarajućem odjeljku.
Utičnice 12 V
Ovisno o izvedbi.
