2021 CITROEN JUMPER SPACETOURER Upute Za Rukovanje (in Croatian)

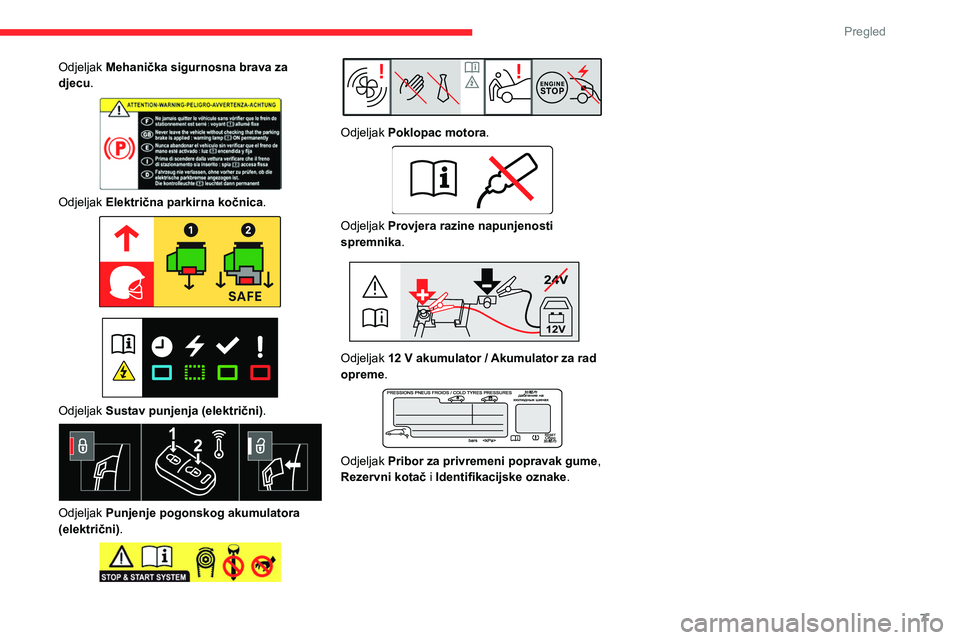

7
Pregled
Odjeljak Mehanička sigurnosna brava za
djecu.


Odjeljak Električna parkirna kočnica.



Odjeljak Sustav punjenja (električni) .

Odjeljak Punjenje pogonskog akumulatora
(električni).




Odjeljak Poklopac motora.

Odjeljak Provjera razine napunjenosti
spremnika.

24V
12V
Odjeljak 12 V akumulator / Akumulator za rad
opreme.


Odjeljak Pribor za privremeni popravak gume,
Rezervni kotač i Identifikacijske oznake.

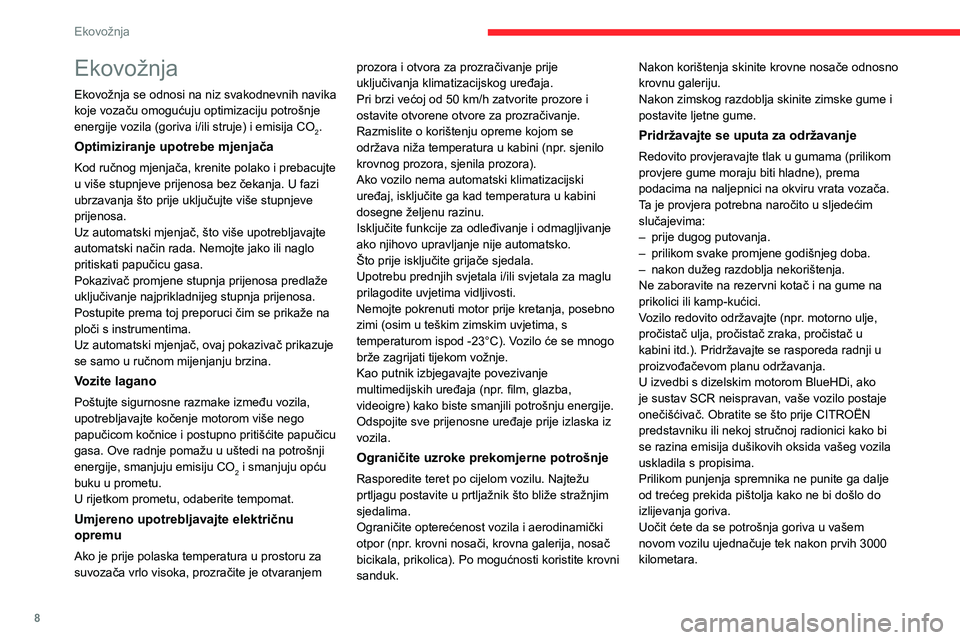

8
Ekovožnja
Ekovožnja
Ekovožnja se odnosi na niz svakodnevnih navika
koje vozaču omogućuju optimizaciju potrošnje
energije vozila (goriva i/ili struje) i emisija CO
2.
Optimiziranje upotrebe mjenjača
Kod ručnog mjenjača, krenite polako i prebacujte
u više stupnjeve prijenosa bez čekanja. U fazi
ubrzavanja što prije uključujte više stupnjeve
prijenosa.
Uz automatski mjenjač, što više upotrebljavajte
automatski način rada. Nemojte jako ili naglo
pritiskati papučicu gasa.
Pokazivač promjene stupnja prijenosa predlaže
uključivanje najprikladnijeg stupnja prijenosa.
Postupite prema toj preporuci čim se prikaže na
ploči s instrumentima.
Uz automatski mjenjač, ovaj pokazivač prikazuje
se samo u ručnom mijenjanju brzina.
Vozite lagano
Poštujte sigurnosne razmake između vozila,
upotrebljavajte kočenje motorom više nego
papučicom kočnice i postupno pritišćite papučicu
gasa. Ove radnje pomažu u uštedi na potrošnji
energije, smanjuju emisiju CO
2 i smanjuju opću
buku u prometu.
U rijetkom prometu, odaberite tempomat.
Umjereno upotrebljavajte električnu
opremu
Ako je prije polaska temperatura u prostoru za
suvozača vrlo visoka, prozračite je otvaranjem prozora i otvora za prozračivanje prije
uključivanja klimatizacijskog uređaja.
Pri brzi većoj od 50
km/h zatvorite prozore i
ostavite otvorene otvore za prozračivanje.
Razmislite o korištenju opreme kojom se
održava niža temperatura u kabini (npr. sjenilo
krovnog prozora, sjenila prozora).
Ako vozilo nema automatski klimatizacijski
uređaj, isključite ga kad temperatura u kabini
dosegne željenu razinu.
Isključite funkcije za odleđivanje i odmagljivanje
ako njihovo upravljanje nije automatsko.
Što prije isključite grijače sjedala.
Upotrebu prednjih svjetala i/ili svjetala za maglu
prilagodite uvjetima vidljivosti.
Nemojte pokrenuti motor prije kretanja, posebno
zimi (osim u teškim zimskim uvjetima, s
temperaturom ispod -23°C). Vozilo će se mnogo
brže zagrijati tijekom vožnje.
Kao putnik izbjegavajte povezivanje
multimedijskih uređaja (npr. film, glazba,
videoigre) kako biste smanjili potrošnju energije.
Odspojite sve prijenosne uređaje prije izlaska iz
vozila.
Ograničite uzroke prekomjerne potrošnje
Rasporedite teret po cijelom vozilu. Najtežu
prtljagu postavite u prtljažnik što bliže stražnjim
sjedalima.
Ograničite opterećenost vozila i aerodinamički
otpor (npr. krovni nosači, krovna galerija, nosač
bicikala, prikolica). Po mogućnosti koristite krovni
sanduk. Nakon korištenja skinite krovne nosače odnosno
krovnu galeriju.
Nakon zimskog razdoblja skinite zimske gume i
postavite ljetne gume.
Pridržavajte se uputa za održavanje
Redovito provjeravajte tlak u gumama (prilikom
provjere gume moraju biti hladne), prema
podacima na naljepnici na okviru vrata vozača.
Ta je provjera potrebna naročito u sljedećim
slučajevima:
–

prije dugog putovanja.
–


prilikom svake promjene godišnjeg doba.
–


nakon dužeg razdoblja nekorištenja.
Ne zaboravite na rezervni kotač i na gume na
prikolici ili kamp-kućici.
V

ozilo redovito održavajte (npr. motorno ulje,
pročistač ulja, pročistač zraka, pročistač u
kabini itd.). Pridržavajte se rasporeda radnji u
proizvođačevom planu održavanja.
U izvedbi s dizelskim motorom BlueHDi, ako
je sustav SCR neispravan, vaše vozilo postaje
onečišćivač. Obratite se što prije CITROËN
predstavniku ili nekoj stručnoj radionici kako bi
se razina emisija dušikovih oksida vašeg vozila
uskladila s propisima.
Prilikom punjenja spremnika ne punite ga dalje
od trećeg prekida pištolja kako ne bi došlo do
izlijevanja goriva.
Uočit ćete da se potrošnja goriva u vašem
novom vozilu ujednačuje tek nakon prvih 3000
kilometara.
Optimizacija dosega vožnje (električna
vozila)
Potrošnja struje vozila ovisi o ruti, brzini vozila i
stilu vožnje.
Pokušajte ostati u zoni " ECO" na pokazivaču
snage, vozite lagano i održavajte ravnomjernu
brzinu.
Anticipirajte potrebu za usporavanjem i kočite
ravnomjerno, u svakom mogućem slučaju
upotrebljavajte kočenje motorom s funkcijom
obnavljanja energije kočenjem kojom se
pokazivač snage premješta u područje
"CHARGE".

9
Ekovožnja

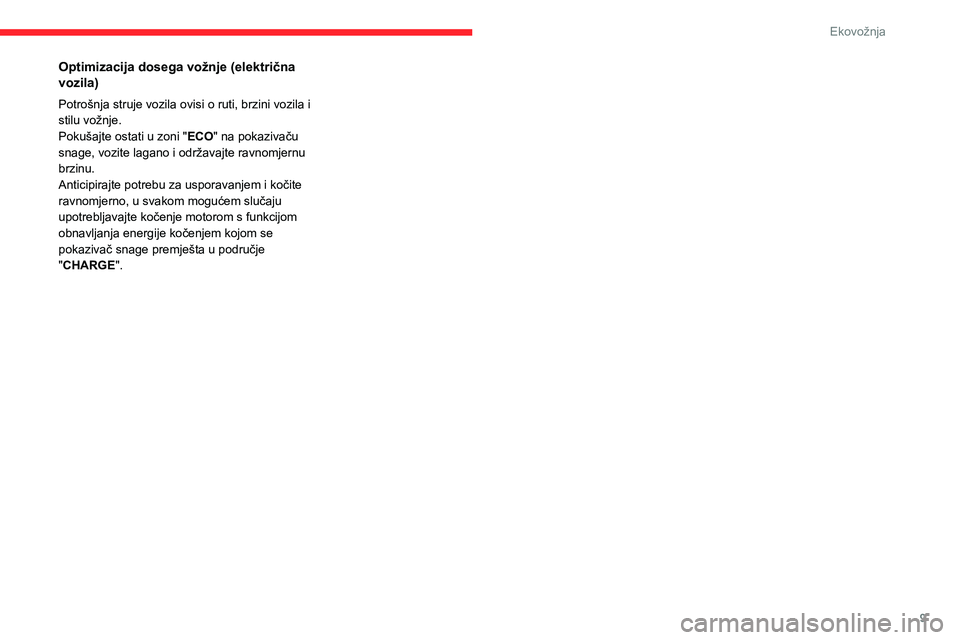

Optimizacija dosega vožnje (električna
vozila)
Potrošnja struje vozila ovisi o ruti, brzini vozila i
stilu vožnje.
Pokušajte ostati u zoni "ECO" na pokazivaču
snage, vozite lagano i održavajte ravnomjernu
brzinu.
Anticipirajte potrebu za usporavanjem i kočite
ravnomjerno, u svakom mogućem slučaju
upotrebljavajte kočenje motorom s funkcijom
obnavljanja energije kočenjem kojom se
pokazivač snage premješta u područje
"CHARGE".

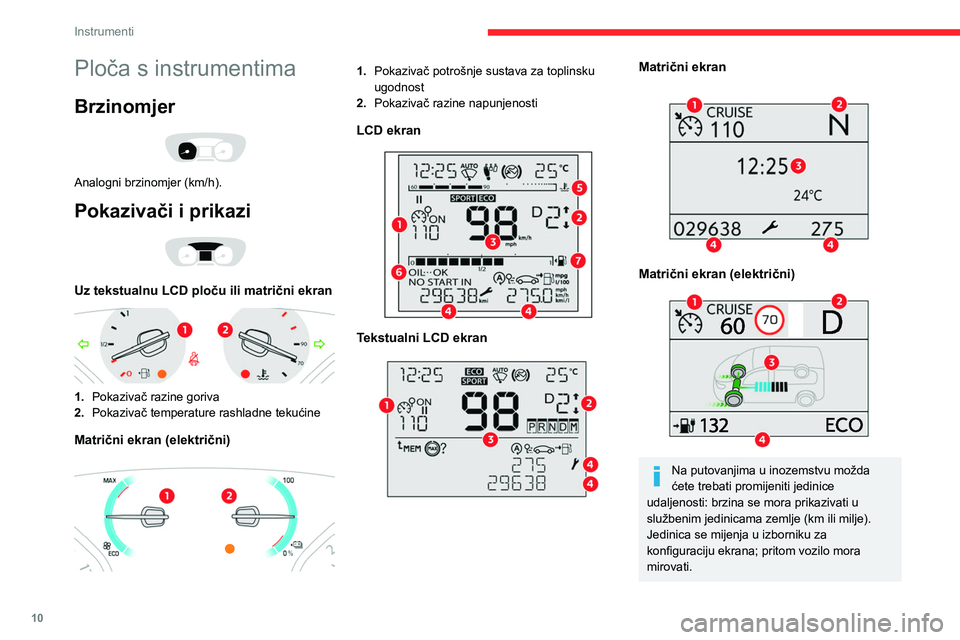

10
Instrumenti
Ploča s instrumentima
Brzinomjer

Analogni brzinomjer (km/h).
Pokazivači i prikazi

Uz tekstualnu LCD ploču ili matrični ekran

1.Pokazivač razine goriva
2. Pokazivač temperature rashladne tekućine
Matrični ekran (električni)

1.Pokazivač potrošnje sustava za toplinsku
ugodnost
2. Pokazivač razine napunjenosti
LCD ekran

Tekstualni LCD ekran

Matrični ekran

Matrični ekran (električni)

Na putovanjima u inozemstvu možda
ćete trebati promijeniti jedinice
udaljenosti: brzina se mora prikazivati u
službenim jedinicama zemlje (km ili milje).
Jedinica se mijenja u izborniku za
konfiguraciju ekrana; pritom vozilo mora
mirovati.
1. Postavke tempomata ili limitatora brzine
Prikaz znakova ograničenja brzine
2. Pokazivač promjene stupnja prijenosa (dizel)
Prijenos s automatskim mjenjačem (dizel) ili s
položajem za birač pogona (električno)
3. Digitalni brzinomjer (km/h) s LCD-om i LCD
tekstualnom pločom s instrumentima (dizel)
Područje prikaza na ploči s instrumentima
s matričnim ekranom: poruke upozorenja
ili statusa funkcija, putno računalo,
digitalni brzinomjer (km/h), protok energije
/ napunjenost baterije vozila itd.
4. Servisni brojač, zatim ukupni putomjer (km)
Dnevni putomjer (milje ili km) (dizel)
Preostala autonomija / odabrani način vožnje
(električno)
Područje prikaza na LCD tekstualnoj ploči
s instrumentima: poruke sa statusom
upozorenja ili funkcije, putno računalo itd.
5. Pokazivač temperature rashladne tekućine
6. Pokazivač razine motornog ulja
7. Pokazivač razine goriva
Tipke

LCD ekran

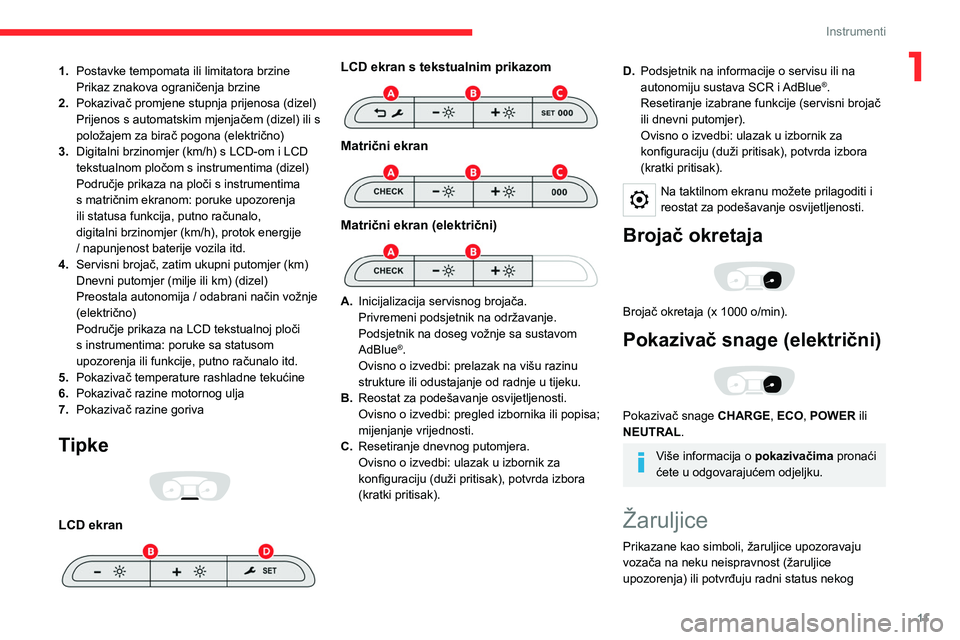

11
Instrumenti
11.Postavke tempomata ili limitatora brzine
Prikaz znakova ograničenja brzine
2. Pokazivač promjene stupnja prijenosa (dizel)
Prijenos s automatskim mjenjačem (dizel) ili s
položajem za birač pogona (električno)
3. Digitalni brzinomjer (km/h) s LCD-om i LCD
tekstualnom pločom s instrumentima (dizel)
Područje prikaza na ploči s instrumentima
s matričnim ekranom: poruke upozorenja
ili statusa funkcija, putno računalo,
digitalni brzinomjer (km/h), protok energije
/
napunjenost baterije vozila itd.
4. Servisni brojač, zatim ukupni putomjer (km)
Dnevni putomjer (milje ili km) (dizel)
Preostala autonomija / odabrani način vožnje
(električno)
Područje prikaza na LCD tekstualnoj ploči
s instrumentima: poruke sa statusom
upozorenja ili funkcije, putno računalo itd.
5. Pokazivač temperature rashladne tekućine
6. Pokazivač razine motornog ulja
7. Pokazivač razine goriva
Tipke

LCD ekran

LCD ekran s tekstualnim prikazom

Matrični ekran

Matrični ekran (električni)

A.Inicijalizacija servisnog brojača.
Privremeni podsjetnik na održavanje.
Podsjetnik na doseg vožnje sa sustavom
AdBlue
®.
Ovisno o izvedbi: prelazak na višu razinu
strukture ili odustajanje od radnje u tijeku.
B. Reostat za podešavanje osvijetljenosti.
Ovisno o izvedbi: pregled izbornika ili popisa;
mijenjanje vrijednosti.
C. Resetiranje dnevnog putomjera.
Ovisno o izvedbi: ulazak u izbornik za
konfiguraciju (duži pritisak), potvrda izbora
(kratki pritisak).
D.Podsjetnik na informacije o servisu ili na
autonomiju sustava SCR i
AdBlue®.
Resetiranje izabrane funkcije (servisni brojač
ili dnevni putomjer).
Ovisno o izvedbi: ulazak u izbornik za
konfiguraciju (duži pritisak), potvrda izbora
(kratki pritisak).
Na taktilnom ekranu možete prilagoditi i
reostat za podešavanje osvijetljenosti.
Brojač okretaja

Brojač okretaja (x 1000 o/min).
Pokazivač snage (električni)

Pokazivač snage CHARGE, ECO, POWER ili
NEUTRAL.
Više informacija o pokazivačima pronaći
ćete u odgovarajućem odjeljku.
Žaruljice
Prikazane kao simboli, žaruljice upozoravaju
vozača na neku neispravnost (žaruljice
upozorenja) ili potvrđuju radni status nekog

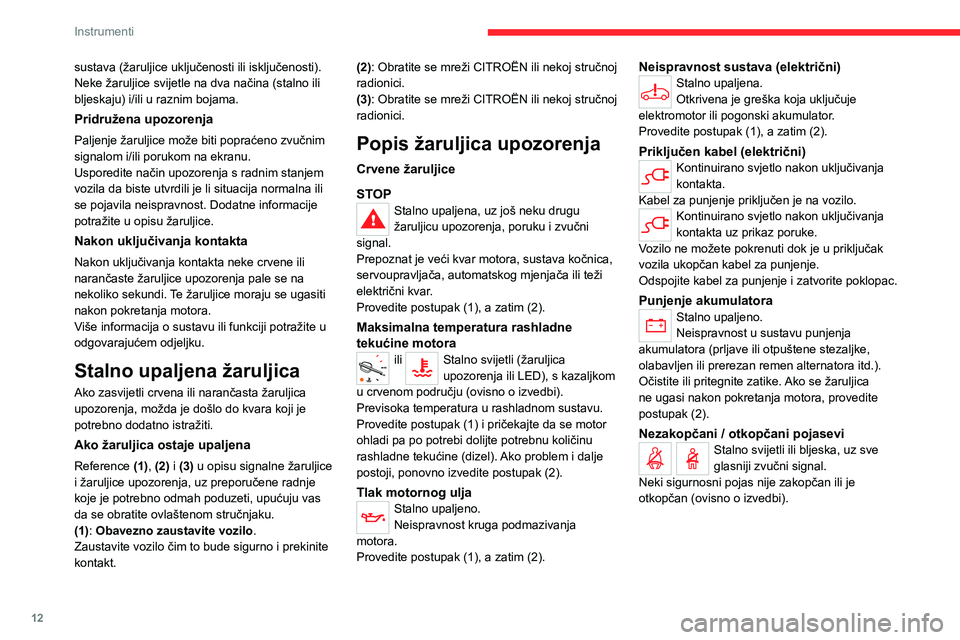

12
Instrumenti
sustava (žaruljice uključenosti ili isključenosti).
Neke žaruljice svijetle na dva načina (stalno ili
bljeskaju) i/ili u raznim bojama.
Pridružena upozorenja
Paljenje žaruljice može biti popraćeno zvučnim
signalom i/ili porukom na ekranu.
Usporedite način upozorenja s radnim stanjem
vozila da biste utvrdili je li situacija normalna ili
se pojavila neispravnost. Dodatne informacije
potražite u opisu žaruljice.
Nakon uključivanja kontakta
Nakon uključivanja kontakta neke crvene ili
narančaste žaruljice upozorenja pale se na
nekoliko sekundi. Te žaruljice moraju se ugasiti
nakon pokretanja motora.
Više informacija o sustavu ili funkciji potražite u
odgovarajućem odjeljku.
Stalno upaljena žaruljica
Ako zasvijetli crvena ili narančasta žaruljica
upozorenja, možda je došlo do kvara koji je
potrebno dodatno istražiti.
Ako žaruljica ostaje upaljena
Reference (1), (2) i (3) u opisu signalne žaruljice
i žaruljice upozorenja, uz preporučene radnje
koje je potrebno odmah poduzeti, upućuju vas
da se obratite ovlaštenom stručnjaku.
(1): Obavezno zaustavite vozilo .
Zaustavite vozilo čim to bude sigurno i prekinite
kontakt. (2): Obratite se mreži CITROËN ili nekoj stručnoj
radionici.
(3): Obratite se mreži CITROËN ili nekoj stručnoj
radionici.
Popis žaruljica upozorenja
Crvene žaruljice
STOP
Stalno upaljena, uz još neku drugu
žaruljicu upozorenja, poruku i zvučni
signal.
Prepoznat je veći kvar motora, sustava kočnica,
servoupravljača, automatskog mjenjača ili teži
električni kvar.
Provedite postupak (1), a zatim (2).
Maksimalna temperatura rashladne
tekućine motora
ili Stalno svijetli (žaruljica
upozorenja ili LED), s kazaljkom
u crvenom području (ovisno o izvedbi).
Previsoka temperatura u rashladnom sustavu.
Provedite postupak (1) i pričekajte da se motor
ohladi pa po potrebi dolijte potrebnu količinu
rashladne tekućine (dizel). Ako problem i dalje
postoji, ponovno izvedite postupak (2).
Tlak motornog uljaStalno upaljeno.
Neispravnost kruga podmazivanja
motora.
Provedite postupak (1), a zatim (2).
Neispravnost sustava (električni)Stalno upaljena.
Otkrivena je greška koja uključuje
elektromotor ili pogonski akumulator.
Provedite postupak (1), a zatim (2).
Priključen kabel (električni)Kontinuirano svjetlo nakon uključivanja
kontakta.
Kabel za punjenje priključen je na vozilo.
Kontinuirano svjetlo nakon uključivanja
kontakta uz prikaz poruke.
Vozilo ne možete pokrenuti dok je u priključak
vozila ukopčan kabel za punjenje.
Odspojite kabel za punjenje i zatvorite poklopac.
Punjenje akumulatoraStalno upaljeno.
Neispravnost u sustavu punjenja
akumulatora (prljave ili otpuštene stezaljke,
olabavljen ili prerezan remen alternatora itd.).
Očistite ili pritegnite zatike. Ako se žaruljica
ne ugasi nakon pokretanja motora, provedite
postupak (2).
Nezakopčani / otkopčani pojaseviStalno svijetli ili bljeska, uz sve
glasniji zvučni signal.
Neki sigurnosni pojas nije zakopčan ili je
otkopčan (ovisno o izvedbi).

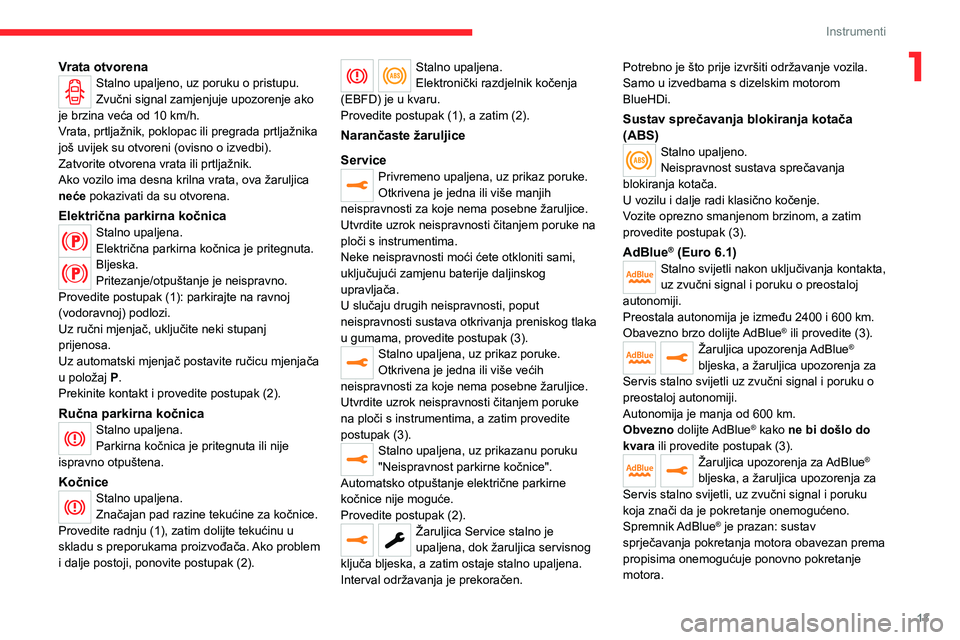

13
Instrumenti
1Vrata otvorenaStalno upaljeno, uz poruku o pristupu.
Zvučni signal zamjenjuje upozorenje ako
je brzina veća od 10
km/h.
Vrata, prtljažnik, poklopac ili pregrada prtljažnika
još uvijek su otvoreni (ovisno o izvedbi).
Zatvorite otvorena vrata ili prtljažnik.
Ako vozilo ima desna krilna vrata, ova žaruljica
neće pokazivati da su otvorena.
Električna parkirna kočnicaStalno upaljena.
Električna parkirna kočnica je pritegnuta.
Bljeska.
Pritezanje/otpuštanje je neispravno.
Provedite postupak (1): parkirajte na ravnoj
(vodoravnoj) podlozi.
Uz ručni mjenjač, uključite neki stupanj
prijenosa.
Uz automatski mjenjač postavite ručicu mjenjača
u položaj

P
.
Prekinite kontakt i provedite postupak (2).
Ručna parkirna kočnica
Stalno upaljena.
Parkirna kočnica je pritegnuta ili nije
ispravno otpuštena.
KočniceStalno upaljena.
Značajan pad razine tekućine za kočnice.
Provedite radnju (1), zatim dolijte tekućinu u
skladu s preporukama proizvođača. Ako problem
i dalje postoji, ponovite postupak (2).
Stalno upaljena.
Elektronički razdjelnik kočenja
(EBFD) je u kvaru.
Provedite postupak (1), a zatim (2).
Narančaste žaruljice
Service
Privremeno upaljena, uz prikaz poruke.
Otkrivena je jedna ili više manjih
neispravnosti za koje nema posebne žaruljice.
Utvrdite uzrok neispravnosti čitanjem poruke na
ploči s instrumentima.
Neke neispravnosti moći ćete otkloniti sami,
uključujući zamjenu baterije daljinskog
upravljača.
U slučaju drugih neispravnosti, poput
neispravnosti sustava otkrivanja preniskog tlaka
u gumama, provedite postupak (3).
Stalno upaljena, uz prikaz poruke.
Otkrivena je jedna ili više većih
neispravnosti za koje nema posebne žaruljice.
Utvrdite uzrok neispravnosti čitanjem poruke
na ploči s instrumentima, a zatim provedite
postupak (3).
Stalno upaljena, uz prikazanu poruku
"Neispravnost parkirne kočnice".
Automatsko otpuštanje električne parkirne
kočnice nije moguće.
Provedite postupak (2).
Žaruljica Service stalno je
upaljena, dok žaruljica servisnog
ključa bljeska, a zatim ostaje stalno upaljena.
Interval održavanja je prekoračen. Potrebno je što prije izvršiti održavanje vozila.
Samo u izvedbama s dizelskim motorom
BlueHDi.
Sustav sprečavanja blokiranja kotača
(ABS)
Stalno upaljeno.
Neispravnost sustava sprečavanja
blokiranja kotača.
U vozilu i dalje radi klasično kočenje.
Vozite oprezno smanjenom brzinom, a zatim
provedite postupak (3).
AdBlue® (Euro 6.1)Stalno svijetli nakon uključivanja kontakta,
uz zvučni signal i poruku o preostaloj
autonomiji.
Preostala autonomija je između 2400 i 600
km.
Obavezno brzo dolijte AdBlue
® ili provedite (3).Žaruljica upozorenja AdBlue®
bljeska, a žaruljica upozorenja za
Servis stalno svijetli uz zvučni signal i poruku o
preostaloj autonomiji.
Autonomija je manja od 600

km.
Obvezno dolijte AdBlue
® kako ne bi došlo do
kvara ili provedite postupak (3).
Žaruljica upozorenja za AdBlue®
bljeska, a žaruljica upozorenja za
Servis stalno svijetli, uz zvučni signal i poruku
koja znači da je pokretanje onemogućeno.
Spremnik AdBlue
® je prazan: sustav
sprječavanja pokretanja motora obavezan prema
propisima onemogućuje ponovno pokretanje
motora.

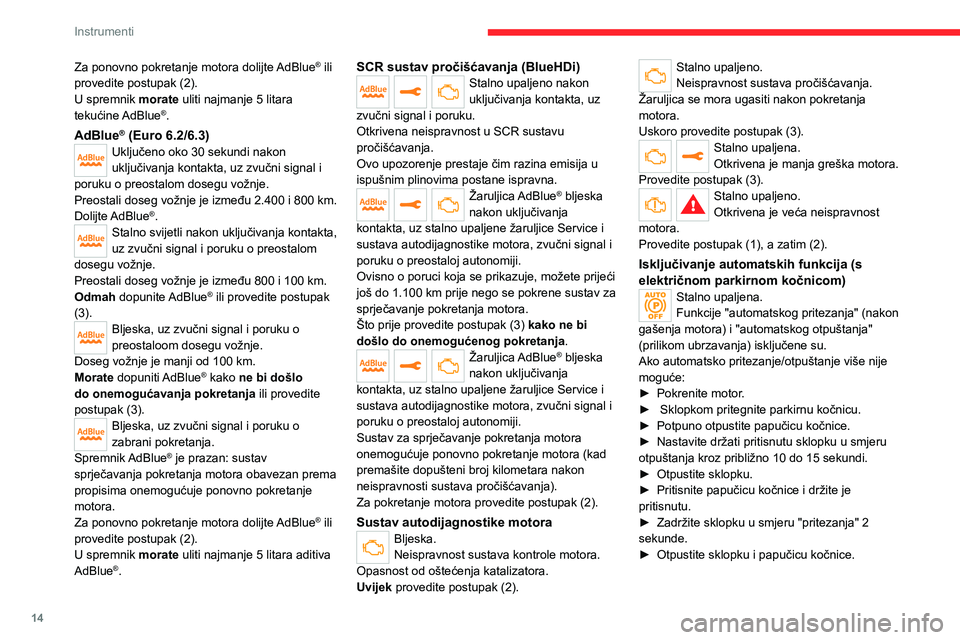

14
Instrumenti
Za ponovno pokretanje motora dolijte AdBlue® ili
provedite postupak (2).
U spremnik morate uliti najmanje 5 litara
tekućine AdBlue
®.
AdBlue® (Euro 6.2/6.3)Uključeno oko 30 sekundi nakon
uključivanja kontakta, uz zvučni signal i
poruku o preostalom dosegu vožnje.
Preostali doseg vožnje je između 2.400 i 800
km.
Dolijte AdBlue
®.Stalno svijetli nakon uključivanja kontakta,
uz zvučni signal i poruku o preostalom
dosegu vožnje.
Preostali doseg vožnje je između 800 i 100
km.
Odmah dopunite AdBlue
® ili provedite postupak
(3).
Bljeska, uz zvučni signal i poruku o
preostaloom dosegu vožnje.
Doseg vožnje je manji od 100
km.
Morate dopuniti AdBlue
® kako ne bi došlo
do onemogućavanja pokretanja ili provedite
postupak (3).
Bljeska, uz zvučni signal i poruku o
zabrani pokretanja.
Spremnik AdBlue
® je prazan: sustav
sprječavanja pokretanja motora obavezan prema
propisima onemogućuje ponovno pokretanje
motora.
Za ponovno pokretanje motora dolijte AdBlue
® ili
provedite postupak (2).
U spremnik morate uliti najmanje 5 litara aditiva
AdBlue
®.
SCR sustav pročišćavanja (BlueHDi)Stalno upaljeno nakon
uključivanja kontakta, uz
zvučni signal i poruku.
Otkrivena neispravnost u
SCR sustavu
pročišćavanja.
Ovo upozorenje prestaje čim razina emisija u
ispušnim plinovima postane ispravna.
Žaruljica AdBlue® bljeska
nakon uključivanja
kontakta, uz stalno upaljene žaruljice Service i
sustava autodijagnostike motora, zvučni signal i
poruku o preostaloj autonomiji.
Ovisno o poruci koja se prikazuje, možete prijeći
još do 1.100

km prije nego se pokrene sustav za
sprječavanje pokretanja motora.
Što prije provedite postupak (3) kako ne bi
došlo do onemogućenog pokretanja .
Žaruljica AdBlue® bljeska
nakon uključivanja
kontakta, uz stalno upaljene žaruljice Service i
sustava autodijagnostike motora, zvučni signal i
poruku o preostaloj autonomiji.
Sustav za sprječavanje pokretanja motora
onemogućuje ponovno pokretanje motora (kad
premašite dopušteni broj kilometara nakon
neispravnosti sustava pročišćavanja).
Za pokretanje motora provedite postupak (2).
Sustav autodijagnostike motoraBljeska.
Neispravnost sustava kontrole motora.
Opasnost od oštećenja katalizatora.
Uvijek provedite postupak (2).
Stalno upaljeno.
Neispravnost sustava pročišćavanja.
Žaruljica se mora ugasiti nakon pokretanja
motora.
Uskoro provedite postupak (3).
Stalno upaljena.
Otkrivena je manja greška motora.
Provedite postupak (3).
Stalno upaljeno.
Otkrivena je veća neispravnost
motora.
Provedite postupak (1), a zatim (2).
Isključivanje automatskih funkcija (s
električnom parkirnom kočnicom)
Stalno upaljena.
Funkcije "automatskog pritezanja" (nakon
gašenja motora) i "automatskog otpuštanja"
(prilikom ubrzavanja) isključene su.
Ako automatsko pritezanje/otpuštanje više nije
moguće:
►

Pokrenite motor
.
►

Sklopkom pritegnite parkirnu kočnicu.
►

Potpuno otpustite papučicu kočnice.
►


Nastavite držati pritisnutu sklopku u smjeru
otpuštanja kroz približno 10 do 15 sekundi.
►


Otpustite sklopku.
►


Pritisnite papučicu kočnice i držite je
pritisnutu.
►


Zadržite sklopku u smjeru "pritezanja" 2
sekunde.
►


Otpustite sklopku i papučicu kočnice.
