2021 CITROEN JUMPER SPACETOURER Upute Za Rukovanje (in Croatian)

103
Sigurnost

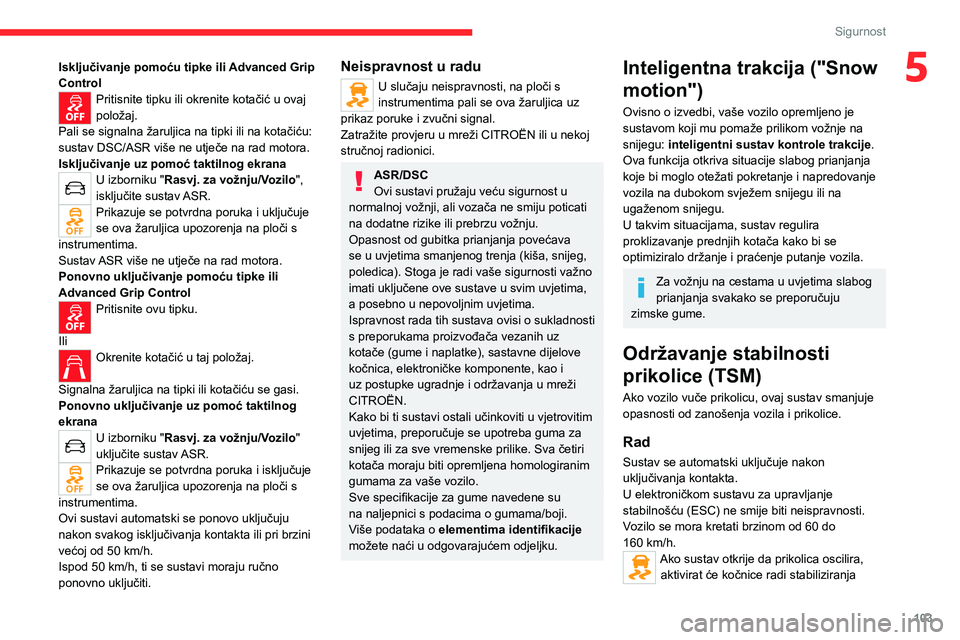

5Isključivanje pomoću tipke ili Advanced Grip
Control
Pritisnite tipku ili okrenite kotačić u ovaj
položaj.
Pali se signalna žaruljica na tipki ili na kotačiću:
sustav DSC/ASR više ne utječe na rad motora.
Isključivanje uz pomoć taktilnog ekrana
U izborniku " Rasvj. za vožnju/Vozilo",
isključite sustav ASR.
Prikazuje se potvrdna poruka i uključuje
se ova žaruljica upozorenja na ploči s
instrumentima.
Sustav ASR više ne utječe na rad motora.
Ponovno uključivanje pomoću tipke ili
Advanced Grip Control
Pritisnite ovu tipku.
Ili
Okrenite kotačić u taj položaj.
Signalna žaruljica na tipki ili kotačiću se gasi.
Ponovno uključivanje uz pomoć taktilnog
ekrana
U izborniku " Rasvj. za vožnju/Vozilo"
uključite sustav ASR.
Prikazuje se potvrdna poruka i isključuje
se ova žaruljica upozorenja na ploči s
instrumentima.
Ovi sustavi automatski se ponovo uključuju
nakon svakog isključivanja kontakta ili pri brzini
većoj od 50 km/h.
Ispod 50
km/h, ti se sustavi moraju ručno
ponovno uključiti.
Neispravnost u radu
U slučaju neispravnosti, na ploči s
instrumentima pali se ova žaruljica uz
prikaz poruke i zvučni signal.
Zatražite provjeru u mreži CITROËN ili u nekoj
stručnoj radionici.
ASR/DSC
Ovi sustavi pružaju veću sigurnost u
normalnoj vožnji, ali vozača ne smiju poticati
na dodatne rizike ili prebrzu vožnju.
Opasnost od gubitka prianjanja povećava
se u uvjetima smanjenog trenja (kiša, snijeg,
poledica). Stoga je radi vaše sigurnosti važno
imati uključene ove sustave u svim uvjetima,
a posebno u nepovoljnim uvjetima.
Ispravnost rada tih sustava ovisi o sukladnosti
s preporukama proizvođača vezanih uz
kotače (gume i naplatke), sastavne dijelove
kočnica, elektroničke komponente, kao i
uz postupke ugradnje i održavanja u mreži
CITROËN.
Kako bi ti sustavi ostali učinkoviti u vjetrovitim
uvjetima, preporučuje se upotreba guma za
snijeg ili za sve vremenske prilike. Sva četiri
kotača moraju biti opremljena homologiranim
gumama za vaše vozilo.
Sve specifikacije za gume navedene su
na naljepnici s podacima o gumama/boji.
Više podataka o elementima identifikacije
možete naći u odgovarajućem odjeljku.
Inteligentna trakcija ("Snow
motion")
Ovisno o izvedbi, vaše vozilo opremljeno je
sustavom koji mu pomaže prilikom vožnje na
snijegu: inteligentni sustav kontrole trakcije .
Ova funkcija otkriva situacije slabog prianjanja
koje bi moglo otežati pokretanje i napredovanje
vozila na dubokom svježem snijegu ili na
ugaženom snijegu.
U takvim situacijama, sustav regulira
proklizavanje prednjih kotača kako bi se
optimiziralo držanje i praćenje putanje vozila.
Za vožnju na cestama u uvjetima slabog
prianjanja svakako se preporučuju
zimske gume.
Održavanje stabilnosti
prikolice (TSM)
Ako vozilo vuče prikolicu, ovaj sustav smanjuje
opasnosti od zanošenja vozila i prikolice.
Rad
Sustav se automatski uključuje nakon
uključivanja kontakta.
U elektroničkom sustavu za upravljanje
stabilnošću (ESC) ne smije biti neispravnosti.
Vozilo se mora kretati brzinom od 60 do
160
km/h.
Ako sustav otkrije da prikolica oscilira, aktivirat će kočnice radi stabiliziranja

104
Sigurnost
prikolice i po potrebi će smanjiti snagu motora
kako bi se usporilo vozilo (signalizira se
treperenjem žaruljice na ploči s instrumentima i
uključuju se svjetla kočnice).
Podatke o masi i vučnim opterećenjima potražite
u odjeljku Tehnički podaci o motoru i vučna
opterećenja ili u prometnoj dozvoli vozila.
Savjete o sigurnoj vožnji s kukom za vuču
možete pronaći u odgovarajućem odjeljku.
Neispravnost u radu
U slučaju greške, na ploči s
instrumentima pali se ova žaruljica, uz
poruku i zvučni signal.
Za nastavak vuče prikolice smanjite brzinu i
vozite pažljivo!
Zatražite provjeru u mreži CITROËN ili u nekoj
stručnoj radionici.
Sustav za upravljanje stabilnošću
prikolice pruža dodatnu sigurnost u
uvjetima normalne vožnje, prilikom praćenja
preporuka za upotrebu prikolica i trenutačno
važećih propisa u vašoj državi. Ne smije se
poticati vozača na preuzimanje dodatnog
rizika, kao što je uporaba prikolice u
neprikladnim uvjetima (npr. prekomjerni teret,
prekoračenje okomitog opterećenja kuke,
istrošene ili preslabo napuhane gume,
neispravan sustav kočnica itd.) ili vožnja
prekomjernom brzinom.
U nekim slučajevima, sustav ne može otkriti
oscilacijska gibanja prikolice, osobito ako je
riječ o lakoj prikolici.
Na skliskom ili oštećenom kolniku sustav
ne može spriječiti nagla oscilacijska gibanja
prikolice.
Advanced Grip Control
(Ovisno o izvedbi)
To je poseban patentirani sustav sprečavanja
proklizavanja koji poboljšava voznost na snijegu,
blatu i pijesku.
Taj sustav je optimiziran za rad u širokom
rasponu uvjeta rada i omogućuje manevriranje
u većini skliskih uvjeta (koji se javljaju tijekom
normalne upotrebe putničkih vozila).
Uz univerzalne gume Peak Mountain Snow
Flake, taj sustav osigurava najbolji omjer između
sigurnosti, prianjanja i voznosti.
Potrebno je dovoljno pritiskati papučicu gasa
kako bi sustav mogao iskoristiti snagu motora.
Faze rada s velikom brzinom vrtnje motora
potpuno su normalne.
Kotačićem s pet položaja bira se način rada
prikladan za trenutačne uvjete u vožnji.
Za svaki način rada pali se odgovarajuća
žaruljica pokazivača i prikazuje se poruka kojom
se potvrđuje uključeni način rada.
Načini rada



Standardno (ESC)
Taj način rada kalibriran je za manje proklizavanje, odnosno za uobičajene
uvjete prianjanja na cesti.
Nakon svakog prekida kontakta sustav
automatski prelazi na ovaj način rada.
Snijeg
Sustav prilagođava strategiju prianjanju
oba prednja kotača, prilikom pokretanja.
(Program je aktivan do 80
km/h.)
Svi tereni (blato, vlažna trava itd.)
U tom načinu rada sustav prilikom
kretanja omogućuje snažno proklizavanje
kotača koji najslabije prianja radi uklanjanja blata
i ostvarivanja prianjanja. Istovremeno se na

105
Sigurnost

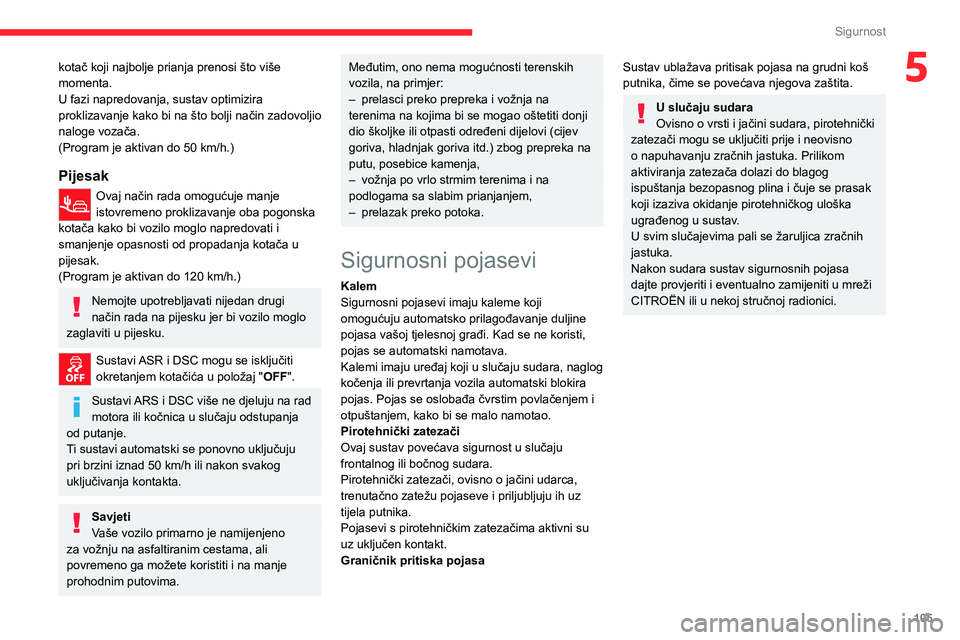

5kotač koji najbolje prianja prenosi što više
momenta.
U fazi napredovanja, sustav optimizira
proklizavanje kako bi na što bolji način zadovoljio
naloge vozača.
(Program je aktivan do 50 km/h.)
Pijesak
Ovaj način rada omogućuje manje
istovremeno proklizavanje oba pogonska
kotača kako bi vozilo moglo napredovati i
smanjenje opasnosti od propadanja kotača u
pijesak.
(Program je aktivan do 120
km/h.)
Nemojte upotrebljavati nijedan drugi
način rada na pijesku jer bi vozilo moglo
zaglaviti u pijesku.
Sustavi ASR i DSC mogu se isključiti
okretanjem kotačića u položaj " OFF".
Sustavi ARS i DSC više ne djeluju na rad
motora ili kočnica u slučaju odstupanja
od putanje.
Ti sustavi automatski se ponovno uključuju
pri brzini iznad 50
km/h ili nakon svakog
uključivanja kontakta.
Savjeti
Vaše vozilo primarno je namijenjeno
za vožnju na asfaltiranim cestama, ali
povremeno ga možete koristiti i na manje
prohodnim putovima.
Međutim, ono nema mogućnosti terenskih
vozila, na primjer:
–

prelasci preko prepreka i vožnja na
terenima na kojima bi se mogao oštetiti donji
dio školjke ili otpasti određeni dijelovi (cijev
goriva, hladnjak goriva itd.) zbog prepreka na
putu, posebice kamenja,
–


vožnja po vrlo strmim terenima i na
podlogama sa slabim prianjanjem,
–


prelazak preko potoka.
Sigurnosni pojasevi
Kalem
Sigurnosni pojasevi imaju kaleme koji
omogućuju automatsko prilagođavanje duljine
pojasa vašoj tjelesnoj građi. Kad se ne koristi,
pojas se automatski namotava.
Kalemi imaju uređaj koji u slučaju sudara, naglog
kočenja ili prevrtanja vozila automatski blokira
pojas. Pojas se oslobađa čvrstim povlačenjem i
otpuštanjem, kako bi se malo namotao.
Pirotehnički zatezači
Ovaj sustav povećava sigurnost u slučaju
frontalnog ili bočnog sudara.
Pirotehnički zatezači, ovisno o jačini udarca,
trenutačno zatežu pojaseve i priljubljuju ih uz
tijela putnika.
Pojasevi s pirotehničkim zatezačima aktivni su
uz uključen kontakt.
Graničnik pritiska pojasa
Sustav ublažava pritisak pojasa na grudni koš
putnika, čime se povećava njegova zaštita.
U slučaju sudara
Ovisno o vrsti i jačini sudara, pirotehnički
zatezači mogu se uključiti prije i neovisno
o napuhavanju zračnih jastuka. Prilikom
aktiviranja zatezača dolazi do blagog
ispuštanja bezopasnog plina i čuje se prasak
koji izaziva okidanje pirotehničkog uloška
ugrađenog u sustav.
U svim slučajevima pali se žaruljica zračnih
jastuka.
Nakon sudara sustav sigurnosnih pojasa
dajte provjeriti i eventualno zamijeniti u mreži
CITROËN ili u nekoj stručnoj radionici.

106
Sigurnost

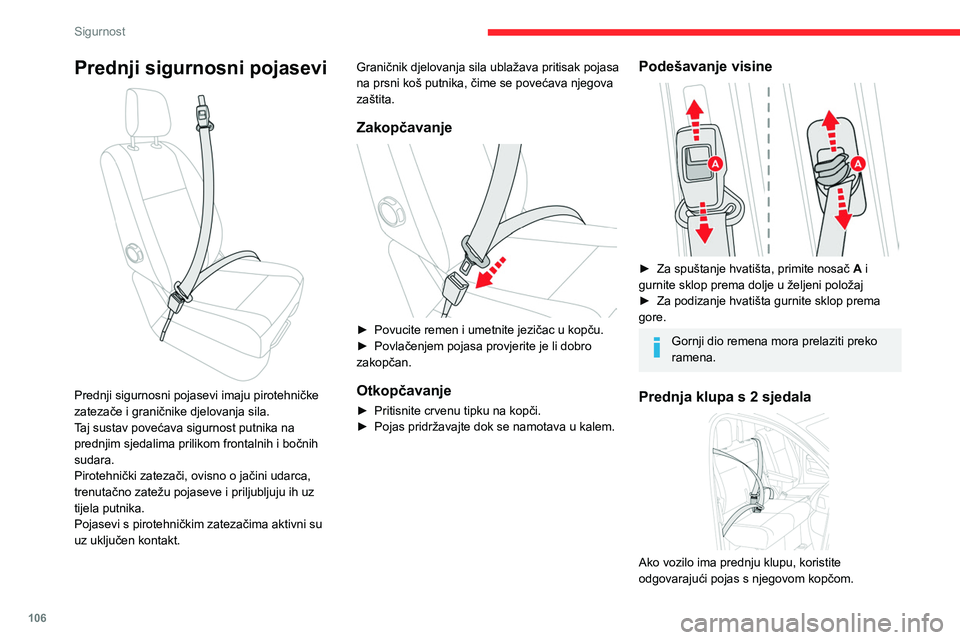

Prednji sigurnosni pojasevi

Prednji sigurnosni pojasevi imaju pirotehničke
zatezače i graničnike djelovanja sila.
Taj sustav povećava sigurnost putnika na
prednjim sjedalima prilikom frontalnih i bočnih
sudara.
Pirotehnički zatezači, ovisno o jačini udarca,
trenutačno zatežu pojaseve i priljubljuju ih uz
tijela putnika.
Pojasevi s pirotehničkim zatezačima aktivni su
uz uključen kontakt.Graničnik djelovanja sila ublažava pritisak pojasa
na prsni koš putnika, čime se povećava njegova
zaštita.
Zakopčavanje

► Povucite remen i umetnite jezičac u kopču.
► Povlačenjem pojasa provjerite je li dobro
zakopčan.
Otkopčavanje
► Pritisnite crvenu tipku na kopči.
► Pojas pridržavajte dok se namotava u kalem.
Podešavanje visine

► Za spuštanje hvatišta, primite nosač A i
gurnite sklop prema dolje u željeni položaj
►

Za podizanje hvatišta gurnite sklop prema
gore.
Gornji dio remena mora prelaziti preko
ramena.
Prednja klupa s 2 sjedala

Ako vozilo ima prednju klupu, koristite
odgovarajući pojas s njegovom kopčom.

107
Sigurnost

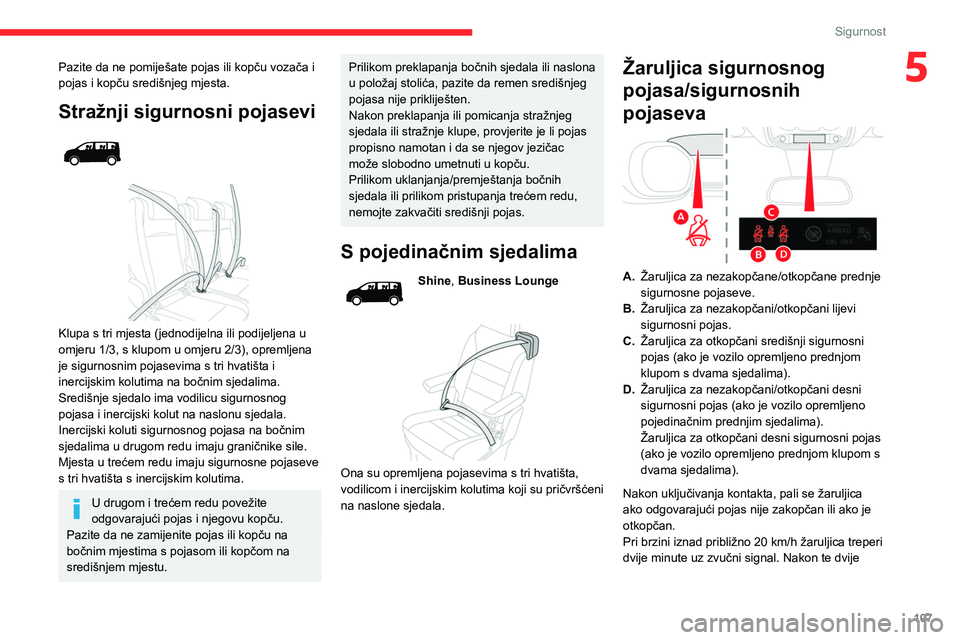

5Pazite da ne pomiješate pojas ili kopču vozača i
pojas i kopču središnjeg mjesta.
Stražnji sigurnosni pojasevi



Klupa s tri mjesta (jednodijelna ili podijeljena u
omjeru 1/3, s klupom u omjeru 2/3), opremljena
je sigurnosnim pojasevima s tri hvatišta i
inercijskim kolutima na bočnim sjedalima.
Središnje sjedalo ima vodilicu sigurnosnog
pojasa i inercijski kolut na naslonu sjedala.
Inercijski koluti sigurnosnog pojasa na bočnim
sjedalima u drugom redu imaju graničnike sile.
Mjesta u trećem redu imaju sigurnosne pojaseve
s tri hvatišta s inercijskim kolutima.
U drugom i trećem redu povežite
odgovarajući pojas i njegovu kopču.
Pazite da ne zamijenite pojas ili kopču na
bočnim mjestima s pojasom ili kopčom na
središnjem mjestu.
Prilikom preklapanja bočnih sjedala ili naslona
u položaj stolića, pazite da remen središnjeg
pojasa nije prikliješten.
Nakon preklapanja ili pomicanja stražnjeg
sjedala ili stražnje klupe, provjerite je li pojas
propisno namotan i da se njegov jezičac
može slobodno umetnuti u kopču.
Prilikom uklanjanja/premještanja bočnih
sjedala ili prilikom pristupanja trećem redu,
nemojte zakvačiti središnji pojas.
S pojedinačnim sjedalima
Shine, Business Lounge


Ona su opremljena pojasevima s tri hvatišta,
vodilicom i inercijskim kolutima koji su pričvršćeni
na naslone sjedala.
Žaruljica sigurnosnog
pojasa/sigurnosnih
pojaseva
A. Žaruljica za nezakopčane/otkopčane prednje
sigurnosne pojaseve.
B. Žaruljica za nezakopčani/otkopčani lijevi
sigurnosni pojas.
C. Žaruljica za otkopčani središnji sigurnosni
pojas (ako je vozilo opremljeno prednjom
klupom s dvama sjedalima).
D. Žaruljica za nezakopčani/otkopčani desni
sigurnosni pojas (ako je vozilo opremljeno
pojedinačnim prednjim sjedalima).
Žaruljica za otkopčani desni sigurnosni pojas
(ako je vozilo opremljeno prednjom klupom s
dvama sjedalima).
Nakon uključivanja kontakta, pali se žaruljica
ako odgovarajući pojas nije zakopčan ili ako je
otkopčan.
Pri brzini iznad približno 20
km/h žaruljica treperi
dvije minute uz zvučni signal. Nakon te dvije

108
Sigurnost

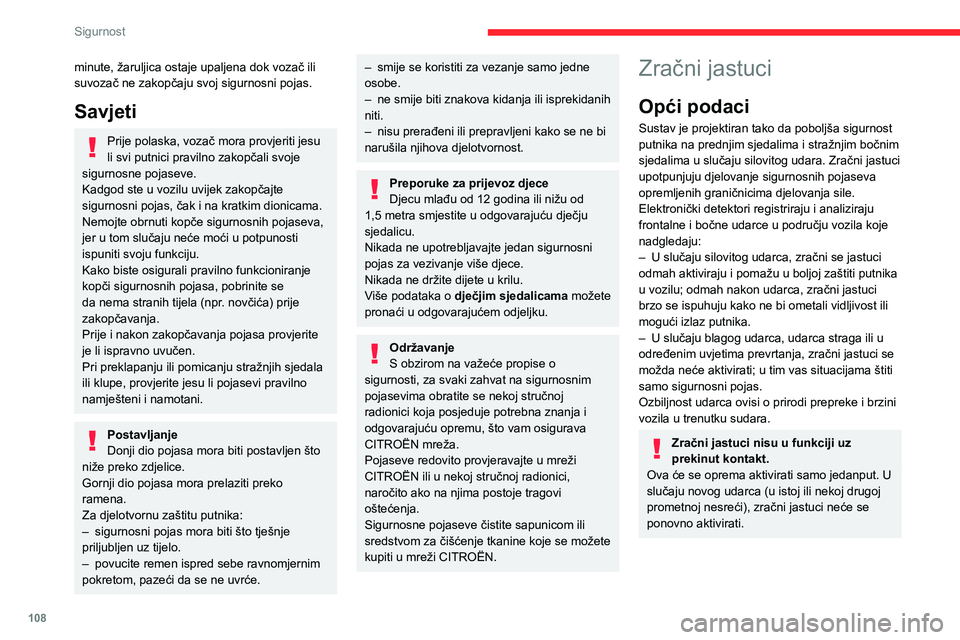

minute, žaruljica ostaje upaljena dok vozač ili
suvozač ne zakopčaju svoj sigurnosni pojas.
Savjeti
Prije polaska, vozač mora provjeriti jesu
li svi putnici pravilno zakopčali svoje
sigurnosne pojaseve.
Kadgod ste u vozilu uvijek zakopčajte
sigurnosni pojas, čak i na kratkim dionicama.
Nemojte obrnuti kopče sigurnosnih pojaseva,
jer u tom slučaju neće moći u potpunosti
ispuniti svoju funkciju.
Kako biste osigurali pravilno funkcioniranje
kopči sigurnosnih pojasa, pobrinite se
da nema stranih tijela (npr. novčića) prije
zakopčavanja.
Prije i nakon zakopčavanja pojasa provjerite
je li ispravno uvučen.
Pri preklapanju ili pomicanju stražnjih sjedala
ili klupe, provjerite jesu li pojasevi pravilno
namješteni i namotani.
Postavljanje
Donji dio pojasa mora biti postavljen što
niže preko zdjelice.
Gornji dio pojasa mora prelaziti preko
ramena.
Za djelotvornu zaštitu putnika:
–

sigurnosni pojas mora biti što tješnje
priljubljen uz tijelo.
–


povucite remen ispred sebe ravnomjernim
pokretom, pazeći da se ne uvrće.
– smije se koristiti za vezanje samo jedne
osobe.
–

ne smije biti znakova kidanja ili isprekidanih
niti.
–


nisu prerađeni ili prepravljeni kako se ne bi
narušila njihova djelotvornost.
Preporuke za prijevoz djece
Djecu mlađu od 12 godina ili nižu od
1,5 metra smjestite u odgovarajuću dječju
sjedalicu.
Nikada ne upotrebljavajte jedan sigurnosni
pojas za vezivanje više djece.
Nikada ne držite dijete u krilu.
Više podataka o dječjim sjedalicama možete
pronaći u odgovarajućem odjeljku.
Održavanje
S obzirom na važeće propise o
sigurnosti, za svaki zahvat na sigurnosnim
pojasevima obratite se nekoj stručnoj
radionici koja posjeduje potrebna znanja i
odgovarajuću opremu, što vam osigurava
CITROËN mreža.
Pojaseve redovito provjeravajte u mreži
CITROËN ili u nekoj stručnoj radionici,
naročito ako na njima postoje tragovi
oštećenja.
Sigurnosne pojaseve čistite sapunicom ili
sredstvom za čišćenje tkanine koje se možete
kupiti u mreži CITROËN.
Zračni jastuci
Opći podaci
Sustav je projektiran tako da poboljša sigurnost
putnika na prednjim sjedalima i stražnjim bočnim
sjedalima u slučaju silovitog udara. Zračni jastuci
upotpunjuju djelovanje sigurnosnih pojaseva
opremljenih graničnicima djelovanja sile.
Elektronički detektori registriraju i analiziraju
frontalne i bočne udarce u području vozila koje
nadgledaju:
–

U slučaju silovitog udarca, zračni se jastuci
odmah aktiviraju i pomažu u boljoj zaštiti putnika
u vozilu; odmah nakon udarca, zračni jastuci
brzo se ispuhuju kako ne bi ometali vidljivost ili
mogući izlaz putnika.
–


U slučaju blagog udarca, udarca straga ili u
određenim uvjetima prevrtanja, zračni jastuci se
možda neće aktivirati; u tim vas situacijama štiti
samo sigurnosni pojas.
Ozbiljnost udarca ovisi o prirodi prepreke i brzini
vozila u trenutku sudara.
Zračni jastuci nisu u funkciji uz
prekinut kontakt.
Ova će se oprema aktivirati samo jedanput. U
slučaju novog udarca (u istoj ili nekoj drugoj
prometnoj nesreći), zračni jastuci neće se
ponovno aktivirati.

109
Sigurnost

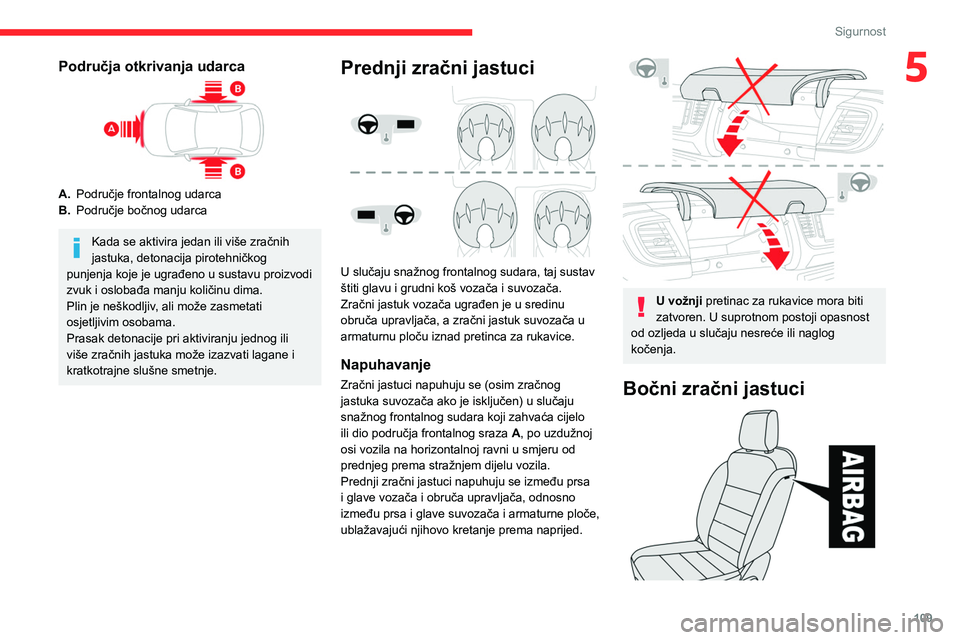

5Područja otkrivanja udarca
A.Područje frontalnog udarca
B. Područje bočnog udarca
Kada se aktivira jedan ili više zračnih
jastuka, detonacija pirotehničkog
punjenja koje je ugrađeno u sustavu proizvodi
zvuk i oslobađa manju količinu dima.
Plin je neškodljiv, ali može zasmetati
osjetljivim osobama.
Prasak detonacije pri aktiviranju jednog ili
više zračnih jastuka može izazvati lagane i
kratkotrajne slušne smetnje.
Prednji zračni jastuci

U slučaju snažnog frontalnog sudara, taj sustav
štiti glavu i grudni koš vozača i suvozača.
Zračni jastuk vozača ugrađen je u sredinu
obruča upravljača, a zračni jastuk suvozača u
armaturnu ploču iznad pretinca za rukavice.
Napuhavanje
Zračni jastuci napuhuju se (osim zračnog
jastuka suvozača ako je isključen) u slučaju
snažnog frontalnog sudara koji zahvaća cijelo
ili dio područja frontalnog sraza A, po uzdužnoj
osi vozila na horizontalnoj ravni u smjeru od
prednjeg prema stražnjem dijelu vozila.
Prednji zračni jastuci napuhuju se između prsa
i glave vozača i obruča upravljača, odnosno
između prsa i glave suvozača i armaturne ploče,
ublažavajući njihovo kretanje prema naprijed.


U vožnji pretinac za rukavice mora biti
zatvoren. U suprotnom postoji opasnost
od ozljeda u slučaju nesreće ili naglog
kočenja.
Bočni zračni jastuci

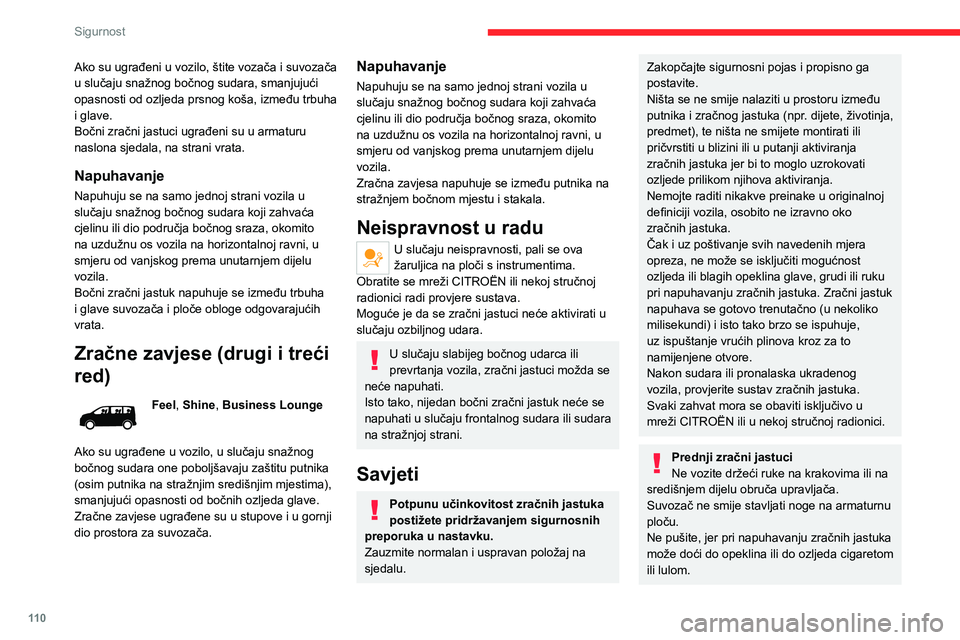

11 0
Sigurnost
Ako su ugrađeni u vozilo, štite vozača i suvozača
u slučaju snažnog bočnog sudara, smanjujući
opasnosti od ozljeda prsnog koša, između trbuha
i glave.
Bočni zračni jastuci ugrađeni su u armaturu
naslona sjedala, na strani vrata.
Napuhavanje
Napuhuju se na samo jednoj strani vozila u
slučaju snažnog bočnog sudara koji zahvaća
cjelinu ili dio područja bočnog sraza, okomito
na uzdužnu os vozila na horizontalnoj ravni, u
smjeru od vanjskog prema unutarnjem dijelu
vozila.
Bočni zračni jastuk napuhuje se između trbuha
i glave suvozača i ploče obloge odgovarajućih
vrata.
Zračne zavjese (drugi i treći
red)
Feel, Shine, Business Lounge
Ako su ugrađene u vozilo, u slučaju snažnog
bočnog sudara one poboljšavaju zaštitu putnika
(osim putnika na stražnjim središnjim mjestima),
smanjujući opasnosti od bočnih ozljeda glave.
Zračne zavjese ugrađene su u stupove i u gornji
dio prostora za suvozača.
Napuhavanje
Napuhuju se na samo jednoj strani vozila u
slučaju snažnog bočnog sudara koji zahvaća
cjelinu ili dio područja bočnog sraza, okomito
na uzdužnu os vozila na horizontalnoj ravni, u
smjeru od vanjskog prema unutarnjem dijelu
vozila.
Zračna zavjesa napuhuje se između putnika na
stražnjem bočnom mjestu i stakala.
Neispravnost u radu
U slučaju neispravnosti, pali se ova
žaruljica na ploči s instrumentima.
Obratite se mreži CITROËN ili nekoj stručnoj
radionici radi provjere sustava.
Moguće je da se zračni jastuci neće aktivirati u
slučaju ozbiljnog udara.
U slučaju slabijeg bočnog udarca ili
prevrtanja vozila, zračni jastuci možda se
neće napuhati.
Isto tako, nijedan bočni zračni jastuk neće se
napuhati u slučaju frontalnog sudara ili sudara
na stražnjoj strani.
Savjeti
Potpunu učinkovitost zračnih jastuka
postižete pridržavanjem sigurnosnih
preporuka u nastavku.
Zauzmite normalan i uspravan položaj na
sjedalu.
Zakopčajte sigurnosni pojas i propisno ga
postavite.
Ništa se ne smije nalaziti u prostoru između
putnika i zračnog jastuka (npr. dijete, životinja,
predmet), te ništa ne smijete montirati ili
pričvrstiti u blizini ili u putanji aktiviranja
zračnih jastuka jer bi to moglo uzrokovati
ozljede prilikom njihova aktiviranja.
Nemojte raditi nikakve preinake u originalnoj
definiciji vozila, osobito ne izravno oko
zračnih jastuka.
Čak i uz poštivanje svih navedenih mjera
opreza, ne može se isključiti mogućnost
ozljeda ili blagih opeklina glave, grudi ili ruku
pri napuhavanju zračnih jastuka. Zračni jastuk
napuhava se gotovo trenutačno (u nekoliko
milisekundi) i isto tako brzo se ispuhuje,
uz ispuštanje vrućih plinova kroz za to
namijenjene otvore.
Nakon sudara ili pronalaska ukradenog
vozila, provjerite sustav zračnih jastuka.
Svaki zahvat mora se obaviti isključivo u
mreži CITROËN ili u nekoj stručnoj radionici.
Prednji zračni jastuci
Ne vozite držeći ruke na krakovima ili na
središnjem dijelu obruča upravljača.
Suvozač ne smije stavljati noge na armaturnu
ploču.
Ne pušite, jer pri napuhavanju zračnih jastuka
može doći do opeklina ili do ozljeda cigaretom
ili lulom.
