2021 CITROEN JUMPER SPACETOURER Upute Za Rukovanje (in Croatian)

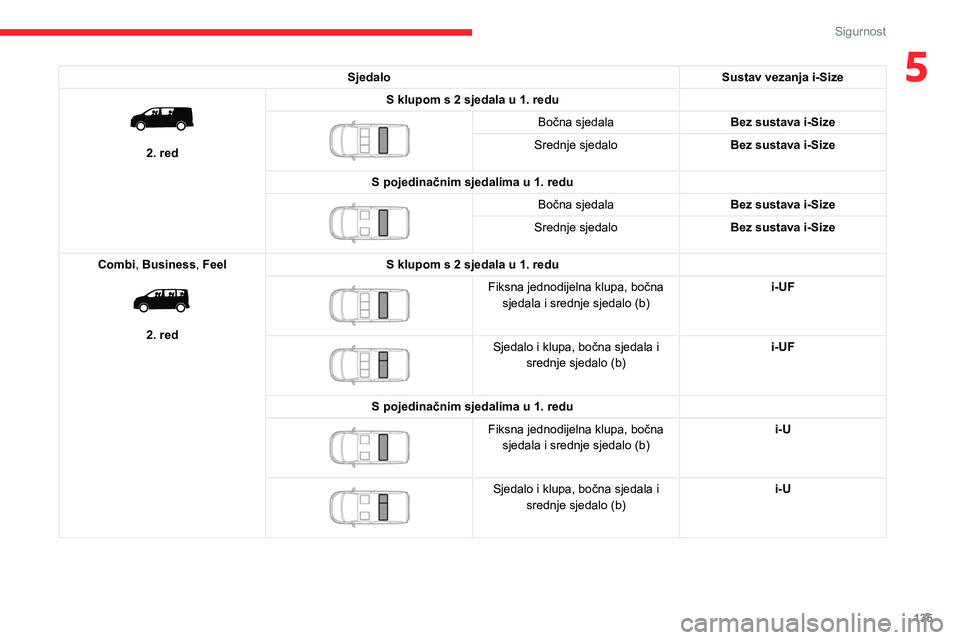

135
Sigurnost
5SjedaloSustav vezanja i-Size

2. redS klupom s 2 sjedala u 1. redu


Bočna sjedala
Bez sustava i-Size
Srednje sjedalo Bez sustava i-Size
S pojedinačnim sjedalima u 1. redu


Bočna sjedala Bez sustava i-Size
Srednje sjedalo Bez sustava i-Size
Combi, Business, Feel


2. red S klupom s 2 sjedala u 1. redu


Fiksna jednodijelna klupa, bočna
sjedala i srednje sjedalo (b) i-UF


Sjedalo i klupa, bočna sjedala i
srednje sjedalo (b) i-UF
S pojedinačnim sjedalima u 1. redu


Fiksna jednodijelna klupa, bočna sjedala i srednje sjedalo (b) i-U


Sjedalo i klupa, bočna sjedala i
srednje sjedalo (b) i-U

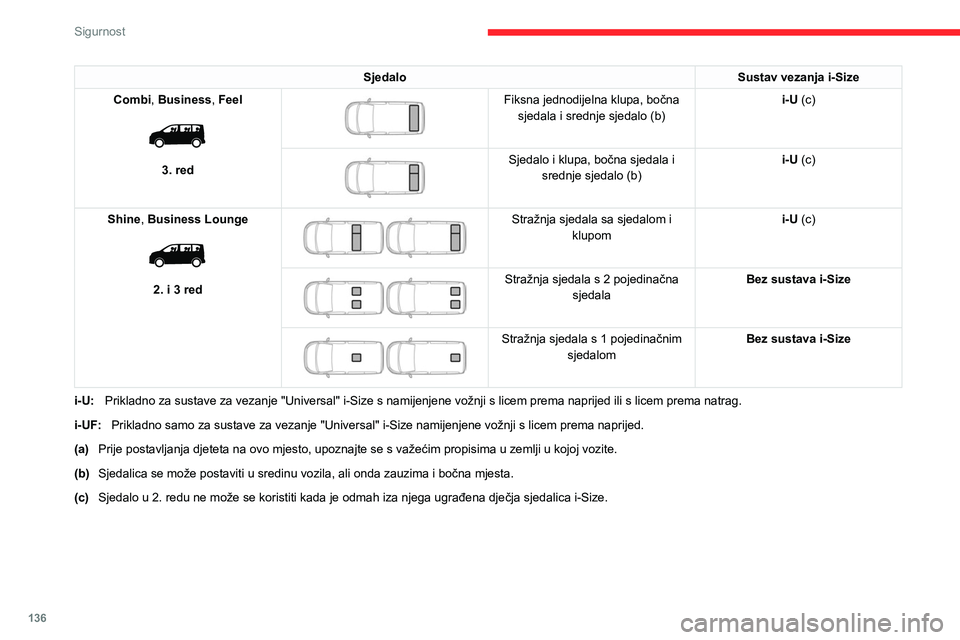

136
Sigurnost
SjedaloSustav vezanja i-Size
Combi, Business, Feel


3. red


Fiksna jednodijelna klupa, bočna sjedala i srednje sjedalo (b) i-U (c)


Sjedalo i klupa, bočna sjedala i
srednje sjedalo (b) i-U (c)
Shine, Business Lounge


2. i 3 red


Stražnja sjedala sa sjedalom i klupom i-U (c)


Stražnja sjedala s 2 pojedinačna
sjedala Bez sustava i-Size


Stražnja sjedala s 1 pojedinačnim
sjedalom Bez sustava i-Size
i-U: Prikladno za sustave za vezanje "Universal" i-Size s namijenjene vožnji s licem prema naprijed ili s licem prema natrag.
i-UF: Prikladno samo za sustave za vezanje "Universal" i-Size namijenjene vožnji s licem prema naprijed.
(a) Prije postavljanja djeteta na ovo mjesto, upoznajte se s važećim propisima u zemlji u kojoj vozite.
(b) Sjedalica se može postaviti u sredinu vozila, ali onda zauzima i bočna mjesta.
(c) Sjedalo u 2. redu ne može se koristiti kada je odmah iza njega ugrađena dječja sjedalica i-Size.

137
Sigurnost

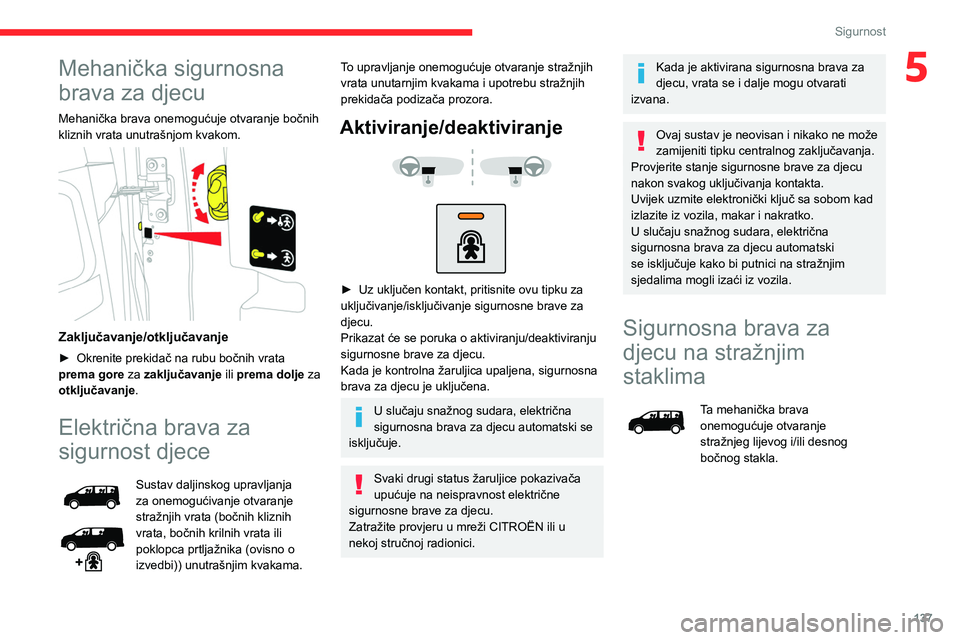

5Mehanička sigurnosna
brava za djecu
Mehanička brava onemogućuje otvaranje bočnih
kliznih vrata unutrašnjom kvakom.


Zaključavanje/otključavanje
► Okrenite prekidač na rubu bočnih vrata
prema gore za zaključavanje ili prema dolje za
otključavanje.
Električna brava za
sigurnost djece
Sustav daljinskog upravljanja
za onemogućivanje otvaranje
stražnjih vrata (bočnih kliznih
vrata, bočnih krilnih vrata ili
poklopca prtljažnika (ovisno o
izvedbi)) unutrašnjim kvakama.
To upravljanje onemogućuje otvaranje stražnjih
vrata unutarnjim kvakama i upotrebu stražnjih
prekidača podizača prozora.
Aktiviranje/deaktiviranje



► Uz uključen kontakt, pritisnite ovu tipku za
uključivanje/isključivanje sigurnosne brave za
djecu.
Prikazat će se poruka o aktiviranju/deaktiviranju
sigurnosne brave za djecu.
Kada je kontrolna žaruljica upaljena, sigurnosna
brava za djecu je uključena.
U slučaju snažnog sudara, električna
sigurnosna brava za djecu automatski se
isključuje.
Svaki drugi status žaruljice pokazivača
upućuje na neispravnost električne
sigurnosne brave za djecu.
Zatražite provjeru u mreži CITROËN ili u
nekoj stručnoj radionici.
Kada je aktivirana sigurnosna brava za
djecu, vrata se i dalje mogu otvarati
izvana.
Ovaj sustav je neovisan i nikako ne može
zamijeniti tipku centralnog zaključavanja.
Provjerite stanje sigurnosne brave za djecu
nakon svakog uključivanja kontakta.
Uvijek uzmite elektronički ključ sa sobom kad
izlazite iz vozila, makar i nakratko.
U slučaju snažnog sudara, električna
sigurnosna brava za djecu automatski
se isključuje kako bi putnici na stražnjim
sjedalima mogli izaći iz vozila.
Sigurnosna brava za
djecu na stražnjim
staklima
Ta mehanička brava
onemogućuje otvaranje
stražnjeg lijevog i/ili desnog
bočnog stakla.

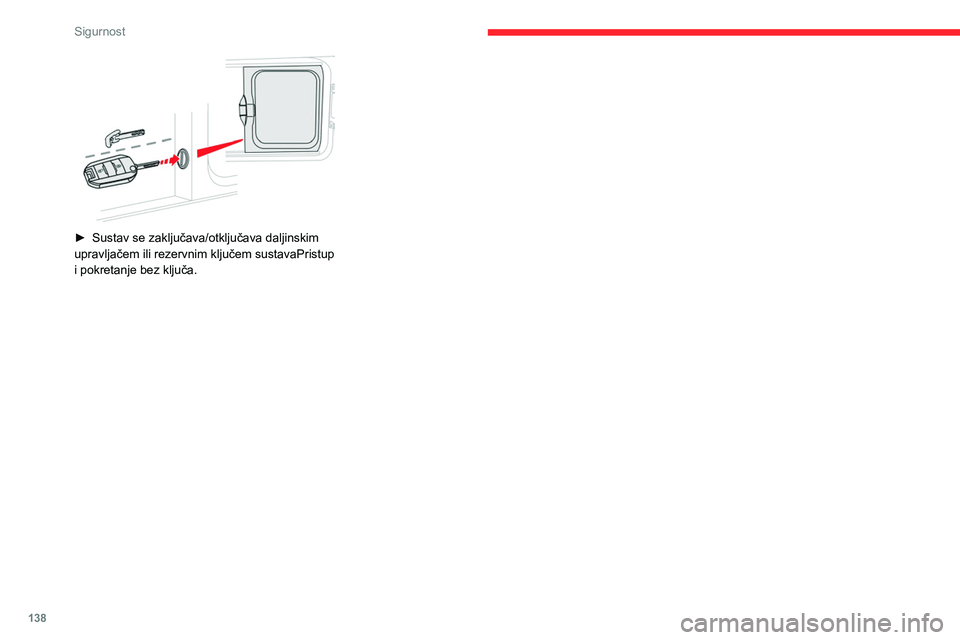

138
Sigurnost

► Sustav se zaključava/otključava daljinskim
upravljačem ili rezervnim ključem sustavaPristup
i pokretanje bez ključa.

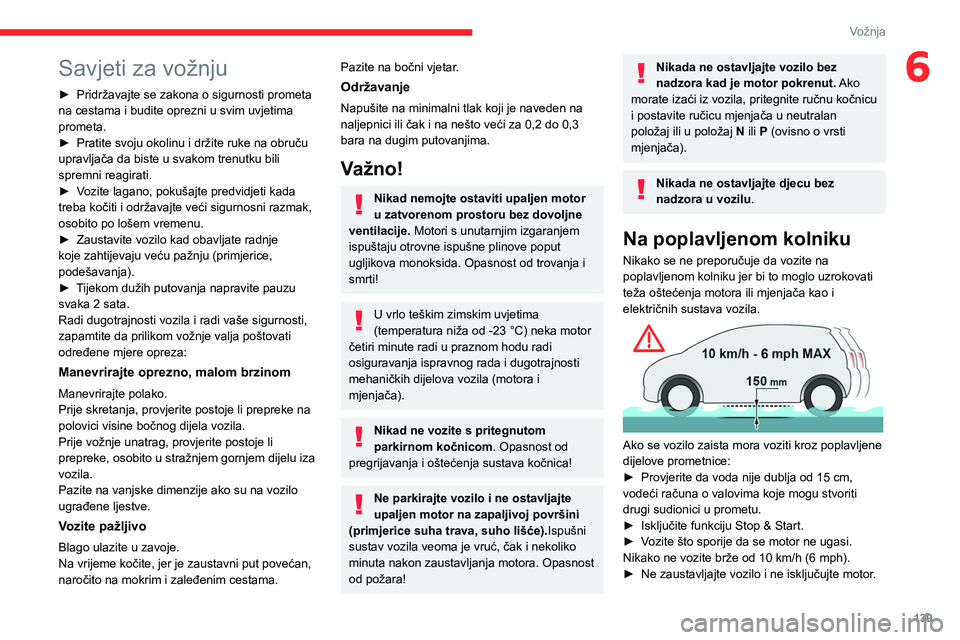

139
Vožnja
6Savjeti za vožnju
► Pridržavajte se zakona o sigurnosti prometa
na cestama i budite oprezni u svim uvjetima
prometa.
►

Pratite svoju okolinu i držite ruke na obruču
upravljača da biste u svakom trenutku bili
spremni reagirati.
►


V
ozite lagano, pokušajte predvidjeti kada
treba kočiti i održavajte veći sigurnosni razmak,
osobito po lošem vremenu.
►

Zaustavite vozilo kad obavljate radnje
koje zahtijevaju veću pažnju (primjerice,
podešavanja).
►


T
ijekom dužih putovanja napravite pauzu
svaka 2 sata.
Radi dugotrajnosti vozila i radi vaše sigurnosti,
zapamtite da prilikom vožnje valja poštovati
određene mjere opreza:
Manevrirajte oprezno, malom brzinom
Manevrirajte polako.
Prije skretanja, provjerite postoje li prepreke na
polovici visine bočnog dijela vozila.
Prije vožnje unatrag, provjerite postoje li
prepreke, osobito u stražnjem gornjem dijelu iza
vozila.
Pazite na vanjske dimenzije ako su na vozilo
ugrađene ljestve.
Vozite pažljivo
Blago ulazite u zavoje.
Na vrijeme kočite, jer je zaustavni put povećan,
naročito na mokrim i zaleđenim cestama.
Pazite na bočni vjetar.
Održavanje
Napušite na minimalni tlak koji je naveden na
naljepnici ili čak i na nešto veći za 0,2 do 0,3
bara na dugim putovanjima.
Važno!
Nikad nemojte ostaviti upaljen motor
u zatvorenom prostoru bez dovoljne
ventilacije. Motori s unutarnjim izgaranjem
ispuštaju otrovne ispušne plinove poput
ugljikova monoksida. Opasnost od trovanja i
smrti!
U vrlo teškim zimskim uvjetima
(temperatura niža od -23 °C) neka motor
četiri minute radi u praznom hodu radi
osiguravanja ispravnog rada i dugotrajnosti
mehaničkih dijelova vozila (motora i
mjenjača).
Nikad ne vozite s pritegnutom
parkirnom kočnicom. Opasnost od
pregrijavanja i oštećenja sustava kočnica!
Ne parkirajte vozilo i ne ostavljajte
upaljen motor na zapaljivoj površini
(primjerice suha trava, suho lišće).Ispušni
sustav vozila veoma je vruć, čak i nekoliko
minuta nakon zaustavljanja motora. Opasnost
od požara!
Nikada ne ostavljajte vozilo bez
nadzora kad je motor pokrenut. Ako
morate izaći iz vozila, pritegnite ručnu kočnicu
i postavite ručicu mjenjača u neutralan
položaj ili u položaj N ili P (ovisno o vrsti
mjenjača).
Nikada ne ostavljajte djecu bez
nadzora u vozilu .
Na poplavljenom kolniku
Nikako se ne preporučuje da vozite na
poplavljenom kolniku jer bi to moglo uzrokovati
teža oštećenja motora ili mjenjača kao i
električnih sustava vozila.


Ako se vozilo zaista mora voziti kroz poplavljene
dijelove prometnice:
►

Provjerite da voda nije dublja od 15 cm,
vodeći računa o valovima koje mogu stvoriti
drugi sudionici u prometu.
►


Isključite funkciju Stop & Start.
►


V
ozite što sporije da se motor ne ugasi.
Nikako ne vozite brže od 10 km/h (6 mph).
►

Ne zaustavljajte vozilo i ne isključujte motor
.

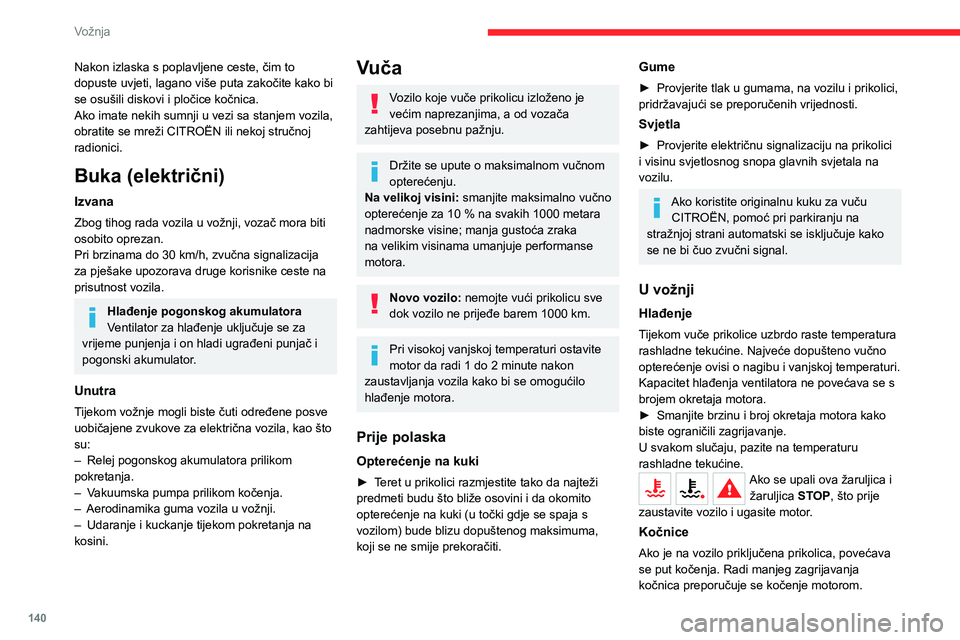

140
Vožnja
Bočni vjetar
Imajte na umu da će vozilo biti podložnije silama
vjetra tijekom vuče.
Zaštita od krađe
Elektroničko kodirano
pokretanje
Daljinski upravljač sadrži elektronički čip s
posebnim kodom. Nakon uključivanja kontakta
taj kod mora biti prepoznat kako bi se motor
mogao pokrenuti.
Nekoliko sekundi nakon isključenja kontakta
taj sustav blokira sustav kontrole motora i time
onemogućuje pokretanje motora u slučaju
provale.
U slučaju neispravnosti, pali se ova
žaruljica, oglašava se zvučni signal i
prikazuje se poruka na ekranu.
Vozilo se ne može pokrenuti; obratite se što prije
mreži CITROËN.
Pokretanje/gašenje
motora
Pokretanje
Parkirna kočnica mora biti pritegnuta.
► Uz ručni mjenjač, postavite ručicu mjenjača
u neutralan položaj, do kraja pritisnite papučicu
Nakon izlaska s poplavljene ceste, čim to
dopuste uvjeti, lagano više puta zakočite kako bi
se osušili diskovi i pločice kočnica.
Ako imate nekih sumnji u vezi sa stanjem vozila,
obratite se mreži CITROËN ili nekoj stručnoj
radionici.
Buka (električni)
Izvana
Zbog tihog rada vozila u vožnji, vozač mora biti
osobito oprezan.
Pri brzinama do 30 km/h, zvučna signalizacija
za pješake upozorava druge korisnike ceste na
prisutnost vozila.
Hlađenje pogonskog akumulatora
Ventilator za hlađenje uključuje se za
vrijeme punjenja i on hladi ugrađeni punjač i
pogonski akumulator.
Unutra
Tijekom vožnje mogli biste čuti određene posve
uobičajene zvukove za električna vozila, kao što
su:
–

Relej pogonskog akumulatora prilikom
pokretanja.
–


V
akuumska pumpa prilikom kočenja.
–

Aerodinamika guma vozila u vožnji.
–


Udaranje i kuckanje tijekom pokretanja na
kosini.
Vuča
Vozilo koje vuče prikolicu izloženo je
većim naprezanjima, a od vozača
zahtijeva posebnu pažnju.
Držite se upute o maksimalnom vučnom
opterećenju.
Na velikoj visini: smanjite maksimalno vučno
opterećenje za 10 % na svakih 1000 metara
nadmorske visine; manja gustoća zraka
na velikim visinama umanjuje performanse
motora.
Novo vozilo: nemojte vući prikolicu sve
dok vozilo ne prijeđe barem 1000 km.
Pri visokoj vanjskoj temperaturi ostavite
motor da radi 1 do 2 minute nakon
zaustavljanja vozila kako bi se omogućilo
hlađenje motora.
Prije polaska
Opterećenje na kuki
► Teret u prikolici razmjestite tako da najteži
predmeti budu što bliže osovini i da okomito
opterećenje na kuki (u točki gdje se spaja s
vozilom) bude blizu dopuštenog maksimuma,
koji se ne smije prekoračiti.
Gume
► Provjerite tlak u gumama, na vozilu i prikolici,
pridržavajući se preporučenih vrijednosti.
Svjetla
► Provjerite električnu signalizaciju na prikolici
i visinu svjetlosnog snopa glavnih svjetala na
vozilu.
Ako koristite originalnu kuku za vuču CITROËN, pomoć pri parkiranju na
stražnjoj strani automatski se isključuje kako
se ne bi čuo zvučni signal.
U vožnji
Hlađenje
Tijekom vuče prikolice uzbrdo raste temperatura
rashladne tekućine. Najveće dopušteno vučno
opterećenje ovisi o nagibu i vanjskoj temperaturi.
Kapacitet hlađenja ventilatora ne povećava se s
brojem okretaja motora.
►

Smanjite brzinu i broj okretaja motora kako
biste ograničili zagrijavanje.
U svakom slučaju, pazite na temperaturu
rashladne tekućine.
Ako se upali ova žaruljica i žaruljica STOP, što prije
zaustavite vozilo i ugasite motor.
Kočnice
Ako je na vozilo priključena prikolica, povećava
se put kočenja. Radi manjeg zagrijavanja
kočnica preporučuje se kočenje motorom.

141
Vožnja
6Bočni vjetar
Imajte na umu da će vozilo biti podložnije silama
vjetra tijekom vuče.
Zaštita od krađe
Elektroničko kodirano
pokretanje
Daljinski upravljač sadrži elektronički čip s
posebnim kodom. Nakon uključivanja kontakta
taj kod mora biti prepoznat kako bi se motor
mogao pokrenuti.
Nekoliko sekundi nakon isključenja kontakta
taj sustav blokira sustav kontrole motora i time
onemogućuje pokretanje motora u slučaju
provale.
U slučaju neispravnosti, pali se ova
žaruljica, oglašava se zvučni signal i
prikazuje se poruka na ekranu.
Vozilo se ne može pokrenuti; obratite se što prije
mreži CITROËN.
Pokretanje/gašenje
motora
Pokretanje
Parkirna kočnica mora biti pritegnuta.
►

Uz

ručni mjenjač, postavite ručicu mjenjača
u neutralan položaj, do kraja pritisnite papučicu
spojke i držite je pritisnutu dok se motor ne
pokrene.
►

Uz automatski mjenjač, postavite ručicu u
položaj P

i zatim pritisnite papučicu kočnice.
Uz standardni ključ / ključ s
daljinskim upravljačem
1.Položaj Stop.
2. Položaj Uključivanje kontakta.
3. Položaj Pokretanje.
►

Umetnite ključ u kontakt-bravu. Sustav
prepoznaje kôd za pokretanje.
►


Otključajte stup upravljača istovremenim
okretanjem obruča upravljača i ključa.
U nekim slučajevima možda ćete morati
snažno okrenuti obruč upravljača (npr.
ako su kotači okrenuti prema pločniku).
►

Okrenite ključ u položaj kontakta 2

radi
uključivanja predgrijanja motora.
► Pričekajte da se ugasi ova žaruljica na
ploči s instrumentima i uključite
elektropokretač motora okretanjem ključa u
položaj 3
bez pritiskanja papučice gasa do
pokretanja motora. Otpustite ključ odmah nakon
pokretanja motora.
Ako je motor zagrijan, žaruljica se ne pali.U nekim vremenskim uvjetima
preporučuje se pridržavanje preporuka u
nastavku:
–

Pri umjerenoj temperaturi ne zagrijavajte
motor na mjestu, nego odmah krenite i vozite
umjerenom brzinom.
–


U zimskim uvjetima, nakon uključivanja
kontakta, žaruljica predgrijanja je duže
upaljena, pričekajte da se ugasi prije polaska.
–


U
ekstremnim zimskim
uvjetima
(temperatura niža od –23 °C)
ostavite motor da radi 4 minute prije
vožnje radi osiguravanja ispravnog rada
i dugotrajnosti mehaničkih dijelova vozila
(motora i mjenjača).
Nemojte nikada ostaviti motor da radi
u zatvorenoj prostoriji bez dovoljnog
prozračivanja: motori s unutrašnjim
izgaranjem ispuštaju otrovne ispušne plinove
poput ugljikovog monoksida. Opasnost od
trovanja i smrti!

142
Vožnja
motor ugašen, isključuju se i funkcije
servouređaja kočnica i upravljača: postoji
opasnost od gubitka nadzora nad vozilom.
Radi sigurnosti, nikada ne izlazite iz
vozila bez daljinskog upravljača, čak ni
nakratko.
Nemojte na daljinski upravljač ili ključ
pričvršćivati teške predmete jer bi to
moglo prouzročiti kvar.
Ključ ostavljen u položaju uključenoga
kontakta
Nakon otvaranja vrata vozača, ako je
ključ ostao u kontakt bravi u položaju 1
(Stop), na to će vas upozoriti poruka
upozorenja popraćena zvučnim signalom.
Ako ključ ostane u kontakt bravi u položaju
2 (kontakt), kontakt se automatski isključuje
nakon jednog sata.
Za ponovno uključivanje kontakta, okrenite
ključ u položaj 1 (Stop), a zatim ponovno u
položaj 2 (kontakt).
Uz sustav Pristup i pokretanje bez
ključa
► Imobilizirajte vozilo.
Ako se motor ne pokrene odmah,
isključite kontakt.
Pričekajte nekoliko sekundi prije ponovnog
pokretanja motora. Ako se motor ne
pokrene nakon nekoliko pokušaja, nemojte
nastaviti: postoji opasnost od oštećenja
elektropokretača i motora.
Obratite se mreži CITROËN ili nekoj stručnoj
radionici.
Uz Pristup i pokretanje bez ključa

► Daljinski upravljač mora biti u vozilu, u
području djelovanja.
► Pritisnite tipku „ START/STOP”
Stup upravljača se otključava, a motor se
pokreće gotovo trenutačno.
Kada je motor zagrijan, žaruljica se ne
pali. U nekim vremenskim uvjetima
preporučuje se pridržavanje preporuka u
nastavku:
–

Pri umjerenim uvjetima ne zagrijavajte
motor dok je vozilo zaustavljeno, nego odmah
krenite i vozite umjerenom brzinom.
–


U vjetrovitim uvjetima kada je paljenje
uključeno, signalna lampica zagrijavanja će
svijetliti duže. Pričekajte da se ugasi prije
pokretanja motora.
–

U
ekstremnim zimskim
uvjetima
(temperatura niža od -23°C)
ostavite motor da radi 4 minute prije vožnje
radi osiguravanja ispravnog rada i očuvanja
dugotrajnosti mehaničkih dijelova vozila
(motora i mjenjača).
Nemojte nikada ostaviti motor da radi
u zatvorenoj prostoriji bez dovoljnog
prozračivanja: motori s unutrašnjim
izgaranjem ispuštaju otrovne ispušne plinove
poput ugljikovog monoksida. Opasnost od
trovanja i smrti!
Što se tiče vozila s dizelskim
motorom, pokreću se tek nakon
gašenja žaruljice zagrijavanja ako je
temperatura niža od nule.
Ako se žaruljica upali nakon pritiska na tipku
„START/STOP”, morate držati pritisnutu
papučicu kočnice ili papučicu spojke do
njezina gašenja i nemojte ponovo pritisnuti
tipku „START/STOP” dok se motor ne
pokrene i radi.
Daljinski upravljač "Pristup i pokretanje
bez ključa" mora biti unutar zone
prepoznavanja.
Nikada ne izlazite iz vozila s daljinskim
upravljačem dok motor radi.
Ako daljinski upravljač više nije u području
djelovanja, prikazuje se poruka.
Postavite daljinski upravljač u područje
djelovanja kako biste mogli pokrenuti motor.
Ako jedan od uvjeta za pokretanje nije ispunjen, na ploči s instrumentima
prikazuje se poruka. U nekim slučajevima
morate okretati obruč upravljača uz pritiskanje
na tipku "START/STOP" radi lakšeg
otključavanja stupa upravljača. Prikazuje se
poruka.
Isključivanje
Uz standardni ključ / ključ s
daljinskim upravljačem
► Zakočite vozilo.
► Okrenite ključ do kraja u položaj 1 (Stop)
i
izvadite ga iz kontakt brave.
►

Za zaključavanje stupa upravljača okrećite
upravljač dok se ne zaključa.
Radi lakšeg otključavanja stupa
upravljača, preporučuje se da kotači
budu usmjereni u osi vozila prije gašenja
motora.
►

Provjerite da je parkirna kočnica dobro
pritegnuta, naročito ako je vozilo na nagibu.
Nikada ne prekidajte kontakt prije
potpunog zaustavljanja vozila. Kad je
