2021 CITROEN JUMPER SPACETOURER Upute Za Rukovanje (in Croatian)

175
Vožnja
6

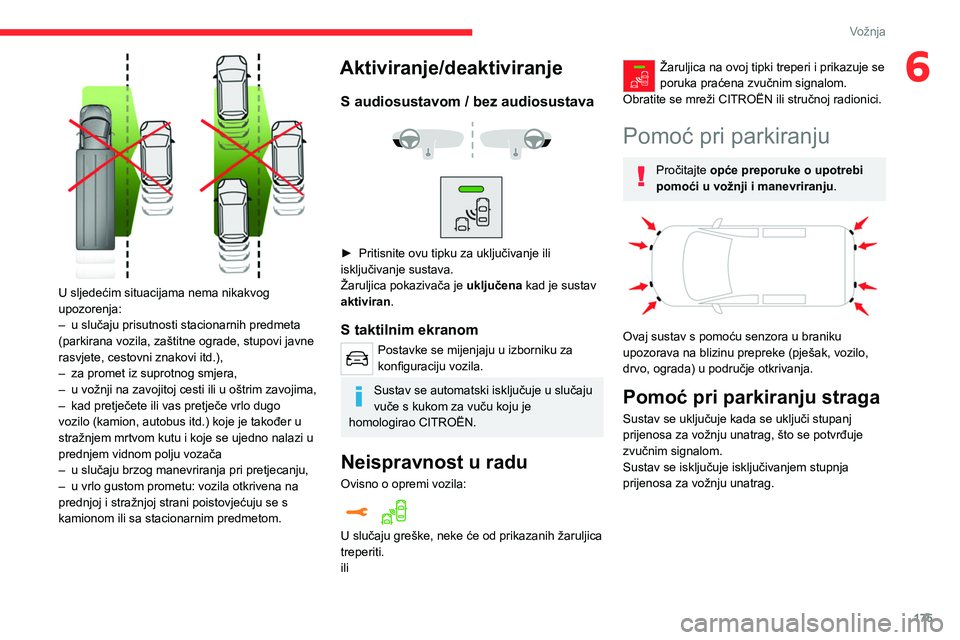

U sljedećim situacijama nema nikakvog
upozorenja:
–
u slučaju prisutnosti stacionarnih predmeta
(parkirana vozila, zaštitne ograde, stupovi javne
rasvjete, cestovni znakovi itd.),
–


za promet iz suprotnog smjera,
–


u vožnji na zavojitoj cesti ili u oštrim zavojima,
–


kad pretječete ili vas pretječe vrlo dugo
vozilo (kamion, autobus itd.) koje je također u
stražnjem mrtvom kutu i koje se ujedno nalazi u
prednjem vidnom polju vozača
–


u slučaju brzog manevriranja pri pretjecanju,
–


u vrlo gustom prometu: vozila otkrivena na
prednjoj i stražnjoj strani poistovjećuju se s
kamionom ili sa stacionarnim predmetom.
Aktiviranje/deaktiviranje
S audiosustavom / bez audiosustava



► Pritisnite ovu tipku za uključivanje ili
isključivanje sustava.
Žaruljica pokazivača je uključena
kad je sustav
aktiviran.
S taktilnim ekranom
Postavke se mijenjaju u izborniku za
konfiguraciju vozila.
Sustav se automatski isključuje u slučaju
vuče s kukom za vuču koju je
homologirao CITROËN.
Neispravnost u radu
Ovisno o opremi vozila:
U slučaju greške, neke će od prikazanih žaruljica
treperiti.
ili
Žaruljica na ovoj tipki treperi i prikazuje se
poruka praćena zvučnim signalom.
Obratite se mreži CITROËN ili stručnoj radionici.
Pomoć pri parkiranju
Pročitajte opće preporuke o upotrebi
pomoći u vožnji i manevriranju .


Ovaj sustav s pomoću senzora u braniku
upozorava na blizinu prepreke (pješak, vozilo,
drvo, ograda) u područje otkrivanja.
Pomoć pri parkiranju straga
Sustav se uključuje kada se uključi stupanj
prijenosa za vožnju unatrag, što se potvrđuje
zvučnim signalom.
Sustav se isključuje isključivanjem stupnja
prijenosa za vožnju unatrag.

176
Vožnja
Neispravnost u radu
U slučaju neispravnosti pri prijelazu u
stupanj prijenosa za vožnju unatrag, na
ploči s instrumentima uključit će se ova žaruljica,
prikazat će se poruka i oglasiti zvučni signal
(kratak pisak).
Zatražite provjeru u mreži CITROËN ili u nekoj
stručnoj radionici.
Top Rear Vision
Pročitajte opće preporuke o upotrebi
pomoći u vožnji i manevriranju .


Čim se uključi stupanj prijenosa za vožnju
unatrag kad je motor pokrenut, sustav prikazuje
neposrednu okolinu vašeg vozila na taktilnom
ekranu pomoću kamere na stražnjoj strani vozila.
Zvučna pomoć

Funkcija pokazuje prisutnost prepreka u zoni
senzorskog otkrivanja.
Informacije o udaljenosti dojavljuju se
isprekidanim zvučnim signalom koji postaje sve
učestaliji kako se vozilo približava prepreci.
Kad udaljenost između vozila i prepreke postane
manja od oko trideset centimetara, zvučni signal
postaje neprekinut.
Pomoću zvuka koji dolazi iz zvučnika (desnog ili
lijevog) možete odrediti na kojoj strani se nalazi
prepreka.
Grafička pomoć



Dopunjuje zvučni signal prikazom segmenata na
ekranu koju su postupno sve bliži vozilu (zeleno:
udaljenije prepreke; žuto:prepreke u blizini;
crveno: prepreke u neposrednoj blizini).
Kad se vozilo sasvim približi prepreci, na ekranu
će se prikazati znak opasnosti.
Pomoć pri parkiranju
sprijeda
Uz pomoć pri parkiranju straga, postoji i funkcija
pomoći sprijeda koja se uključuje u slučaju
otkrivanja prepreke ispred vozila, pod uvjetom da
je brzina vozila manja od 10 km/h.
Pomoć pri parkiranju sprijeda isključuje se ako je
vozilo zaustavljeno dulje od tri sekunde u vožnji
naprijed, ako se ne otkrije nikakva prepreka ili
ako brzina vozila postane veća od 10
km/h.
Zvuk koji odašilje zvučnik (prednji ili
stražnji) pokazuje položaj prepreke u
odnosu na vozilo – ispred ili iza.
Isključivanje/uključivanje
Bez audiosustava



► Pritisnite ovu tipku za isključivanje ili
uključivanje sustava.
Žaruljica pokazivača je upaljena
kad je sustav
isključen.
Uz autoradio ili taktilni ekran
Postavke se mijenjaju u izborniku
za konfiguraciju vozila.
Funkcija pomoći pri parkiranju straga
automatski se isključuje ako priključite
prikolicu ili nosač bicikla na napravu za vuču
koja je postavljena u skladu s preporukama
proizvođača.
Ograničenja u radu
Nagib vozila ako je prtljažnik opterećen može
poremetiti mjerenje udaljenosti.

177
Vožnja
6Neispravnost u radu
U slučaju neispravnosti pri prijelazu u
stupanj prijenosa za vožnju unatrag, na
ploči s instrumentima uključit će se ova žaruljica,
prikazat će se poruka i oglasiti zvučni signal
(kratak pisak).
Zatražite provjeru u mreži CITROËN ili u nekoj
stručnoj radionici.
Top Rear Vision
Pročitajte opće preporuke o upotrebi
pomoći u vožnji i manevriranju .


Čim se uključi stupanj prijenosa za vožnju
unatrag kad je motor pokrenut, sustav prikazuje
neposrednu okolinu vašeg vozila na taktilnom
ekranu pomoću kamere na stražnjoj strani vozila.




Ekran je podijeljen na dva dijela: s
kontekstualnim prikazom i s prikazom vozila i
neposredne okoline odozgo.
Pomoć pri parkiranju dopunjuje podatke o
pogledu na vozilo odozgo.
Mogu se prikazivati razni kontekstualni prikazi:
–
Standardni pogled.
–


180° view
.
–

Zumirani pogled.
Način rada

AUTO uključen je prema zadanim
postavkama.
U ovom načinu rada sustav će odabrati najbolji
pogled za prikaz (standardni ili zumirani).
Vrsta pogleda može se promijeniti u svakom
trenutku za vrijeme manevriranja.
Status sustava ne memorira se nakon prekida
kontakta.
Načela rada

Upotrebom stražnje kamere snima se
neposredna okolina vozila pri manevriranju
malom brzinom.
Slika neposredne okoline s gornje strane vozila
rekonstruira se (prikazuje se između plavih linija)
u stvarnom vremenu za vrijeme manevriranja.
Time se olakšava izravnavanje vozila prilikom
parkiranja i daje uvid u sve prepreke u
blizini. Slika se automatski briše ako je vozilo
zaustavljeno duže vrijeme.
Pri brzini većoj od 10 km/h slika se
prestaje prikazivati.
Funkcija se automatski isključuje oko 7
sekundi nakon isključivanja stupnja za vožnju
natrag ili nakon otvaranja nekih vrata ili
poklopca prtljažnika.
Aktivacija
Automatski se uključuje prilikom prebacivanja
u stupanj za vožnju unatrag pri brzini manjoj od
10
km/h.

178
Vožnja
Zumirani pogled

Kamera snima okolinu prilikom manevriranja i
izrađuje pogled odozgo prema natrag u bliskoj
okolici, što omogućuje manevriranje vozilom s
obzirom na okolne prepreke.
Taj je pogled dostupan u načinu rada AUTO ili se
može izabrati u izborniku za promjenu pogleda.
Prikazane prepreke mogu se činiti dalje
nego što jesu.
Za vrijeme manevriranja, važno je provjeravati
bočne strane pomoću retrovizora.
Dodatne informacije o području oko vozila
pruža i pomoć pri parkiranju.

Način prikaza može se promijeniti u svakom
trenutku pritiskom na podizbornik označen
strelicom.
Nakon otvaranja podizbornika, izaberite jedan od
četiri pogleda:
Standardni pogled
180-stupanjski pogled
Zumirani pogled
Način rada AUTO
Funkcija se isključuje:
–
ako je priključena prikolica ili ako
na napravu za vuču postavite nosač bicikla
(ako je naprava za vuču ugrađena prema
preporukama proizvođača)
–

pri brzini većoj od približno 10
km/h
–

ako je prtljažnik otvoren
–


Nakon prebacivanja iz stupnja prijenosa
za vožnju unatrag (slika će biti prikazana 7
sekundi).
– Pritiskom na bijelu strelicu u gornjem
lijevom kutu taktilnog ekrana.
Program AUTO

Taj način rada je normalno uključen.
Pomoću senzora na stražnjem braniku,
automatski program omogućuje prelazak s
pogleda straga (standardni pogled) na pogled
odozgo (zumirani pogled), prilikom približavanja
prepreci za vrijeme manevriranja na razini
crvene crte (na manje od 30
cm).
Standardni pogled

Na ekranu je prikazano područje iza vozila.
Plave crte 1 predstavljaju širinu vozila s
otklopljenim retrovizorima; njihov se položaj
mijenja ovisno o položaju obruča upravljača.
Crvena crta 2 predstavlja udaljenost od 30 cm
od stražnjeg branika, a dvije plave crte 3 i 4
udaljenost od 1, odnosno 2
m.
Taj je pogled dostupan u načinu rada AUTO ili se
može izabrati u izborniku za promjenu pogleda.

179
Vožnja

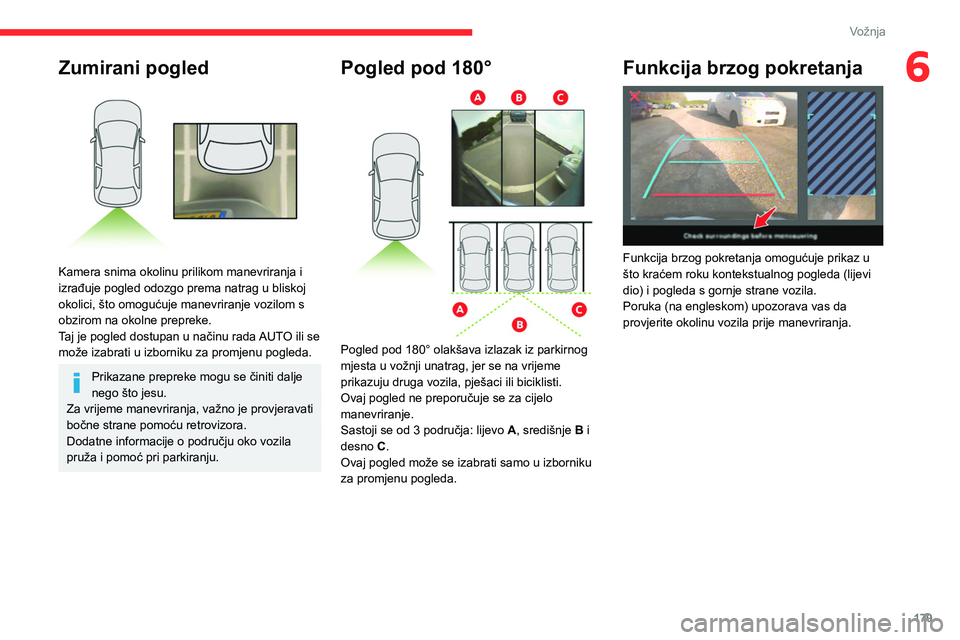

6Zumirani pogled

Kamera snima okolinu prilikom manevriranja i
izrađuje pogled odozgo prema natrag u bliskoj
okolici, što omogućuje manevriranje vozilom s
obzirom na okolne prepreke.
Taj je pogled dostupan u načinu rada AUTO ili se
može izabrati u izborniku za promjenu pogleda.
Prikazane prepreke mogu se činiti dalje
nego što jesu.
Za vrijeme manevriranja, važno je provjeravati
bočne strane pomoću retrovizora.
Dodatne informacije o području oko vozila
pruža i pomoć pri parkiranju.
Pogled pod 180°

Pogled pod 180° olakšava izlazak iz parkirnog
mjesta u vožnji unatrag, jer se na vrijeme
prikazuju druga vozila, pješaci ili biciklisti.
Ovaj pogled ne preporučuje se za cijelo
manevriranje.
Sastoji se od 3 područja: lijevo A, središnje B i
desno C.
Ovaj pogled može se izabrati samo u izborniku
za promjenu pogleda.
Funkcija brzog pokretanja

Funkcija brzog pokretanja omogućuje prikaz u
što kraćem roku kontekstualnog pogleda (lijevi
dio) i pogleda s gornje strane vozila.
Poruka (na engleskom) upozorava vas da
provjerite okolinu vozila prije manevriranja.

preporuuje

Kompatibilnost goriva
Dizelska goriva koja su u skladu s normama
EN590, EN16734 i EN16709 sadrže do 7 %,
10 %, 20 % i 30 % metilnog estera masne
kiseline. Čak i samo povremena upotreba goriva
B20 ili B30 zahtijeva posebne uvjete održavanja
koji se nazivaju "Otežani uvjeti".

Dizelsko gorivo s parafinom u skladu s normom
EN15940.
Upotreba bilo koje druge vrste (bio)goriva
(čista ili razrijeđena ulja biljnog ili
životinjskog porijekla, lož-ulje...) strogo je
zabranjena (opasnost od oštećenja motora i
kruga goriva).
Dopuštena je upotreba samo aditiva za
dizelska goriva koji zadovoljavaju normu
B715000.
Dizel pri niskoj temperaturi
Pri temperaturama nižim od 0 °C stvaranje
parafina u dizelskim ljetnim gorivima moglo bi
ometati pravilan rad motora. Tijekom takvih
temperaturnih uvjeta koristite dizelska zimska
goriva i održavajte napunjenost spremnika na
razini višoj od 50 %.

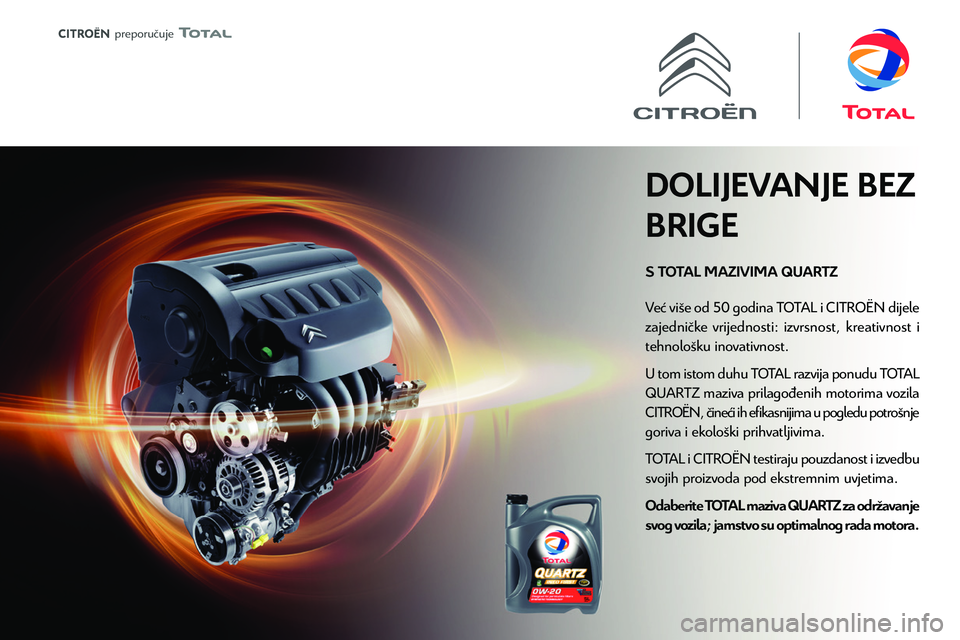

S TOTAL MAZIVIMA QUARTZ
DOLIJEVANJE BEZ
BRIGE
V
zajedni\036k
tehnolo\232ku inovativnost.
U tom istom duhu T
QUARTZ
CITRO\313N, \036ine\037i ih e\034kasnijima u pogledu potro\232nje
goriva i ek
T
svojih proizvoda pod ekstremnim uvjetima.
Odaberite TOTAL maziva QUARTZ za odravanje
svog vozila; jamstvo su optimalnog rada motora.

181
Praktične informacije

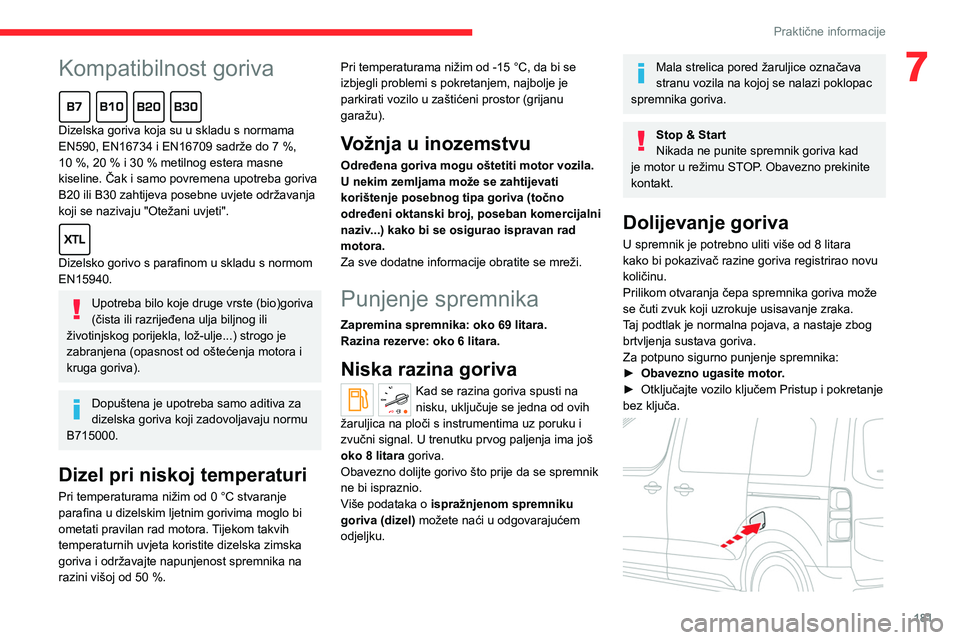

7Kompatibilnost goriva
Dizelska goriva koja su u skladu s normama
EN590, EN16734 i EN16709 sadrže do 7 %,
10
%, 20 % i 30 % metilnog estera masne
kiseline. Čak i samo povremena upotreba goriva
B20 ili B30 zahtijeva posebne uvjete održavanja
koji se nazivaju "Otežani uvjeti".

Dizelsko gorivo s parafinom u skladu s normom
EN15940.
Upotreba bilo koje druge vrste (bio)goriva
(čista ili razrijeđena ulja biljnog ili
životinjskog porijekla, lož-ulje...) strogo je
zabranjena (opasnost od oštećenja motora i
kruga goriva).
Dopuštena je upotreba samo aditiva za
dizelska goriva koji zadovoljavaju normu
B715000.
Dizel pri niskoj temperaturi
Pri temperaturama nižim od 0 °C stvaranje
parafina u dizelskim ljetnim gorivima moglo bi
ometati pravilan rad motora.
Tijekom takvih
temperaturnih uvjeta koristite dizelska zimska
goriva i održavajte napunjenost spremnika na
razini višoj od 50
%. Pri temperaturama nižim od -15
°C, da bi se
izbjegli problemi s pokretanjem, najbolje je
parkirati vozilo u zaštićeni prostor (grijanu
garažu).
Vožnja u inozemstvu
Određena goriva mogu oštetiti motor vozila.
U nekim zemljama može se zahtijevati
korištenje posebnog tipa goriva (točno
određeni oktanski broj, poseban komercijalni
naziv...) kako bi se osigurao ispravan rad
motora.
Za sve dodatne informacije obratite se mreži.
Punjenje spremnika
Zapremina spremnika: oko 69 litara.
Razina rezerve: oko 6 litara.
Niska razina goriva
Kad se razina goriva spusti na
nisku, uključuje se jedna od ovih
žaruljica na ploči s instrumentima uz poruku i
zvučni signal. U trenutku prvog paljenja ima još
oko 8 litara goriva.
Obavezno dolijte gorivo što prije da se spremnik
ne bi ispraznio.
Više podataka o ispražnjenom spremniku
goriva (dizel) možete naći u odgovarajućem
odjeljku.
Mala strelica pored žaruljice označava
stranu vozila na kojoj se nalazi poklopac
spremnika goriva.
Stop & Start
Nikada ne punite spremnik goriva kad
je motor u režimu STOP. Obavezno prekinite
kontakt.
Dolijevanje goriva
U spremnik je potrebno uliti više od 8 litara
kako bi pokazivač razine goriva registrirao novu
količinu.
Prilikom otvaranja čepa spremnika goriva može
se čuti zvuk koji uzrokuje usisavanje zraka.
Taj podtlak je normalna pojava, a nastaje zbog
brtvljenja sustava goriva.
Za potpuno sigurno punjenje spremnika:
►

Obavezno ugasite motor
.
►

Otključajte vozilo ključem Pristup i pokretanje
bez ključa.

182

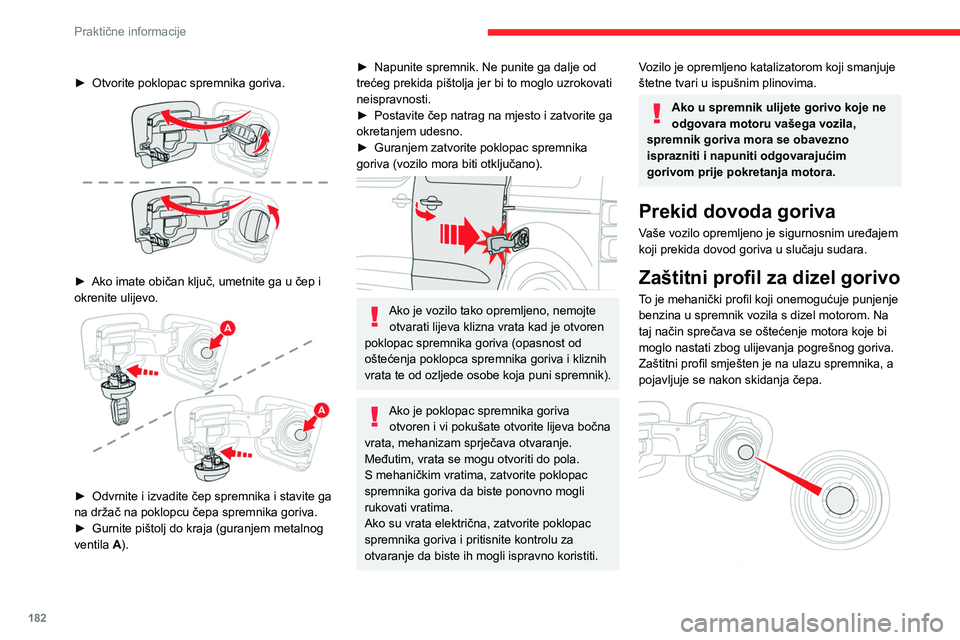

Praktične informacije
► Otvorite poklopac spremnika goriva.

► Ako imate običan ključ, umetnite ga u čep i
okrenite ulijevo.


► Odvrnite i izvadite čep spremnika i stavite ga
na držač na poklopcu čepa spremnika goriva.
►

Gurnite pištolj do kraja (guranjem metalnog
ventila

A).
► Napunite spremnik. Ne punite ga dalje od
trećeg prekida pištolja jer bi to moglo uzrokovati
neispravnosti.
►

Postavite čep natrag na mjesto i zatvorite ga
okretanjem udesno.
►


Guranjem zatvorite poklopac spremnika
goriva (vozilo mora biti otključano).


Ako je vozilo tako opremljeno, nemojte otvarati lijeva klizna vrata kad je otvoren
poklopac spremnika goriva (opasnost od
oštećenja poklopca spremnika goriva i kliznih
vrata te od ozljede osobe koja puni spremnik).
Ako je poklopac spremnika goriva otvoren i vi pokušate otvorite lijeva bočna
vrata, mehanizam sprječava otvaranje.
Međutim, vrata se mogu otvoriti do pola.
S mehaničkim vratima, zatvorite poklopac
spremnika goriva da biste ponovno mogli
rukovati vratima.
Ako su vrata električna, zatvorite poklopac
spremnika goriva i pritisnite kontrolu za
otvaranje da biste ih mogli ispravno koristiti.
Vozilo je opremljeno katalizatorom koji smanjuje
štetne tvari u ispušnim plinovima.
Ako u spremnik ulijete gorivo koje ne
odgovara motoru vašega vozila,
spremnik goriva mora se obavezno
isprazniti i napuniti odgovarajućim
gorivom prije pokretanja motora.
Prekid dovoda goriva
Vaše vozilo opremljeno je sigurnosnim uređajem
koji prekida dovod goriva u slučaju sudara.
Zaštitni profil za dizel gorivo
To je mehanički profil koji onemogućuje punjenje
benzina u spremnik vozila s dizel motorom. Na
taj način sprečava se oštećenje motora koje bi
moglo nastati zbog ulijevanja pogrešnog goriva.
Zaštitni profil smješten je na ulazu spremnika, a
pojavljuje se nakon skidanja čepa.


Kada se pištolj za punjenje benzina umetne
u otvor spremnika dizelskog goriva, doći će u
dodir sa zaklopkom. Sustav ostaje zatvoren i
onemogućuje punjenje.
Ne pokušavajte dalje i umetnite pištolj za
punjenje dizel goriva.
Spremnik se i dalje može napuniti iz
kanistra.
Za dobro ulijevanje goriva, približite otvor
kanistra, ali ga nemojte priljubiti na zaklopku
zaštitnog profila.
Vožnja u inozemstvu
Pištolji za dizelsko gorivo mogu biti
različiti u pojedinačnim zemljama. Zato
zaštitni profil za gorivo može onemogućavati
punjenje spremnika.
Zaštitni profil za gorivo nemaju sva
vozila s dizelskim motorom. Stoga vam
preporučujemo da prije putovanja u
inozemstvo provjerite u mreži CITROËN je li
vaše vozilo prilagođeno opremi za punjenje u
zemlji u koju namjeravate otići.
Sustav punjenja
(električni)
Električni sustav od 400 V
Električni sustav za vuču, koji radi na napon od
oko 400 V, naznačen je narančastim kabelima,
