2021 CITROEN C4 SPACETOURER ΟΔΗΓΌΣ ΧΡΉΣΗΣ (in Greek)

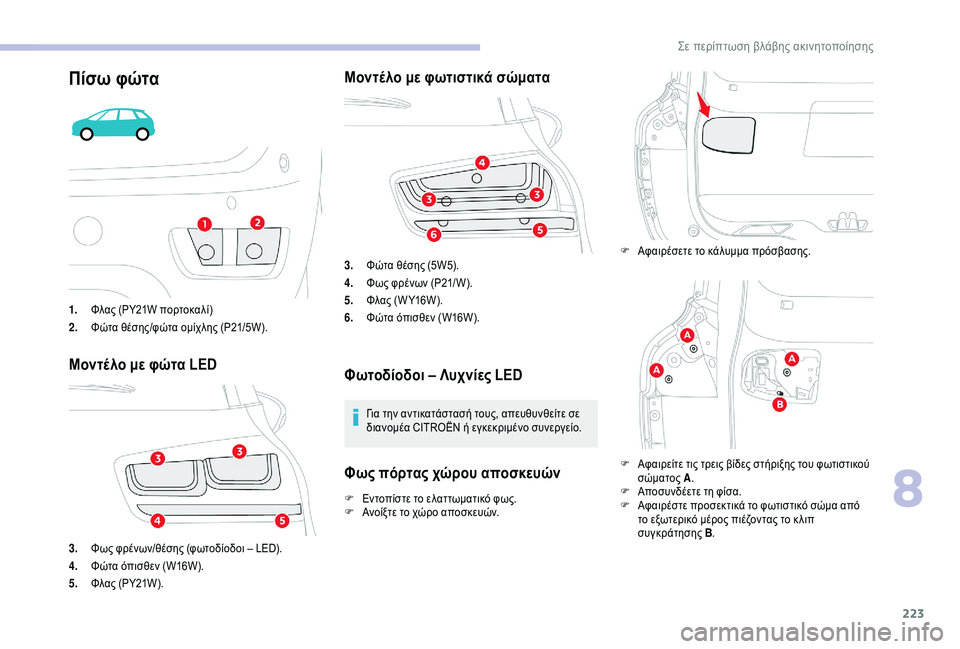

223
Πίσω φώτα
1.Φλας (PY21W πορτοκαλί)
2. Φώτα θέσης/φώτα ομίχλης (P21/5W).
Μοντέλο με φώτα LED
3.Φως φρένων/θέσης (φωτοδίοδοι – LED).
4. Φώτα όπισθεν (W16W).
5. Φλας (PY21W).
Μοντέλο με φωτιστικά σώματα
3.Φώτα θέσης (5W5).
4. Φως φρένων (P21/ W).
5. Φλας (W Y16W).
6. Φώτα όπισθεν (W16W).
Φωτοδίοδοι – Λυχνίες LED
Για την αντικατάστασή τους, απευθυνθείτε σε
διανομέα CITROËN ή εγκεκριμένο συνεργείο.
Φως πόρτας χώρου αποσκευών
F Εντοπίστε το ελαττωματικό φως.
F
Α νοίξτε το χώρο αποσκευών. F

Α
φαιρέσετε το κάλυμμα πρόσβασης.
F
Α
φαιρείτε τις τρεις βίδες στήριξης του φωτιστικού
σώματος A.
F Α ποσυνδέετε τη φίσα.
F Α φαιρέστε προσεκτικά το φωτιστικό σώμα από
το εξωτερικό μέρος πιέζοντας το κ λιπ
συ
γκράτησης Β.
8
Σε περίπτωση βλάβης ακινητοποίησης

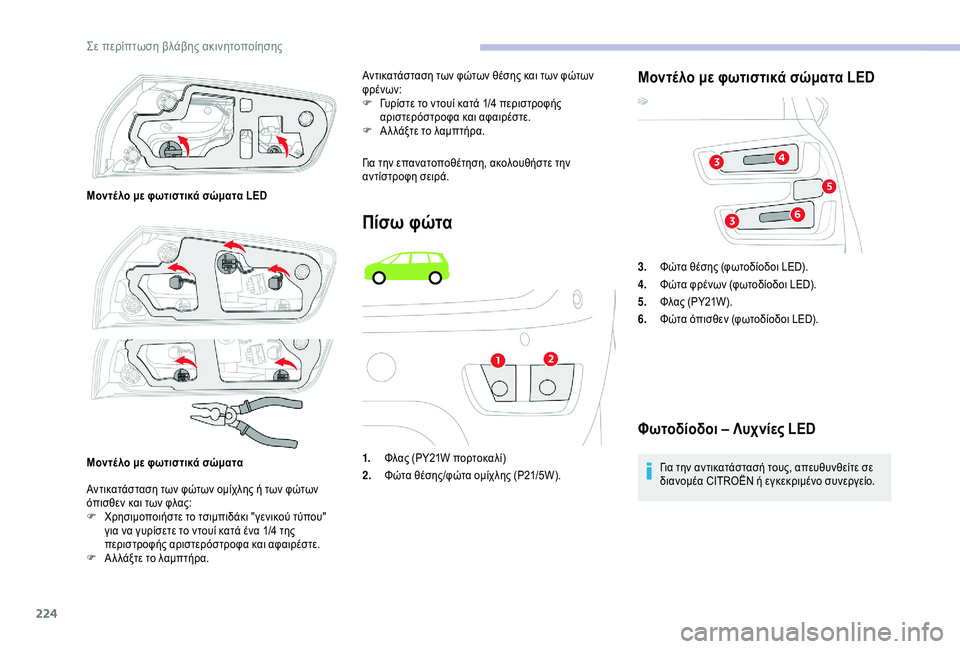

224
Αντικατάσταση των φώτων ομίχλης ή των φώτων
όπισθεν και των φλας:
F
Χ
ρησιμοποιήστε το τσιμπιδάκι "γενικού τύπου"
για να γυρίσετε το ντουί κατά ένα 1/4
της
περιστροφής αριστερόστροφα και αφαιρέστε.
F

Α
λ λάξτε το λαμπτήρα. Αντικατάσταση των φώτων θέσης και των φώτων
φρένων:
F

Γ
υρίστε το ντουί κατά 1/4 περιστροφής
αριστερόστροφα και αφαιρέστε.
F
Α
λ λάξτε το λαμπτήρα.
Για την επανατοποθέτηση, ακολουθήστε την
αντίστροφη σειρά.
Πίσω φώτα
1. Φλας (PY21W πορτοκαλί)
2. Φώτα θέσης/φώτα ομίχλης (P21/5W).
Μοντέλο με φωτιστικά σώματα LED
3.Φώτα θέσης (φωτοδίοδοι LED).
4. Φώτα φρένων (φωτοδίοδοι LED).
5. Φλας (PY21W).
6. Φώτα όπισθεν (φωτοδίοδοι LED).
Φωτοδίοδοι – Λυχνίες LED
Για την αντικατάστασή τους, απευθυνθείτε σε
διανομέα CITROËN ή εγκεκριμένο συνεργείο.
Μοντέ λο με φωτιστικά σώματα LED
Μοντέ λο με φωτιστικά σώματα
Σε περίπτωση βλάβης ακινητοποίησης

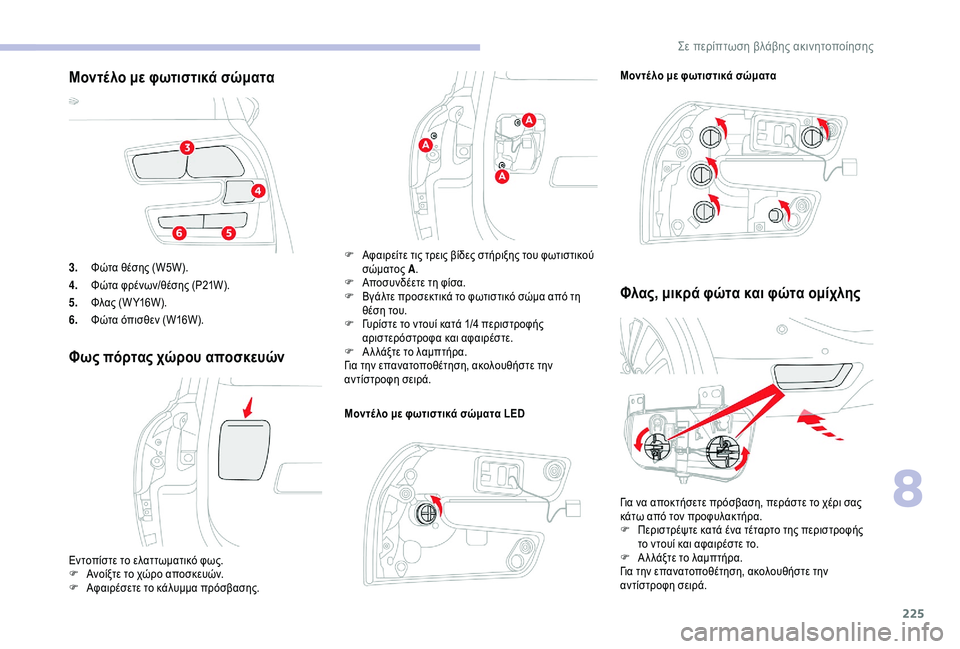

225
3.Φώτα θέσης (W5W).
4. Φώτα φρένων/θέσης (P21W).
5. Φλας (W Y16W).
6. Φώτα όπισθεν (W16W).
Φως πόρτας χώρου αποσκευών
Μοντέ λο με φωτιστικά σώματα LED
Φλας, μικρά φώτα και φώτα ομίχλης
Μοντέλο με φωτιστικά σώματα
Εντοπίστε το ελαττωματικό φως.
F
Α νοίξτε το χώρο αποσκευών.
F

Α
φαιρέσετε το κάλυμμα πρόσβασης. F

Α
φαιρείτε τις τρεις βίδες στήριξης του φωτιστικού
σώματος A.
F
Α
ποσυνδέετε τη φίσα.
F
Β
γάλτε προσεκτικά το φωτιστικό σώμα από τη
θέση του.
F
Γ
υρίστε το ντουί κατά 1/4 περιστροφής
αριστερόστροφα και αφαιρέστε.
F
Α
λ λάξτε το λαμπτήρα.
Για την επανατοποθέτηση, ακολουθήστε την
αντίστροφη σειρά. Μοντέ λο με φωτιστικά σώματα
Για να αποκτήσετε πρόσβαση, περάστε το χέρι σας
κάτω από τον προφυλακτήρα.
F

Π
εριστρέψτε κατά ένα τέταρτο της περιστροφής
το ντουί και αφαιρέστε το.
F Α λ λάξτε το λαμπτήρα.
Για την επανατοποθέτηση, ακολουθήστε την
αντίστροφη σειρά.
8
Σε περίπτωση βλάβης ακινητοποίησης

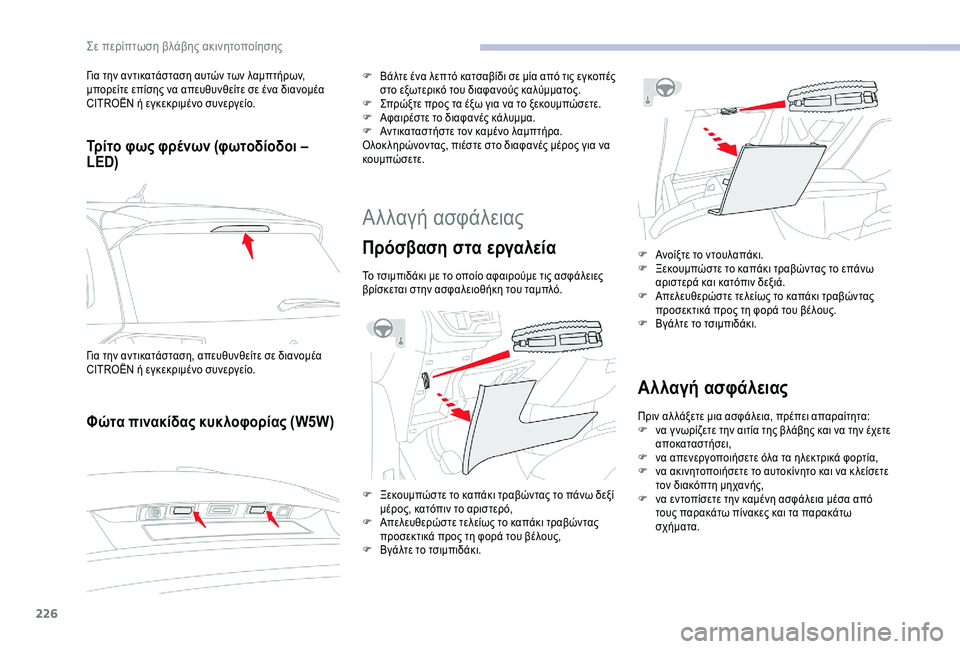

226
Τρίτο φως φρένων (φωτοδίοδοι –
LED)
Φώτα πινακίδας κυκλοφορίας (W5W)
F Βάλτε ένα λεπτό κατσαβίδι σε μία από τις εγκοπές στο εξωτερικό του διαφανούς καλύμματος.
F

Σ
πρώξτε προς τα έξω για να το ξεκουμπώσετε.
F

Α
φαιρέστε το διαφανές κάλυμμα.
F

Α
ντικαταστήστε τον καμένο λαμπτήρα.
Ολοκ ληρώνοντας, πιέστε στο διαφανές μέρος για να
κουμπώσετε.
Για την αντικατάσταση αυτών των λαμπτήρων,
μπορείτε επίσης να απευθυνθείτε σε ένα διανομέα
CITROËN ή εγκεκριμένο συνεργείο.
Για την αντικατάσταση, απευθυνθείτε σε διανομέα
CITROËN ή εγκεκριμένο συνεργείο.
Αλλαγή ασφάλειας
Πρόσβαση στα εργαλεία
Το τσιμπιδάκι με το οποίο αφαιρούμε τις ασφάλειες
βρίσκεται στην ασφαλειοθήκη του ταμπλό.
F

Ξ
εκουμπώστε το καπάκι τραβώντας το πάνω δεξί
μέρος, κατόπιν το αριστερό,
F

Α
πελευθερώστε τελείως το καπάκι τραβώντας
προσεκτικά προς τη φορά του βέλους,
F

Β
γάλτε το τσιμπιδάκι. F

Α
νοίξτε το ντουλαπάκι.
F Ξ εκουμπώστε το καπάκι τραβώντας το επάνω
αριστερά και κατόπιν δεξιά.
F

Α
πελευθερώστε τελείως το καπάκι τραβώντας
προσεκτικά προς τη φορά του βέλους.
F

Β
γάλτε το τσιμπιδάκι.
Αλλαγή ασφάλειας
Πριν αλ λάξετε μια ασφάλεια, πρέπει απαραίτητα:
F ν α γ νωρίζετε την αιτία της βλάβης και να την έχετε
αποκαταστήσει,
F

ν
α απενεργοποιήσετε όλα τα ηλεκτρικά φορτία,
F

ν
α ακινητοποιήσετε το αυτοκίνητο και να κ λείσετε
τον διακόπτη μηχανής,
F

ν
α εντοπίσετε την καμένη ασφάλεια μέσα από
τους παρακάτω πίνακες και τα παρακάτω
σχήματα.
Σε περίπτωση βλάβης ακινητοποίησης

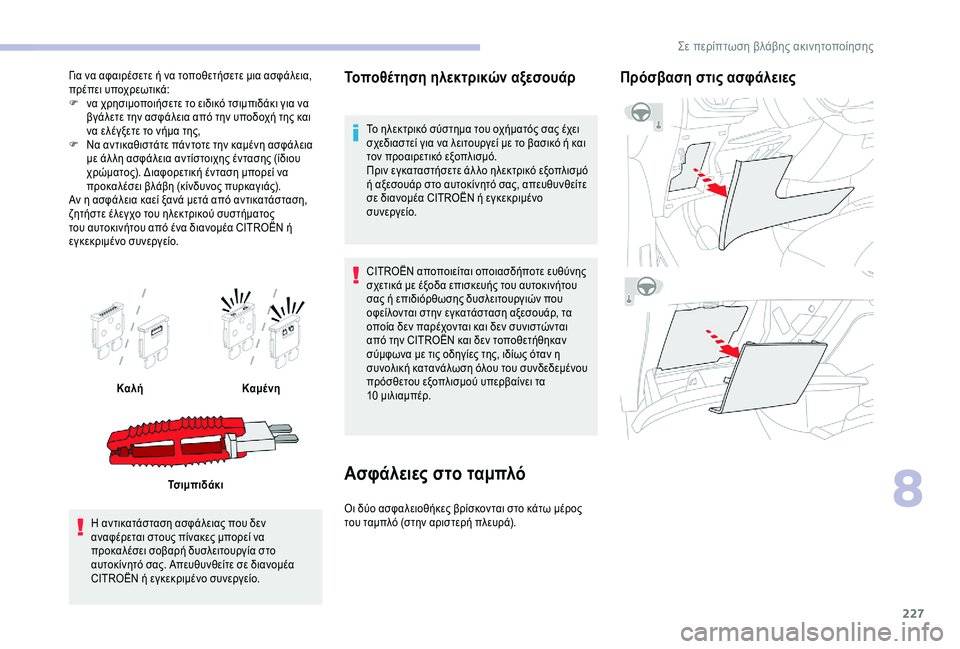

227
Για να αφαιρέσετε ή να τοποθετήσετε μια ασφάλεια,
πρέπει υποχρεωτικά:
F
ν
α χρησιμοποιήσετε το ειδικό τσιμπιδάκι για να
βγάλετε την ασφάλεια από την υποδοχή της και
να ελέγξετε το νήμα της,
F

Ν
α αντικαθιστάτε πάντοτε την καμένη ασφάλεια
με άλ λη ασφάλεια αντίστοιχης έντασης (ίδιου
χρώματος). Διαφορετική ένταση μπορεί να
προκαλέσει βλάβη (κίνδυνος πυρκαγιάς).
Αν η ασφάλεια καεί ξανά μετά από αντικατάσταση,
ζητήστε έλεγχο του ηλεκτρικού συστήματος
του αυτοκινήτου από ένα διανομέα CITROËN ή
εγκεκριμένο συνεργείο.
Η αντικατάσταση ασφάλειας που δεν
αναφέρεται στους πίνακες μπορεί να
προκαλέσει σοβαρή δυσλειτουργία στο
αυτοκίνητό σας. Απευθυνθείτε σε διανομέα
CITROËN ή εγκεκριμένο συνεργείο.Τοποθέτηση ηλεκτρικών αξεσουάρ
Το ηλεκτρικό σύστημα του οχήματός σας έχει
σχεδιαστεί για να λειτουργεί με το βασικό ή και
τον προαιρετικό εξοπλισμό.
Πριν εγκαταστήσετε άλ λο ηλεκτρικό εξοπλισμό
ή αξεσουάρ στο αυτοκίνητό σας, απευθυνθείτε
σε διανομέα CITROËN ή εγκεκριμένο
συνεργείο.
CITROËN αποποιείται οποιασδήποτε ευθύνης
σχετικά με έξοδα επισκευής του αυτοκινήτου
σας ή επιδιόρθωσης δυσλειτουργιών που
οφείλονται στην εγκατάσταση αξεσουάρ, τα
οποία δεν παρέχονται και δεν συνιστώνται
από την CITROËN και δεν τοποθετήθηκαν
σύμφωνα με τις οδηγίες της, ιδίως όταν η
συνολική κατανάλωση όλου του συνδεδεμένου
πρόσθετου εξοπλισμού υπερβαίνει τα
10 μιλιαμπέρ.
Ασφάλειες στο ταμπλό
Οι δύο ασφαλειοθήκες βρίσκονται στο κάτω μέρος
του ταμπλό (στην αριστερή πλευρά).
Πρόσβαση στις ασφάλειες
Καλή Καμένη
Τσιμπιδάκι
8
Σε περίπτωση βλάβης ακινητοποίησης

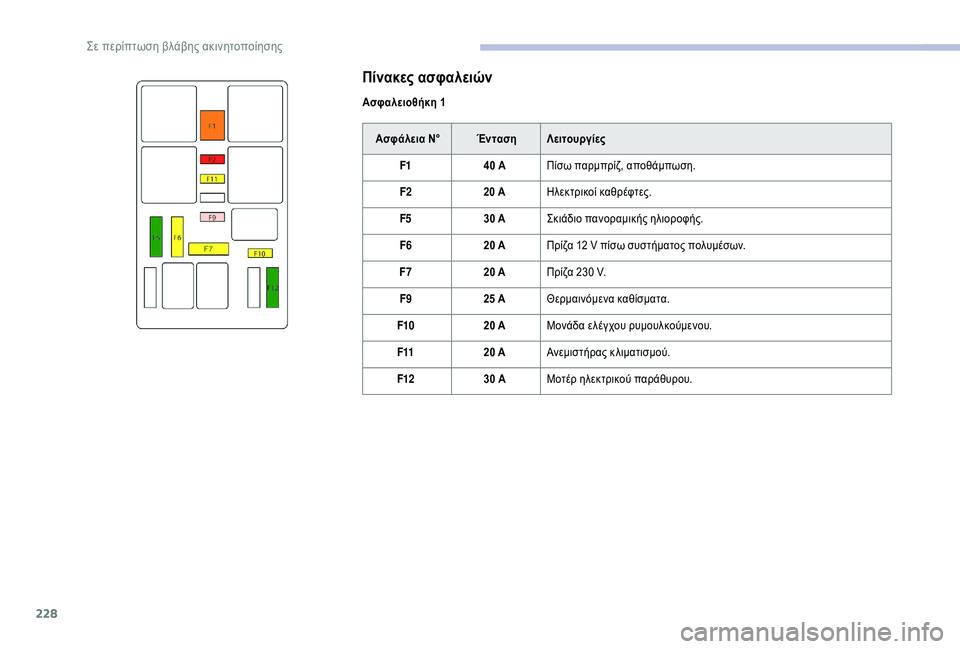

228
Πίνακες ασφαλειών
Ασφάλεια N°ΈντασηΛειτουργίες
F1 40
AΠίσω παρμπρίζ, αποθάμπωση.
F2 20
AΗλεκτρικοί καθρέφτες.
F5 30
AΣκιάδιο πανοραμικής ηλιοροφής.
F6 20
AΠρίζα 12
V πίσω συστήματος πολυμέσων.
F7 20
AΠρίζα 230
V.
F9 25
AΘερμαινόμενα καθίσματα.
F10 20
AΜονάδα ελέγχου ρυμουλκούμενου.
F11 20
AΑνεμιστήρας κλιματισμού.
F12 30
AΜοτέρ ηλεκτρικού παράθυρου.
Ασφαλειοθήκη 1
Σε περίπτωση βλάβης ακινητοποίησης

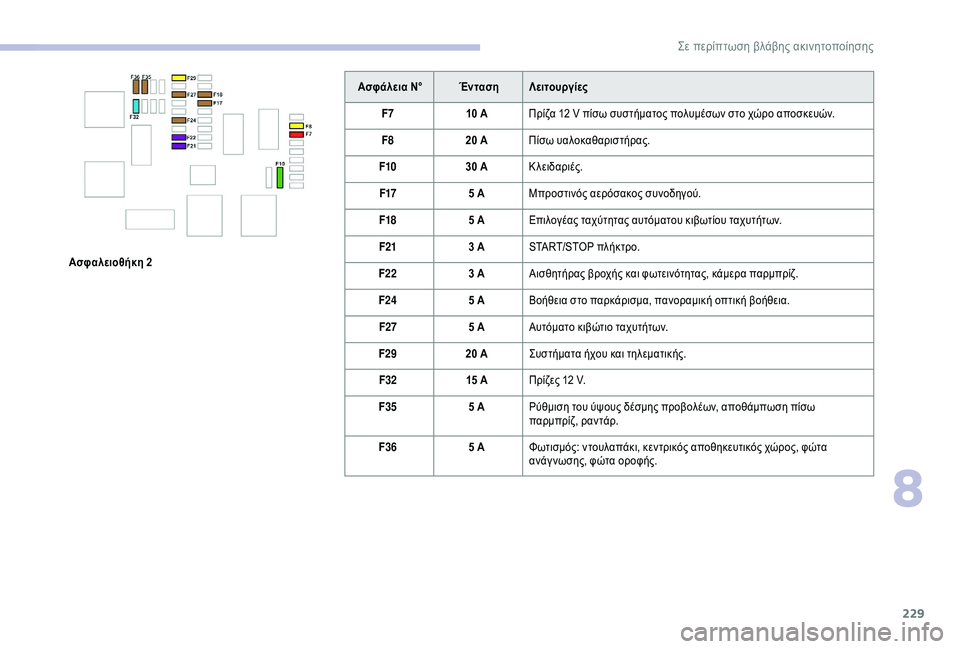

229
Ασφαλειοθήκη 2Ασφάλεια N°
ΈντασηΛειτουργίες
F7 10 A
Πρίζα 12 V πίσω συστήματος πολυμέσων στο χώρο αποσκευών.
F8 20 A
Πίσω υαλοκαθαριστήρας.
F10 30 A
Κλειδαριές.
F17 5 A
Μπροστινός αερόσακος συνοδηγού.
F18 5 A
Επιλογέας ταχύτητας αυτόματου κιβωτίου ταχυτήτων.
F21 3 A
START/STOP πλήκτρο.
F22 3
AΑισθητήρας βροχής και φωτεινότητας, κάμερα παρμπρίζ.
F24 5
AΒοήθεια στο παρκάρισμα, πανοραμική οπτική βοήθεια.
F27 5
AΑυτόματο κιβώτιο ταχυτήτων.
F29 20
AΣυστήματα ήχου και τηλεματικής.
F32 15
AΠρίζες 12
V.
F35 5
AΡύθμιση του ύψους δέσμης προβολέων, αποθάμπωση πίσω
παρμπρίζ, ραντάρ.
F36 5
AΦωτισμός: ντουλαπάκι, κεντρικός αποθηκευτικός χώρος, φώτα
ανάγ νωσης, φώτα οροφής.
8
Σε περίπτωση βλάβης ακινητοποίησης

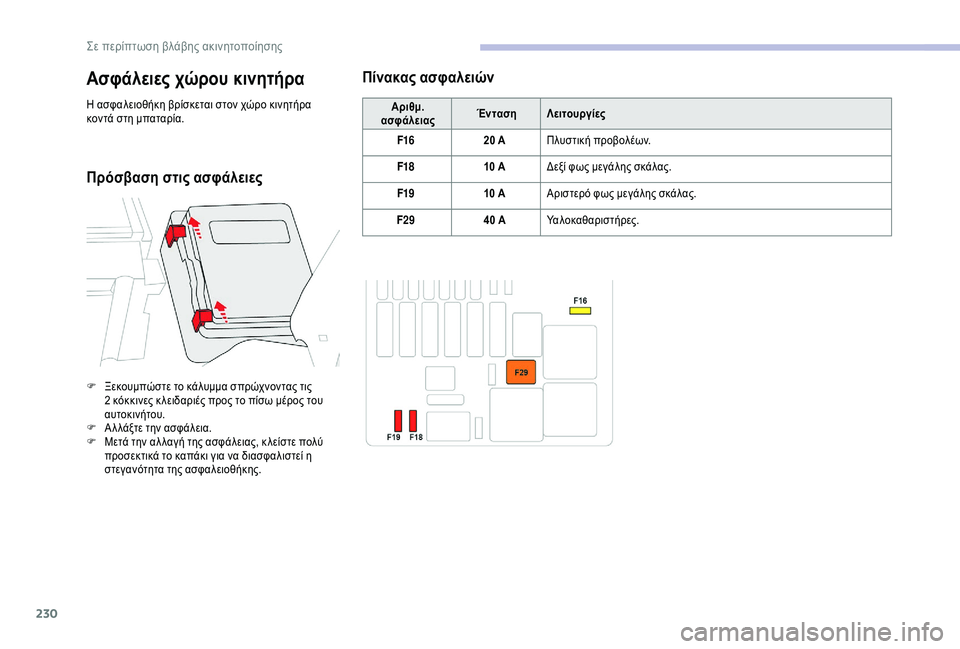

230
Πίνακας ασφαλειών
Αριθμ.
ασφάλειας Ένταση
Λειτουργίες
F16 20
AΠλυστική προβολέων.
F18 10
AΔεξί φως μεγάλης σκάλας.
F19 10
AΑριστερό φως μεγάλης σκάλας.
F29 40
AΥαλοκαθαριστήρες.
Ασφάλειες χώρου κινητήρα
Η ασφαλειοθήκη βρίσκεται στον χώρο κινητήρα
κοντά στη μπαταρία.
Πρόσβαση στις ασφάλειες
F Ξεκουμπώστε το κάλυμμα σπρώχνοντας τις
2 κόκκινες κ λειδαριές προς το πίσω μέρος του
αυτοκινήτου.
F

Α
λ λάξτε την ασφάλεια.
F

Μ
ετά την αλ λαγή της ασφάλειας, κ λείστε πολύ
προσεκτικά το καπάκι για να διασφαλιστεί η
στεγανότητα της ασφαλειοθήκης.
