2020 TOYOTA PROACE VERSO Notices Demploi (in French)

297
F Si votre véhicule en est équipé, bloquez la vis antivol avec la clé démonte-roue 1 équipée de la douille antivol 4.F Bloquez les autres vis uniquement avec la clé démonte-roue 1.F Rangez l'outillage dans la boîte à outils.
La pression de gonflage des pneumatiques est indiquée sur cette étiquette.
Après un changement de roue
Ranger correctement la roue crevée dans le panier.Faites serrer les boulons et faites vérifier la pression de la roue de secours sans attendre par un concessionnaire ou un réparateur Toyota agréé, ou par tout autre professionnel dûment qualifié et équipé.Faites réparer la roue crevée et replacez-la aussitôt sur le véhicule.
Si votre véhicule est équipé du système de détection de pression des pneus, vérifiez la pression des pneus et réinitialisez le système.
Tyre Pressure Warning System (TPWS)
La roue de secours en tôle ne possède pas de capteur.
Roue avec grand
enjoliveur
Lors du remontage de la roue, remontez l'enjoliveur en commençant par placer son encoche en regard de la
valve, et appuyez sur son pourtour avec
la paume de la main.
Pour plus d'informations sur la Détection de sous-gonflage, reportez-vous à la rubrique correspondante.
8
En cas de panne

298
Changement d'une lampe
Lampe halogène : tournez la lampe dans le sens contraire des aiguilles d’une montre.
Ty p e A
Lampe à baïonnette : appuyez sur la lampe, puis tournez-la dans le sens contraire des aiguilles d'une montre.
Ty p e B
Ty p e C
Ty p e DLampe totalement en verre : tirez doucement car elle est montée par pression.
Lampe halogène : dégagez le ressort de blocage de son logement.
Le changement des lampes à halogène doit se faire projecteur éteint depuis quelques minutes (risque de brûlure grave). Ne touchez pas directement la lampe avec les doigts, utilisez des chiffons non pelucheux.
À la fin de chaque opération, vérifiez le bon fonctionnement des feux.
Types de lampes
Différents types de lampes sont installés sur votre véhicule. Pour les retirer :
Ampoule xénon : les ampoules xénon doivent être changées par un concessionnaire ou un réparateur Toyota agréé, ou par tout autre professionnel dûment qualifié et équipé, car il y a un risque d’électrocution.
Ty p e E
En cas de panne

299
Feux avant
Feux au xénon
Pour plus d’informations sur le Changement d'une lampe et notamment les types de lampes, reportez-vous à la rubrique correspondante.
Feux à halogènes
Pour plus d’informations sur le Changement d'une lampe et notamment les types de lampes, reportez-vous à la rubrique correspondante.
Avec les lampes à ergots de type H7... respectez bien leur positionnement pour garantir la meilleure qualité d'éclairage.
Projecteurs antibrouillard
Ty p e D, H11 - 5 5 W
Dans certaines conditions climatiques (température basse, humidité), la présence de buée sur la sur face interne de la glace des projecteurs avant et des feux arrière est normale ; celle-
ci disparaît quelques minutes après l'allumage des feux.
1. Feux de jour/feux latéraux (LED).2. Feux de route. Ty p e C, H1- 55W3. Feux de croisement. Ty p e E, D8S 25W4. Indicateurs de direction. Ty p e B, PY21W-21W (ambre)
1. Feux de jour/feux latéraux. Ty p e A, P21- 5W2. Feux de route. Ty p e C, H1- 55W3. Feux de croisement. Ty p e C, H7- 5 5 W4. Indicateurs de direction. Ty p e B, PY21W-21W (ambre)
8
En cas de panne

300

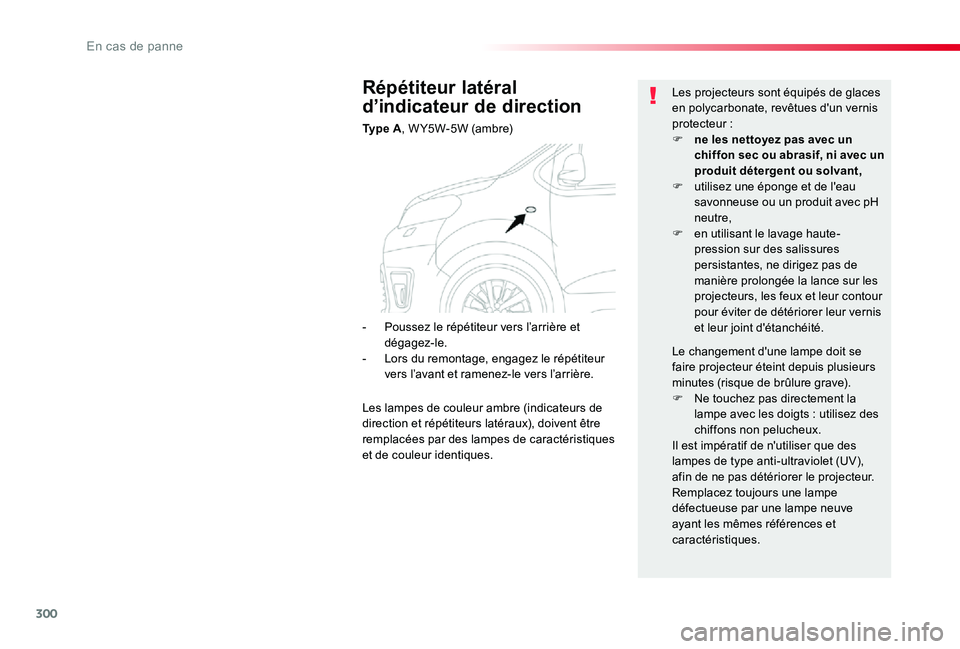

Répétiteur latéral
d’indicateur de direction
Ty p e A, W Y5W-5W (ambre)
Les projecteurs sont équipés de glaces en polycarbonate, revêtues d'un vernis protecteur :F ne les nettoyez pas avec un chiffon sec ou abrasif, ni avec un produit détergent ou solvant,F utilisez une éponge et de l'eau savonneuse ou un produit avec pH neutre,F en utilisant le lavage haute-pression sur des salissures persistantes, ne dirigez pas de manière prolongée la lance sur les projecteurs, les feux et leur contour pour éviter de détériorer leur vernis et leur joint d'étanchéité.
Le changement d'une lampe doit se faire projecteur éteint depuis plusieurs minutes (risque de brûlure grave).F Ne touchez pas directement la lampe avec les doigts : utilisez des chiffons non pelucheux.Il est impératif de n'utiliser que des lampes de type anti-ultraviolet (UV), afin de ne pas détériorer le projecteur.Remplacez toujours une lampe défectueuse par une lampe neuve ayant les mêmes références et caractéristiques.
- Poussez le répétiteur vers l’arrière et dégagez-le.- Lors du remontage, engagez le répétiteur vers l’avant et ramenez-le vers l’arrière.
Les lampes de couleur ambre (indicateurs de direction et répétiteurs latéraux), doivent être remplacées par des lampes de caractéristiques
et de couleur identiques.
En cas de panne

301
Lors du remontage du connecteur et de la lampe dans le feu, bien repositionner l’ensemble dans le logement jusqu’au "clic" de verrouillage.
Feux de croisement
(feux à halogènes)
Ty p e C, H7- 5 5 W
Feux de jour/feux latéraux
(feux à halogènes)
Ty p e A, P21- 5W
F Enlevez le couvercle. F Appuyez sur le clip inférieur du connecteur et retirez l’ensemble connecteur et lampe.F Retirez la lampe en tirant et remplacez-la.Pour le remontage, effectuez ces opérations dans le sens inverse.
F Tournez le support d’ampoule d’un quart de tour dans le sens des aiguilles d’une montre.F Retirez le support d’ampoule.F Changez l’ampoule défaillante. Pour le remontage, effectuez ces opérations dans le sens inverse.
8
En cas de panne

302
Attention à la zone, située derrière le feu droit (sens du véhicule), qui est potentiellement chaude avec un risque de brûlure (tuyaux de dégazage).
Un clignotement plus rapide du témoin d'indicateur de direction (droit ou gauche) indique la défaillance d'une des lampes du côté correspondant.
Indicateurs de direction
(feux à halogènes)
Ty p e B, PY21W-21W (ambre)
Feux de route
(feux à halogènes)
Ty p e C, H1- 55W
F Enlevez le couvercle.F Appuyez sur le clip inférieur du connecteur et retirez l’ensemble connecteur et lampe.F Retirez la lampe en tirant et remplacez-la.Pour le remontage, effectuez ces opérations dans le sens inverse.
F Tournez le support d’ampoule d’un quart de tour dans le sens des aiguilles d’une montre.F Retirez le porte-lampe.F Remplacez la lampe défectueuse.Pour le remontage, effectuez ces opérations dans le sens inverse.
En cas de panne

303
Feux de croisement
(feux au xénon)
Ty p e E, D8S 25W
F Tournez le support d’ampoule d’un quart de tour dans le sens des aiguilles d’une montre.F Retirez le support d’ampoule.F Remplacez la lampe défectueuse.Pour le remontage, effectuez ces opérations dans le sens inverse.
Les ampoules xénon D8S doivent être remplacées par un concessionnaire ou un réparateur Toyota agréé, ou par tout autre professionnel dûment qualifié et équipé, car il y a un risque d’électrocution.Il est recommandé de changer les lampes D8S simultanément en cas de défaillance de l’une d’entre elles.
Feux de route
(feux au xénon)
Ty p e C, H1- 55W
Lors du remontage du connecteur et de la lampe dans le feu, bien repositionner l’ensemble dans le logement jusqu’au "clic" de verrouillage.
Un clignotement plus rapide du témoin d'indicateur de direction (droit ou gauche) indique la défaillance d'une des lampes du côté correspondant.
Indicateurs de direction
(feux au xénon)
Ty p e B, PY21W-21W (ambre)
F Enlevez le couvercle.F Appuyez sur le clip inférieur du connecteur et retirez l’ensemble connecteur et lampe.F Retirez la lampe en tirant et remplacez-la.Pour le remontage, effectuez ces opérations dans le sens inverse.
8
En cas de panne

304
Projecteurs antibrouillard
Ty p e C, H11 - 5 5 W
F Appuyez sur le clip de verrouillage et débranchez le connecteur.F Dévissez le porte-lampe d’un quart de tour dans le sens inverse des aiguilles d’une montre.F Retirez le porte-lampe.F Remplacez la lampe défectueuse.Pour le remontage, effectuez ces opérations dans le sens inverse.
Vous pouvez aussi vous rendre chez un concessionnaire ou un réparateur Toyota agréé, ou chez tout autre professionnel dûment qualifié et équipé pour le remplacement de ces ampoules.
F Sous le pare-chocs avant, dévissez les vis du déflecteur A.F Retirez le déflecteur A.
Contactez un concessionnaire ou un réparateur Toyota agréé, ou tout autre professionnel dûment qualifié et équipé pour le remplacement de ce type de feu à LED et guide de lumière.Un kit de remplacement des LED est disponible chez les concessionnaires Toyota.
Feux de jour/feux latéraux (projecteurs xénon)
