2020 TOYOTA PROACE Betriebsanleitungen (in German)

17
Proace_de_Chap01_instruments-de-bord_ed2019_V02

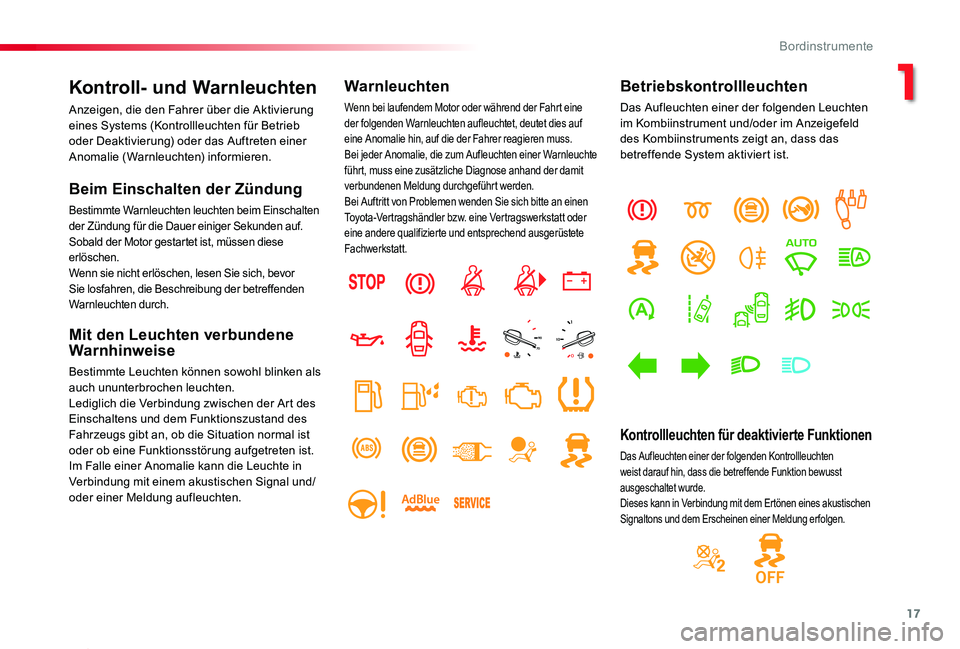

Kontroll- und Warnleuchten
Anzeigen, die den Fahrer über die Aktivierung eines Systems (Kontrollleuchten für Betrieb oder Deaktivierung) oder das Auftreten einer Anomalie (Warnleuchten) informieren.
Beim Einschalten der Zündung
Bestimmte Warnleuchten leuchten beim Einschalten der Zündung für die Dauer einiger Sekunden auf.Sobald der Motor gestartet ist, müssen diese erlöschen.Wenn sie nicht erlöschen, lesen Sie sich, bevor Sie losfahren, die Beschreibung der betreffenden Warnleuchten durch.
Mit den Leuchten verbundene Warnhinweise
Bestimmte Leuchten können sowohl blinken als auch ununterbrochen leuchten.Lediglich die Verbindung zwischen der Art des Einschaltens und dem Funktionszustand des Fahrzeugs gibt an, ob die Situation normal ist oder ob eine Funktionsstörung aufgetreten ist. Im Falle einer Anomalie kann die Leuchte in Verbindung mit einem akustischen Signal und/oder einer Meldung aufleuchten.
Warnleuchten
Wenn bei laufendem Motor oder während der Fahrt eine der folgenden Warnleuchten aufleuchtet, deutet dies auf eine Anomalie hin, auf die der Fahrer reagieren muss.Bei jeder Anomalie, die zum Aufleuchten einer Warnleuchte führt, muss eine zusätzliche Diagnose anhand der damit verbundenen Meldung durchgeführt werden.Bei Auftritt von Problemen wenden Sie sich bitte an einen Toyota-Vertragshändler bzw. eine Vertragswerkstatt oder eine andere qualifizierte und entsprechend ausgerüstete Fachwerkstatt.
Betriebskontrollleuchten
Das Aufleuchten einer der folgenden Leuchten im Kombiinstrument und/oder im Anzeigefeld des Kombiinstruments zeigt an, dass das betreffende System aktiviert ist.
Kontrollleuchten für deaktivierte Funktionen
Das Aufleuchten einer der folgenden Kontrollleuchten weist darauf hin, dass die betreffende Funktion bewusst ausgeschaltet wurde.Dieses kann in Verbindung mit dem Ertönen eines akustischen Signaltons und dem Erscheinen einer Meldung er folgen.
1
Bordinstrumente

18
Proace_de_Chap01_instruments-de-bord_ed2019_V02

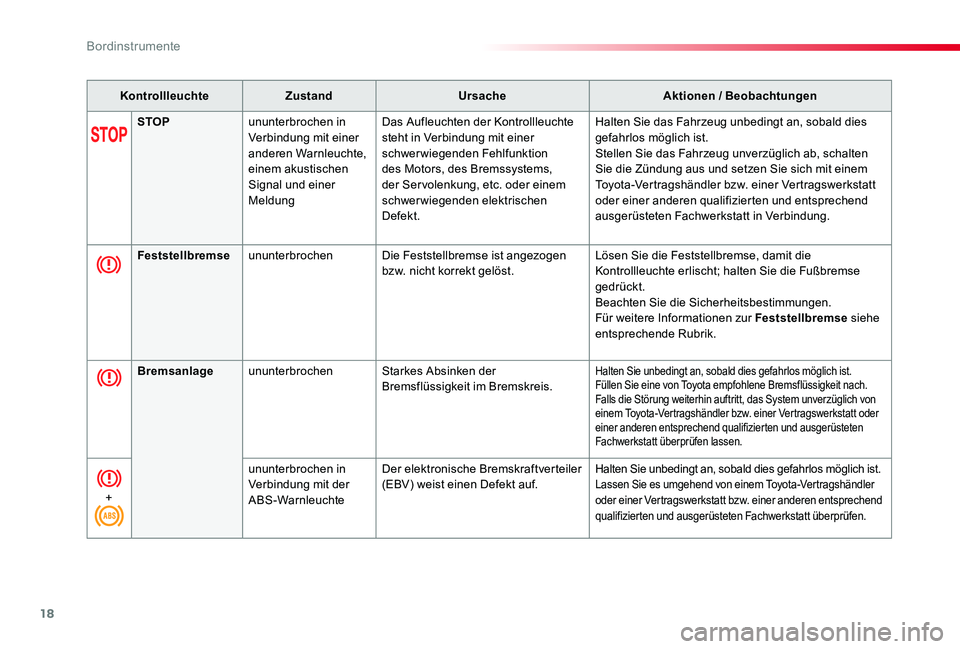

KontrollleuchteZustandUrsacheAktionen / Beobachtungen
STOPununterbrochen in Verbindung mit einer anderen Warnleuchte, einem akustischen Signal und einer Meldung
Das Aufleuchten der Kontrollleuchte steht in Verbindung mit einer schwerwiegenden Fehlfunktion des Motors, des Bremssystems, der Ser volenkung, etc. oder einem schwerwiegenden elektrischen Defekt.
Halten Sie das Fahrzeug unbedingt an, sobald dies gefahrlos möglich ist.Stellen Sie das Fahrzeug unverzüglich ab, schalten Sie die Zündung aus und setzen Sie sich mit einem Toyota-Vertragshändler bzw. einer Vertragswerkstatt oder einer anderen qualifizierten und entsprechend ausgerüsteten Fachwerkstatt in Verbindung.
FeststellbremseununterbrochenDie Feststellbremse ist angezogen bzw. nicht korrekt gelöst.Lösen Sie die Feststellbremse, damit die Kontrollleuchte erlischt; halten Sie die Fußbremse gedrückt.Beachten Sie die Sicherheitsbestimmungen.Für weitere Informationen zur Feststellbremse siehe entsprechende Rubrik.
BremsanlageununterbrochenStarkes Absinken der Bremsflüssigkeit im Bremskreis.Halten Sie unbedingt an, sobald dies gefahrlos möglich ist.Füllen Sie eine von Toyota empfohlene Bremsflüssigkeit nach.Falls die Störung weiterhin auftritt, das System unverzüglich von einem Toyota-Vertragshändler bzw. einer Vertragswerkstatt oder einer anderen entsprechend qualifizierten und ausgerüsteten Fachwerkstatt überprüfen lassen.
+
ununterbrochen in Verbindung mit der ABS-Warnleuchte
Der elektronische Bremskraftverteiler (EBV) weist einen Defekt auf.Halten Sie unbedingt an, sobald dies gefahrlos möglich ist.Lassen Sie es umgehend von einem Toyota-Vertragshändler oder einer Vertragswerkstatt bzw. einer anderen entsprechend qualifizierten und ausgerüsteten Fachwerkstatt überprüfen.
Bordinstrumente

19
Proace_de_Chap01_instruments-de-bord_ed2019_V02
KontrollleuchteZustandUrsacheAktionen / Beobachtungen
Nicht angelegte(r) Gurt (e)
ununterbrochen oder blinkt in Verbindung mit einem akustischen Signal
Ein Sicherheitsgurt wurde nicht angelegt oder wurde abgelegt.Legen Sie den Gurt an und lassen Sie den Riegel im Gurtschloss einrasten.
* Je nach Vertriebsland
Batterieladung*ununterbrochenDer Ladestromkreis der Batterie weist einen
Defekt auf (verschmutzte oder gelockerte Klemmen, Keilriemen der Lichtmaschine zu locker oder gerissen etc.).
Die Kontrollleuchte muss nach dem Starten des Motors erlöschen.Falls sie nicht erlischt, setzen Sie sich bitte mit einem Toyota-Vertragshändler bzw. einer Vertragswerkstatt oder einer anderen qualifizierten und entsprechend ausgerüsteten Fachwerkstatt in Verbindung.
MotoröldruckununterbrochenDer Schmierkreislauf des Motors weist einen Defekt auf.Halten Sie unbedingt an, sobald dies gefahrlos möglich ist.Stellen Sie das Fahrzeug unverzüglich ab, schalten Sie die Zündung aus und setzen Sie sich mit einemToyota-Vertragshändler bzw. einer Vertragswerkstatt oder einer anderen qualifizierten und entsprechend ausgerüsteten Fachwerkstatt in Verbindung.
oder
Maximale Kühlmitteltemperaturununterbrochen, Zeiger im roten Bereich
Die Temperatur des Kühlkreislaufs ist zu hoch.Halten Sie unbedingt an, sobald dies gefahrlos möglich ist.Warten Sie, bis sich der Motor abgekühlt hat, und
füllen Sie gegebenenfalls Kühlflüssigkeit nach.Falls die Störung weiterhin auftritt, umgehend einen Toyota-Vertragshändler bzw. eine Vertragswerkstatt oder eine andere qualifizierte und entsprechend ausgerüstete Fachwerkstatt kontaktieren.
ununterbrochen (nur mit LCD-Kombiinstrument)
1
Bordinstrumente

20
Proace_de_Chap01_instruments-de-bord_ed2019_V02

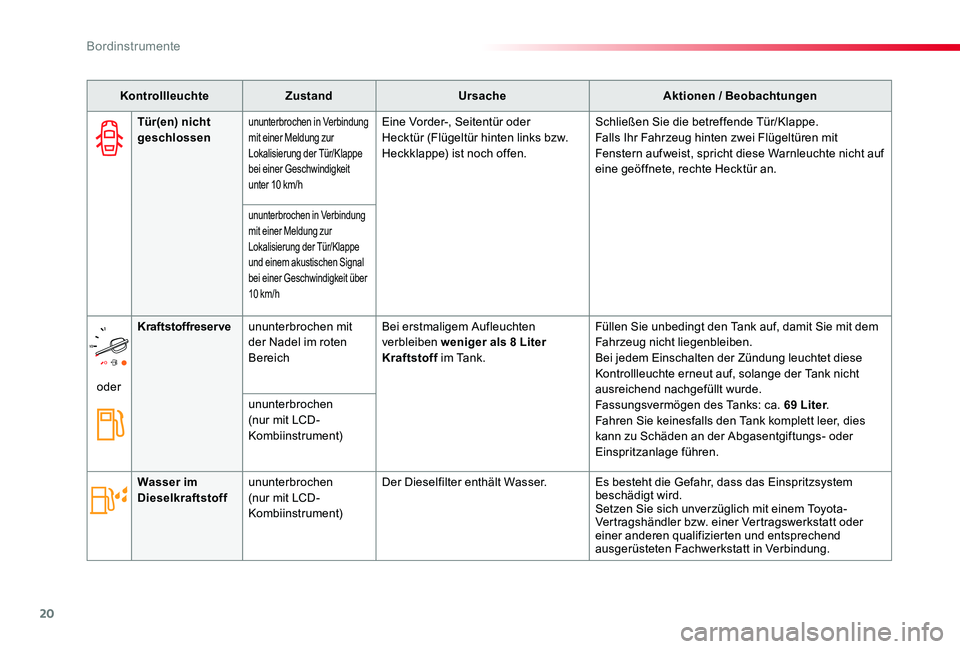

KontrollleuchteZustandUrsacheAktionen / Beobachtungen
Tür(en) nicht geschlossenununterbrochen in Verbindung mit einer Meldung zur Lokalisierung der Tür/Klappe bei einer Geschwindigkeit unter 10 km/h
Eine Vorder-, Seitentür oder Hecktür (Flügeltür hinten links bzw. Heckklappe) ist noch offen.
Schließen Sie die betreffende Tür/Klappe.Falls Ihr Fahrzeug hinten zwei Flügeltüren mit Fenstern aufweist, spricht diese Warnleuchte nicht auf eine geöffnete, rechte Hecktür an.
ununterbrochen in Verbindung mit einer Meldung zur
Lokalisierung der Tür/Klappe und einem akustischen Signal bei einer Geschwindigkeit über 10 km/h
oder
Kraftstoffreserveununterbrochen mit der Nadel im roten Bereich
Bei erstmaligem Aufleuchten verbleiben weniger als 8 Liter Kraftstoff im Tank.
Füllen Sie unbedingt den Tank auf, damit Sie mit dem Fahrzeug nicht liegenbleiben.Bei jedem Einschalten der Zündung leuchtet diese Kontrollleuchte erneut auf, solange der Tank nicht ausreichend nachgefüllt wurde.Fassungsvermögen des Tanks: ca. 69 Liter.Fahren Sie keinesfalls den Tank komplett leer, dies kann zu Schäden an der Abgasentgiftungs- oder
Einspritzanlage führen.
ununterbrochen (nur mit LCD-Kombiinstrument)
Wasser im Dieselkraftstoffununterbrochen (nur mit LCD-Kombiinstrument)
Der Dieselfilter enthält Wasser.Es besteht die Gefahr, dass das Einspritzsystem beschädigt wird.Setzen Sie sich unverzüglich mit einem Toyota-Vertragshändler bzw. einer Vertragswerkstatt oder einer anderen qualifizierten und entsprechend ausgerüsteten Fachwerkstatt in Verbindung.
Bordinstrumente

21
Proace_de_Chap01_instruments-de-bord_ed2019_V02

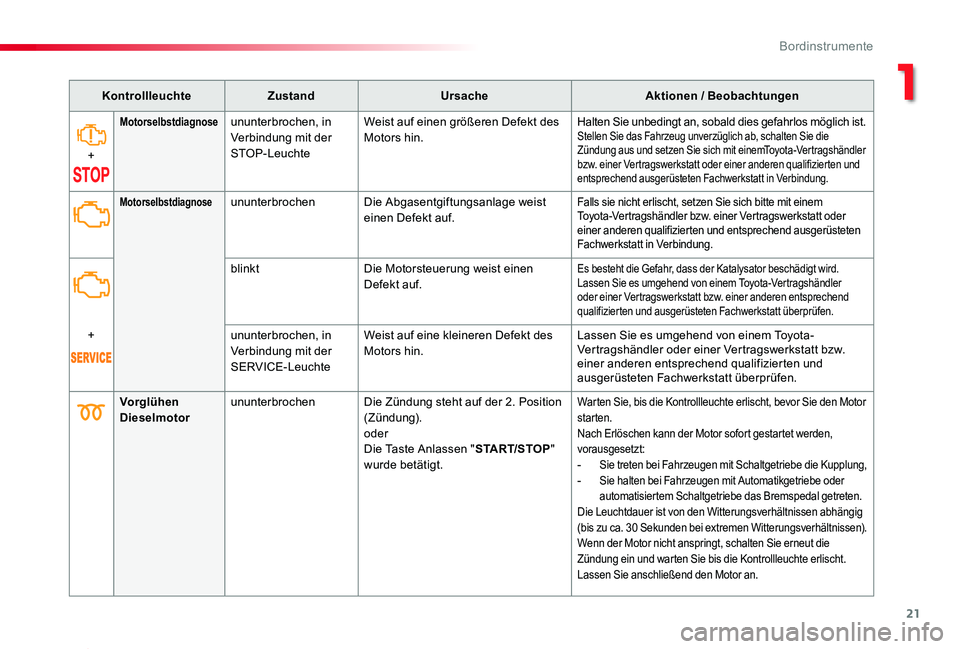

KontrollleuchteZustandUrsacheAktionen / Beobachtungen
+
Motorselbstdiagnoseununterbrochen, in Verbindung mit der STOP-Leuchte
Weist auf einen größeren Defekt des Motors hin.Halten Sie unbedingt an, sobald dies gefahrlos möglich ist.Stellen Sie das Fahrzeug unverzüglich ab, schalten Sie die Zündung aus und setzen Sie sich mit einemToyota-Vertragshändler bzw. einer Vertragswerkstatt oder einer anderen qualifizierten und entsprechend ausgerüsteten Fachwerkstatt in Verbindung.
Vorglühen DieselmotorununterbrochenDie Zündung steht auf der 2. Position (Zündung).oderDie Taste Anlassen "START/STOP" wurde betätigt.
Warten Sie, bis die Kontrollleuchte erlischt, bevor Sie den Motor starten.Nach Erlöschen kann der Motor sofort gestartet werden, vorausgesetzt:- Sie treten bei Fahrzeugen mit Schaltgetriebe die Kupplung,- Sie halten bei Fahrzeugen mit Automatikgetriebe oder automatisiertem Schaltgetriebe das Bremspedal getreten.Die Leuchtdauer ist von den Witterungsverhältnissen abhängig (bis zu ca. 30 Sekunden bei extremen Witterungsverhältnissen).Wenn der Motor nicht anspringt, schalten Sie erneut die
Zündung ein und warten Sie bis die Kontrollleuchte erlischt. Lassen Sie anschließend den Motor an.
MotorselbstdiagnoseununterbrochenDie Abgasentgiftungsanlage weist einen Defekt auf.Falls sie nicht erlischt, setzen Sie sich bitte mit einem Toyota-Vertragshändler bzw. einer Vertragswerkstatt oder einer anderen qualifizierten und entsprechend ausgerüsteten Fachwerkstatt in Verbindung.
blinktDie Motorsteuerung weist einen Defekt auf.Es besteht die Gefahr, dass der Katalysator beschädigt wird.Lassen Sie es umgehend von einem Toyota-Vertragshändler oder einer Vertragswerkstatt bzw. einer anderen entsprechend qualifizierten und ausgerüsteten Fachwerkstatt überprüfen.
+ununterbrochen, in Verbindung mit der SERVICE-Leuchte
Weist auf eine kleineren Defekt des Motors hin.Lassen Sie es umgehend von einem Toyota-Vertragshändler oder einer Vertragswerkstatt bzw. einer anderen entsprechend qualifizierten und ausgerüsteten Fachwerkstatt überprüfen.
1
Bordinstrumente

22
Proace_de_Chap01_instruments-de-bord_ed2019_V02

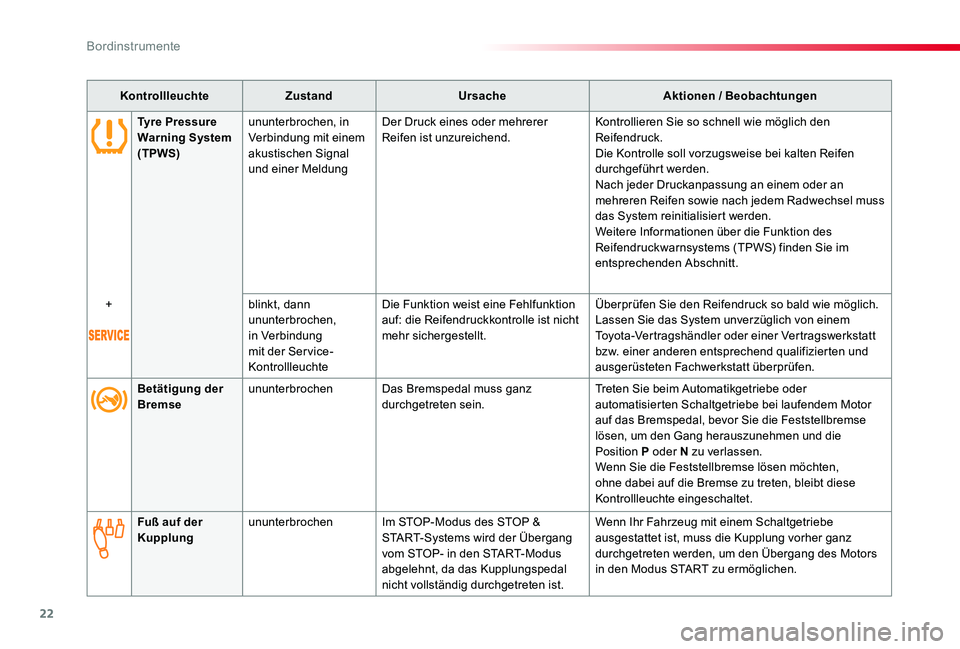

KontrollleuchteZustandUrsacheAktionen / Beobachtungen
Tyre Pressure Warning System (TPWS)
ununterbrochen, in Verbindung mit einem akustischen Signal und einer Meldung
Der Druck eines oder mehrerer Reifen ist unzureichend.Kontrollieren Sie so schnell wie möglich den Reifendruck.Die Kontrolle soll vorzugsweise bei kalten Reifen durchgeführt werden.Nach jeder Druckanpassung an einem oder an mehreren Reifen sowie nach jedem Radwechsel muss das System reinitialisiert werden.Weitere Informationen über die Funktion des Reifendruckwarnsystems (TPWS) finden Sie im entsprechenden Abschnitt.
+blinkt, dann ununterbrochen, in Verbindung mit der Ser vice-Kontrollleuchte
Die Funktion weist eine Fehlfunktion auf: die Reifendruckkontrolle ist nicht mehr sichergestellt.
Überprüfen Sie den Reifendruck so bald wie möglich.Lassen Sie das System unverzüglich von einem Toyota-Vertragshändler oder einer Vertragswerkstatt bzw. einer anderen entsprechend qualifizierten und ausgerüsteten Fachwerkstatt überprüfen.
Betätigung der BremseununterbrochenDas Bremspedal muss ganz durchgetreten sein.Treten Sie beim Automatikgetriebe oder automatisierten Schaltgetriebe bei laufendem Motor auf das Bremspedal, bevor Sie die Feststellbremse lösen, um den Gang herauszunehmen und die Position P oder N zu verlassen.Wenn Sie die Feststellbremse lösen möchten, ohne dabei auf die Bremse zu treten, bleibt diese Kontrollleuchte eingeschaltet.
Fuß auf der KupplungununterbrochenIm STOP-Modus des STOP & START-Systems wird der Übergang vom STOP- in den START-Modus abgelehnt, da das Kupplungspedal nicht vollständig durchgetreten ist.
Wenn Ihr Fahrzeug mit einem Schaltgetriebe ausgestattet ist, muss die Kupplung vorher ganz durchgetreten werden, um den Übergang des Motors in den Modus START zu ermöglichen.
Bordinstrumente

23
Proace_de_Chap01_instruments-de-bord_ed2019_V02

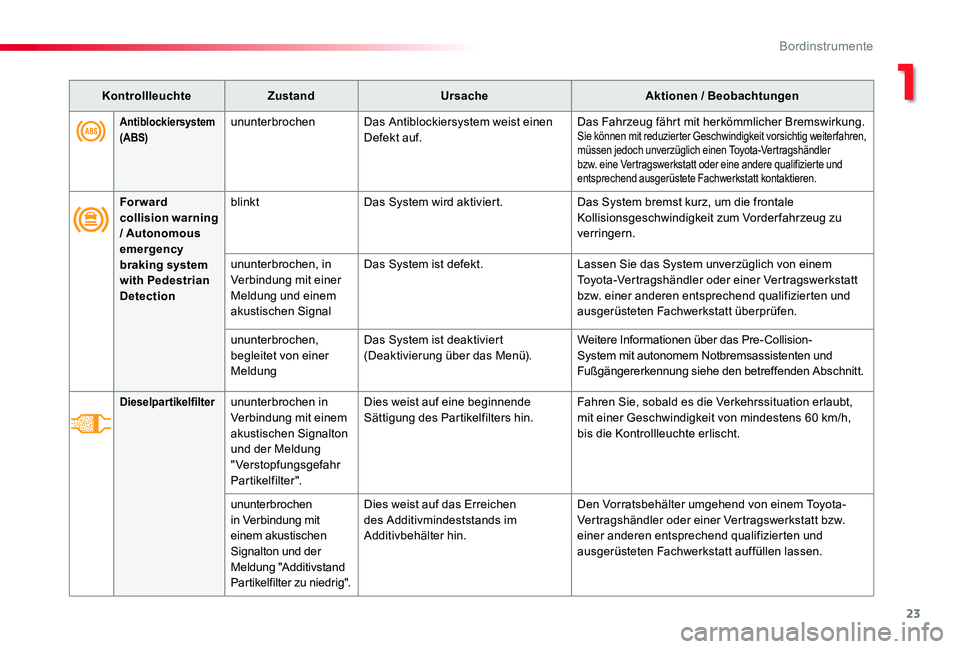

Antiblockiersystem (ABS)ununterbrochenDas Antiblockiersystem weist einen Defekt auf.Das Fahrzeug fährt mit herkömmlicher Bremswirkung.Sie können mit reduzierter Geschwindigkeit vorsichtig weiter fahren, müssen jedoch unverzüglich einen Toyota-Vertragshändler bzw. eine Vertragswerkstatt oder eine andere qualifizierte und entsprechend ausgerüstete Fachwerkstatt kontaktieren.
KontrollleuchteZustandUrsacheAktionen / Beobachtungen
For ward collision warning / Autonomous
emergency braking system with Pedestrian Detection
blinktDas System wird aktiviert.Das System bremst kurz, um die frontale Kollisionsgeschwindigkeit zum Vorder fahrzeug zu verringern.
ununterbrochen, in Verbindung mit einer Meldung und einem akustischen Signal
Das System ist defekt.Lassen Sie das System unverzüglich von einem Toyota-Vertragshändler oder einer Vertragswerkstatt bzw. einer anderen entsprechend qualifizierten und ausgerüsteten Fachwerkstatt überprüfen.
ununterbrochen, begleitet von einer Meldung
Das System ist deaktiviert (Deaktivierung über das Menü).Weitere Informationen über das Pre- Collision-System mit autonomem Notbremsassistenten und Fußgängererkennung siehe den betreffenden Abschnitt.
Dieselpartikelfilterununterbrochen in Verbindung mit einem akustischen Signalton und der Meldung "Verstopfungsgefahr Partikelfilter".
Dies weist auf eine beginnende Sättigung des Partikelfilters hin.Fahren Sie, sobald es die Verkehrssituation erlaubt, mit einer Geschwindigkeit von mindestens 60 km/h, bis die Kontrollleuchte erlischt.
ununterbrochen in Verbindung mit einem akustischen Signalton und der Meldung "Additivstand Partikelfilter zu niedrig".
Dies weist auf das Erreichen des Additivmindeststands im Additivbehälter hin.
Den Vorratsbehälter umgehend von einem Toyota-Vertragshändler oder einer Vertragswerkstatt bzw. einer anderen entsprechend qualifizierten und ausgerüsteten Fachwerkstatt auffüllen lassen.
1
Bordinstrumente

24
Proace_de_Chap01_instruments-de-bord_ed2019_V02
KontrollleuchteZustandUrsacheAktionen / Beobachtungen
Beifahrer-Front-Airbagununterbrochen im Anzeigefeld der Gurt- und Beifahrer-Airbagleuchten
Der Schalter auf der Beifahrerseite des Armaturenbretts steht auf der Position "OFF".Der Beifahrer-Front-Airbag ist deaktiviert.Sie können einen Kindersitz "entgegen der Fahrtrichtung" einbauen, außer im Falle einer Funktionsstörung der Airbags (Airbag-Warnleuchte leuchtet)
Um den Beifahrer-Front-Airbag zu aktivieren, stellen Sie den Schalter auf die Position "ON". In diesem Fall ist es nicht mehr möglich, auf diesem Platz einen Kindersitz "entgegen der Fahrtrichtung" zu montieren.
Airbagsleuchtet vorübergehendLeuchtet beim Einschalten der Zündung für einige Sekunden auf und erlischt dann.
Die Kontrollleuchte muss nach dem Starten des Motors erlöschen.Falls sie nicht erlischt, setzen Sie sich bitte mit einem Toyota-Vertragshändler bzw. einer Vertragswerkstatt oder einer anderen qualifizierten und entsprechend ausgerüsteten Fachwerkstatt in Verbindung.
ununterbrochenEines der Systeme der Airbags bzw. der pyrotechnischen Gurtstraffer weist einen Defekt auf.
Lassen Sie sie umgehend von einem Toyota-Vertragshändler oder einer Vertragswerkstatt bzw. einer anderen entsprechend qualifizierten und ausgerüsteten Fachwerkstatt überprüfen.
Beifahrer-Front-AirbagununterbrochenDer Schalter, der sich auf der Beifahrerseite des Armaturenbretts befindet, steht auf "ON".Der Beifahrer-Front-Airbag ist aktiviert.Installieren Sie in diesem Fall keinen Kindersitz "entgegen der Fahrtrichtung" auf dem vorderen Beifahrersitz.
Bringen Sie den Schalter in die Position "OFF", um den Beifahrer-Front-Airbag zu deaktivieren.Sie können einen Kindersitz "entgegen der Fahrtrichtung" installieren, es sei denn, die Airbags funktionieren nicht richtig (Warnleuchte der Airbags eingeschaltet).
Bordinstrumente
