2020 TOYOTA PROACE Betriebsanleitungen (in German)

249
Proace_de_Chap06_conduite_ed2019_V02

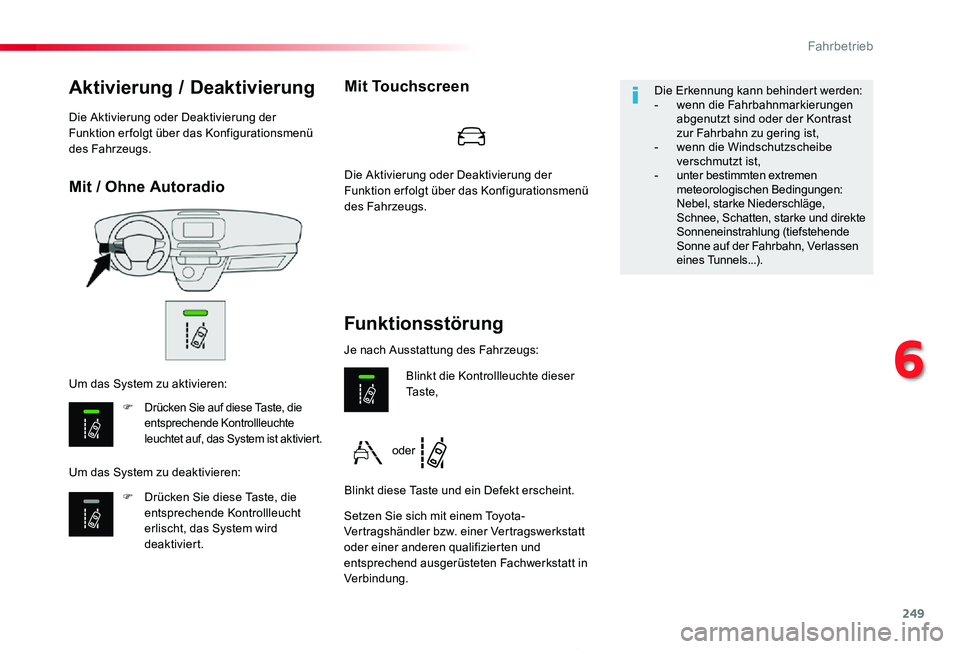

Mit / Ohne Autoradio
Aktivierung / Deaktivierung
F Drücken Sie auf diese Taste, die entsprechende Kontrollleuchte leuchtet auf, das System ist aktivier t.
F Drücken Sie diese Taste, die entsprechende Kontrollleucht erlischt, das System wird deaktiviert.
Um das System zu aktivieren:
Um das System zu deaktivieren:
Die Aktivierung oder Deaktivierung der Funktion er folgt über das Konfigurationsmenü des Fahrzeugs.
Funktionsstörung
Setzen Sie sich mit einem Toyota-Vertragshändler bzw. einer Vertragswerkstatt oder einer anderen qualifizierten und entsprechend ausgerüsteten Fachwerkstatt in Verbindung.
Blinkt die Kontrollleuchte dieser Ta s t e ,
Blinkt diese Taste und ein Defekt erscheint.
Je nach Ausstattung des Fahrzeugs:
Die Erkennung kann behindert werden:- wenn die Fahrbahnmarkierungen abgenutzt sind oder der Kontrast zur Fahrbahn zu gering ist,- wenn die Windschutzscheibe verschmutzt ist,- unter bestimmten extremen meteorologischen Bedingungen: Nebel, starke Niederschläge, Schnee, Schatten, starke und direkte Sonneneinstrahlung (tiefstehende Sonne auf der Fahrbahn, Verlassen eines Tunnels...).
oder
Mit Touchscreen
Die Aktivierung oder Deaktivierung der Funktion er folgt über das Konfigurationsmenü des Fahrzeugs.
6
Fahrbetrieb

250
Proace_de_Chap06_conduite_ed2019_V02
Driver Attention Alert
Das System reinitialisiert sich, wenn eine der folgenden Bedingungen erfüllt wird:- wenn das Fahrzeug sich bei laufendem Motor seit mehr als 15 Minuten nicht fortbewegt,- wenn die Zündung seit einigen Minuten ausgeschaltet ist,- wenn der Sicherheitsgurt des Fahrers gelöst und dessen Tür offen ist.
Sobald das Fahrzeug langsamer 65 km/h fährt, geht das System in den Standby-Modus über.Die Fahrzeit wird erneut zusammengerechnet, sobald das Fahrzeug wieder mehr als 65 km/h fährt.
Diese Systeme ersetzen in keinem Fall die Aufmerksamkeit des Fahrers.Setzen Sie sich nicht ans Steuer, wenn
Sie müde sind.
Je nach Ausstattungsvariante kann das Fahrzeug entweder über die Fahrzeit-Warnfunktion allein oder in Kombination mit einer "Müdigkeitserkennung“ verfügen.
Es wird empfohlen, eine Pause zu machen, sobald Sie erste Anzeichen von Müdigkeit empfinden oder mindestens alle zwei Stunden.Je nach Version enthält die Funktion nur das System " Warnung Fahrzeit" oder wird ergänzt um das System " Warnung Fahreraufmerksamkeit".
Warnung Fahrzeit
Aktivierung / Deaktivierung
Diese Warnung wird durch die Anzeige einer Meldung dargestellt, die Sie dazu anhält, eine Pause zu machen, und anschließend in Verbindung mit einem akustischen Signal.Wenn der Fahrer dieser Empfehlung nicht nachkommt, wird die Warnung jede Stunde wiederholt, bis das Fahrzeug steht.
Mit Autoradio oder Touchscreen
Die Aktivierung oder Deaktivierung der Funktion er folgt über das Konfigurationsmenü des Fahrzeugs.
Fahrbetrieb

251
Proace_de_Chap06_conduite_ed2019_V02
Mit Hilfe einer Kamera oben an der Windschutzscheibe bewertet das System die Aufmerksamkeit des Fahrers, indem es die Abweichungen von der Fahrbahn im Verhältnis zu den Markierungen am Boden identifiziert.Diese Funktion ist besonders auf Schnellstraßen (mehr als 65 km/h) geeignet.
Driver Attention Alert
Je nach Ausstattungsvariante kann die Fahrzeit-Warnfunktion mit einer „Müdigkeitserkennung“ kombiniert sein.
Das System kann auf keinen Fall die Aufmerksamkeit des Fahrers ersetzen.Setzen Sie sich nicht ans Steuer, wenn Sie müde sind oder unter Einfluss von Medikamenten stehen, die eine Schläfrigkeit verursachen.
Sobald das System erkennt, dass das Verhalten des Fahrers eine gewisse Müdigkeitsgrenze bzw. eine geringere Aufmerksamkeit ausdrückt, wird ein erstes Warnlevel ausgegeben.
Nach drei Warnungen des ersten Levels löst das System eine neue Warnung mit der Meldung "Eine Pause einlegen!" in
Verbindung mit einem lauteren akustischen Signal aus.
Unter bestimmten Fahrbedingungen (schlechte Fahrbahn oder starker Wind) kann das System unabhängig von der Aufmerksamkeit des Fahrers Warnungen aussenden.
In folgenden Situationen kann das System gestört werden oder nicht funktionieren:- schlechte Sichtverhältnisse, (unzureichende Beleuchtung der Straße, Schneefall, starker Regen, dichter Nebel, ...),- Blendung (Scheinwerfer eines entgegenkommenden Fahrzeugs, tiefstehendes Sonnenlicht, Spiegelungen auf nassen Fahrbahnen, Ausfahren aus einem Tunnel, Wechsel Licht und Schatten, ...),- Bereich der Windschutzscheibe vor der Kamera: verschmutzt, beschlagen, vereist, zugeschneit, beschädigt oder mit einem Aufkleber verdeckt,- fehlende, abgenutzte, verdeckte (Schnee, Schlamm) oder übereinander liegende Fahrbahnmarkierungen (Baustellenbereiche, ...),- geringer Abstand zum Vorderfahrzeug (Fahrbahnmarkierungen werden nicht erkannt),- enge, kur venreiche Straßen, ...
Der Fahrer wird dann mit der Meldung "Vorsicht!" in Verbindung mit einem akustischen Signal gewarnt.
6
Fahrbetrieb

252
Proace_de_Chap06_conduite_ed2019_V02

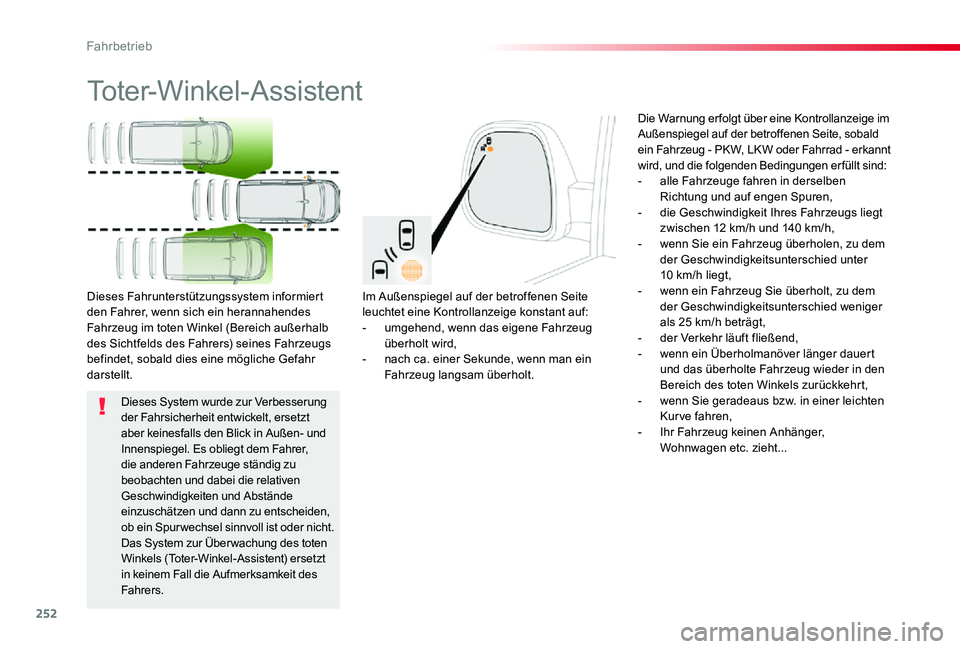

Toter-Winkel-Assistent
Im Außenspiegel auf der betroffenen Seite leuchtet eine Kontrollanzeige konstant auf:- umgehend, wenn das eigene Fahrzeug überholt wird,- nach ca. einer Sekunde, wenn man ein Fahrzeug langsam überholt.
Dieses Fahrunterstützungssystem informiert den Fahrer, wenn sich ein herannahendes Fahrzeug im toten Winkel (Bereich außerhalb des Sichtfelds des Fahrers) seines Fahrzeugs befindet, sobald dies eine mögliche Gefahr darstellt.
Die Warnung er folgt über eine Kontrollanzeige im Außenspiegel auf der betroffenen Seite, sobald ein Fahrzeug - PK W, LK W oder Fahrrad - erkannt wird, und die folgenden Bedingungen er füllt sind:- alle Fahrzeuge fahren in derselben Richtung und auf engen Spuren,- die Geschwindigkeit Ihres Fahrzeugs liegt zwischen 12 km/h und 140 km/h,- wenn Sie ein Fahrzeug überholen, zu dem der Geschwindigkeitsunterschied unter 10 km/h liegt,- wenn ein Fahrzeug Sie überholt, zu dem der Geschwindigkeitsunterschied weniger als 25 km/h beträgt,- der Verkehr läuft fließend,- wenn ein Überholmanöver länger dauert und das überholte Fahrzeug wieder in den Bereich des toten Winkels zurückkehrt,- wenn Sie geradeaus bzw. in einer leichten Kur ve fahren,- Ihr Fahrzeug keinen Anhänger, Wohnwagen etc. zieht...
Dieses System wurde zur Verbesserung der Fahrsicherheit entwickelt, ersetzt aber keinesfalls den Blick in Außen- und Innenspiegel. Es obliegt dem Fahrer, die anderen Fahrzeuge ständig zu beobachten und dabei die relativen Geschwindigkeiten und Abstände einzuschätzen und dann zu entscheiden, ob ein Spur wechsel sinnvoll ist oder nicht.Das System zur Über wachung des toten Winkels (Toter-Winkel-Assistent) ersetzt in keinem Fall die Aufmerksamkeit des Fahrers.
Fahrbetrieb

253
Proace_de_Chap06_conduite_ed2019_V02

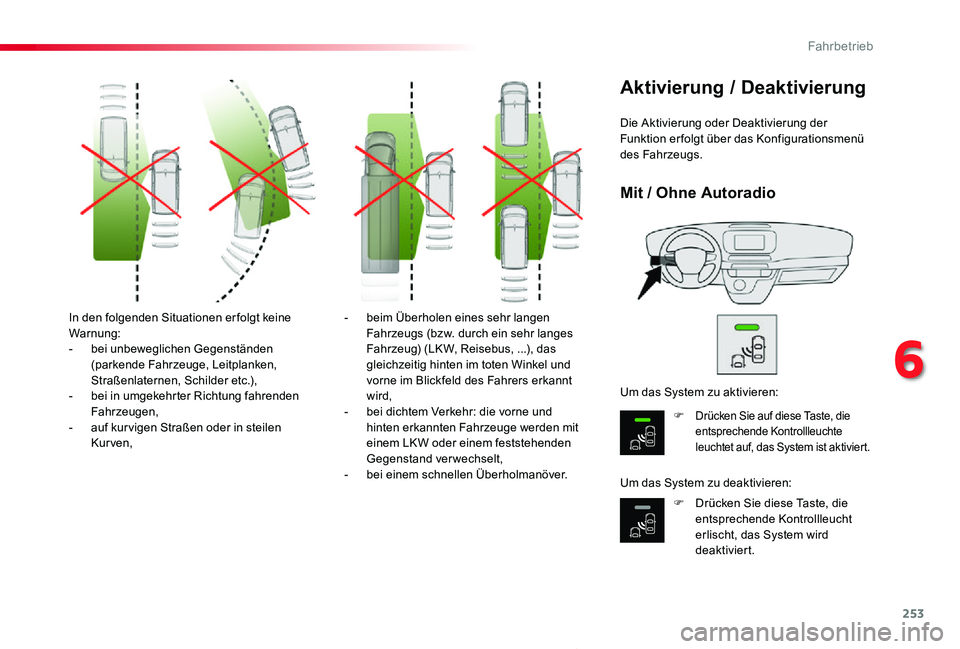

In den folgenden Situationen er folgt keine Warnung:- bei unbeweglichen Gegenständen (parkende Fahrzeuge, Leitplanken, Straßenlaternen, Schilder etc.),- bei in umgekehrter Richtung fahrenden Fahrzeugen,- auf kur vigen Straßen oder in steilen Kur ven,
- beim Überholen eines sehr langen Fahrzeugs (bzw. durch ein sehr langes Fahrzeug) (LK W, Reisebus, ...), das gleichzeitig hinten im toten Winkel und vorne im Blickfeld des Fahrers erkannt wird,- bei dichtem Verkehr: die vorne und hinten erkannten Fahrzeuge werden mit einem LKW oder einem feststehenden Gegenstand verwechselt,- bei einem schnellen Überholmanöver.
Die Aktivierung oder Deaktivierung der Funktion er folgt über das Konfigurationsmenü des Fahrzeugs.
Aktivierung / Deaktivierung
F Drücken Sie auf diese Taste, die entsprechende Kontrollleuchte
leuchtet auf, das System ist aktiviert.
F Drücken Sie diese Taste, die entsprechende Kontrollleucht erlischt, das System wird deaktiviert.
Um das System zu aktivieren:
Um das System zu deaktivieren:
Mit / Ohne Autoradio
6
Fahrbetrieb

254
Proace_de_Chap06_conduite_ed2019_V02

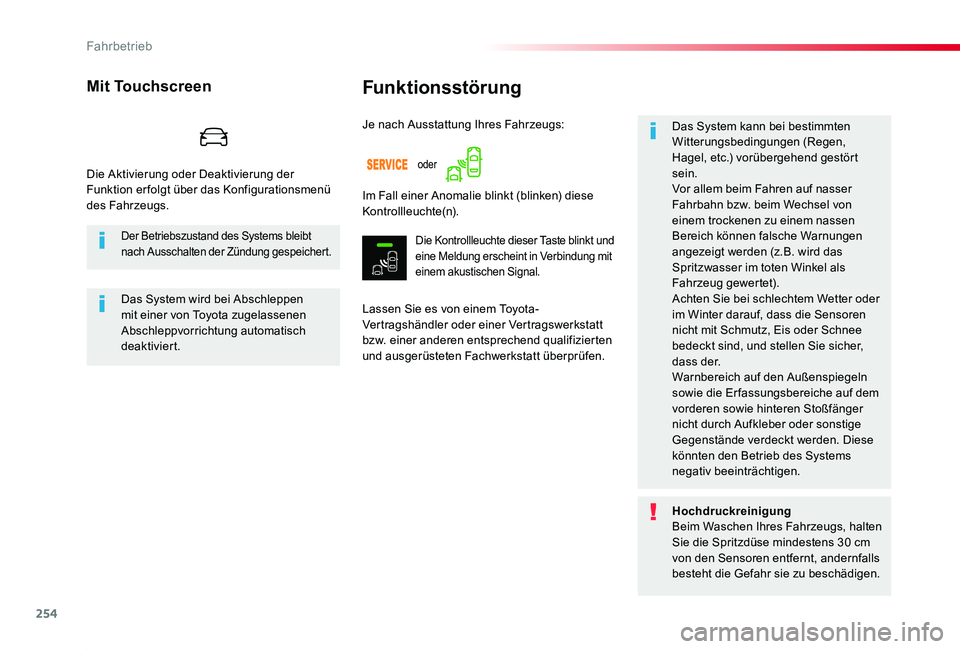

Funktionsstörung
Lassen Sie es von einem Toyota-Vertragshändler oder einer Vertragswerkstatt bzw. einer anderen entsprechend qualifizierten und ausgerüsteten Fachwerkstatt überprüfen.
Das System kann bei bestimmten Witterungsbedingungen (Regen, Hagel, etc.) vorübergehend gestört sein.Vor allem beim Fahren auf nasser Fahrbahn bzw. beim Wechsel von einem trockenen zu einem nassen Bereich können falsche Warnungen angezeigt werden (z.B. wird das Spritzwasser im toten Winkel als Fahrzeug gewertet).Achten Sie bei schlechtem Wetter oder im Winter darauf, dass die Sensoren nicht mit Schmutz, Eis oder Schnee bedeckt sind, und stellen Sie sicher, dass der.Warnbereich auf den Außenspiegeln sowie die Er fassungsbereiche auf dem vorderen sowie hinteren Stoßfänger nicht durch Aufkleber oder sonstige Gegenstände verdeckt werden. Diese
könnten den Betrieb des Systems negativ beeinträchtigen.
Je nach Ausstattung Ihres Fahrzeugs:
Im Fall einer Anomalie blinkt (blinken) diese Kontrollleuchte(n).
Die Kontrollleuchte dieser Taste blinkt und eine Meldung erscheint in Verbindung mit einem akustischen Signal.
Der Betriebszustand des Systems bleibt nach Ausschalten der Zündung gespeichert.
Das System wird bei Abschleppen mit einer von Toyota zugelassenen Abschleppvorrichtung automatisch deaktiviert.
HochdruckreinigungBeim Waschen Ihres Fahrzeugs, halten Sie die Spritzdüse mindestens 30 cm
von den Sensoren entfernt, andernfalls besteht die Gefahr sie zu beschädigen.
oder
Mit Touchscreen
Die Aktivierung oder Deaktivierung der Funktion er folgt über das Konfigurationsmenü des Fahrzeugs.
Fahrbetrieb

255
Proace_de_Chap06_conduite_ed2019_V02

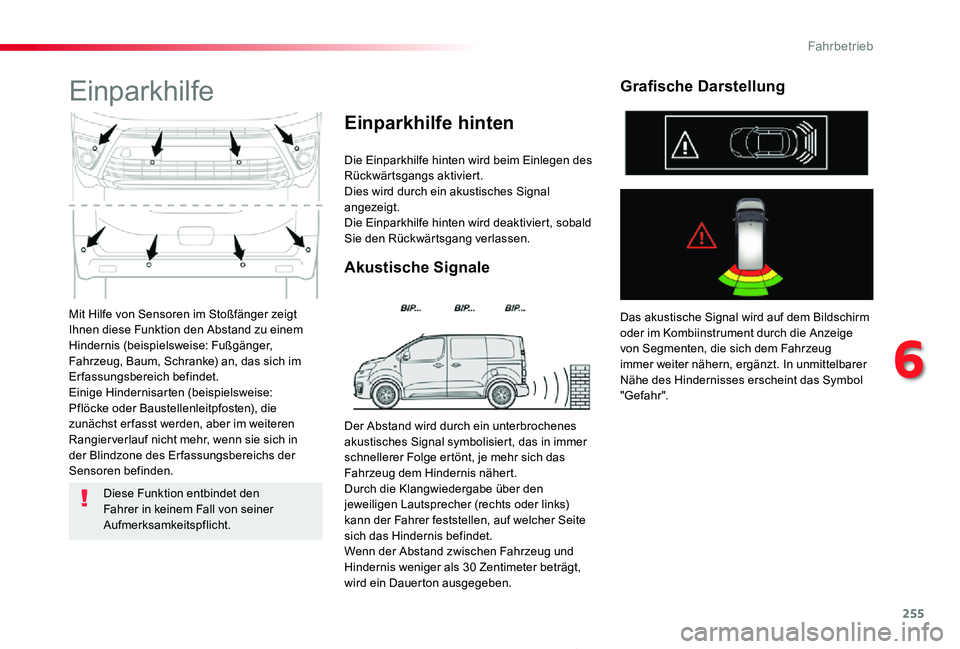

Mit Hilfe von Sensoren im Stoßfänger zeigt Ihnen diese Funktion den Abstand zu einem Hindernis (beispielsweise: Fußgänger, Fahrzeug, Baum, Schranke) an, das sich im Erfassungsbereich befindet.Einige Hindernisarten (beispielsweise: Pflöcke oder Baustellenleitpfosten), die zunächst er fasst werden, aber im weiteren Rangier verlauf nicht mehr, wenn sie sich in der Blindzone des Er fassungsbereichs der Sensoren befinden.
Einparkhilfe
Die Einparkhilfe hinten wird beim Einlegen des Rückwärtsgangs aktiviert.Dies wird durch ein akustisches Signal angezeigt.Die Einparkhilfe hinten wird deaktiviert, sobald Sie den Rückwärtsgang verlassen.
Akustische Signale
Einparkhilfe hinten
Das akustische Signal wird auf dem Bildschirm oder im Kombiinstrument durch die Anzeige von Segmenten, die sich dem Fahrzeug immer weiter nähern, ergänzt. In unmittelbarer Nähe des Hindernisses erscheint das Symbol "Gefahr".
Grafische Darstellung
Diese Funktion entbindet den Fahrer in keinem Fall von seiner Aufmerksamkeitspflicht.
Der Abstand wird durch ein unterbrochenes akustisches Signal symbolisiert, das in immer schnellerer Folge ertönt, je mehr sich das Fahrzeug dem Hindernis nähert.Durch die Klangwiedergabe über den jeweiligen Lautsprecher (rechts oder links) kann der Fahrer feststellen, auf welcher Seite sich das Hindernis befindet.Wenn der Abstand zwischen Fahrzeug und Hindernis weniger als 30 Zentimeter beträgt, wird ein Dauerton ausgegeben.
6
Fahrbetrieb

256
Proace_de_Chap06_conduite_ed2019_V02

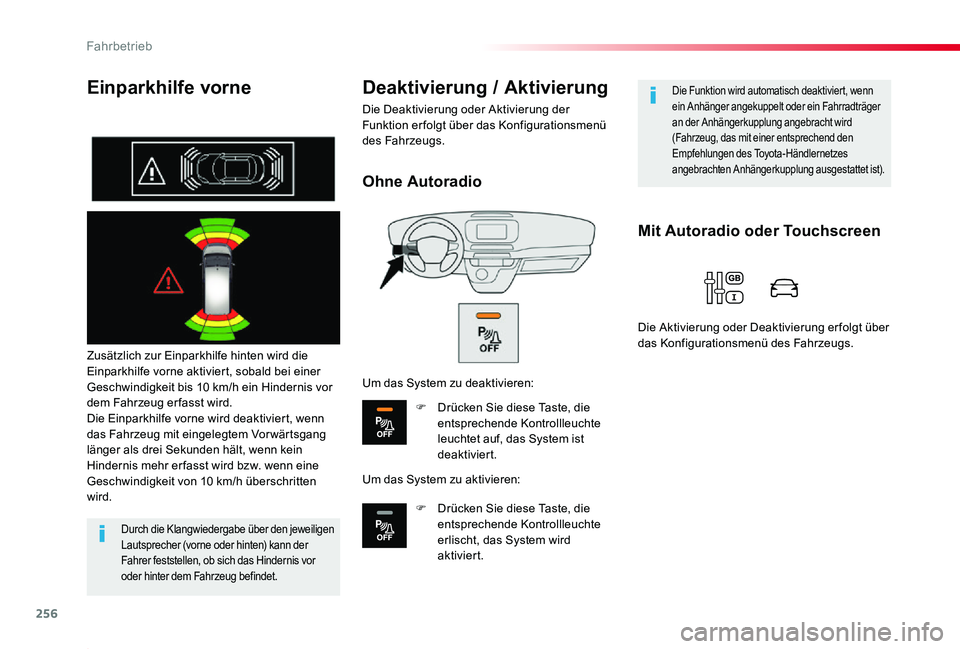

Einparkhilfe vorne
Zusätzlich zur Einparkhilfe hinten wird die Einparkhilfe vorne aktiviert, sobald bei einer Geschwindigkeit bis 10 km/h ein Hindernis vor dem Fahrzeug er fasst wird.Die Einparkhilfe vorne wird deaktiviert, wenn das Fahrzeug mit eingelegtem Vor wärtsgang länger als drei Sekunden hält, wenn kein Hindernis mehr er fasst wird bzw. wenn eine Geschwindigkeit von 10 km/h überschritten wird.
Deaktivierung / Aktivierung
Die Deaktivierung oder Aktivierung der Funktion er folgt über das Konfigurationsmenü des Fahrzeugs.
Durch die Klangwiedergabe über den jeweiligen Lautsprecher (vorne oder hinten) kann der Fahrer feststellen, ob sich das Hindernis vor oder hinter dem Fahrzeug befindet.
Die Funktion wird automatisch deaktiviert, wenn ein Anhänger angekuppelt oder ein Fahrradträger an der Anhängerkupplung angebracht wird (Fahrzeug, das mit einer entsprechend den Empfehlungen des Toyota-Händlernetzes angebrachten Anhängerkupplung ausgestattet ist).Ohne Autoradio
Um das System zu deaktivieren:
F Drücken Sie diese Taste, die entsprechende Kontrollleuchte leuchtet auf, das System ist deaktiviert.
Um das System zu aktivieren:
F Drücken Sie diese Taste, die entsprechende Kontrollleuchte erlischt, das System wird aktiviert.
Mit Autoradio oder Touchscreen
Die Aktivierung oder Deaktivierung er folgt über das Konfigurationsmenü des Fahrzeugs.
Fahrbetrieb
