2020 TOYOTA PROACE Betriebsanleitungen (in German)

297
Proace_de_Chap08_En-cas-de-panne_ed2019_V02

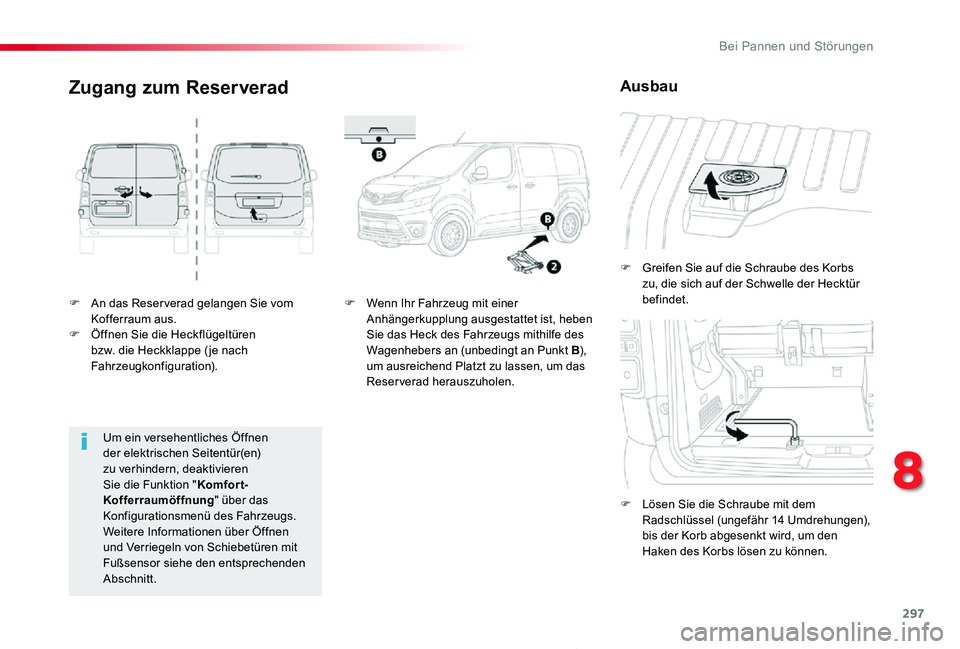

F An das Reser verad gelangen Sie vom Kofferraum aus.F Öffnen Sie die Heckflügeltüren bzw. die Heckklappe ( je nach Fahrzeugkonfiguration).
F Greifen Sie auf die Schraube des Korbs zu, die sich auf der Schwelle der Hecktür befindet.
F Lösen Sie die Schraube mit dem Radschlüssel (ungefähr 14 Umdrehungen), bis der Korb abgesenkt wird, um den Haken des Korbs lösen zu können.
Zugang zum Reserverad
F Wenn Ihr Fahrzeug mit einer Anhängerkupplung ausgestattet ist, heben Sie das Heck des Fahrzeugs mithilfe des Wagenhebers an (unbedingt an Punkt B), um ausreichend Platzt zu lassen, um das Reserverad herauszuholen.
Ausbau
Um ein versehentliches Öffnen der elektrischen Seitentür(en) zu verhindern, deaktivieren Sie die Funktion "Komfort-Kofferraumöffnung" über das Konfigurationsmenü des Fahrzeugs.Weitere Informationen über Öffnen
und Verriegeln von Schiebetüren mit Fußsensor siehe den entsprechenden Abschnitt.
8
Bei Pannen und Störungen

298
Proace_de_Chap08_En-cas-de-panne_ed2019_V02

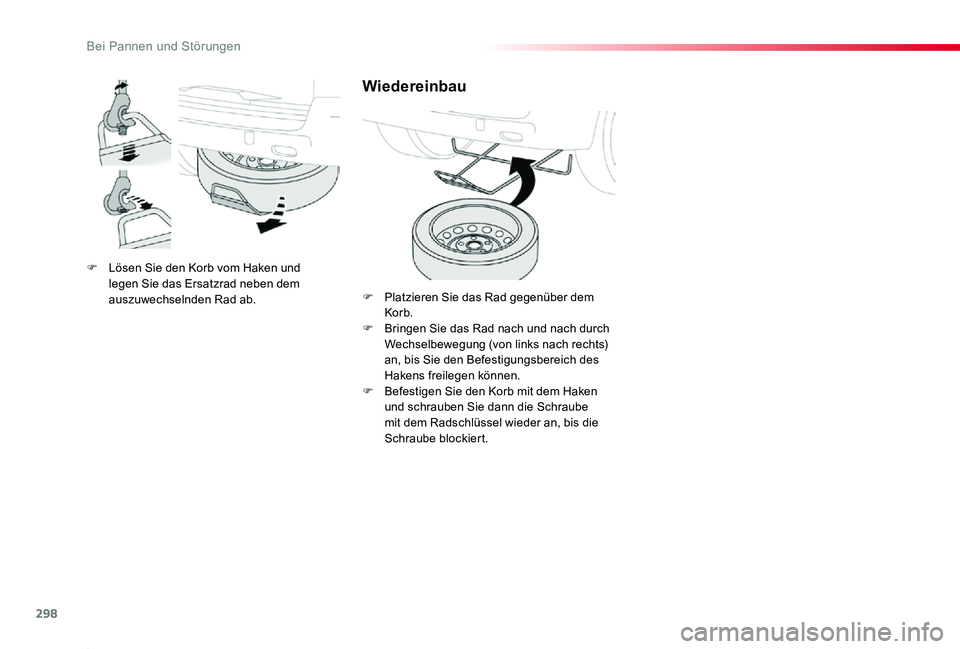

F Lösen Sie den Korb vom Haken und legen Sie das Ersatzrad neben dem auszuwechselnden Rad ab.
Wiedereinbau
F Platzieren Sie das Rad gegenüber dem Korb.F Bringen Sie das Rad nach und nach durch Wechselbewegung (von links nach rechts) an, bis Sie den Befestigungsbereich des Hakens freilegen können.F Befestigen Sie den Korb mit dem Haken und schrauben Sie dann die Schraube mit dem Radschlüssel wieder an, bis die Schraube blockiert.
Bei Pannen und Störungen

299
Proace_de_Chap08_En-cas-de-panne_ed2019_V02
F Wenn Ihr Fahrzeug mit einem Stahlnotrad ausgestattet ist, entfernen Sie die Zierkappe mit dem Werkzeug 3.F Wenn Ihr Fahrzeug mit einem Reser verad ausgestattet ist, entfernen Sie mit dem Werkzeug 3 die Kappen auf allen Schrauben.F Wenn Ihr Fahrzeug damit ausgestattet ist, bringen Sie den Steckschlüsselaufsatz für die Diebstahlschutzmuttern 4 auf dem Radschlüssel 1 an, um die Diebstahlsicherungsschraube zu lösen.F Lösen Sie die anderen Schrauben, ohne Sie zu entfernen mit dem Radschlüssel 1.
F Setzen Sie die Auflage des Wagenheber fußes am Boden an und vergewissern Sie sich, dass sie senkrecht zur dafür am Unterboden vorgesehenen Ansatzstelle A oder B liegt, je nachdem, welche dem zu wechselnden Reifen am nächsten liegt.

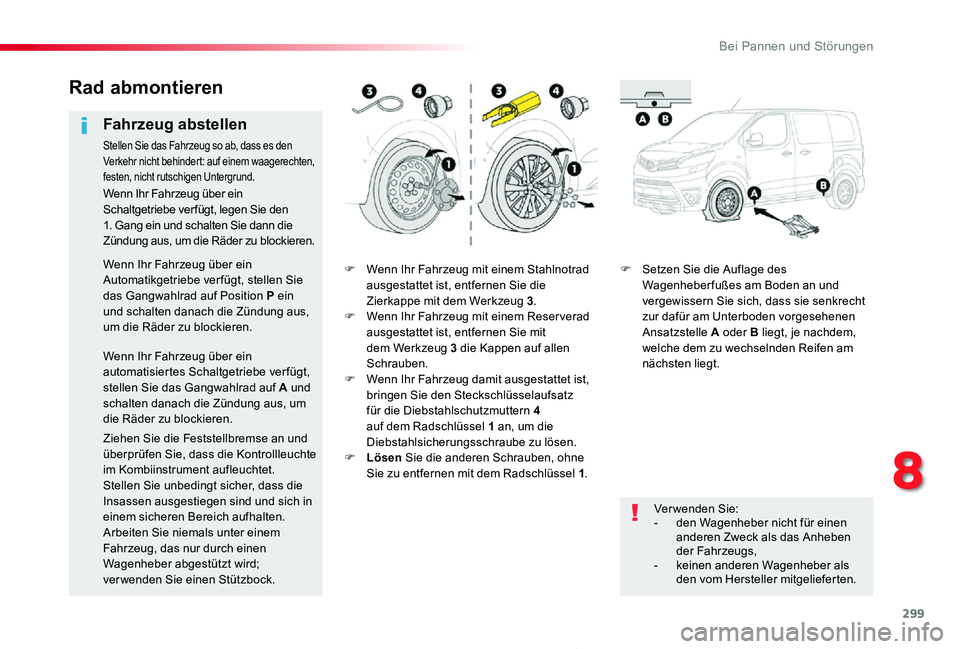

Rad abmontieren
Fahrzeug abstellen
Stellen Sie das Fahrzeug so ab, dass es den Verkehr nicht behindert: auf einem waagerechten, festen, nicht rutschigen Untergrund.
Verwenden Sie:- den Wagenheber nicht für einen anderen Zweck als das Anheben der Fahrzeugs,- keinen anderen Wagenheber als den vom Hersteller mitgelieferten.
Wenn Ihr Fahrzeug über ein Schaltgetriebe ver fügt, legen Sie den 1. Gang ein und schalten Sie dann die Zündung aus, um die Räder zu blockieren.
Wenn Ihr Fahrzeug über ein Automatikgetriebe ver fügt, stellen Sie das Gangwahlrad auf Position P ein und schalten danach die Zündung aus, um die Räder zu blockieren.
Wenn Ihr Fahrzeug über ein automatisiertes Schaltgetriebe ver fügt, stellen Sie das Gangwahlrad auf A und schalten danach die Zündung aus, um die Räder zu blockieren.
Ziehen Sie die Feststellbremse an und
überprüfen Sie, dass die Kontrollleuchte im Kombiinstrument aufleuchtet.Stellen Sie unbedingt sicher, dass die Insassen ausgestiegen sind und sich in einem sicheren Bereich aufhalten.Arbeiten Sie niemals unter einem Fahrzeug, das nur durch einen Wagenheber abgestützt wird; verwenden Sie einen Stützbock.
8
Bei Pannen und Störungen

300
Proace_de_Chap08_En-cas-de-panne_ed2019_V02

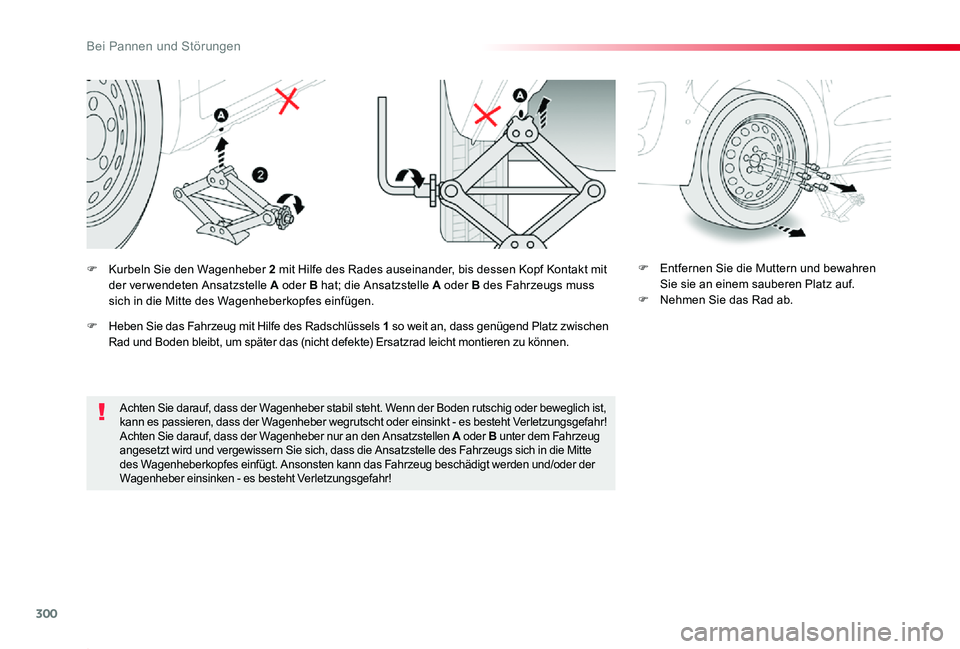

Achten Sie darauf, dass der Wagenheber stabil steht. Wenn der Boden rutschig oder beweglich ist, kann es passieren, dass der Wagenheber wegrutscht oder einsinkt - es besteht Verletzungsgefahr!Achten Sie darauf, dass der Wagenheber nur an den Ansatzstellen A oder B unter dem Fahrzeug angesetzt wird und vergewissern Sie sich, dass die Ansatzstelle des Fahrzeugs sich in die Mitte des Wagenheberkopfes einfügt. Ansonsten kann das Fahrzeug beschädigt werden und/oder der Wagenheber einsinken - es besteht Verletzungsgefahr!
F Entfernen Sie die Muttern und bewahren Sie sie an einem sauberen Platz auf.F Nehmen Sie das Rad ab.
F Kurbeln Sie den Wagenheber 2 mit Hilfe des Rades auseinander, bis dessen Kopf Kontakt mit der ver wendeten Ansatzstelle A oder B hat; die Ansatzstelle A oder B des Fahrzeugs muss sich in die Mitte des Wagenheberkopfes einfügen.
F Heben Sie das Fahrzeug mit Hilfe des Radschlüssels 1 so weit an, dass genügend Platz zwischen Rad und Boden bleibt, um später das (nicht defekte) Ersatzrad leicht montieren zu können.
Bei Pannen und Störungen

301
Proace_de_Chap08_En-cas-de-panne_ed2019_V02

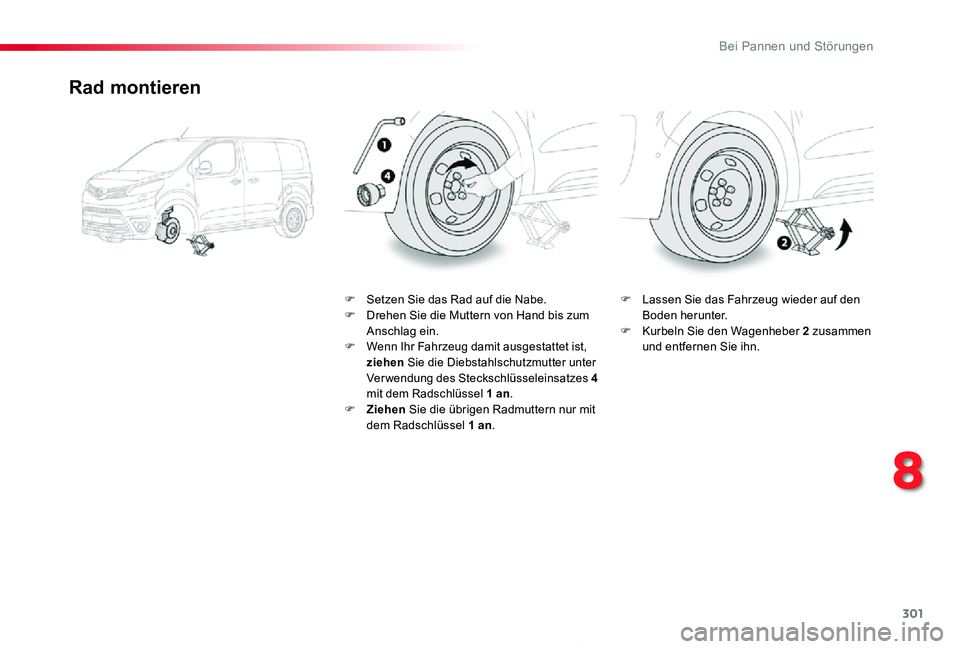

Rad montieren
F Setzen Sie das Rad auf die Nabe.F Drehen Sie die Muttern von Hand bis zum Anschlag ein.F Wenn Ihr Fahrzeug damit ausgestattet ist, ziehen Sie die Diebstahlschutzmutter unter Verwendung des Steckschlüsseleinsatzes 4 mit dem Radschlüssel 1 an.F Ziehen Sie die übrigen Radmuttern nur mit dem Radschlüssel 1 an.
F Lassen Sie das Fahrzeug wieder auf den Boden herunter.F Kurbeln Sie den Wagenheber 2 zusammen und entfernen Sie ihn.
8
Bei Pannen und Störungen

302
Proace_de_Chap08_En-cas-de-panne_ed2019_V02

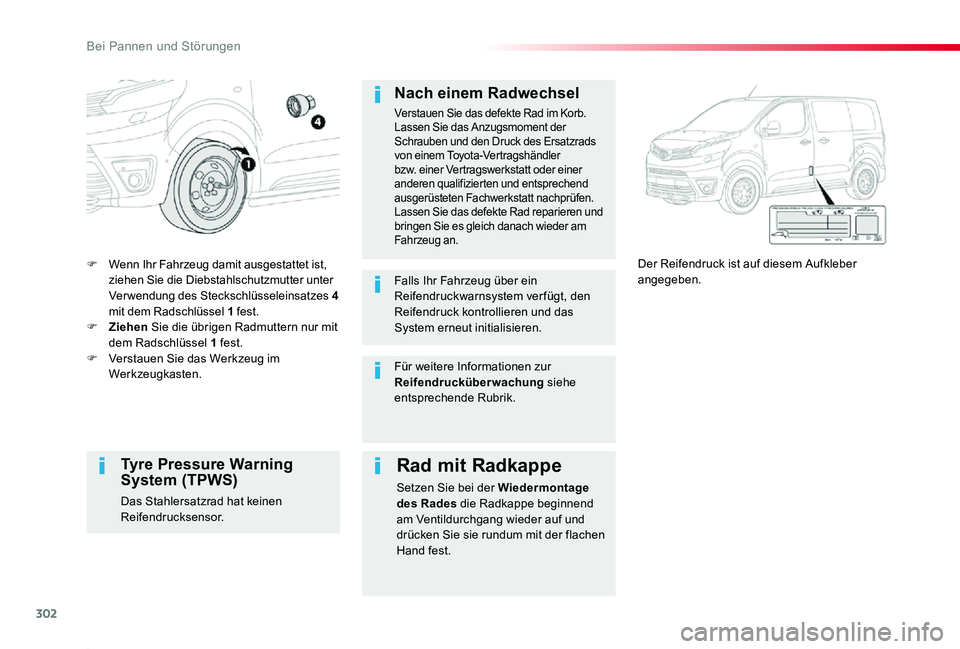

F Wenn Ihr Fahrzeug damit ausgestattet ist, ziehen Sie die Diebstahlschutzmutter unter Verwendung des Steckschlüsseleinsatzes 4 mit dem Radschlüssel 1 fest.F Ziehen Sie die übrigen Radmuttern nur mit dem Radschlüssel 1 fest.F Verstauen Sie das Werkzeug im Werkzeugkasten.
Der Reifendruck ist auf diesem Aufkleber angegeben.
Nach einem Radwechsel
Verstauen Sie das defekte Rad im Korb.Lassen Sie das Anzugsmoment der Schrauben und den Druck des Ersatzrads von einem Toyota-Vertragshändler bzw. einer Vertragswerkstatt oder einer anderen qualifizierten und entsprechend ausgerüsteten Fachwerkstatt nachprüfen.Lassen Sie das defekte Rad reparieren und bringen Sie es gleich danach wieder am Fahrzeug an.
Falls Ihr Fahrzeug über ein Reifendruckwarnsystem verfügt, den Reifendruck kontrollieren und das System erneut initialisieren.
Tyre Pressure Warning System (TPWS)
Das Stahlersatzrad hat keinen Reifendrucksensor.
Rad mit Radkappe
Setzen Sie bei der Wiedermontage des Rades die Radkappe beginnend am Ventildurchgang wieder auf und drücken Sie sie rundum mit der flachen
Hand fest.
Für weitere Informationen zur Reifendrucküberwachung siehe entsprechende Rubrik.
Bei Pannen und Störungen

303
Proace_de_Chap08_En-cas-de-panne_ed2019_V02

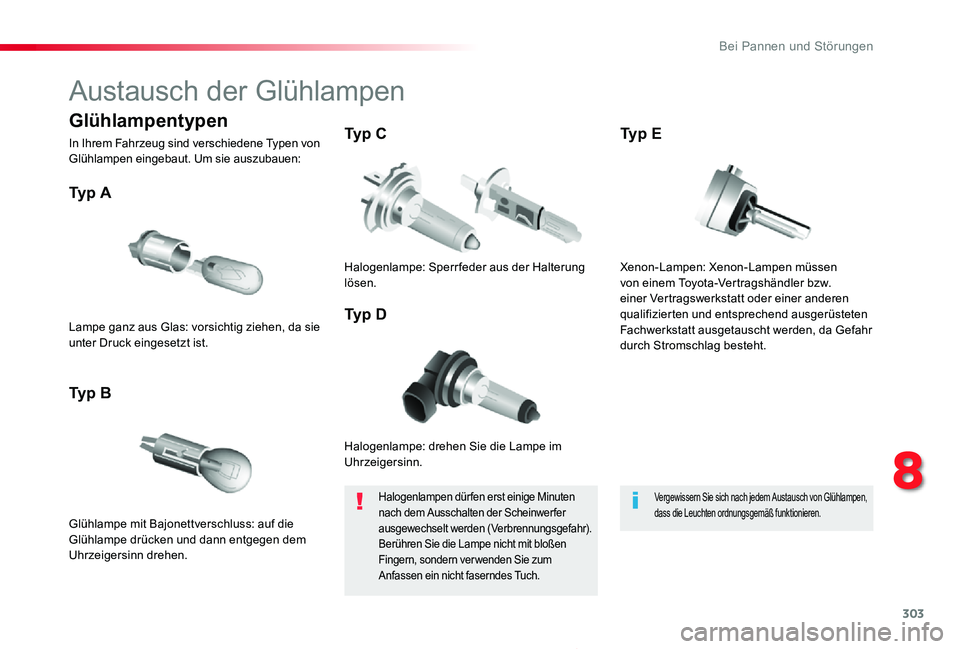

Austausch der Glühlampen
Halogenlampe: drehen Sie die Lampe im Uhrzeigersinn.
Ty p A
Glühlampe mit Bajonettverschluss: auf die Glühlampe drücken und dann entgegen dem Uhrzeigersinn drehen.
Ty p B
Ty p C
Ty p DLampe ganz aus Glas: vorsichtig ziehen, da sie unter Druck eingesetzt ist.
Halogenlampe: Sperr feder aus der Halterung lösen.
Halogenlampen dür fen erst einige Minuten nach dem Ausschalten der Scheinwer fer ausgewechselt werden (Verbrennungsgefahr). Berühren Sie die Lampe nicht mit bloßen Fingern, sondern ver wenden Sie zum Anfassen ein nicht faserndes Tuch.
Vergewissern Sie sich nach jedem Austausch von Glühlampen, dass die Leuchten ordnungsgemäß funktionieren.
Glühlampentypen
In Ihrem Fahrzeug sind verschiedene Typen von Glühlampen eingebaut. Um sie auszubauen:
Xenon-Lampen: Xenon-Lampen müssen von einem Toyota-Vertragshändler bzw. einer Vertragswerkstatt oder einer anderen qualifizierten und entsprechend ausgerüsteten Fachwerkstatt ausgetauscht werden, da Gefahr durch Stromschlag besteht.
Ty p E
8
Bei Pannen und Störungen

304
Proace_de_Chap08_En-cas-de-panne_ed2019_V02

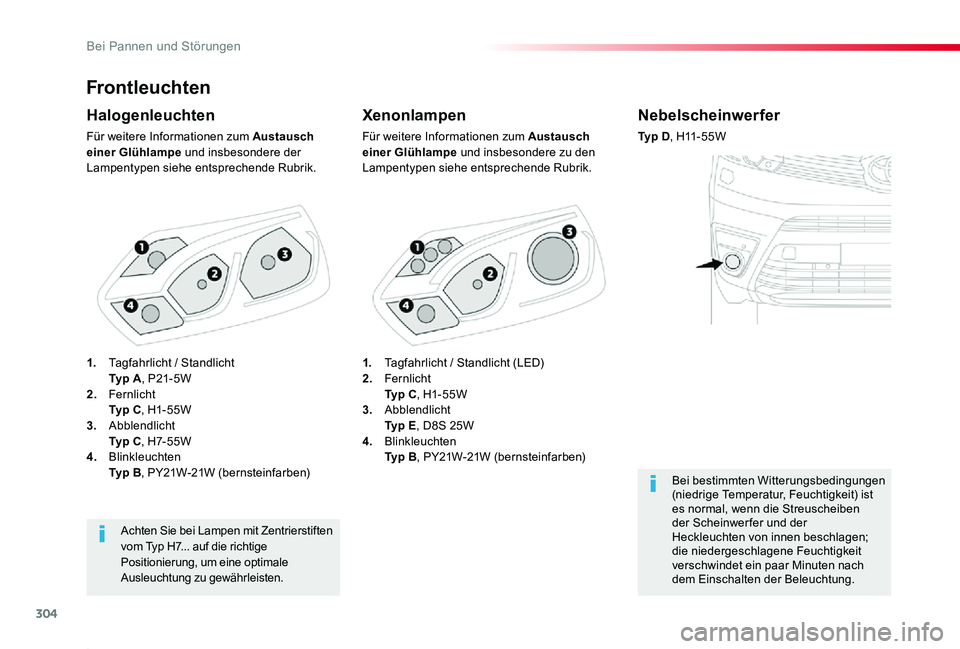

Frontleuchten
Xenonlampen
Für weitere Informationen zum Austausch einer Glühlampe und insbesondere zu den Lampentypen siehe entsprechende Rubrik.
Halogenleuchten
Für weitere Informationen zum Austausch einer Glühlampe und insbesondere der Lampentypen siehe entsprechende Rubrik.
Achten Sie bei Lampen mit Zentrierstiften vom Typ H7... auf die richtige Positionierung, um eine optimale Ausleuchtung zu gewährleisten.
Nebelscheinwerfer
Ty p D, H11-55W
Bei bestimmten Witterungsbedingungen (niedrige Temperatur, Feuchtigkeit) ist es normal, wenn die Streuscheiben der Scheinwer fer und der Heckleuchten von innen beschlagen; die niedergeschlagene Feuchtigkeit verschwindet ein paar Minuten nach dem Einschalten der Beleuchtung.
1. Tagfahrlicht / Standlicht (LED)2. Fernlicht Ty p C, H1-55W3. Abblendlicht Ty p E, D8S 25W4. Blinkleuchten Ty p B, PY21W-21W (bernsteinfarben)
1. Tagfahrlicht / Standlicht Ty p A, P21- 5W2. Fernlicht Ty p C, H1-55W3. Abblendlicht Ty p C, H7-55W4. Blinkleuchten Ty p B, PY21W-21W (bernsteinfarben)
Bei Pannen und Störungen
