2020 TOYOTA PROACE Betriebsanleitungen (in German)

209
Proace_de_Chap06_conduite_ed2019_V02
Automatikgetriebe
6 - oder 8 -Gang-Automatikgetriebe, das eine Wahl zwischen dem Komfort von automatischen Gangwechseln und manuellem Schalten bietet.Dabei haben Sie die Wahl zwischen zwei Betriebsarten:- Automatikbetrieb mit elektronischer Steuerung der Stufen durch das Getriebe,- manueller Betrieb mit Gangwahl durch den Fahrer.
Gangwahlrad
P. ParkstellungF Lassen Sie den Fuß auf der Bremse und drehen Sie das Gangwahlrad auf diese Position, um zu parken oder zu starten.R. RückwärtsgangF Drehen Sie das Gangwahrad auf diese Position.N. LeerlaufF Drehen Sie das Gangwahlrad auf diese Position, um zu starten.D. AutomatikbetriebF Drehen Sie das Gangwahlrad auf diese Position.
M. Manueller Betrieb mit Stufenschaltbetrieb.F Drücken Sie, mit dem auf Position D eingestellten Gangwahlrad, auf diese Taste und ver wenden Sie dann die Lenkradbetätigungen, um die Gänge zu schalten.
Bedienschalter am Lenkrad
Mit den Schaltern am Lenkrad kann nicht in den Leerlauf geschaltet und der Rückwärtsgang eingelegt oder verlassen werden.
Im Automatikbetrieb besteht stets die Möglichkeit, den Gang durch punktuelle Verwendung der Lenkradbetätigungen, beispielsweise zum Überholen, zu wechseln.
Die Position N kann bei Staus oder in Waschtunneln verwendet werden.
F Ziehen Sie am Schalter rechts "+", um hochzuschalten.F Ziehen Sie am Schalter links "-", um herunterzuschalten.
Um das Gangwahlrad sicher zu drehen, wird empfohlen, den Fuß auf dem Bremspedal zu belassen.
6
Fahrbetrieb

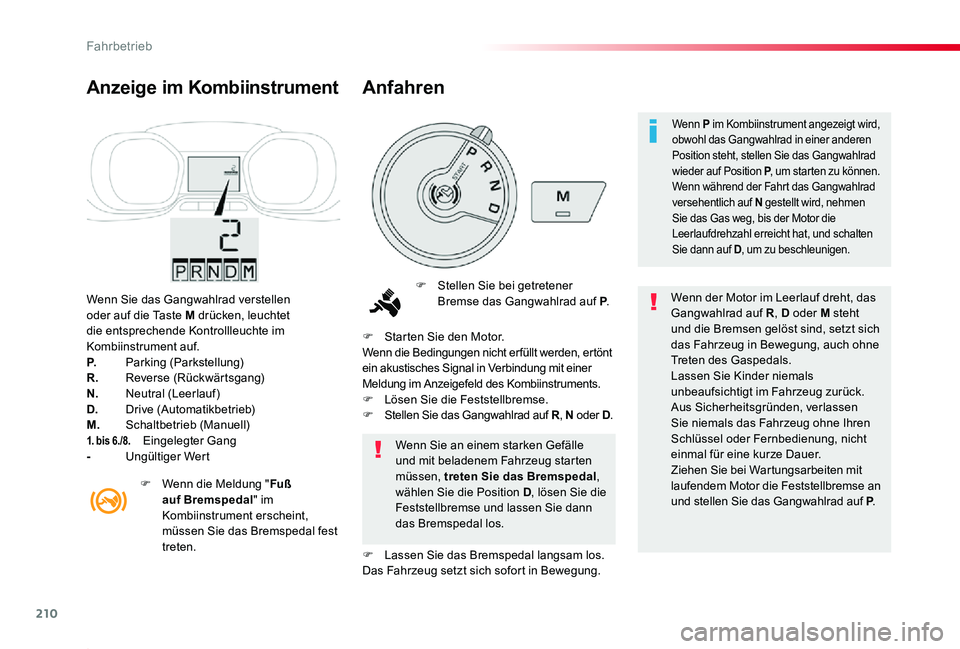

210
Proace_de_Chap06_conduite_ed2019_V02
Wenn Sie das Gangwahlrad verstellen oder auf die Taste M drücken, leuchtet die entsprechende Kontrollleuchte im Kombiinstrument auf.P. Parking (Parkstellung)R. Reverse (Rückwärtsgang)N. Neutral (Leerlauf)D. Drive (Automatikbetrieb)M. Schaltbetrieb (Manuell)1. bis 6./8. Eingelegter Gang- Ungültiger Wert
Anzeige im Kombiinstrument
F Stellen Sie bei getretener Bremse das Gangwahlrad auf P.Wenn der Motor im Leerlauf dreht, das Gangwahlrad auf R, D oder M steht und die Bremsen gelöst sind, setzt sich das Fahrzeug in Bewegung, auch ohne Treten des Gaspedals.Lassen Sie Kinder niemals unbeaufsichtigt im Fahrzeug zurück.Aus Sicherheitsgründen, verlassen Sie niemals das Fahrzeug ohne Ihren Schlüssel oder Fernbedienung, nicht
einmal für eine kurze Dauer.Ziehen Sie bei Wartungsarbeiten mit laufendem Motor die Feststellbremse an und stellen Sie das Gangwahlrad auf P.
Wenn Sie an einem starken Gefälle und mit beladenem Fahrzeug starten müssen, treten Sie das Bremspedal, wählen Sie die Position D, lösen Sie die Feststellbremse und lassen Sie dann das Bremspedal los.
F Starten Sie den Motor.Wenn die Bedingungen nicht er füllt werden, ertönt ein akustisches Signal in Verbindung mit einer Meldung im Anzeigefeld des Kombiinstruments.F Lösen Sie die Feststellbremse.F Stellen Sie das Gangwahlrad auf R, N oder D.
F Lassen Sie das Bremspedal langsam los.Das Fahrzeug setzt sich sofort in Bewegung.
F Wenn die Meldung "Fuß auf Bremspedal" im Kombiinstrument erscheint, müssen Sie das Bremspedal fest treten.
Anfahren
Wenn P im Kombiinstrument angezeigt wird, obwohl das Gangwahlrad in einer anderen Position steht, stellen Sie das Gangwahlrad wieder auf Position P, um starten zu können.Wenn während der Fahrt das Gangwahlrad versehentlich auf N gestellt wird, nehmen Sie das Gas weg, bis der Motor die Leerlaufdrehzahl erreicht hat, und schalten Sie dann auf D, um zu beschleunigen.
Fahrbetrieb

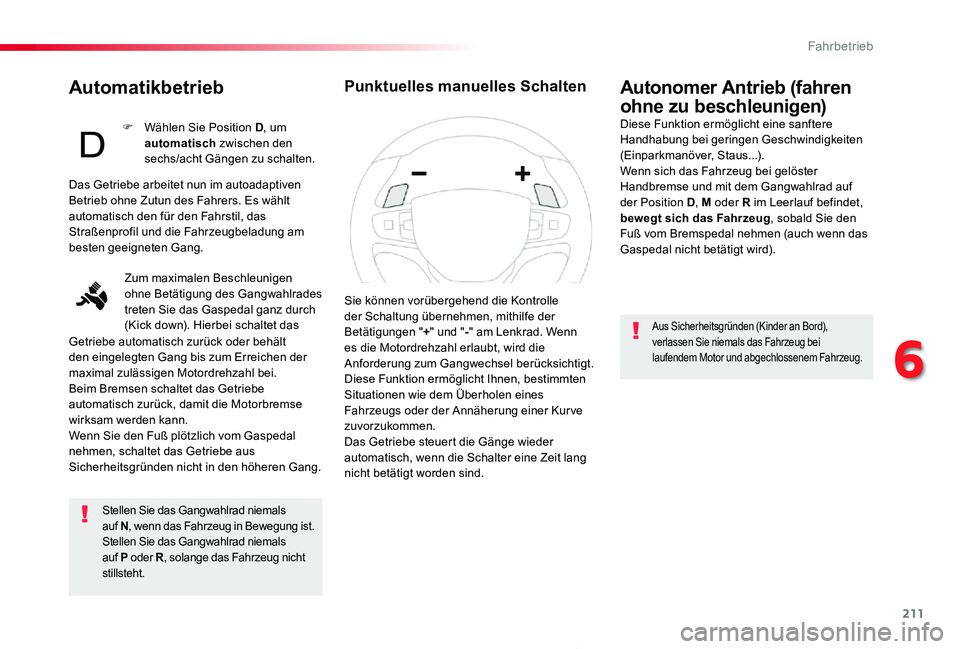

211
Proace_de_Chap06_conduite_ed2019_V02
Automatikbetrieb
Stellen Sie das Gangwahlrad niemals auf N, wenn das Fahrzeug in Bewegung ist.Stellen Sie das Gangwahlrad niemals auf P oder R, solange das Fahrzeug nicht stillsteht.
Autonomer Antrieb (fahren
ohne zu beschleunigen)Diese Funktion ermöglicht eine sanftere Handhabung bei geringen Geschwindigkeiten (Einparkmanöver, Staus...).Wenn sich das Fahrzeug bei gelöster Handbremse und mit dem Gangwahlrad auf der Position D, M oder R im Leerlauf befindet, bewegt sich das Fahrzeug, sobald Sie den Fuß vom Bremspedal nehmen (auch wenn das Gaspedal nicht betätigt wird).
Aus Sicherheitsgründen (Kinder an Bord), verlassen Sie niemals das Fahrzeug bei laufendem Motor und abgechlossenem Fahrzeug.
Das Getriebe arbeitet nun im autoadaptiven Betrieb ohne Zutun des Fahrers. Es wählt automatisch den für den Fahrstil, das Straßenprofil und die Fahrzeugbeladung am besten geeigneten Gang.
Zum maximalen Beschleunigen ohne Betätigung des Gangwahlrades treten Sie das Gaspedal ganz durch (Kick down). Hierbei schaltet das
Getriebe automatisch zurück oder behält den eingelegten Gang bis zum Erreichen der maximal zulässigen Motordrehzahl bei.Beim Bremsen schaltet das Getriebe automatisch zurück, damit die Motorbremse wirksam werden kann.Wenn Sie den Fuß plötzlich vom Gaspedal
nehmen, schaltet das Getriebe aus Sicherheitsgründen nicht in den höheren Gang.
F Wählen Sie Position D, um automatisch zwischen den sechs/acht Gängen zu schalten.
Sie können vorübergehend die Kontrolle der Schaltung übernehmen, mithilfe der Betätigungen "+" und "-" am Lenkrad. Wenn es die Motordrehzahl erlaubt, wird die Anforderung zum Gangwechsel berücksichtigt.Diese Funktion ermöglicht Ihnen, bestimmten Situationen wie dem Überholen eines Fahrzeugs oder der Annäherung einer Kur ve zuvorzukommen.Das Getriebe steuert die Gänge wieder
automatisch, wenn die Schalter eine Zeit lang nicht betätigt worden sind.
Punktuelles manuelles Schalten
6
Fahrbetrieb

212
Proace_de_Chap06_conduite_ed2019_V02
Bei manuellem Betrieb ist es nicht er forderlich, beim Schalten das Gaspedal loszulassen.F Bei Schalt-/Wählhebelstellung D den Knopf "M" drücken, um manuell nacheinander zwischen den sechs/acht Gängen wechseln zu können.
M erscheint in der Anzeige, stattdessen erscheinen nacheinander die eingelegten Gänge im Kombiinstrument.
F Der Automatikbetrieb kann jederzeit verlassen werden, indem erneut auf die Taste M gedrückt wird.
Der Schaltbefehl wird nur ausgeführt, wenn Fahrzeuggeschwindigkeit und Motordrehzahl dies zulassen.
Manueller Betrieb
Bei über- oder untertourigen Fahrten blinkt der gewählte Gang für die Dauer einiger Sekunden, danach wird der tatsächlich eingelegte Gang angezeigt.Im Stand oder bei sehr geringem Tempo schaltet das Getriebe automatisch in den Gang M1.
Um bei starkem Gefälle die Bremsen zu entlasten, ver wenden Sie die Motorbremse zur Geschwindigkeitsverringerung (schalten Sie herunter oder wählen Sie einen niedrigeren Gang).Die Ver wendung des Bremspedals über einen längeren Zeitraum kann die Bremsen überhitzen und diese dann beschädigen oder verursachen, dass die Bremsanlage nicht mehr funkioniert.Ver wenden Sie die Bremsen nur wenn dies notwendig ist, um zu entschleunigen oder um das Fahrzeug anzuhalten.
Die entsprechende Kontrollleuchte schaltet sich ein.
F Betätigen Sie die Lenkradschalter "+" oder "-".
Die entsprechende Kontrollleuchte erlischt.
Bevorzugen Sie je nach Straßenbedingungen (z.B.: Bergstraßen) den Schaltbetrieb.Der Automatikbetrieb ist hier für nicht geeignet; darüber hinaus kann im Automatikbetrieb die Motorbremse nicht genutzt werden.
Fehleranzeige im manuellen Betrieb
Diese Anzeige erscheint, wenn ein Gang nicht richtig eingelegt ist (Gangwahlrad zwischen zwei Schaltpositionen).
F Das Gangwahlrad "richtig" auf eine Position setzen.
Fahrbetrieb

213
Proace_de_Chap06_conduite_ed2019_V02
Bei eingeschalteter Zündung erscheint eine Meldung im Anzeigefeld des Kombiinstruments, wenn eine Funktionsstörung im Getriebe vorliegt.
Funktionsstörung
In diesem Fall schaltet das Getriebe auf Notbetrieb und bleibt im 3. Gang blockiert. Beim Schalten von P nach R und von N nach R spüren Sie gegebenenfalls einen starken Ruck, durch den das Getriebe jedoch nicht in Mitleidenschaft gezogen wird.Fahren Sie nicht schneller als 100 km/h unter Beachtung der örtlichen Verkehrsvorschriften.Lassen Sie es von einem Toyota-Vertragshändler oder einer Vertragswerkstatt bzw. einer anderen entsprechend qualifizierten und ausgerüsteten Fachwerkstatt überprüfen.
Das Getriebe kann Schaden nehmen:- wenn Sie gleichzeitig Brems- und Gaspedal betätigen (Bremsen und Beschleunigen dar f nur mit dem rechten Fuß er folgen),- wenn Sie bei einem Batterieschaden das Gangwahlrad mit Gewalt aus der Position P in eine andere Position bringen.
Um bei einem längeren Halt bei laufendem Motor (z.B. Stau) den Kraftstoffverbrauch einzuschränken, stellen Sie das Gangwahlrad auf N und ziehen Sie die Feststellbremse an.
Fahrzeug anhalten
Bei Einlegen der Position P kann ein Rucken des Fahrzeugs gespürt werden.Wenn das Gangwahlrad nicht auf P steht, ertönt beim Öffnen der Fahrertür oder ca. 45 Sekunden nach dem Ausschalten der Zündung ein akustisches Signal in Verbindung mit einer Meldung.F Stellen Sie das Gangwahlrad auf P; das Signal verstummt und die Meldung verschwindet.
Bevor Sie den Motor ausschalten, wählen Sie die Position P und ziehen Sie dann die Feststellbremse an, um das Fahrzeug gegen Wegrollen zu sichern.
Achten Sie unter allen Umständen darauf, dass das Gangwahlrad auf Position P steht, bevor Sie das Fahrzeug verlassen.
An einem starken Gefälle und mit beladenem Fahrzeug treten Sie das Bremspedal, wählen Sie Position P, ziehen Sie die Feststellbremse an und lassen Sie dann das Bremspedal los.
6
Fahrbetrieb

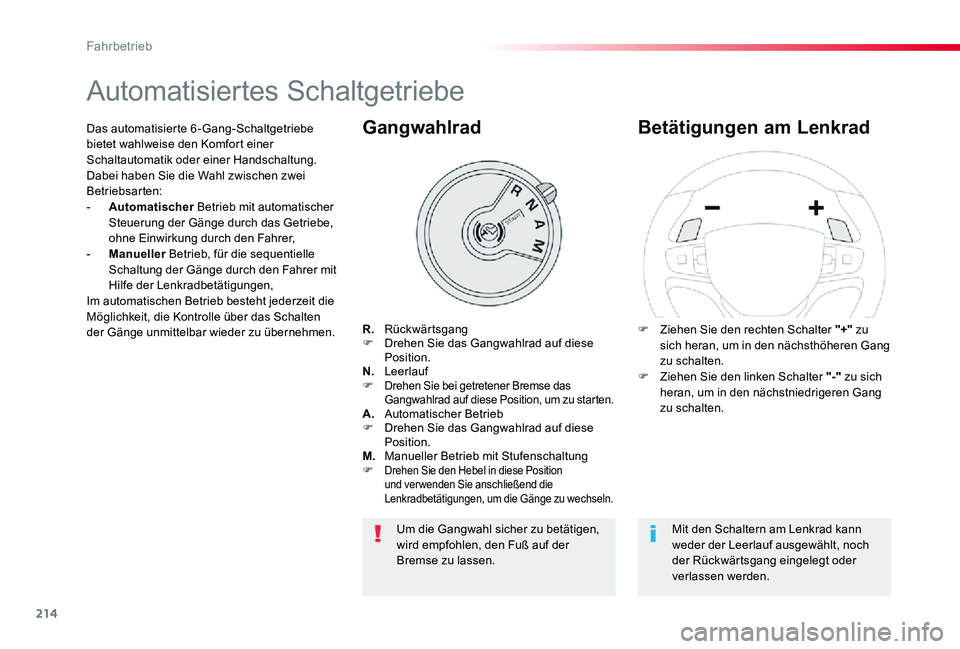

214
Proace_de_Chap06_conduite_ed2019_V02
Automatisiertes Schaltgetriebe
R. RückwärtsgangF Drehen Sie das Gangwahlrad auf diese Position.N. LeerlaufF Drehen Sie bei getretener Bremse das Gangwahlrad auf diese Position, um zu starten.A. Automatischer BetriebF Drehen Sie das Gangwahlrad auf diese Position.M. Manueller Betrieb mit StufenschaltungF Drehen Sie den Hebel in diese Position und ver wenden Sie anschließend die Lenkradbetätigungen, um die Gänge zu wechseln.
Gangwahlrad
F Ziehen Sie den rechten Schalter "+" zu sich heran, um in den nächsthöheren Gang zu schalten.F Ziehen Sie den linken Schalter "-" zu sich heran, um in den nächstniedrigeren Gang zu schalten.
Betätigungen am LenkradDas automatisierte 6 -Gang-Schaltgetriebe bietet wahlweise den Komfort einer Schaltautomatik oder einer Handschaltung.Dabei haben Sie die Wahl zwischen zwei Betriebsarten:- Automatischer Betrieb mit automatischer Steuerung der Gänge durch das Getriebe, ohne Einwirkung durch den Fahrer,- Manueller Betrieb, für die sequentielle Schaltung der Gänge durch den Fahrer mit Hilfe der Lenkradbetätigungen,Im automatischen Betrieb besteht jederzeit die Möglichkeit, die Kontrolle über das Schalten der Gänge unmittelbar wieder zu übernehmen.
Mit den Schaltern am Lenkrad kann weder der Leerlauf ausgewählt, noch der Rückwärtsgang eingelegt oder verlassen werden.
Um die Gangwahl sicher zu betätigen, wird empfohlen, den Fuß auf der Bremse zu lassen.
Fahrbetrieb

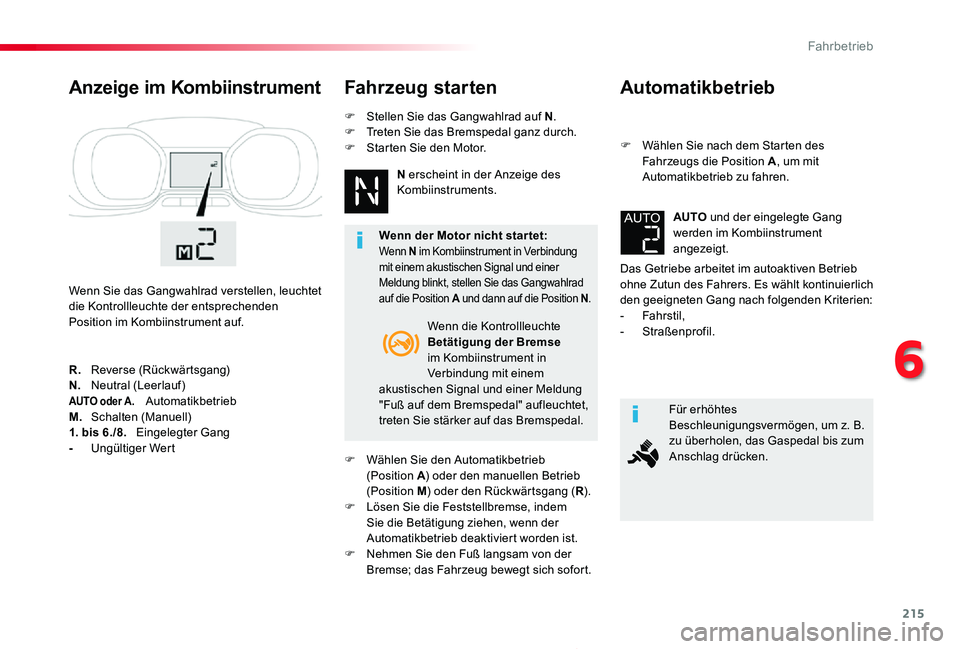

215
Proace_de_Chap06_conduite_ed2019_V02
Automatikbetrieb
F Wählen Sie nach dem Starten des Fahrzeugs die Position A, um mit Automatikbetrieb zu fahren.
Das Getriebe arbeitet im autoaktiven Betrieb ohne Zutun des Fahrers. Es wählt kontinuierlich den geeigneten Gang nach folgenden Kriterien:- Fahrstil,- Straßenprofil.
AUTO und der eingelegte Gang werden im Kombiinstrument
angezeigt.
Für erhöhtes Beschleunigungsvermögen, um z. B. zu überholen, das Gaspedal bis zum Anschlag drücken.
Anzeige im Kombiinstrument
Wenn Sie das Gangwahlrad verstellen, leuchtet die Kontrollleuchte der entsprechenden Position im Kombiinstrument auf.
Fahrzeug starten
Wenn die Kontrollleuchte Betätigung der Bremse im Kombiinstrument in Verbindung mit einem akustischen Signal und einer Meldung "Fuß auf dem Bremspedal" aufleuchtet, treten Sie stärker auf das Bremspedal.
R. Reverse (Rückwärtsgang)N. Neutral (Leerlauf)AUTO oder A. AutomatikbetriebM. Schalten (Manuell)1. bis 6./8. Eingelegter Gang- Ungültiger Wert
Wenn der Motor nicht star tet:Wenn N im Kombiinstrument in Verbindung mit einem akustischen Signal und einer Meldung blinkt, stellen Sie das Gangwahlrad auf die Position A und dann auf die Position N.
F Wählen Sie den Automatikbetrieb (Position A) oder den manuellen Betrieb (Position M) oder den Rückwärtsgang (R).F Lösen Sie die Feststellbremse, indem Sie die Betätigung ziehen, wenn der Automatikbetrieb deaktiviert worden ist.F Nehmen Sie den Fuß langsam von der Bremse; das Fahrzeug bewegt sich sofort.
N erscheint in der Anzeige des Kombiinstruments.
F Stellen Sie das Gangwahlrad auf N.F Treten Sie das Bremspedal ganz durch.F Starten Sie den Motor.
6
Fahrbetrieb

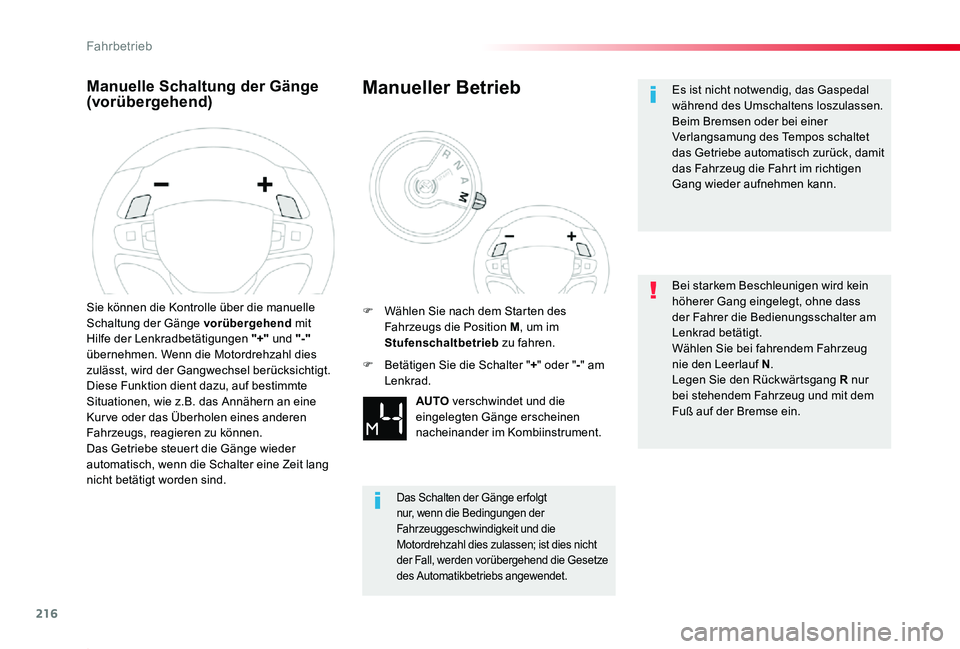

216
Proace_de_Chap06_conduite_ed2019_V02
Manuelle Schaltung der Gänge (vorübergehend)
Sie können die Kontrolle über die manuelle Schaltung der Gänge vorübergehend mit Hilfe der Lenkradbetätigungen "+" und "-" übernehmen. Wenn die Motordrehzahl dies zulässt, wird der Gangwechsel berücksichtigt.Diese Funktion dient dazu, auf bestimmte Situationen, wie z.B. das Annähern an eine Kur ve oder das Überholen eines anderen Fahrzeugs, reagieren zu können.
Das Getriebe steuert die Gänge wieder automatisch, wenn die Schalter eine Zeit lang nicht betätigt worden sind.
Manueller Betrieb
AUTO verschwindet und die eingelegten Gänge erscheinen nacheinander im Kombiinstrument.
F Wählen Sie nach dem Starten des Fahrzeugs die Position M, um im Stufenschaltbetrieb zu fahren.
Das Schalten der Gänge er folgt nur, wenn die Bedingungen der Fahrzeuggeschwindigkeit und die Motordrehzahl dies zulassen; ist dies nicht
der Fall, werden vorübergehend die Gesetze des Automatikbetriebs angewendet.
F Betätigen Sie die Schalter "+" oder "-" am Lenkrad.
Es ist nicht notwendig, das Gaspedal während des Umschaltens loszulassen.Beim Bremsen oder bei einer Verlangsamung des Tempos schaltet das Getriebe automatisch zurück, damit das Fahrzeug die Fahrt im richtigen Gang wieder aufnehmen kann.
Bei starkem Beschleunigen wird kein höherer Gang eingelegt, ohne dass der Fahrer die Bedienungsschalter am Lenkrad betätigt.Wählen Sie bei fahrendem Fahrzeug nie den Leerlauf N.Legen Sie den Rückwärtsgang R nur bei stehendem Fahrzeug und mit dem Fuß auf der Bremse ein.
