2020 TOYOTA PROACE Betriebsanleitungen (in German)

129
Proace_de_Chap03_ergonomie-et-confort_ed2019_V02

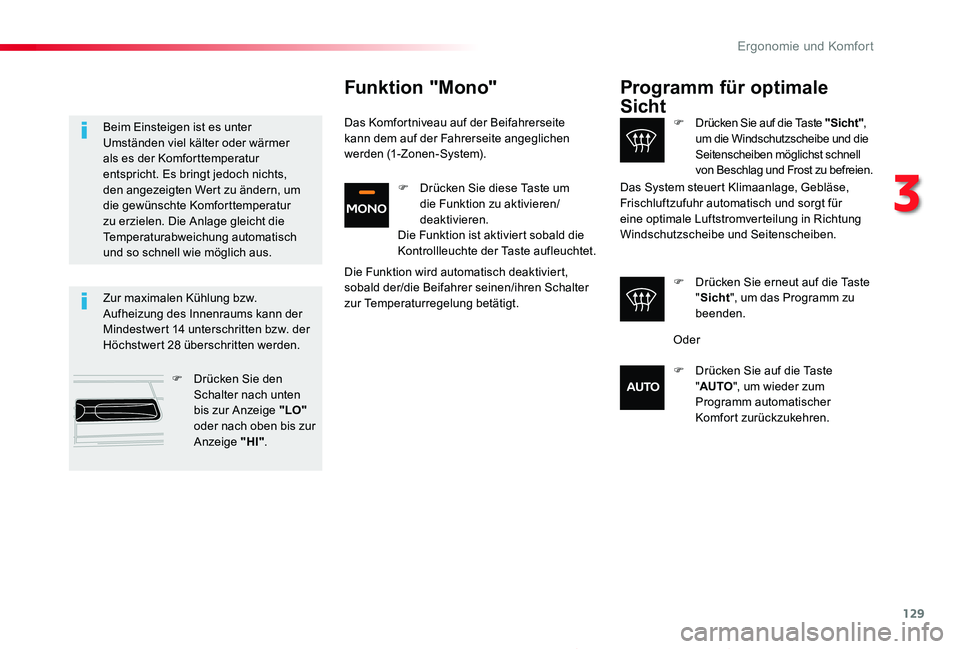

Programm für optimale
SichtF Drücken Sie auf die Taste "Sicht", um die Windschutzscheibe und die Seitenscheiben möglichst schnell von Beschlag und Frost zu befreien.
F Drücken Sie erneut auf die Taste "Sicht", um das Programm zu beenden.
Das System steuert Klimaanlage, Gebläse, Frischluftzufuhr automatisch und sorgt für eine optimale Luftstromverteilung in Richtung Windschutzscheibe und Seitenscheiben.
Zur maximalen Kühlung bzw. Aufheizung des Innenraums kann der Mindestwert 14 unterschritten bzw. der Höchstwert 28 überschritten werden.
F Drücken Sie den Schalter nach unten bis zur Anzeige "LO" oder nach oben bis zur Anzeige "HI".
Beim Einsteigen ist es unter Umständen viel kälter oder wärmer als es der Komforttemperatur entspricht. Es bringt jedoch nichts, den angezeigten Wert zu ändern, um die gewünschte Komforttemperatur zu erzielen. Die Anlage gleicht die Temperaturabweichung automatisch
und so schnell wie möglich aus.
Funktion "Mono"
Das Komfortniveau auf der Beifahrerseite kann dem auf der Fahrerseite angeglichen werden (1-Zonen-System).
Die Funktion wird automatisch deaktiviert, sobald der/die Beifahrer seinen/ihren Schalter zur Temperaturregelung betätigt.
Oder
F Drücken Sie auf die Taste "AUTO", um wieder zum Programm automatischer Komfort zurückzukehren.
F Drücken Sie diese Taste um die Funktion zu aktivieren/deaktivieren.Die Funktion ist aktiviert sobald die
Kontrollleuchte der Taste aufleuchtet.
3
Ergonomie und Komfort

130
Proace_de_Chap03_ergonomie-et-confort_ed2019_V02
F Drücken Sie auf diese Taste, um die Gebläsestärke zu erhöhen.

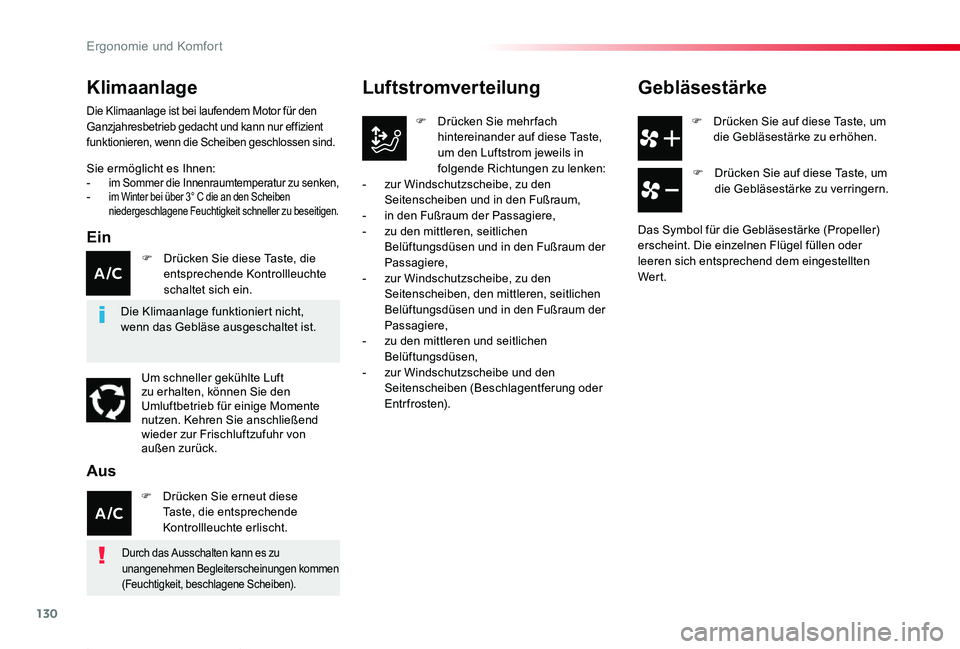

Luftstromverteilung
F Drücken Sie mehr fach hintereinander auf diese Taste, um den Luftstrom jeweils in folgende Richtungen zu lenken:
- zur Windschutzscheibe, zu den Seitenscheiben und in den Fußraum,- in den Fußraum der Passagiere,- zu den mittleren, seitlichen Belüftungsdüsen und in den Fußraum der Passagiere,- zur Windschutzscheibe, zu den Seitenscheiben, den mittleren, seitlichen Belüftungsdüsen und in den Fußraum der Passagiere,- zu den mittleren und seitlichen Belüftungsdüsen,- zur Windschutzscheibe und den Seitenscheiben (Beschlagentferung oder Entr frosten).
Gebläsestärke
F Drücken Sie auf diese Taste, um die Gebläsestärke zu verringern.
Das Symbol für die Gebläsestärke (Propeller) erscheint. Die einzelnen Flügel füllen oder leeren sich entsprechend dem eingestellten Wer t.
Klimaanlage
Sie ermöglicht es Ihnen:- im Sommer die Innenraumtemperatur zu senken,- im Winter bei über 3° C die an den Scheiben niedergeschlagene Feuchtigkeit schneller zu beseitigen.
Ein
Die Klimaanlage ist bei laufendem Motor für den Ganzjahresbetrieb gedacht und kann nur effizient funktionieren, wenn die Scheiben geschlossen sind.
Die Klimaanlage funktioniert nicht, wenn das Gebläse ausgeschaltet ist.
Um schneller gekühlte Luft zu erhalten, können Sie den Umluftbetrieb für einige Momente nutzen. Kehren Sie anschließend wieder zur Frischluftzufuhr von außen zurück.
F Drücken Sie diese Taste, die entsprechende Kontrollleuchte schaltet sich ein.
F Drücken Sie erneut diese Taste, die entsprechende Kontrollleuchte erlischt.
Aus
Durch das Ausschalten kann es zu unangenehmen Begleiterscheinungen kommen (Feuchtigkeit, beschlagene Scheiben).
Ergonomie und Komfort

131
Proace_de_Chap03_ergonomie-et-confort_ed2019_V02

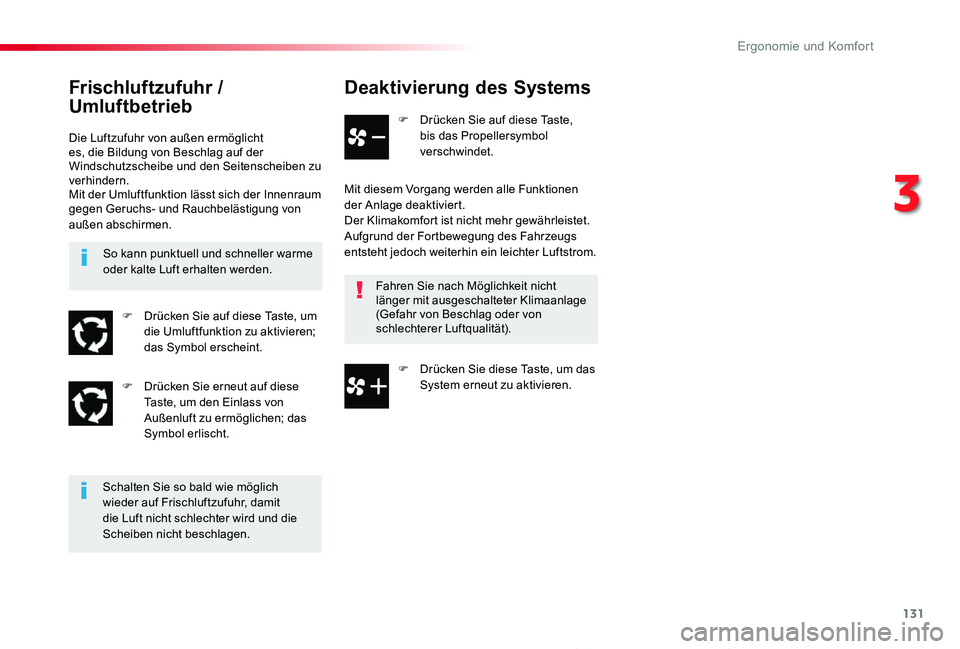

Deaktivierung des Systems
F Drücken Sie auf diese Taste, bis das Propellersymbol verschwindet.
Mit diesem Vorgang werden alle Funktionen der Anlage deaktiviert.Der Klimakomfort ist nicht mehr gewährleistet. Aufgrund der Fortbewegung des Fahrzeugs entsteht jedoch weiterhin ein leichter Luftstrom.
Fahren Sie nach Möglichkeit nicht länger mit ausgeschalteter Klimaanlage (Gefahr von Beschlag oder von schlechterer Luftqualität).
Frischluftzufuhr /
Umluftbetrieb
Die Luftzufuhr von außen ermöglicht es, die Bildung von Beschlag auf der Windschutzscheibe und den Seitenscheiben zu verhindern.Mit der Umluftfunktion lässt sich der Innenraum gegen Geruchs- und Rauchbelästigung von außen abschirmen.
Schalten Sie so bald wie möglich wieder auf Frischluftzufuhr, damit die Luft nicht schlechter wird und die Scheiben nicht beschlagen.
So kann punktuell und schneller warme oder kalte Luft erhalten werden.
F Drücken Sie auf diese Taste, um die Umluftfunktion zu aktivieren; das Symbol erscheint.
F Drücken Sie erneut auf diese Taste, um den Einlass von Außenluft zu ermöglichen; das Symbol erlischt.
F Drücken Sie diese Taste, um das System erneut zu aktivieren.
3
Ergonomie und Komfort

132
Proace_de_Chap03_ergonomie-et-confort_ed2019_V02

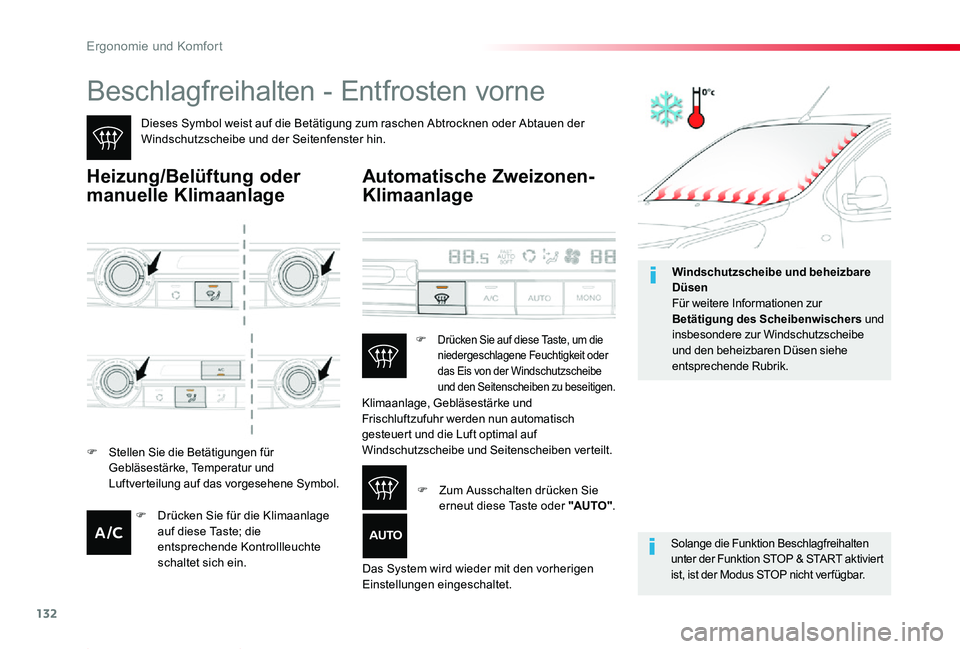

Beschlagfreihalten - Entfrosten vorne
Dieses Symbol weist auf die Betätigung zum raschen Abtrocknen oder Abtauen der Windschutzscheibe und der Seitenfenster hin.
Heizung/Belüftung oder
manuelle Klimaanlage
Solange die Funktion Beschlagfreihalten unter der Funktion STOP & START aktiviert ist, ist der Modus STOP nicht ver fügbar.
Automatische Zweizonen-
Klimaanlage
F Stellen Sie die Betätigungen für Gebläsestärke, Temperatur und Luftverteilung auf das vorgesehene Symbol.
Klimaanlage, Gebläsestärke und Frischluftzufuhr werden nun automatisch gesteuert und die Luft optimal auf Windschutzscheibe und Seitenscheiben verteilt.
Das System wird wieder mit den vorherigen Einstellungen eingeschaltet.
F Drücken Sie auf diese Taste, um die niedergeschlagene Feuchtigkeit oder das Eis von der Windschutzscheibe und den Seitenscheiben zu beseitigen.
F Zum Ausschalten drücken Sie erneut diese Taste oder "AUTO".F Drücken Sie für die Klimaanlage auf diese Taste; die entsprechende Kontrollleuchte schaltet sich ein.
Windschutzscheibe und beheizbare DüsenFür weitere Informationen zur Betätigung des Scheibenwischers und insbesondere zur Windschutzscheibe und den beheizbaren Düsen siehe entsprechende Rubrik.
Ergonomie und Komfort

133
Proace_de_Chap03_ergonomie-et-confort_ed2019_V02

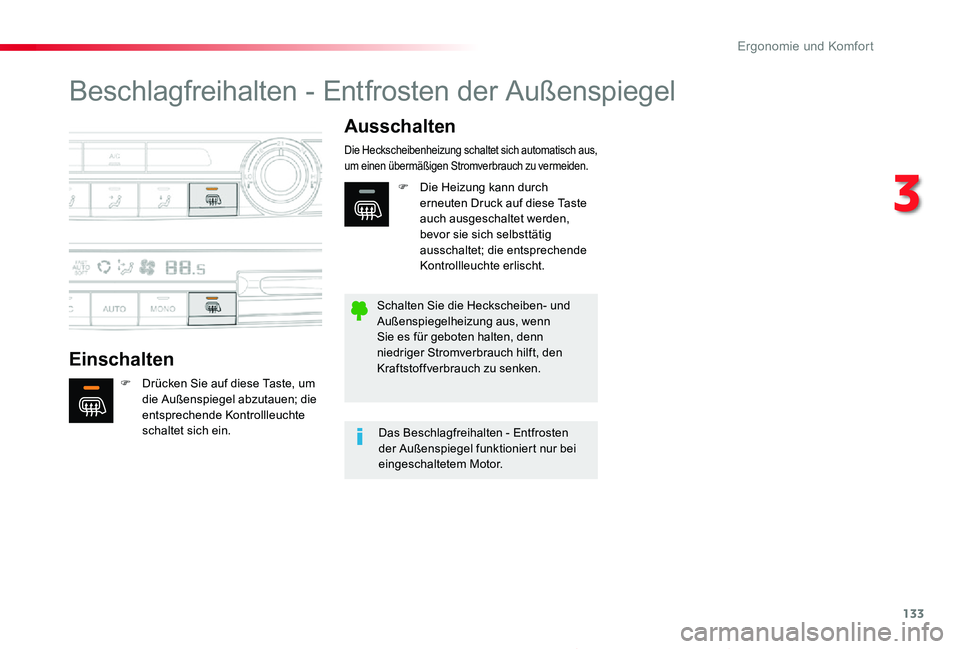

Beschlagfreihalten - Entfrosten der Außenspiegel
Einschalten
Ausschalten
F Drücken Sie auf diese Taste, um die Außenspiegel abzutauen; die entsprechende Kontrollleuchte schaltet sich ein.
Die Heckscheibenheizung schaltet sich automatisch aus, um einen übermäßigen Stromverbrauch zu vermeiden.
Das Beschlagfreihalten - Entfrosten der Außenspiegel funktioniert nur bei eingeschaltetem Motor.
Schalten Sie die Heckscheiben- und Außenspiegelheizung aus, wenn Sie es für geboten halten, denn niedriger Stromverbrauch hilft, den Kraftstoffverbrauch zu senken.
F Die Heizung kann durch erneuten Druck auf diese Taste auch ausgeschaltet werden, bevor sie sich selbsttätig ausschaltet; die entsprechende Kontrollleuchte erlischt.
3
Ergonomie und Komfort

134
Proace_de_Chap03_ergonomie-et-confort_ed2019_V02

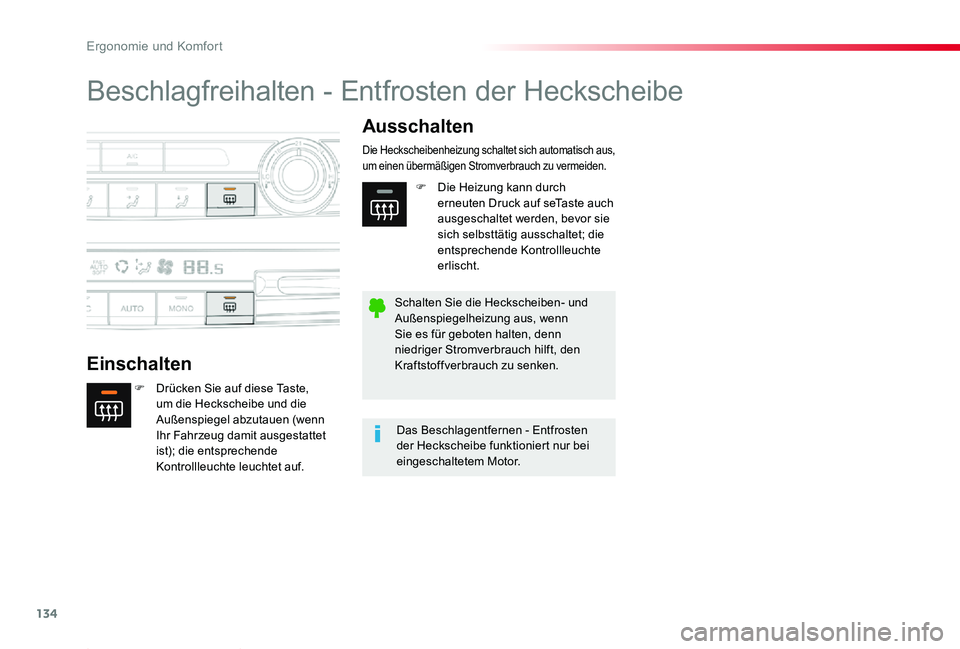

Beschlagfreihalten - Entfrosten der Heckscheibe
Einschalten
Ausschalten
F Drücken Sie auf diese Taste, um die Heckscheibe und die Außenspiegel abzutauen (wenn Ihr Fahrzeug damit ausgestattet ist); die entsprechende Kontrollleuchte leuchtet auf.
Die Heckscheibenheizung schaltet sich automatisch aus, um einen übermäßigen Stromverbrauch zu vermeiden.
Das Beschlagentfernen - Entfrosten der Heckscheibe funktioniert nur bei eingeschaltetem Motor.
Schalten Sie die Heckscheiben- und Außenspiegelheizung aus, wenn Sie es für geboten halten, denn niedriger Stromverbrauch hilft, den Kraftstoffverbrauch zu senken.
F Die Heizung kann durch erneuten Druck auf seTaste auch ausgeschaltet werden, bevor sie sich selbsttätig ausschaltet; die entsprechende Kontrollleuchte erlischt.
Ergonomie und Komfort

135
Proace_de_Chap03_ergonomie-et-confort_ed2019_V02
Beachten Sie die folgenden Regeln zur Benutzung und Wartung der Anlage, damit sie ihre volle Leistung bringt:F Um eine gleichmäßige Luftverteilung zu gewährleisten, achten Sie bitte darauf, dass die Lufteintrittsgitter unterhalb der Windschutzscheibe, die Belüftungsdüsen, die Luftaustritte und die Zwangsentlüftung hinten frei bleiben.F Der Sensor für die Sonneneinstrahlung oben an der Windschutzscheibe dar f nicht verdeckt werden, er dient zur Regelung der automatischen Klimaanlage.F Nehmen Sie die Klimaanlage ein- oder zwei Mal im Monat für die Dauer von
mindestens 5 bis 10 Minuten in Betrieb, damit sie voll funktionstüchtig bleibt.F Achten Sie darauf, dass der Innenraumfilter in gutem Zustand ist und lassen Sie die Filtereinsätze regelmäßig austauschen. Wir empfehlen Ihnen vorzugsweise einen Kombi-Innenraumfilter. Dank seines speziellen zweiten Aktivkohlefilters trägt er zur Reinigung der Atemluft und Sauberkeit des Innenraums bei (Verminderung von allergischen Reaktionen, Geruchsbelästigung und Fettablagerungen).F Um zu gewährleisten, dass die Klimaanlage ordnungsgemäß funktioniert, sollten Sie sie gemäß der im Serviceheft stehenden Hinweise ebenfalls überprüfen lassen.F Falls keine Kaltluft erzeugt wird, das System ausschalten und dann einen Toyota-Vertragshändler bzw. eine Vertragswerkstatt oder eine andere qualifizierte und entsprechend ausgerüstete Fachwerkstatt kontaktieren.

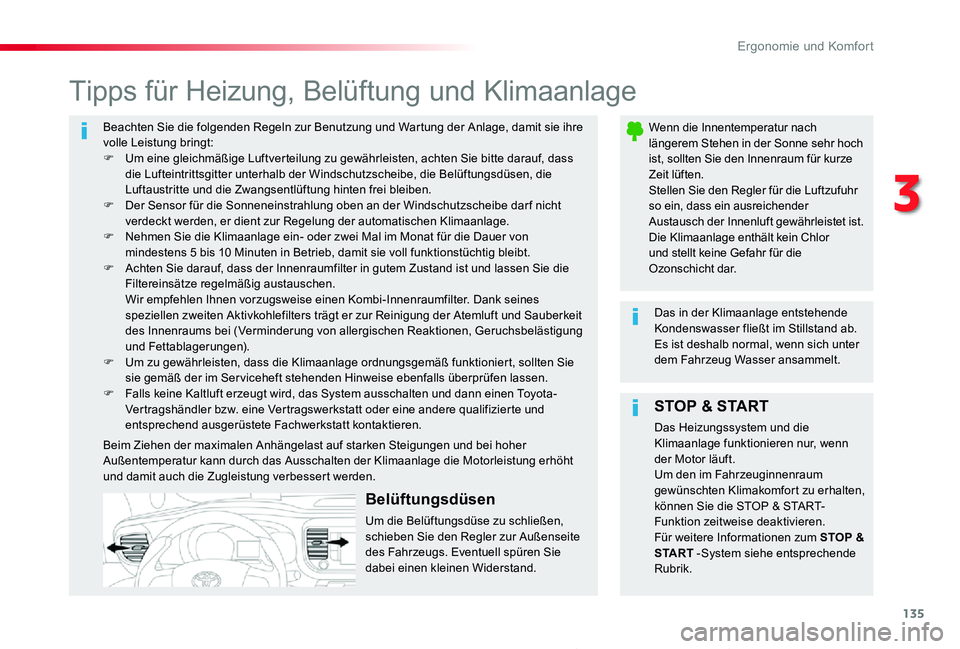

Tipps für Heizung, Belüftung und Klimaanlage
Wenn die Innentemperatur nach längerem Stehen in der Sonne sehr hoch ist, sollten Sie den Innenraum für kurze Zeit lüften.Stellen Sie den Regler für die Luftzufuhr so ein, dass ein ausreichender Austausch der Innenluft gewährleistet ist.Die Klimaanlage enthält kein Chlor und stellt keine Gefahr für die Ozonschicht dar.
Das in der Klimaanlage entstehende Kondenswasser fließt im Stillstand ab. Es ist deshalb normal, wenn sich unter dem Fahrzeug Wasser ansammelt.
Beim Ziehen der maximalen Anhängelast auf starken Steigungen und bei hoher Außentemperatur kann durch das Ausschalten der Klimaanlage die Motorleistung erhöht und damit auch die Zugleistung verbessert werden.
STOP & START
Das Heizungssystem und die Klimaanlage funktionieren nur, wenn der Motor läuft.Um den im Fahrzeuginnenraum gewünschten Klimakomfort zu erhalten, können Sie die STOP & START-Funktion zeitweise deaktivieren.Für weitere Informationen zum STOP & S TA R T -System siehe entsprechende Rubrik.
Belüftungsdüsen
Um die Belüftungsdüse zu schließen, schieben Sie den Regler zur Außenseite des Fahrzeugs. Eventuell spüren Sie dabei einen kleinen Widerstand.
3
Ergonomie und Komfort

136
Proace_de_Chap03_ergonomie-et-confort_ed2019_V02
Für...
Heizung oder manuelle Klimaanlage
LuftverteilungGebläsestärkeLuftumwälzung Innenraum/FrischluftzufuhrTemperaturAC manuell
WARM
K A LT
ABTROCKNEN A B TAU E N

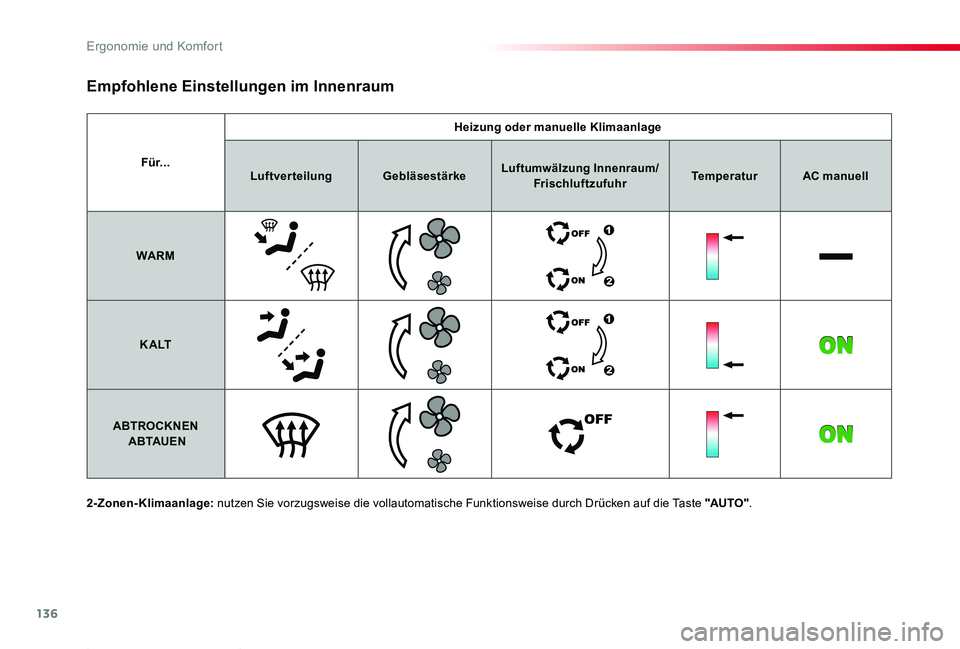

Empfohlene Einstellungen im Innenraum
2-Zonen-Klimaanlage: nutzen Sie vorzugsweise die vollautomatische Funktionsweise durch Drücken auf die Taste "AUTO".
Ergonomie und Komfort
