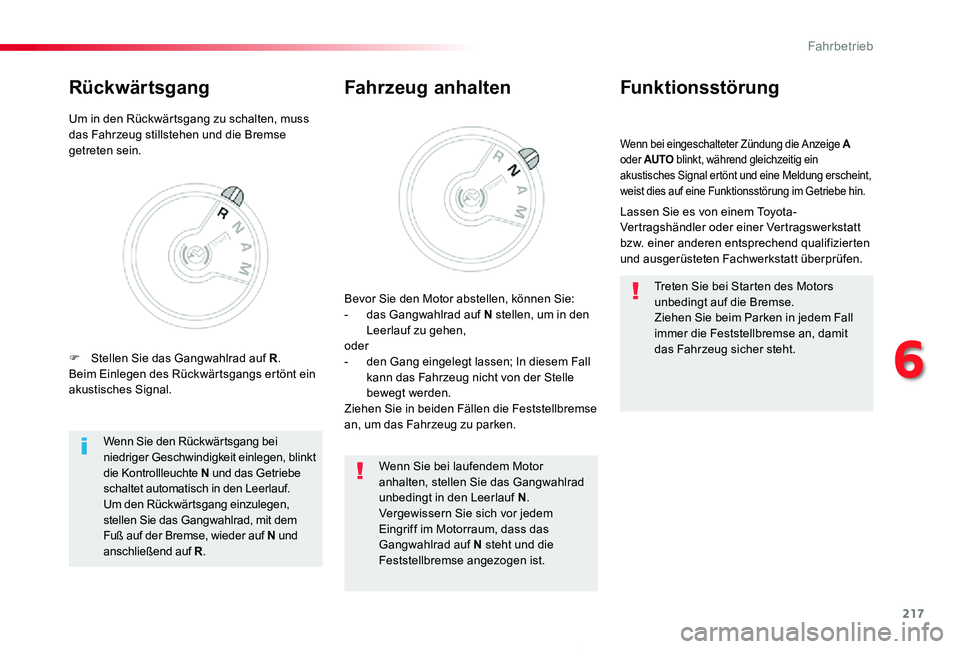

Wenn bei eingeschalteter Zündung die Anzeige A oder AUTO blinkt, während gleichzeitig ein akustisches Signal ertönt und eine Meldung erscheint, weist dies auf eine Funktionsstörung im Getriebe hin.
Funktionsstörung
Lassen Sie es von einem Toyota-Vertragshändler oder einer Vertragswerkstatt bzw. einer anderen entsprechend qualifizierten
und ausgerüsteten Fachwerkstatt überprüfen.
Fahrzeug anhalten
Bevor Sie den Motor abstellen, können Sie:- das Gangwahlrad auf N stellen, um in den Leerlauf zu gehen,oder- den Gang eingelegt lassen; In diesem Fall kann das Fahrzeug nicht von der Stelle bewegt werden.Ziehen Sie in beiden Fällen die Feststellbremse an, um das Fahrzeug zu parken.
Wenn Sie den Rückwärtsgang bei niedriger Geschwindigkeit einlegen, blinkt die Kontrollleuchte N und das Getriebe schaltet automatisch in den Leerlauf. Um den Rückwärtsgang einzulegen, stellen Sie das Gangwahlrad, mit dem Fuß auf der Bremse, wieder auf N und anschließend auf R.
Wenn Sie bei laufendem Motor anhalten, stellen Sie das Gangwahlrad unbedingt in den Leerlauf N.Vergewissern Sie sich vor jedem Eingriff im Motorraum, dass das Gangwahlrad auf N steht und die
Feststellbremse angezogen ist.
Treten Sie bei Starten des Motors unbedingt auf die Bremse.Ziehen Sie beim Parken in jedem Fall immer die Feststellbremse an, damit das Fahrzeug sicher steht.
Um in den Rückwärtsgang zu schalten, muss das Fahrzeug stillstehen und die Bremse getreten sein.
Rückwärtsgang
F Stellen Sie das Gangwahlrad auf R.Beim Einlegen des Rückwärtsgangs ertönt ein akustisches Signal.
6
Fahrbetrieb

218
Proace_de_Chap06_conduite_ed2019_V02

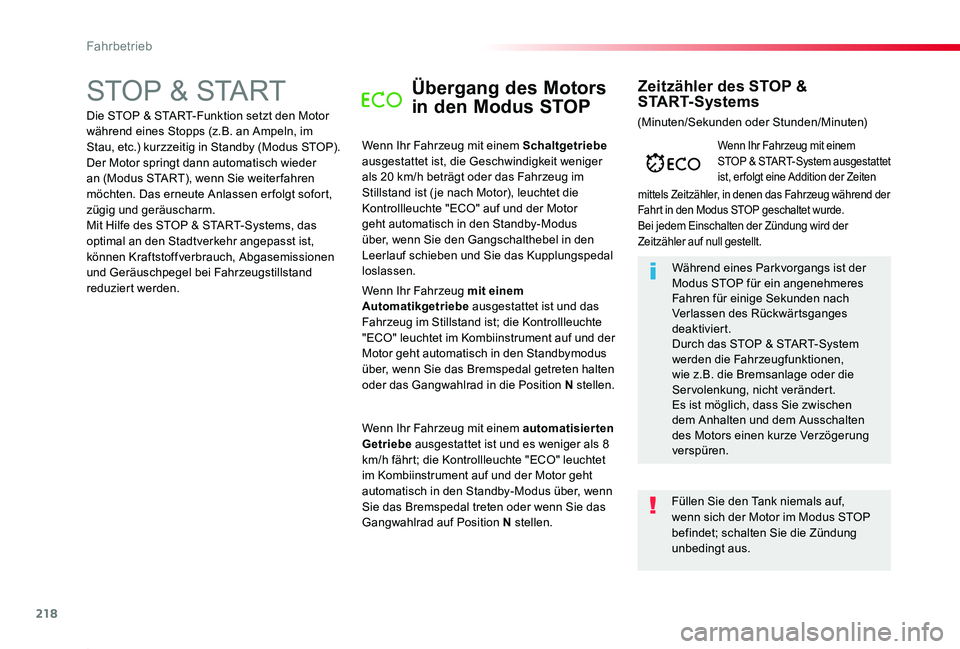

STOP & STARTÜbergang des Motors
in den Modus STOP
Wenn Ihr Fahrzeug mit einem Schaltgetriebe ausgestattet ist, die Geschwindigkeit weniger als 20 km/h beträgt oder das Fahrzeug im Stillstand ist ( je nach Motor), leuchtet die Kontrollleuchte "ECO" auf und der Motor geht automatisch in den Standby-Modus über, wenn Sie den Gangschalthebel in den Leerlauf schieben und Sie das Kupplungspedal loslassen.Während eines Parkvorgangs ist der Modus STOP für ein angenehmeres Fahren für einige Sekunden nach Verlassen des Rückwärtsganges deaktiviert.Durch das STOP & START-System werden die Fahrzeugfunktionen, wie z.B. die Bremsanlage oder die Servolenkung, nicht verändert.Es ist möglich, dass Sie zwischen dem Anhalten und dem Ausschalten des Motors einen kurze Verzögerung verspüren.
Wenn Ihr Fahrzeug mit einem STOP & START- System ausgestat tet ist, er folgt eine Addition der Zeiten
mittels Zeitzähler, in denen das Fahrzeug während der Fahrt in den Modus STOP geschaltet wurde.Bei jedem Einschalten der Zündung wird der Zeitzähler auf null gestellt.
Zeitzähler des STOP & START-SystemsDie STOP & START-Funktion setzt den Motor während eines Stopps (z.B. an Ampeln, im Stau, etc.) kurzzeitig in Standby (Modus STOP). Der Motor springt dann automatisch wieder an (Modus START), wenn Sie weiter fahren möchten. Das erneute Anlassen er folgt sofort, zügig und geräuscharm.Mit Hilfe des STOP & START-Systems, das optimal an den Stadtverkehr angepasst ist, können Kraftstoffverbrauch, Abgasemissionen und Geräuschpegel bei Fahrzeugstillstand reduziert werden.Wenn Ihr Fahrzeug mit einem Automatikgetriebe ausgestattet ist und das Fahrzeug im Stillstand ist; die Kontrollleuchte "ECO" leuchtet im Kombiinstrument auf und der Motor geht automatisch in den Standbymodus über, wenn Sie das Bremspedal getreten halten oder das Gangwahlrad in die Position N stellen.
Wenn Ihr Fahrzeug mit einem automatisierten Getriebe ausgestattet ist und es weniger als 8 km/h fährt; die Kontrollleuchte "ECO" leuchtet im Kombiinstrument auf und der Motor geht automatisch in den Standby-Modus über, wenn Sie das Bremspedal treten oder wenn Sie das Gangwahlrad auf Position N stellen.
(Minuten/Sekunden oder Stunden/Minuten)
Füllen Sie den Tank niemals auf, wenn sich der Motor im Modus STOP befindet; schalten Sie die Zündung
unbedingt aus.
Fahrbetrieb

219
Proace_de_Chap06_conduite_ed2019_V02
Übergang des Motors
in den Modus START
Der Modus START wird automatisch ausgelöst bei bestimmten punktuellen Bedingungen (Beispiele: Batterieladung, Motortemperatur, Bremskraftunterstützung, Einstellung der Klimaanlage), die ermöglichen, die Kontrolle des Systems oder des Fahrzeugs sicherzustellen und insbesondere wenn:- Sie die Fahrertür öffnen,- Sie eine seitliche Schiebetür öffnen,- Sie den Sicherheitsgurt des Fahrers lösen,- beim Schaltgetriebe die Fahrzeuggeschwindigkeit von 25 km/h oder 3 km/h ( je nach Motor) überschritten wird,- beim Automatikgetriebe die Fahrzeuggeschwindigkeit von 3 km/h überschritten wird,
Sonderfälle: Automatisches Auslösen des Modus START
In diesem Fall blinkt die Kontrollleuchte "ECO" für einige Sekunden und erlischt dann.
Diese Funktion ist normal.
Wenn Ihr Fahrzeug mit einem Schaltgetriebe ausgestattet ist, erlischt die Kontrollleuchte "ECO" im Kombiinstrument und der Motor startet automatisch neu, wenn das Kupplungspedal ganz durchgetreten ist.
Wenn Ihr Fahrzeug mit einem Automatikgetriebe ausgestattet ist, erlischt die Kontrollleuchte "ECO" im Kombiinstrument und der Motor startet automatisch erneut, wenn:- Sie mit dem Gangwahlrad in Position D oder M das Bremspedal loslassen,- Position N eingelegt ist und das Bremspedal nicht getreten wird und Sie dann das Gangwahlrad auf D oder M stellen,- Sie den Rückwärtsgang einlegen.
Wenn Ihr Fahrzeug mit einem automatisierten Schaltgetriebe ausgestattet ist, erlischt die Kontrollleuchte "ECO" im Kombiinstrument und der Motor startet automatisch neu, wenn:- Sie das Bremspedal loslassen, während das Gangwahlrad auf Position A oder M steht,- das Gangwahlrad auf Position N steht und das Bremspedal losgelassen ist und Sie
dann das Gangwahlrad auf Position A oder M stellen,- Sie den Rückwärtsgang einlegen.
Spezielle Situationen: Modus STOP nicht verfügbar
Der Modus STOP wird bei bestimmten punktuellen Bedingungen nicht aktiviert (Beispiele: Batterieladung, Motortemperatur, Bremskraftunterstützung, Außentemperatur), die verhindern, die Kontrolle des Systems sicherzustellen und vor allem wenn:- das Fahrzeug an einer starken Steigung steht (bergauf oder bergab),- die Fahrertür geöffnet ist,- eine seitliche Schiebetür geöffnet ist,- der Sicherheitsgurt des Fahrers gelöst ist,- die Fahrzeuggeschwindigkeit von 10 km/h seit dem letzten Starten des Motors durch den Fahrer nicht überschritten wurde,- die elektrische Feststellbremse angezogen ist oder gerade angezogen wird,- die Beibehaltung des thermischen Komforts im Innenraum dies er fordert,- die Funktion "Beschlagfreihalten" aktiviert ist.
In diesem Fall blinkt die Kontrollleuchte "ECO" für einige Sekunden und erlischt dann.
Dies ist eine normale Funktion.
6
Fahrbetrieb

220
Proace_de_Chap06_conduite_ed2019_V02

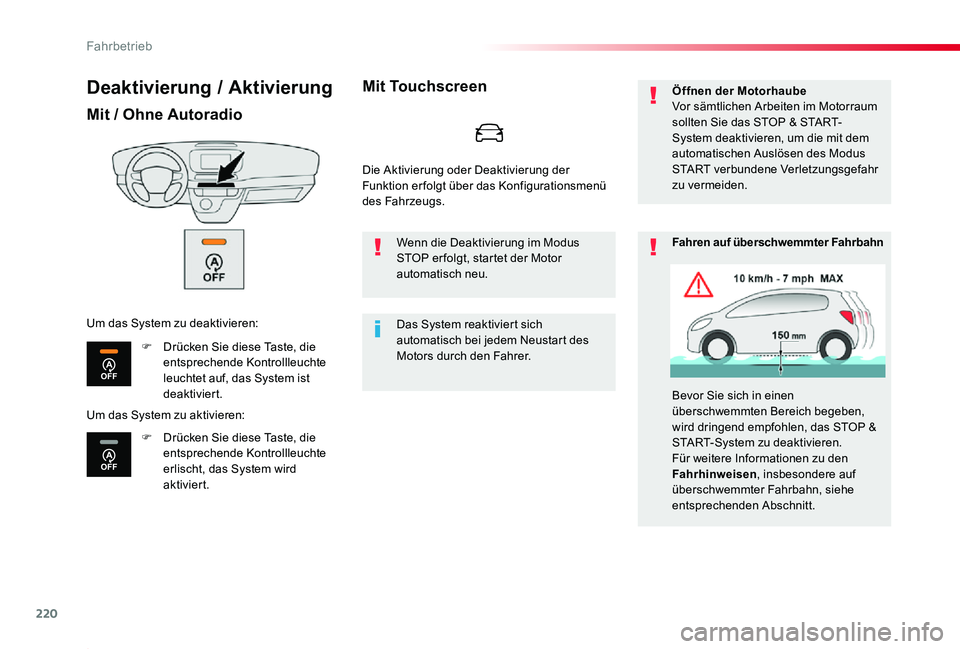

Deaktivierung / Aktivierung
Mit / Ohne Autoradio
F Drücken Sie diese Taste, die entsprechende Kontrollleuchte leuchtet auf, das System ist deaktiviert.
F Drücken Sie diese Taste, die entsprechende Kontrollleuchte erlischt, das System wird aktiviert.
Um das System zu deaktivieren:
Mit Touchscreen
Das System reaktiviert sich automatisch bei jedem Neustart des Motors durch den Fahrer.
Wenn die Deaktivierung im Modus STOP er folgt, startet der Motor automatisch neu.
Öffnen der MotorhaubeVor sämtlichen Arbeiten im Motorraum sollten Sie das STOP & START-System deaktivieren, um die mit dem automatischen Auslösen des Modus START verbundene Verletzungsgefahr zu vermeiden.
Fahren auf überschwemmter Fahrbahn
Bevor Sie sich in einen überschwemmten Bereich begeben, wird dringend empfohlen, das STOP & START-System zu deaktivieren.
Für weitere Informationen zu den Fahrhinweisen, insbesondere auf überschwemmter Fahrbahn, siehe entsprechenden Abschnitt.
Um das System zu aktivieren:
Die Aktivierung oder Deaktivierung der Funktion er folgt über das Konfigurationsmenü des Fahrzeugs.
Fahrbetrieb

221
Proace_de_Chap06_conduite_ed2019_V02
Funktionsstörung
Je nach Ausstattung Ihres Fahrzeugs:
Lassen Sie es von einem Toyota-Vertragshändler oder einer Vertragswerkstatt bzw. einer anderen entsprechend qualifizierten und ausgerüsteten Fachwerkstatt überprüfen.Bei einer Funktionsstörung im Modus STOP, kann es passieren, dass der Motor abstirbt.Alle Kontrollleuchten des Kombiinstruments leuchten auf.Je nach Version kann auch eine Warnmeldung angezeigt werden, um Sie zu bitten, das Gangwahlrad auf die Position N zu setzen und das Bremspedal zu betätigen.Bei stehendem Fahrzeug, Sie müssen die Zündung ausschalten und dann den Motor neustarten.
Das STOP & START-System er fordert eine 12V-Batterie mit spezieller Technologie und Eigenschaften.
Die Kontrollleuchte dieser Taste blinkt und eine Meldung erscheint in Verbindung mit einem akustischen Signal.
Bei einer Funktionsstörung des Systems blinkt diese Kontrollleuchte im Kombiinstrument.Alle Arbeiten an diesem Batterietyp müssen von einem Toyota-Vertragshändler bzw. einer Vertragswerkstatt oder einer anderen qualifizierten und entsprechend ausgerüsteten Fachwerkstatt ausgeführt werden.Für weitere Informationen zu der 12V- Bat ter ie siehe entsprechende Rubrik.
6
Fahrbetrieb

222
Proace_de_Chap06_conduite_ed2019_V02
1. Ein2. Aus (lange drücken)3. Helligkeitsregelung4. Höhenverstellung der Anzeige
Bei aktiviertem System werden folgende Informationen auf dem Head-up-Display dargestellt:A. Geschwindigkeit Ihres FahrzeugsB. Informationen des Geschwindigkeitsreglers/-begrenzersC. Wenn Ihr Fahrzeug damit ausgestattet ist, die Informationen über den Abstand zum Vorder fahrzeug, die Warnungen zum automatischen Notbremsen und die Navigationshinweise.D. Wenn Ihr Fahrzeug damit ausgestattet ist, die Informationen zur Geschwindigkeitsbegrenzung.
System, das bestimmte Informationen auf eine getönte Anzeige im Sichtfeld des Fahrers projiziert, damit dieser den Blick nicht von der Fahrbahn abwenden muss.
Bedienungselemente
Funktionsanzeigen
Head-up-Display
Für weitere Informationen zur Navigation siehe Rubrik Audio und Telematik.
F Drücken Sie bei laufendem Motor die Taste 1, um das System zu aktivieren und die Anzeige auszufahren.
Aktivierung / Deaktivierung
F Halten Sie die Taste 2 gedrückt, um das System zu deaktivieren und die Anzeige wieder einzufahren.
Der Betriebszustand (aktiviert/deaktiviert) bleibt beim Abstellen des Motors bis zum erneuten Start gespeichert.
Fahrbetrieb

223
Proace_de_Chap06_conduite_ed2019_V02

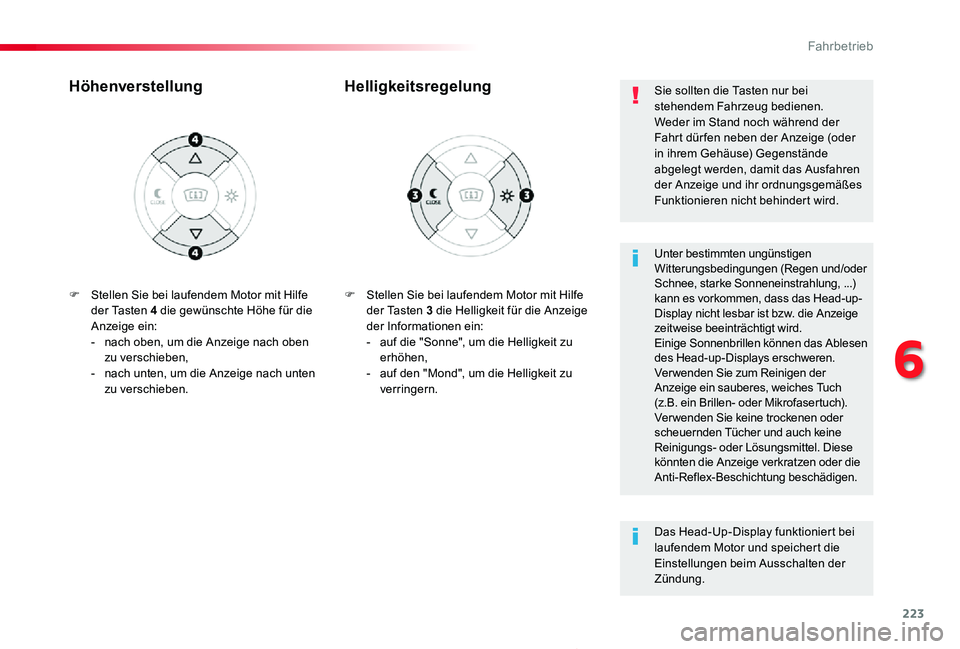

F Stellen Sie bei laufendem Motor mit Hilfe der Tasten 3 die Helligkeit für die Anzeige der Informationen ein:- auf die "Sonne", um die Helligkeit zu erhöhen,- auf den "Mond", um die Helligkeit zu verringern.
HelligkeitsregelungHöhenverstellung
Unter bestimmten ungünstigen Witterungsbedingungen (Regen und/oder Schnee, starke Sonneneinstrahlung, ...) kann es vorkommen, dass das Head-up-Display nicht lesbar ist bzw. die Anzeige zeitweise beeinträchtigt wird.Einige Sonnenbrillen können das Ablesen des Head-up-Displays erschweren.Ver wenden Sie zum Reinigen der Anzeige ein sauberes, weiches Tuch (z.B. ein Brillen- oder Mikrofasertuch). Ver wenden Sie keine trockenen oder scheuernden Tücher und auch keine Reinigungs- oder Lösungsmittel. Diese könnten die Anzeige verkratzen oder die Anti-Reflex-Beschichtung beschädigen.
Sie sollten die Tasten nur bei stehendem Fahrzeug bedienen.Weder im Stand noch während der Fahrt dür fen neben der Anzeige (oder in ihrem Gehäuse) Gegenstände abgelegt werden, damit das Ausfahren der Anzeige und ihr ordnungsgemäßes Funktionieren nicht behindert wird.
Das Head-Up-Display funktioniert bei
laufendem Motor und speichert die Einstellungen beim Ausschalten der Zündung.
F Stellen Sie bei laufendem Motor mit Hilfe der Tasten 4 die gewünschte Höhe für die Anzeige ein:- nach oben, um die Anzeige nach oben zu verschieben,- nach unten, um die Anzeige nach unten zu verschieben.
6
Fahrbetrieb

224
MEM
Proace_de_Chap06_conduite_ed2019_V02

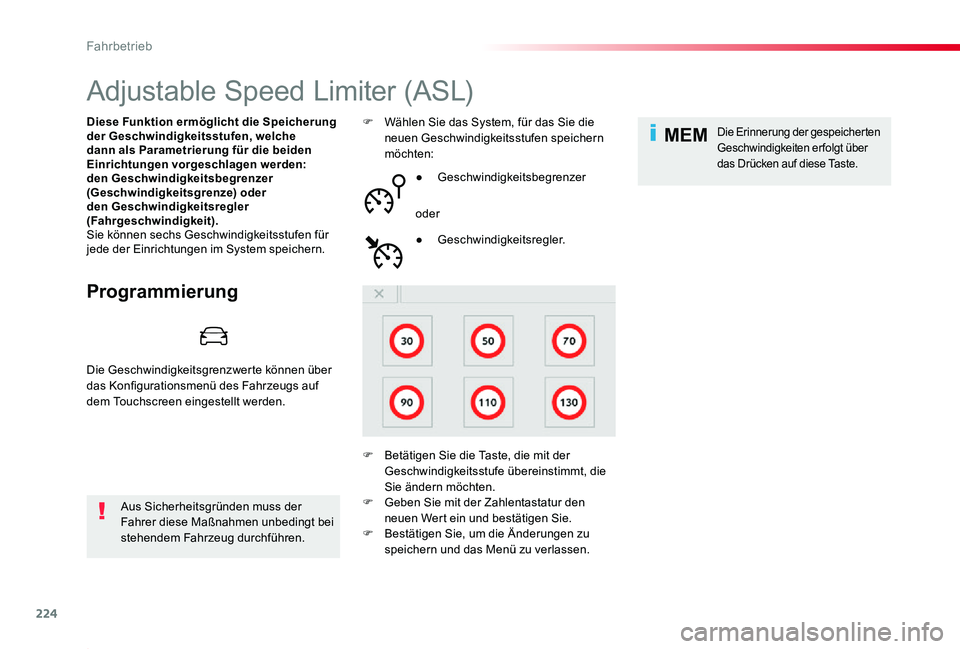

Adjustable Speed Limiter (ASL)
Programmierung
Diese Funktion ermöglicht die Speicherung der Geschwindigkeitsstufen, welche dann als Parametrierung für die beiden Einrichtungen vorgeschlagen werden: den Geschwindigkeitsbegrenzer (Geschwindigkeitsgrenze) oder den Geschwindigkeitsregler (Fahrgeschwindigkeit).Sie können sechs Geschwindigkeitsstufen für jede der Einrichtungen im System speichern.
Aus Sicherheitsgründen muss der Fahrer diese Maßnahmen unbedingt bei stehendem Fahrzeug durchführen.
F Wählen Sie das System, für das Sie die neuen Geschwindigkeitsstufen speichern möchten:
● Geschwindigkeitsbegrenzer
oder
F Betätigen Sie die Taste, die mit der Geschwindigkeitsstufe übereinstimmt, die Sie ändern möchten.
● Geschwindigkeitsregler.
Die Erinnerung der gespeicherten Geschwindigkeiten erfolgt über das Drücken auf diese Taste.
F Geben Sie mit der Zahlentastatur den neuen Wert ein und bestätigen Sie.F Bestätigen Sie, um die Änderungen zu speichern und das Menü zu verlassen.
Die Geschwindigkeitsgrenzwerte können über das Konfigurationsmenü des Fahrzeugs auf dem Touchscreen eingestellt werden.
