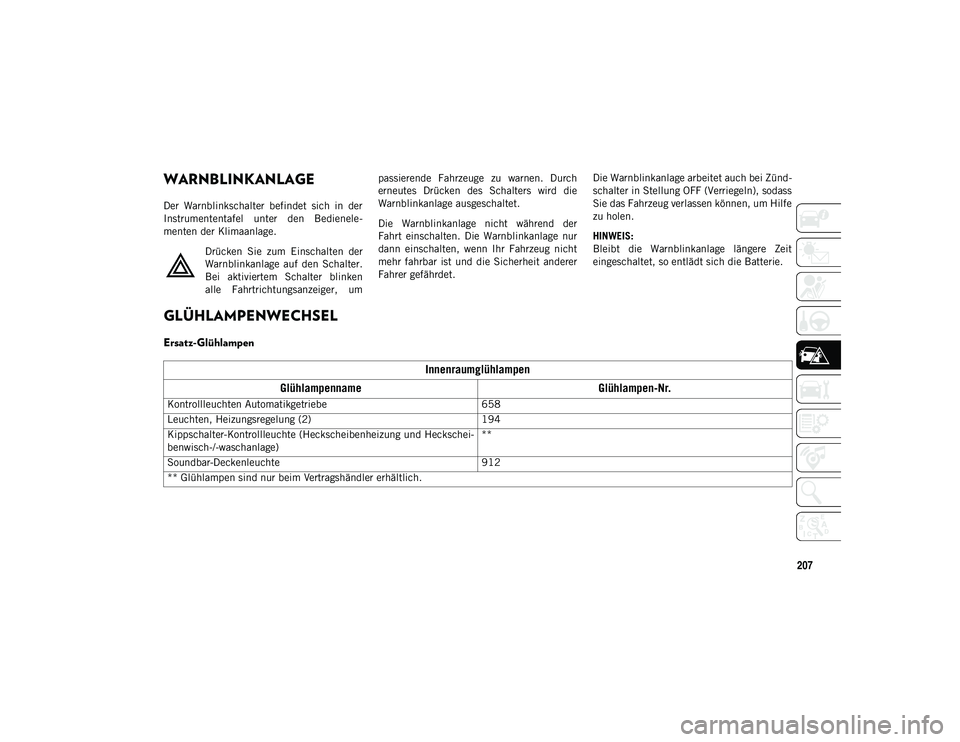

2020 JEEP WRANGLER UNLIMITED Betriebsanleitung (in German)

207
WARNBLINKANLAGE
Der Warnblinkschalter befindet sich in der
Instrumententafel unter den Bedienele-
menten der Klimaanlage.Drücken Sie zum Einschalten der
Warnblinkanlage auf den Schalter.
Bei aktiviertem Schalter blinken
alle Fahrtrichtungsanzeiger, um passierende Fahrzeuge zu warnen. Durch
erneutes Drücken des Schalters wird die
Warnblinkanlage ausgeschaltet.
Die Warnblinkanlage nicht während der
Fahrt einschalten. Die Warnblinkanlage nur
dann einschalten, wenn Ihr Fahrzeug nicht
mehr fahrbar ist und die Sicherheit anderer
Fahrer gefährdet.
Die Warnblinkanlage arbeitet auch bei Zünd-
schalter in Stellung OFF (Verriegeln), sodass
Sie das Fahrzeug verlassen können, um Hilfe
zu holen.
HINWEIS:
Bleibt die Warnblinkanlage längere Zeit
eingeschaltet, so entlädt sich die Batterie.
GLÜHLAMPENWECHSEL
Ersatz-Glühlampen
Innenraumglühlampen
Glühlampenname Glühlampen-Nr.
Kontrollleuchten Automatikgetriebe 658
Leuchten, Heizungsregelung (2) 194
Kippschalter-Kontrollleuchte (Heckscheibenheizung und Heckschei-
benwisch-/-waschanlage) **
Soundbar-Deckenleuchte 912
** Glühlampen sind nur beim Vertragshändler erhältlich.
2020_JEEP_JL_WRANGLER_UG_LHD_DE.book Page 207

PANNENHILFE
208Außenglühlampen
Glühlampenname Glühlampen-Nr.
Hauptscheinwerfer (2) H4
Premium-Scheinwerfer LED – (Wartung bei Vertragshändler)
Sport-Standleuchten/Blinkerleuchten vorn (2) 7442NALL
Premium-Standleuchten/Blinkerleuchten vorn (2) LED – (Wartung bei Vertragshändler)
Basis-Blinker (Sahara/Rubicon) 7440NA
Basis (Sahara/Rubicon)-Park-DRL-Lampe 7443
Vordere Begrenzungsleuchten (2) LED – (Wartung bei Vertragshändler)
Basis-Nebelscheinwerfer PSX24W
Premium-Nebelscheinwerfer LED – (Wartung bei Vertragshändler)
Premium-LED-Rückleuchten LED – (Wartung bei Vertragshändler)
Schlussleuchtensockel Brems-/Schlussleuchte P27/7WK
Schlussleuchtensockel Blinker-Glühlampe WY21W
Schlussleuchtensockel Ersatz-Glühlampe W16W
Schlussleuchtensockel Begrenzungsleuchte LED – (Wartung bei Vertragshändler)
Hochgesetzte Zusatzbremsleuchte LED – (Wartung bei Vertragshändler)
Kennzeichenbeleuchtung W5W
Nebelschlussleuchten W21W
HINWEIS:
Die Nummern beziehen sich auf gewerbliche Glühlampentypen, die von einem Vertragshändler gekauft werden können. Wenn eine
Glühlampe ausgetauscht werden muss, wenden Sie sich an einen Vertragshändler, oder lesen Sie das betreffende Werkstatthandbuch.
2020_JEEP_JL_WRANGLER_UG_LHD_DE.book Page 208

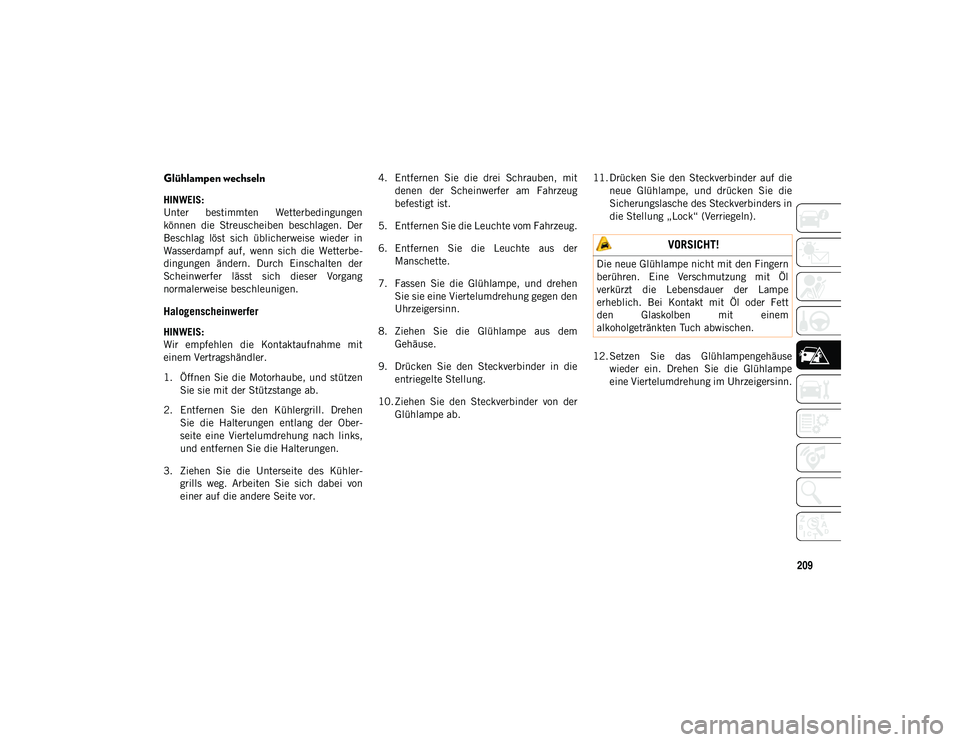

209
Glühlampen wechseln
HINWEIS:
Unter bestimmten Wetterbedingungen
können die Streuscheiben beschlagen. Der
Beschlag löst sich üblicherweise wieder in
Wasserdampf auf, wenn sich die Wetterbe-
dingungen ändern. Durch Einschalten der
Scheinwerfer lässt sich dieser Vorgang
normalerweise beschleunigen.
Halogenscheinwerfer
HINWEIS:
Wir empfehlen die Kontaktaufnahme mit
einem Vertragshändler.
1. Öffnen Sie die Motorhaube, und stützenSie sie mit der Stützstange ab.
2. Entfernen Sie den Kühlergrill. Drehen Sie die Halterungen entlang der Ober-
seite eine Viertelumdrehung nach links,
und entfernen Sie die Halterungen.
3. Ziehen Sie die Unterseite des Kühler- grills weg. Arbeiten Sie sich dabei von
einer auf die andere Seite vor. 4. Entfernen Sie die drei Schrauben, mit
denen der Scheinwerfer am Fahrzeug
befestigt ist.
5. Entfernen Sie die Leuchte vom Fahrzeug.
6. Entfernen Sie die Leuchte aus der Manschette.
7. Fassen Sie die Glühlampe, und drehen Sie sie eine Viertelumdrehung gegen den
Uhrzeigersinn.
8. Ziehen Sie die Glühlampe aus dem Gehäuse.
9. Drücken Sie den Steckverbinder in die entriegelte Stellung.
10. Ziehen Sie den Steckverbinder von der Glühlampe ab. 11. Drücken Sie den Steckverbinder auf die
neue Glühlampe, und drücken Sie die
Sicherungslasche des Steckverbinders in
die Stellung „Lock“ (Verriegeln).
12. Setzen Sie das Glühlampengehäuse wieder ein. Drehen Sie die Glühlampe
eine Viertelumdrehung im Uhrzeigersinn.
VORSICHT!
Die neue Glühlampe nicht mit den Fingern
berühren. Eine Verschmutzung mit Öl
verkürzt die Lebensdauer der Lampe
erheblich. Bei Kontakt mit Öl oder Fett
den Glaskolben mit einem
alkoholgetränkten Tuch abwischen.
2020_JEEP_JL_WRANGLER_UG_LHD_DE.book Page 209

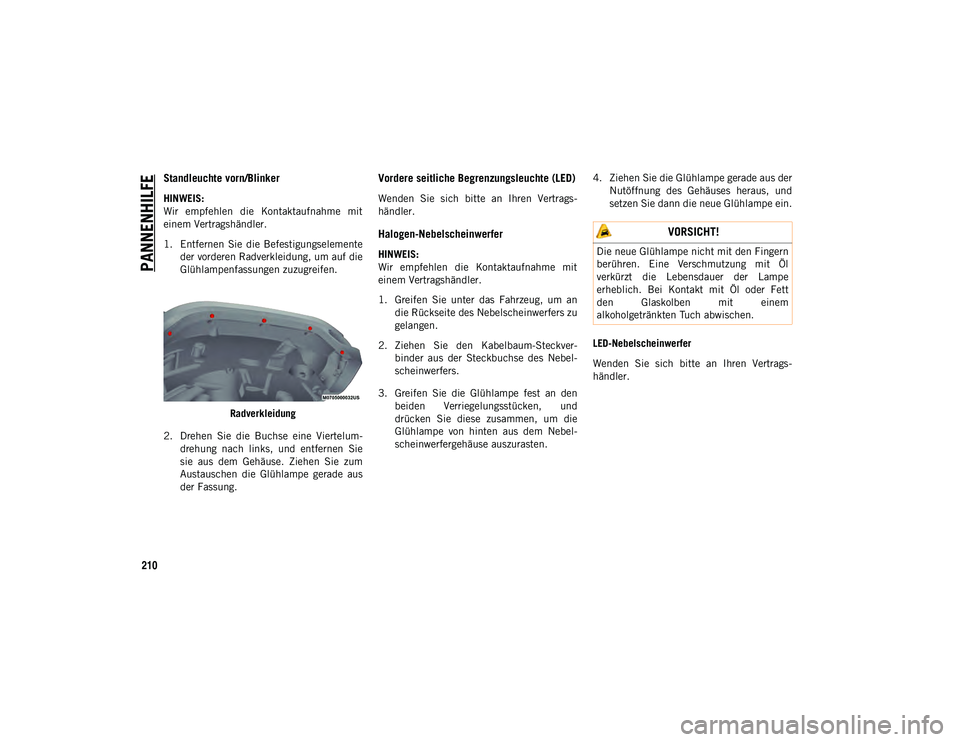

PANNENHILFE
210
Standleuchte vorn/Blinker
HINWEIS:
Wir empfehlen die Kontaktaufnahme mit
einem Vertragshändler.
1. Entfernen Sie die Befestigungselementeder vorderen Radverkleidung, um auf die
Glühlampenfassungen zuzugreifen.
Radverkleidung
2. Drehen Sie die Buchse eine Viertelum- drehung nach links, und entfernen Sie
sie aus dem Gehäuse. Ziehen Sie zum
Austauschen die Glühlampe gerade aus
der Fassung.
Vordere seitliche Begrenzungsleuchte (LED)
Wenden Sie sich bitte an Ihren Vertrags-
händler.
Halogen-Nebelscheinwerfer
HINWEIS:
Wir empfehlen die Kontaktaufnahme mit
einem Vertragshändler.
1. Greifen Sie unter das Fahrzeug, um andie Rückseite des Nebelscheinwerfers zu
gelangen.
2. Ziehen Sie den Kabelbaum-Steckver- binder aus der Steckbuchse des Nebel-
scheinwerfers.
3. Greifen Sie die Glühlampe fest an den beiden Verriegelungsstücken, und
drücken Sie diese zusammen, um die
Glühlampe von hinten aus dem Nebel-
scheinwerfergehäuse auszurasten. 4. Ziehen Sie die Glühlampe gerade aus der
Nutöffnung des Gehäuses heraus, und
setzen Sie dann die neue Glühlampe ein.
LED-Nebelscheinwerfer
Wenden Sie sich bitte an Ihren Vertrags-
händler.
VORSICHT!
Die neue Glühlampe nicht mit den Fingern
berühren. Eine Verschmutzung mit Öl
verkürzt die Lebensdauer der Lampe
erheblich. Bei Kontakt mit Öl oder Fett
den Glaskolben mit einem
alkoholgetränkten Tuch abwischen.
2020_JEEP_JL_WRANGLER_UG_LHD_DE.book Page 210

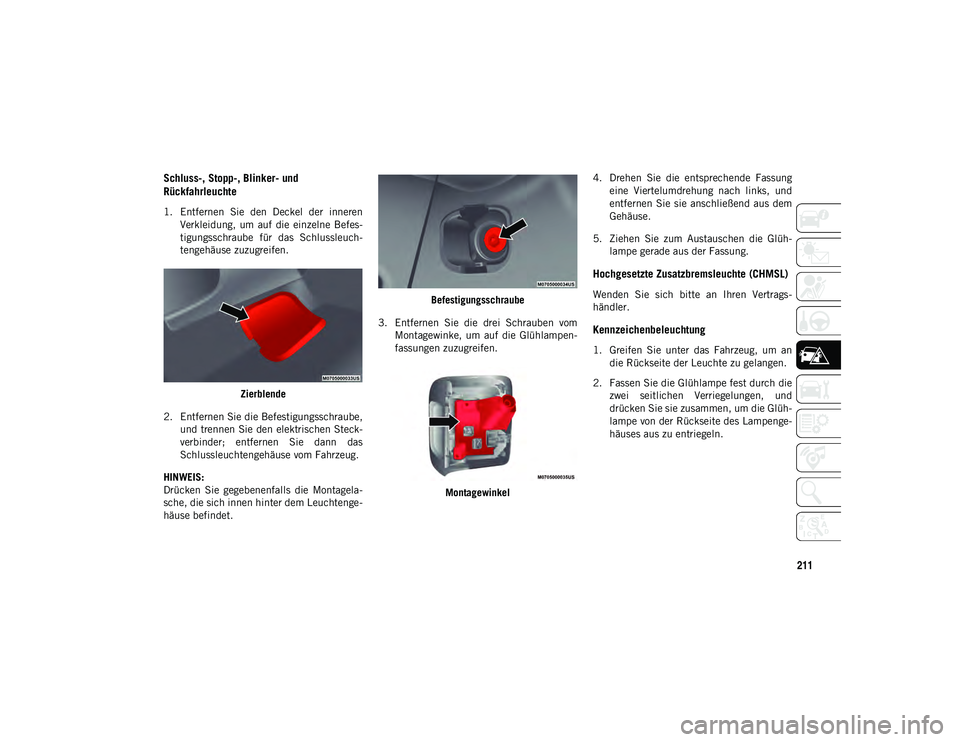

211
Schluss-, Stopp-, Blinker- und
Rückfahrleuchte
1. Entfernen Sie den Deckel der innerenVerkleidung, um auf die einzelne Befes-
tigungsschraube für das Schlussleuch-
tengehäuse zuzugreifen.
Zierblende
2. Entfernen Sie die Befestigungsschraube, und trennen Sie den elektrischen Steck-
verbinder; entfernen Sie dann das
Schlussleuchtengehäuse vom Fahrzeug.
HINWEIS:
Drücken Sie gegebenenfalls die Montagela-
sche, die sich innen hinter dem Leuchtenge-
häuse befindet. Befestigungsschraube
3. Entfernen Sie die drei Schrauben vom Montagewinke, um auf die Glühlampen-
fassungen zuzugreifen.
Montagewinkel 4. Drehen Sie die entsprechende Fassung
eine Viertelumdrehung nach links, und
entfernen Sie sie anschließend aus dem
Gehäuse.
5. Ziehen Sie zum Austauschen die Glüh- lampe gerade aus der Fassung.
Hochgesetzte Zusatzbremsleuchte (CHMSL)
Wenden Sie sich bitte an Ihren Vertrags-
händler.
Kennzeichenbeleuchtung
1. Greifen Sie unter das Fahrzeug, um andie Rückseite der Leuchte zu gelangen.
2. Fassen Sie die Glühlampe fest durch die zwei seitlichen Verriegelungen, und
drücken Sie sie zusammen, um die Glüh-
lampe von der Rückseite des Lampenge-
häuses aus zu entriegeln.
2020_JEEP_JL_WRANGLER_UG_LHD_DE.book Page 211

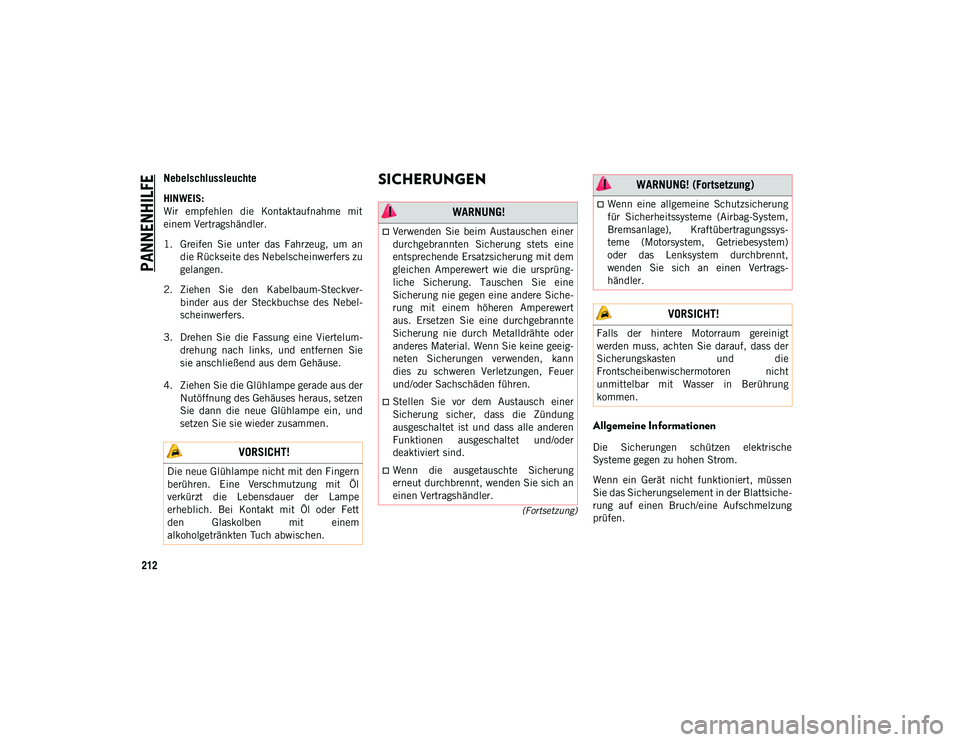

PANNENHILFE
212
(Fortsetzung)
Nebelschlussleuchte
HINWEIS:
Wir empfehlen die Kontaktaufnahme mit
einem Vertragshändler.
1. Greifen Sie unter das Fahrzeug, um andie Rückseite des Nebelscheinwerfers zu
gelangen.
2. Ziehen Sie den Kabelbaum-Steckver- binder aus der Steckbuchse des Nebel-
scheinwerfers.
3. Drehen Sie die Fassung eine Viertelum- drehung nach links, und entfernen Sie
sie anschließend aus dem Gehäuse.
4. Ziehen Sie die Glühlampe gerade aus der Nutöffnung des Gehäuses heraus, setzen
Sie dann die neue Glühlampe ein, und
setzen Sie sie wieder zusammen.
SICHERUNGEN
Allgemeine Informationen
Die Sicherungen schützen elektrische
Systeme gegen zu hohen Strom.
Wenn ein Gerät nicht funktioniert, müssen
Sie das Sicherungselement in der Blattsiche-
rung auf einen Bruch/eine Aufschmelzung
prüfen. VORSICHT!
Die neue Glühlampe nicht mit den Fingern
berühren. Eine Verschmutzung mit Öl
verkürzt die Lebensdauer der Lampe
erheblich. Bei Kontakt mit Öl oder Fett
den Glaskolben mit einem
alkoholgetränkten Tuch abwischen.
WARNUNG!
Verwenden Sie beim Austauschen einer
durchgebrannten Sicherung stets eine
entsprechende Ersatzsicherung mit dem
gleichen Amperewert wie die ursprüng-
liche Sicherung. Tauschen Sie eine
Sicherung nie gegen eine andere Siche-
rung mit einem höheren Amperewert
aus. Ersetzen Sie eine durchgebrannte
Sicherung nie durch Metalldrähte oder
anderes Material. Wenn Sie keine geeig-
neten Sicherungen verwenden, kann
dies zu schweren Verletzungen, Feuer
und/oder Sachschäden führen.
Stellen Sie vor dem Austausch einer
Sicherung sicher, dass die Zündung
ausgeschaltet ist und dass alle anderen
Funktionen ausgeschaltet und/oder
deaktiviert sind.
Wenn die ausgetauschte Sicherung
erneut durchbrennt, wenden Sie sich an
einen Vertragshändler.
Wenn eine allgemeine Schutzsicherung
für Sicherheitssysteme (Airbag-System,
Bremsanlage), Kraftübertragungssys-
teme (Motorsystem, Getriebesystem)
oder das Lenksystem durchbrennt,
wenden Sie sich an einen Vertrags-
händler.
VORSICHT!
Falls der hintere Motorraum gereinigt
werden muss, achten Sie darauf, dass der
Sicherungskasten und die
Frontscheibenwischermotoren nicht
unmittelbar mit Wasser in Berührung
kommen.
WARNUNG! (Fortsetzung)
2020_JEEP_JL_WRANGLER_UG_LHD_DE.book Page 212

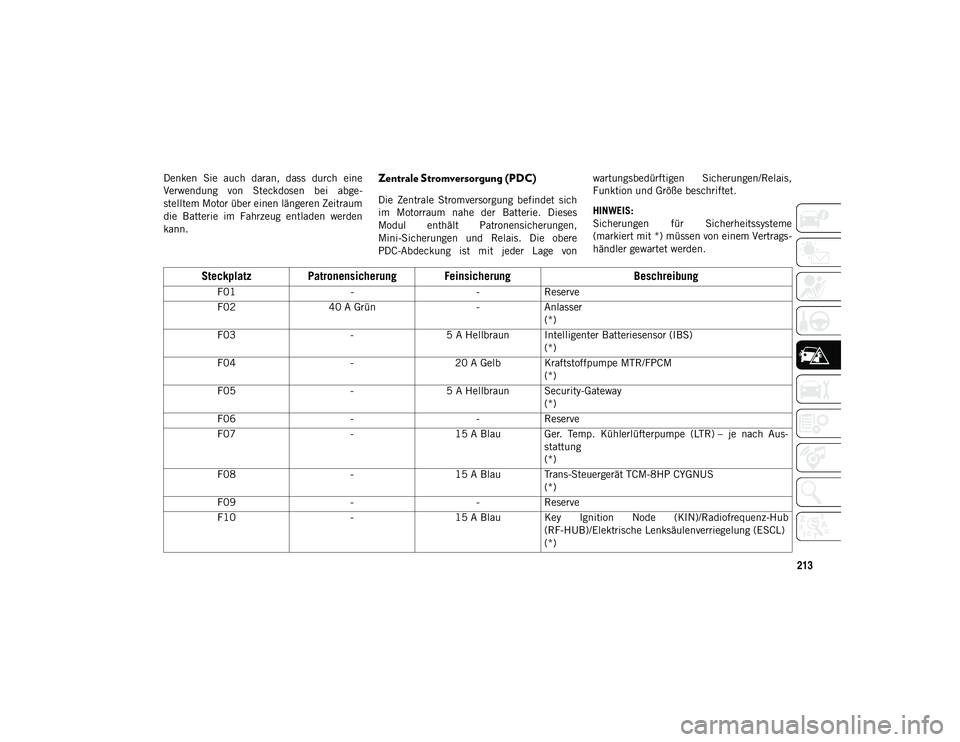

213
Denken Sie auch daran, dass durch eine
Verwendung von Steckdosen bei abge-
stelltem Motor über einen längeren Zeitraum
die Batterie im Fahrzeug entladen werden
kann.Zentrale Stromversorgung (PDC)
Die Zentrale Stromversorgung befindet sich
im Motorraum nahe der Batterie. Dieses
Modul enthält Patronensicherungen,
Mini-Sicherungen und Relais. Die obere
PDC-Abdeckung ist mit jeder Lage vonwartungsbedürftigen Sicherungen/Relais,
Funktion und Größe beschriftet.
HINWEIS:
Sicherungen für Sicherheitssysteme
(markiert mit *) müssen von einem Vertrags-
händler gewartet werden.
Steckplatz Patronensicherung Feinsicherung
Beschreibung
F01--Reserve
F02 40 A Grün -Anlasser
(*)
F03 -5 A Hellbraun Intelligenter Batteriesensor (IBS)
(*)
F04 -20 A Gelb Kraftstoffpumpe MTR/FPCM
(*)
F05 -5 A Hellbraun Security-Gateway
(*)
F06 --Reserve
F07 -15 A Blau Ger. Temp. Kühlerlüfterpumpe (LTR) – je nach Aus-
stattung
(*)
F08 -15 A Blau Trans-Steuergerät TCM-8HP CYGNUS
(*)
F09 --Reserve
F10 -15 A Blau Key Ignition Node (KIN)/Radiofrequenz-Hub
(RF-HUB)/Elektrische Lenksäulenverriegelung (ESCL)
(*)
2020_JEEP_JL_WRANGLER_UG_LHD_DE.book Page 213

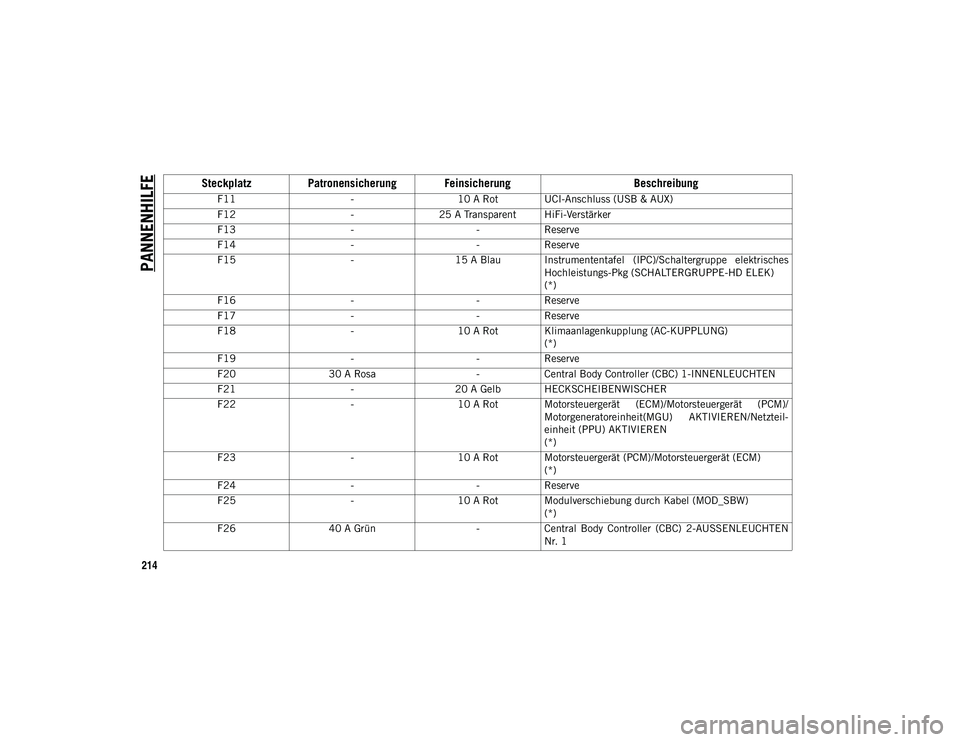

PANNENHILFE
214
F11-10 A Rot UCI-Anschluss (USB & AUX)
F12 -25 A Transparent HiFi-Verstärker
F13 --Reserve
F14 --Reserve
F15 -15 A Blau Instrumententafel (IPC)/Schaltergruppe elektrisches
Hochleistungs-Pkg (SCHALTERGRUPPE-HD ELEK)
(*)
F16 --Reserve
F17 --Reserve
F18 -10 A Rot Klimaanlagenkupplung (AC-KUPPLUNG)
(*)
F19 --Reserve
F20 30 A Rosa -Central Body Controller (CBC) 1-INNENLEUCHTEN
F21 -20 A Gelb HECKSCHEIBENWISCHER
F22 -10 A Rot Motorsteuergerät (ECM)/Motorsteuergerät (PCM)/
Motorgeneratoreinheit(MGU) AKTIVIEREN/Netzteil-
einheit (PPU) AKTIVIEREN
(*)
F23 -10 A Rot Motorsteuergerät (PCM)/Motorsteuergerät (ECM)
(*)
F24 --Reserve
F25 -10 A Rot Modulverschiebung durch Kabel (MOD_SBW)
(*)
F26 40 A Grün -Central Body Controller (CBC) 2-AUSSENLEUCHTEN
Nr. 1
Steckplatz Patronensicherung Feinsicherung Beschreibung
