2020 JEEP WRANGLER UNLIMITED Betriebsanleitung (in German)

175

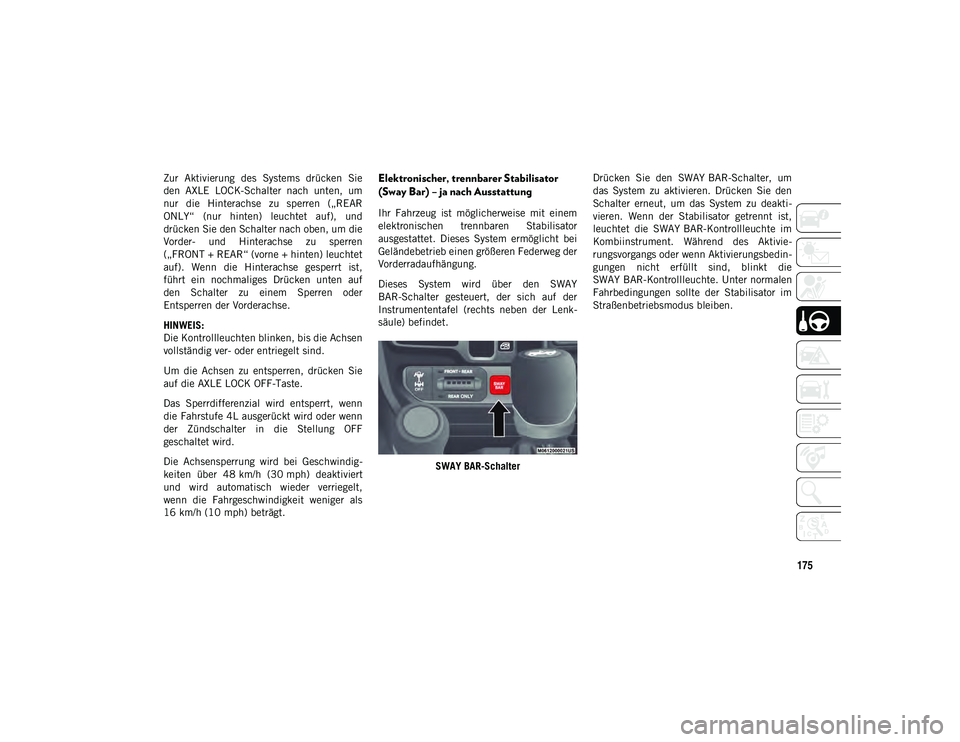

Zur Aktivierung des Systems drücken Sie
den AXLE LOCK-Schalter nach unten, um
nur die Hinterachse zu sperren („REAR
ONLY“ (nur hinten) leuchtet auf), und
drücken Sie den Schalter nach oben, um die
Vorder- und Hinterachse zu sperren
(„FRONT + REAR“ (vorne + hinten) leuchtet
auf). Wenn die Hinterachse gesperrt ist,
führt ein nochmaliges Drücken unten auf
den Schalter zu einem Sperren oder
Entsperren der Vorderachse.
HINWEIS:
Die Kontrollleuchten blinken, bis die Achsen
vollständig ver- oder entriegelt sind.
Um die Achsen zu entsperren, drücken Sie
auf die AXLE LOCK OFF-Taste.
Das Sperrdifferenzial wird entsperrt, wenn
die Fahrstufe 4L ausgerückt wird oder wenn
der Zündschalter in die Stellung OFF
geschaltet wird.
Die Achsensperrung wird bei Geschwindig-
keiten über 48 km/h (30 mph) deaktiviert
und wird automatisch wieder verriegelt,
wenn die Fahrgeschwindigkeit weniger als
16 km/h (10 mph) beträgt.Elektronischer, trennbarer Stabilisator
(Sway Bar) – ja nach Ausstattung
Ihr Fahrzeug ist möglicherweise mit einem
elektronischen trennbaren Stabilisator
ausgestattet. Dieses System ermöglicht bei
Geländebetrieb einen größeren Federweg der
Vorderradaufhängung.
Dieses System wird über den SWAY
BAR-Schalter gesteuert, der sich auf der
Instrumententafel (rechts neben der Lenk-
säule) befindet.
SWAY BAR-Schalter Drücken Sie den SWAY BAR-Schalter, um
das System zu aktivieren. Drücken Sie den
Schalter erneut, um das System zu deakti-
vieren. Wenn der Stabilisator getrennt ist,
leuchtet die SWAY BAR-Kontrollleuchte im
Kombiinstrument. Während des Aktivie-
rungsvorgangs oder wenn Aktivierungsbedin-
gungen nicht erfüllt sind, blinkt die
SWAY BAR-Kontrollleuchte. Unter normalen
Fahrbedingungen sollte der Stabilisator im
Straßenbetriebsmodus bleiben.
2020_JEEP_JL_WRANGLER_UG_LHD_DE.book Page 175

START UND BETRIEB
176

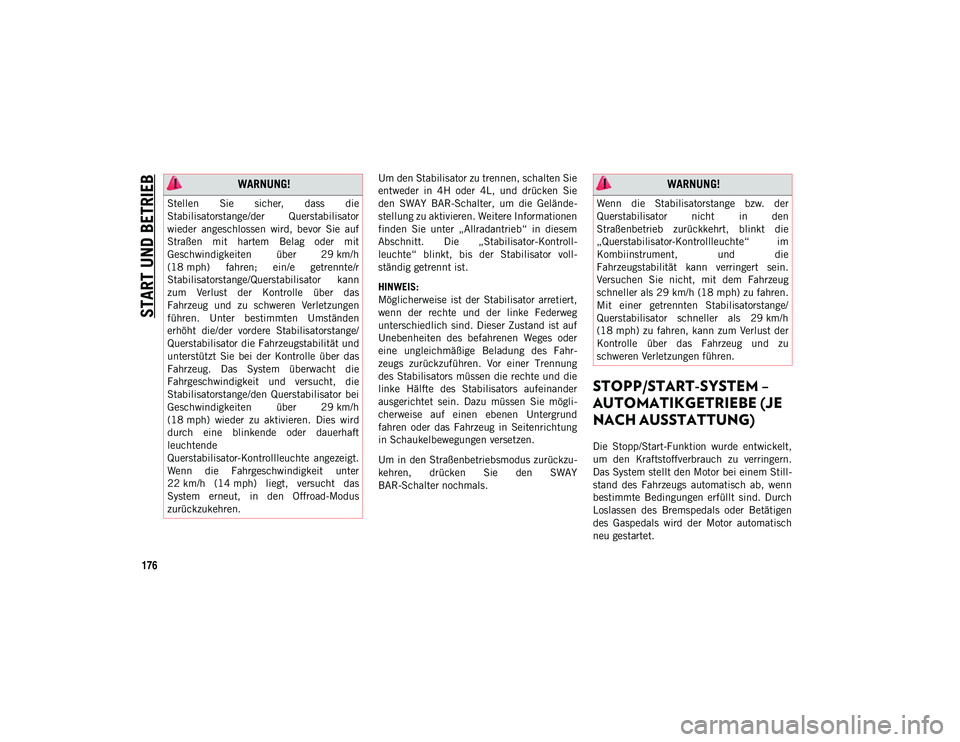

Um den Stabilisator zu trennen, schalten Sie
entweder in 4H oder 4L, und drücken Sie
den SWAY BAR-Schalter, um die Gelände-
stellung zu aktivieren. Weitere Informationen
finden Sie unter „Allradantrieb“ in diesem
Abschnitt. Die „Stabilisator-Kontroll-
leuchte“ blinkt, bis der Stabilisator voll-
ständig getrennt ist.
HINWEIS:
Möglicherweise ist der Stabilisator arretiert,
wenn der rechte und der linke Federweg
unterschiedlich sind. Dieser Zustand ist auf
Unebenheiten des befahrenen Weges oder
eine ungleichmäßige Beladung des Fahr-
zeugs zurückzuführen. Vor einer Trennung
des Stabilisators müssen die rechte und die
linke Hälfte des Stabilisators aufeinander
ausgerichtet sein. Dazu müssen Sie mögli-
cherweise auf einen ebenen Untergrund
fahren oder das Fahrzeug in Seitenrichtung
in Schaukelbewegungen versetzen.
Um in den Straßenbetriebsmodus zurückzu-
kehren, drücken Sie den SWAY
BAR-Schalter nochmals.
STOPP/START-SYSTEM –
AUTOMATIKGETRIEBE (JE
NACH AUSSTATTUNG)
Die Stopp/Start-Funktion wurde entwickelt,
um den Kraftstoffverbrauch zu verringern.
Das System stellt den Motor bei einem Still-
stand des Fahrzeugs automatisch ab, wenn
bestimmte Bedingungen erfüllt sind. Durch
Loslassen des Bremspedals oder Betätigen
des Gaspedals wird der Motor automatisch
neu gestartet.
WARNUNG!
Stellen Sie sicher, dass die
Stabilisatorstange/der Querstabilisator
wieder angeschlossen wird, bevor Sie auf
Straßen mit hartem Belag oder mit
Geschwindigkeiten über 29 km/h
(18 mph) fahren; ein/e getrennte/r
Stabilisatorstange/Querstabilisator kann
zum Verlust der Kontrolle über das
Fahrzeug und zu schweren Verletzungen
führen. Unter bestimmten Umständen
erhöht die/der vordere Stabilisatorstange/
Querstabilisator die Fahrzeugstabilität und
unterstützt Sie bei der Kontrolle über das
Fahrzeug. Das System überwacht die
Fahrgeschwindigkeit und versucht, die
Stabilisatorstange/den Querstabilisator bei
Geschwindigkeiten über 29 km/h
(18 mph) wieder zu aktivieren. Dies wird
durch eine blinkende oder dauerhaft
leuchtende
Querstabilisator-Kontrollleuchte angezeigt.
Wenn die Fahrgeschwindigkeit unter
22 km/h (14 mph) liegt, versucht das
System erneut, in den Offroad-Modus
zurückzukehren.
WARNUNG!
Wenn die Stabilisatorstange bzw. der
Querstabilisator nicht in den
Straßenbetrieb zurückkehrt, blinkt die
„Querstabilisator-Kontrollleuchte“ im
Kombiinstrument, und die
Fahrzeugstabilität kann verringert sein.
Versuchen Sie nicht, mit dem Fahrzeug
schneller als 29 km/h (18 mph) zu fahren.
Mit einer getrennten Stabilisatorstange/
Querstabilisator schneller als 29 km/h
(18 mph) zu fahren, kann zum Verlust der
Kontrolle über das Fahrzeug und zu
schweren Verletzungen führen.
2020_JEEP_JL_WRANGLER_UG_LHD_DE.book Page 176

177

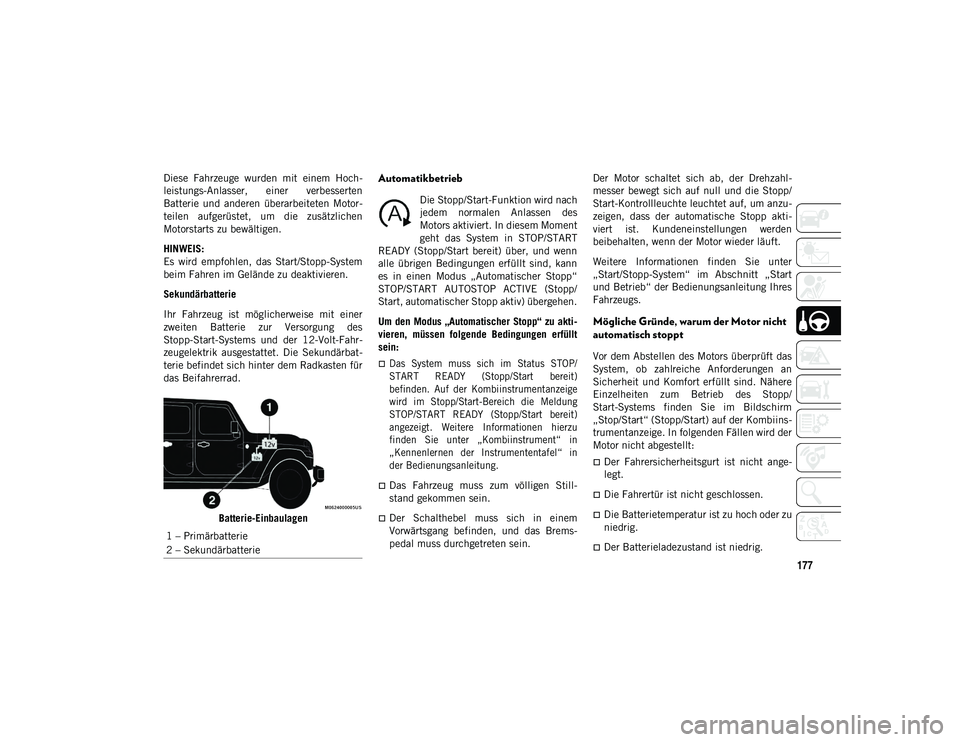

Diese Fahrzeuge wurden mit einem Hoch-
leistungs-Anlasser, einer verbesserten
Batterie und anderen überarbeiteten Motor-
teilen aufgerüstet, um die zusätzlichen
Motorstarts zu bewältigen.
HINWEIS:
Es wird empfohlen, das Start/Stopp-System
beim Fahren im Gelände zu deaktivieren.
Sekundärbatterie
Ihr Fahrzeug ist möglicherweise mit einer
zweiten Batterie zur Versorgung des
Stopp-Start-Systems und der 12-Volt-Fahr-
zeugelektrik ausgestattet. Die Sekundärbat-
terie befindet sich hinter dem Radkasten für
das Beifahrerrad.Batterie-EinbaulagenAutomatikbetrieb
Die Stopp/Start-Funktion wird nach
jedem normalen Anlassen des
Motors aktiviert. In diesem Moment
geht das System in STOP/START
READY (Stopp/Start bereit) über, und wenn
alle übrigen Bedingungen erfüllt sind, kann
es in einen Modus „Automatischer Stopp“
STOP/START AUTOSTOP ACTIVE (Stopp/
Start, automatischer Stopp aktiv) übergehen.
Um den Modus „Automatischer Stopp“ zu akti -
vieren, müssen folgende Bedingungen erfüllt
sein:

Das System muss sich im Status STOP/
START READY (Stopp/Start bereit)
befinden. Auf der Kombiinstrumentanzeige
wird im Stopp/Start-Bereich die Meldung
STOP/START READY (Stopp/Start bereit)
angezeigt. Weitere Informationen hierzu
finden Sie unter „Kombiinstrument“ in
„Kennenlernen der Instrumententafel“ in
der Bedienungsanleitung.

Das Fahrzeug muss zum völligen Still-
stand gekommen sein.
Der Schalthebel muss sich in einem
Vorwärtsgang befinden, und das Brems-
pedal muss durchgetreten sein. Der Motor schaltet sich ab, der Drehzahl-
messer bewegt sich auf null und die Stopp/
Start-Kontrollleuchte leuchtet auf, um anzu-
zeigen, dass der automatische Stopp akti-
viert ist. Kundeneinstellungen werden
beibehalten, wenn der Motor wieder läuft.
Weitere Informationen finden Sie unter
„Start/Stopp-System“ im Abschnitt „Start
und Betrieb“ der Bedienungsanleitung Ihres
Fahrzeugs.
Mögliche Gründe, warum der Motor nicht
automatisch stoppt
Vor dem Abstellen des Motors überprüft das
System, ob zahlreiche Anforderungen an
Sicherheit und Komfort erfüllt sind. Nähere
Einzelheiten zum Betrieb des Stopp/
Start-Systems finden Sie im Bildschirm
„Stop/Start“ (Stopp/Start) auf der Kombiins-
trumentanzeige. In folgenden Fällen wird der
Motor nicht abgestellt:
Der Fahrersicherheitsgurt ist nicht ange-
legt.
Die Fahrertür ist nicht geschlossen.
Die Batterietemperatur ist zu hoch oder zu
niedrig.
Der Batterieladezustand ist niedrig.
1 – Primärbatterie
2 – Sekundärbatterie
2020_JEEP_JL_WRANGLER_UG_LHD_DE.book Page 177

START UND BETRIEB
178

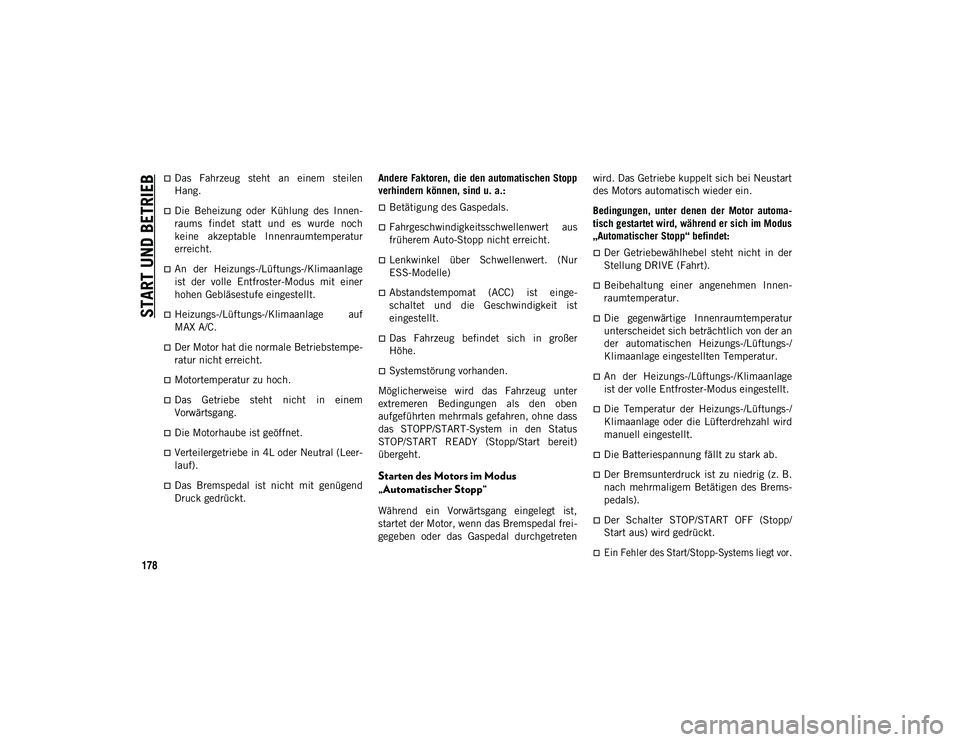

Das Fahrzeug steht an einem steilen
Hang.
Die Beheizung oder Kühlung des Innen-
raums findet statt und es wurde noch
keine akzeptable Innenraumtemperatur
erreicht.
An der Heizungs-/Lüftungs-/Klimaanlage
ist der volle Entfroster-Modus mit einer
hohen Gebläsestufe eingestellt.
Heizungs-/Lüftungs-/Klimaanlage auf
MAX A/C.
Der Motor hat die normale Betriebstempe-
ratur nicht erreicht.
Motortemperatur zu hoch.
Das Getriebe steht nicht in einem
Vorwärtsgang.
Die Motorhaube ist geöffnet.
Verteilergetriebe in 4L oder Neutral (Leer-
lauf).
Das Bremspedal ist nicht mit genügend
Druck gedrückt.Andere Faktoren, die den automatischen Stopp
verhindern können, sind u. a.:

Betätigung des Gaspedals.
Fahrgeschwindigkeitsschwellenwert aus
früherem Auto-Stopp nicht erreicht.
Lenkwinkel über Schwellenwert. (Nur
ESS-Modelle)
Abstandstempomat (ACC) ist einge-
schaltet und die Geschwindigkeit ist
eingestellt.
Das Fahrzeug befindet sich in großer
Höhe.
Systemstörung vorhanden.
Möglicherweise wird das Fahrzeug unter
extremeren Bedingungen als den oben
aufgeführten mehrmals gefahren, ohne dass
das STOPP/START-System in den Status
STOP/START READY (Stopp/Start bereit)
übergeht.
Starten des Motors im Modus
„Automatischer Stopp“
Während ein Vorwärtsgang eingelegt ist,
startet der Motor, wenn das Bremspedal frei-
gegeben oder das Gaspedal durchgetreten wird. Das Getriebe kuppelt sich bei Neustart
des Motors automatisch wieder ein.
Bedingungen, unter denen der Motor automa
-
tisch gestartet wird, während er sich im Modus
„Automatischer Stopp“ befindet:
Der Getriebewählhebel steht nicht in der
Stellung DRIVE (Fahrt).
Beibehaltung einer angenehmen Innen-
raumtemperatur.
Die gegenwärtige Innenraumtemperatur
unterscheidet sich beträchtlich von der an
der automatischen Heizungs-/Lüftungs-/
Klimaanlage eingestellten Temperatur.
An der Heizungs-/Lüftungs-/Klimaanlage
ist der volle Entfroster-Modus eingestellt.
Die Temperatur der Heizungs-/Lüftungs-/
Klimaanlage oder die Lüfterdrehzahl wird
manuell eingestellt.
Die Batteriespannung fällt zu stark ab.
Der Bremsunterdruck ist zu niedrig (z. B.
nach mehrmaligem Betätigen des Brems-
pedals).
Der Schalter STOP/START OFF (Stopp/
Start aus) wird gedrückt.

Ein Fehler des Start/Stopp-Systems liegt vor.

2020_JEEP_JL_WRANGLER_UG_LHD_DE.book Page 178

179

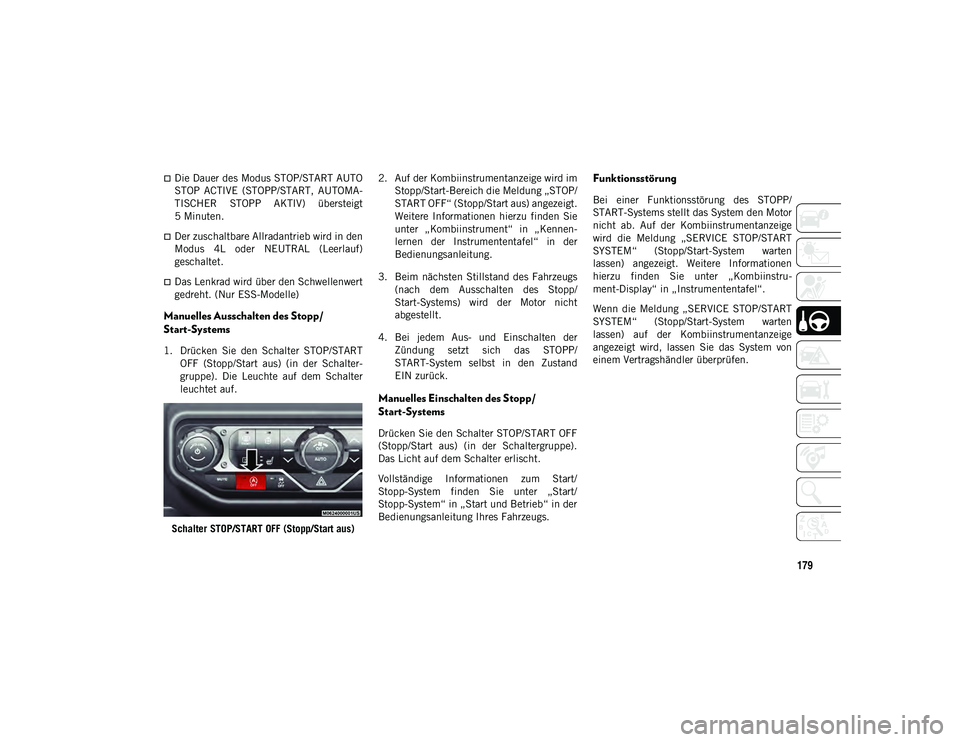

Die Dauer des Modus STOP/START AUTO
STOP ACTIVE (STOPP/START, AUTOMA-
TISCHER STOPP AKTIV) übersteigt
5 Minuten.
Der zuschaltbare Allradantrieb wird in den
Modus 4L oder NEUTRAL (Leerlauf)
geschaltet.
Das Lenkrad wird über den Schwellenwert
gedreht. (Nur ESS-Modelle)
Manuelles Ausschalten des Stopp/
Start-Systems
1. Drücken Sie den Schalter STOP/STARTOFF (Stopp/Start aus) (in der Schalter-
gruppe). Die Leuchte auf dem Schalter
leuchtet auf.
Schalter STOP/START OFF (Stopp/Start aus) 2. Auf der Kombiinstrumentanzeige wird im
Stopp/Start-Bereich die Meldung „STOP/
START OFF“ (Stopp/Start aus) angezeigt.
Weitere Informationen hierzu finden Sie
unter „Kombiinstrument“ in „Kennen-
lernen der Instrumententafel“ in der
Bedienungsanleitung.
3. Beim nächsten Stillstand des Fahrzeugs (nach dem Ausschalten des Stopp/
Start-Systems) wird der Motor nicht
abgestellt.
4. Bei jedem Aus- und Einschalten der Zündung setzt sich das STOPP/
START-System selbst in den Zustand
EIN zurück.
Manuelles Einschalten des Stopp/
Start-Systems
Drücken Sie den Schalter STOP/START OFF
(Stopp/Start aus) (in der Schaltergruppe).
Das Licht auf dem Schalter erlischt.
Vollständige Informationen zum Start/
Stopp-System finden Sie unter „Start/
Stopp-System“ in „Start und Betrieb“ in der
Bedienungsanleitung Ihres Fahrzeugs.
Funktionsstörung
Bei einer Funktionsstörung des STOPP/
START-Systems stellt das System den Motor
nicht ab. Auf der Kombiinstrumentanzeige
wird die Meldung „SERVICE STOP/START
SYSTEM“ (Stopp/Start-System warten
lassen) angezeigt. Weitere Informationen
hierzu finden Sie unter „Kombiinstru-
ment-Display“ in „Instrumententafel“.
Wenn die Meldung „SERVICE STOP/START
SYSTEM“ (Stopp/Start-System warten
lassen) auf der Kombiinstrumentanzeige
angezeigt wird, lassen Sie das System von
einem Vertragshändler überprüfen.
2020_JEEP_JL_WRANGLER_UG_LHD_DE.book Page 179

START UND BETRIEB
180

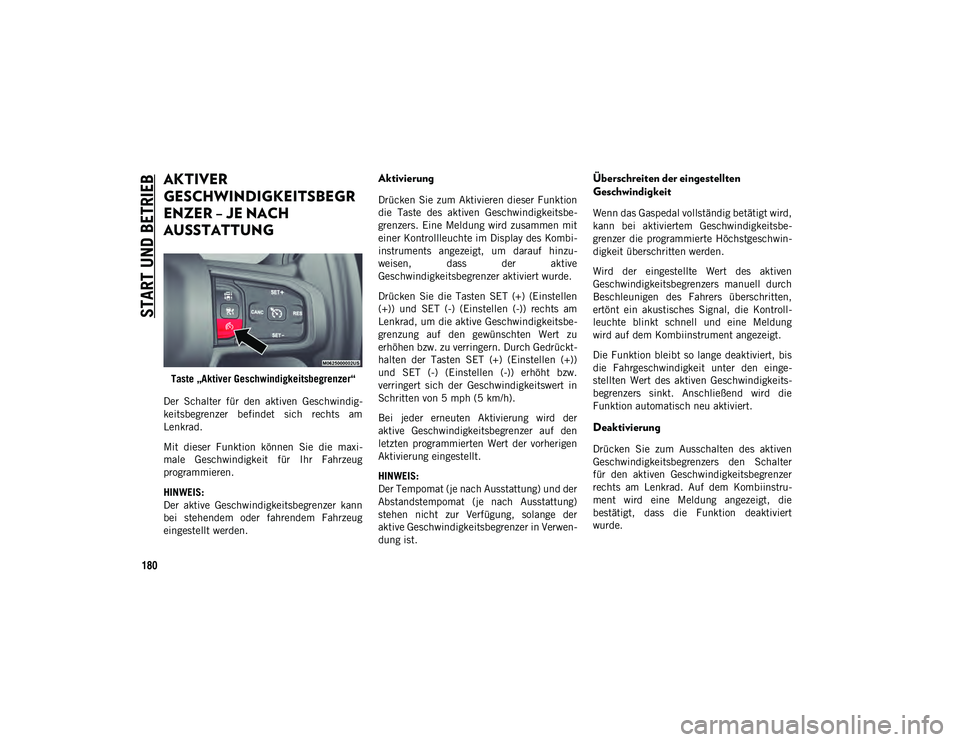

AKTIVER
GESCHWINDIGKEITSBEGR
ENZER – JE NACH
AUSSTATTUNG
Taste „Aktiver Geschwindigkeitsbegrenzer“
Der Schalter für den aktiven Geschwindig-
keitsbegrenzer befindet sich rechts am
Lenkrad.
Mit dieser Funktion können Sie die maxi-
male Geschwindigkeit für Ihr Fahrzeug
programmieren.
HINWEIS:
Der aktive Geschwindigkeitsbegrenzer kann
bei stehendem oder fahrendem Fahrzeug
eingestellt werden.
Aktivierung
Drücken Sie zum Aktivieren dieser Funktion
die Taste des aktiven Geschwindigkeitsbe-
grenzers. Eine Meldung wird zusammen mit
einer Kontrollleuchte im Display des Kombi-
instruments angezeigt, um darauf hinzu-
weisen, dass der aktive
Geschwindigkeitsbegrenzer aktiviert wurde.
Drücken Sie die Tasten SET (+) (Einstellen
(+)) und SET (-) (Einstellen (-)) rechts am
Lenkrad, um die aktive Geschwindigkeitsbe-
grenzung auf den gewünschten Wert zu
erhöhen bzw. zu verringern. Durch Gedrückt-
halten der Tasten SET (+) (Einstellen (+))
und SET (-) (Einstellen (-)) erhöht bzw.
verringert sich der Geschwindigkeitswert in
Schritten von 5 mph (5 km/h).
Bei jeder erneuten Aktivierung wird der
aktive Geschwindigkeitsbegrenzer auf den
letzten programmierten Wert der vorherigen
Aktivierung eingestellt.
HINWEIS:
Der Tempomat (je nach Ausstattung) und der
Abstandstempomat (je nach Ausstattung)
stehen nicht zur Verfügung, solange der
aktive Geschwindigkeitsbegrenzer in Verwen-
dung ist.
Überschreiten der eingestellten
Geschwindigkeit
Wenn das Gaspedal vollständig betätigt wird,
kann bei aktiviertem Geschwindigkeitsbe-
grenzer die programmierte Höchstgeschwin-
digkeit überschritten werden.
Wird der eingestellte Wert des aktiven
Geschwindigkeitsbegrenzers manuell durch
Beschleunigen des Fahrers überschritten,
ertönt ein akustisches Signal, die Kontroll-
leuchte blinkt schnell und eine Meldung
wird auf dem Kombiinstrument angezeigt.
Die Funktion bleibt so lange deaktiviert, bis
die Fahrgeschwindigkeit unter den einge-
stellten Wert des aktiven Geschwindigkeits-
begrenzers sinkt. Anschließend wird die
Funktion automatisch neu aktiviert.
Deaktivierung
Drücken Sie zum Ausschalten des aktiven
Geschwindigkeitsbegrenzers den Schalter
für den aktiven Geschwindigkeitsbegrenzer
rechts am Lenkrad. Auf dem Kombiinstru-
ment wird eine Meldung angezeigt, die
bestätigt, dass die Funktion deaktiviert
wurde.
2020_JEEP_JL_WRANGLER_UG_LHD_DE.book Page 180

181

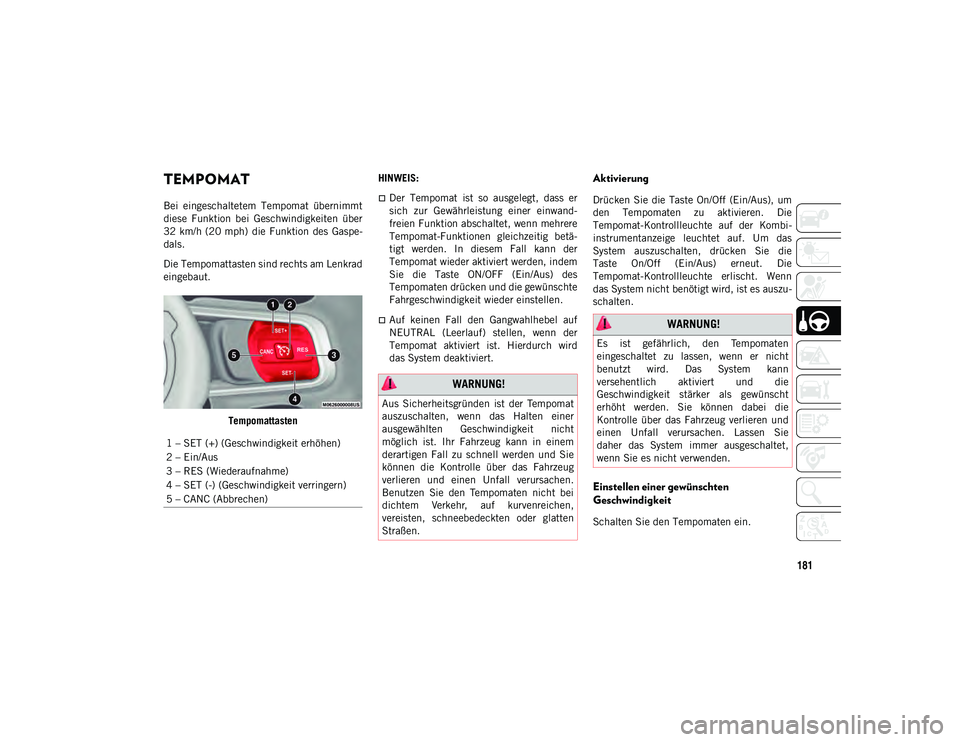

TEMPOMAT
Bei eingeschaltetem Tempomat übernimmt
diese Funktion bei Geschwindigkeiten über
32 km/h (20 mph) die Funktion des Gaspe-
dals.
Die Tempomattasten sind rechts am Lenkrad
eingebaut.Tempomattasten HINWEIS:Der Tempomat ist so ausgelegt, dass er
sich zur Gewährleistung einer einwand-
freien Funktion abschaltet, wenn mehrere
Tempomat-Funktionen gleichzeitig betä-
tigt werden. In diesem Fall kann der
Tempomat wieder aktiviert werden, indem
Sie die Taste ON/OFF (Ein/Aus) des
Tempomaten drücken und die gewünschte
Fahrgeschwindigkeit wieder einstellen.
Auf keinen Fall den Gangwahlhebel auf
NEUTRAL (Leerlauf) stellen, wenn der
Tempomat aktiviert ist. Hierdurch wird
das System deaktiviert.
Aktivierung
Drücken Sie die Taste On/Off (Ein/Aus), um
den Tempomaten zu aktivieren. Die
Tempomat-Kontrollleuchte auf der Kombi-
instrumentanzeige leuchtet auf. Um das
System auszuschalten, drücken Sie die
Taste On/Off (Ein/Aus) erneut. Die
Tempomat-Kontrollleuchte erlischt. Wenn
das System nicht benötigt wird, ist es auszu-
schalten.
Einstellen einer gewünschten
Geschwindigkeit
Schalten Sie den Tempomaten ein.
1 – SET (+) (Geschwindigkeit erhöhen)
2 – Ein/Aus
3 – RES (Wiederaufnahme)
4 – SET (-) (Geschwindigkeit verringern)
5 – CANC (Abbrechen)
WARNUNG!
Aus Sicherheitsgründen ist der Tempomat
auszuschalten, wenn das Halten einer
ausgewählten Geschwindigkeit nicht
möglich ist. Ihr Fahrzeug kann in einem
derartigen Fall zu schnell werden und Sie
können die Kontrolle über das Fahrzeug
verlieren und einen Unfall verursachen.
Benutzen Sie den Tempomaten nicht bei
dichtem Verkehr, auf kurvenreichen,
vereisten, schneebedeckten oder glatten
Straßen.
WARNUNG!
Es ist gefährlich, den Tempomaten
eingeschaltet zu lassen, wenn er nicht
benutzt wird. Das System kann
versehentlich aktiviert und die
Geschwindigkeit stärker als gewünscht
erhöht werden. Sie können dabei die
Kontrolle über das Fahrzeug verlieren und
einen Unfall verursachen. Lassen Sie
daher das System immer ausgeschaltet,
wenn Sie es nicht verwenden.
2020_JEEP_JL_WRANGLER_UG_LHD_DE.book Page 181

START UND BETRIEB
182
HINWEIS:
Vor dem Drücken der Taste SET+ (Geschw.
erhöhen) oder SET- (Geschw. verringern)
muss das Fahrzeug mit gleichmäßiger
Geschwindigkeit und auf ebener Strecke
fahren.
Wenn das Fahrzeug die gewünschte
Geschwindigkeit erreicht hat, drücken Sie
die Taste SET+ (Geschw. erhöhen) oder SET-
(Geschw. verringern) kurz. Das Gaspedal und
das Fahrzeug arbeiten dann mit der
gewählten Geschwindigkeit.
Wiederaufnahme der Geschwindigkeit
Zur Wiederaufnahme einer zuvor einge-
stellten Geschwindigkeit die Taste RES kurz
drücken. Die Wiederaufnahme ist bei jeder
Geschwindigkeit über 32 km/h (20 mph)
möglich.
Deaktivierung
Bei einer leichten Betätigung des Bremspe-
dals, durch Drücken der Taste CANC (Abbre-
chen) bzw. bei normalem Bremsdruck zum
Abbremsen des Fahrzeugs, wird der
Tempomat deaktiviert, ohne die gespei-
cherte eingestellte Geschwindigkeit zu
löschen.Durch Drücken der Taste ON/OFF (Ein/Aus)
oder durch Drehen der Zündung in die Posi-
tion OFF (Aus) wird die Soll-Geschwindigkeit
aus dem Speicher gelöscht.

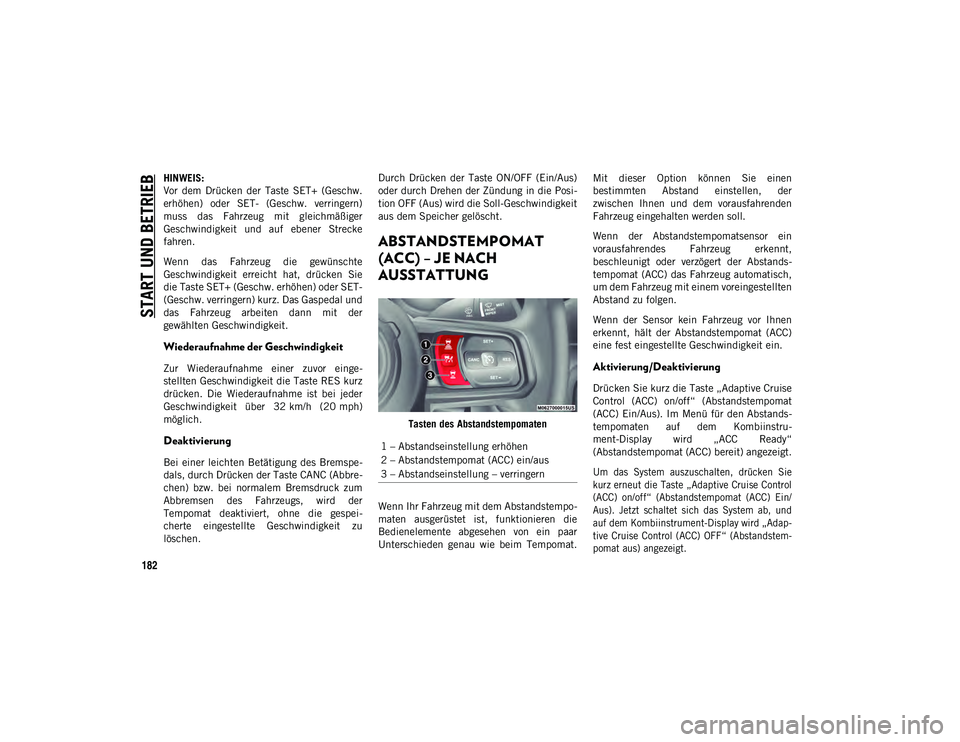

ABSTANDSTEMPOMAT
(ACC) – JE NACH
AUSSTATTUNG
Tasten des Abstandstempomaten
Wenn Ihr Fahrzeug mit dem Abstandstempo-
maten ausgerüstet ist, funktionieren die
Bedienelemente abgesehen von ein paar
Unterschieden genau wie beim Tempomat. Mit dieser Option können Sie einen
bestimmten Abstand einstellen, der
zwischen Ihnen und dem vorausfahrenden
Fahrzeug eingehalten werden soll.
Wenn der Abstandstempomatsensor ein
vorausfahrendes Fahrzeug erkennt,
beschleunigt oder verzögert der Abstands-
tempomat (ACC) das Fahrzeug automatisch,
um dem Fahrzeug mit einem voreingestellten
Abstand zu folgen.
Wenn der Sensor kein Fahrzeug vor Ihnen
erkennt, hält der Abstandstempomat (ACC)
eine fest eingestellte Geschwindigkeit ein.
Aktivierung/Deaktivierung
Drücken Sie kurz die Taste „Adaptive Cruise
Control (ACC) on/off“ (Abstandstempomat
(ACC) Ein/Aus). Im Menü für den Abstands-
tempomaten auf dem Kombiinstru-
ment-Display wird „ACC Ready“
(Abstandstempomat (ACC) bereit) angezeigt.

Um das System auszuschalten, drücken Sie
kurz erneut die Taste „Adaptive Cruise Control
(ACC) on/off“ (Abstandstempomat (ACC) Ein/
Aus). Jetzt schaltet sich das System ab, und
auf dem Kombiinstrument-Display wird „Adap-
tive Cruise Control (ACC) OFF“ (Abstandstem-
pomat aus) angezeigt.

1 – Abstandseinstellung erhöhen
2 – Abstandstempomat (ACC) ein/aus
3 – Abstandseinstellung – verringern
2020_JEEP_JL_WRANGLER_UG_LHD_DE.book Page 182
