2020 JEEP WRANGLER UNLIMITED Betriebsanleitung (in German)

135
(Fortsetzung)

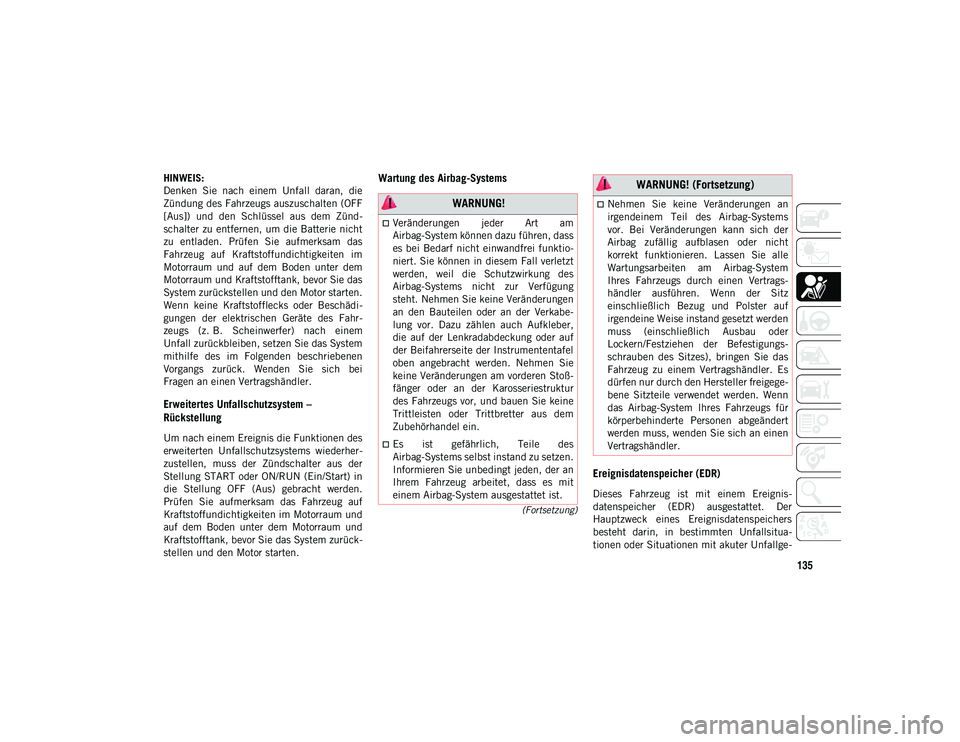

HINWEIS:
Denken Sie nach einem Unfall daran, die
Zündung des Fahrzeugs auszuschalten (OFF
[Aus]) und den Schlüssel aus dem Zünd-
schalter zu entfernen, um die Batterie nicht
zu entladen. Prüfen Sie aufmerksam das
Fahrzeug auf Kraftstoffundichtigkeiten im
Motorraum und auf dem Boden unter dem
Motorraum und Kraftstofftank, bevor Sie das
System zurückstellen und den Motor starten.
Wenn keine Kraftstofflecks oder Beschädi-
gungen der elektrischen Geräte des Fahr-
zeugs (z. B. Scheinwerfer) nach einem
Unfall zurückbleiben, setzen Sie das System
mithilfe des im Folgenden beschriebenen
Vorgangs zurück. Wenden Sie sich bei
Fragen an einen Vertragshändler.
Erweitertes Unfallschutzsystem –
Rückstellung
Um nach einem Ereignis die Funktionen des
erweiterten Unfallschutzsystems wiederher-
zustellen, muss der Zündschalter aus der
Stellung START oder ON/RUN (Ein/Start) in
die Stellung OFF (Aus) gebracht werden.
Prüfen Sie aufmerksam das Fahrzeug auf
Kraftstoffundichtigkeiten im Motorraum und
auf dem Boden unter dem Motorraum und
Kraftstofftank, bevor Sie das System zurück-
stellen und den Motor starten.
Wartung des Airbag-Systems Ereignisdatenspeicher (EDR)
Dieses Fahrzeug ist mit einem Ereignis-
datenspeicher (EDR) ausgestattet. Der
Hauptzweck eines Ereignisdatenspeichers
besteht darin, in bestimmten Unfallsitua-
tionen oder Situationen mit akuter Unfallge-
WARNUNG!
Veränderungen jeder Art am
Airbag-System können dazu führen, dass
es bei Bedarf nicht einwandfrei funktio-
niert. Sie können in diesem Fall verletzt
werden, weil die Schutzwirkung des
Airbag-Systems nicht zur Verfügung
steht. Nehmen Sie keine Veränderungen
an den Bauteilen oder an der Verkabe-
lung vor. Dazu zählen auch Aufkleber,
die auf der Lenkradabdeckung oder auf
der Beifahrerseite der Instrumententafel
oben angebracht werden. Nehmen Sie
keine Veränderungen am vorderen Stoß-
fänger oder an der Karosseriestruktur
des Fahrzeugs vor, und bauen Sie keine
Trittleisten oder Trittbretter aus dem
Zubehörhandel ein.
Es ist gefährlich, Teile des
Airbag-Systems selbst instand zu setzen.
Informieren Sie unbedingt jeden, der an
Ihrem Fahrzeug arbeitet, dass es mit
einem Airbag-System ausgestattet ist.
Nehmen Sie keine Veränderungen an
irgendeinem Teil des Airbag-Systems
vor. Bei Veränderungen kann sich der
Airbag zufällig aufblasen oder nicht
korrekt funktionieren. Lassen Sie alle
Wartungsarbeiten am Airbag-System
Ihres Fahrzeugs durch einen Vertrags-
händler ausführen. Wenn der Sitz
einschließlich Bezug und Polster auf
irgendeine Weise instand gesetzt werden
muss (einschließlich Ausbau oder
Lockern/Festziehen der Befestigungs-
schrauben des Sitzes), bringen Sie das
Fahrzeug zu einem Vertragshändler. Es
dürfen nur durch den Hersteller freigege-
bene Sitzteile verwendet werden. Wenn
das Airbag-System Ihres Fahrzeugs für
körperbehinderte Personen abgeändert
werden muss, wenden Sie sich an einen
Vertragshändler.
WARNUNG! (Fortsetzung)
2020_JEEP_JL_WRANGLER_UG_LHD_DE.book Page 135

SICHERHEIT
136

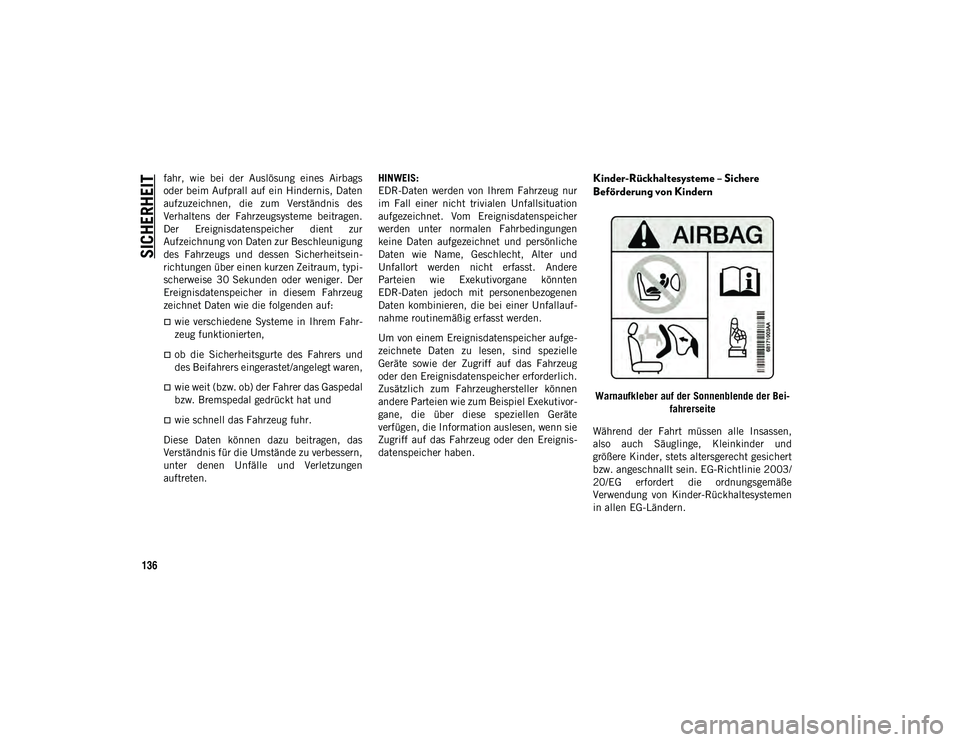

fahr, wie bei der Auslösung eines Airbags
oder beim Aufprall auf ein Hindernis, Daten
aufzuzeichnen, die zum Verständnis des
Verhaltens der Fahrzeugsysteme beitragen.
Der Ereignisdatenspeicher dient zur
Aufzeichnung von Daten zur Beschleunigung
des Fahrzeugs und dessen Sicherheitsein-
richtungen über einen kurzen Zeitraum, typi-
scherweise 30 Sekunden oder weniger. Der
Ereignisdatenspeicher in diesem Fahrzeug
zeichnet Daten wie die folgenden auf:
wie verschiedene Systeme in Ihrem Fahr-
zeug funktionierten,
ob die Sicherheitsgurte des Fahrers und
des Beifahrers eingerastet/angelegt waren,
wie weit (bzw. ob) der Fahrer das Gaspedal
bzw. Bremspedal gedrückt hat und
wie schnell das Fahrzeug fuhr.
Diese Daten können dazu beitragen, das
Verständnis für die Umstände zu verbessern,
unter denen Unfälle und Verletzungen
auftreten. HINWEIS:
EDR-Daten werden von Ihrem Fahrzeug nur
im Fall einer nicht trivialen Unfallsituation
aufgezeichnet. Vom Ereignisdatenspeicher
werden unter normalen Fahrbedingungen
keine Daten aufgezeichnet und persönliche
Daten wie Name, Geschlecht, Alter und
Unfallort werden nicht erfasst. Andere
Parteien wie Exekutivorgane könnten
EDR-Daten jedoch mit personenbezogenen
Daten kombinieren, die bei einer Unfallauf-
nahme routinemäßig erfasst werden.
Um von einem Ereignisdatenspeicher aufge-
zeichnete Daten zu lesen, sind spezielle
Geräte sowie der Zugriff auf das Fahrzeug
oder den Ereignisdatenspeicher erforderlich.
Zusätzlich zum Fahrzeughersteller können
andere Parteien wie zum Beispiel Exekutivor-
gane, die über diese speziellen Geräte
verfügen, die Information auslesen, wenn sie
Zugriff auf das Fahrzeug oder den Ereignis-
datenspeicher haben.
Kinder-Rückhaltesysteme – Sichere
Beförderung von Kindern
Warnaufkleber auf der Sonnenblende der Bei
-
fahrerseite
Während der Fahrt müssen alle Insassen,
also auch Säuglinge, Kleinkinder und
größere Kinder, stets altersgerecht gesichert
bzw. angeschnallt sein. EG-Richtlinie 2003/
20/EG erfordert die ordnungsgemäße
Verwendung von Kinder-Rückhaltesystemen
in allen EG-Ländern.
2020_JEEP_JL_WRANGLER_UG_LHD_DE.book Page 136

137
(Fortsetzung)
(Fortsetzung)

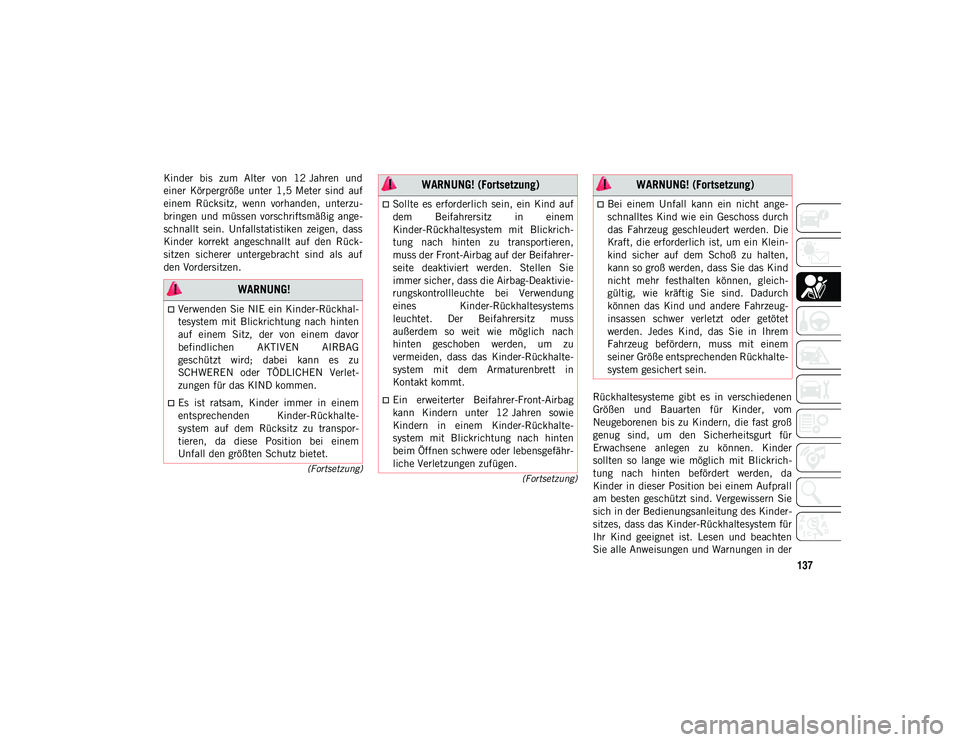

Kinder bis zum Alter von 12 Jahren und
einer Körpergröße unter 1,5 Meter sind auf
einem Rücksitz, wenn vorhanden, unterzu-
bringen und müssen vorschriftsmäßig ange-
schnallt sein. Unfallstatistiken zeigen, dass
Kinder korrekt angeschnallt auf den Rück-
sitzen sicherer untergebracht sind als auf
den Vordersitzen.
Rückhaltesysteme gibt es in verschiedenen
Größen und Bauarten für Kinder, vom
Neugeborenen bis zu Kindern, die fast groß
genug sind, um den Sicherheitsgurt für
Erwachsene anlegen zu können. Kinder
sollten so lange wie möglich mit Blickrich-
tung nach hinten befördert werden, da
Kinder in dieser Position bei einem Aufprall
am besten geschützt sind. Vergewissern Sie
sich in der Bedienungsanleitung des Kinder-
sitzes, dass das Kinder-Rückhaltesystem für
Ihr Kind geeignet ist. Lesen und beachten
Sie alle Anweisungen und Warnungen in der
WARNUNG!
Verwenden Sie NIE ein Kinder-Rückhal-
tesystem mit Blickrichtung nach hinten
auf einem Sitz, der von einem davor
befindlichen AKTIVEN AIRBAG
geschützt wird; dabei kann es zu
SCHWEREN oder TÖDLICHEN Verlet-
zungen für das KIND kommen.
Es ist ratsam, Kinder immer in einem
entsprechenden Kinder-Rückhalte-
system auf dem Rücksitz zu transpor-
tieren, da diese Position bei einem
Unfall den größten Schutz bietet.
Sollte es erforderlich sein, ein Kind auf
dem Beifahrersitz in einem
Kinder-Rückhaltesystem mit Blickrich-
tung nach hinten zu transportieren,
muss der Front-Airbag auf der Beifahrer-
seite deaktiviert werden. Stellen Sie
immer sicher, dass die Airbag-Deaktivie-
rungskontrollleuchte bei Verwendung
eines Kinder-Rückhaltesystems
leuchtet. Der Beifahrersitz muss
außerdem so weit wie möglich nach
hinten geschoben werden, um zu
vermeiden, dass das Kinder-Rückhalte-
system mit dem Armaturenbrett in
Kontakt kommt.
Ein erweiterter Beifahrer-Front-Airbag
kann Kindern unter 12 Jahren sowie
Kindern in einem Kinder-Rückhalte-
system mit Blickrichtung nach hinten
beim Öffnen schwere oder lebensgefähr-
liche Verletzungen zufügen.
WARNUNG! (Fortsetzung)
Bei einem Unfall kann ein nicht ange-
schnalltes Kind wie ein Geschoss durch
das Fahrzeug geschleudert werden. Die
Kraft, die erforderlich ist, um ein Klein-
kind sicher auf dem Schoß zu halten,
kann so groß werden, dass Sie das Kind
nicht mehr festhalten können, gleich-
gültig, wie kräftig Sie sind. Dadurch
können das Kind und andere Fahrzeug-
insassen schwer verletzt oder getötet
werden. Jedes Kind, das Sie in Ihrem
Fahrzeug befördern, muss mit einem
seiner Größe entsprechenden Rückhalte-
system gesichert sein.
WARNUNG! (Fortsetzung)
2020_JEEP_JL_WRANGLER_UG_LHD_DE.book Page 137

SICHERHEIT
138

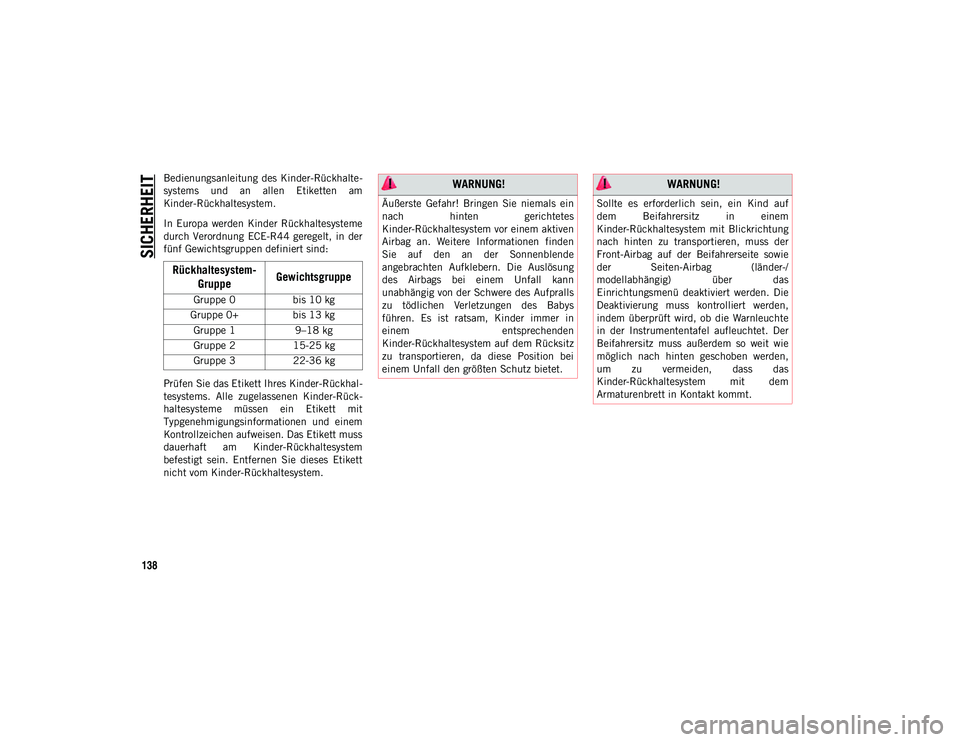

Bedienungsanleitung des Kinder-Rückhalte-
systems und an allen Etiketten am
Kinder-Rückhaltesystem.
In Europa werden Kinder Rückhaltesysteme
durch Verordnung ECE-R44 geregelt, in der
fünf Gewichtsgruppen definiert sind:
Prüfen Sie das Etikett Ihres Kinder-Rückhal-
tesystems. Alle zugelassenen Kinder-Rück-
haltesysteme müssen ein Etikett mit
Typgenehmigungsinformationen und einem
Kontrollzeichen aufweisen. Das Etikett muss
dauerhaft am Kinder-Rückhaltesystem
befestigt sein. Entfernen Sie dieses Etikett
nicht vom Kinder-Rückhaltesystem.
Rückhaltesystem-Gruppe Gewichtsgruppe
Gruppe 0
bis 10 kg
Gruppe 0+ bis 13 kg
Gruppe 1 9–18 kg
Gruppe 2 15-25 kg
Gruppe 3 22-36 kg
WARNUNG!
Äußerste Gefahr! Bringen Sie niemals ein
nach hinten gerichtetes
Kinder-Rückhaltesystem vor einem aktiven
Airbag an. Weitere Informationen finden
Sie auf den an der Sonnenblende
angebrachten Aufklebern. Die Auslösung
des Airbags bei einem Unfall kann
unabhängig von der Schwere des Aufpralls
zu tödlichen Verletzungen des Babys
führen. Es ist ratsam, Kinder immer in
einem entsprechenden
Kinder-Rückhaltesystem auf dem Rücksitz
zu transportieren, da diese Position bei
einem Unfall den größten Schutz bietet.
WARNUNG!
Sollte es erforderlich sein, ein Kind auf
dem Beifahrersitz in einem
Kinder-Rückhaltesystem mit Blickrichtung
nach hinten zu transportieren, muss der
Front-Airbag auf der Beifahrerseite sowie
der Seiten-Airbag (länder-/
modellabhängig) über das
Einrichtungsmenü deaktiviert werden. Die
Deaktivierung muss kontrolliert werden,
indem überprüft wird, ob die Warnleuchte
in der Instrumententafel aufleuchtet. Der
Beifahrersitz muss außerdem so weit wie
möglich nach hinten geschoben werden,
um zu vermeiden, dass das
Kinder-Rückhaltesystem mit dem
Armaturenbrett in Kontakt kommt.
2020_JEEP_JL_WRANGLER_UG_LHD_DE.book Page 138

139

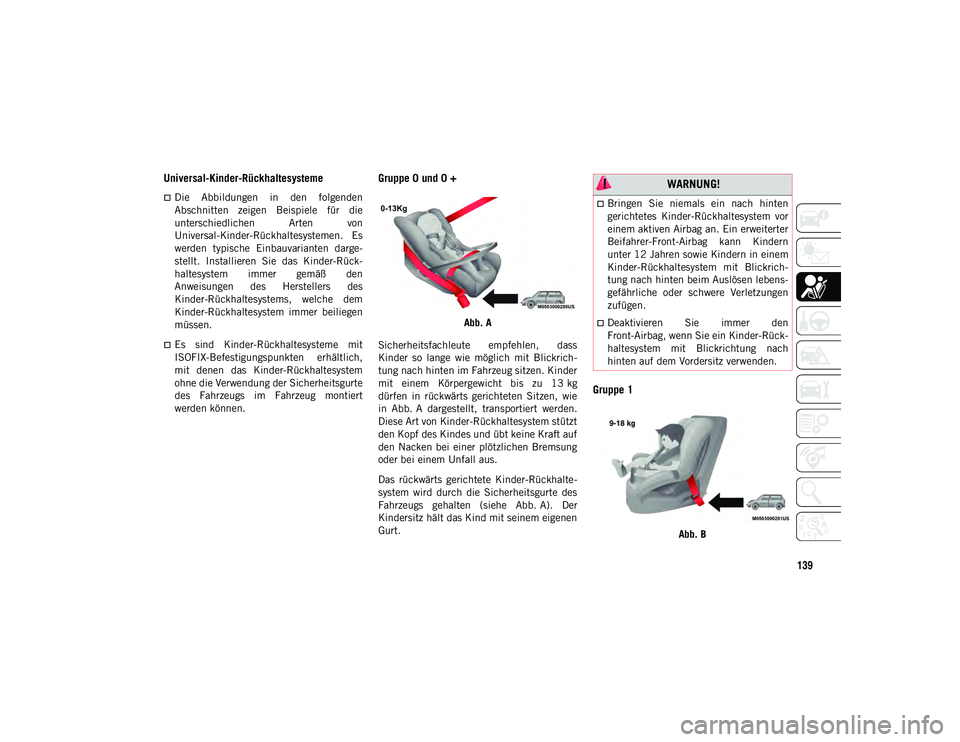

Universal-Kinder-Rückhaltesysteme
Die Abbildungen in den folgenden
Abschnitten zeigen Beispiele für die
unterschiedlichen Arten von
Universal-Kinder-Rückhaltesystemen. Es
werden typische Einbauvarianten darge-
stellt. Installieren Sie das Kinder-Rück-
haltesystem immer gemäß den
Anweisungen des Herstellers des
Kinder-Rückhaltesystems, welche dem
Kinder-Rückhaltesystem immer beiliegen
müssen.
Es sind Kinder-Rückhaltesysteme mit
ISOFIX-Befestigungspunkten erhältlich,
mit denen das Kinder-Rückhaltesystem
ohne die Verwendung der Sicherheitsgurte
des Fahrzeugs im Fahrzeug montiert
werden können.
Gruppe 0 und 0 +
Abb. A
Sicherheitsfachleute empfehlen, dass
Kinder so lange wie möglich mit Blickrich-
tung nach hinten im Fahrzeug sitzen. Kinder
mit einem Körpergewicht bis zu 13 kg
dürfen in rückwärts gerichteten Sitzen, wie
in Abb. A dargestellt, transportiert werden.
Diese Art von Kinder-Rückhaltesystem stützt
den Kopf des Kindes und übt keine Kraft auf
den Nacken bei einer plötzlichen Bremsung
oder bei einem Unfall aus.
Das rückwärts gerichtete Kinder-Rückhalte-
system wird durch die Sicherheitsgurte des
Fahrzeugs gehalten (siehe Abb. A). Der
Kindersitz hält das Kind mit seinem eigenen
Gurt.
Gruppe 1
Abb. B
WARNUNG!
Bringen Sie niemals ein nach hinten
gerichtetes Kinder-Rückhaltesystem vor
einem aktiven Airbag an. Ein erweiterter
Beifahrer-Front-Airbag kann Kindern
unter 12 Jahren sowie Kindern in einem
Kinder-Rückhaltesystem mit Blickrich-
tung nach hinten beim Auslösen lebens-
gefährliche oder schwere Verletzungen
zufügen.
Deaktivieren Sie immer den
Front-Airbag, wenn Sie ein Kinder-Rück-
haltesystem mit Blickrichtung nach
hinten auf dem Vordersitz verwenden.
2020_JEEP_JL_WRANGLER_UG_LHD_DE.book Page 139

SICHERHEIT
140
(Fortsetzung)

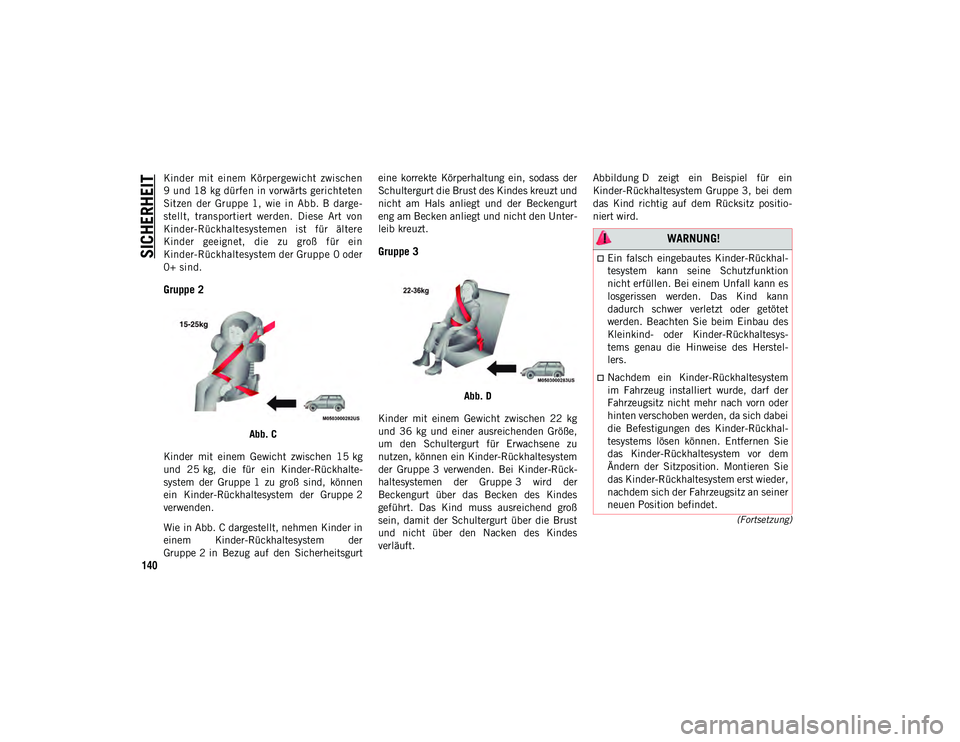

Kinder mit einem Körpergewicht zwischen
9 und 18 kg dürfen in vorwärts gerichteten
Sitzen der Gruppe 1, wie in Abb. B darge-
stellt, transportiert werden. Diese Art von
Kinder-Rückhaltesystemen ist für ältere
Kinder geeignet, die zu groß für ein
Kinder-Rückhaltesystem der Gruppe 0 oder
0+ sind.

Gruppe 2
Abb. C
Kinder mit einem Gewicht zwischen 15 kg
und 25 kg, die für ein Kinder-Rückhalte-
system der Gruppe 1 zu groß sind, können
ein Kinder-Rückhaltesystem der Gruppe 2
verwenden.
Wie in Abb. C dargestellt, nehmen Kinder in
einem Kinder-Rückhaltesystem der
Gruppe 2 in Bezug auf den Sicherheitsgurt eine korrekte Körperhaltung ein, sodass der
Schultergurt die Brust des Kindes kreuzt und
nicht am Hals anliegt und der Beckengurt
eng am Becken anliegt und nicht den Unter-
leib kreuzt.
Gruppe 3
Abb. D
Kinder mit einem Gewicht zwischen 22 kg
und 36 kg und einer ausreichenden Größe,
um den Schultergurt für Erwachsene zu
nutzen, können ein Kinder-Rückhaltesystem
der Gruppe 3 verwenden. Bei Kinder-Rück-
haltesystemen der Gruppe 3 wird der
Beckengurt über das Becken des Kindes
geführt. Das Kind muss ausreichend groß
sein, damit der Schultergurt über die Brust
und nicht über den Nacken des Kindes
verläuft. Abbildung D zeigt ein Beispiel für ein
Kinder-Rückhaltesystem Gruppe 3, bei dem
das Kind richtig auf dem Rücksitz positio-
niert wird.
WARNUNG!
Ein falsch eingebautes Kinder-Rückhal-
tesystem kann seine Schutzfunktion
nicht erfüllen. Bei einem Unfall kann es
losgerissen werden. Das Kind kann
dadurch schwer verletzt oder getötet
werden. Beachten Sie beim Einbau des
Kleinkind- oder Kinder-Rückhaltesys-
tems genau die Hinweise des Herstel-
lers.
Nachdem ein Kinder-Rückhaltesystem
im Fahrzeug installiert wurde, darf der
Fahrzeugsitz nicht mehr nach vorn oder
hinten verschoben werden, da sich dabei
die Befestigungen des Kinder-Rückhal-
tesystems lösen können. Entfernen Sie
das Kinder-Rückhaltesystem vor dem
Ändern der Sitzposition. Montieren Sie
das Kinder-Rückhaltesystem erst wieder,
nachdem sich der Fahrzeugsitz an seiner
neuen Position befindet.
2020_JEEP_JL_WRANGLER_UG_LHD_DE.book Page 140

141
Eignung von Beifahrersitzen für die Verwendung mit Universal-Kinder-Rückhaltesystemen
In der folgenden Tabelle ist die Eignung der einzelnen Fahrgastsitze für die Verwendung mit Universal-Kinder-Rückhaltesystemen gemäß der
europäischen Richtlinie 2000/3/EG aufgeführt:
TABELLE FÜR SITZPOSITIONEN FÜR UNIVERSAL-KINDERSITZE – 2-Türer-Sitzposition
Wenn das Kinder-Rückhaltesystem nicht
benötigt wird, ist es mit dem Sicher-
heitsgurt oder den ISOFIX-Befestigungs-
punkten im Fahrzeug zu befestigen oder
aus dem Fahrzeug zu entfernen. Lassen
Sie es nicht lose im Fahrzeug liegen. Bei
scharfem Abbremsen oder bei einem
Unfall kann es die Fahrzeuginsassen
oder Rückenlehnen treffen und schwere
Verletzungen verursachen.
WARNUNG! (Fortsetzung)
Gewichtsgruppe Beifahrer
Hinten außen
Airbag ON (Ein) Airbag OFF (Aus)
Gruppe 0 bis 10 kg XXU
Gruppe 0 bis 13 kg XXU
Gruppe I 9 bis 18 kg XXU
Gruppe II 15 bis 25 kg XXU
Gruppe III 22 bis 36 kg XXU
2020_JEEP_JL_WRANGLER_UG_LHD_DE.book Page 141

SICHERHEIT
142

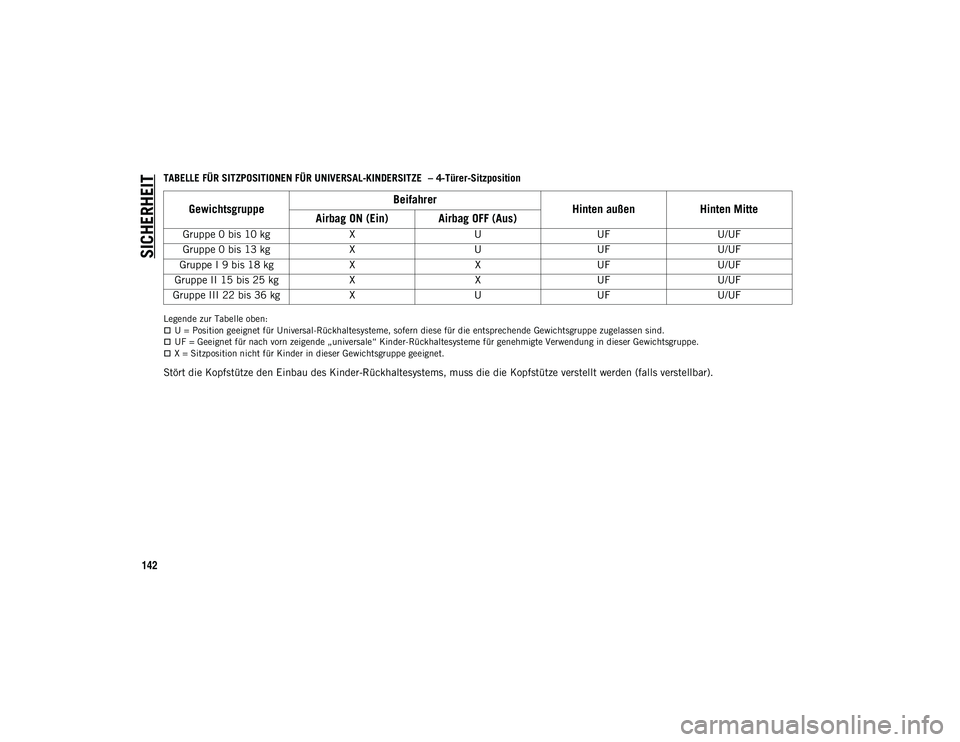

TABELLE FÜR SITZPOSITIONEN FÜR UNIVERSAL-KINDERSITZE – 4-Türer-Sitzposition
Legende zur Tabelle oben:U = Position geeignet für Universal-Rückhaltesysteme, sofern diese für die entsprechende Gewichtsgruppe zugelassen sind.UF = Geeignet für nach vorn zeigende „universale“ Kinder-Rückhaltesysteme für genehmigte Verwendung in dieser Gewichtsgruppe.X = Sitzposition nicht für Kinder in dieser Gewichtsgruppe geeignet.
Stört die Kopfstütze den Einbau des Kinder-Rückhaltesystems, muss die die Kopfstütze verstellt werden (falls verstellbar).
Gewichtsgruppe Beifahrer
Hinten außenHinten Mitte
Airbag ON (Ein) Airbag OFF (Aus)
Gruppe 0 bis 10 kg XUUFU/UF
Gruppe 0 bis 13 kg XUUFU/UF
Gruppe I 9 bis 18 kg XXUFU/UF
Gruppe II 15 bis 25 kg XXUFU/UF
Gruppe III 22 bis 36 kg XUUFU/UF
2020_JEEP_JL_WRANGLER_UG_LHD_DE.book Page 142
