2020 FIAT TIPO 5DOORS STATION WAGON Manual de Uso e Manutenção (in Portuguese)

TABELA RECAPITULATIVA DOS COMANDOS NO VOLANTE
Tecla Interação
Aceitação da chamada telefónica a receber
Aceitação da segunda chamada recebida e colocação da chamada ativa em espera
Visualização da lista das últimas 10 chamadas no quadro de instrumentos (disponível nas versões e
nos mercados se presente)
Ativação do reconhecimento de voz
Interrupção da mensagem de voz, de forma a começar um novo comando vocal
Interrupção do reconhecimento vocal
Pressão longa: interação com a Siri, Apple CarPlay e Android Auto
Rejeição da chamada telefónica recebida
Conclusão da chamada telefónica em curso
Apenas com browsing de chamadas ativo, saída da apresentação no quadro de instrumentos das
últimas chamadas (disponível nas versões ou mercados se presente)
Pressão curta (modo telefone): seleção da chamada ou SMS seguinte/anterior (apenas com browsing
de chamadas ativo) no quadro de bordo (disponível nas versões e mercados onde presente)
279

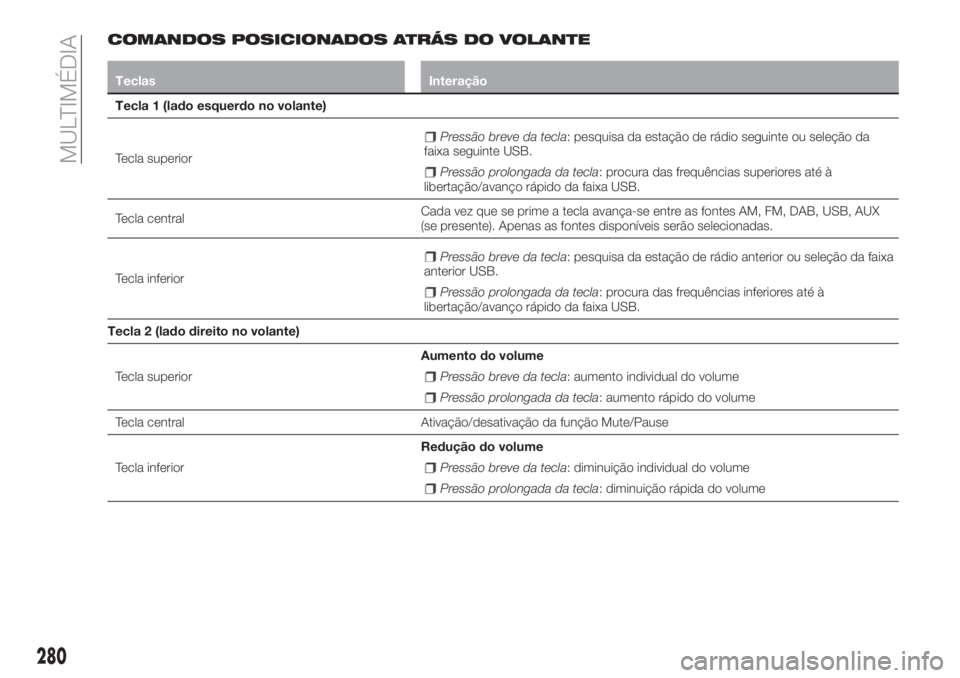

COMANDOS POSICIONADOS ATRÁS DO VOLANTE
Teclas Interação
Tecla 1 (lado esquerdo no volante)
Tecla superior
Pressão breve da tecla: pesquisa da estação de rádio seguinte ou seleção da
faixa seguinte USB.
Pressão prolongada da tecla: procura das frequências superiores até à
libertação/avanço rápido da faixa USB.
Tecla centralCada vez que se prime a tecla avança-se entre as fontes AM, FM, DAB, USB, AUX
(se presente). Apenas as fontes disponíveis serão selecionadas.
Tecla inferior
Pressão breve da tecla: pesquisa da estação de rádio anterior ou seleção da faixa
anterior USB.
Pressão prolongada da tecla: procura das frequências inferiores até à
libertação/avanço rápido da faixa USB.
Tecla 2 (lado direito no volante)
Tecla superiorAumento do volume
Pressão breve da tecla: aumento individual do volume
Pressão prolongada da tecla: aumento rápido do volume
Tecla central Ativação/desativação da função Mute/Pause
Tecla inferiorRedução do volume
Pressão breve da tecla: diminuição individual do volume
Pressão prolongada da tecla: diminuição rápida do volume
280
MULTIMÉDIA

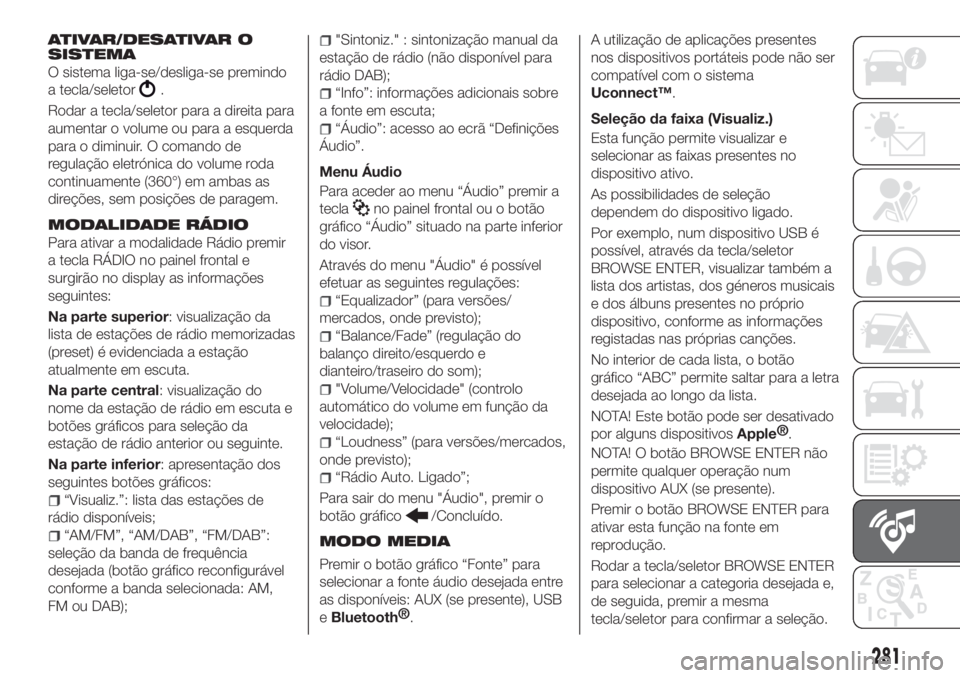

ATIVAR/DESATIVAR O
SISTEMA
O sistema liga-se/desliga-se premindo
a tecla/seletor
.
Rodar a tecla/seletor para a direita para
aumentar o volume ou para a esquerda
para o diminuir. O comando de
regulação eletrónica do volume roda
continuamente (360°) em ambas as
direções, sem posições de paragem.
MODALIDADE RÁDIO
Para ativar a modalidade Rádio premir
a tecla RÁDIO no painel frontal e
surgirão no display as informações
seguintes:
Na parte superior: visualização da
lista de estações de rádio memorizadas
(preset) é evidenciada a estação
atualmente em escuta.
Na parte central: visualização do
nome da estação de rádio em escuta e
botões gráficos para seleção da
estação de rádio anterior ou seguinte.
Na parte inferior: apresentação dos
seguintes botões gráficos:
“Visualiz.”: lista das estações de
rádio disponíveis;
“AM/FM”, “AM/DAB”, “FM/DAB”:
seleção da banda de frequência
desejada (botão gráfico reconfigurável
conforme a banda selecionada: AM,
FM ou DAB);
"Sintoniz." : sintonização manual da
estação de rádio (não disponível para
rádio DAB);
“Info”: informações adicionais sobre
a fonte em escuta;
“Áudio”: acesso ao ecrã “Definições
Áudio”.
Menu Áudio
Para aceder ao menu “Áudio” premir a
tecla
no painel frontal ou o botão
gráfico “Áudio” situado na parte inferior
do visor.
Através do menu "Áudio" é possível
efetuar as seguintes regulações:
“Equalizador” (para versões/
mercados, onde previsto);
“Balance/Fade” (regulação do
balanço direito/esquerdo e
dianteiro/traseiro do som);
"Volume/Velocidade" (controlo
automático do volume em função da
velocidade);
“Loudness” (para versões/mercados,
onde previsto);
“Rádio Auto. Ligado”;
Para sair do menu "Áudio", premir o
botão gráfico
/Concluído.
MODO MEDIA
Premir o botão gráfico “Fonte” para
selecionar a fonte áudio desejada entre
as disponíveis: AUX (se presente), USB
e
Bluetooth®
.A utilização de aplicações presentes
nos dispositivos portáteis pode não ser
compatível com o sistema
Uconnect™.
Seleção da faixa (Visualiz.)
Esta função permite visualizar e
selecionar as faixas presentes no
dispositivo ativo.
As possibilidades de seleção
dependem do dispositivo ligado.
Por exemplo, num dispositivo USB é
possível, através da tecla/seletor
BROWSE ENTER, visualizar também a
lista dos artistas, dos géneros musicais
e dos álbuns presentes no próprio
dispositivo, conforme as informações
registadas nas próprias canções.
No interior de cada lista, o botão
gráfico “ABC” permite saltar para a letra
desejada ao longo da lista.
NOTA! Este botão pode ser desativado
por alguns dispositivos
Apple®
.
NOTA! O botão BROWSE ENTER não
permite qualquer operação num
dispositivo AUX (se presente).
Premir o botão BROWSE ENTER para
ativar esta função na fonte em
reprodução.
Rodar a tecla/seletor BROWSE ENTER
para selecionar a categoria desejada e,
de seguida, premir a mesma
tecla/seletor para confirmar a seleção.
281

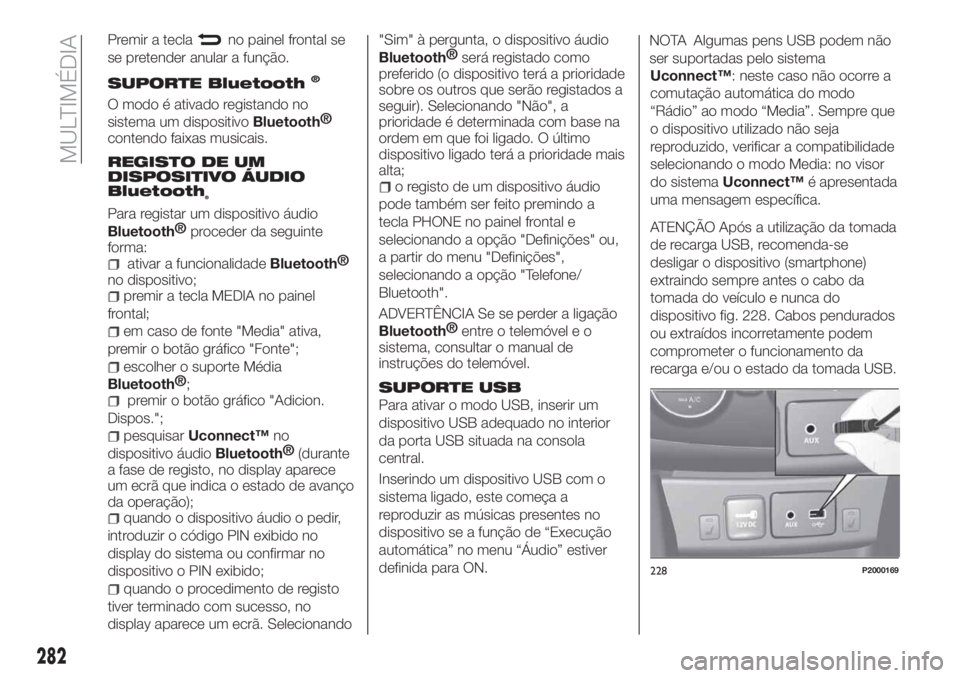

Premir a teclano painel frontal se
se pretender anular a função.
SUPORTE Bluetooth®
O modo é ativado registando no
sistema um dispositivo
Bluetooth®
contendo faixas musicais.
REGISTO DE UM
DISPOSITIVO ÁUDIO
Bluetooth
®
Para registar um dispositivo áudio
Bluetooth®
proceder da seguinte
forma:
ativar a funcionalidadeBluetooth®
no dispositivo;
premir a tecla MEDIA no painel
frontal;
em caso de fonte "Media" ativa,
premir o botão gráfico "Fonte";
escolher o suporte Média
Bluetooth®
;
premir o botão gráfico "Adicion.
Dispos.";
pesquisarUconnect™no
dispositivo áudio
Bluetooth®
(durante
a fase de registo, no display aparece
um ecrã que indica o estado de avanço
da operação);
quando o dispositivo áudio o pedir,
introduzir o código PIN exibido no
display do sistema ou confirmar no
dispositivo o PIN exibido;
quando o procedimento de registo
tiver terminado com sucesso, no
display aparece um ecrã. Selecionando"Sim" à pergunta, o dispositivo áudio
Bluetooth®
será registado como
preferido (o dispositivo terá a prioridade
sobre os outros que serão registados a
seguir). Selecionando "Não", a
prioridade é determinada com base na
ordem em que foi ligado. O último
dispositivo ligado terá a prioridade mais
alta;
o registo de um dispositivo áudio
pode também ser feito premindo a
tecla PHONE no painel frontal e
selecionando a opção "Definições" ou,
a partir do menu "Definições",
selecionando a opção "Telefone/
Bluetooth".
ADVERTÊNCIA Se se perder a ligação
Bluetooth®
entre o telemóvel e o
sistema, consultar o manual de
instruções do telemóvel.
SUPORTE USB
Para ativar o modo USB, inserir um
dispositivo USB adequado no interior
da porta USB situada na consola
central.
Inserindo um dispositivo USB com o
sistema ligado, este começa a
reproduzir as músicas presentes no
dispositivo se a função de “Execução
automática” no menu “Áudio” estiver
definida para ON.
NOTA Algumas pens USB podem não
ser suportadas pelo sistema
Uconnect™: neste caso não ocorre a
comutação automática do modo
“Rádio” ao modo “Media”. Sempre que
o dispositivo utilizado não seja
reproduzido, verificar a compatibilidade
selecionando o modo Media: no visor
do sistemaUconnect™é apresentada
uma mensagem específica.
ATENÇÃO Após a utilização da tomada
de recarga USB, recomenda-se
desligar o dispositivo (smartphone)
extraindo sempre antes o cabo da
tomada do veículo e nunca do
dispositivo fig. 228. Cabos pendurados
ou extraídos incorretamente podem
comprometer o funcionamento da
recarga e/ou o estado da tomada USB.
228P2000169
282
MULTIMÉDIA

garantido uma vez que depende do
tipo/marca do dispositivo externo).
SUPORTE AUX
(se presente)
Para activar a modalidade AUX,
introduzir um dispositivo adequado no
interior da porta AUX presente no
veículo.
Inserindo um dispositivo com tomada
de saída AUX, o sistema começa a
reproduzir a fonte AUX ligada caso a
mesma já esteja em reprodução.
Regular o volume através do
botão/seletor
no painel frontal ou
através do comando de regulação do
volume do dispositivo ligado.
AVISOS
As funções do dispositivo ligado à
tomada AUX são geridas directamente
pelo próprio dispositivo: não é,
portanto, possível mudar de
faixa/pasta/playlist ou controlar o
início/fim/pausa da reprodução através
dos comandos presentes no painel
frontal ou através dos comandos no
volante.
Não deixe o cabo do leitor portátil
ligado à tomada AUX após o
desligamento para evitar possíveis
silvos nos altifalantes.
MODO TELEFONE
ATIVAÇÃO DO MODO TELEFONE
Para ativar o modo Telefone, premir a
tecla PHONE no painel frontal.
NOTA Para a lista dos telemóveis e das
funcionalidades suportadas, consultar o
site www.DriveUconnect.eu
Através dos botões gráficos
apresentados no display é possível:
compor o número de telefone
(utilizando o teclado gráfico presente no
visor);
apresentar e ligar para os contactos
presentes na lista de contactos do
telemóvel;
apresentar e ligar para os contactos
a partir dos registos das chamadas
recentes;
emparelhar até 10 telefones/
dispositivos áudio para facilitar e
acelerar o acesso e a ligação;
transferir as chamadas do sistema
para o telemóvel e vice-versa e
desativar o áudio do microfone do
sistema para conversas privadas.
O áudio do telemóvel é transmitido
através do sistema áudio do veículo: o
sistema desativa automaticamente o
áudio do autorrádio quando se utiliza a
função Telefone.REGISTAR UM TELEMÓVEL
ATENÇÃO Efetuar esta operação
apenas com o veículo parado e em
condições de segurança; a
funcionalidade é desativada com o
veículo em movimento.
De seguida descreve-se o
procedimento de registo do telemóvel:
de qualquer forma, consultar sempre o
manual de instruções do telemóvel.
Para registar o telemóvel, proceder do
seguinte modo:
ativar a funçãoBluetooth®
no
telemóvel;
premir a tecla PHONE no painel
frontal;
se ainda não estiver presente
nenhum telefone registado no sistema,
o visor apresenta um ecrã específico;
selecionar “Sim” para iniciar o
procedimento de registo e, de seguida,
pesquisar o dispositivoUconnect™no
telemóvel (selecionar “Não” apresenta o
ecrã principal do telefone);
quando o telemóvel o solicitar,
introduzir através do teclado do
telemóvel o código PIN apresentado no
visor do sistema ou confirmar no
telemóvel o PIN visualizado;
a partir do ecrã “Telefone” é sempre
possível registar um telemóvel
premindo o botão gráfico “Def.”: premir
o botão gráfico “Adic. Dispos.” e
283

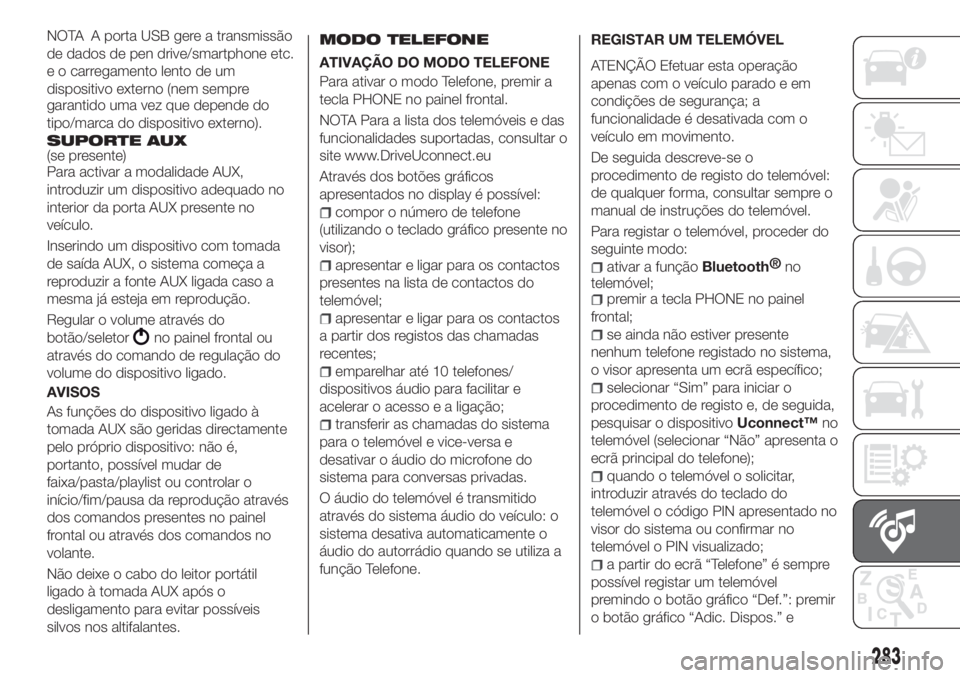

NOTA A porta USB gere a transmissão
de dados de pen drive/smartphone etc.
e o carregamento lento de um
dispositivo externo (nem sempre

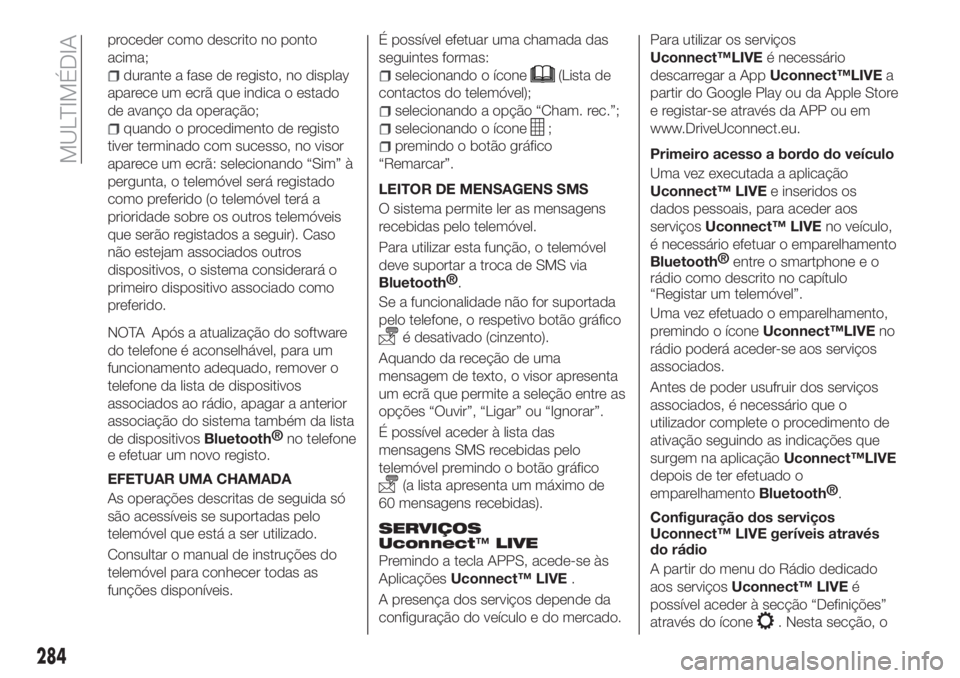

proceder como descrito no ponto
acima;
durante a fase de registo, no display
aparece um ecrã que indica o estado
de avanço da operação;
quando o procedimento de registo
tiver terminado com sucesso, no visor
aparece um ecrã: selecionando “Sim” à
pergunta, o telemóvel será registado
como preferido (o telemóvel terá a
prioridade sobre os outros telemóveis
que serão registados a seguir). Caso
não estejam associados outros
dispositivos, o sistema considerará o
primeiro dispositivo associado como
preferido.
NOTA Após a atualização do software
do telefone é aconselhável, para um
funcionamento adequado, remover o
telefone da lista de dispositivos
associados ao rádio, apagar a anterior
associação do sistema também da lista
de dispositivosBluetooth®
no telefone
e efetuar um novo registo.
EFETUAR UMA CHAMADA
As operações descritas de seguida só
são acessíveis se suportadas pelo
telemóvel que está a ser utilizado.
Consultar o manual de instruções do
telemóvel para conhecer todas as
funções disponíveis.É possível efetuar uma chamada das
seguintes formas:
selecionando o ícone(Lista de
contactos do telemóvel);
selecionando a opção “Cham. rec.”;
selecionando o ícone;
premindo o botão gráfico
“Remarcar”.
LEITOR DE MENSAGENS SMS
O sistema permite ler as mensagens
recebidas pelo telemóvel.
Para utilizar esta função, o telemóvel
deve suportar a troca de SMS via
Bluetooth®
.
Se a funcionalidade não for suportada
pelo telefone, o respetivo botão gráfico
é desativado (cinzento).
Aquando da receção de uma
mensagem de texto, o visor apresenta
um ecrã que permite a seleção entre as
opções “Ouvir”, “Ligar” ou “Ignorar”.
É possível aceder à lista das
mensagens SMS recebidas pelo
telemóvel premindo o botão gráfico
(a lista apresenta um máximo de
60 mensagens recebidas).
SERVIÇOS
Uconnect™LIVE
Premindo a tecla APPS, acede-se às
AplicaçõesUconnect™ LIVE.
A presença dos serviços depende da
configuração do veículo e do mercado.Para utilizar os serviços
Uconnect™LIVEé necessário
descarregar a AppUconnect™LIVEa
partir do Google Play ou da Apple Store
e registar-se através da APP ou em
www.DriveUconnect.eu.
Primeiro acesso a bordo do veículo
Uma vez executada a aplicação
Uconnect™ LIVEe inseridos os
dados pessoais, para aceder aos
serviçosUconnect™ LIVEno veículo,
é necessário efetuar o emparelhamento
Bluetooth®
entre o smartphone e o
rádio como descrito no capítulo
“Registar um telemóvel”.
Uma vez efetuado o emparelhamento,
premindo o íconeUconnect™LIVEno
rádio poderá aceder-se aos serviços
associados.
Antes de poder usufruir dos serviços
associados, é necessário que o
utilizador complete o procedimento de
ativação seguindo as indicações que
surgem na aplicaçãoUconnect™LIVE
depois de ter efetuado o
emparelhamento
Bluetooth®
.
Configuração dos serviços
Uconnect™ LIVE geríveis através
do rádio
A partir do menu do Rádio dedicado
aos serviçosUconnect™ LIVEé
possível aceder à secção “Definições”
através do ícone
. Nesta secção, o
284
MULTIMÉDIA

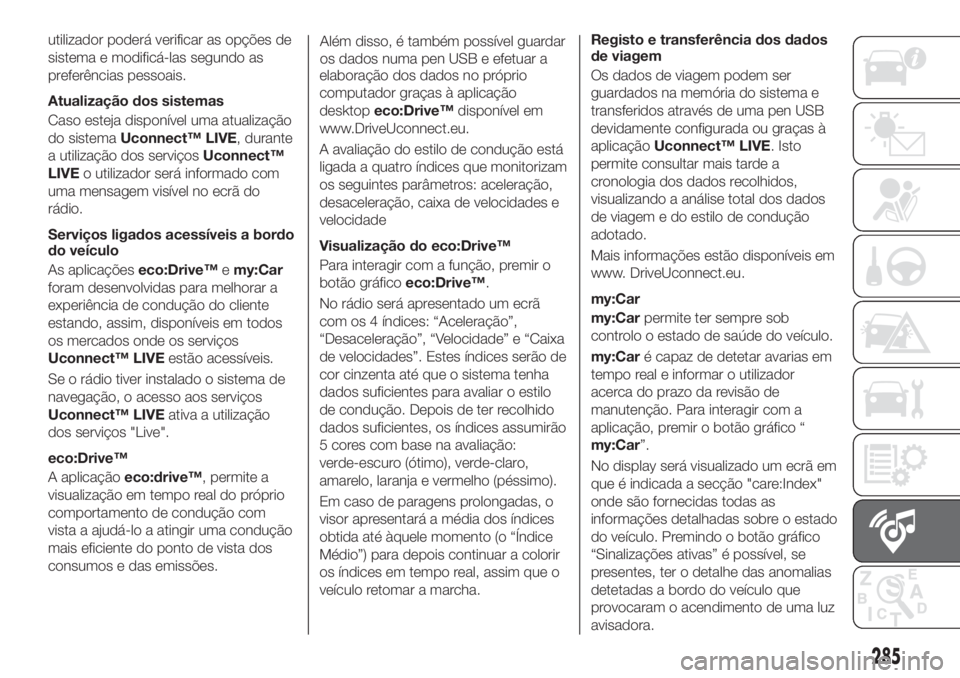

utilizador poderá verificar as opções de
sistema e modificá-las segundo as
preferências pessoais.
Atualização dos sistemas
Caso esteja disponível uma atualização
do sistemaUconnect™ LIVE, durante
a utilização dos serviçosUconnect™
LIVEo utilizador será informado com
uma mensagem visível no ecrã do
rádio.
Serviços ligados acessíveis a bordo
do veículo
As aplicaçõeseco:Drive™emy:Car
foram desenvolvidas para melhorar a
experiência de condução do cliente
estando, assim, disponíveis em todos
os mercados onde os serviços
Uconnect™ LIVEestão acessíveis.
Se o rádio tiver instalado o sistema de
navegação, o acesso aos serviços
Uconnect™ LIVEativa a utilização
dos serviços "Live".
eco:Drive™
A aplicaçãoeco:drive™, permite a
visualização em tempo real do próprio
comportamento de condução com
vista a ajudá-lo a atingir uma condução
mais eficiente do ponto de vista dos
consumos e das emissões.Além disso, é também possível guardar
os dados numa pen USB e efetuar a
elaboração dos dados no próprio
computador graças à aplicação
desktopeco:Drive™disponível em
www.DriveUconnect.eu.
A avaliação do estilo de condução está
ligada a quatro índices que monitorizam
os seguintes parâmetros: aceleração,
desaceleração, caixa de velocidades e
velocidade
Visualização do eco:Drive™
Para interagir com a função, premir o
botão gráficoeco:Drive™.
No rádio será apresentado um ecrã
com os 4 índices: “Aceleração”,
“Desaceleração”, “Velocidade” e “Caixa
de velocidades”. Estes índices serão de
cor cinzenta até que o sistema tenha
dados suficientes para avaliar o estilo
de condução. Depois de ter recolhido
dados suficientes, os índices assumirão
5 cores com base na avaliação:
verde-escuro (ótimo), verde-claro,
amarelo, laranja e vermelho (péssimo).
Em caso de paragens prolongadas, o
visor apresentará a média dos índices
obtida até àquele momento (o “Índice
Médio”) para depois continuar a colorir
os índices em tempo real, assim que o
veículo retomar a marcha.Registo e transferência dos dados
de viagem
Os dados de viagem podem ser
guardados na memória do sistema e
transferidos através de uma pen USB
devidamente configurada ou graças à
aplicaçãoUconnect™ LIVE. Isto
permite consultar mais tarde a
cronologia dos dados recolhidos,
visualizando a análise total dos dados
de viagem e do estilo de condução
adotado.
Mais informações estão disponíveis em
www. DriveUconnect.eu.
my:Car
my:Carpermite ter sempre sob
controlo o estado de saúde do veículo.
my:Caré capaz de detetar avarias em
tempo real e informar o utilizador
acerca do prazo da revisão de
manutenção. Para interagir com a
aplicação, premir o botão gráfico “
my:Car”.
No display será visualizado um ecrã em
que é indicada a secção "care:Index"
onde são fornecidas todas as
informações detalhadas sobre o estado
do veículo. Premindo o botão gráfico
“Sinalizações ativas” é possível, se
presentes, ter o detalhe das anomalias
detetadas a bordo do veículo que
provocaram o acendimento de uma luz
avisadora.
285

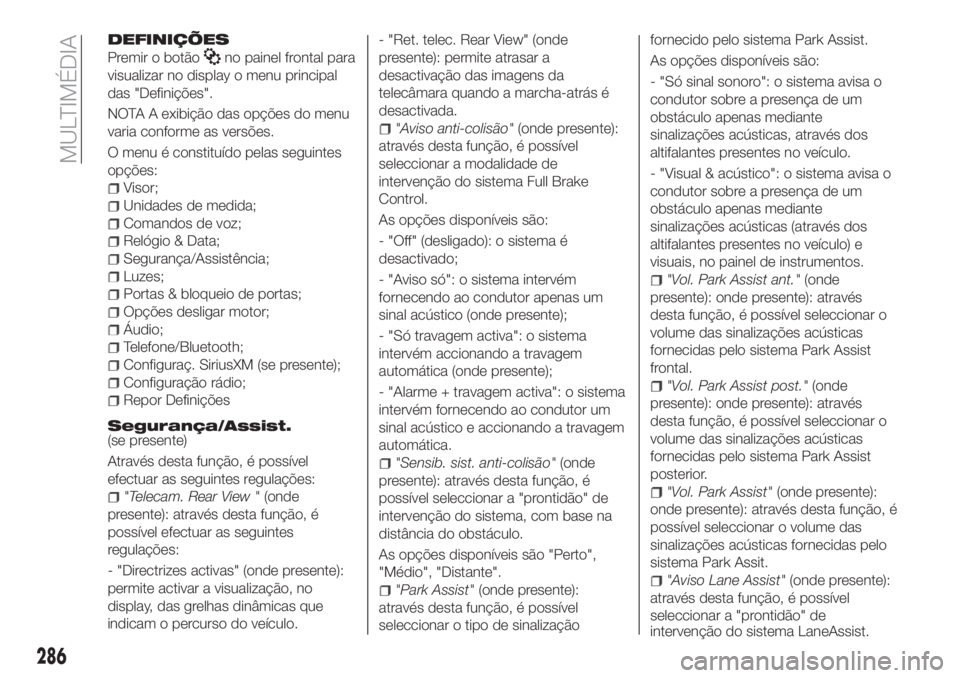

DEFINIÇÕES
Premir o botãono painel frontal para
visualizar no display o menu principal
das "Definições".
NOTA A exibição das opções do menu
varia conforme as versões.
O menu é constituído pelas seguintes
opções:
Visor;
Unidades de medida;
Comandos de voz;
Relógio & Data;
Segurança/Assistência;
Luzes;
Portas & bloqueio de portas;
Opções desligar motor;
Áudio;
Telefone/Bluetooth;
Configuraç. SiriusXM (se presente);
Configuração rádio;
Repor Definições
Segurança/Assist.(se presente)
Através desta função, é possível
efectuar as seguintes regulações:
"Telecam. Rear View "(onde
presente): através desta função, é
possível efectuar as seguintes
regulações:
- "Directrizes activas" (onde presente):
permite activar a visualização, no
display, das grelhas dinâmicas que
indicam o percurso do veículo.- "Ret. telec. Rear View" (onde
presente): permite atrasar a
desactivação das imagens da
telecâmara quando a marcha-atrás é
desactivada.
"Aviso anti-colisão"(onde presente):
através desta função, é possível
seleccionar a modalidade de
intervenção do sistema Full Brake
Control.
As opções disponíveis são:
- "Off" (desligado): o sistema é
desactivado;
- "Aviso só": o sistema intervém
fornecendo ao condutor apenas um
sinal acústico (onde presente);
- "Só travagem activa": o sistema
intervém accionando a travagem
automática (onde presente);
- "Alarme + travagem activa": o sistema
intervém fornecendo ao condutor um
sinal acústico e accionando a travagem
automática.
"Sensib. sist. anti-colisão"(onde
presente): através desta função, é
possível seleccionar a "prontidão" de
intervenção do sistema, com base na
distância do obstáculo.
As opções disponíveis são "Perto",
"Médio", "Distante".
"Park Assist"(onde presente):
através desta função, é possível
seleccionar o tipo de sinalizaçãofornecido pelo sistema Park Assist.
As opções disponíveis são:
- "Só sinal sonoro": o sistema avisa o
condutor sobre a presença de um
obstáculo apenas mediante
sinalizações acústicas, através dos
altifalantes presentes no veículo.
- "Visual & acústico": o sistema avisa o
condutor sobre a presença de um
obstáculo apenas mediante
sinalizações acústicas (através dos
altifalantes presentes no veículo) e
visuais, no painel de instrumentos.
"Vol. Park Assist ant."(onde
presente): onde presente): através
desta função, é possível seleccionar o
volume das sinalizações acústicas
fornecidas pelo sistema Park Assist
frontal.
"Vol. Park Assist post."(onde
presente): onde presente): através
desta função, é possível seleccionar o
volume das sinalizações acústicas
fornecidas pelo sistema Park Assist
posterior.
"Vol. Park Assist"(onde presente):
onde presente): através desta função, é
possível seleccionar o volume das
sinalizações acústicas fornecidas pelo
sistema Park Assit.
"Aviso Lane Assist"(onde presente):
através desta função, é possível
seleccionar a "prontidão" de
286
MULTIMÉDIA
intervenção do sistema LaneAssist.
