2020 FIAT TIPO 5DOORS STATION WAGON Manual de Uso e Manutenção (in Portuguese)

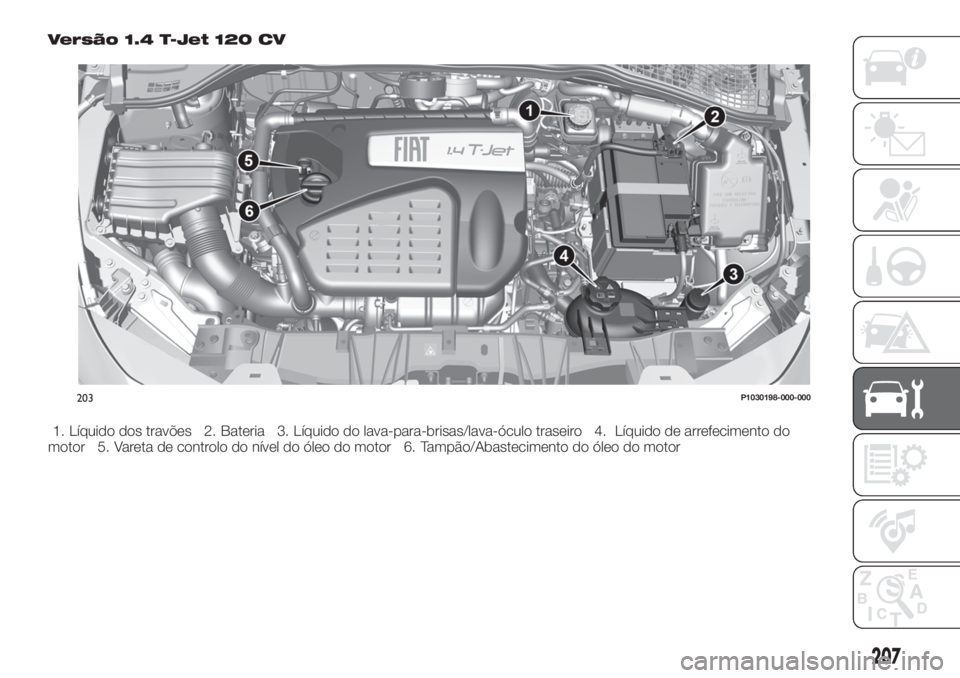

Versão 1.4 T-Jet 120 CV
1. Líquido dos travões 2. Bateria 3. Líquido do lava-para-brisas/lava-óculo traseiro 4. Líquido de arrefecimento do
motor 5. Vareta de controlo do nível do óleo do motor 6. Tampão/Abastecimento do óleo do motor
203P1030198-000-000
207

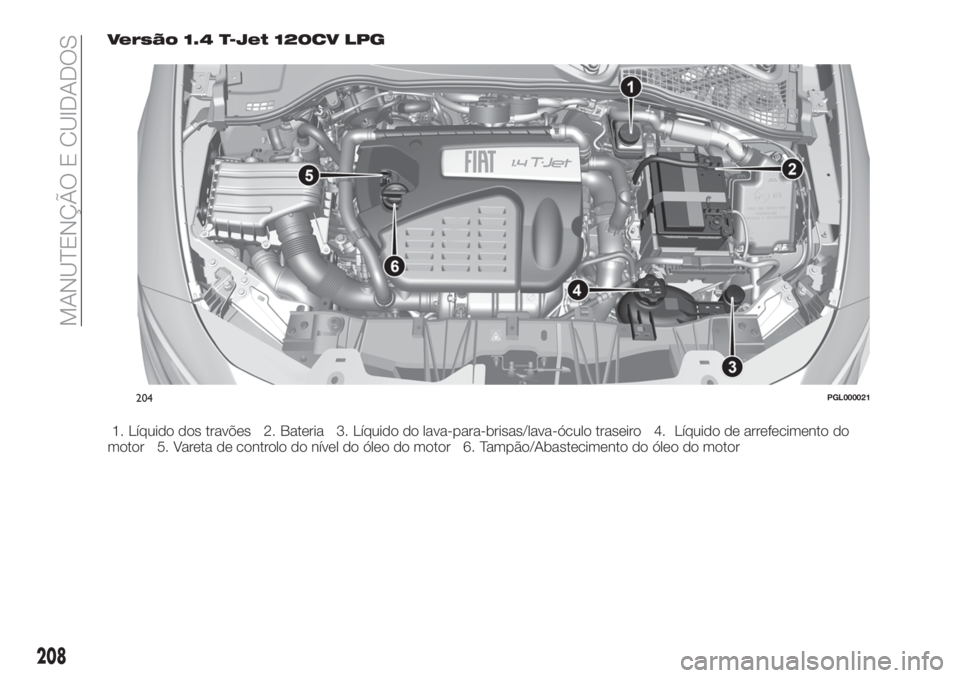

Versão 1.4 T-Jet 120CV LPG
1. Líquido dos travões 2. Bateria 3. Líquido do lava-para-brisas/lava-óculo traseiro 4. Líquido de arrefecimento do
motor 5. Vareta de controlo do nível do óleo do motor 6. Tampão/Abastecimento do óleo do motor
204PGL000021
208
MANUTENÇÃO E CUIDADOS

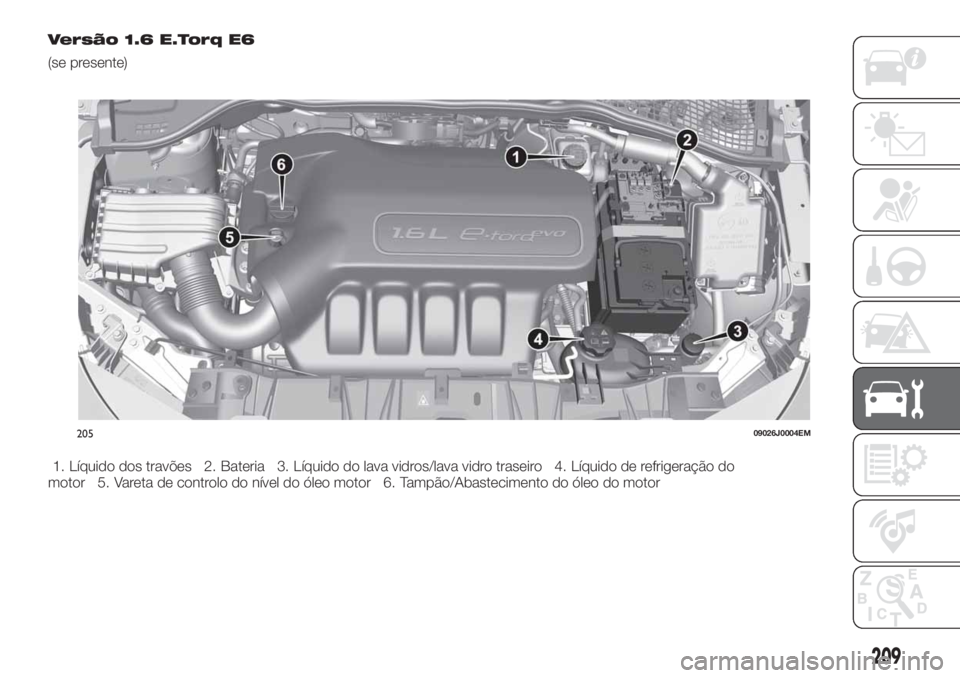

Versão 1.6 E.Torq E6
(se presente)
1. Líquido dos travões 2. Bateria 3. Líquido do lava vidros/lava vidro traseiro 4. Líquido de refrigeração do
motor 5. Vareta de controlo do nível do óleo motor 6. Tampão/Abastecimento do óleo do motor
20509026J0004EM
209

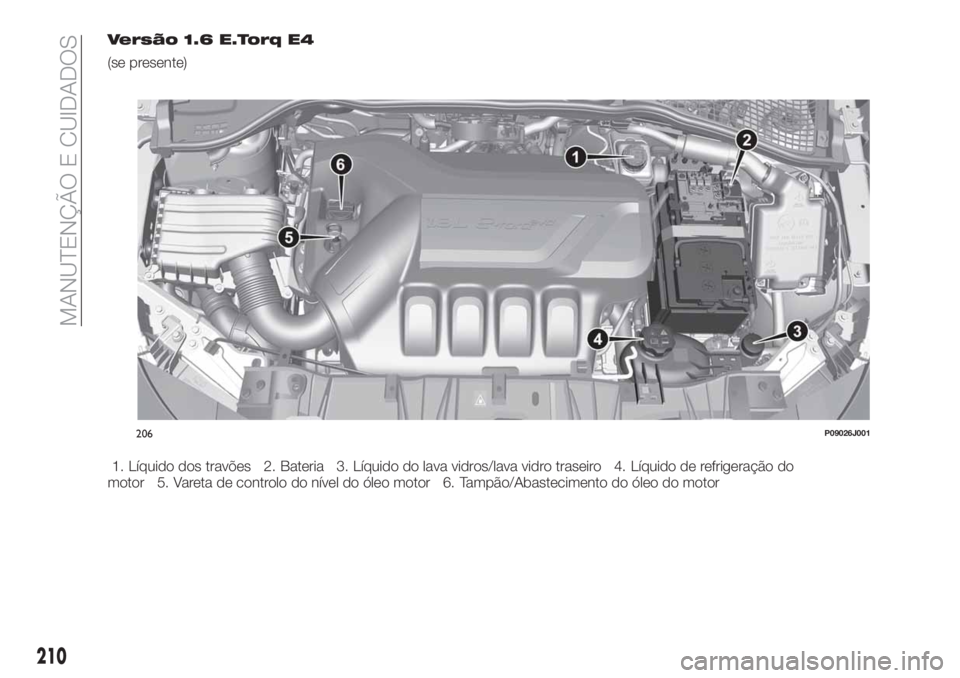

Versão 1.6 E.Torq E4
(se presente)
1. Líquido dos travões 2. Bateria 3. Líquido do lava vidros/lava vidro traseiro 4. Líquido de refrigeração do
motor 5. Vareta de controlo do nível do óleo motor 6. Tampão/Abastecimento do óleo do motor
206P09026J001
210
MANUTENÇÃO E CUIDADOS

Versão 1.6 16 V Multijet/1.6 16 V Multijet ECO sem UREA
1. Líquido dos travões 2. Bateria 3. Líquido do lava vidros/lava vidro traseiro 4. Líquido de refrigeração do
motor 5. Vareta de controlo do nível do óleo motor 6. Tampão/Abastecimento do óleo do motor
20709026J0003EM
211

Versão 1.6 16 V Multijet/1.6 16 V Multijet ECO com UREA
1. Líquido dos travões 2. Bateria 3. Líquido do lava vidros/lava vidro traseiro 4. Líquido de refrigeração do
motor 5. Vareta de controlo do nível do óleo motor 6. Tampão/Abastecimento do óleo do motor
20809026J0006EM
212
MANUTENÇÃO E CUIDADOS

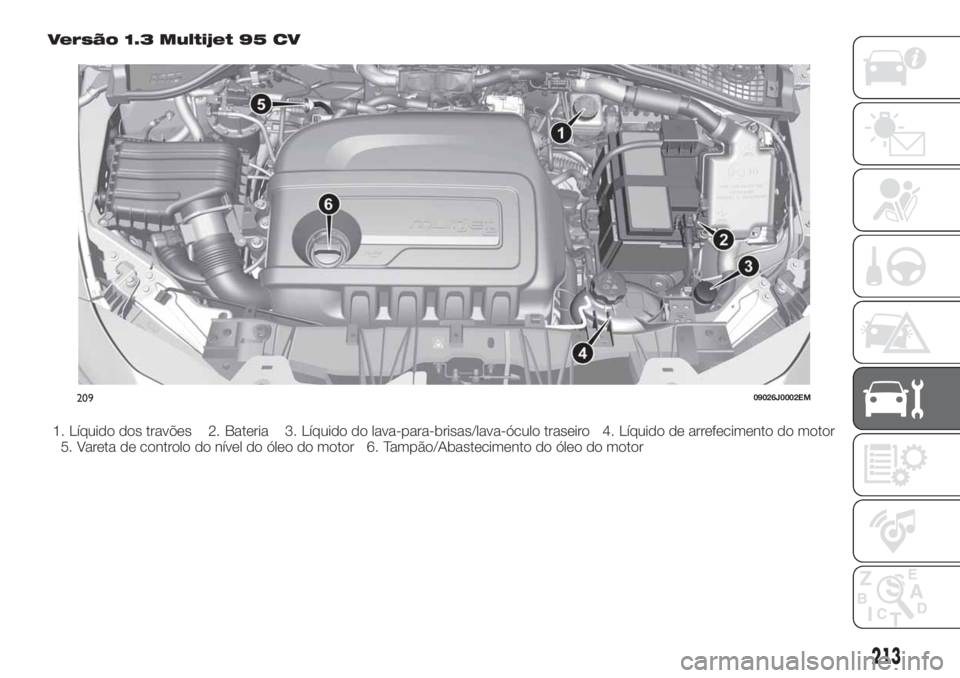

Versão 1.3 Multijet 95 CV
1. Líquido dos travões 2. Bateria 3. Líquido do lava-para-brisas/lava-óculo traseiro 4. Líquido de arrefecimento do motor
5. Vareta de controlo do nível do óleo do motor 6. Tampão/Abastecimento do óleo do motor
20909026J0002EM
213

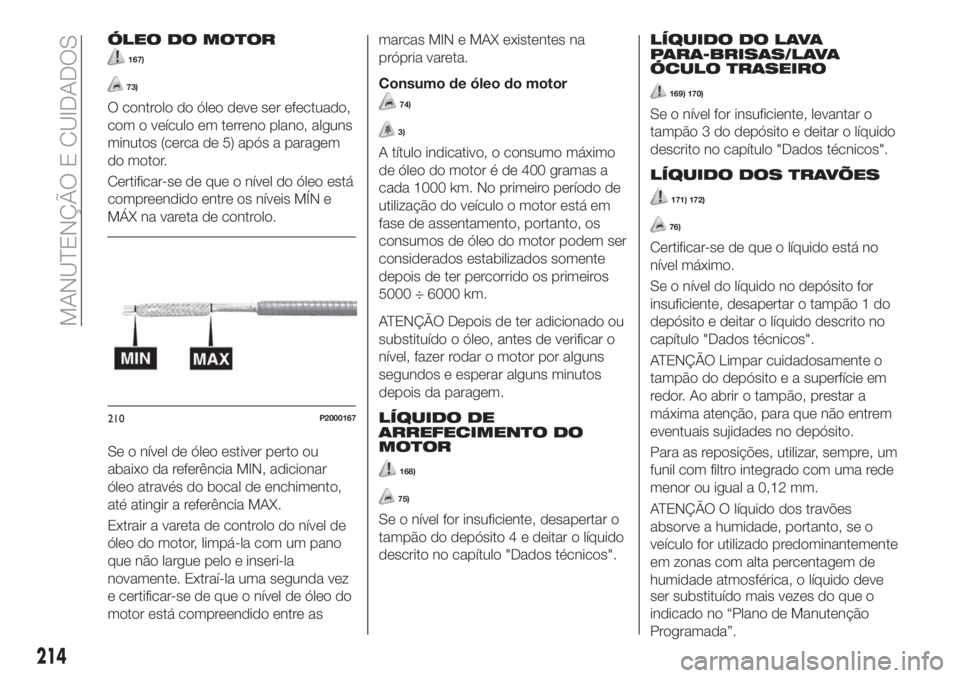

ÓLEO DO MOTOR
167)
73)
O controlo do óleo deve ser efectuado,
com o veículo em terreno plano, alguns
minutos (cerca de 5) após a paragem
do motor.
Certificar-se de que o nível do óleo está
compreendido entre os níveis MÍN e
MÁX na vareta de controlo.
Se o nível de óleo estiver perto ou
abaixo da referência MIN, adicionar
óleo através do bocal de enchimento,
até atingir a referência MAX.
Extrair a vareta de controlo do nível de
óleo do motor, limpá-la com um pano
que não largue pelo e inseri-la
novamente. Extraí-la uma segunda vez
e certificar-se de que o nível de óleo do
motor está compreendido entre asmarcas MIN e MAX existentes na
própria vareta.
Consumo de óleo do motor74)
3)
A título indicativo, o consumo máximo
de óleo do motor é de 400 gramas a
cada 1000 km. No primeiro período de
utilização do veículo o motor está em
fase de assentamento, portanto, os
consumos de óleo do motor podem ser
considerados estabilizados somente
depois de ter percorrido os primeiros
5000 ÷ 6000 km.
ATENÇÃO Depois de ter adicionado ou
substituído o óleo, antes de verificar o
nível, fazer rodar o motor por alguns
segundos e esperar alguns minutos
depois da paragem.
LÍQUIDO DE
ARREFECIMENTO DO
MOTOR
168)
75)
Se o nível for insuficiente, desapertar o
tampão do depósito 4 e deitar o líquido
descrito no capítulo "Dados técnicos".
LÍQUIDO DO LAVA
PARA-BRISAS/LAVA
ÓCULO TRASEIRO
169) 170)
Se o nível for insuficiente, levantar o
tampão 3 do depósito e deitar o líquido
descrito no capítulo "Dados técnicos".
LÍQUIDO DOS TRAVÕES
171) 172)
76)
Certificar-se de que o líquido está no
nível máximo.
Se o nível do líquido no depósito for
insuficiente, desapertar o tampão 1 do
depósito e deitar o líquido descrito no
capítulo "Dados técnicos".
ATENÇÃO Limpar cuidadosamente o
tampão do depósito e a superfície em
redor. Ao abrir o tampão, prestar a
máxima atenção, para que não entrem
eventuais sujidades no depósito.
Para as reposições, utilizar, sempre, um
funil com filtro integrado com uma rede
menor ou igual a 0,12 mm.
ATENÇÃO O líquido dos travões
absorve a humidade, portanto, se o
veículo for utilizado predominantemente
em zonas com alta percentagem de
humidade atmosférica, o líquido deve
210P2000167
214
MANUTENÇÃO E CUIDADOS
ser substituído mais vezes do que o
indicado no “Plano de Manutenção
Programada”.
