2020 FIAT TIPO 5DOORS STATION WAGON Manual de Uso e Manutenção (in Portuguese)

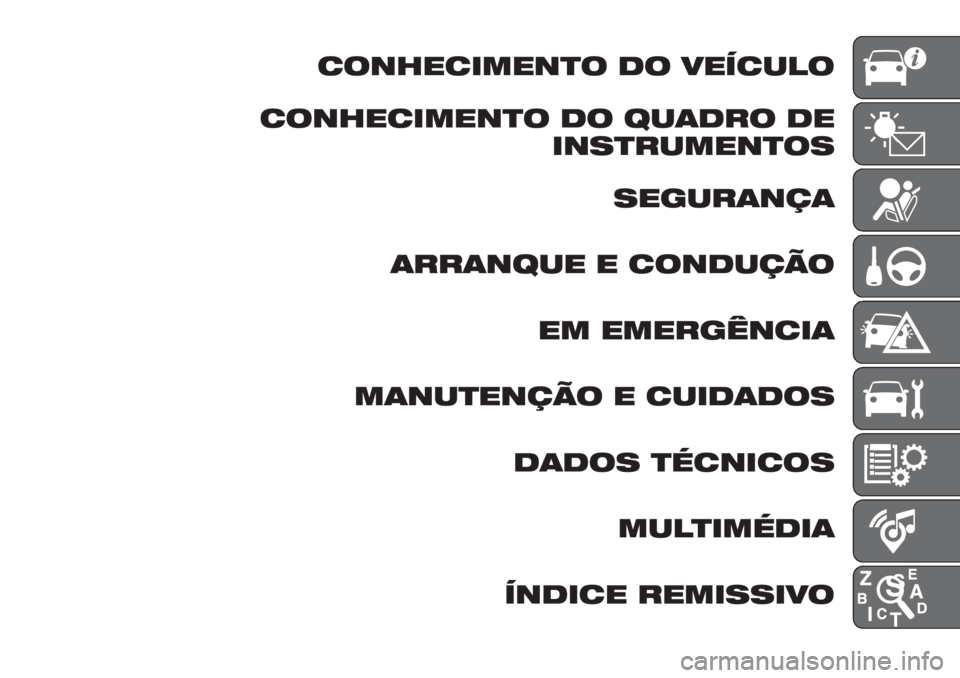

CONHECIMENTO DO VEÍCULO
CONHECIMENTO DO QUADRO DE
INSTRUMENTOS
SEGURANÇA
ARRANQUE E CONDUÇÃO
EM EMERGÊNCIA
MANUTENÇÃO E CUIDADOS
DADOS TÉCNICOS
MULTIMÉDIA
ÍNDICE REMISSIVO

CONHECIMENTO DO VEÍCULO
Começa aqui o conhecimento
aproximado do seu novo automóvel.
O manual que está a ler descreve de
forma simples e directa como é feito e
como funciona.
Por isso, é aconselhável consultá-lo
estando comodamente sentado a
bordo, de modo a permitir verificar
imediatamente o que está ilustrado.PAINEL DE INSTRUMENTOS.....10
ASCHAVES................12
DISPOSITIVO DE ARRANQUE.....13
FIAT CODE.................14
PORTAS ..................14
BANCOS..................16
APOIOS DE CABEÇA..........21
VOLANTE..................22
ESPELHOS RETROVISORES.....23
LUZES EXTERNAS............24
LUZES INTERNAS............28
LIMPA PARA-BRISAS/LIMPA-ÓCULO
POSTERIOR................29
CLIMATIZAÇÃO..............32
ELEVADORES DE VIDROS
ELÉTRICOS................36
CAPOT DO MOTOR...........37
DIRECÇÃO ASSISTIDA ELÉCTRICA
DUALDRIVE................38
BAGAGEIRA................39
PORTA-BAGAGENS/
PORTA-ESQUIS.............44
EQUIPAMENTO COM SISTEMA
LPG .....................45
ACTIVE GRILLE SHUTTER.......50
FUNÇÃO ECO...............50
9

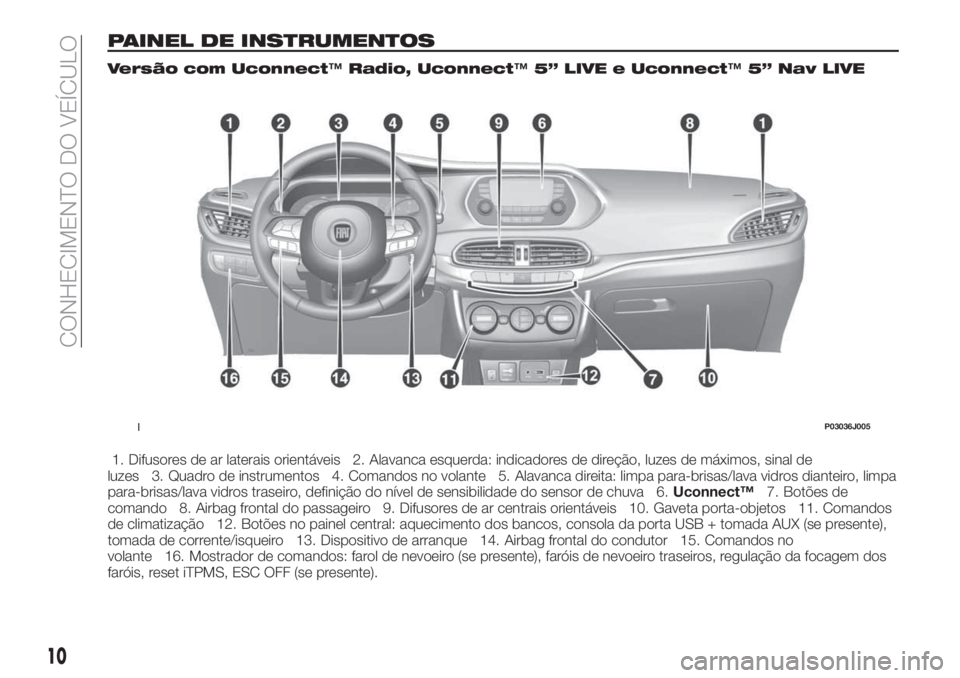

PAINEL DE INSTRUMENTOS
Versão com Uconnect™Radio, Uconnect™5” LIVE e Uconnect™5” Nav LIVE
1. Difusores de ar laterais orientáveis 2. Alavanca esquerda: indicadores de direção, luzes de máximos, sinal de
luzes 3. Quadro de instrumentos 4. Comandos no volante 5. Alavanca direita: limpa para-brisas/lava vidros dianteiro, limpa
para-brisas/lava vidros traseiro, definição do nível de sensibilidade do sensor de chuva 6.Uconnect™7. Botões de
comando 8. Airbag frontal do passageiro 9. Difusores de ar centrais orientáveis 10. Gaveta porta-objetos 11. Comandos
de climatização 12. Botões no painel central: aquecimento dos bancos, consola da porta USB + tomada AUX (se presente),
tomada de corrente/isqueiro 13. Dispositivo de arranque 14. Airbag frontal do condutor 15. Comandos no
volante 16. Mostrador de comandos: farol de nevoeiro (se presente), faróis de nevoeiro traseiros, regulação da focagem dos
faróis, reset iTPMS, ESC OFF (se presente).
1P03036J005
10
CONHECIMENTO DO VEÍCULO

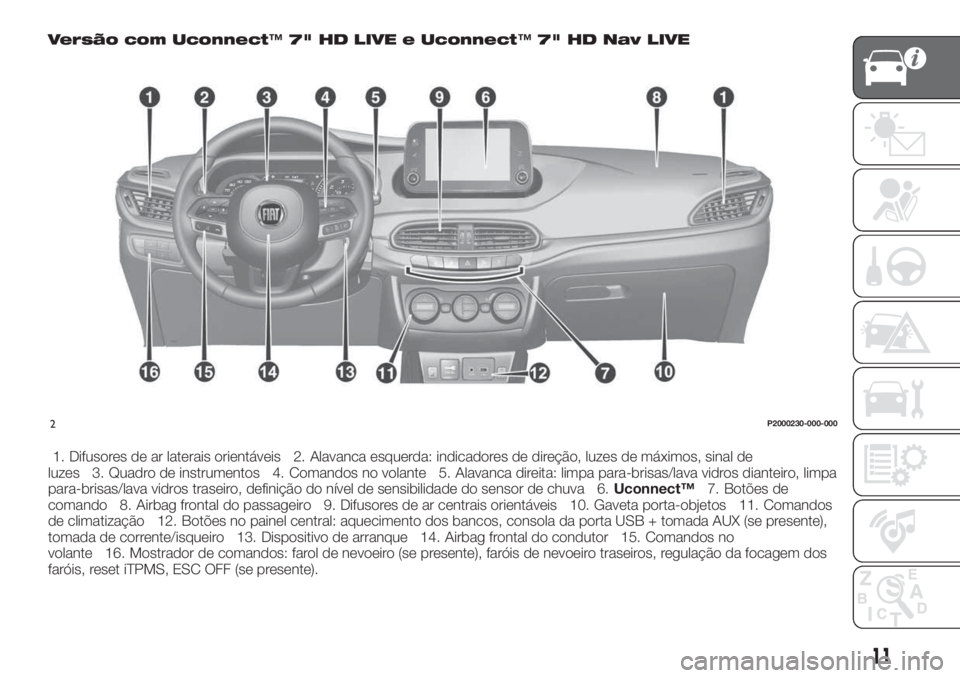

Versão com Uconnect™7" HD LIVE e Uconnect™7" HD Nav LIVE
1. Difusores de ar laterais orientáveis 2. Alavanca esquerda: indicadores de direção, luzes de máximos, sinal de
luzes 3. Quadro de instrumentos 4. Comandos no volante 5. Alavanca direita: limpa para-brisas/lava vidros dianteiro, limpa
para-brisas/lava vidros traseiro, definição do nível de sensibilidade do sensor de chuva 6.Uconnect™7. Botões de
comando 8. Airbag frontal do passageiro 9. Difusores de ar centrais orientáveis 10. Gaveta porta-objetos 11. Comandos
de climatização 12. Botões no painel central: aquecimento dos bancos, consola da porta USB + tomada AUX (se presente),
tomada de corrente/isqueiro 13. Dispositivo de arranque 14. Airbag frontal do condutor 15. Comandos no
volante 16. Mostrador de comandos: farol de nevoeiro (se presente), faróis de nevoeiro traseiros, regulação da focagem dos
faróis, reset iTPMS, ESC OFF (se presente).
2P2000230-000-000
11

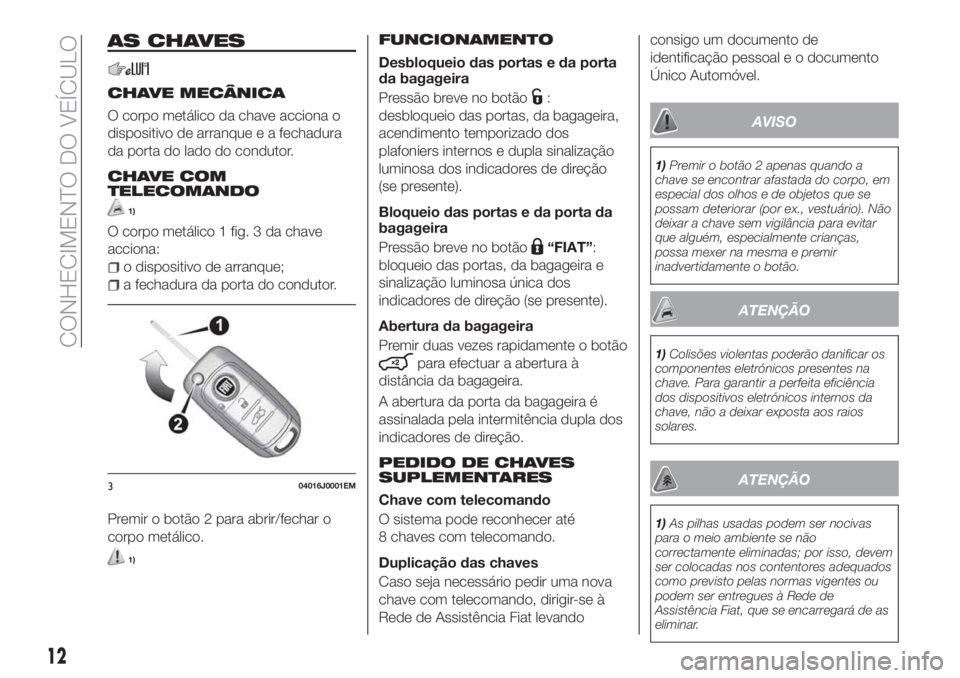

AS CHAVES
CHAVE MECÂNICA
O corpo metálico da chave acciona o
dispositivo de arranque e a fechadura
da porta do lado do condutor.
CHAVE COM
TELECOMANDO
1)
O corpo metálico 1 fig. 3 da chave
acciona:
o dispositivo de arranque;
a fechadura da porta do condutor.
Premir o botão 2 para abrir/fechar o
corpo metálico.
1)
FUNCIONAMENTO
Desbloqueio das portas e da porta
da bagageira
Pressão breve no botão
:
desbloqueio das portas, da bagageira,
acendimento temporizado dos
plafoniers internos e dupla sinalização
luminosa dos indicadores de direção
(se presente).
Bloqueio das portas e da porta da
bagageira
Pressão breve no botão
“FIAT”:
bloqueio das portas, da bagageira e
sinalização luminosa única dos
indicadores de direção (se presente).
Abertura da bagageira
Premir duas vezes rapidamente o botão
para efectuar a abertura à
distância da bagageira.
A abertura da porta da bagageira é
assinalada pela intermitência dupla dos
indicadores de direção.
PEDIDO DE CHAVES
SUPLEMENTARES
Chave com telecomando
O sistema pode reconhecer até
8 chaves com telecomando.
Duplicação das chaves
Caso seja necessário pedir uma nova
chave com telecomando, dirigir-se à
Rede de Assistência Fiat levandoconsigo um documento de
identificação pessoal e o documento
Único Automóvel.
AVISO
1)Premir o botão 2 apenas quando a
chave se encontrar afastada do corpo, em
especial dos olhos e de objetos que se
possam deteriorar (por ex., vestuário). Não
deixar a chave sem vigilância para evitar
que alguém, especialmente crianças,
possa mexer na mesma e premir
inadvertidamente o botão.
ATENÇÃO
1)Colisões violentas poderão danificar os
componentes eletrónicos presentes na
chave. Para garantir a perfeita eficiência
dos dispositivos eletrónicos internos da
chave, não a deixar exposta aos raios
solares.
ATENÇÃO
1)As pilhas usadas podem ser nocivas
para o meio ambiente se não
correctamente eliminadas; por isso, devem
ser colocadas nos contentores adequados
como previsto pelas normas vigentes ou
podem ser entregues à Rede de
Assistência Fiat, que se encarregará de as
eliminar.
304016J0001EM
12
CONHECIMENTO DO VEÍCULO

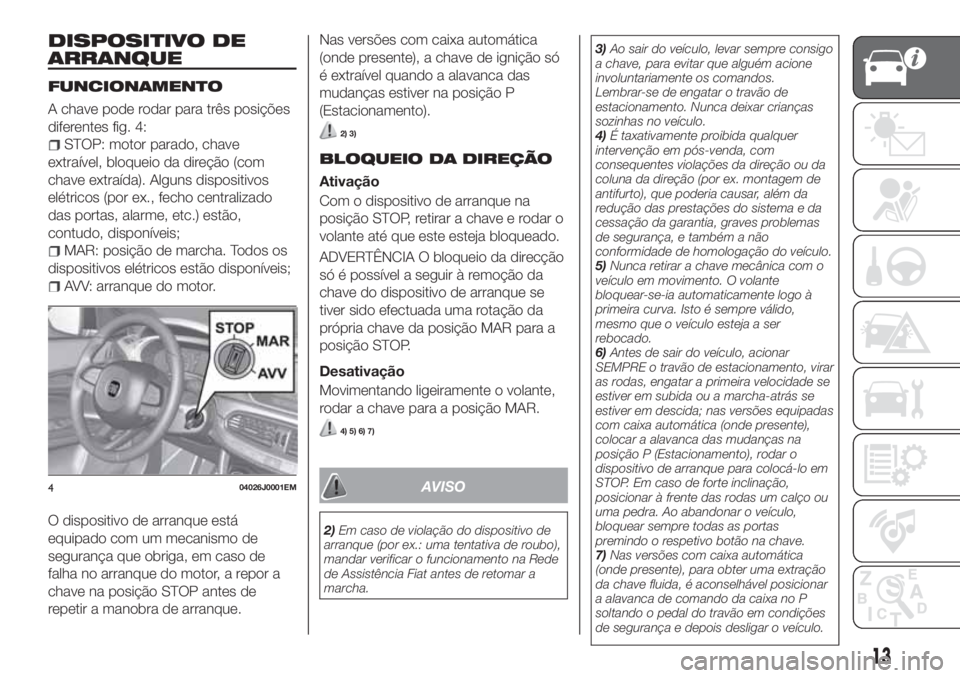

DISPOSITIVO DE
ARRANQUE
FUNCIONAMENTO
A chave pode rodar para três posições
diferentes fig. 4:
STOP: motor parado, chave
extraível, bloqueio da direção (com
chave extraída). Alguns dispositivos
elétricos (por ex., fecho centralizado
das portas, alarme, etc.) estão,
contudo, disponíveis;
MAR: posição de marcha. Todos os
dispositivos elétricos estão disponíveis;
AVV: arranque do motor.
O dispositivo de arranque está
equipado com um mecanismo de
segurança que obriga, em caso de
falha no arranque do motor, a repor a
chave na posição STOP antes de
repetir a manobra de arranque.Nas versões com caixa automática
(onde presente), a chave de ignição só
é extraível quando a alavanca das
mudanças estiver na posição P
(Estacionamento).
2) 3)
BLOQUEIO DA DIREÇÃO
Ativação
Com o dispositivo de arranque na
posição STOP, retirar a chave e rodar o
volante até que este esteja bloqueado.
ADVERTÊNCIA O bloqueio da direcção
só é possível a seguir à remoção da
chave do dispositivo de arranque se
tiver sido efectuada uma rotação da
própria chave da posição MAR para a
posição STOP.
Desativação
Movimentando ligeiramente o volante,
rodar a chave para a posição MAR.
4) 5) 6) 7)
AVISO
2)Em caso de violação do dispositivo de
arranque (por ex.: uma tentativa de roubo),
mandar verificar o funcionamento na Rede
de Assistência Fiat antes de retomar a
marcha.3)Ao sair do veículo, levar sempre consigo
a chave, para evitar que alguém acione
involuntariamente os comandos.
Lembrar-se de engatar o travão de
estacionamento. Nunca deixar crianças
sozinhas no veículo.
4)É taxativamente proibida qualquer
intervenção em pós-venda, com
consequentes violações da direção ou da
coluna da direção (por ex. montagem de
antifurto), que poderia causar, além da
redução das prestações do sistema e da
cessação da garantia, graves problemas
de segurança, e também a não
conformidade de homologação do veículo.
5)Nunca retirar a chave mecânica com o
veículo em movimento. O volante
bloquear-se-ia automaticamente logo à
primeira curva. Isto é sempre válido,
mesmo que o veículo esteja a ser
rebocado.
6)Antes de sair do veículo, acionar
SEMPRE o travão de estacionamento, virar
as rodas, engatar a primeira velocidade se
estiver em subida ou a marcha-atrás se
estiver em descida; nas versões equipadas
com caixa automática (onde presente),
colocar a alavanca das mudanças na
posição P (Estacionamento), rodar o
dispositivo de arranque para colocá-lo em
STOP. Em caso de forte inclinação,
posicionar à frente das rodas um calço ou
uma pedra. Ao abandonar o veículo,
bloquear sempre todas as portas
premindo o respetivo botão na chave.
7)Nas versões com caixa automática
(onde presente), para obter uma extração
da chave fluida, é aconselhável posicionar
a alavanca de comando da caixa no P
soltando o pedal do travão em condições
de segurança e depois desligar o veículo.
404026J0001EM
13

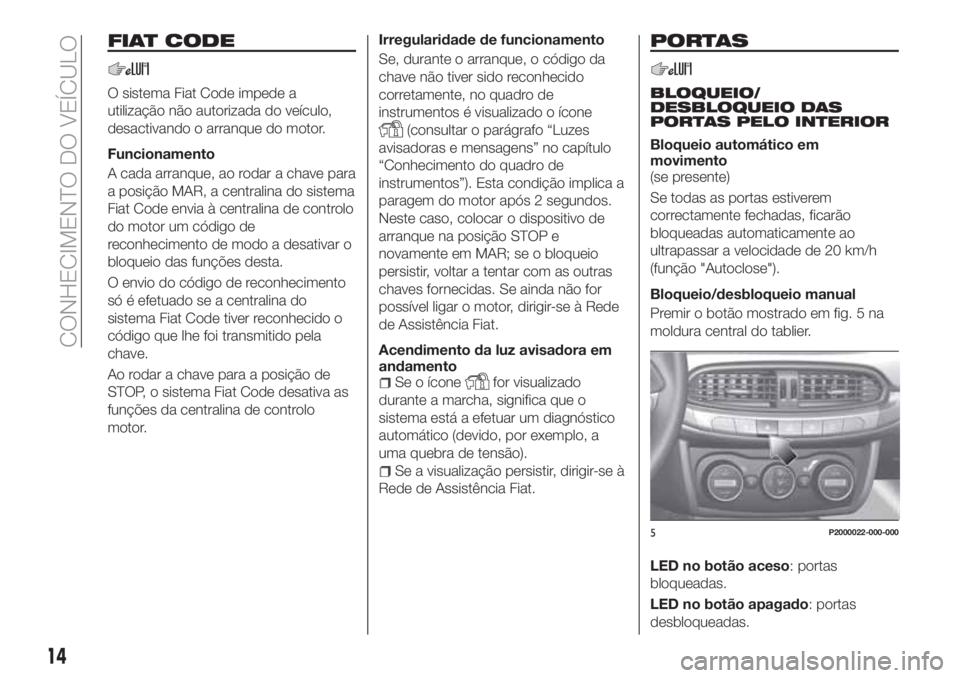

FIAT CODE
O sistema Fiat Code impede a
utilização não autorizada do veículo,
desactivando o arranque do motor.
Funcionamento
A cada arranque, ao rodar a chave para
a posição MAR, a centralina do sistema
Fiat Code envia à centralina de controlo
do motor um código de
reconhecimento de modo a desativar o
bloqueio das funções desta.
O envio do código de reconhecimento
só é efetuado se a centralina do
sistema Fiat Code tiver reconhecido o
código que lhe foi transmitido pela
chave.
Ao rodar a chave para a posição de
STOP, o sistema Fiat Code desativa as
funções da centralina de controlo
motor.Irregularidade de funcionamento
Se, durante o arranque, o código da
chave não tiver sido reconhecido
corretamente, no quadro de
instrumentos é visualizado o ícone
(consultar o parágrafo “Luzes
avisadoras e mensagens” no capítulo
“Conhecimento do quadro de
instrumentos”). Esta condição implica a
paragem do motor após 2 segundos.
Neste caso, colocar o dispositivo de
arranque na posição STOP e
novamente em MAR; se o bloqueio
persistir, voltar a tentar com as outras
chaves fornecidas. Se ainda não for
possível ligar o motor, dirigir-se à Rede
de Assistência Fiat.
Acendimento da luz avisadora em
andamento
Se o íconefor visualizado
durante a marcha, significa que o
sistema está a efetuar um diagnóstico
automático (devido, por exemplo, a
uma quebra de tensão).
Se a visualização persistir, dirigir-se à
Rede de Assistência Fiat.
PORTAS
BLOQUEIO/
DESBLOQUEIO DAS
PORTAS PELO INTERIOR
Bloqueio automático em
movimento
(se presente)
Se todas as portas estiverem
correctamente fechadas, ficarão
bloqueadas automaticamente ao
ultrapassar a velocidade de 20 km/h
(função "Autoclose").
Bloqueio/desbloqueio manual
Premir o botão mostrado em fig. 5 na
moldura central do tablier.
LED no botão aceso: portas
bloqueadas.
LED no botão apagado: portas
desbloqueadas.
5P2000022-000-000
14
CONHECIMENTO DO VEÍCULO
