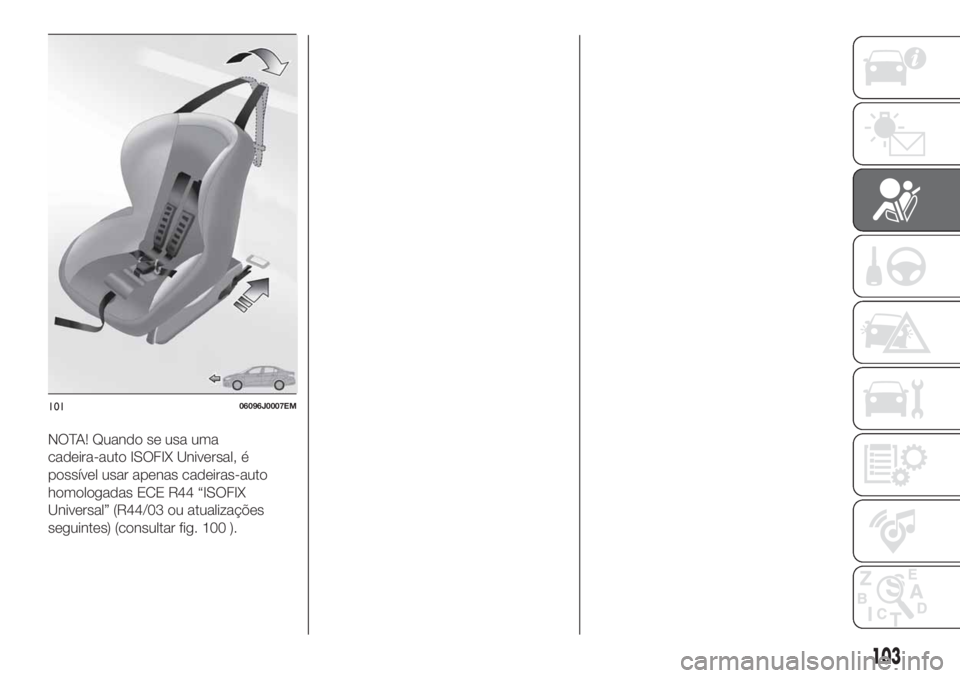

NOTA! Quando se usa uma
cadeira-auto ISOFIX Universal, é
possível usar apenas cadeiras-auto
homologadas ECE R44 “ISOFIX
Universal” (R44/03 ou atualizações
seguintes) (consultar fig. 100 ).
10106096J0007EM
103

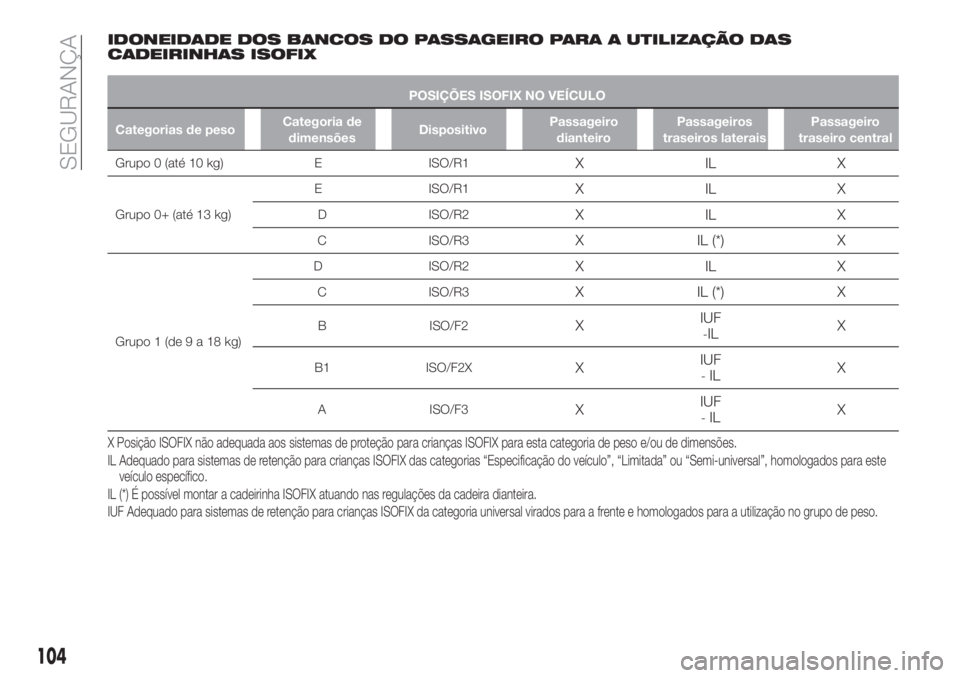

IDONEIDADE DOS BANCOS DO PASSAGEIRO PARA A UTILIZAÇÃO DAS
CADEIRINHAS ISOFIX
POSIÇÕES ISOFIX NO VEÍCULO
Categorias de pesoCategoria de
dimensõesDispositivoPassageiro
dianteiroPassageiros
traseiros lateraisPassageiro
traseiro central
Grupo 0 (até 10 kg) E ISO/R1XILX
Grupo 0+ (até 13 kg)E ISO/R1
XILX
D ISO/R2XILX
C ISO/R3X IL (*) X
Grupo 1 (de9a18kg)D ISO/R2
XILX
C ISO/R3X IL (*) X
B ISO/F2XIUF-ILX
B1 ISO/F2XXIUF-ILX
A ISO/F3XIUF-ILX
X Posição ISOFIX não adequada aos sistemas de proteção para crianças ISOFIX para esta categoria de peso e/ou de dimensões.
IL Adequado para sistemas de retenção para crianças ISOFIX das categorias “Especificação do veículo”, “Limitada” ou “Semi-universal”, homologados para este
veículo específico.
IL (*) É possível montar a cadeirinha ISOFIX atuando nas regulações da cadeira dianteira.
IUF Adequado para sistemas de retenção para crianças ISOFIX da categoria universal virados para a frente e homologados para a utilização no grupo de peso.
104
SEGURANÇA

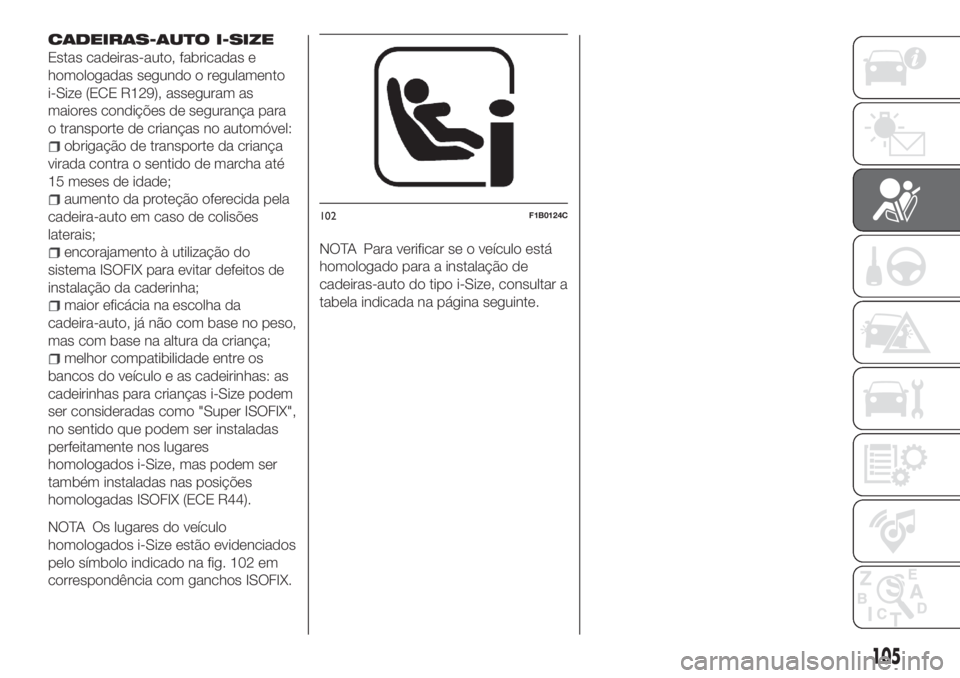

CADEIRAS-AUTO I-SIZE
Estas cadeiras-auto, fabricadas e
homologadas segundo o regulamento
i-Size (ECE R129), asseguram as
maiores condições de segurança para
o transporte de crianças no automóvel:
obrigação de transporte da criança
virada contra o sentido de marcha até
15 meses de idade;
aumento da proteção oferecida pela
cadeira-auto em caso de colisões
laterais;
encorajamento à utilização do
sistema ISOFIX para evitar defeitos de
instalação da caderinha;
maior eficácia na escolha da
cadeira-auto, já não com base no peso,
mas com base na altura da criança;
melhor compatibilidade entre os
bancos do veículo e as cadeirinhas: as
cadeirinhas para crianças i-Size podem
ser consideradas como "Super ISOFIX",
no sentido que podem ser instaladas
perfeitamente nos lugares
homologados i-Size, mas podem ser
também instaladas nas posições
homologadas ISOFIX (ECE R44).
NOTA Os lugares do veículo
homologados i-Size estão evidenciados
pelo símbolo indicado na fig. 102 em
correspondência com ganchos ISOFIX.NOTA Para verificar se o veículo está
homologado para a instalação de
cadeiras-auto do tipo i-Size, consultar a
tabela indicada na página seguinte.
102F1B0124C
105

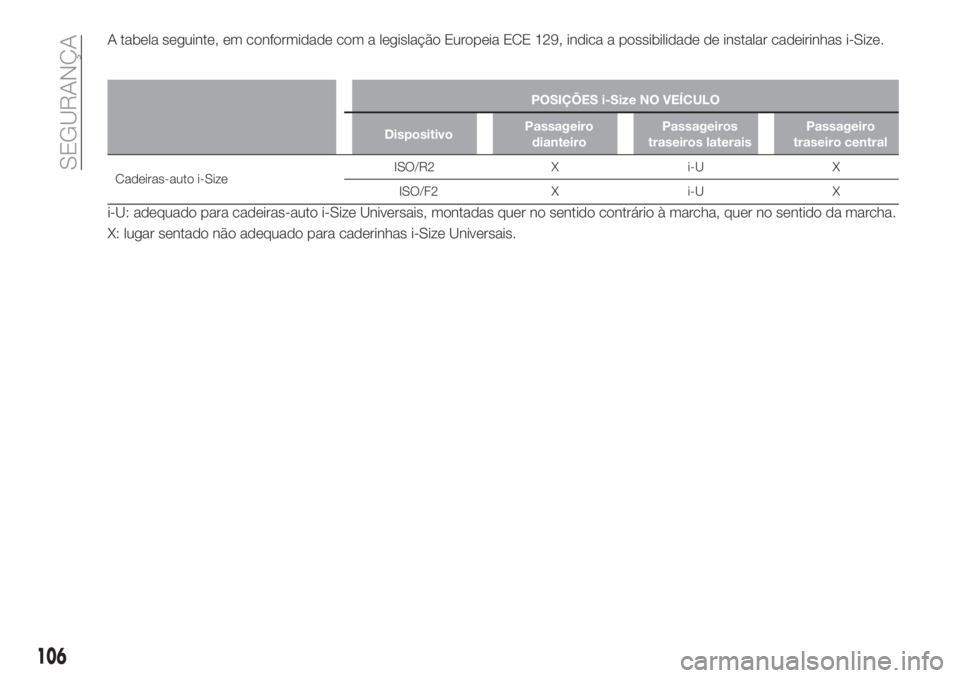

A tabela seguinte, em conformidade com a legislação Europeia ECE 129, indica a possibilidade de instalar cadeirinhas i-Size.
POSIÇÕES i-Size NO VEÍCULO
DispositivoPassageiro
dianteiroPassageiros
traseiros lateraisPassageiro
traseiro central
Cadeiras-auto i-SizeISO/R2 X i-U X
ISO/F2 X i-U X
i-U: adequado para cadeiras-auto i-Size Universais, montadas quer no sentido contrário à marcha, quer no sentido da marcha.
X: lugar sentado não adequado para caderinhas i-Size Universais.
106
SEGURANÇA

CADEIRINHAS RECOMENDADAS PELA FIAT PARA O SEU VEÍCULO
A Lineaccessori MOPAR®propõe uma gama completa de cadeiras-auto a fixar com o cinto de segurança de três pontos ou
com os engates ISOFIX.
ATENÇÃO A FCA recomenda a instalação da cadeirinha para crianças de acordo com as instruções obrigatoriamente
fornecidas com a mesma.
Grupo de pesos Cadeirinha para crianças Tipo de cadeirinha para criançasInstalação da cadeirinha
para crianças
Grupo 0+:
do nascimento até
13 kg
de 40 cm a 80 cm
BeSafe iZi Go Modular
Código de referência Fiat: 71808564
Cadeira-auto Universal/i-Size.
Instala-se no sentido contrário à
marcha utilizando apenas os
cintos de segurança do veículo,
ou a respetiva base i-Size
(vendida em separado) e as
ancoragens ISOFIX do veículo.
Deve ser instalada nos lugares
traseiros externos. ++
BeSafe iZi Modular i-Size Base
Código de referência Fiat: 71808566
107

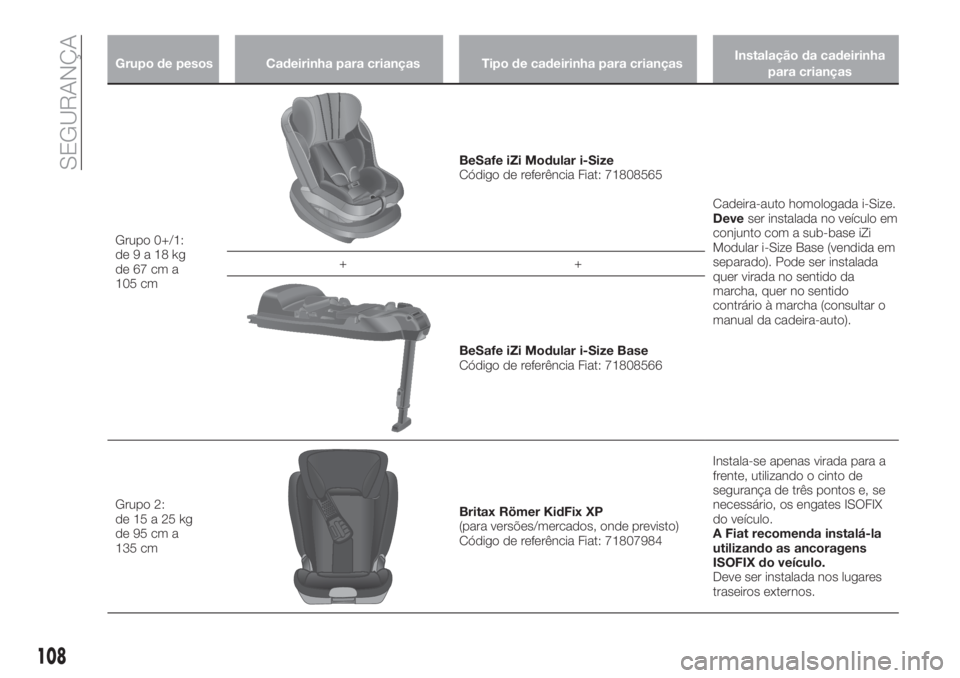

Grupo de pesos Cadeirinha para crianças Tipo de cadeirinha para criançasInstalação da cadeirinha
para crianças
Grupo 0+/1:
de9a18kg
de 67 cm a
105 cm
BeSafe iZi Modular i-Size
Código de referência Fiat: 71808565
Cadeira-auto homologada i-Size.
Deveser instalada no veículo em
conjunto com a sub-base iZi
Modular i-Size Base (vendida em
separado). Pode ser instalada
quer virada no sentido da
marcha, quer no sentido
contrário à marcha (consultar o
manual da cadeira-auto). ++
BeSafe iZi Modular i-Size Base
Código de referência Fiat: 71808566
Grupo 2:
de15a25kg
de 95 cm a
135 cm
Britax Römer KidFix XP
(para versões/mercados, onde previsto)
Código de referência Fiat: 71807984Instala-se apenas virada para a
frente, utilizando o cinto de
segurança de três pontos e, se
necessário, os engates ISOFIX
do veículo.
A Fiat recomenda instalá-la
utilizando as ancoragens
ISOFIX do veículo.
Deve ser instalada nos lugares
traseiros externos.
108
SEGURANÇA

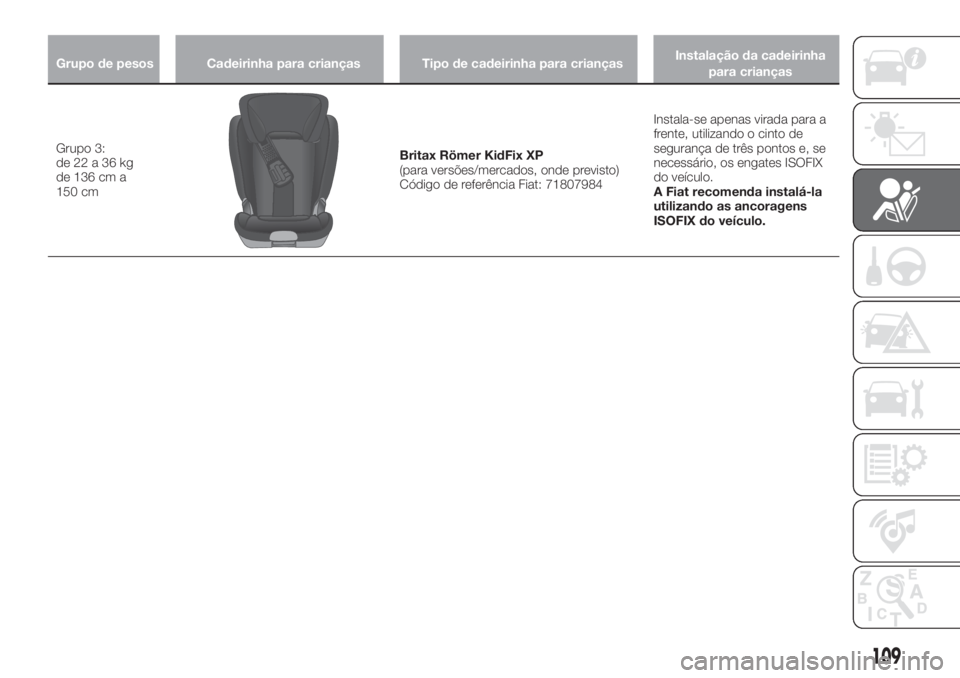

Grupo de pesos Cadeirinha para crianças Tipo de cadeirinha para criançasInstalação da cadeirinha
para crianças
Grupo 3:
de22a36kg
de 136 cm a
150 cmBritax Römer KidFix XP
(para versões/mercados, onde previsto)
Código de referência Fiat: 71807984Instala-se apenas virada para a
frente, utilizando o cinto de
segurança de três pontos e, se
necessário, os engates ISOFIX
do veículo.
A Fiat recomenda instalá-la
utilizando as ancoragens
ISOFIX do veículo.
109

Principais avisos a seguir para
transportar crianças de forma
segura
Instalar as cadeiras-auto no banco
traseiro, uma vez que esta é a posição
mais protegida em caso de colisão.
Manter o mais tempo possível a
cadeira-auto no sentido contrário à
marcha, se possível até a criança ter
3-4 anos de idade.
Em caso de desativação do air-bag
frontal do lado do passageiro,
certificar-se sempre, através do
acendimento permanente da respetiva
luz avisadora na moldura posicionada
no painel de instrumentos, de que
ocorreu a desativação.
Seguir escrupulosamente as
instruções fornecidas com a
cadeira-auto. Guardá-las no veículo
juntamente com os documentos e com
o presente manual. Não utilizar
cadeiras-auto usadas, sem instruções
para a sua utilização.
Cada sistema de retenção é
rigorosamente relativo a um lugar;
nunca transportar duas crianças ao
mesmo tempo.
Certificar-se sempre de que os cintos
de segurança não ficam apoiados no
pescoço da criança.
Verificar sempre, com um puxão no
cinto, o engate efetivo dos cintos de
segurança.
Durante a viagem, não permitir que a
criança assuma posições anormais ou
desaperte os cintos de segurança.
Não permitir que a criança coloque a
parte diagonal do cinto de segurança
por baixo dos braços ou por trás das
costas.
Nunca transportar crianças ao colo,
nem no caso de recém-nascidos.
Ninguém consegue reter uma criança
em caso de colisão.
Caso o veículo tenha sido envolvido
num acidente na estrada, substituir a
cadeira-auto por uma nova. Além
disso, solicitar a substituição, conforme
o tipo de cadeira-auto instalada, das
ancoragens Isofix ou do cinto de
segurança ao qual a cadeira-auto
estava presa.
Todas as cadeiras-auto montadas,
consoante o sentido da marcha do
veículo, no banco traseiro externo e,
independentemente do grupo de peso
ao qual a cadeira-auto pertence,
devem ser montadas apenas após
remover o apoio de cabeça do banco
traseiro onde se pretende instalar a
cadeira-auto. Estas instruções não se
aplicam a cadeirinhas compostas
apenas por almofada (sem encosto):
estas cadeiras devem ser instaladas
com o apoio de cabeça do banco em
questão montado.
ATENÇÃO Algumas cadeiras-auto
universais requerem, para poderem ser
instaladas corretamente no veículo, a
utilização de um acessório (base),
vendido em separado pelo fabricante
da cadeira-auto. A FCA recomenda
verificar na loja, realizando um teste de
montagem, a possibilidade de instalar a
cadeira-auto pretendida no veículo
antes de a adquirir.
AVISO
80)PERIGO GRAVE: Na presença de air
bag frontal do lado do passageiro ativo,
não instalar no banco dianteiro do
passageiro cadeirinhas para crianças que
se montam no sentido oposto ao sentido
de marcha. A ativação do airbag, em caso
de colisão, pode produzir lesões mortais
nas crianças transportadas,
independentemente da gravidade da
colisão. É aconselhável, portanto, que as
crianças sejam sempre transportadas
sentadas na própria cadeirinha no banco
traseiro, uma vez que esta é a posição
mais protegida em caso de colisão.
81)A obrigação de desativar o airbag se
se instalar uma cadeirinha para crianças
virada contra o sentido de marcha está
indicada com um símbolo específico na
etiqueta situada na pala guarda-sol. Seguir
sempre as indicações presentes na pala
guarda-sol do lado do passageiro
(consultar o parágrafo "Sistema de
proteção suplementar (SRS) - Air bags").
