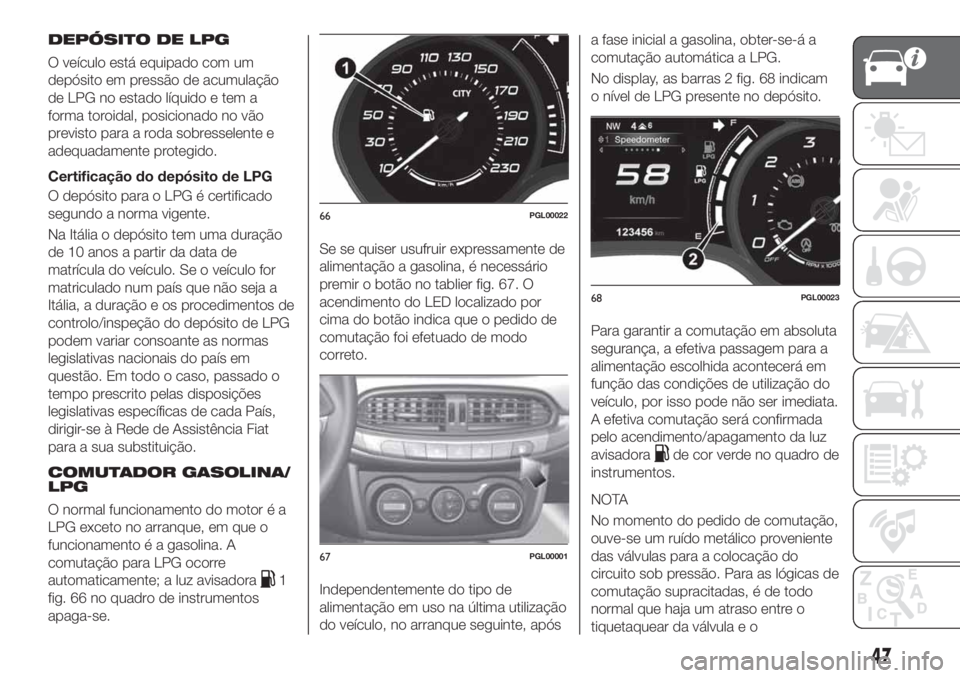

DEPÓSITO DE LPG
O veículo está equipado com um
depósito em pressão de acumulação
de LPG no estado líquido e tem a
forma toroidal, posicionado no vão
previsto para a roda sobresselente e
adequadamente protegido.
Certificação do depósito de LPG
O depósito para o LPG é certificado
segundo a norma vigente.
Na Itália o depósito tem uma duração
de 10 anos a partir da data de
matrícula do veículo. Se o veículo for
matriculado num país que não seja a
Itália, a duração e os procedimentos de
controlo/inspeção do depósito de LPG
podem variar consoante as normas
legislativas nacionais do país em
questão. Em todo o caso, passado o
tempo prescrito pelas disposições
legislativas específicas de cada País,
dirigir-se à Rede de Assistência Fiat
para a sua substituição.
COMUTADOR GASOLINA/
LPG
O normal funcionamento do motor é a
LPG exceto no arranque, em que o
funcionamento é a gasolina. A
comutação para LPG ocorre
automaticamente; a luz avisadora
1
fig. 66 no quadro de instrumentos
apaga-se.Se se quiser usufruir expressamente de
alimentação a gasolina, é necessário
premir o botão no tablier fig. 67. O
acendimento do LED localizado por
cima do botão indica que o pedido de
comutação foi efetuado de modo
correto.
Independentemente do tipo de
alimentação em uso na última utilização
do veículo, no arranque seguinte, apósa fase inicial a gasolina, obter-se-á a
comutação automática a LPG.
No display, as barras 2 fig. 68 indicam
o nível de LPG presente no depósito.
Para garantir a comutação em absoluta
segurança, a efetiva passagem para a
alimentação escolhida acontecerá em
função das condições de utilização do
veículo, por isso pode não ser imediata.
A efetiva comutação será confirmada
pelo acendimento/apagamento da luz
avisadora
de cor verde no quadro de
instrumentos.
NOTA
No momento do pedido de comutação,
ouve-se um ruído metálico proveniente
das válvulas para a colocação do
circuito sob pressão. Para as lógicas de
comutação supracitadas, é de todo
normal que haja um atraso entre o
tiquetaquear da válvula e o
66PGL00022
67PGL00001
68PGL00023
47

apagamento da indicação no quadro
de instrumentos.
Além disso, em caso de arranque com
temperatura exterior inferior a cerca de
–10 °C, os tempos de comutação de
gasolina para LPG aumentam para
permitir o aquecimento suficiente do
redutor/regulador de pressão.
Para mudar o tipo de alimentação, é
necessário premir o botão no tablier
fig. 67 com o veículo parado e o
motor ligado ou durante a marcha.
16) 17)

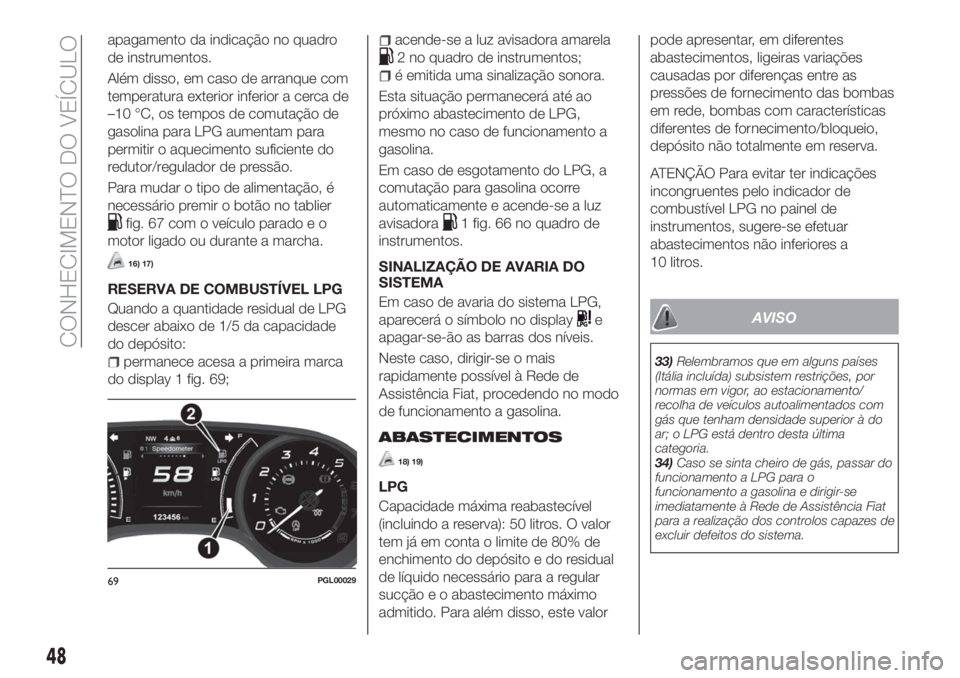

RESERVA DE COMBUSTÍVEL LPG
Quando a quantidade residual de LPG
descer abaixo de 1/5 da capacidade
do depósito:
permanece acesa a primeira marca
do display 1 fig. 69;
acende-se a luz avisadora amarela
2 no quadro de instrumentos;
é emitida uma sinalização sonora.
Esta situação permanecerá até ao
próximo abastecimento de LPG,
mesmo no caso de funcionamento a
gasolina.
Em caso de esgotamento do LPG, a
comutação para gasolina ocorre
automaticamente e acende-se a luz
avisadora
1 fig. 66 no quadro de
instrumentos.
SINALIZAÇÃO DE AVARIA DO
SISTEMA
Em caso de avaria do sistema LPG,
aparecerá o símbolo no display
e
apagar-se-ão as barras dos níveis.
Neste caso, dirigir-se o mais
rapidamente possível à Rede de
Assistência Fiat, procedendo no modo
de funcionamento a gasolina.
ABASTECIMENTOS
18) 19)
LPG
Capacidade máxima reabastecível
(incluindo a reserva): 50 litros. O valor
tem já em conta o limite de 80% de
enchimento do depósito e do residual
de líquido necessário para a regular
sucção e o abastecimento máximo
admitido. Para além disso, este valorpode apresentar, em diferentes
abastecimentos, ligeiras variações
causadas por diferenças entre as
pressões de fornecimento das bombas
em rede, bombas com características
diferentes de fornecimento/bloqueio,
depósito não totalmente em reserva.
ATENÇÃO Para evitar ter indicações
incongruentes pelo indicador de
combustível LPG no painel de
instrumentos, sugere-se efetuar
abastecimentos não inferiores a
10 litros.
AVISO
33)Relembramos que em alguns países
(Itália incluída) subsistem restrições, por
normas em vigor, ao estacionamento/
recolha de veículos autoalimentados com
gás que tenham densidade superior à do
ar; o LPG está dentro desta última
categoria.
34)Caso se sinta cheiro de gás, passar do
funcionamento a LPG para o
funcionamento a gasolina e dirigir-se
imediatamente à Rede de Assistência Fiat
para a realização dos controlos capazes de
excluir defeitos do sistema.
69PGL00029
48
CONHECIMENTO DO VEÍCULO

ATENÇÃO
12)O veículo está equipado com um
sistema de injeção gasosa de LPG
estudado especificamente para o veículo:
por isso, é absolutamente proibido
modificar a configuração do sistema ou
dos respetivos componentes. A utilização
de outros componentes ou materiais pode
provocar avarias e reduzir a segurança;
portanto, em caso de avarias, dirigir-se à
Rede de Assistência Fiat. Ao rebocar ou
levantar o veículo, para evitar danificar as
partes do sistema a gás, é necessário ter
em consideração as indicações no Manual
de Uso e Manutenção no parágrafo
"Reboque do veículo".
13)As temperaturas extremas de
funcionamento do sistema estão
compreendidas entre -20°C e 100°C.
14)No caso de pintura no forno, o
depósito de LPG deve ser removido do
veículo e posteriormente remontado a
cargo da Rede de Assistência Fiat. Apesar
do sistema LPG estar equipado com
numerosos sistemas de segurança,
sempre que o veículo for mantido inactivo
durante um longo período de tempo ou
movimentado em circunstâncias de
emergência devido a avarias ou acidentes,
aconselha-se a respeitar o seguinte
procedimento: desapertar os dispositivos
de fxação da tampa do depósito de LPG e,
de seguida, removê-lo. Fechar a torneira
do LPG rodando o aro no sentido dos
ponteiros do relógio (consultar a opção
"Segurança passiva/segurança activa"). De
seguida, voltar a montar a tampa e apertar
novamente os dispositivos de fixação.15)No momento do pedido de comutação
ouve-se um ruído metálico proveniente das
válvulas para a colocação do circuito sob
pressão. Para as lógicas de comutação
supracitadas, é de todo normal que haja
um atraso entre o tiquetaquear da válvula e
o apagamento da indicação no quadro de
instrumentos.
16)Não efetuar a comutação entre os dois
modos de funcionamento durante o
arranque do motor.
17)Em condições de utilização específicas,
como arranque e funcionamento a baixa
temperatura ambiente ou fornecimento de
LPG com baixo conteúdo de Propano, o
sistema pode comutar temporariamente
para o funcionamento a gasolina, sem
assinalar visualmente no quadro de
instrumentos a comutação efectiva. Em
caso de níveis reduzidos de LPG no
depósito ou pedido de prestações
elevadas (ex.: em fase de ultrapassagem,
veículo em plena carga, superação de
inclinações importantes), o sistema pode
comutar automaticamente para o
funcionamento a gasolina para garantir a
distribuição de potência do motor
necessária; nesse caso, a efetiva
comutação é assinalada pelo acendimento
da luz avisadora verde
no quadro de
instrumentos. Quando cessam as
condições acima descritas, o sistema
regressa automaticamente ao modo de
funcionamento a LPG e a luz avisadora
verde
apaga-se. Para satisfazer a
comutação automática acima descrita,
certificar-se de que no depósito da
gasolina está sempre presente uma
quantidade suficiente de combustível.18)É absolutamente proibida a utilização
de qualquer tipo de aditivo ao LPG.
Periodicamente (pelo menos uma vez a
cada seis meses), é aconselhável deixar
esgotar o LPG contido no depósito e, no
primeiro abastecimento, certificar-se de
que não ultrapassa a capacidade máxima
prevista de 42 litros (incluindo a reserva)
(com a tolerância de 1 litros em excesso).
Caso seja detectado um valor superior a
42 litros (incluindo a reserva), é necessário
dirigir-se imediatamente à Rede de
Assistência Fiat.
19)Utilizar unicamente LPG para
autotracção.
49

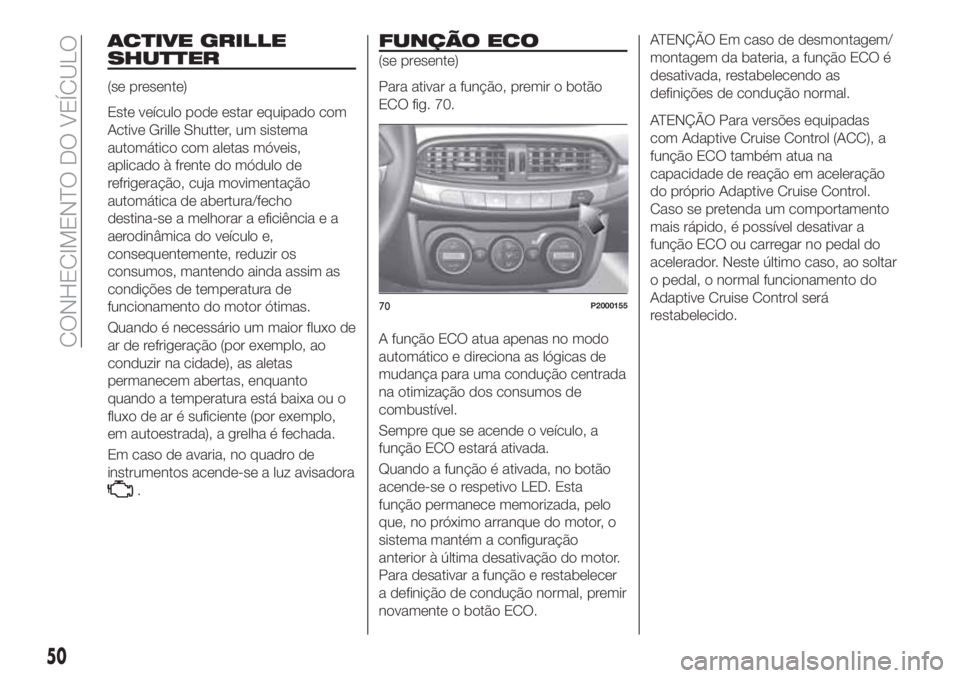

ACTIVE GRILLE
SHUTTER
(se presente)
Este veículo pode estar equipado com
Active Grille Shutter, um sistema
automático com aletas móveis,
aplicado à frente do módulo de
refrigeração, cuja movimentação
automática de abertura/fecho
destina-se a melhorar a eficiência e a
aerodinâmica do veículo e,
consequentemente, reduzir os
consumos, mantendo ainda assim as
condições de temperatura de
funcionamento do motor ótimas.
Quando é necessário um maior fluxo de
ar de refrigeração (por exemplo, ao
conduzir na cidade), as aletas
permanecem abertas, enquanto
quando a temperatura está baixa ou o
fluxo de ar é suficiente (por exemplo,
em autoestrada), a grelha é fechada.
Em caso de avaria, no quadro de
instrumentos acende-se a luz avisadora
.
FUNÇÃO ECO
(se presente)
Para ativar a função, premir o botão
ECO fig. 70.
A função ECO atua apenas no modo
automático e direciona as lógicas de
mudança para uma condução centrada
na otimização dos consumos de
combustível.
Sempre que se acende o veículo, a
função ECO estará ativada.
Quando a função é ativada, no botão
acende-se o respetivo LED. Esta
função permanece memorizada, pelo
que, no próximo arranque do motor, o
sistema mantém a configuração
anterior à última desativação do motor.
Para desativar a função e restabelecer
a definição de condução normal, premir
novamente o botão ECO.
ATENÇÃO Em caso de desmontagem/
montagem da bateria, a função ECO é
desativada, restabelecendo as
definições de condução normal.
ATENÇÃO Para versões equipadas
com Adaptive Cruise Control (ACC), a
função ECO também atua na
capacidade de reação em aceleração
do próprio Adaptive Cruise Control.
Caso se pretenda um comportamento
mais rápido, é possível desativar a
função ECO ou carregar no pedal do
acelerador. Neste último caso, ao soltar
o pedal, o normal funcionamento do
Adaptive Cruise Control será
restabelecido.
70P2000155
50
CONHECIMENTO DO VEÍCULO

CONHECIMENTO DO QUADRO DE
INSTRUMENTOS
Esta secção do manual fornece-lhe
todas as informações úteis para
conhecer, interpretar e utilizar
corretamente o quadro de
instrumentos.QUADRO E INSTRUMENTOS DE
BORDO...................52
DISPLAY..................55
TRIP COMPUTER.............58
LUZES AVISADORAS E
MENSAGENS...............60
51

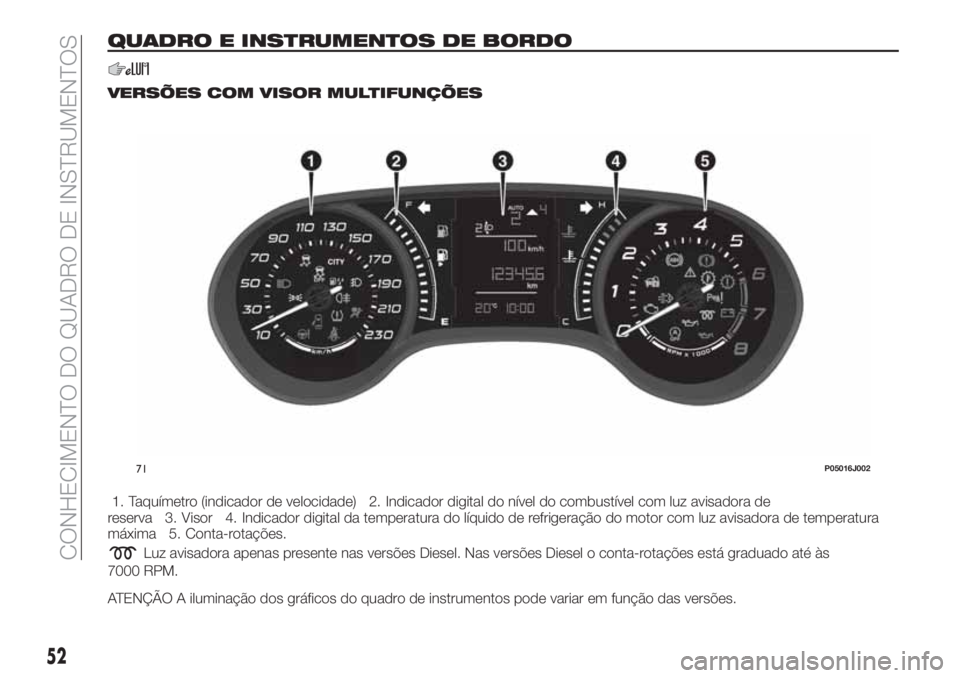

QUADRO E INSTRUMENTOS DE BORDO
VERSÕES COM VISOR MULTIFUNÇÕES
1. Taquímetro (indicador de velocidade) 2. Indicador digital do nível do combustível com luz avisadora de
reserva 3. Visor 4. Indicador digital da temperatura do líquido de refrigeração do motor com luz avisadora de temperatura
máxima 5. Conta-rotações.
Luz avisadora apenas presente nas versões Diesel. Nas versões Diesel o conta-rotações está graduado até às
7000 RPM.
ATENÇÃO A iluminação dos gráficos do quadro de instrumentos pode variar em função das versões.
71P05016J002
52
CONHECIMENTO DO QUADRO DE INSTRUMENTOS

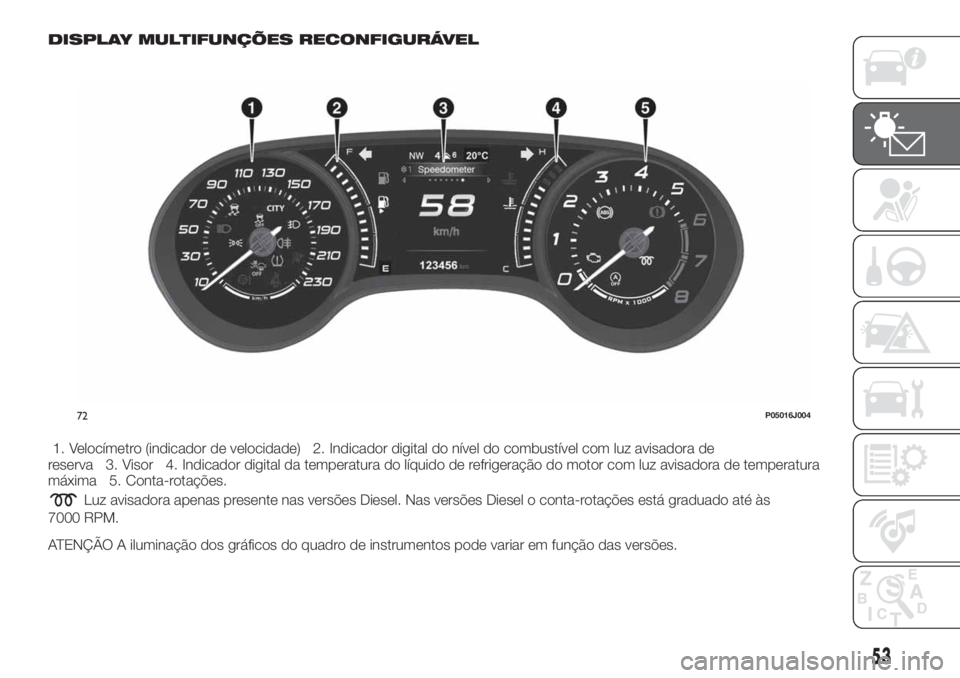

DISPLAY MULTIFUNÇÕES RECONFIGURÁVEL
1. Velocímetro (indicador de velocidade) 2. Indicador digital do nível do combustível com luz avisadora de
reserva 3. Visor 4. Indicador digital da temperatura do líquido de refrigeração do motor com luz avisadora de temperatura
máxima 5. Conta-rotações.
Luz avisadora apenas presente nas versões Diesel. Nas versões Diesel o conta-rotações está graduado até às
7000 RPM.
ATENÇÃO A iluminação dos gráficos do quadro de instrumentos pode variar em função das versões.
72P05016J004
53

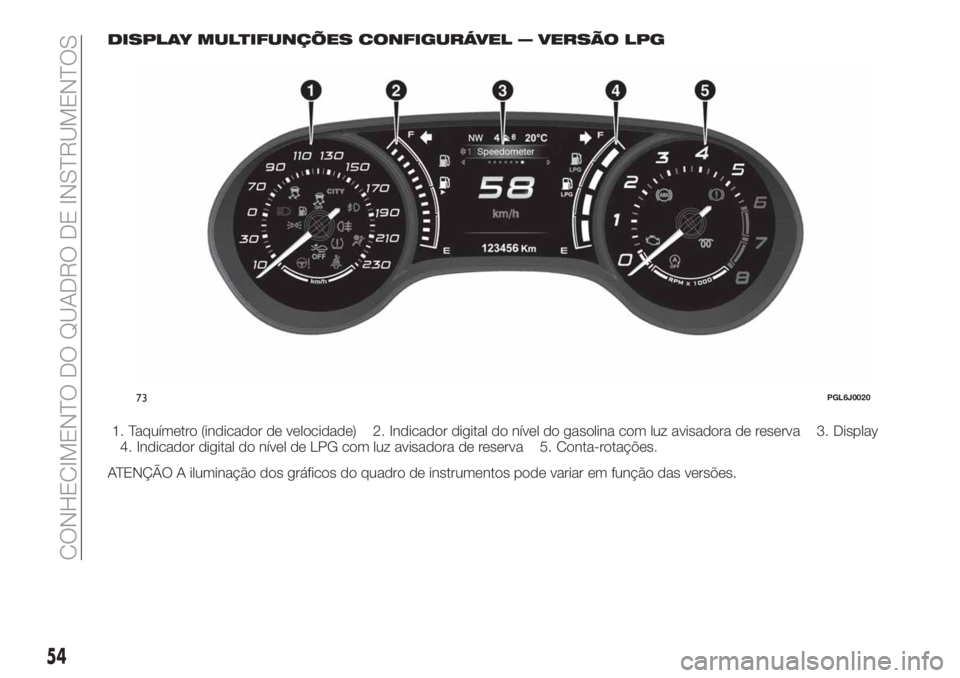

DISPLAY MULTIFUNÇÕES CONFIGURÁVEL — VERSÃO LPG
1. Taquímetro (indicador de velocidade) 2. Indicador digital do nível do gasolina com luz avisadora de reserva 3. Display
4. Indicador digital do nível de LPG com luz avisadora de reserva 5. Conta-rotações.
ATENÇÃO A iluminação dos gráficos do quadro de instrumentos pode variar em função das versões.
73PGL6J0020
54
CONHECIMENTO DO QUADRO DE INSTRUMENTOS
