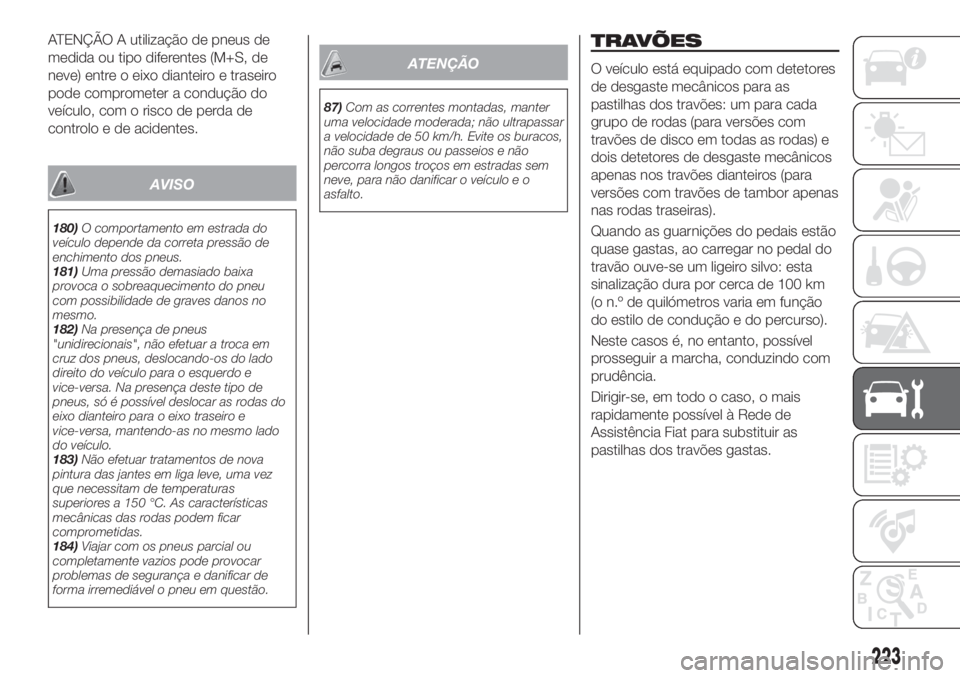

ATENÇÃO A utilização de pneus de
medida ou tipo diferentes (M+S, de
neve) entre o eixo dianteiro e traseiro
pode comprometer a condução do
veículo, com o risco de perda de
controlo e de acidentes.
AVISO
180)O comportamento em estrada do
veículo depende da correta pressão de
enchimento dos pneus.
181)Uma pressão demasiado baixa
provoca o sobreaquecimento do pneu
com possibilidade de graves danos no
mesmo.
182)Na presença de pneus
"unidirecionais", não efetuar a troca em
cruz dos pneus, deslocando-os do lado
direito do veículo para o esquerdo e
vice-versa. Na presença deste tipo de
pneus, só é possível deslocar as rodas do
eixo dianteiro para o eixo traseiro e
vice-versa, mantendo-as no mesmo lado
do veículo.
183)Não efetuar tratamentos de nova
pintura das jantes em liga leve, uma vez
que necessitam de temperaturas
superiores a 150 °C. As características
mecânicas das rodas podem ficar
comprometidas.
184)Viajar com os pneus parcial ou
completamente vazios pode provocar
problemas de segurança e danificar de
forma irremediável o pneu em questão.
ATENÇÃO
87)Com as correntes montadas, manter
uma velocidade moderada; não ultrapassar
a velocidade de 50 km/h. Evite os buracos,
não suba degraus ou passeios e não
percorra longos troços em estradas sem
neve, para não danificar o veículo e o
asfalto.
TRAVÕES
O veículo está equipado com detetores
de desgaste mecânicos para as
pastilhas dos travões: um para cada
grupo de rodas (para versões com
travões de disco em todas as rodas) e
dois detetores de desgaste mecânicos
apenas nos travões dianteiros (para
versões com travões de tambor apenas
nas rodas traseiras).
Quando as guarnições do pedais estão
quase gastas, ao carregar no pedal do
travão ouve-se um ligeiro silvo: esta
sinalização dura por cerca de 100 km
(o n.º de quilómetros varia em função
do estilo de condução e do percurso).
Neste casos é, no entanto, possível
prosseguir a marcha, conduzindo com
prudência.
Dirigir-se, em todo o caso, o mais
rapidamente possível à Rede de
Assistência Fiat para substituir as
pastilhas dos travões gastas.
223

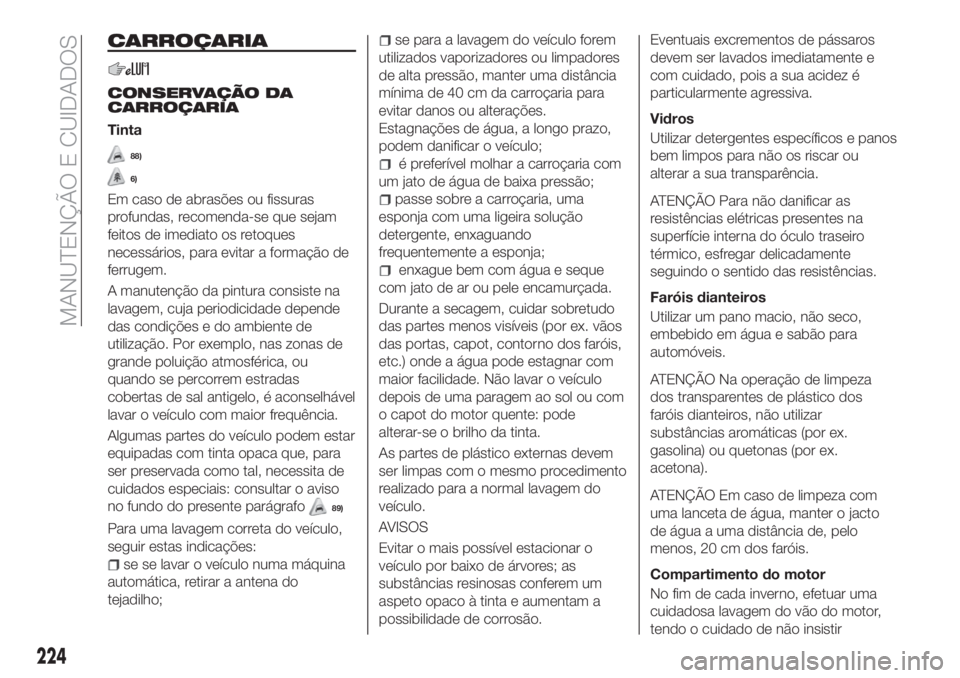

CARROÇARIA
CONSERVAÇÃO DA
CARROÇARIA
Tinta
88)
6)
Em caso de abrasões ou fissuras
profundas, recomenda-se que sejam
feitos de imediato os retoques
necessários, para evitar a formação de
ferrugem.
A manutenção da pintura consiste na
lavagem, cuja periodicidade depende
das condições e do ambiente de
utilização. Por exemplo, nas zonas de
grande poluição atmosférica, ou
quando se percorrem estradas
cobertas de sal antigelo, é aconselhável
lavar o veículo com maior frequência.
Algumas partes do veículo podem estar
equipadas com tinta opaca que, para
ser preservada como tal, necessita de
cuidados especiais: consultar o aviso
no fundo do presente parágrafo
89)
Para uma lavagem correta do veículo,
seguir estas indicações:
se se lavar o veículo numa máquina
automática, retirar a antena do
tejadilho;
se para a lavagem do veículo forem
utilizados vaporizadores ou limpadores
de alta pressão, manter uma distância
mínima de 40 cm da carroçaria para
evitar danos ou alterações.
Estagnações de água, a longo prazo,
podem danificar o veículo;
é preferível molhar a carroçaria com
um jato de água de baixa pressão;
passe sobre a carroçaria, uma
esponja com uma ligeira solução
detergente, enxaguando
frequentemente a esponja;
enxague bem com água e seque
com jato de ar ou pele encamurçada.
Durante a secagem, cuidar sobretudo
das partes menos visíveis (por ex. vãos
das portas, capot, contorno dos faróis,
etc.) onde a água pode estagnar com
maior facilidade. Não lavar o veículo
depois de uma paragem ao sol ou com
o capot do motor quente: pode
alterar-se o brilho da tinta.
As partes de plástico externas devem
ser limpas com o mesmo procedimento
realizado para a normal lavagem do
veículo.
AVISOS
Evitar o mais possível estacionar o
veículo por baixo de árvores; as
substâncias resinosas conferem um
aspeto opaco à tinta e aumentam a
possibilidade de corrosão.Eventuais excrementos de pássaros
devem ser lavados imediatamente e
com cuidado, pois a sua acidez é
particularmente agressiva.
Vidros
Utilizar detergentes específicos e panos
bem limpos para não os riscar ou
alterar a sua transparência.
ATENÇÃO Para não danificar as
resistências elétricas presentes na
superfície interna do óculo traseiro
térmico, esfregar delicadamente
seguindo o sentido das resistências.
Faróis dianteiros
Utilizar um pano macio, não seco,
embebido em água e sabão para
automóveis.
ATENÇÃO Na operação de limpeza
dos transparentes de plástico dos
faróis dianteiros, não utilizar
substâncias aromáticas (por ex.
gasolina) ou quetonas (por ex.
acetona).
ATENÇÃO Em caso de limpeza com
uma lanceta de água, manter o jacto
de água a uma distância de, pelo
menos, 20 cm dos faróis.
Compartimento do motor
No fim de cada inverno, efetuar uma
cuidadosa lavagem do vão do motor,
tendo o cuidado de não insistir
224
MANUTENÇÃO E CUIDADOS

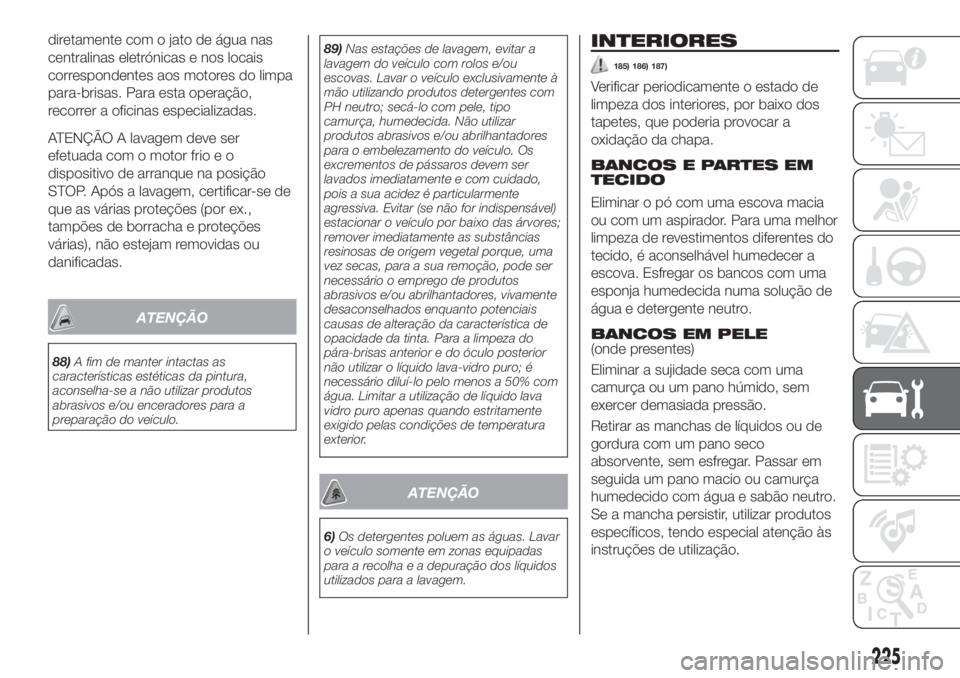

diretamente com o jato de água nas
centralinas eletrónicas e nos locais
correspondentes aos motores do limpa
para-brisas. Para esta operação,
recorrer a oficinas especializadas.
ATENÇÃO A lavagem deve ser
efetuada com o motor frio e o
dispositivo de arranque na posição
STOP. Após a lavagem, certificar-se de
que as várias proteções (por ex.,
tampões de borracha e proteções
várias), não estejam removidas ou
danificadas.
ATENÇÃO
88)A fim de manter intactas as
características estéticas da pintura,
aconselha-se a não utilizar produtos
abrasivos e/ou enceradores para a
preparação do veículo.89)Nas estações de lavagem, evitar a
lavagem do veículo com rolos e/ou
escovas. Lavar o veículo exclusivamente à
mão utilizando produtos detergentes com
PH neutro; secá-lo com pele, tipo
camurça, humedecida. Não utilizar
produtos abrasivos e/ou abrilhantadores
para o embelezamento do veículo. Os
excrementos de pássaros devem ser
lavados imediatamente e com cuidado,
pois a sua acidez é particularmente
agressiva. Evitar (se não for indispensável)
estacionar o veículo por baixo das árvores;
remover imediatamente as substâncias
resinosas de origem vegetal porque, uma
vez secas, para a sua remoção, pode ser
necessário o emprego de produtos
abrasivos e/ou abrilhantadores, vivamente
desaconselhados enquanto potenciais
causas de alteração da característica de
opacidade da tinta. Para a limpeza do
pára-brisas anterior e do óculo posterior
não utilizar o líquido lava-vidro puro; é
necessário diluí-lo pelo menos a 50% com
água. Limitar a utilização de líquido lava
vidro puro apenas quando estritamente
exigido pelas condições de temperatura
exterior.
ATENÇÃO
6)Os detergentes poluem as águas. Lavar
o veículo somente em zonas equipadas
para a recolha e a depuração dos líquidos
utilizados para a lavagem.
INTERIORES
185) 186) 187)
Verificar periodicamente o estado de
limpeza dos interiores, por baixo dos
tapetes, que poderia provocar a
oxidação da chapa.
BANCOS E PARTES EM
TECIDO
Eliminar o pó com uma escova macia
ou com um aspirador. Para uma melhor
limpeza de revestimentos diferentes do
tecido, é aconselhável humedecer a
escova. Esfregar os bancos com uma
esponja humedecida numa solução de
água e detergente neutro.
BANCOS EM PELE(onde presentes)
Eliminar a sujidade seca com uma
camurça ou um pano húmido, sem
exercer demasiada pressão.
Retirar as manchas de líquidos ou de
gordura com um pano seco
absorvente, sem esfregar. Passar em
seguida um pano macio ou camurça
humedecido com água e sabão neutro.
Se a mancha persistir, utilizar produtos
específicos, tendo especial atenção às
instruções de utilização.
225

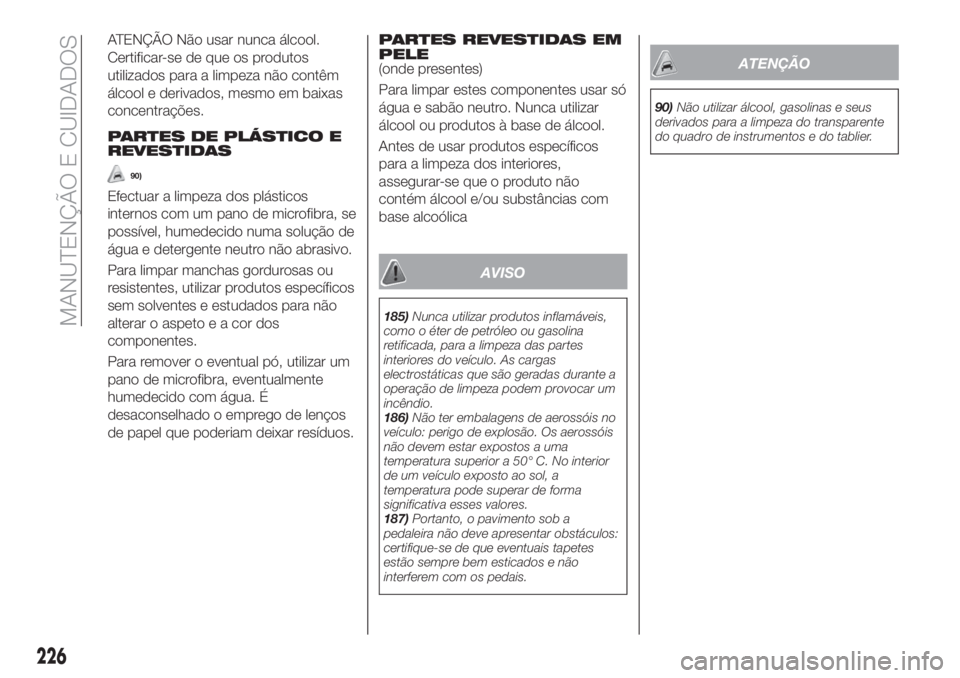

ATENÇÃO Não usar nunca álcool.
Certificar-se de que os produtos
utilizados para a limpeza não contêm
álcool e derivados, mesmo em baixas
concentrações.
PARTES DE PLÁSTICO E
REVESTIDAS
90)
Efectuar a limpeza dos plásticos
internos com um pano de microfibra, se
possível, humedecido numa solução de
água e detergente neutro não abrasivo.
Para limpar manchas gordurosas ou
resistentes, utilizar produtos específicos
sem solventes e estudados para não
alterar o aspeto e a cor dos
componentes.
Para remover o eventual pó, utilizar um
pano de microfibra, eventualmente
humedecido com água. É
desaconselhado o emprego de lenços
de papel que poderiam deixar resíduos.
PARTES REVESTIDAS EM
PELE
(onde presentes)
Para limpar estes componentes usar só
água e sabão neutro. Nunca utilizar
álcool ou produtos à base de álcool.
Antes de usar produtos específicos
para a limpeza dos interiores,
assegurar-se que o produto não
contém álcool e/ou substâncias com
base alcoólica
AVISO
185)Nunca utilizar produtos inflamáveis,
como o éter de petróleo ou gasolina
retificada, para a limpeza das partes
interiores do veículo. As cargas
electrostáticas que são geradas durante a
operação de limpeza podem provocar um
incêndio.
186)Não ter embalagens de aerossóis no
veículo: perigo de explosão. Os aerossóis
não devem estar expostos a uma
temperatura superior a 50° C. No interior
de um veículo exposto ao sol, a
temperatura pode superar de forma
significativa esses valores.
187)Portanto, o pavimento sob a
pedaleira não deve apresentar obstáculos:
certifique-se de que eventuais tapetes
estão sempre bem esticados e não
interferem com os pedais.
ATENÇÃO
90)Não utilizar álcool, gasolinas e seus
derivados para a limpeza do transparente
do quadro de instrumentos e do tablier.
226
MANUTENÇÃO E CUIDADOS

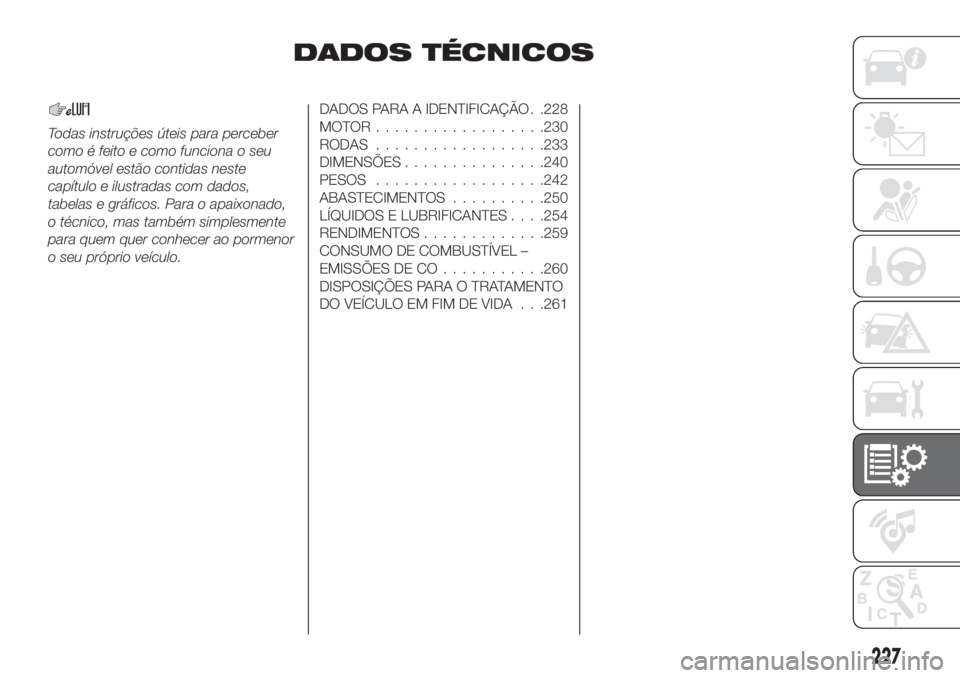

DADOS TÉCNICOS
Todas instruções úteis para perceber
como é feito e como funciona o seu
automóvel estão contidas neste
capítulo e ilustradas com dados,
tabelas e gráficos. Para o apaixonado,
o técnico, mas também simplesmente
para quem quer conhecer ao pormenor
o seu próprio veículo.
DADOS PARA A IDENTIFICAÇÃO . .228

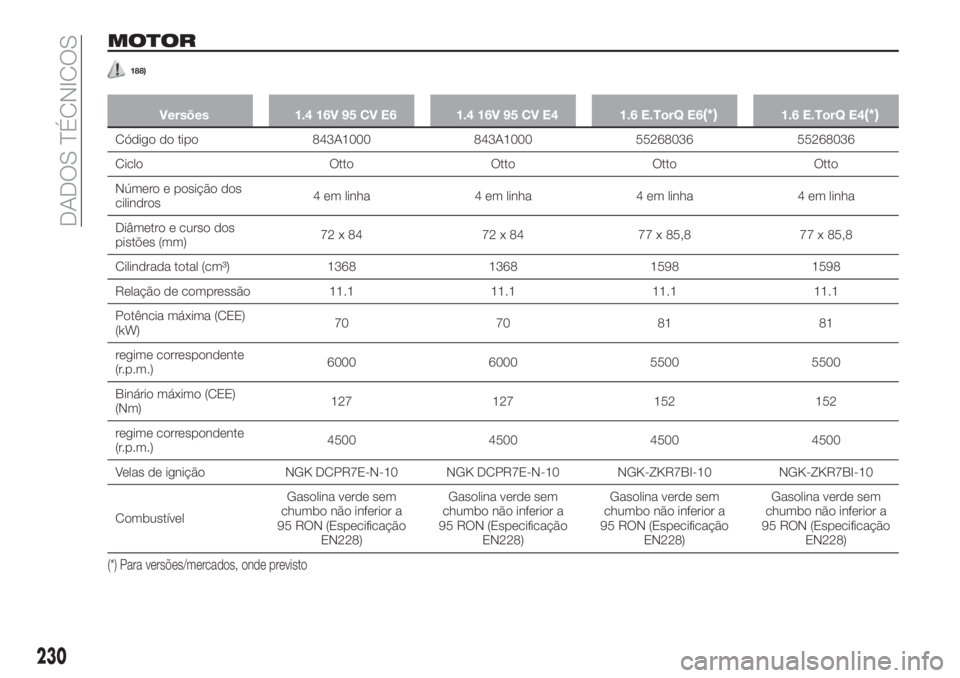

MOTOR..................230
RODAS..................233
DIMENSÕES...............240
PESOS..................242
ABASTECIMENTOS..........250
LÍQUIDOS E LUBRIFICANTES. . . .254
RENDIMENTOS.............259
CONSUMO DE COMBUSTÍVEL –
EMISSÕES DE CO...........260
DISPOSIÇÕES PARA O TRATAMENTO
DO VEÍCULO EM FIM DE VIDA . . .261
227

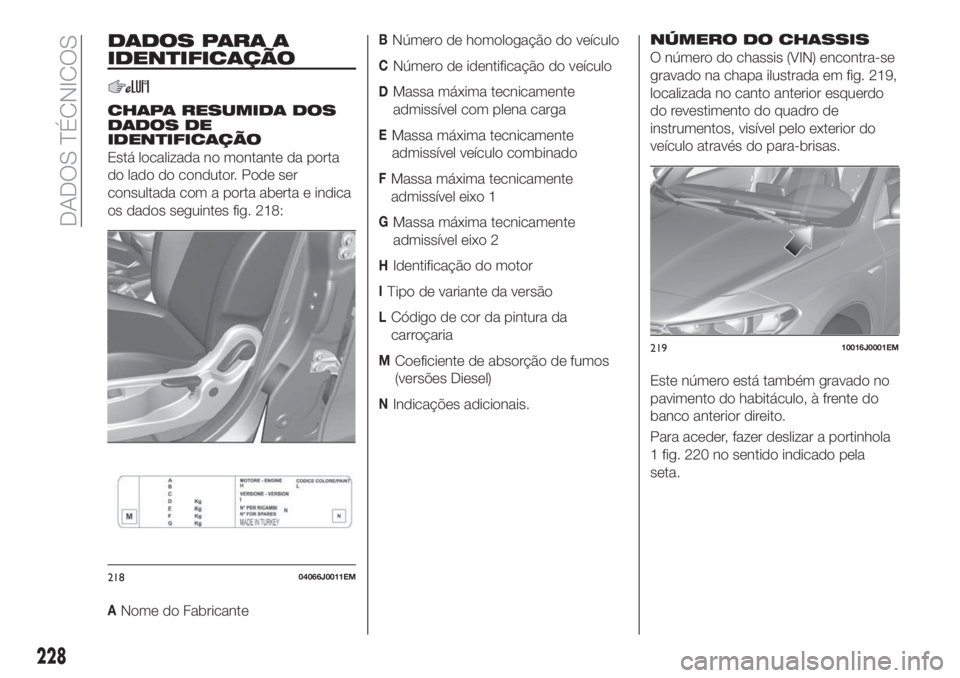

DADOS PARA A
IDENTIFICAÇÃO
CHAPA RESUMIDA DOS
DADOS DE
IDENTIFICAÇÃO
Está localizada no montante da porta
do lado do condutor. Pode ser
consultada com a porta aberta e indica
os dados seguintes fig. 218:
ANome do Fabricante
BNúmero de homologação do veículo
CNúmero de identificação do veículo
DMassa máxima tecnicamente
admissível com plena carga
EMassa máxima tecnicamente
admissível veículo combinado
FMassa máxima tecnicamente
admissível eixo 1
GMassa máxima tecnicamente
admissível eixo 2
HIdentificação do motor
ITipo de variante da versão
LCódigo de cor da pintura da
carroçaria
MCoeficiente de absorção de fumos
(versões Diesel)

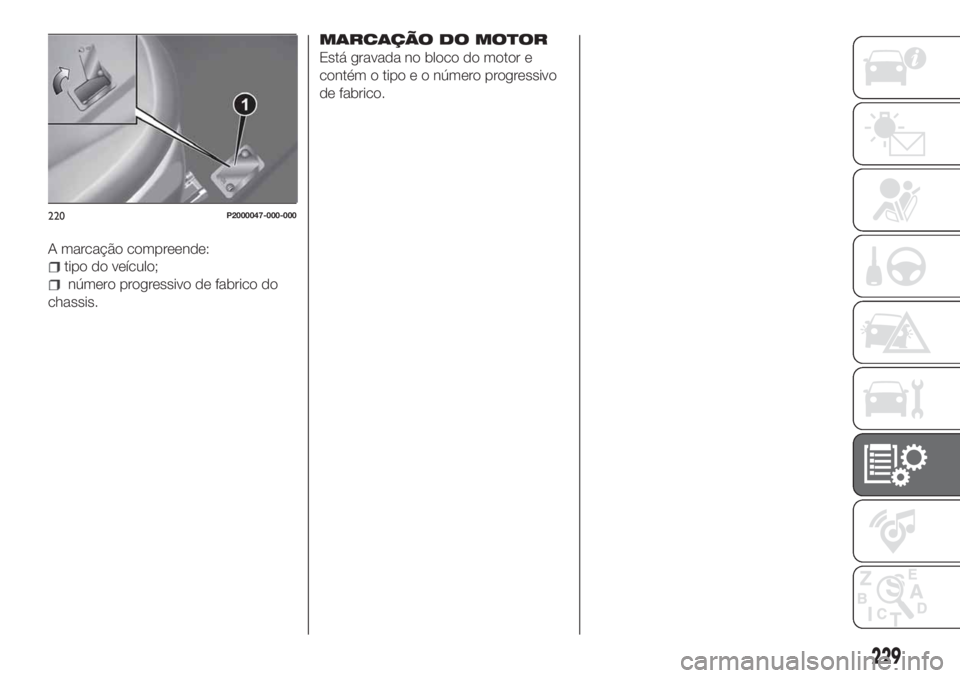

NIndicações adicionais.NÚMERO DO CHASSIS
O número do chassis (VIN) encontra-se
gravado na chapa ilustrada em fig. 219,
localizada no canto anterior esquerdo
do revestimento do quadro de
instrumentos, visível pelo exterior do
veículo através do para-brisas.
Este número está também gravado no
pavimento do habitáculo, à frente do
banco anterior direito.
Para aceder, fazer deslizar a portinhola
1 fig. 220 no sentido indicado pela
seta.
21804066J0011EM
21910016J0001EM
228
DADOS TÉCNICOS

A marcação compreende:
tipo do veículo;
número progressivo de fabrico do
chassis.
MARCAÇÃO DO MOTOR
Está gravada no bloco do motor e
contém o tipo e o número progressivo
de fabrico.
220P2000047-000-000
229

MOTOR
188)
Versões 1.4 16V 95 CV E6 1.4 16V 95 CV E4 1.6 E.TorQ E6(*)1.6 E.TorQ E4(*)
Código do tipo 843A1000 843A1000 55268036 55268036
Ciclo Otto Otto Otto Otto
Número e posição dos
cilindros4 em linha 4 em linha 4 em linha 4 em linha
Diâmetro e curso dos
pistões (mm)72 x 84 72 x 84 77 x 85,8 77 x 85,8
Cilindrada total (cm³) 1368 1368 1598 1598
Relação de compressão 11.1 11.1 11.1 11.1
Potência máxima (CEE)
(kW)70 70 81 81
regime correspondente
(r.p.m.)6000 6000 5500 5500
Binário máximo (CEE)
(Nm)127 127 152 152
regime correspondente
(r.p.m.)4500 4500 4500 4500
Velas de ignição NGK DCPR7E-N-10 NGK DCPR7E-N-10 NGK-ZKR7BI-10 NGK-ZKR7BI-10
CombustívelGasolina verde sem
chumbo não inferior a
95 RON (Especificação
EN228)Gasolina verde sem
chumbo não inferior a
95 RON (Especificação
EN228)Gasolina verde sem
chumbo não inferior a
95 RON (Especificação
EN228)Gasolina verde sem
chumbo não inferior a
95 RON (Especificação
EN228)
(*) Para versões/mercados, onde previsto
230
DADOS TÉCNICOS
