2020 FIAT TIPO 5DOORS STATION WAGON Manual de Uso e Manutenção (in Portuguese)

rodar o casquilho para a esquerda,
extrair a lâmpada e substituí-la fig. 153;
remontar o casquilho rodando-o
para a direita.
É aconselhável dirigir-se à Rede de
Assistência Fiat para a substituição da
lâmpada.
144)

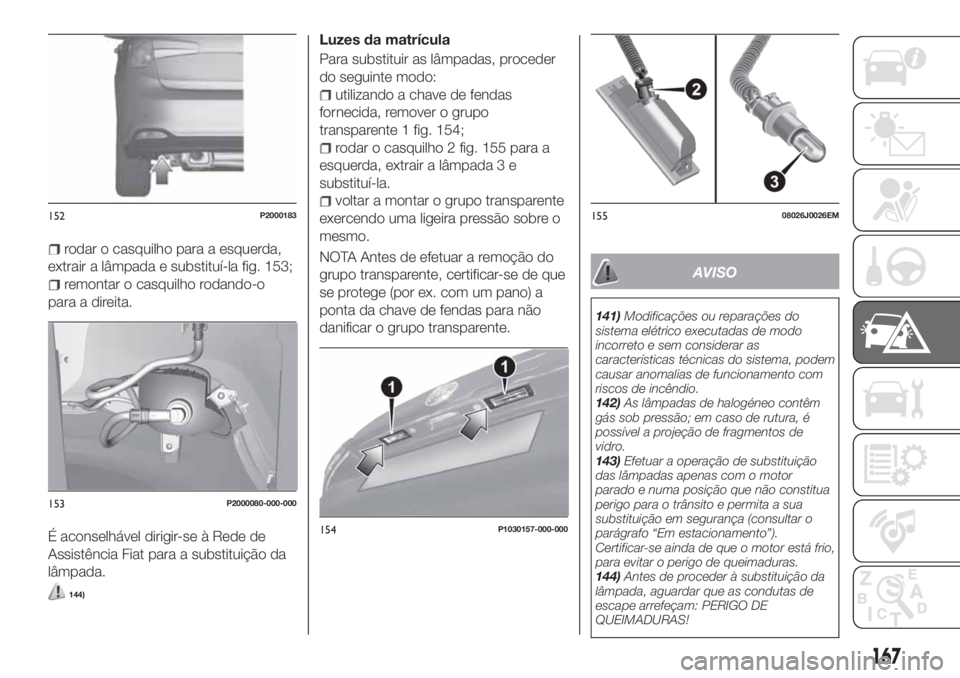

Luzes da matrícula
Para substituir as lâmpadas, proceder
do seguinte modo:
utilizando a chave de fendas
fornecida, remover o grupo
transparente 1 fig. 154;
rodar o casquilho 2 fig. 155 para a
esquerda, extrair a lâmpada 3 e
substituí-la.
voltar a montar o grupo transparente
exercendo uma ligeira pressão sobre o
mesmo.
NOTA Antes de efetuar a remoção do
grupo transparente, certificar-se de que
se protege (por ex. com um pano) a
ponta da chave de fendas para não
danificar o grupo transparente.
AVISO
141)Modificações ou reparações do
sistema elétrico executadas de modo
incorreto e sem considerar as
características técnicas do sistema, podem
causar anomalias de funcionamento com
riscos de incêndio.
142)As lâmpadas de halogéneo contêm
gás sob pressão; em caso de rutura, é
possível a projeção de fragmentos de
vidro.
143)Efetuar a operação de substituição
das lâmpadas apenas com o motor
parado e numa posição que não constitua
perigo para o trânsito e permita a sua
substituição em segurança (consultar o
parágrafo “Em estacionamento”).
Certificar-se ainda de que o motor está frio,
para evitar o perigo de queimaduras.
144)Antes de proceder à substituição da
lâmpada, aguardar que as condutas de
escape arrefeçam: PERIGO DE
QUEIMADURAS!
152P2000183
153P2000080-000-000
154P1030157-000-000
15508026J0026EM
167

ATENÇÃO
62)As lâmpadas de halogéneo devem ser
manuseadas tocando exclusivamente na
parte metálica. Se o bolbo transparente
entrar em contacto com os dedos, isto
reduz a intensidade da luz emitida e pode
também prejudicar a duração da lâmpada.
Em caso de contacto acidental, esfregar a
lâmpada com um pano com álcool e deixar
secar.

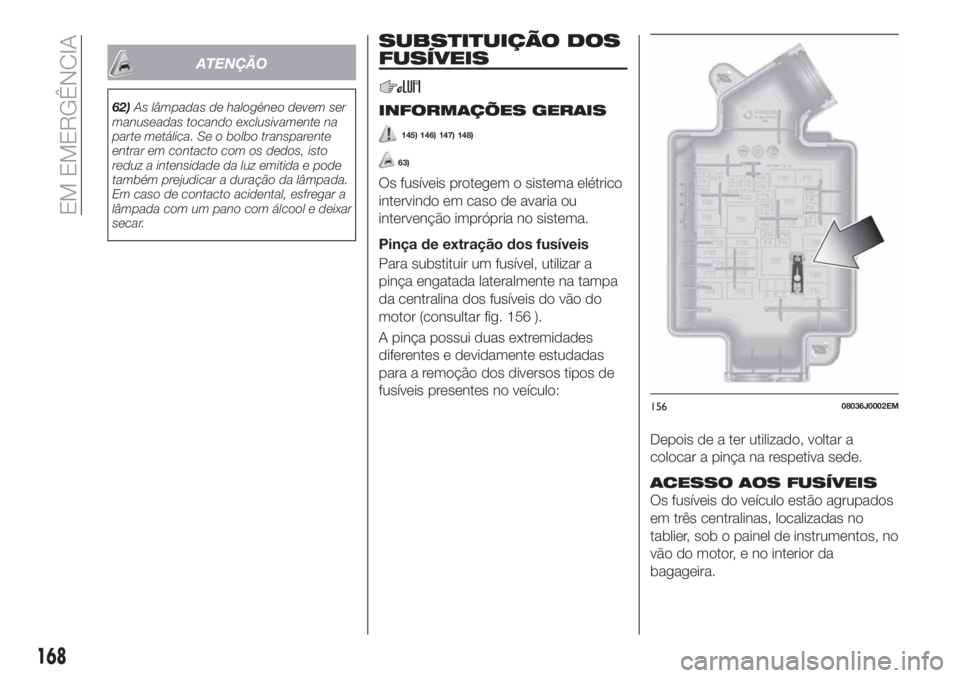

SUBSTITUIÇÃO DOS
FUSÍVEIS
INFORMAÇÕES GERAIS
145) 146) 147) 148)
63)
Os fusíveis protegem o sistema elétrico
intervindo em caso de avaria ou
intervenção imprópria no sistema.
Pinça de extração dos fusíveis
Para substituir um fusível, utilizar a
pinça engatada lateralmente na tampa
da centralina dos fusíveis do vão do
motor (consultar fig. 156 ).
A pinça possui duas extremidades
diferentes e devidamente estudadas
para a remoção dos diversos tipos de
fusíveis presentes no veículo:
Depois de a ter utilizado, voltar a
colocar a pinça na respetiva sede.
ACESSO AOS FUSÍVEIS
Os fusíveis do veículo estão agrupados
em três centralinas, localizadas no
tablier, sob o painel de instrumentos, no
vão do motor, e no interior da
bagageira.
15608036J0002EM
168
EM EMERGÊNCIA

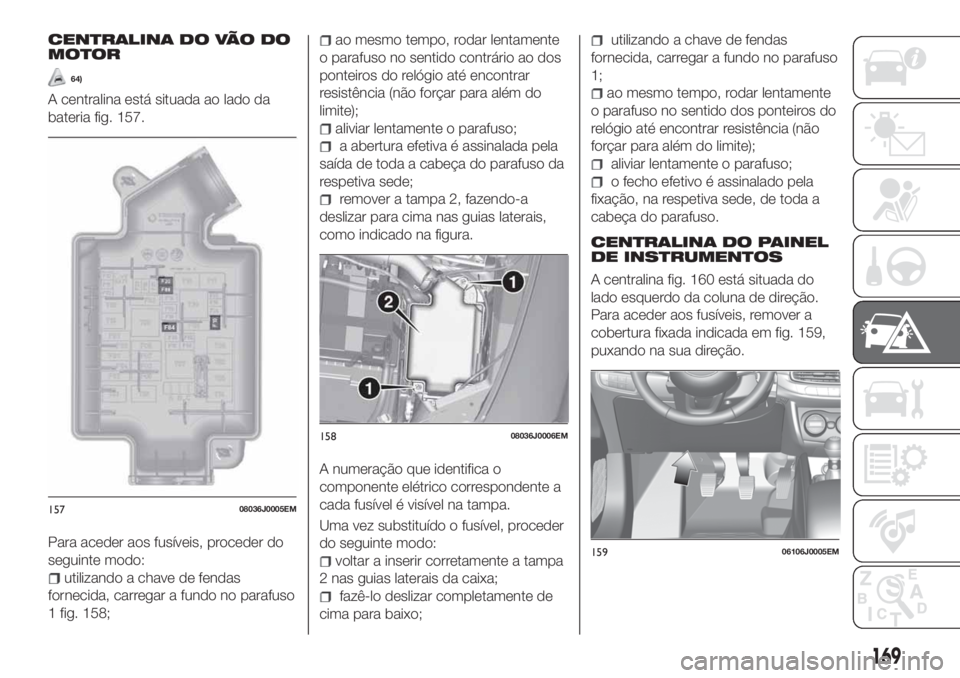

CENTRALINA DO VÃO DO
MOTOR
64)
A centralina está situada ao lado da
bateria fig. 157.
Para aceder aos fusíveis, proceder do
seguinte modo:
utilizando a chave de fendas
fornecida, carregar a fundo no parafuso
1 fig. 158;
ao mesmo tempo, rodar lentamente
o parafuso no sentido contrário ao dos
ponteiros do relógio até encontrar
resistência (não forçar para além do
limite);
aliviar lentamente o parafuso;
a abertura efetiva é assinalada pela
saída de toda a cabeça do parafuso da
respetiva sede;
remover a tampa 2, fazendo-a
deslizar para cima nas guias laterais,
como indicado na figura.
A numeração que identifica o
componente elétrico correspondente a
cada fusível é visível na tampa.
Uma vez substituído o fusível, proceder
do seguinte modo:
voltar a inserir corretamente a tampa
2 nas guias laterais da caixa;
fazê-lo deslizar completamente de
cima para baixo;
utilizando a chave de fendas
fornecida, carregar a fundo no parafuso
1;
ao mesmo tempo, rodar lentamente
o parafuso no sentido dos ponteiros do
relógio até encontrar resistência (não
forçar para além do limite);
aliviar lentamente o parafuso;
o fecho efetivo é assinalado pela
fixação, na respetiva sede, de toda a
cabeça do parafuso.
CENTRALINA DO PAINEL
DE INSTRUMENTOS
A centralina fig. 160 está situada do
lado esquerdo da coluna de direção.
Para aceder aos fusíveis, remover a
cobertura fixada indicada em fig. 159,
puxando na sua direção.
15708036J0005EM
15808036J0006EM
15906106J0005EM
169

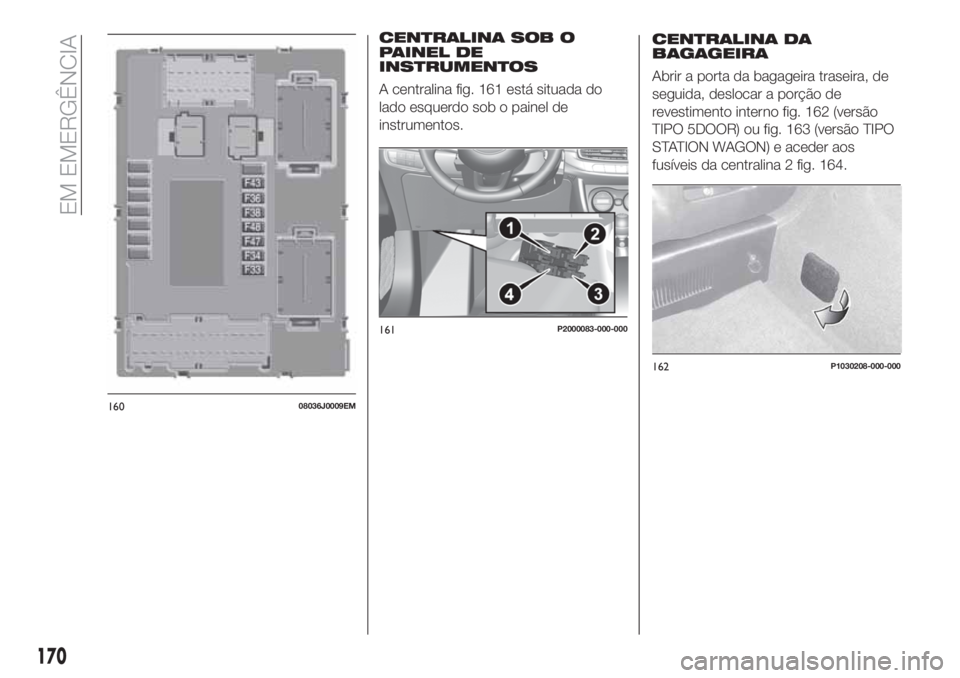

CENTRALINA SOB O
PAINEL DE
INSTRUMENTOS
A centralina fig. 161 está situada do
lado esquerdo sob o painel de
instrumentos.
CENTRALINA DA
BAGAGEIRA
Abrir a porta da bagageira traseira, de
seguida, deslocar a porção de
revestimento interno fig. 162 (versão
TIPO 5DOOR) ou fig. 163 (versão TIPO
STATION WAGON) e aceder aos
fusíveis da centralina 2 fig. 164.
16008036J0009EM
161P2000083-000-000
162P1030208-000-000
170
EM EMERGÊNCIA

16408036J0011EM
171
163P2000136

Active Grille Shutter F84 5
172
EM EMERGÊNCIA

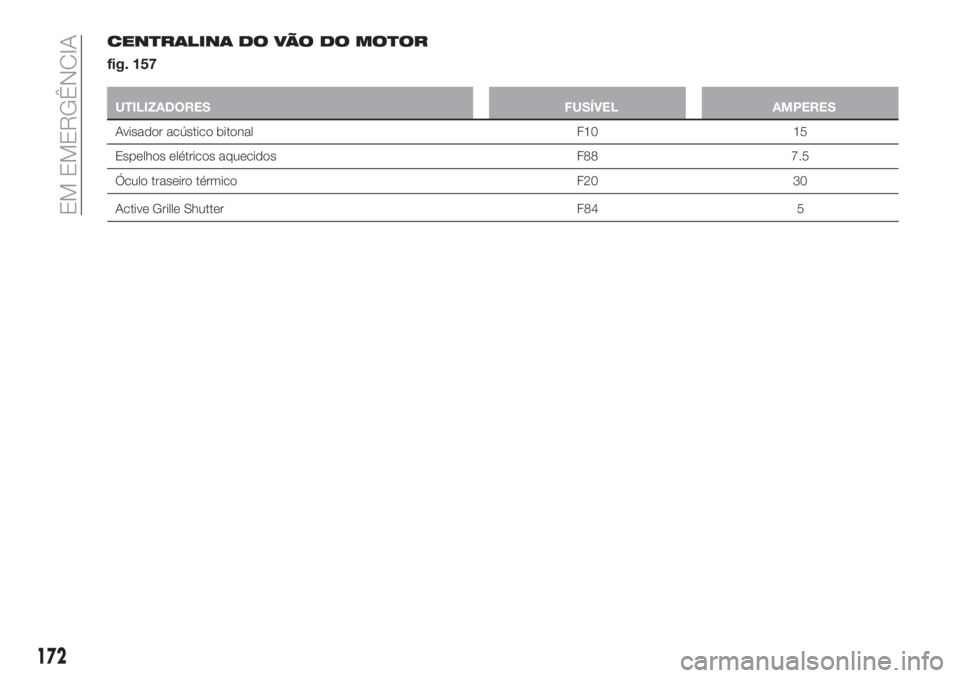

CENTRALINA DO VÃO DO MOTOR
fig. 157
UTILIZADORES FUSÍVEL AMPERES
Avisador acústico bitonal F10 15
Espelhos elétricos aquecidos F88 7.5
Óculo traseiro térmico F20 30

CENTRALINA DO PAINEL DE INSTRUMENTOS
fig. 160
DISPOSITIVOS FUSÍVEL AMPERES
Elevador de vidros elétrico dianteiro (lado do condutor) F47 25
Elevador de vidros elétrico dianteiro (lado do passageiro) F48 25
Alimentação do sistemaUconnect
™, Climatizador, Sistema
EOBD, Porta USB/AUX (se presente), Comandos no volante.F36 15
Dispositivo Dead Lock (Desbloqueio da porta do lado do
condutor para versões/mercados, onde previsto)/Desbloqueio
das portas/Fecho centralizado/Desbloqueio elétrico da porta da
bagageiraF38 20
Bomba lava-vidros F43 20
Elevador de vidro elétrico traseiro esquerdo F33 25
Elevador de vidro elétrico traseiro direito F34 25
CENTRALINA SOB O PAINEL DE INSTRUMENTOS
fig. 161
UTILIZADORES FUSÍVEL AMPERES
Desbloqueio da porta dianteira (lado do condutor) 1 7.5
Desbloqueio da porta dianteira (lado do passageiro) 2 7.5
Desbloqueio da porta traseira (lado esquerdo) 3 7.5
Desbloqueio da porta traseira (lado direito) 4 7.5
173

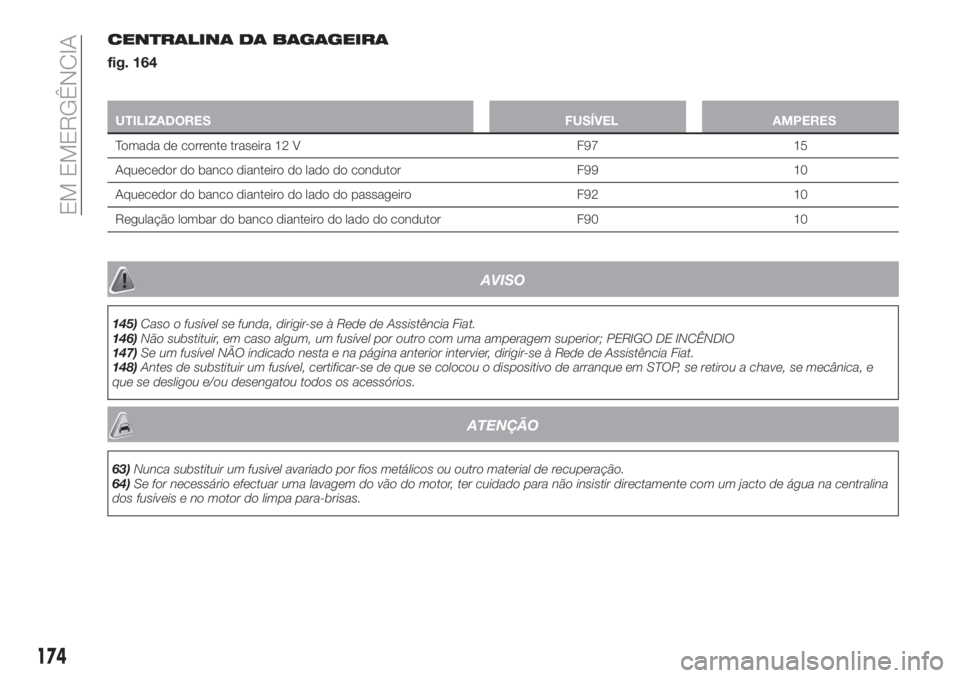

CENTRALINA DA BAGAGEIRA
fig. 164
UTILIZADORES FUSÍVEL AMPERES
Tomada de corrente traseira 12 V F97 15
Aquecedor do banco dianteiro do lado do condutor F99 10
Aquecedor do banco dianteiro do lado do passageiro F92 10
Regulação lombar do banco dianteiro do lado do condutor F90 10
AVISO
145)Caso o fusível se funda, dirigir-se à Rede de Assistência Fiat.
146)Não substituir, em caso algum, um fusível por outro com uma amperagem superior; PERIGO DE INCÊNDIO
147)Se um fusível NÃO indicado nesta e na página anterior intervier, dirigir-se à Rede de Assistência Fiat.
148)Antes de substituir um fusível, certificar-se de que se colocou o dispositivo de arranque em STOP, se retirou a chave, se mecânica, e
que se desligou e/ou desengatou todos os acessórios.
ATENÇÃO
63)Nunca substituir um fusível avariado por fios metálicos ou outro material de recuperação.
64)Se for necessário efectuar uma lavagem do vão do motor, ter cuidado para não insistir directamente com um jacto de água na centralina
dos fusíveis e no motor do limpa para-brisas.
174
EM EMERGÊNCIA
