2019 TOYOTA PROACE ΟΔΗΓΌΣ ΧΡΉΣΗΣ (in Greek)

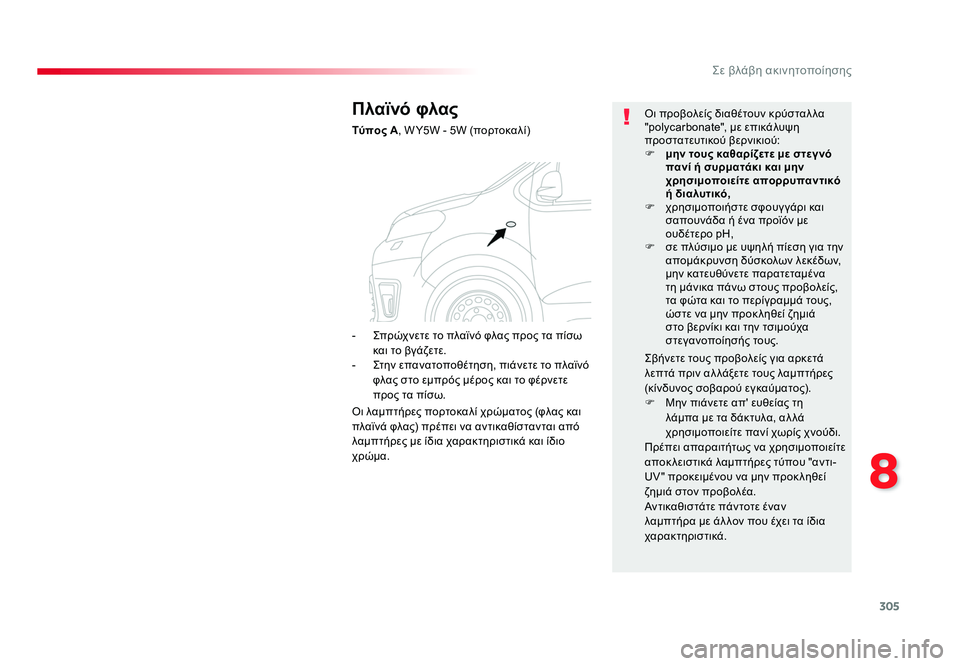

305
8
Σε βλάβη ακινητοποίησης
Proace_el_Chap08_En-cas-de-panne_ed01-2016
Πλαϊνό φλας
Τύπος A, W Y5W - 5W (πορτοκαλί) Οι προβολείς διαθέτουν κρύσταλ λα
"polycarbonate", με επικάλυψη
προστατευτικού βερνικιού:
F
μην τους καθαρίζετε με στεγ νό
πανί ή συρματάκι και μην
χρησιμοποιείτε απορρυπαντικό
ή διαλυτικό,
F χρησιμοποιήστε σφουγ γάρι και σαπουνάδα ή ένα προϊόν με
ουδέτερο pH,
F σε πλύσιμο με υψηλή πίεση για την απομάκρυνση δύσκολων λεκέδων,
μην κατευθύνετε παρατεταμένα
τη μάνικα πάνω στους προβολείς,
τα φώτα και το περίγραμμά τους,
ώστε να μην προκ ληθεί ζημιά
στο βερνίκι και την τσιμούχα
στεγανοποίησής τους.
Σβήνετε τους προβολείς για αρκετά
λεπτά πριν αλ λάξετε τους λαμπτήρες
(κίνδυνος σοβαρού εγκαύματος).
F Μην πιάνετε απ' ευθείας τη λάμπα με τα δάκτυλα, αλ λά
χρησιμοποιείτε πανί χωρίς χνούδι.
Πρέπει απαραιτήτως να χρησιμοποιείτε
αποκ λειστικά λαμπτήρες τύπου "αντι-
UV " προκειμένου να μην προκ ληθεί
ζημιά στον προβολέα.
Αντικαθιστάτε πάντοτε έναν
λαμπτήρα με άλ λον που έχει τα ίδια
χαρακτηριστικά.
- Σπρώχνετε το πλαϊνό φλας προς τα πίσω
και το βγάζετε.
- Στην επανατοποθέτηση, πιάνετε το πλαϊνό φλας στο εμπρός μέρος και το φέρνετε
προς τα πίσω.
Οι λαμπτήρες πορτοκαλί χρώματος (φλας και
πλαϊνά φλας) πρέπει να αντικαθίστανται από
λαμπτήρες με ίδια χαρακτηριστικά και ίδιο
χρώμα.
Proace_el_Chap08_En-cas-de-panne_ed01-2016.indd 30526/07/2016 10:50

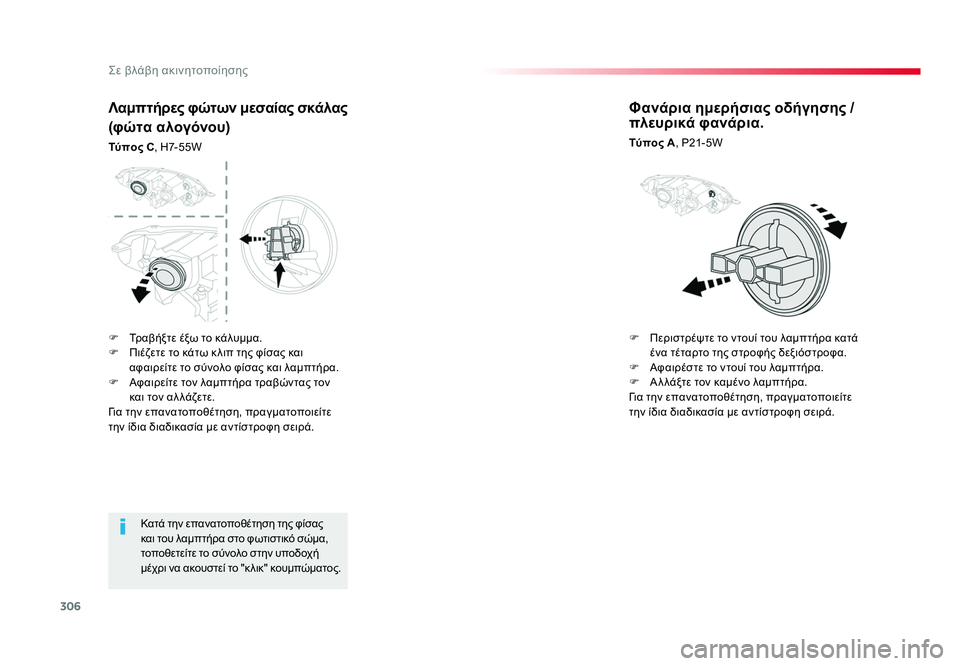

306
Σε βλάβη ακινητοποίησης
Proace_el_Chap08_En-cas-de-panne_ed01-2016
Κατά την επανατοποθέτηση της φίσας
και του λαμπτήρα στο φωτιστικό σώμα,
τοποθετείτε το σύνολο στην υποδοχή
μέχρι να ακουστεί το "κ λικ" κουμπώματος.
Λαμπτήρες φώτων μεσαίας σκάλας
(φώτα αλογόνου)
Τύπος C, H7-55W
Φανάρια ημερήσιας οδήγησης /
πλευρικά φανάρια.
Τύπος A , P21- 5W
F Τραβήξτε έξω το κάλυμμα.
F Πιέζετε το κάτω κ λιπ της φίσας και αφαιρείτε το σύνολο φίσας και λαμπτήρα.
F Αφαιρείτε τον λαμπτήρα τραβώντας τον και τον αλ λάζετε.
Για την επανατοποθέτηση, πραγματοποιείτε
την ίδια διαδικασία με αντίστροφη σειρά. F Περιστρέψτε το ντουί του λαμπτήρα κατά
ένα τέταρτο της στροφής δεξιόστροφα.
F Αφαιρέστε το ντουί του λαμπτήρα.
F Α λ λάξτε τον καμένο λαμπτήρα.
Για την επανατοποθέτηση, πραγματοποιείτε
την ίδια διαδικασία με αντίστροφη σειρά.
Proace_el_Chap08_En-cas-de-panne_ed01-2016.indd 30626/07/2016 10:50

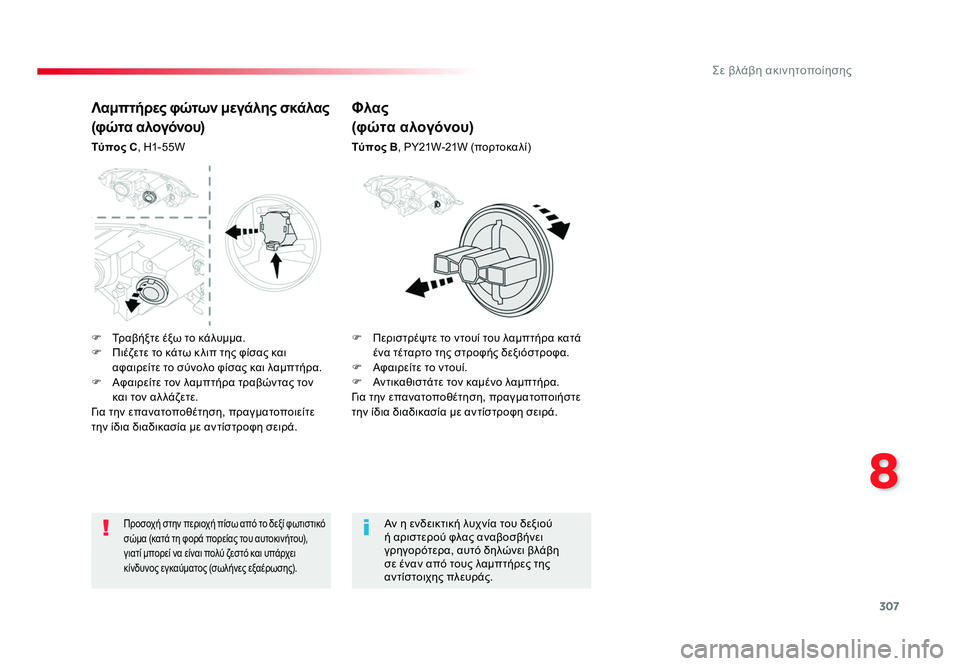

307
8
Σε βλάβη ακινητοποίησης
Proace_el_Chap08_En-cas-de-panne_ed01-2016
Προσοχή στην περιοχή πίσω από το δεξί φωτιστικό
σώμα (κατά τη φορά πορείας του αυτοκινήτου),
γιατί μπορεί να είναι πολύ ζεστό και υπάρχει
κίνδυνος εγκαύματος (σωλήνες εξαέρωσης).Αν η ενδεικτική λυχνία του δεξιού
ή αριστερού φλας αναβοσβήνει
γρηγορότερα, αυτό δηλώνει βλάβη
σε έναν από τους λαμπτήρες της
αντίστοιχης πλευράς.
Φλας
(φώτα αλογόνου)
Τύπος B, PY21W-21W (πορτοκαλί)
Λαμπτήρες φώτων μεγάλης σκάλας
(φώτα αλογόνου)
Τύπος C, H1-55W
F Τραβήξτε έξω το κάλυμμα.
F Πιέζετε το κάτω κ λιπ της φίσας και αφαιρείτε το σύνολο φίσας και λαμπτήρα.
F Αφαιρείτε τον λαμπτήρα τραβώντας τον και τον αλ λάζετε.
Για την επανατοποθέτηση, πραγματοποιείτε
την ίδια διαδικασία με αντίστροφη σειρά. F Περιστρέψτε το ντουί του λαμπτήρα κατά
ένα τέταρτο της στροφής δεξιόστροφα.
F Αφαιρείτε το ντουί.
F Αντικαθιστάτε τον καμένο λαμπτήρα.
Για την επανατοποθέτηση, πραγματοποιήστε
την ίδια διαδικασία με αντίστροφη σειρά.
Proace_el_Chap08_En-cas-de-panne_ed01-2016.indd 30726/07/2016 10:50

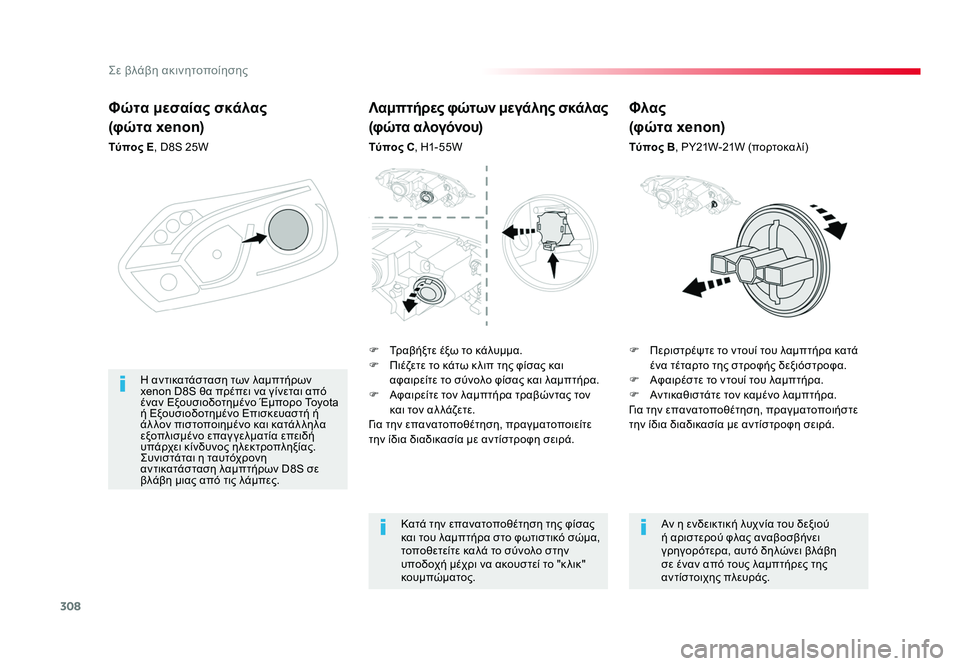

308
Σε βλάβη ακινητοποίησης
Proace_el_Chap08_En-cas-de-panne_ed01-2016
Φώτα μεσαίας σκάλας
(φώτα xenon)
Τύπος E, D8S 25W
F Περιστρέψτε το ντουί του λαμπτήρα κατά ένα τέταρτο της στροφής δεξιόστροφα.
F Αφαιρέστε το ντουί του λαμπτήρα.
F Αντικαθιστάτε τον καμένο λαμπτήρα.
Για την επανατοποθέτηση, πραγματοποιήστε
την ίδια διαδικασία με αντίστροφη σειρά.
Η αντικατάσταση των λαμπτήρων
xenon D8S θα πρέπει να γίνεται από
έναν Εξουσιοδοτημένο Έμπορο Toyota
ή Εξουσιοδοτημένο Επισκευαστή ή
άλ λον πιστοποιημένο και κατάλ ληλα
εξοπλισμένο επαγ γελματία επειδή
υπάρχει κίνδυνος ηλεκτροπληξίας.
Συνιστάται η ταυτόχρονη
αντικατάσταση λαμπτήρων D8S σε
βλάβη μιας από τις λάμπες.
Λαμπτήρες φώτων μεγάλης σκάλας
(φώτα αλογόνου)
Τύπος C
, H1-55W
Κατά την επανατοποθέτηση της φίσας
και του λαμπτήρα στο φωτιστικό σώμα,
τοποθετείτε καλά το σύνολο στην
υποδοχή μέχρι να ακουστεί το "κ λικ"
κουμπώματος. Αν η ενδεικτική λυχνία του δεξιού
ή αριστερού φλας αναβοσβήνει
γρηγορότερα, αυτό δηλώνει βλάβη
σε έναν από τους λαμπτήρες της
αντίστοιχης πλευράς.
Φλας
(φώτα xenon)
Τύπος B
, PY21W-21W (πορτοκαλί)
F Τραβήξτε έξω το κάλυμμα.
F Πιέζετε το κάτω κ λιπ της φίσας και αφαιρείτε το σύνολο φίσας και λαμπτήρα.
F Αφαιρείτε τον λαμπτήρα τραβώντας τον και τον αλ λάζετε.
Για την επανατοποθέτηση, πραγματοποιείτε
την ίδια διαδικασία με αντίστροφη σειρά.
Proace_el_Chap08_En-cas-de-panne_ed01-2016.indd 30826/07/2016 10:50

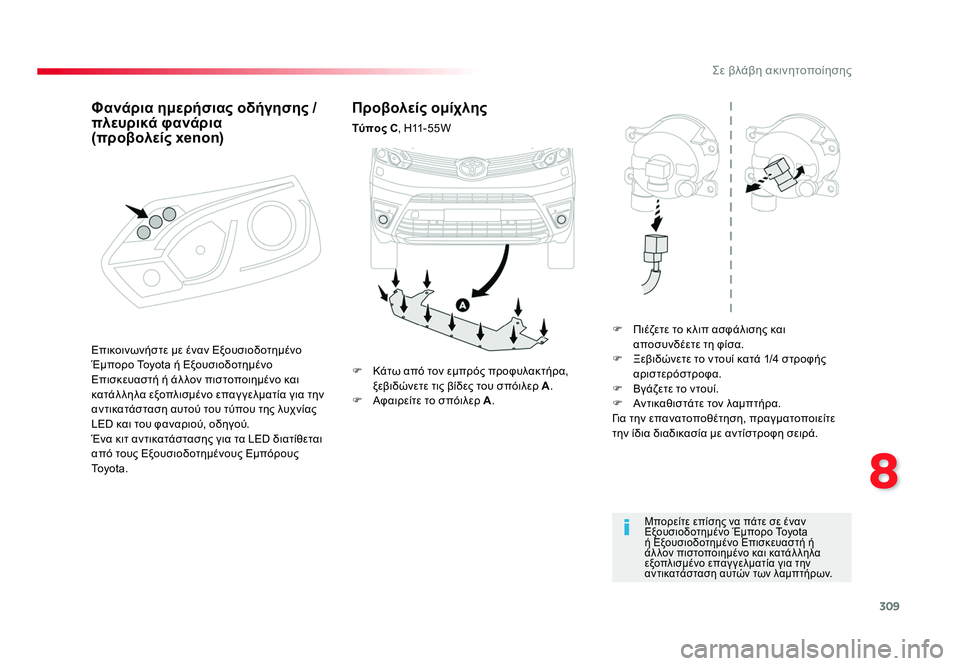

309
8
Σε βλάβη ακινητοποίησης
Proace_el_Chap08_En-cas-de-panne_ed01-2016
Προβολείς ομίχλης
Τύπος C, H11-55W
F Πιέζετε το κ λιπ ασφάλισης και αποσυνδέετε τη φίσα.
F Ξεβιδώνετε το ντουί κατά 1/4 στροφής αριστερόστροφα.
F Βγάζετε το ντουί.
F Αντικαθιστάτε τον λαμπτήρα.
Για την επανατοποθέτηση, πραγματοποιείτε
την ίδια διαδικασία με αντίστροφη σειρά.
Μπορείτε επίσης να πάτε σε έναν
Εξουσιοδοτημένο Έμπορο Toyota
ή Εξουσιοδοτημένο Επισκευαστή ή
άλ λον πιστοποιημένο και κατάλ ληλα
εξοπλισμένο επαγ γελματία για την
αντικατάσταση αυτών των λαμπτήρων.
F Κάτω από τον εμπρός προφυλακτήρα, ξεβιδώνετε τις βίδες του σπόιλερ A.
F Αφαιρείτε το σπόιλερ A.
Επικοινωνήστε με έναν Εξουσιοδοτημένο
Έμπορο Toyota ή Εξουσιοδοτημένο
Επισκευαστή ή άλ λον πιστοποιημένο και
κατάλ ληλα εξοπλισμένο επαγ γελματία για την
αντικατάσταση αυτού του τύπου της λυχνίας
LED και του φαναριού, οδηγού.
Ένα κιτ αντικατάστασης για τα LED διατίθεται
από τους Εξουσιοδοτημένους Εμπόρους
To y o t a .
Φανάρια ημερήσιας οδήγησης /
πλευρικά φανάρια
(προβολείς xenon)
Proace_el_Chap08_En-cas-de-panne_ed01-2016.indd 30926/07/2016 10:50

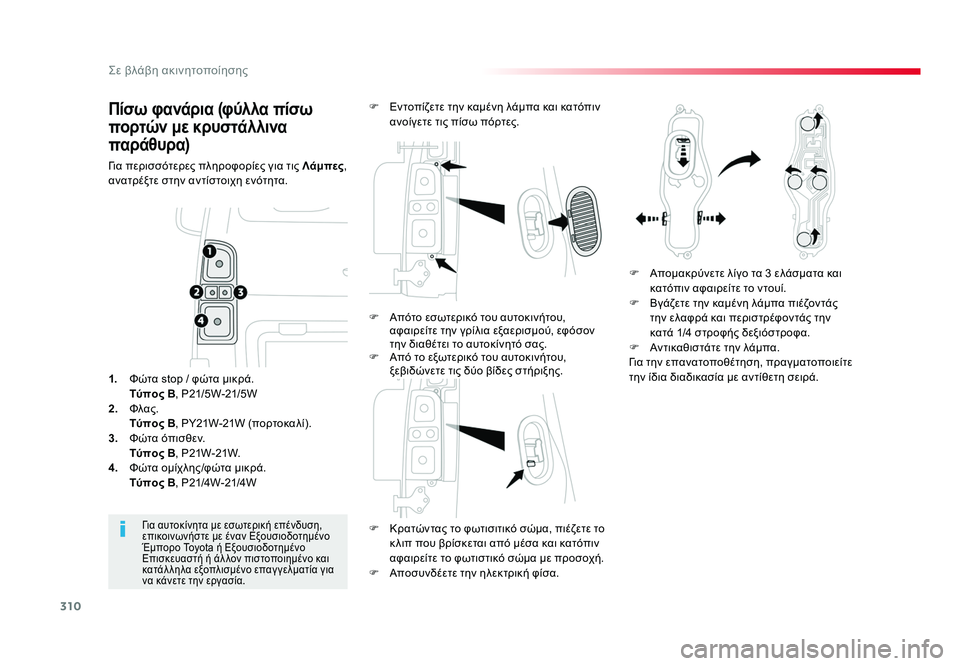

310
Σε βλάβη ακινητοποίησης
Proace_el_Chap08_En-cas-de-panne_ed01-2016
Πίσω φανάρια (φύλλα πίσω
πορτών με κρυστάλλινα
παράθυρα)
Για περισσότερες πληροφορίες για τις Λάμπες,
ανατρέξτε στην αντίστοιχη ενότητα.
F Κρατώντας το φωτισιτικό σώμα, πιέζετε το κ λιπ που βρίσκεται από μέσα και κατόπιν
αφαιρείτε το φωτιστικό σώμα με προσοχή.
F Αποσυνδέετε την ηλεκτρική φίσα.
Για αυτοκίνητα με εσωτερική επένδυση,
επικοινωνήστε με έναν Εξουσιοδοτημένο
Έμπορο Toyota ή Εξουσιοδοτημένο
Επισκευαστή ή άλ λον πιστοποιημένο και
κατάλ ληλα εξοπλισμένο επαγ γελματία για
να κάνετε την εργασία.
1. Φώτα stop / φώτα μικρά.
Τύπος Β , P21/5W-21/5W
2. Φλας.
Τύπος Β , PY21W-21W (πορτοκαλί).
3. Φώτα όπισθεν.
Τύπος Β , P21W-21W.
4. Φώτα ομίχλης/φώτα μικρά.
Τύπος Β , P21/4W-21/4W F Εντοπίζετε την καμένη λάμπα και κατόπιν
ανοίγετε τις πίσω πόρτες.
F Απομακρύνετε λίγο τα 3 ελάσματα και κατόπιν αφαιρείτε το ντουί.
F Βγάζετε την καμένη λάμπα πιέζοντάς την ελαφρά και περιστρέφοντάς την
κατά 1/4 στροφής δεξιόστροφα.
F Αντικαθιστάτε την λάμπα.
Για την επανατοποθέτηση, πραγματοποιείτε
την ίδια διαδικασία με αντίθετη σειρά.
F Απότο εσωτερικό του αυτοκινήτου,
αφαιρείτε την γρίλια εξαερισμού, εφόσον
την διαθέτει το αυτοκίνητό σας.
F Από το εξωτερικό του αυτοκινήτου, ξεβιδώνετε τις δύο βίδες στήριξης.
Proace_el_Chap08_En-cas-de-panne_ed01-2016.indd 31026/07/2016 10:50

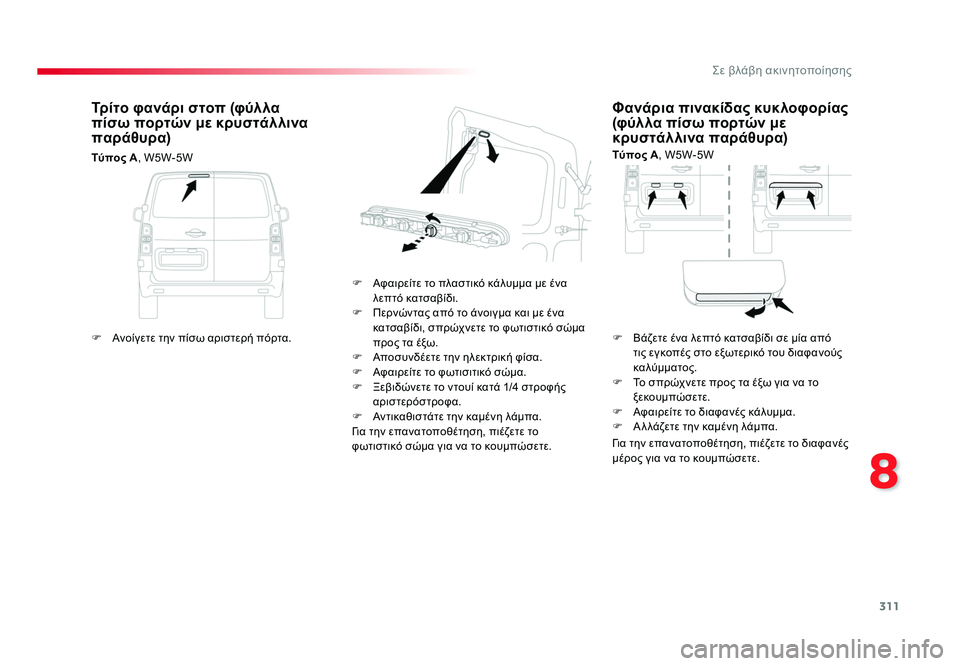

311
8
Σε βλάβη ακινητοποίησης
Proace_el_Chap08_En-cas-de-panne_ed01-2016
Φανάρια πινακίδας κυκλοφορίας
(φύλλα πίσω πορτών με
κρυστάλλινα παράθυρα)
Τύπος A, W5W-5W
F Αφαιρείτε το πλαστικό κάλυμμα με ένα λεπτό κατσαβίδι.
F Περνώντας από το άνοιγμα και με ένα κατσαβίδι, σπρώχνετε το φωτιστικό σώμα
προς τα έξω.
F Αποσυνδέετε την ηλεκτρική φίσα.
F Αφαιρείτε το φωτισιτικό σώμα.
F Ξεβιδώνετε το ντουί κατά 1/4 στροφής αριστερόστροφα.
F Αντικαθιστάτε την καμένη λάμπα.
Για την επανατοποθέτηση, πιέζετε το
φωτιστικό σώμα για να το κουμπώσετε.
Τρίτο φανάρι στοπ (φύλλα
πίσω πορτών με κρυστάλλινα
παράθυρα)
Τύπος A , W5W-5W
Για την επανατοποθέτηση, πιέζετε το διαφανές
μέρος για να το κουμπώσετε.
F Ανοίγετε την πίσω αριστερή πόρτα.
F Βάζετε ένα λεπτό κατσαβίδι σε μία από
τις εγκοπές στο εξωτερικό του διαφανούς
καλύμματος.
F Το σπρώχνετε προς τα έξω για να το ξεκουμπώσετε.
F Αφαιρείτε το διαφανές κάλυμμα.
F Α λ λάζετε την καμένη λάμπα.
Proace_el_Chap08_En-cas-de-panne_ed01-2016.indd 31126/07/2016 10:50

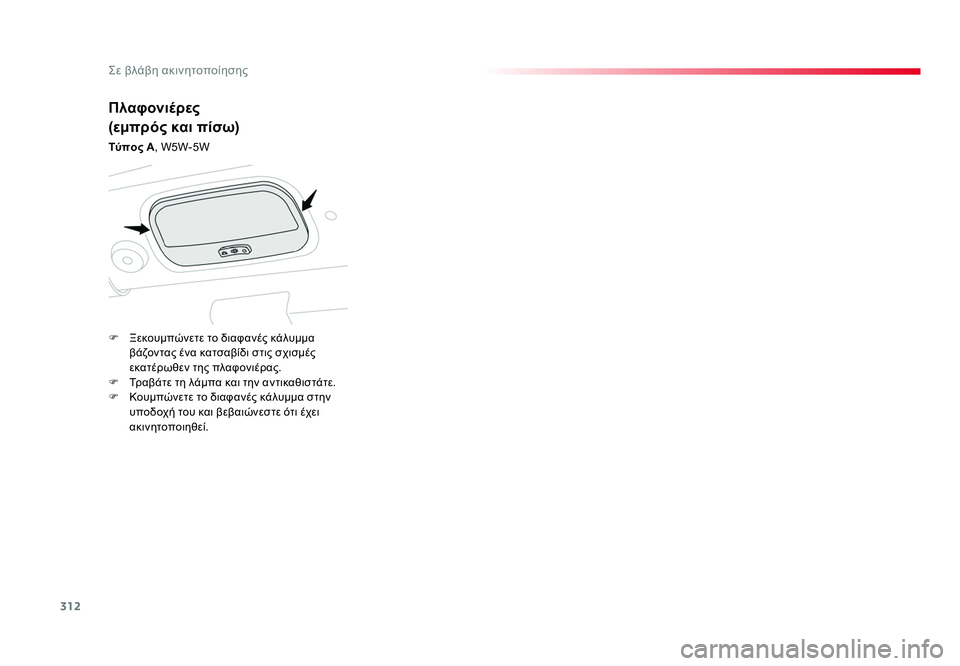

312
Σε βλάβη ακινητοποίησης
Proace_el_Chap08_En-cas-de-panne_ed01-2016
Πλαφονιέρες
(εμπρός και πίσω)
Τύπος A, W5W-5W
F Ξεκουμπώνετε το διαφανές κάλυμμα βάζοντας ένα κατσαβίδι στις σχισμές
εκατέρωθεν της πλαφονιέρας.
F Τραβάτε τη λάμπα και την αντικαθιστάτε.
F Κουμπώνετε το διαφανές κάλυμμα στην υποδοχή του και βεβαιώνεστε ότι έχει
ακινητοποιηθεί.
